Варистор — что это такое?
Содержание:
В статье изучим что такое варистор, узнаем принцип его действия, рассмотрим основные характеристики и параметры, которыми обладает данное полупроводниковое устройство.
Варистор – это полупроводниковый резистор, сопротивление которого зависит от подаваемого на него напряжения. Имеет нелинейную симметричную вольт-амперную характеристику. Изготавливается прессованием из таких полупроводников как оксид цинка(ZnO) или карбид кремния (SiC). Из-за своего ВАХ, варистор может применяться в цепях переменного и постоянного тока.
Свое название варистор получил от английского словосочетания Variable Resistor, что дословно переводиться как переменный резистор. От слова Variable взяли начало, а от Resistor – конец. В отличии от переменного резистора в привычном понимании, варистор обладает немного другими свойствами и путать их не стоит.
Корпус варистора обычно выполняется в виде дисков и таблеток. Но так же существуют корпуса стержнем и с подвижные контактом (подстроечные варисторы).
Варистор имеет условно графическое обозначение (УГО) как у резистора, но с наклонной чертой и буквой U. Буква U на УГО указывает на то, что сопротивление этого элемента цепи зависит от напряжения. На схемах и платах обозначается двумя буквами RU и цифрой (порядковый номер на схеме). А вот так выглядит нелинейная симметричная вольт-амперная характеристика варистора.
Нужны варисторы для защиты цепей от перенапряжения. В электронике и низковольтных сетях они служат для защиты от статического электричества. Варисторы можно найти почти во всех электронных устройствах – от блоков питания до электронного пускорегулирующего аппарата светильника люминесцентных ламп. Есть варисторы и в smd варианте, они очень похожи на диоды и сложно отличаемы в схемах.
Как работает варистор?
Принцип работы варистора достаточно прост. Рассмотрим ситуацию, когда варистор защищает от перенапряжения. В схему он включается параллельно защищаемой цепи. При нормальном режиме работы он имеет высокое сопротивление и протекающий через него ток очень мал.
Он имеется свойства диэлектрика и не оказывает никакого влияния на работу схемы. При возникновении перенапряжения, варистор моментально меняет свое сопротивление с очень высокого, до очень низкого и шунтирует нагрузку. Известно, что ток идет по пути наименьшего сопротивления, поэтому варистор поглощает это перенапряжение и рассеивает эту энергию в атмосферу, в виде тепла. После того, как напряжение стабилизируется, сопротивление снова возрастает и варистор “запирается”. Надеюсь даже чайник понял принцип работы. Если что-то не ясно, рекомендуется ознакомиться с видео.
Если напряжение будет выше того, которое может выдержать и рассеять варистор, то он выйдет из строя. Корпус его треснет либо развалиться на части. В некоторых случаях он может взорваться. Поэтому, в целях защиты основной схемы, рекомендуется ограждать его от основных компонентов защитным экраном либо монтировать его вне корпуса, особенно для высоковольтных схем. Как проверить варистор мультиметром – узнаете тут.
Как говорилось выше, варистор подключается параллельно нагрузке:
- В цепях переменного тока – фаза – фаза, фаза – ноль;
- В цепях постоянного тока – плюс и минус.
Так как варистор закорачивает цепь питания, перед ним всегда монтируется плавкий предохранитель. Несколько примеров схем включения варистора:
Характеристики и параметры варисторов
- Классификационное напряжение (Varistor Voltage) – это величина напряжения, при котором ток в 1 мА протекает через варистор;
- Максимально допустимое переменное напряжение (Maximum Allowable Voltage – ACrms) – Это среднеквадратичное значение переменного напряжения (rms) в вольтах. Это та величина, при которой варистор “открывается” и понижается его сопротивление, тем самым он начинает выполнять свою задачу;
- Максимально допустимое постоянное напряжение (Maximum Allowable Voltage – DC) – Варистор можно использовать в цепях постоянного тока, этот параметр показывает напряжение “открытия”, но уже для постоянного напряжения. Указывается в вольтах. Обычно выше, чем величина для переменных цепей;
- Максимальное напряжение ограничения (Maximum Clamping Voltage) – максимальное напряжение в вольтах, которое может выдержать корпус варистора без выхода из строя. Обычно указывается для конкретной величины тока;
- Максимальная поглощаемая энергия – указывается в джоулях (Дж). Величина импульса, которую может рассеять варистор, не выходя из строя;
- Время срабатывания – обычны указывается в наносекундах (нс). Это время, которое требуется варистору для изменения величины сопротивления от очень высокого, до очень низкого;
- Допустимое отклонение (Varistor Voltage Tolerance) – это допустимое отклонение квалификационного напряжения варистора, указывается оно в процентах (%). Это фиксированные величины ±5%, ±10%, ±20% и т.д. В импортных варисторах величина отклонения, зашифрованна в определенную букву и указывается в маркировке варистора, каждая фирма может использовать свои маркировки. К примеру, для варисторов фирмы Joyin принято такое обозначение: K – ±10%, L – ±15%, M – ±20%, P – ±25%.
Обычно указывается для конкретной величины тока;Подбор варисторов осуществляется по специальным справочникам на основе вышеописанных параметров. Узнаем значения своей цепи и защищаемого оборудования.
На основе этого выбираем варистор, который нужно ставить.
Маркировка варисторов

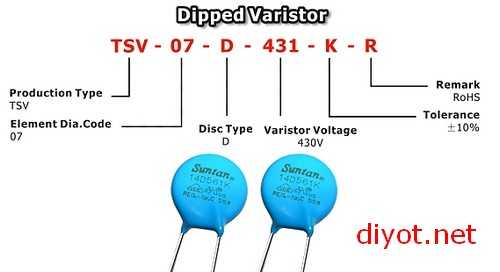

Обычно на корпусе варистора написана очень длинна маркировка, сейчас на примере 20D471K расшифруем маркировку и узнаем его характеристики.
- 20D – это диаметр варистора, в данном случае 20мм. Чем больше диаметр – тем больше энергии может рассеять варистор. По данному параметру можно косвенно судить о максимальной энергии, которую он может поглотить. Чем больше – тем лучше.
- 47 – Классификационное напряжение варистора, 470 вольт.
- 1K – допустимое отклонение квалификационного напряжения варистора, как было указано выше, K – это ±10%.
Обычно у производителей маркировки отличаются друг от друга, но незначительно. Примеры маркировки этого варистора, но от разных производителей: Epcos – S20K300, Fenghua – FNR-20K471, TVR -TVR20D471, CNR – CNR20D471, JVR – JVR-20N471K.
Как видим, у фирмы Epcos маркировка показывает на число 300, это уже не классификационное напряжение, а максимально допустимое переменное напряжение.
В любом случае не рекомендуется гадать самому с маркировкой, если есть возможность, то лучше воспользоваться поисковиками либо справочником и получить всю подробнейшую информацию о нужном вам варисторе.
Заключение
Варистор – это достаточно надежный и дешевый компонент, такой себе простак и универсал. Может работать в разных условиях (переменные и постоянные цепи, высокие частоты), выдерживать большие перегрузки. Он нашел применение во всех нишах связанных с электричеством и не только как защитник от перенапряжения. Варистор используют как: регуляторы и стабилизаторы, в качестве ограничителей перенапряжения. Из недостатков: высокий шум на низких частотах, так же из-за внешних условий и старения, он может изменять свои параметры.
