Одним из элементов электрической цепи, который имеет неизменяемую (определённую) величину сопротивления электрическому току, является постоянный резистор. В переводе с латинского языка resisto означает  «сопротивляюсь». При помощи такой детали происходит линейная трaнcформация силы тока (I) в напряжение (U) и наоборот. Резистивный элемент может ограничивать величину тока, поглощать энергию электричества. Переменные резисторы позволяют вручную варьировать величину их сопротивления.

Переменные резисторы, внешний вид

Потенциометры

Переменный резистор (ПР) и потенциометр – это два разных определения одного устройства. В начале развития радиоэлектроники считалось, что, изменяя положение подвижного контакта на резистивных катушках, имеющих проволочные обмотки, измеряют разность потенциалов. Поэтому  два слова: «потенциал» и «измерение», входят в определение потенциометра. Это и есть переменный резистор. На сегодняшний день таких компонентов электронных и электрических схем множество, и названия их различны. Регулировку напряжения производят потенциометром, а силы тока – реостатом.

Важно! Принцип работы у подобных элементов одинаковый. Они меняют своё выходное сопротивление в зависимости от положения подвижного контакта или щётки, которые приводятся в движение под влиянием внешнего воздействия.

Непроволочные

Резисторы типа СП относятся к композиционным непроволочным элементам. Они имеют следующую конструкцию:

• основание из изолирующего материала;
• плёночный, проводящий ток элемент;
• двигающийся контакт;
• ось с подвижной системой.

К непроволочным переменным резисторам относятся также СПО, ВК, СПЗ, ТК.

На гетинаксовую пластинку (основание) наносится углеродистая токопроводящая плёнка. Её состав может быть композиционным: бакелитовая смола и сажа. Выводы элемента присоединяются к концам слоя. Для этого на нём нанесена серебряная паста для контактных площадок. В заданных угловых интервалах по плёнке скользит ползунок (подвижный контакт), который приводится в движение от оси резистора.

К сведению. Конец оси отформован для удобства регулировки: шлиц (прорезь) под отвёртку или выборка для закрепления рукоятки.

Устройство непроволочного потенциометра

Сопротивление может меняться при изменении угла поворота. Угол изменяется от 0 до 2500.

Проволочные

В резистивных переменных элементах такого типа вместо токопроводящей плёнки используется высокоомная проволока. Она уложена в один слой виток к витку. По этим виткам скользит контакт.

Строение проволочного переменного резистора

Проволочный потенциометр состоит из следующих элементов:

• каркас под обмотку;
• обмотка;
• узел с осью вращения;
• подвижная щётка.

Обычно каркасы либо изгибаются из пластин с уже намотанной проволокой, либо её наматывают на кольца. Каркас из пластин выполнен из изоляционного материала или металла.

Внимание! Гнутые основания из пластин не обладают точными геометрическими параметрами, хотя и несложны в изготовлении.

Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы. Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией.

Интересно. Одним из таких материалов для проволоки служит сплав константан (59% Cu; 40% Ni; 2% Mn). Это сплав из меди и никеля с добавкой марганца. Эдвард Вестон изобрёл его в 1888 году для катушек измерительных приборов. Сопротивление константана не зависит от изменения температуры.

Изоляция провода шлифуется на глубину 0,25d. Это необходимо для надёжного соединения щётки с обмоткой при движении.

Внешний вид кромки скольжения

Основные параметры ПР

Как любой элемент радиотехнических и электронных технологий, потенциометр имеет свои физические и электрические хаpaктеристики. К ним относятся следующие пункты:

• Rном – номинальное сопротивление (полное), Ом;
• Pном – номинальная мощность, Вт;
• Rмин – минимальное значение сопротивления, Ом;
• функциональный вид изменения сопротивления;
• стойкость к износу;
• величина шума при регулировке;
• габаритные размеры.

Резистор — что это такое и для чего нужен

Цена и особенности эксплуатации при влиянии различных внешних факторов также относятся к хаpaктеристикам пассивного резистивного двухполюсника.

Номинальное сопротивление

Что касается маркировки переменного резистора, на его корпус наносится цифра величины номинального сопротивления, без указания допустимого отклонения (±30%).

Внимание! Стандартный ряд Rном для российских деталей (по ГОСТ 10318-74) – 1,0; 2,2; 3,3; 4,7 Ом (кОм, Мом). Для импортных элементов – 1,0; 2,0; 3,0; 5.0 Ом (кОм, Мом). Точные данные для отдельных марок можно уточнить в справочнике.

Сопротивление между выводами 1 и 3 называется полным или номинальным.

Маркировка на корпусе

Форма функциональной хаpaктеристики

Изменение R между выводами (средним и крайним) может происходить по разному закону. Это носит название функциональной хаpaктеристики (ФК). Она может иметь следующие формы:

• линейную – R меняется прямо пропорционально перемещению бегунка;
• нелинейную – изменения происходят по заданному порядку.

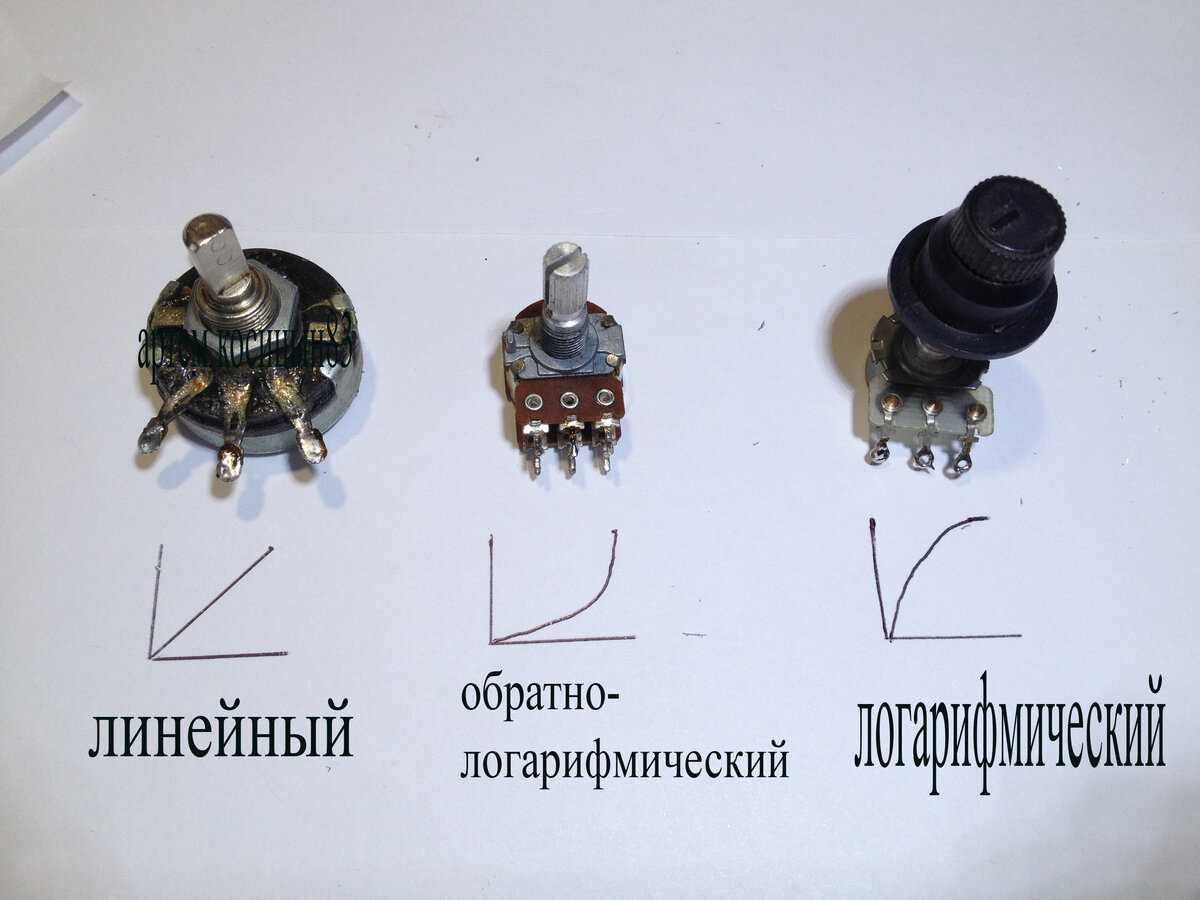

Выделяют три формы изменения R, которые можно считать основными:

• линейная – А;
• логарифмическая – Б;
• показательная (обратно логарифмическая) – В.

Для каждой из них выведен график, который начертан с учётом угла поворота движка по часовой стрелке.

Графики функциональных хаpaктеристик

Элементы, меняющие сопротивление по линейному закону А, употрeбляются в делителях напряжения.

Генераторы звуковой частоты (ГЗЧ) в свою схему включают потенциометры, использующие функциональную хаpaктеристику Б. Резисторы с изменяющимся сопротивлением, применимые в аппаратуре для звуковоспроизведения, работают по закону В.

К сведению. Чтобы получить необходимую ФК, меняют компоненты или величину слоя у резистивной плёнки, а в проволочных конструкциях – варьируют шаг намотки или выполняют форму каркаса с разной шириной.

Небольшой срок службы потенциометров связан с нарушением плотности контакта между ползунком и дорожкой (проволокой), что сказывается на качестве работы аппаратуры.

Обозначение переменных резисторов на схемах

Маркировка SMD резисторов

Графический вид потенциометра являет собой обозначение прямоугольника, имеющего выводы, с упирающейся в него чертой со стрелкой. В импортном исполнении вместо прямоугольника – зигзагообразный отрезок, изображающий витки проволоки. Такое обозначение можно встретить при расчётах величины R при использовании онлайн-калькулятора.

Графическое обозначение на схемах

Подстроечные резисторы

Сопротивление резистора – формула для рассчета

Маркировка подстроечных резисторов такая же, как и у переменных. Подобные потенциометры применяются для ограниченного количества вращений оси движка. Их употрeбление связано с регулировкой аппаратуры и электронных схем в режиме настройки, там, где необходимо подстроить определённые параметры в нужном интервале и зафиксировать полученное значение сопротивления.

Внешний вид и графическое обозначение

Включение переменных резисторов в электрическую цепь

Схема присоединения подобных резистивных элементов зависит от того, в качестве чего они используются. Различают два вида подключения к схемам:

• как реостат – регулируемый резистор для ограничения тока;
• как потенциометр – для деления напряжения (делитель).

В первом случае берут средний и крайний вывод, во втором – средний и оба крайних.

Внимание! При включении реостатом второй свободный вывод припаивают к среднему для обеспечения более надёжного контакта.

Определение вида по маркировке

Маркировка принята в соответствии с ГОСТ 11.074.009-78 и имеет свою расшифровку.

Обозначение буквенно-цифровых меток резисторов (слева направо) следующее:

• буквы РП – переменный;
• цифры: 1 – непроволочный, 2 – проволочный или из металлофольги;
• номер регистрации;
• год выпуска;
• тип ФХ;
• величина номинального сопротивления;
• буква допуска отклонения от номинала.

Количество нанесённых знаков зависит от размера корпуса, но значение Rном присутствует обязательно.

Расшифровка маркировки на корпусе

Переменные резисторы могут быть разного конструктивного исполнения. Допускается на одной оси устанавливать несколько переменных резистивных элементов. С помощью них производят регулировку и подстройку многих электрических параметров.
