В соответствии с Публикациями IЕС 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, uН), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
Постоянные индуктивности серии ЕС24
Малогабаритные постоянные индуктивности серии ЕС24 представляют собой миниатюрную катушку с ферритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами. Диапазон номинальных значений индуктивности — 0,1…1000 мкГн, точность — 5%, 10%, 20%, температурный диапазон — от -20°С до +100°С. Основные геометрические размеры индуктивностей приведены на рисунке. Номинал индуктивности и ее точность обозначаются цветными полосками. Полоски 1 и 2 определяют две цифры номинала (в микрогенри), между которыми стоит десятичная запятая, полоска 3 — десятичный множитель, полоска 4 — точность. Назначение цветов полосок приведено в таблице1. Так, например, индуктивность, на которую нанесены красная, желтая, коричневая и черная полоски, имеет номинал 2,4 o 10 = 24 мкГн и точность 20%. Полный список всех типономиналов индуктивностей серии ЕС24 и их параметры приведены в таблице2.
| Цвет | 1-ая и 2-ая цифры номинала |
Множитель | Точность |
| Черный | 0 | 1 | ±20% |
| Коричневый | 1 | 10 | — |
| 2 | 100 | — | |
| Оранжевый | 3 | 1000 | — |
| Желтый | 4 | — | — |
| Зеленый | 5 | — | — |
| Голубой | 6 | — | — |
| Фиолетовый | 7 | — | — |
| Серый | 8 | — | — |
| Белый | 9 | — | — |
| Золотой | — | 0,1 | |
| Серебряный | — | 0,01 | ±10% |
| Наименование | Индуктив ность, мкГн |
Точность, % |
Доброт ность, (min) |
Тестовая частота, МГц |
Активное сопротивление (max),Ом |
Постоян. ток(max),мА |
| EC24-R10M | 0,10 | ±20 | 30 | 25,2 | 0,08 | 700 |
| 0,12 | ±20 | 30 | 25,2 | 0,085 | 700 | |
| EC24-R15M | 0,15 | ±20 | 30 | 25,2 | 0,095 | 700 |
| EC24-R18M | 0,18 | ±20 | 30 | 25,2 | 0,12 | 700 |
| EC24-R22M | 0,22 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EG24-R27M | 0,27 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EC24-R33M | ±20 | 40 | 25,2 | 0,15 | 700 | |
| EC24-R39M | 0,39 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R47M | 0,47 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R56M | 0,56 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R68M | 0,68 | ±20 | 40 | 25,2 | 0,18 | 700 |
| EC24-R82M | 0,82 | ±20 | 40 | 25,2 | 0,18 | 700 |
| EC24-1ROK | 1,00 | ±10 | 40 | 25,2 | 0,18 | 700 |
| EC24-1R2K | 1,20 | ±10 | 40 | 7,96 | 0,18 | 700 |
| EC24-1R5K | 1,50 | ±10 | 40 | 7,96 | 0,20 | 700 |
| EC24-1R8K | 1,80 | ±10 | 40 | 7,96 | 0,23 | 655 |
| EC24-2R2K | 2,20 | ±10 | 7,96 | 0,25 | 630 | |
| EC24-2R7K | 2,70 | ±10 | 40 | 7,96 | 0,28 | 595 |
| EC24-3R3K | 3,30 | ±10 | 40 | 7,96 | 0,30 | 575 |
| EC24-3R9K | 3,90 | ±10 | 40 | 7,96 | 0,32 | 555 |
| EC24-4R7K | 4,70 | ±10 | 40 | 7,96 | 0,35 | 530 |
| EC24-5R6K | 5,60 | ±10 | 40 | 7,96 | 0,40 | 500 |
| EC24-6R8K | 6,80 | ±10 | 40 | 7,96 | 0,45 | 470 |
| EC24-8R2K | 8,20 | ±10 | 40 | 7,96 | 0,56 | 425 |
| EC24 — 100K | 10 | ±10 | 40 | 7,96 | 0,72 | 370 |
| EC24-120K | 12 | ±10 | 40 | 2,52 | 0,80 | 350 |
| EC24-150K | ±10 | 40 | 2,52 | 0,88 | 335 | |
| EC24-180K | 18 | ±10 | 40 | 2,52 | 1,00 | 315 |
| EC24-220K | 22 | ±10 | 40 | 2,52 | 1,20 | 285 |
| EC24-270K | 27 | ±10 | 40 | 2,52 | 1,35 | 270 |
| EC24-330K | 33 | ±10 | 40 | 2,52 | 1,50 | 255 |
| EC24-390K | 39 | ±10 | 2,52 | 1,70 | 240 | |
| EC24-470K | 47 | ±10 | 50 | 2,52 | 2,30 | 205 |
| EC24-560K | 56 | ±10 | 50 | 2,52 | 2,60 | 195 |
| EC24-680K | 68 | ±10 | 50 | 2,52 | 2,90 | 185 |
| EC24-820K | 82 | ±10 | 50 | 2,52 | 3,20 | 175 |
| EC24-101K | 100 | ±10 | 50 | 2,52 | 165 | |
| EC24-121K | 120 | ±10 | 60 | 0,796 | 3,80 | 160 |
| EC24-151K | 150 | ±10 | 60 | 0,796 | 4,40 | 150 |
| EC24-181K | 180 | ±10 | 60 | 0,796 | 5,00 | 140 |
| EC24-221K | 220 | ±10 | 60 | 0,796 | 5,70 | 130 |
| EC24-271K | 270 | ±10 | 60 | 0,796 | 7,50 | 120 |
| EC24-331K | 330 | ±10 | 60 | 0,796 | 9,50 | 100 |
| EC24-391K | 390 | ±10 | 60 | 0,796 | 10,50 | 95 |
| EC24-471K | 470 | ±10 | 60 | 0,796 | 11,60 | 90 |
| EC24-561K | 560 | ±10 | 60 | 0,796 | 13,00 | 85 |
| EC24-681K | 680 | ±10 | 60 | 0,796 | 18,00 | 75 |
| EC24-821K | 820 | ±10 | 60 | 0,796 | 23,70 | 65 |
| EC24-102K | 1000 | ±10 | 50 | 0,796 | 30,00 | 60 |
SMD катушки индуктивности 1812 и 1210 от 1 мкГн до 4700 мкГн
- Каталог
- >
- SMD катушки индуктивности и дроссели
- >
- Чип индуктивности ABC
- >
- SQ3225; SQ4532
Технические характеристики и маркировка катушек индуктивности серии SQ 3225 Технические характеристики и маркировка катушек индуктивности серии SQ 4532 Производитель — ABC | Корзина Корзина пуста
Новые поступления EMI LC фильтр NFL21SP206X1C7D Murata Кнопка тактовая DTSMW-66N Diptronics Датчик магнитного поля на эффекте Холла в SOT23 Самовосстанавливающиеся предохранители на ток 0. Герметичные тактовые кнопки Cкидка для ИП, 21% Малогабаритные алюминиевые приборные корпуса со склада Тактовые кнопки со встроенным LED Все поступления |
pdf,
.xls
2мкГн ±20%
pdf,
.xls
75А и 1A в типоразмере 0805Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.
Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.
Цветовой код индуктора
Катушка индуктивности создает магнитное поле, когда через нее проходит ток. Большинство катушек индуктивности находятся в диапазоне милли-Генри (мГн) или микро-Генри (мкГн).

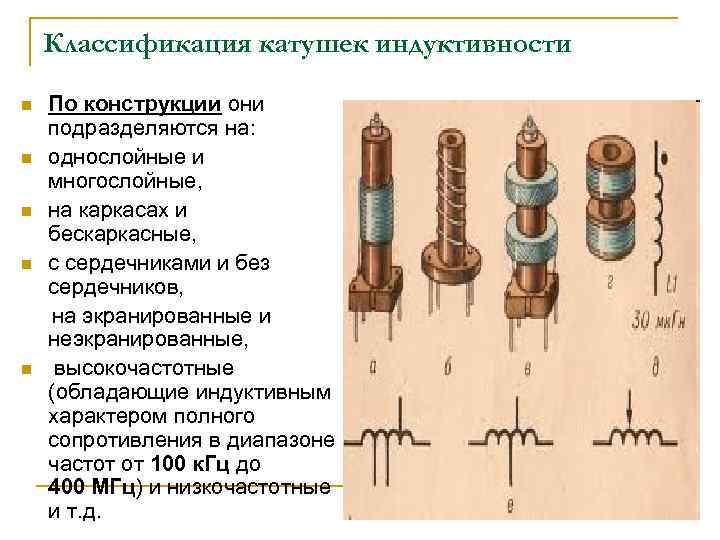

Они доступны с воздушными, ферритовыми и железными сердечниками. На современном рынке доступно несколько катушек индуктивности от разных производителей, и их размер варьируется от больших до меньших единиц.
[adsense1]
Значения индуктора можно определить в основном двумя способами, а именно методом текстового кодирования и методом цветового кодирования. Некоторые катушки индуктивности больше по размеру, поэтому их значения часто напечатаны на их корпусе (детали заводской таблички).
Однако для катушек индуктивности меньшего размера используются аббревиатуры или текст, поскольку может не хватить места для печати фактического значения. Кроме того, некоторые значения индукторов можно определить, читая цвет на корпусе индукторов, сравнивая их с таблицей цветового кодирования.
Схема
Идентификация значения индуктора с использованием текстовой маркировки
В этом случае значение индуктора напечатано на корпусе индуктора, состоящем из цифр и букв.
Для этой маркировки микро-Генри является основной единицей измерения (даже если единицы измерения не указаны). Ниже приведены этапы определения значения индуктора с использованием метода текстовой маркировки.
- Он состоит из трех или четырех букв (включая буквы и цифры).
- Первые две цифры указывают значение.
- Третья цифра — это мощность, которую нужно применить к первым двум, это означает, что это множитель и степень числа 10. Например, 101 выражается как 10*101 микроГенри (мкГн).
- Суффикс или четвертая буква или алфавит представляют значение допуска катушки индуктивности. Допустим, если эта буква К, то значение допуска составляет ± 10 %, для J — ± 5 %, для М — ± 20 % и так далее. Следуйте приведенной ниже таблице допустимых значений, чтобы узнать значение каждой буквы. 93 = 1000. Теперь, умножив первые две цифры, мы получим 22000.
Теперь следует отметить, что единицы не указаны, следовательно, это значение в микроГенри (мкГн). Таким образом, значение становится равным 22000 мкГн или 22 мГн.
Последняя буква K обозначает допуск и равна ± 10%.
Следовательно, это дроссель 22000 мкГн или 22 мГн с допуском ± 10%.
Идентификация номинала катушки индуктивности с помощью цветового кодирования
Система цветовой кодировки катушек индуктивности очень похожа на систему цветовой кодировки резисторов, особенно в случае литых катушек индуктивности. Эта цветовая кодировка соответствует таблице цветовых кодов. Начиная с полосы, ближайшей к одному концу, идентифицируется эта последовательность цветового кода. Методы 4-х и 5-ти полосного цветового кодирования описаны ниже с примерами.
Цветовой код 4-полосного индуктора
На приведенном выше рисунке показан 4-полосный индуктор, состоящий из четырех полос разных цветов. Как и при кодировании чисел, первая и вторая цветные полосы представляют собой первую и вторую цифры значения, третья цветовая полоса — это множитель, а четвертая полоса — допуск.
Таким образом, значение индуктора можно определить, прочитав цвета корпуса индуктора и сравнив их с таблицей цветовых кодов.
Следует отметить, что результат этого значения с цветовой кодировкой выражается в единицах микроГенри (мкГн).В приведенной ниже таблице указаны цвета, соответствующие числовым значениям для четырехполосного индуктора.
Пример цветового кода 4-полосного индуктора
Рассмотрим следующий индуктор, чтобы определить значение индуктора с помощью 4-полосного цветового кодирования.
Сначала запишите процент допуска индуктора, который в основном окрашен в золотой, серебряный и черный цвета.
Теперь обратите внимание на цвета с другого конца индуктора. В индукторе первая полоса красная; согласно приведенной выше таблице число, связанное с этим цветом, равно 2.Теперь перейдите ко второй полосе, обратите внимание на цвет и запишите соответствующий номер в соответствии с цветом, указанным в таблице. Здесь вторая полоса фиолетовая, и ее номер равен 7. Тогда значение становится «27».
Переходим к 3-му диапазону, т. е. множитель коричневого цвета, и ему соответствует число 10.
Таким образом, значение дросселя составляет 27 X 10 мкГн = 270 мкГн с допуском ±5%.
В некоторых случаях полоса множителя может иметь золотой или серебряный цвет. Если множитель золотой, разделите значение на «10», а если полоса множителя серебряная, разделите значение на «100».
Пример 2
Рассмотрим приведенный ниже индуктор с полосами желтого, фиолетового, черного и серебряного цветов.
1-я полоса желтая = 4
2-я полоса фиолетовая = 7
3-я полоса черная = 1
4-я полоса серебристая = допуск ±10%.
Таким образом, мы можем сказать, что катушка индуктивности составляет 47 мкГн с допуском ±10%.
Цветовой код 5-полосного индуктора (военный стандартный цветовой код индуктора)
Обычно цилиндрические формованные индукторы маркируются 5 цветными полосами. При этом один конец катушки состоит из широкой серебряной полосы, которая идентифицирует военные радиочастотные индукторы. Следующие три полосы указывают значение индуктивности в микрогенри, а 4-я полоса указывает допуск.
В приведенной ниже таблице указаны цвета, соответствующие числовым значениям для пятидиапазонной катушки индуктивности.
Эти катушки индуктивности имеют значения допуска от 1% до 20%. Для значений индуктивности менее 10 вторая или третья полоса золотая, представляющая десятичную точку. Затем оставшиеся полосы указывают на два значащих бита и допуск.
Для значений индуктивности, равных или превышающих 10, первые две полосы представляют значащие биты, третья — множитель, а четвертая — допуск с учетом полосы MIL.
Пример цветового кода 5-полосного индуктора для значений, равных или превышающих 10 мкГн
На приведенном выше рисунке индуктор состоит из следующих цветов:
1-я полоса – серебристая (военный индикатор индуктора)
2-я полоса – красный (2)
3-й диапазон – фиолетовый (7)
4-й диапазон – коричневый (1 или × 10)
5-й диапазон – золотой (допуск ±5%)
Таким образом, номинал дросселя составляет 270 мкГн ±5%.
Пример цветового кода 5-диапазонной катушки индуктивности для значений менее 10 мкГн
Золотая полоса используется либо в 2-полосной, либо в 3-полосной, что указывает на десятичную точку. Поэтому 4-я полоса действует как цифра, а не как множитель. Если эти две полосы, 2-полосные или 3-полосные, не содержат золотую полосу, то 4-полосная действует как множитель.
Рассмотрим катушку индуктивности, показанную на рисунке ниже.
Указанный выше индуктор состоит из следующих цветов
1-я полоса – серебристая (индикатор военного индуктора)
2-я полоса – красная (2)
3-я полоса – золото (десятичная точка)
4-я полоса – красный (2)
5-я полоса – серебро (допуск 10 %)
Таким образом, номинал дросселя составляет 2,2 мкГн ± 10 % ) или Chip Inductor Codes
Некоторые катушки индуктивности состоят из цветных точек на поверхности устройства вместо полос, и они очень маленького размера. Как правило, они кодируются в соответствии с верхней цветной точкой на поверхности.
От этой верхней точки мы должны рассчитать значение индуктора по часовой стрелке. Эти точки не будут обозначать полярность. Катушки индуктивности этого типа измеряются в наногенри.Рассмотрим следующий пример:
Зеленый и красный цвет обозначают значение индуктивности в наногенри, а оранжевый цвет обозначает множитель.
Таким образом, значение этого индуктора составляет 52 103=52 000 нГн.Если представлена только одна точка, технические характеристики индуктора должны быть указаны в техническом паспорте этой конкретной серии к характеристикам соответствующего производителя.
SMD IndcutorВЧ-индукторы Цветовая маркировка
Они также аналогичны чип-индукторам. Эти меньше по размеру. Из-за этого размера значение индуктора отмечено одной из нескольких цветных точек.
Одноцветная точка представляет собой цветную точку на одном конце или в середине детали, как показано на рисунке ниже. Эта точка указывает не на полярность, а на значение индуктивности, которое указано на странице данных каждого типа серии катушек индуктивности.
В многоточечном представлении катушки индуктивности отмечены тремя цветными точками. Эти точки не указывают на полярность. Первая и вторая цветные точки на микросхеме указывают индуктивность в наногенри, а третья точка указывает множитель, как показано на рисунке ниже.
На приведенном выше рисунке индуктор отмечен тремя цветами, поэтому номинал индуктора указан как
Желто-фиолетовый и оранжевый = 47000 нФ
стороны индукторов.
Для значений менее 10 нГн
Следует отметить, что для катушек индуктивности с номиналом менее 10 нГн третья точка не будет действовать как множитель. В зависимости от серии некоторые значения индукторов представлены в таблице ниже для индукторов с цветными точками:
