Что такое диод? Это элемент, получивший различную проводимость. Она зависит от того, как именно течет электрический ток. Применение устройства зависит от цепи, которой нужно ограничение следования данного элемента. В этой статье мы расскажем об устройстве диода, а также о том, какие виды существуют. Рассмотрим схему и то, где применяются эти элементы.
История появления
Так вышло, что работать над созданием диодов стало сразу два ученых: британец и немец. Следует заметить, что их открытия немного отличались. Первый основал изобретение на ламповых триодах, а второй — на твердотельных.
К сожалению, в то время наука не смогла сделать прорыв в этой сфере, однако для размышлений было дано очень много поводов.
Через несколько лет снова были открыты диоды (формально). Томас Эдисон запатентовал это изобретение. К сожалению, во всех своих работах при жизни это ему не пригодилось. Поэтому подобную технологию развивали другие ученые в разные годы. До начала XX века эти изобретения были названы выпрямителями. И только спустя время Вильям Иклз использовал два слова: di и odos. Первое слово переводится как два, а второе — путь. Язык, на котором было дано название, является греческим. И если переводить выражение полностью, то «диод» означает «два пути».
Принцип работы и основные сведения о диодах
Диод в своем строении имеет электроды. Речь идет об аноде и катоде. Если первый имеет положительный потенциал, то диод называется открытым. Таким образом, сопротивление становится маленьким, а ток проходит. Если же потенциал положительный имеется у катода, то диод не раскрыт. Он не пропускает электрический ток и имеет большой показатель сопротивления.
Как устроен диод
В принципе, что такое диод, мы разобрались. Теперь нужно понять, как он устроен.
Корпус зачастую изготавливается из стекла, металла или же керамики. Чаще всего вместо последней используются определенные соединения. Под корпусом можно заметить два электрода. Наиболее простой будет иметь нить небольшого диаметра.
Внутри катода располагается проволока. Она считается подогревателем, так как имеет в своих функциях подогрев, который совершается по законам физики. Нагревается диод за счет работы электрического тока.
При изготовлении также используется кремний или германий. Одна сторона прибора имеет нехватку электродов, вторая — их переизбыток. За счет этого создаются специальные границы, которые обеспечивает переход типа p-n. Благодаря ему ток проводится в том направлении, в котором это необходимо.
Характеристики диодов
Диод на схеме уже показан, теперь следует узнать, на что нужно обращать внимание при покупке устройства.
Как правило, покупатели ориентируются только по двум нюансам. Речь идет о максимальной силе тока, а также обратном напряжении на максимальных показателях.
Использование диодов в быту
Довольно часто диоды используют в автомобильных генераторах. То, какой диод выбрать, следует решать самому. Нужно заметить, что в машинах используются комплексы из нескольких приборов, которые признаны называться диодным мостом. Нередко подобные устройства встраиваются в телевизоры и в приемники. Если использовать их вместе с конденсаторами, то можно добиться выделения частот и сигналов.
Для того чтобы защитить потребителя от электрического тока, нередко в устройства встраивается комплекс из диодов. Такая система защиты считается довольно действенной. Также нужно сказать, что блок питания чаще всего у любых приборов использует такое устройство. Таким образом, светодиодные диоды сейчас довольно распространены.
Виды диодов
Рассмотрев, что такое диод, необходимо подчеркнуть, какие виды существуют. Как правило, приборы делятся на две группы. Первой считается полупроводниковая, а вторая не полупроводниковой.
На данный момент популярной является первая группа. Название связано с материалами, из которых такое устройство изготовлено: либо из двух полупроводников, либо из обычного металла с полупроводником.
На данный момент разработан ряд особых видов диодов, которые используются в уникальных схемах и приборах.
Диод Зенера, или стабилитрон
Этот вид используется в стабилизации напряжения. Дело в том, что такой диод при возникновении пробоя резко увеличивает ток, при этом точность максимально большая. Соответственно, характеристики диода такого типа довольно удивительны.
Туннельный
Если простыми словами объяснить, что это за диод, то следует сказать, что этот вид создает отрицательный тип сопротивления на вольт-амперных характеристиках. Зачастую такое приспособление используется в генераторах и усилителях.
Обращенный диод
Если говорить о данном типе диодов, то это устройство может изменять напряжение в минимальную сторону, работая в открытом режиме. Это устройство является аналогом диода тоннельного типа. Хоть и работает оно немного по другому признаку, но основано оно именно на вышеописанном эффекте.
Варикап
Данное устройство является полупроводниковым. Оно характеризуется тем, что имеет повышенную емкость, которой можно управлять. Зависит это от показателей обратного напряжения. Нередко такой диод применяется при настройке и калибровке контуров колебательного типа.
Светодиод
Данный тип диода излучает свет, но только в том случае, если ток течет в прямом направлении. Чаще всего именно это устройство используется везде, где следует создать освещение при минимальных затратах электроэнергии.
Фотодиод
Данное устройство имеет полностью обратные характеристики, если говорить о предыдущем описанном варианте. Таким образом, он вырабатывает заряды, только если на него попадает свет.
Маркировка
Нужно заметить, что особенностью всех устройств является то, что на каждом из элементов имеется специальное обозначение. Благодаря им, можно узнать характеристику диода, если он относится к полупроводниковому типу. Корпус состоит из четырех составных частей. Теперь следует рассмотреть маркировку.
На первом месте всегда будет стоять буква или цифра, которая говорит о материале, из которого изготовлен диод. Таким образом, параметры диода будет узнать несложно. Если указана буква Г, К, А или И, то это означает германий, кремний, арсенид галлия и индий. Иногда вместо них могут указываться цифры от 1 до 4 соответственно.
На втором месте будет указываться тип. Он также имеет разные значения и свои характеристики. Могут быть выпрямительные блоки (Ц), варикапы (В), туннельные (И) и стабилитроны (С), выпрямители (Д), сверхвысокочастотные (А).
Предпоследнее место занимает цифра, которая будет указывать на область, в которой применяется диод.
На четвертом месте будет установлено число от 01 до 99. Оно будет указывать на номер разработки. Помимо этого, на корпус производитель может наносить различные обозначения. Однако, как правило, их используют только на устройствах, создаваемых для определенных схем.
Для удобства диоды могут маркироваться графическими изображениями. Речь идет о точках, полосках. Логики в данных рисунках нет никакой. Поэтому для того, чтобы понять, что имел в виду производитель, придется ознакомиться с инструкцией.
Триоды
Этот вид электродов является аналогом диода. Что такое триод? Он немного по комплексу своему похож на описываемые выше устройства, однако имеет другие функции и конструкцию. Основное различие между диодом и триодом будет заключаться в том, что у него есть три вывода, и чаще всего его самого называют транзистором.
Принцип работы рассчитана на то, что, используя небольшой сигнал, будет выводиться ток в цепь. Диоды и транзисторы используются практически в каждом устройстве, которое имеет электронный тип. Речь идет также и о процессорах.
Плюсы и минусы
Лазерный диод, как и любой другой, имеет преимущества и недостатки. Для того чтобы подчеркнуть достоинства данных устройств, необходимо их конкретизировать. Помимо этого, составим и небольшой список минусов.
Из плюсов следует отметить небольшую стоимость диодов, отличный ресурс работы, высокий показатель службы эксплуатации, еще можно использовать данные устройства при работе с переменным током. Также нужно отметить небольшие размеры, которые позволяют размещать устройства на любой схеме.
Что касается минусов, то нужно выделить, что не существует на данный момент устройств полупроводникового типа, которые можно использовать в приборах с высоким напряжением. Именно поэтому придется встраивать старые аналоги. Также нужно заметить, что на диоды очень пагубно сказываются высокая температура. Она сокращает срок эксплуатации.
Первые экземпляры имели совершенно небольшую точность. Именно поэтому характеристики устройств были довольно плохими. Лампы-диоды приходилось распаковывать. Что же это означает? Некоторые устройства могли получать совершенно разные свойства, даже изготовленные в одной партии. После отсева негодных приспособлений элементы проходили маркировку, в которой описывались их реальные характеристики.
Все диоды, которые изготовлены из стекла, получили особенность: они чувствительны к свету. Таким образом, если прибор может открываться, то есть имеет крышку, то вся схема будет работать совершенно по-разному, в зависимости от того, открыто пространство для света или закрыто.
Все мы прекрасно знаем что такое полупроводниковый диод, но мало кто из нас знает о принципе работы диода, сегодня специально для новичков я поясню принцип его работы. Диод как известно одной стороной хорошо пропускает ток, а в обратном направлении — очень плохо. У диода есть два вывода — анод и катод. Ни один электронный прибор не обходится без применения диодов. Диод используют для выпрямлении переменного тока, при помощи диодного моста который состоит из четырех диодов, можно превратить переменной ток в постоянный, или с использованием шести диодов превратить трехфазовое напряжение в однофазовое, диоды применяются в разнообразных блоках питания, в аудио — видео устройствах, практически повсюду. Тут можно посмотреть фотографии некоторых .
На выходе диода можно заметить спад начального уровня напряжения на 0,5-0,7 вольт. Для более низковольтных устройств по питанию используют диод шоттки, на таком диоде наблюдается наименьший спад напряжения — около 0,1В. В основном диоды шоттки используют в радио передающих и приемных устройствах и в других устройствах работающих в основном на высокой частоте. Принцип работы диода с первого взгляда достаточно простой: диод — полупроводниковый прибор с односторонней проводимостью электрического тока.
Вывод диода подключенный к положительному полюсу источника питания называют анодом, к отрицательному — катодом. Кристалл диода в основном делают из германия или кремния одна область которого обладает электропроводимостью п — типа, то есть дырочная, которая содержит искуственно созданный недостаток электронов, друггая — проводимости н — типа, то есть содержит избыток электронов, границу между ними называют п — н переходом, п — в латыни первая буква слова позитив, н — первая буква в слове негатив. Если к аноду диода подать положительное напряжение, а к катоду отрицательное — то диод будет пропускать ток, это называют прямым включением, в таком положении диод открыт, если подать обратное — диод ток пропускать не будет, в таком положении диод закрыт, это называют обратным подключением.
Обратное сопротивление диода очень большое и в схемах его принимают ка диэлектрик (изолятор). Продемонстрировать работу полупроводникового диода можно собрать простую схему которая состоит из источника питания, нагрузки (например лампа накаливания или маломощный электрический двигатель) и самого полупроводного диода. Последовательно подключаем все компоненты схемы, на анод диода подаем плюс от источника питания, последовательно диоду, то есть к катоду диода подключаем один конец лампочки, другой конец той же лампы подключаем к минусу источника питания. Мы наблюдаем за свечением лампы, теперь перевернем диод, лампа уже не будет светится поскольку диод подключен обратно, переход закрыт. Надеюсь каким то образом это вам поможет в дальнейшем, новички — А. Касьян (АКА).
В самом начале радиотехники первым активным элементом была электронная лампа. Но уже в двадцатые годы прошлого века появились первые приборы доступные для повторения радиолюбителями и ставшие очень популярными. Это детекторные приёмники. Более того они выпускались в промышленном масштабе, стоили недорого и обеспечивали приём двух-трёх отечественных радиостанций работавших в диапазонах средних и длинных волн.
Именно в детекторных приёмниках впервые стал использоваться простейший полупроводниковый прибор, называемый вначале детектором и лишь позже получивший современное название – диод.
Диод это прибор, состоящий всего из двух слоёв полупроводника. Это слой “p”- позитив и слой “n”- негатив. На границе двух слоёв полупроводника образуется “p-n ” переход. Анодом является область “p”, а катодом зона “n”. Любой диод способен проводить ток только от анода к катоду. На принципиальных схемах он обозначается так.
Как работает полупроводниковый диод.
В полупроводнике “n” типа имеются свободные электроны, частицы со знаком минус, а в полупроводнике типа “p” наличествуют ионы с положительным зарядом, их принято называть «дырки». Подключим диод к источнику питания в обратном включении, то есть на анод подадим минус, а на катод плюс. Между зарядами разной полярности возникает притяжение и положительно заряженные ионы тянутся к минусу, а отрицательные электроны дрейфуют к плюсу источника питания.
При прямом включении диода происходит обратный процесс. В результате отталкивания однополярных зарядов все носители группируются в зоне перехода между двумя полупроводниковыми структурами. Между частицами возникает электрическое поле перехода и рекомбинация электронов и дырок. Через “p-n” переход начинает протекать электрический ток. Сам процесс носит название «электронно-дырочная проводимость». При этом диод открыт.
Возникает вполне естественный вопрос, как из одного полупроводникового материала удаётся получить структуры, обладающие различными свойствами, то есть полупроводник “n” типа и полупроводник “p” типа. Этого удаётся добиться с помощью электрохимического процесса называемого легированием, то есть внесением в полупроводник примесей других металлов, которые и обеспечивают нужный тип проводимости. В электронике используются в основном три полупроводника.
При добавлении в расплав кремния ничтожно малого количества мышьяка (As ) мы получаем полупроводник “n ” типа, а легируя кремний редкоземельным элементом индием (In ), мы получаем полупроводник “p
Типы диодов и область их применения.
Семейство полупроводниковых диодов очень большое. Внешне они очень похожи за исключением некоторых групп, которые отличаются конструктивно и по ряду параметров. Наиболее распространены следующие модификации полупроводниковых диодов:
Также стоит отметить, что у каждого типа диодов есть и подгруппы. Так, например, среди выпрямительных есть и ультрабыстрые диоды. Могут называться как Ultra-Fast Rectifier , HyperFast Rectifier и т.п. Пример – ультрабыстрый диод с малым падением напряжения STTH6003TV/CW (аналог VS-60CPH03 ). Это узкоспециализированный диод, который применяется, например, в сварочных аппаратах инверторного типа . Диоды Шоттки являются быстродействующими, но не способны выдерживать больших обратных напряжений, поэтому вместо них применяются ультрабыстрые выпрямительные диоды, которые способны выдерживать большие обратные напряжения и огромные прямые токи. При этом их быстродействие сравнимо с быстродействием диодов Шоттки.
Параметры полупроводниковых диодов.
Параметров у полупроводниковых диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен.
В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются.
Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:
U пр. – допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
U обр. – допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).
Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине. Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя . Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.
I пр. – прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
I обр. – обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
U стаб. – напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон .
Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max ”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.
Содержание:
Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.
Характеристики и параметры диодов
В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.
В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят , и . Все перечисленные признаки дают возможность определить диод по внешнему виду.
Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.
Обозначения и цветовая маркировка диодов
Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.
Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.
Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.
Маркировка импортных диодов
В настоящее время широко используются -диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.
В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.
Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.
Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.
По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.
Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.
Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.
Маркировка диодов анод катод
Каждый диод, как и резистор, оборудован двумя выводами — анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.
Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:
- Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
- Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.
Диод Д9: характеристики, маркировка, аналоги
Главная » Диод
Модель Д9 это выпрямительный маломощный диод на германиевой основе с точечным P-N переходом. Диод размещен в стеклянном корпусе и имеет гибкие выводы для установки в схему. Диоды Д9 имеют множество модификаций, отличия которых маркируется цветовыми кольцами или точками на корпусе, а в название добавляется буква.
Содержание
- Размеры и цоколевка
- Основные характеристики
- Маркировка (цветовая, буквенная)
- Область применения
- Предельно допустимые значения
- Электрические характеристики
- Основные графические характеристики
- Аналоги
Размеры и цоколевка
Распиновка:
- Обозначение катода (-) диода: не обозначается.
- Обозначение анода (+) диода: цветовым кольцом в зависимости от конкретной модели.
Основные характеристики
- Материалы PN-перехода: германий.
- Корпус: Д-9.
- Материал корпуса: стекло.
- Вес примерный: около 0.3 грамма.
- Выводы: гибкие для установки и пайки в отверстие;
- Рабочая температура диода: -60…+70°C.
Маркировка (цветовая, буквенная)
Модель | Маркировка анода | Цветовая маркировка |
---|---|---|
Д9Б | Красное кольцо | |
Д9В | Оранжевое кольцо/оранжевое и красное кольцо | |
Д9Г | Желтое кольцо/желтое и красное кольцо | |
Д9Д | Белое кольцо/белое и красное кольцо | |
Д9Е | Голубое кольцо/голубое и красное кольцо | |
Д9Ж | Зеленое кольцо/зеленое и красное кольцо | |
Д9И | Два желтых кольца | |
Д9К | Два белых кольца | |
Д9Л | Два зеленых кольца | |
Д9М | Два голубых кольца |
Область применения
Серия диодов Д9 применяется в схемах для преобразования переменного напряжения, частота которого не превышает 100 кГц. Также кроме функции преобразования, диоды могут защищать схему от неправильной полярности или, при пробое какого-либо элемента, от утечки тока. Это позволяет использовать данные диоды в самых различных радиотехнических или бытовых электроприборах, таких как:
- усилители звука;
- коммутаторы;
- блоки питания;
- и многое другое.
Предельно допустимые значения
Обозначение | Д9Б | Д9В | Д9Г | Д9Д | Д9Е | Д9Ж | Д9И | Д9К | Д9Л | Д9М |
---|---|---|---|---|---|---|---|---|---|---|
Vобр макс., В | 10 | 30 | 30 | 30 | 50 | 100 | 30 | 30 | 100 | 30 |
Iпр макс., мА | 40 | 20 | 30 | 30 | 20 | 15 | 30 | 30 | 15 | 30 |
Iпр имп макс., мА | 125 | 62 | 98 | 98 | 62 | 48 | 98 | 98 | 48 | 98 |
Uпр/Iпр , В/мА | 1/90 | 1/10 | 1/30 | 1/60 | 1/30 | 1/10 | 1/30 | 1/60 | 1/30 | 1/60 |
Iобр. , мкА | 250 | 250 | 250 | 250 | 250 | 250 | 120 | 60 | 250 | 250 |
fд макс | 100 кГц | |||||||||
T | -60…+70°C |
Расшифровка обозначений характеристик диода:
- Vобр макс. – максимальное значение постоянного обратного напряжения диода;
- Iпр макс. – максимальное среднее значение прямого тока;
- Iпр имп макс. – максимальное значение импульсного тока;
- Uпр/Iпр – значение постоянного прямого напряжения при данном значении прямого тока протекающего через диод;
- Iобр – максимальное значение обратного тока диода;
- fд макс – предельная частота работы диода;
- Т – температура эксплуатации.
Электрические характеристики
Обозначение | Д9Б | Д9В | Д9Г | Д9Д | Д9Е | Д9Ж | Д9И | Д9К | Д9Л | Д9М |
---|---|---|---|---|---|---|---|---|---|---|
Vпр пост. | Не более 1 В | |||||||||
Отношение выпрямленного тока на частоте 40 МГц к току на частоте 0.1 МГц при нагрузке 100 кОм | 0.6 |
Основные графические характеристики
Далее представлены основные графики зависимостей различных характеристик диодов. Стоит обратить внимание, что для разных моделей диодов имеется своя уникальная зависимость.
Рис 1. На графике отображено как с ростом температуры изменяется значение обратного напряжения для каждой отдельной модели.
Рис 2. На графике отображено как с ростом температуры изменяется допустимое значение выпрямленного тока.
Рис 3. Пропорциональная зависимость тока на диоде от прямого напряжения.
Рис 4. Обратное восстановление в зависимости от тока, который прошел через диод.
Аналоги
В таблице приведены зарубежные и отечественные модели диодов максимально близкие по характеристикам к диоду Д9.
Тип | Vобр макс., В | Iпр макс., мА | Iпр имп макс., мА | Т, °C | |||
---|---|---|---|---|---|---|---|
Оригинал | |||||||
Д9 | Мин. | Макс. | Мин. | Макс. | Мин. | Макс. | -60…+70°C |
10 | 100 | 15 | 40 | 48 | 125 | ||
Зарубежные аналоги | |||||||
1N34A | 20 | 200 | 500 | -55…+75°C | |||
1N87 | 25-30 | 30-50 | — | — | |||
AA137 | 40 | 500 | — | -60. ..+85°C | |||
Отечественный аналог | |||||||
Д2 | Мин. | Макс. | Мин. | Макс. | Мин. | Макс. | -60…+70°C |
10 | 150 | 8 | 25 | 48 | — |
Данные диоды имеют немного аналогов, но за счет широкого модельного ряда, который насчитывает 10 модификаций, имеется возможность подобрать замену конкретному диоду, используя другую модель.
Примечание: данные в таблице взяты из даташип компании-производителя.
РАДИОСВАЛКА: Цветовая маркировка отечественных диодов
ДИОД | МАРКИРОВКА |
2Д102А 2Д102Б КД102А КД102Б | желтая
точка со стороны анода оранжевая точка со стороны анода зеленая точка со стороны анода синяя точка со стороны анода |
2Д103А КД103А КД103Б | белая
точка со стороны анода синяя точка со стороны анода желтая точка со стороны анода |
2Д104А КД104А | белая
точка со стороны анода красная точка со стороны анода |
КД105Б КД105В | полярность обозначается
желтой полосой со стороны анода тип не маркируется тип обозначается зеленой точкой тип обозначается красной точкой |
КД106А | белая точка со стороны анода |
ГД107А ГД107Б | черная
точка со стороны анода серая точка со стороны анода |
КД109А КД109Б КД109В | белая
точка со стороны анода желтая точка со стороны анода зеленая точка со стороны анода |
КДС111А КДС111Б КДС111В | красная
точка у первого вывода зеленая точка у первого вывода желтая точка у первого вывода |
КД116Б1 | красная точка со стороны анода |
2Д118А1 | цветная точка со стороны анода |
КД208А | зеленая полоса со стороны анода |
КД209А КД209Б | полярность обозначается
красной полосой со стороны анода тип не маркируется тип обозначается зеленой точкой тип обозначается красной точкой |
2Д215А | красная точка со стороны анода |
2Д216А 2Д216Б | красная
точка со стороны анода зеленая точка со стороны анода |
2Д217А 2Д217Б | белая
точка со стороны анода красная точка со стороны анода |
2Д218А | цветная точка со стороны анода |
КД221А КД221Б КД221В КД221Г | белая
полоса со
стороны анода белая полоса со стороны анода и белая точка белая полоса со стороны анода и зеленая точка белая полоса со стороны анода и красная точка |
КД226А КД226Б КД226В КД226Г КД226Д | оранжевое
кольцо
со стороны катода красное кольцо со стороны катода зеленое кольцо со стороны катода желтое кольцо со стороны катода белое кольцо со стороны катода |
2Д228А | цветная точка со стороны анода |
2Д235А 2Д235Б | белая
полоса со стороны анода красная полоса со стороны анода |
2Д236А 2Д236Б | цветная
точка со стороны анода две цветные точки со стороны анода |
2Д237А 2Д237Б | маркируются одной цветной
точкой маркируются двумя цветными точками |
КД243А КД243Б КД243В КД243Г КД243Д КД243Е КД243Ж | фиолетовая
полоса со стороны катода оранжевая полоса со стороны катода красная полоса со стороны катода зеленая полоса со стороны катода желтая полоса со стороны катода белая полоса со стороны катода голубая полоса со стороны катода |
КД247А КД247Б КД247В КД247Г КД247Д КД247Е | два
оранжевых кольца со стороны катода два красных кольца со стороны катода два зеленых кольца со стороны катода два желтых кольца со стороны катода два белых кольца со стороны катода два фиолетовых кольца со стороны катода |
КД409А | маркируется желтой точкой на корпусе |
КД410А КД410Б | красная
точка со стороны анода синяя точка со стороны катода |
2Д413А 2Д413Б КД413А КД413Б | зеленая
точка со стороны анода зеленая и красная точка со стороны анода белая точка со стороны анода белая и красная точка со стороны анода |
КД417А | белая точка со стороны анода |
2Д422А | тип диода обозначается продольной чертой красного цвета и тире у анода |
КД424А КД424В КД424Г | два
голубых кольца со стороны катода два зеленых кольца со стороны катода два красных кольца со стороны катода |
КД427А КД427Б КД427В КД427Г КД427Д | красная
точка со
стороны положительного вывода оранжевая точка со стороны положительного вывода зеленая точка со стороны положительного вывода желтая точка со стороны положительного вывода белая точка со стороны положительного вывода |
КД510А 2Д510А | маркируется одной широкой и
двумя узкими зелеными полосами со стороны катода маркируется одной широкой и одной узкой зелеными полосами со стороны катода |
ГД511А ГД511Б ГД511В | две
голубые точки со стороны анода голубая и желтая точки со стороны анода голубая и оранжевая точки со стороны анода |
КД512А | красная точка со стороны анода |
КД514А | желтая точка со стороны анода |
КД519А КД519Б | белая
точка со
стороны анода красная точка со стороны анода |
КД520А | желтая точка со стороны анода |
КД521А КД521Б КД521В КД521Г КД521Д | одна
широкая и две узкие синие полосы со стороны анода одна широкая и две узкие серые полосы со стороны анода одна широкая и две узкие желтые полосы со стороны анода одна широкая и две узкие белые полосы со стороны анода одна широкая и две узкие зеленые полосы со стороны анода |
2Д522Б КД522А КД522Б | одно
чёрное кольцо со стороны анода два чёрных кольца со стороны анода три чёрных кольца со стороны анода |
2Д706АС9 | маркируются буквами ЛС |
2Д707АС9 | маркируются буквами МС |
2Д708А 2Д708Б | белое
кольцо со
стороны катода синее кольцо со стороны катода |
2Д803АС9 | маркируются буквами НС |
2Д806А 2Д806Б | маркируется двумя красными
точками маркируется красной и белой точками |
КД808А | маркируется белым кольцом со стороны катода |
2Д809А 2Д809Б | маркируется голубым кольцом маркируется красным кольцом |
2Д906А 2Д906Б 2Д906В | белая
точка и рельефный знак у 4-го вывода красная точка и рельефный знак у 4-го вывода две красные точки и рельефный знаком у 4-го вывода |
2Д921А 2Д921Б | маркируется белой точкой маркируется зеленой точкой |
2Д922А 2Д922Б 2Д922В КД922А КД922Б КД922В | маркируется белой точкой со
стороны анода маркируется зеленой точкой со стороны анода маркируется желтой точкой со стороны анода маркируется красной точкой со стороны анода маркируется синей точкой со стороны анода маркируется оранжевой точкой со стороны анода |
КД923А | маркируется зеленым кольцом со стороны анода |
2Д924А | маркируется двумя белыми точками |
2Д925А 2Д925Б | маркируется двумя черными
точками маркируется белой и черной точками |
2Д926А | маркируется красной полосой со стороны катода |
2Д927А | маркируется синим кольцом со стороны катода |
2Ц101А | плюс диода отмечен точкой на торце |
КЦ103А | плюс диода отмечен точкой на торце |
1Ц104АИ | маркируется цветной точкой со стороны анода |
КЦ106А | плюс диода отмечен точкой на торце |
КЦ109А | плюс диода отмечен точкой на торце |
КЦ111А | плюс диода отмечен точкой на торце |
2Ц112А | плюс диода отмечен точкой на торце |
2Ц113А1 | плюс диода отмечен точкой на торце |
КЦ114А | плюс диода отмечен точкой на торце |
2Ц116А | плюс диода отмечен точкой на торце |
КЦ117А КЦ117Б | маркируется белой полосой со
стороны анода маркируется черной полосой со стороны анода |
КЦ123А КЦ23Б1 КЦ123В1 КЦ123Г1 КЦ123Д1 КЦ123Е1 КЦ123Ж1 КЦ123И1 КЦ123К1 КЦ123Л1 КЦ123С1 КЦ123Т1 КЦ123У1 | со стороны
анодного вывода одна полоса со стороны анодного вывода две полосы со стороны анодного вывода полоса и красная точка со стороны анодного вывода полоса и две красные точки со стороны анодного вывода полоса и белая точка со стороны анодного вывода полоса и две белых точки со стороны анодного вывода две полосы и красная точка со стороны анодного вывода две полосы и белая точка со стороны анодного вывода полоса и синяя точка со стороны анодного вывода две полосы и синяя точка со стороны анодного вывода полосой и желтой точкой со стороны анодного вывода две полосы и желтая точка со стороны анодного вывода полоса и две желтые точки |
Диодов
Тип диода |
Цвет корпуса или метка на корпусе |
Метка у выводов |
|
Рисунок |
анода (+) |
катода (–) |
|||
Д2Б |
– |
жёлтое + белое кольцо или точки |
– |
|
Д2В |
– |
жёлтое + оранжевое кольцо или точки |
– |
|
Д2Г |
– |
жёлтое + красное кольцо или точки |
– |
|
Д2Д |
– |
жёлтое + голубое кольцо или точки |
– |
|
Д2Е |
– |
жёлтое + зелёное кольцо или точки |
– |
|
Д2Ж |
– |
жёлтое + чёрное кольцо или точки |
– |
|
Д2И |
– |
жёлтое кольцо или точка |
– |
|
Д9Б |
– |
красное кольцо |
– |
|
Д9В |
– |
оранжевое кольцо |
– |
|
Д9Г |
– |
жёлтое кольцо |
– |
|
Д9Д |
– |
белое кольцо |
– |
|
Д9Е |
– |
голубое кольцо |
– |
|
Д9Ж |
– |
зелёное кольцо |
– |
|
Д9И |
– |
два жёлтых кольца |
– |
|
Д9К |
– |
два белых кольца |
– |
|
Д9Л |
– |
два зелёных кольца |
– |
|
Д9М |
– |
два голубых кольца |
– |
|
Д9Б «5» |
– |
два красных кольца |
– |
|
Д9В «5» |
– |
красное + оранжевое кольцо |
– |
|
Д9Г «5» |
– |
красное + жёлтое кольцо |
– |
|
Д9Д «5» |
– |
красное + белое кольцо |
– |
|
Д9Е «5» |
– |
красное + голубое кольцо |
– |
|
Д9Ж «5» |
– |
красное + зелёное кольцо |
– |
|
Д9И «5» |
– |
красное + два жёлтых кольца |
– |
|
Д9К «5» |
– |
красное + два белых кольца |
– |
|
Д9Л «5» |
– |
красное + два зелёных кольца |
– |
|
Д9М «5» |
– |
красное + два голубых кольца |
– |
|
Д237И |
красная точка |
полоса черного цвета |
– |
|
Д237К |
зеленая точка |
полоса черного цвета |
– |
|
Д237Л |
желтая точка |
полоса черного цвета |
– |
|
Д237М |
красная и коричневая точки |
полоса черного цвета |
– |
|
Д237Н |
зеленая и коричневая точки |
полоса черного цвета |
– |
|
Д237И ОСМ |
красная и белая точки |
полоса черного цвета |
– |
|
Д237К ОСМ |
зеленая и белая точки |
полоса черного цвета |
– |
|
Д237Л ОСМ |
желтая и белая точки |
полоса черного цвета |
– |
|
Д237М ОСМ |
красная, коричневая и белая точки |
полоса черного цвета |
– |
|
Д237Н ОСМ |
зеленая, коричневая точки и белая точки |
полоса черного цвета |
– |
|
КД102А |
– |
зелёная точка |
– |
|
КД102Б |
– |
синяя точка |
– |
|
2Д102А |
– |
жёлтая точка |
– |
|
2Д102Б |
– |
оранжевая точка |
– |
|
КД103А |
зелёный |
жёлтая и зелёная точки |
– |
|
КД103Б |
зелёный |
оранжевая и синяя точки |
– |
|
КД103А |
чёрный |
синяя точка |
– |
|
КД103А |
чёрный |
синяя и белая точки |
– |
|
КД103А |
чёрный |
синяя и зелёная точки |
– |
|
КД103Б |
чёрный |
жёлтая точка |
– |
|
2Д103А |
– |
белая точка |
– |
|
КД104А |
– |
белая и жёлтая точки |
– |
|
2Д104А |
– |
белая точка |
– |
|
КД105Б |
– |
белая, жёлтая или зелёная метка |
– |
|
КД105В |
зелёная точка |
белая, жёлтая или зелёная метка |
– |
|
КД105Г |
красная точка |
белая, жёлтая или зелёная метка |
– |
|
КД105Д |
белая или жёлтая точка |
белая, жёлтая или зелёная метка |
– |
|
КД105Б |
– |
белая или жёлтая полоса |
– |
|
КД105В |
зелёная точка |
белая или жёлтая полоса |
– |
|
КД105Г |
красная точка |
белая или жёлтая полоса |
– |
|
КД105Д |
белая или желтая точка |
белая или жёлтая полоса |
– |
|
КД105 |
жёлтая точка |
жёлтая метка на торце корпуса |
– |
|
КД105Б |
– |
жёлтая метка на торце корпуса |
– |
|
Е-190 |
– |
– |
оранжевое кольцо |
|
КД208А |
жёлтая точка |
чёрная, зелёная или жёлтая метка |
– |
|
КД208А |
– |
зелёная полоса |
– |
|
КД209А |
– |
чёрная, зелёная или жёлтая метка |
– |
|
КД209Б |
белая точка |
чёрная, зелёная или жёлтая метка |
– |
|
КД209В |
чёрная точка |
чёрная, зелёная или жёлтая метка |
– |
|
КД209Г |
зелёная точка |
чёрная, зелёная или жёлтая метка |
– |
|
КД209А |
– |
красная метка на торце корпуса |
– |
|
КД209Б |
зелёная точка |
красная метка на торце корпуса |
– |
|
КД209В |
красная точка |
красная метка на торце корпуса |
– |
|
КД209Г |
белая точка |
красная метка на торце корпуса |
– |
|
2Д220А |
|
две белые точки |
|
|
2Д220Б |
|
белая и зелёная точки |
|
|
2Д220В |
|
белая и жёлтая точки |
|
|
2Д220Г |
|
белая и голубая точки |
|
|
2Д220Д |
|
красная и белая точки |
|
|
2Д220Е |
|
красная и зелёная точки |
|
|
2Д220Ж |
|
красная и жёлтая точки |
|
|
2Д220И |
|
красная и голубая точки |
|
|
КД221А |
– |
голубая метка на торце корпуса |
– |
|
КД221Б |
белая точка |
голубая метка на торце корпуса |
– |
|
КД221В |
чёрная точка |
голубая метка на торце корпуса |
– |
|
КД221Г |
зелёная точка |
голубая метка на торце корпуса |
– |
|
КД221Д |
бёжевая точка |
голубая метка на торце корпуса |
– |
|
КД221Е |
жёлтая точка |
голубая метка на торце корпуса |
– |
|
КД221А |
– |
голубая метка |
– |
|
КД221Б |
белая точка |
голубая метка |
– |
|
КД221В |
чёрная точка |
голубая метка |
– |
|
КД221Г |
зелёная точка |
голубая метка |
– |
|
КД221Д |
бёжевая точка |
голубая метка |
– |
|
КД221Е |
жёлтая точка |
голубая метка |
– |
|
КД223А |
– |
– |
белое + голубое кольцо |
|
КД226А |
– |
– |
оранжевое кольцо |
|
КД226Б |
– |
– |
красное кольцо |
|
КД226В |
– |
– |
зелёное кольцо |
|
КД226Г |
– |
– |
жёлтое кольцо |
|
КД226Д |
– |
– |
белое кольцо |
|
КД226Е |
– |
– |
голубое кольцо |
|
КД226Ж |
– |
– |
голубое + оранжевое кольцо |
|
КД226И |
– |
– |
голубое + красное кольцо |
|
КД226К |
– |
– |
голубое + белое кольцо |
|
КД243А |
– |
– |
фиолетовое кольцо |
|
КД243Б |
– |
– |
оранжевое кольцо |
|
КД243В |
– |
– |
красное кольцо |
|
КД243Г |
– |
– |
зелёное кольцо |
|
КД243Д |
– |
– |
жёлтое кольцо |
|
КД243Е |
– |
– |
белое кольцо |
|
КД243Ж |
– |
– |
голубое кольцо |
|
КД247А |
– |
– |
два оранжевых кольца |
|
КД247Б |
– |
– |
два красных кольца |
|
КД247В |
– |
– |
два зелёных кольца |
|
КД247Г |
– |
– |
два жёлтых кольца |
|
КД247Д |
– |
– |
два белых кольца |
|
КД247Е |
– |
– |
два фиолетовых кольца |
|
КД275А |
– |
голубая метка |
– |
|
КД275Б |
белая точка |
голубая метка |
– |
|
КД275В |
чёрная точка |
голубая метка |
– |
|
КД275Г |
зелёная точка |
голубая метка |
– |
|
КД275Д |
коричневая точка |
голубая метка |
– |
|
КД275Е |
жёлтая точка |
голубая метка |
– |
|
КД280А |
– |
– |
два фиолетовых кольца |
|
КД280Б |
– |
– |
два оранжевых кольца |
|
КД280В |
– |
– |
два красных кольца |
|
КД280Г |
– |
– |
два зелёных кольца |
|
КД280Д |
– |
– |
два жёлтых кольца |
|
КД280Е |
– |
– |
два белых кольца |
|
КД280Ж |
– |
– |
два голубых кольца |
|
2Г401А |
серебристый корпус |
красное кольцо |
оранжевая метка |
|
2Г401А |
– |
серая метка на торце + красное кольцо |
оранжевая метка |
|
2Г401Б |
серебристый корпус |
серая метка на торце + белое кольцо |
оранжевая метка |
|
КД410А |
– |
красная точка |
– |
|
КД410Б |
– |
синяя точка |
– |
|
КД424А |
чёрный |
– |
два голубых кольца |
|
КД424В |
чёрный |
– |
два зелёных кольца |
|
КД424Г |
чёрный |
– |
два красных кольца |
|
КД509А |
– |
синее узкое кольцо |
синее широкое кольцо |
|
2Д509А |
– |
синие точка и узкое кольцо |
синее широкое кольцо |
|
КД510А |
– |
два зелёных узких кольца |
зелёное широкое кольцо |
|
2Д510А |
– |
зелёные точка и узкое кольцо |
зелёное широкое кольцо |
|
2Д510АОС |
– |
зелёная точка |
зелёное широкое кольцо |
|
КД512А |
|
|
красная точка |
|
КД514А |
– |
– |
жёлтая (86,91,96) или белая (87,92,97) или зелёная (88,93,98) или синяя (89,94,99) или серая (90,95,00) точка (обозначает год выпуска) |
|
2Д520А |
– |
– |
чёрная точка |
|
КД521А |
– |
два синих узких кольца |
синее широкое кольцо |
|
КД521Б |
– |
два серых узких кольца |
серое широкое кольцо |
|
КД521В |
– |
два жёлтых узких кольца |
жёлтое широкое кольцо |
|
КД521Г |
– |
два белых узких кольца |
белое широкое кольцо |
|
КД522А |
– |
чёрное широкое кольцо |
чёрное узкое кольцо |
|
КД522Б |
– |
чёрное широкое кольцо |
два чёрных узких кольца |
|
2Д522Б |
– |
чёрное широкое кольцо |
чёрная точка |
|
1N4148 |
– |
– |
чёрное кольцо |
|
КД805А |
серый |
– |
красное узкое и голубое широкое кольца |
|
КД906 |
белая полоса у четвёртого вывода |
– |
– |
|
2Д906А |
белая полоса у четвёртого вывода |
– |
– |
|
2Д906Б |
белая полоса у четвёртого вывода и красная точка |
– |
– |
|
2Д906В |
белая полоса у четвёртого вывода и две красные точки |
– |
– |
|
2Д906АТ (всеклиматика) |
белая полоса у четвёртого вывода и красная полоса у третьего вывода |
– |
– |
|
2Д906БТ (всеклиматика) |
белая полоса у четвёртого вывода и красная точка, красная полоса у третьего вывода |
– |
– |
|
2Д906ВТ (всеклиматика) |
белая полоса у четвёртого вывода и две красные точки, красная полоса у третьего вывода |
– |
– |
|
2Д906АОС |
белая полоса у четвёртого вывода и белая точка с противоположного торца |
– |
– |
|
2Д906БОС |
белая полоса у четвёртого вывода и красная точка, белая точка с противоположного торца |
– |
– |
|
2Д906ВОС |
белая полоса у четвёртого вывода и две красные точки, белая точка с противоположного торца |
– |
– |
|
2Д922А |
– |
белая точка |
– |
|
2Д922Б |
– |
зелёная точка |
– |
|
2Д922В |
– |
жёлтая точка |
– |
|
КД922А |
– |
красная точка |
– |
|
КД922Б |
– |
синяя точка |
– |
|
КД922В |
– |
оранжевая точка |
– |
|
КД923А |
– |
зелёное кольцо |
– |
|
КД927А |
– |
– |
два синих узких кольца |
|
КДС111А |
красная точка у 1-го вывода |
– |
||
КДС111Б |
зелёная точка у 1-го вывода |
– |
||
КДС111В |
жёлтая точка у 1-го вывода |
– |
||
КЦ121А1 |
– |
три белые точки |
– |
|
КЦ121Б1 |
– |
три белые точки |
цветная точка |
|
КЦ121В1 |
– |
две белые точки |
– |
|
КЦ121Г1 |
– |
две белые точки |
цветная точка |
|
КЦ121Д1 |
– |
белая точка |
– |
|
КЦ121Е1 |
– |
белая точка |
цветная точка |
|
КЦ422А |
точка отсутствует |
– |
чёрная точка |
|
КЦ422Б |
белая точка |
– |
чёрная точка |
|
КЦ422В |
чёрная точка |
– |
чёрная точка |
|
КЦ422Г |
зелёная точка |
– |
чёрная точка |
|
2А511А |
1 |
год |
месяц |
|
2А107А |
2 |
квартал |
год |
|
2А203А |
4 |
год |
месяц |
|
2А203Б |
5 |
год |
месяц |
|
3А111А |
8 |
квартал |
год |
|
3А111Б |
9 |
квартал |
год |
|
2А507А |
черная точка |
|
|
|
2А507Б |
желтая точка |
|
|
|
2А509А |
красная точка |
|
|
|
2А509Б |
синяя точка |
|
|
|
КА507А |
две черные точки |
|
|
|
КА507Б |
две желтые точки |
|
|
|
КА507В |
две красные точки |
|
|
|
Наименование | Цвет корпуса или метка | Метка у вывода | ||
Анод (+) | Катод (-) | |||
Д9Б | — | Красное кольцо | — | |
Д9В | — | Оранжевое или красное + оранжевое кольцо | — | |
Д9Г | — | Желтое или красное + желтое кольцо | — | |
Д9Д | — | Белое или красное + белое кольцо | — | |
Д9Е | — | Голубое или красное + голубое кольцо | — | |
Д9Ж | — | Зеленое или красное + зеленое кольцо | — | |
Д9И | — | Два желтых кольца | — | |
Д9К | — | Два белых кольца | — | |
Д9Л | — | Два зеленых кольца | — | |
Д9М | — | Два голубых кольца | — | |
КД102А | — | Зеленая точка | — | |
КД102Б | — | Синяя точка | — | |
2Д102А | — | Желтая точка | — | |
2Д102Б | — | Оранжевая точка | — | |
КД103А | Черный | Синяя точка | — | |
КД103Б | Зеленый | Желтая точка | — | |
2Д103А | — | Белая точка | — | |
КД104А | — | Красная точка | — | |
2Д104А | — | Белая точка | — | |
КД105Б | Желтая точка | Желтая или белая полоса | — | |
КД105В | Зеленая точка | Желтая или белая полоса | — | |
КД105Г | Красная точка | Желтая или белая полоса | — | |
КД105Д | Белая точка | Желтая или белая полоса | — | |
ГД107А | — | Черная точка | — | — |
ГД107Б | — | Серая точка | — | — |
КД106А | Белая точка | — | — | — |
КД109А | Белая точка | — | — | — |
КД109Б | Желтая точка | — | — | — |
КД109В | Зеленая точка | — | — | — |
КДС111А | Красная точка у первого вывода | — | — | — |
КДС111Б | Зеленая точка у первого вывода | — | — | — |
КДС111В | Желтая точка у первого вывода | — | — | — |
КД116Б1 | — | Красная точка | — | — |
2Д118А1 | — | Цветная точка | — | — |
КД208А | — | Зеленая полоса | — | |
КД209А | — | Красная полоса на торце | — | |
КД209Б | Зеленая точка | Красная полоса на торце | — | |
КД209В | Красная точка | Красная полоса на торце | — | |
КД209Г | Белая точка | Красная полоса на торце | — | |
2Д215А | — | Красная точка | — | — |
2Д216А | — | Красная точка | — | — |
2Д216Б | — | Зеленая точка | — | — |
2Д217А | — | Белая точка | — | — |
2Д217Б | — | Красная точка | — | — |
2Д218А | — | Цветная точка | — | — |
КД221А | — | Голубая точка | — | |
КД221Б | Белая точка | Голубая точка | — | |
КД221В | Черная точка | Голубая точка | — | |
КД221Г | Зеленая точка | Голубая точка | — | |
КД226А | — | — | Оранжевое кольцо | |
КД226Б | — | — | Красное кольцо | |
КД226В | — | — | Зеленое кольцо | |
КД226Г | — | — | Желтое кольцо | |
КД226Д | — | — | Белое кольцо | |
КД226Е | — | — | Голубое кольцо | |
2Д228А | — | Цветная точка | — | — |
2Д235А | — | Белая полоса | — | — |
2Д235Б | — | Красная полоса | — | — |
2Д236А | — | Цветная точка | — | — |
2Д236Б | — | Две цветных точки | — | — |
КД243А | — | — | Фиолетовое кольцо | |
КД243Б | — | — | Оранжевое кольцо | |
КД243В | — | — | Красное кольцо | |
КД243Г | — | — | Зеленое кольцо | |
КД243Д | — | — | Желтое кольцо | |
КД243Е | — | — | Белое кольцо | |
КД243Ж | — | — | Голубое кольцо | |
КД247А | — | — | Два фиолетовых кольца | |
КД247Б | — | — | Два оранжевых кольца | |
КД247В | — | — | Два красных кольца | |
КД247Г | — | — | Два зеленых кольца | |
КД247Д | — | — | Два желтых кольца | |
КД247Е | — | — | Два белых кольца | |
КД247Ж | — | — | Два голубых кольца | |
КД409А | Желтая точка | — | — | — |
КД410А | — | Красная точка | — | |
КД410Б | — | Синяя точка | — | |
2Д413А | — | Зеленая точка | — | — |
2Д413Б | — | Зеленая и красная точка | — | — |
КД413А | — | Белая точка | — | — |
КД413Б | — | Белая и красная точка | — | — |
КД417А | — | Белая точка | — | — |
2Д422А | Продольная красная черта | Красная полоса | — | — |
КД424А | — | — | Два голубых кольца | — |
КД424В | — | — | Два зеленых кольца | — |
КД424Г | — | — | Два красных кольца | — |
КД427А | — | Красная точка | — | — |
КД427Б | — | Оранжевая точка | — | — |
КД427В | — | Зеленая точка | — | — |
КД427Г | — | Желтая точка | — | — |
КД427Д | — | Белая точка | — | — |
КД509А | — | Синее узкое кольцо | Синее широкое кольцо | |
2Д509А | — | Синяя точка и узкое кольцо | Синее широкое кольцо | |
КД510А | — | Два узких зеленых кольца | Зеленое широкое кольцо | |
2Д510А | — | Зеленая точка и узкое кольцо | Зеленое широкое кольцо | |
ГД511А | — | Две голубые точки | — | — |
ГД511Б | — | Голубая и желтая точка | — | — |
ГД511В | — | Голубая и оранжевая точка | — | — |
КД512А | — | Красная точка | — | — |
КД514А | — | Желтая точка | — | — |
КД519А | — | Белая точка | — | — |
КД519Б | — | Красная точка | — | |
КД520А | — | Желтая точка | — | — |
КД521А | — | Два синих узких кольца | Синне широкое кольцо | |
КД521Б | — | Два серых узких кольца | Серое широкое кольцо | |
КД521В | — | Два желтых узких кольца | Желтое широкое кольцо | |
КД521Г | — | Два белых узких кольца | Белое широкое кольцо | |
КД521Д | — | Два узких зеленых кольца | Широкое зеленое кольцо | |
КД522А | — | Черное широкое кольцо | Черное узкое кольцо | |
КД522Б | — | Черное широкое кольцо | Два черных узких кольца | |
2Д522А | — | Черное широкое кольцо | Черная точка | |
1N4148 | — | — | Черное кольцо | |
2Д706АС9 | Буквы ЛС | — | — | — |
2Д707АС9 | Буквы МС | — | — | — |
2Д708А | — | — | Белое кольцо | — |
2Д708Б | — | — | Синее кольцо | — |
2Д803АС9 | Буквы НС | — | — | — |
2Д806А | Две красные точки | — | — | — |
2Д806Б | Красная и белая точки | — | — | — |
КД808А | — | — | Белое кольцо | — |
2Д809А | Голубое кольцо | — | — | — |
2Д809Б | Красное кольцо | — | — | — |
2Д906А | Белая точка и знак у 4-го вывода | — | — | — |
2Д906Б | Красная точка и знак у 4-го вывода | — | — | — |
2Д906В | Две красных точки и знак у 4-го вывода | — | — | — |
2Д921А | Белая точка | — | — | — |
2Д921Б | Зеленая точка | — | — | — |
2Д922А | — | Белая точка | — | — |
2Д922Б | — | Зеленая точка | — | — |
2Д922В | — | Желтая точка | — | — |
КД922А | — | Красная точка | — | — |
КД922Б | — | Синяя точка | — | — |
КД922В | — | Оранжевая точка | — | — |
КД923А | — | Зеленое кольцо | — | — |
2Д924А | Две белые точки | — | — | — |
2Д925А | Две черные точки | — | — | — |
2Д925Б | Черная и белая точки | — | — | — |
2Д926А | — | — | Красная полоса | — |
2Д927А | — | — | Синее кольцо | — |
Принцип работы диодов для чайников
Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.
Принцип работы:
- Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
- Между двумя электродами происходит образование электрического поля.
- Если анод обладает положительным потенциалом, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
- Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
- Все электроны, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.
- Поток всех электронов, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.
Устройство
Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:
- Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
- Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
- Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.
- Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
- Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.
- Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.
Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.
Назначение
Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:
- Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
- Диодные детекторы получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
- Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.
- Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
- Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.
Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.
Плюсы и минусы
Перед заключением можно обобщить всю информацию о диодах и составить список их преимуществ и недостатков.
Плюсы:
- Невысокая цена диодов.
- Отличный КПД.
- Высокий ресурс работы.
- Маленькие размеры, что позволяет удобно их размещать на схемах.
- Возможность использования диода в переменном токе.
Из минусов, пожалуй, можно выделить то, что не существует полупроводникового типа для высоких напряжений в несколько киловольт. Поэтому придется применять более старые ламповые аналоги. Также воздействие высоких температур неблагоприятно сказывается на работе и состоянии элемента.
Прямое включение диода
На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.
Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:
- Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
- Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
- Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
- Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
- Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
- Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
- Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.
Диодные схемы
к оглавлению
Упражнения
Методические указания До настоящей главы были рассмотрены процессы в линейных схемах. Однако при анализе схем с реальными элементами, в частности с диодами, приходится учитывать нелинейность их характеристик, что отражается и на методике расчета таких схем. Рассмотрим простейшие методы расчета нелинейных цепей, используемые для решения задач, приведенных в данной и последующих главах. Вольтамперная характеристика диода Анализ физических процессов в диоде позволяет получить выражение для его ВАХ в экспоненциальном виде:
(9.10)
где Is — ток насыщения, (рт — тепловой потенциал, Iд Uд — ток диода и напряжение на нем, соответственно. Это простейший случай задания ВАХ диода в аналитическом виде. Можно снимать характеристику диода экспериментально по точкам, как это делалось в разделе 9.1. Тогда характеристика будет представлена в табличном виде. Наконец, ВАХ может быть представлена в графическом виде, что довольно часто применяется для представления типовых характеристик в справочных данных. ВАХ диода в графическом виде показана на. рис. 9.21.
Графический метод Этот метод основан на непосредственном использовании ВАХ диода, заданной в графическом виде. Графический метод наиболее пригоден, когда в схеме имеется только один диод. Тогда схему можно разделить на две части: линейный неидеальный генератор напряжения или тока (активный двухполюсник) и нелинейный (пассивный двухполюсник), а для расчета использовать метод эквивалентного генератора. Простейшая схема. На рис. 9.22 представлена простейшая схема для такого анализа. Ток Iд диода и напряжение Uд на нем связаны между собой следующими уравнениями:
Уравнение (9.12) описывает ВАХ диода, которая задана в графическом виде на рис. 9.22 (кривая 1). Уравнение (9.11) отражает нагрузочную характеристику неидеального источника ЭДС, которая часто называется нагрузочной прямой (наклонная линия 2 на рис. 9.22). Нагрузочная прямая пересекает ось напряжения в точке А и отсекает на этой оси отрезок ОА, численно равный напряжению холостого хода источника питания Е. Ось тока нагрузочная прямая пересекает в точке В, отсекая на этой оси отрезок 0В, численно равный максимальному току E/R цепи. ВАХ диода и нагрузочная прямая пересекаются в точке С. Эта точка является решением системы уравнений (9. 11), (9.12) в графическом виде. Координаты I*пр и U*np точки С являются искомыми током и напряжением диода соответственно. Напряжение источника Питания может иметь любую форму (например, синусоидальную). Построение временной диаграммы тока диода для этого случая показано на рис. 9.23. Для каждого момента времени (t1, t2, tз и т. д.) необходимо найти мгновенные значения напряжения источника питания e(t) и построить соответствующую нагрузочную прямую. Точки пересечения нагрузочных прямых с ВАХ диода определяют при этом мгновенные значения тока диода для моментов времени t1, t2, tз
При последовательном, параллельном или смешанном соединении нескольких диодов в схеме их можно заменить одним нелинейным двухполюсником, после чего задача сводится к предыдущей. Рассмотрим такую методику решения для различных случаев соединения диодов. Последовательное включение диодов. Пусть в схеме два диода включены последовательно, как это показано на рис. 9.24. Прямые ветви ВАХ диодов VI, V2 представлены на рис. 9.24 кривыми 1 и 2 соответственно. Два последовательно включенных диода можно представить как один эквивалентный нелинейный двухполюсник, например эквивалентный диод. Поскольку напряжение Unp на этом эквивалентном диоде равно сумме напряжения Unp1 диода VI и напряжения Unp2 диода V2, для построения ВАХ эквивалентного диода необходимо сложить ВАХ отдельных диодов (кривые 1 и 2 на рис. 9.24) по напряжению. В результате получается кривая 3 (рис. 9.24). Теперь задача сведена к предыдущей. Необходимо провести нагрузочную прямую АВ и найти ее пересечение с ВАХ эквивалентного диода. Эти линии пересекаются в точке С с координатами I*пр и U*np. Зная ток, можно по ВАХ диодов найти напряжения U*np1 и U*np2-В рассмотренном примере диоды смещены в прямом направлении. Рассмотрим такую же схему при обратном смещении (рис. 9.25). Обратные ветви ВАХ диодов VI, V2 представлены на рис. 9.25 кривыми 1 и 2 соответственно. По аналогии с рассмотренным случаем необходимо сложить ВАХ диодов по напряжению. В результате получается кривая 3 (рис. 9.25). Точка С пересечения результирующей ВАХ с нагрузочной прямой дает обратный ток диодов I*ов и обратное напряжение и*ов. Пересечение с характеристиками диодов прямой, параллельной оси напряжений и проходящей через точку С, дает напряжения на диодах U*OBI и U*oB2-Следует обратить внимание на то, что при последовательном включении диодов обратные напряжения на них оказываются неодинаковыми. Причина заключается в неидентичности обратных ветвей ВАХ диодов. Для выравнивания обратных напряжений на диодах необходимо ввести в схему дополнительные элементы (например, включить параллельно диодам выравнивающие резисторы).
Параллельное включение диодов.
Рассмотрим аналогичную методику для параллельного включения диодов (рис. 9.26). Два параллельно включенных диода можно рассматривать как один эквивалентный нелинейный двухполюсник, например эквивалентный диод. Поскольку ток 1пр этого эквивалентного диода равен сумме тока Inp1 диода VI и тока 1пр2 диода V2, для построения ВАХ эквивалентного диода необходимо сложить ВАХ отдельных диодов (ветви 1 и 2 на рис. 9.26) по току. В результате получается кривая 3 нарис. 9.26. Теперь задача сведена к решенной ранее. Необходимо провести нагрузочную прямую АВ и найти ее пересечение с ВАХ эквивалентного диода. Эти линии пересекаются в точке С. В результате получаем напряжение U*np, которое одинаково для обоих диодов VI и V2. Зная это напряжение, можно по ВАХ диодов найти искомые токи I*np1 и I*пр2-Следует обратить внимание на то, что при параллельном включении диодов их токи оказываются неодинаковыми. Причиной этого служит неидентичность прямых ветвей ВАХ диодов. Для выравнивания токов необходимо ввести в схему дополнительные элементы (например, включить последовательно с каждым диодом выравнивающий резистор).
Графоаналитический метод
При графоаналитическом методе имеются два этапа решения. Первый заключается в аппроксимации графически заданной ВАХ аналитическим выражением, второй — в решении систем нелинейных уравнений, составленных по законам Кирхгофа с использованием этого выражения. Если, например, в системе уравнений (9. 11), (9.12) в качестве второго уравнения использовать (9.10), то система станет трансцендентной и решение невозможно будет получить в аналитическом виде. Наиболее распространенным видом аппроксимации является линеаризация ВАХ. В этом случае диод замещается моделью из простейших линейных элементов. Для прямой и обратной ветвей ВАХ эти модели различны. На рис. 9.27 показана прямая ветвь ВАХ диода (линия 1) и аппроксимирующий эту ветвь отрезок прямой 2. Уравнение линейной аппроксимации имеет вид: Uд = Кдиф.пр Iд + Uo, (9.13) где Кдиф.пр — дифференциальное сопротивление диода при прямом смещении, Uo — пороговое напряжение. Для определения величины Кдиф. пр необходимо выбрать на аппроксимирующей прямой (прямая 2 на рис. 9.27) две произвольные точки (одна из них может лежать на оси напряжения). Для этих точек нужно найти разность напряжений и разность токов, а затем разделить первую разность на вторую. Это и будет искомая величина. Модель диода при прямом смещении, состоящая из последовательно соединенных идеального источника ЭДС и сопротивления, также показана на рис. 9.27. На рис. 9.28 показана обратная ветвь ВАХ диода (кривая 1) и аппроксимирующий эту ветвь отрезок прямой 2. Уравнение для такой линейной аппроксимации имеет вид:
(9.14)
где Кдиф. ов — динамическое сопротивление диода при обратном смещении, Io — пороговый ток. Величина R диф.ов определяется тем же способом, что и величина Rдиф. пр. Далее прямое и обратное дифференциальное сопротивления диода RдиФ. пр и R диФ. ОБ будем обозначать
одинаково через Rдиф различая эти обозначения лишь там, где это необходимо по тексту. ВАХ диода при обратном смещении описывается выражением (9.14). Это же выражение справедливо для двухполюсника, показанного на рис. 9.28. Поэтому замена диода двухполюсником будет эквивалентной. Поскольку теперь ВАХ диода имеет два различных аналитических выражения и две модели (для прямого и обратного участков характеристики), необходимо определить, какое из них использовать. Для этого следует предварительно выяснить, в каком состоянии (прямом или обратном) находится диод в исходной схеме. В относительно простых схемах состояние диода не вызывает сомнений. В более сложных схемах после окончания расчета необходимо проверить начальное предположение о состоянии каждого из диодов. Если изначально считалось, что диод работает при прямом (обратном) смещении, а в результате расчета его ток оказался отрицательным (положительным), то предположение о состоянии диода неверно. Необходимо использовать другое выражение для ВАХ диода (и другую модель) и повторить расчет. Полученные выражения (9.13) и (9.14) можно использовать для решения конкретных задач. Если прямое падение напряжения на открытом диоде пренебрежимо мало по сравнению с напряжениями на других элементах схемы, то реальную прямую ветвь 1 ВАХ диода на рис. 9.21 можно заменить вертикальным прямым отрезком 3. В этом случае при расчете схемы можно считать, что выводы диода (анод и катод) короткозамкнуты. Если обратный ток закрытого диода пренебрежимо мал по сравнению с токами других элементов схемы, то реальную обратную ветвь 2 ВАХ диода можно заменить горизонтальным отрезком 4. В этом случае при расчете схемы можно считать, что цепь с диодом разорвана. Ясно, что обе идеальные модели являются предельными частными случаями линеаризации характеристик. При этом решение задач тривиально, и такие случаи не рассматриваются. Простейшая схема с одним диодом (рис. 9.22) с учетом аппроксимации (9.13) описывается следующей системой уравнений:
Решение этой системы дает выражение для тока диода:
(9.17)
Последовательное включение диодов. Схема с двумя последовательно включенными диодами при прямом включении (рис. 9.24) описывается системой уравнении:
где Rдиф.np1 Rдиф. при — дифференциальные сопротивления диодов VI, V2 при прямом смещении, Uo1, Uo2 — пороговые напряжения диодов VI, V2. Схема замещения, соответствующая этому случаю, приведена на .рис. 9.29. Ток диодов определяется выражением:
(9.21)
Схема с двумя последовательно включенными диодами при обратном смещении (см. рис. 9.25) с учетом аппроксимации (9.14) описывается системой уравнении:
где Rдиф. OBI, RДИФ.ОБ2 — дифференциальные сопротивления диодов VI, V2 при обратном смещении, lo1, Io2 — пороговые токи диодов VI, V2. Схема замещения, соответствующая этому случаю, приведена на рис. 9.30. Ток диодов определяется выражением:
(9.25)
Ток Ioб отрицателен, так как к диодам приложено обратное напряжение.
Параллельное включение диодов. Схема с двумя параллельно включенными диодами (см. рис. 9.26) с учетом аппроксимации (9.13) замещается схемой рис. 9,31 и описывается системой уравнений:
Напряжение на диодах определяется по методу узловых потенциалов выражением:
(9.30)
Токи диодов VI, V2 можно определить, если подставить (9.30) в выражения для токов (9.28), (9.29). Целесообразность использования того или иного из рассмотренных методов расчета определяется условиями конкретной задачи.
Расчет схем с одним диодом.
Предлагаемые в разделе схемы с одним диодом (файлы с9_080…с9_111) содержат линейную часть с усложненной структурой. Для использования графического метода необходимо предварительно заменить линейную часть схемы эквивалентным генератором. Рассмотрим методику такого преобразования. Пусть в схеме имеется только один нелинейный элемент, например диод. Выделим этот диод из всей схемы, как это показано на рис. 9.32а. Оставшуюся линейную часть схемы можно представить в виде эквивалентного активного двухполюсника, который показан на рис. 9.326. Этот двухполюсник состоит из двух элементов: эквивалентного источника ЭДС ЕЭКВ и эквивалентного резистора Rэкв (см. раздел 2.1 в части, касающейся неидеальных источников напряжения). Величину ЕЭКВ легко измерить в режиме холостого хода, подключив вольтметр вместо диода. Измеренное напряжение и равно искомой величине Едкв. Для определения величины Rэкв можно было бы измерить ток короткого замыкания двухполюсника, а затем разделить Еэкв на этот ток. Такой путь иногда используется при экспериментальном определении параметров эквивалентного двухполюсника. При расчете Rэкв удобнее принять Еэкв=0 и определить сопротивление двухполюсника со стороны его выводов. При определении эквивалентного сопротивления выводы источников ЭДС в исходной схеме необходимо закоротить, а ветви с источниками тока — разомкнуть. То же самое необходимо сделать и в реальной схеме при измерении сопротивления. В схеме измерения, приведенной нa puc. 9.336 выводы источника ЭДС закорочены, а вместо диода к выводам двухполюсника подключен мультиметр в режиме омметра. Расчет схем с несколькими диодами. При расчете схем, приведенных в файлах с9_120…с9_137, необходимо заменить диоды эквивалентными схемами. В результате такой замены будет получена линейная расчетная схема. Методами расчета линейных цепей можно определить токи диодов и напряжения на них. После расчета схемы необходимо проверить начальные предположения о состоянии каждого из диодов (прямое или обратное смещение). В результате расчета может оказаться, что ток диода, замененного эквивалентной схемой для прямого включения, получился отрицательным. Это означает, что изначально было сделано неверное предположение о прямом включении этого диода. Необходимо заменить такой диод его эквивалентной схемой для обратного смещения и повторить весь расчет. В качестве схемы замещения для обратной ветви ВАХ в этих задачах применяется простейший вариант — разрыв. В экспериментах с моделями на основе идеального диода
обратный ток равен нулю. Возможен и другой случай: ток диода, замененного эквивалентной схемой для обратного включения, оказался положительным. Это означает, что изначально было сделано неверное предположение об обратном включении диода. Необходимо заменить диод его эквивалентной схемой для прямого смещения и повторить расчет.
Задачи для самостоятельного исследования Схемы с одним диодом Каждая из представленных ниже задач (файлы с9_80… с9_87) содержит схему с одним диодом. ВАХ этого диода показана на рис. 9.34. Найти ток и напряжение диода графическим методом и проверить решение на Electronics Workbench. Аналогичные задачи с9_88…с9_111 имеются на прилагаемой к книге дискете. При отсутствии дискеты полный перечень задач, прилагаемых к книге, можно взять на сайте издательского дома «ДОДЭКА» (www.dodeca.ru).
Варианты схем
Схемы с несколькими диодами В схемах, представленных в файлах с9_120…с9_137, найти токи и напряжения диодов. Модели диодов, приведенных в этих схемах, получены путем корректировки параметров идеального диода. В обозначении диодов, приведенных в схемах, цифры соответствуют параметрам схемы замещения диода при линейной аппроксимации (рис. 9.27). Цифра, следующая за символом а, обозначает сопротивление диода в Омах, следующая за ней через дефис цифра — прямое падение напряжения в вольтах. Например, d5-0.7: Rдпр= 5 Ом, Uдпр = 0,7 В. Варианты схем
к оглавлению
Знаете ли Вы,
в чем ложность понятия «физический вакуум»?
Физический вакуум
— понятие релятивистской квантовой физики, под ним там понимают низшее (основное) энергетическое состояние квантованного поля, обладающее нулевыми импульсом, моментом импульса и другими квантовыми числами. Физическим вакуумом релятивистские теоретики называют полностью лишённое вещества пространство, заполненное неизмеряемым, а значит, лишь воображаемым полем. Такое состояние по мнению релятивистов не является абсолютной пустотой, но пространством, заполненным некими фантомными (виртуальными) частицами. Релятивистская квантовая теория поля утверждает, что, в согласии с принципом неопределённости Гейзенберга, в физическом вакууме постоянно рождаются и исчезают виртуальные, то есть кажущиеся (кому кажущиеся?), частицы: происходят так называемые нулевые колебания полей. Виртуальные частицы физического вакуума, а следовательно, он сам, по определению не имеют системы отсчета, так как в противном случае нарушался бы принцип относительности Эйнштейна, на котором основывается теория относительности (то есть стала бы возможной абсолютная система измерения с отсчетом от частиц физического вакуума, что в свою очередь однозначно опровергло бы принцип относительности, на котором постороена СТО). Таким образом, физический вакуум и его частицы не есть элементы физического мира, но лишь элементы теории относительности, которые существуют не в реальном мире, но лишь в релятивистских формулах, нарушая при этом принцип причинности (возникают и исчезают беспричинно), принцип объективности (виртуальные частицы можно считать в зависимсоти от желания теоретика либо существующими, либо не существующими), принцип фактической измеримости (не наблюдаемы, не имеют своей ИСО).
Когда тот или иной физик использует понятие «физический вакуум», он либо не понимает абсурдности этого термина, либо лукавит, являясь скрытым или явным приверженцем релятивистской идеологии.
Понять абсурдность этого понятия легче всего обратившись к истокам его возникновения. Рождено оно было Полем Дираком в 1930-х, когда стало ясно, что отрицание эфира в чистом виде, как это делал великий математик, но посредственный физик Анри Пуанкаре, уже нельзя. Слишком много фактов противоречит этому.
Для защиты релятивизма Поль Дирак ввел афизическое и алогичное понятие отрицательной энергии, а затем и существование «моря» двух компенсирующих друг друга энергий в вакууме — положительной и отрицательной, а также «моря» компенсирующих друг друга частиц — виртуальных (то есть кажущихся) электронов и позитронов в вакууме.
Однако такая постановка является внутренне противоречивой (виртуальные частицы ненаблюдаемы и их по произволу можно считать в одном случае отсутствующими, а в другом — присутствующими) и противоречащей релятивизму (то есть отрицанию эфира, так как при наличии таких частиц в вакууме релятивизм уже просто невозможен). Подробнее читайте в FAQ по эфирной физике.
Обратное включение диода
Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:
- Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
- Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
- По мере роста обратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
- В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.
Триоды
Данный вид электронных элементов чем-то схож с диодом, однако выполняет другие функции и имеет свою конструкцию.
Основное различие между диодом и триодом в том, что последний имеет три вывода и в его отношении чаще используется название «транзистор». Принцип работы основан на управлении токами в выходных цепях с помощью небольшого сигнала.
Диоды и триоды (транзисторы) применяются практически в каждом электронном устройстве. В том числе и процессорах.
Прямое и обратное напряжение
Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:
- Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
- Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.
Сопротивление p-n-перехода является постоянно меняющимся показателем, в первую очередь на него оказывает влияние прямое напряжение, подающееся непосредственно на диод. Если напряжение увеличивается, то показатели сопротивления перехода будут пропорционально уменьшаться.
Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.
История появления
Работы, связанные с диодами, начали вести параллельно сразу два учёных — британец Фредерик Гутри и немец Карл Браун. Открытия первого были основаны на ламповых диодах, второго — на твердотельных. Однако развитие науки того времени не позволило совершить большой рывок в этом направлении, но дали новую пищу для ума.
Затем через несколько лет открытие диодов заново произвёл Томас Эдисон и в дальнейшем запатентовал изобретение. Однако по каким-то причинам, в своих работах применения ему на нашлось. Поэтому развитие диодной технологии продолжали другие учёные в разные годы.
Кстати, до начала 20 века диоды назывались выпрямителями. Затем учёный Вильям Генри Иклс применил два корня слов — di и odos. Первое с греческого переводится как «два», второе — «путь». Таким образом, слово «диод» означает «два пути».
Работа диода и его вольт-амперная характеристика
Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.
Подобный график можно описать следующим образом:
- Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
- Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
- Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
- Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
- По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
- Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
- Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.
Новая система обозначений
Новая система маркировки диодов более совершенна. Она состоит из четырех элементов.
Первый элемент (буква или цифра) указывает исходный полупроводниковый материал, из которого изготовлен диод: Г или 1 — германий* К или 2 — кремний, А или 3 — арсенид галлия, И или 4 — фосфид индия.
Второй элемент — буква, показывающая класс или группу диода.
Третий элемент — число, определяющее назначение или электрические свойства диода.
Четвертый элемент указывает порядковый номер технологической разработки диода и обозначается от А до Я.
Например:
- диод КД202А расшифровывается: К — материал, кремний, Д — диод выпрямительный, 202 — назначение и номер разработки, А — разновидность;
- 2C920 — кремниевый стабилитрон большой мощности разновидности типа А;
- АИ301Б — арсенид галлиевый туннельный диод переключающей разновидности типа Б.
Иногда встречаются диоды, обозначенные по устаревшим системам: ДГ-Ц21, Д7А, Д226Б, Д18. Диоды Д7 отличаются от диодов ДГ-Ц цельнометаллической конструкцией корпуса, вследствие чего они надежнее работают во влажной атмосфере.
Германиевые диоды типа ДГ-Ц21…ДГ-Ц27 и близкие к ним по характеристикам диоды Д7А…Д7Ж обычно используют в выпрямителях для питания радиоаппаратуры от сети переменного тока.
В условное обозначение диода не всегда входят некоторые технические данные, поэтому их необходимо искать в справочниках по полупроводниковым приборам.
Одним из исключений является обозначение для некоторых диодов с буквами КС или цифрой вместо К (например, 2С) — кремниевые стабилитроны и стабисторы.
После этих обозначений стоит три цифры, если это первые цифры: 1 или 4, то взяв последние две цифры и разделив их на 10 получим напряжение стабилизации Uст.
Например:
- КС107А — стабистор, Uст = 0,7 В,
- 2С133А — стабилитрон, Uст = 3,3 В.
Если первая цифра 2 или 5, то последние две цифры показывают Uст, например:
- КС 213Б — Uст = 13 В,
- 2С 291А — Uст = 91 В.
Еесли цифра 6, то к последним двум цифрам нужно прибавить 100 В, например: КС 680А — Uст = 180 В.
Основные неисправности диодов
Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.
Всего выделяют 3 основных типа распространенных неисправностей:
- Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного мультиметра, который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
- При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
- Утечка, во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.
Пробой p-n-перехода
Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.
Обычно различается несколько видов:
- Тепловые пробои, которые вызваны резким повышением температуры и последующим перегревом.
- Электрические пробои, возникающие под воздействием тока на переход.
График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.
Электрический пробой
Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.
При этом, пробои такого типа делятся на две разновидности:
- Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
- Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.
Тепловой пробой
Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.
Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:
- Рост колебания атомов, входящих в состав кристалла.
- Попадание электронов в проводимую зону.
- Резкое повышение температуры.
- Разрушение и деформация структуры кристалла.
- Полный выход из строя и поломка всего радиокомпонента.
Немного интересных сведений о диодах
Первые экземпляры выпускались с применением малой точности. Поэтому разброс получившихся характеристик диодов был очень большим, вследствие чего уже готовые приборы приходилось, что называется, «разбраковывать». То есть, некоторые диоды, казалось бы, одной серии могли получить совершенно разные свойства. После отсева, элементы маркировались в соответствии с фактическими характеристиками.
Диоды, изготовленные в стеклянном корпусе, имеют одну интересную особенность — чувствительность к свету. То есть если прибор, в составе которого имеется такой элемент, имеет открывающуюся крышку, то работать вся схема может по-разному в закрытом и открытом состоянии.
Идентификация диода, анода, катода (#2 Easy Methods, 2022)
Тестирование компонентов
Аббас
Есть два простых метода, которые мы можем использовать для идентификации анода и катода диода. Первый — найти серую полосу на корпусе диода — это вывод катода. Второй метод предполагает использование тестера компонентов M328.
В большинстве случаев вы будете использовать первый метод. Второй метод — это просто еще одна альтернатива, позволяющая облегчить вашу жизнь и принести немного удовольствия в вашу лабораторию.
Привет, я Аббас. В оставшейся части статьи я подробно объясню вышеупомянутые методы. В конце концов, вы должны быть уверены, что сможете идентифицировать анод и катод любого данного диода, включая светодиоды
. Я не идеален, и эта статья не будет идеальной. Это всего лишь мои ограниченные знания, которые я пытаюсь вам как-то помочь.
Надеюсь, вам понравится.
Содержание
- Диод Анод Катод Идентификация
- Метод 1: визуальный осмотр
- Метод 2: Использование тестера M328
- Заключение
Диод Анод Катод Идентификация
Диод представляет собой полупроводниковый компонент с двумя выводами. Он позволяет току течь только в одном направлении.
Для правильного протекания тока диод должен находиться в режиме прямого смещения, т. е. его катодный вывод должен быть подключен к отрицательному выводу источника напряжения, а анод должен быть подключен к положительному выводу источника напряжения.
Но вопрос в том, как узнать, какая клемма является анодом, а какая катодом, чтобы мы могли правильно сместить его для наших цепей.
Давайте узнаем ниже.
Метод 1: Визуальный осмотр
Этот метод используется чаще всего. Вы также будете использовать его много раз.
В этом методе мы просто берем диод, который мы хотим узнать, правильный вывод и выполняем следующие шаги:
- Берем диод
- Ищем серую полосу на корпусе диода
- После идентификации полосы.
- Отметьте терминал, на котором вы идентифицируете бар.
- Этот вывод является отрицательным катодом.
- Второй — положительный анод — это так просто
Этот метод не работает, если у вас есть диод без полоски на нем, т. е. его полоска со временем была удалена.
Рассмотрим этапы идентификации анода и катода светодиода.
Светодиод — сокращение от светоизлучающий диод. По сути, это тип диода, который мы используем для индикации почти в каждом электронном продукте и устройстве.
Светодиоды бывают разных размеров и цветов. Чтобы правильно с ними работать, вы должны подключить их в режиме прямого смещения, иначе они не будут светиться, а в некоторых худших случаях вы можете перегореть светодиодами.
Выполните следующие шаги, чтобы определить клеммы любого светодиода.
- Возьми свой светодиод
- Найдите длинную клемму между двумя указанными ножками.
- Эта длинная ножка — положительный анод
- Более короткая — отрицательный катод — ее легко идентифицировать.
Теперь этот метод не работает, если у вас есть старый б/у светодиод, длина ножек которого такая же. Или трудно сказать, какой терминал короче другого.
В таких случаях выполните следующие действия.
- Возьмите свой светодиод

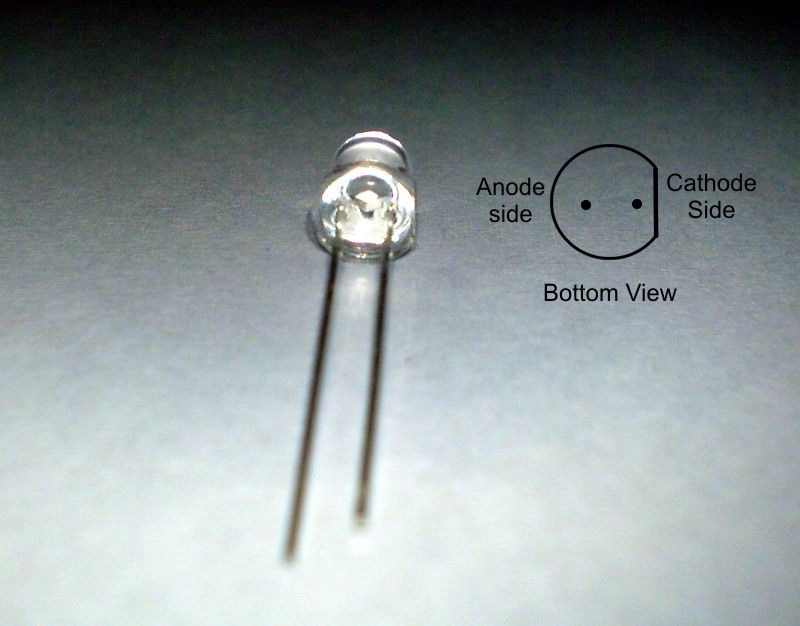

- Найдите сторону среза (вы обязательно увидите небольшую сторону среза в любом светодиоде)
- Эта сторона среза является вашим положительным анодом
- Другая клемма автоматически становится вашим отрицательным катодом.
Вышеуказанные методы используются для каждого светодиода. Неважно, какой размер или форма у светодиода — эти шаги необходимо выполнить, чтобы точно определить правильные контактные клеммы.
Разумеется, существуют и другие типы диодов, например диод Zenor.
Выполните следующие действия для выводов диода Zenor:
- Возьмите диод Zenor
- Найдите черную тонкую полоску на его корпусе.
- Эта клемма с черной линией является отрицательным катодом
- Другая клемма является вашим положительным анодом.
Сейчас практически известно, что для того, чтобы узнать катод любого типа диода — ищите планку. Цвет полосы может быть любым, просто обозначьте его. Это ваш катод, а другой терминал по умолчанию будет вашим положительным анодом.
Описанный выше общий метод поиска полосы также применим и к диодам SMD.
SMD-диоды — крошечные устройства, но если вы внимательно посмотрите на них, то обязательно увидите полоску. Этот бар — ваш катод.
Это относится и к светодиодам SMD.
Единственным ограничением этого метода является то, что если ваш стержень был удален со временем, вы не можете использовать этот метод. Тогда вам следует рассмотреть другие связанные методы.
Способ 2: с помощью тестера M328
По моему мнению, вы будете использовать описанные выше методы до конца своей жизни, связанной с электроникой.
Потому что они просты и понятны.
Но я также думаю, что жизнь — это изучение новых вещей, жизнь — это получение нового опыта.
Вот почему я включаю этот метод. Это может стать вашим новым жизненным опытом. Вы также можете добавить M328 в свою коллекцию лабораторного оборудования.
Хорошо!
Тестер компонентов M328 — это устройство, которое помогает нам:
- Идентификация различных электронных компонентов
- Помогает проверить исправность компонента
- Помогает определить конфигурацию контактов различных электронных компонентов, включая диоды и транзисторы любого типа
- Также дает принципиальную схему компонентов тестирования и всех связанных значений параметров за считанные секунды.
Итак, как мы можем использовать M328 для идентификации анода и катода диода? Ну, это очень легко.
M328Выполните следующие шаги, и все готово.
- Возьмите тестер M328
- Возьмите диод, который вы хотите проверить на наличие правильных контактов
- Поместите диод в тестер компонентов
- Нажмите кнопку проверки.
- Получите результаты на дисплее.
- Результаты будут представлены в виде электрической схемы с правильной конфигурацией контактов. – это так просто.
Преимущество этого метода в том, что вы можете проверить выводы любого диода. Вы можете проверить диод, даже если его планка со временем или по какой-либо причине полностью удалилась.
Мне нравится Тестер компонентов M328 (ссылка на продукт) по разным причинам. Это весело, когда вы помещаете компонент, нажимаете тест и видите всю связанную информацию прямо на одном экране. Если вам это тоже нравится, купите себе.
Вывод
Диод представляет собой пассивный компонент с двумя выводами. Чтобы правильно с ним работать, вы должны определить его правильную конфигурацию контактов, как и любой другой электронный компонент.
Под правой конфигурацией контактов я подразумеваю, какая клемма является анодом (положительная клемма), а какая — отрицательным катодом.
В этой статье мы попытаемся рассмотреть некоторые методы идентификации анода и катода диода.
Первый метод — визуальный осмотр. В этом методе мы ищем серую полосу на корпусе любого диода. Как только мы его находим – это наш отрицательный катод. Другой — положительный анод.
Для второго метода требуется тестер компонентов M328. В этом методе мы просто помещаем наш диод в тестер M328, нажимаем кнопку проверки и получаем точные результаты в кратчайшие сроки.
Ну вот, ребята.
Надеюсь, вам понравилась эта статья.
Спасибо и счастливой жизни.
Другие полезные посты:
- #13 Функции диода в цепи (основная роль диода)
- Признаки неисправного диода (как узнать, неисправен ли диод)
- Идентификация выводов немаркированных диодов (простое решение)
- # 10 Функции конденсатора в цепях (некоторые наилучшие варианты использования)
- Функции резистора (#3 роль резистора в цепях)
- Как проверить диод без мультиметра (простые решения)
- Изучение основ диода [Простое и быстрое объяснение]
Аббас
Привет. Я очень рад тебя видеть. Я люблю электронику с детства, получил степень бакалавра в области электроники, степень магистра в области ВЧ и СВЧ.
В этом блоге я делюсь своими знаниями об электронике, проектировании схем микроволновых печей, и вместе мы отлично проводим время. Надеюсь, он будет вам полезен и вам понравится.
печатных плат — Откуда производители печатных плат знают, как ориентировать поляризованные компоненты?
\$\начало группы\$
Допустим, в моей цепи есть диод или поляризованный конденсатор.
Откуда производители печатных плат знают, как ориентировать деталь на печатной плате?
Например, когда я создаю деталь в Altium, я просто определяю, какой вывод является выводом 1, а какой — выводом 2. Пока схема соответствует печатной плате, она не выдает ошибку.
Другими словами, есть ли что-то, что связывает выводы на схеме и контактные площадки на печатной плате с реальными выводами компонента?
Я не видел в спецификациях диодов, где бы говорилось, что «вывод 1 должен быть катодом, а вывод 2 должен быть анодом», если только это не указано, а я тупой.
- конструкция печатной платы
- изготовление печатной платы
- сборка печатной платы
\$\конечная группа\$
2
\$\начало группы\$
Другими словами, есть ли что-то, что связывает выводы на схеме и контактные площадки на печатной плате с реальными выводами компонента?
Нет, точно так же, как не существует стандарта того, должны ли анод и катод в символе или посадочном месте диода быть выводом 1 или выводом 2. Вы можете использовать соответствующий посадочный отпечаток с используемым символом схемы.
Компонент на ленте может располагаться в любом направлении, и вам нужно посмотреть в техпаспорт или на маркировку на компоненте, физически расположенном на катушке с лентой, чтобы узнать.
Вы разбираете это с помощью двустороннего человеческого общения (т. е. примечания сборщику. Лучше всего схема, а четкая шелкография еще лучше.), а парень настраивает машину для захвата и размещения.
У меня были случаи, когда парень игнорировал диаграммы, сопровождавшие мои заметки, и предполагал, что шелкографические «точки» (не столько точки, сколько маленькие случайные линейные деления, которые были артефактами посадочных мест в библиотеке, которую я использовал), плавающие вокруг различных компонентов на на плате были индикаторы для вывода 1. Все микросхемы пришли задом наперед. Отпечатки IC, используемые в этом случае, не имели четкой маркировки контакта 1 на шелкографии, за исключением того факта, что он всегда был в верхнем левом углу, когда читался в вертикальном положении RefDes, поэтому я включил диаграмму. Диоды в этом случае не были частью схемы, но и не были проблемой, потому что я просмотрел их посадочные места и вручную убедился, что все используемые посадочные места имеют белую линию полярности или фактический символ диода для их шелкографии. В конце концов, я собирался отлаживать и переделывать плату, и мне нужно было знать полярность, глядя на плату. Я предполагаю, что парень, устанавливающий сборку, просто посмотрел, как диод сидит в катушке, поскольку на упаковке SMD также была белая линия полярности. Сомневаюсь, что он заходил в техпаспорт на каждый диод и смотрел информацию на упаковке.
Это гораздо более серьезная проблема для некоторых компонентов, таких как фотодиоды SMD, которые из-за отсутствия препятствий на лицевой стороне не могут иметь маркировки полярности на компоненте. Единственный способ узнать, какой контакт является анодом, а какой катодом, — это посмотреть, какой вывод больше, а какой меньше, но чтобы узнать, какой из них вам нужен, обратитесь к техническому описанию. В этом случае вам действительно нужно перейти к техническому описанию и посмотреть информацию на упаковке, чтобы увидеть, как они попадают в катушку. Это большая боль. Я бы, вероятно, отправил снимок каждой страницы описания диода, содержащей эту информацию, как часть примечаний.
\$\конечная группа\$
9
\$\начало группы\$
Я не видел в даташитах на диоды, где написано «вывод 1 должен быть катод, контакт 2 должен быть анодом»
Это потому, что вы ищете не в том месте. Таблицы данных определяют функцию штифта конкретной детали. Ориентация (так называемая «нулевая ориентация») контактов в посадочном месте определяется IPC-7351 (IPC-7351B). Конкретно в вашем случае:
SOD-диоды — контакт 1 (катод) слева
Алюминиевые электролитические конденсаторы — контакт 1 (положительный) слева
Вышеизложенное относится как к компонентам SMD, так и к корпусам с аксиальными и радиальными отверстиями. Кроме того, это также относится к неполяризованным компонентам (резисторы, катушки индуктивности) в том, что касается нумерации контактных площадок. Может быть, это и не имеет особого смысла, но вносит немного порядка в хаос САПР.
Откуда производители печатных плат знают, как ориентировать деталь на печатной плате?
Когда вы отправляете свои файлы на производство, вы обычно включаете файл позиционирования компонента, в котором указаны координаты компонента и поворот относительно нулевой ориентации . Итак, если ваши посадочные места соответствуют стандарту IPC-7351, то производители точно знают, как ориентировать деталь на печатной плате. Если все еще есть сомнения, они также могут ознакомиться с маркировкой шелкографии, которая по совпадению определена тем же стандартом.
\$\конечная группа\$
2
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
. Дизайн печатной платы. Каков стандарт для обозначения ориентации светодиода на печатной плате?
Спросил
Изменено 6 лет, 8 месяцев назад
Просмотрено 27 тысяч раз
\$\начало группы\$
Каков стандарт для обозначения ориентации светодиода (или диода в целом) при печати печатной платы? Я разрабатываю дизайн для студентов, чтобы использовать их в курсе, и хочу убедиться, что не ввожу их в заблуждение.
- печатная плата
- конструкция печатной платы
\$\конечная группа\$
8
\$\начало группы\$
Сделать площадку для катодного квадрата. Это работает, даже если на ваших печатных платах нет шелкографии. Если у вас есть трафаретная печать на печатной плате, нарисуйте плоскость на стороне катода, которая будет соответствовать плоскости на фактической детали.
(механический чертеж типичного сквозного светодиода T-1 3/4 из технического описания)
Расположите все диоды в одном направлении. Это уменьшает количество ошибок при ручной сборке. Это руководство применимо и к другим типам поляризованных компонентов.
Приведенные выше макеты печатных плат были набросаны в ExpressPCB. Как правило, посадочные места для диодов, которые поставляются в библиотеках с пакетами компоновки печатных плат, каким-то образом показывают полярность.
связанные: Как маркировать диоды? (запись в бесплатном отраслевом журнале)
\$\конечная группа\$
1
\$\начало группы\$
Я не думаю, что существует какой-то стандарт, но определенно есть какая-то условность. Если вы видите конструкцию с диодом и какой-либо маркировкой, то лучше всего предположить, что отмеченная сторона является катодом.
Я обычно следую рекомендациям по маркировке диодов от Screaming Circuits и размещаю маленький символ диода рядом с моими диодами. Только в очень плотных макетах я вернусь к «точке», чтобы отметить катод.
\$\конечная группа\$
7
\$\начало группы\$
Обычно катод маркируется полосой, подобной той, что показал Ник Алексеев. Но есть один простой совет: нанесите на компонент маркировку, совпадающую с маркировкой!
Если это круглый светодиод диаметром 5 мм, нарисуйте срезанный край корпуса. Если на корпусе компонента есть маркировка, попробуйте скопировать ее на шелкографию.
Ничто так не раздражает, как несоответствие маркировки. Я, например, регулярно использую светодиод 0402 с маркировкой в виде буквы «Т» снизу. К сожалению, поперечина Т находится на стороне анода. Всегда сводит меня с ума, когда я выясняю, что такое правильная ориентация…
\$\конечная группа\$
1
\$\начало группы\$
Кричащие цепи, взвешивающие здесь… Ближе всего к настоящему «эталону» находится катодная планка. Проблема в том, что изрядное количество людей маркируют свои диоды знаком минус, который обычно указывает на катод, но не всегда. FLyback, Zeners, TVS и некоторые другие обычно имеют анод на отрицательной стороне.
Самая большая проблема возникает с небольшими светодиодами для поверхностного монтажа. Стандарта маркировки полярности на детали нет. Хуже того, известно, что некоторые производители деталей используют одну и ту же маркировку как для анодного, так и для катодного индикатора.
Символ диода, если вы можете его подогнать, является единственным способом действительно избавиться от этой двусмысленности. С тех пор я обновил упомянутый документ, чтобы указать, что «K» чаще используется для обозначения катода, чем «C», чтобы уменьшить возможную путаницу с конденсатором.
Маркировка анода не является общепринятой, но некоторые производители делают это, а некоторые дизайнеры делают это, когда у них на плате есть несколько светодиодов с общим анодом.
\$\конечная группа\$
3
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
. Маркировка полярности светодиодаSMD: стандартизирована ли маркировка катода?
Задавать вопрос
Спросил
Изменено 5 лет, 9 месяцев назад
Просмотрено 25 тысяч раз
\$\начало группы\$
Светодиоды SMD обычно имеют какую-либо маркировку, как показано на следующем изображении:
На сайте указано
Вывод CATHODE всегда является выводом, который следует идентифицировать со ВСЕМИ светодиодами, включая светодиоды для поверхностного монтажа.
Определенно есть производители, которые НЕ следуют этой схеме, такой как эта от CREE.
Недавно мы произвели 300 печатных плат, каждая из которых имела по 32 светодиода. Однако сборочный цех разместил все светодиоды наоборот. Очевидно, первое, что мы сделали, — это посмотрели на макет нашей платы.
Если предположить, что всегда указывается катод, то посадочное место верное. Однако это не соответствует маркировке фактического установленного светодиода. Производитель, наверное, просто посмотрел на совпадающие маркировки.
Короче говоря, производитель проверил свою продукцию и «признал» свою ошибку. На самом деле мы беспокоились, что они просто «но маркировка говорит об обратном».
Это могло закончиться долгой дискуссией о том, кто виноват, поэтому:
Существует ли стандарт, определяющий, что маркировка ДОЛЖНА указывать КАТОД? Должен ли сборочный дом перепроверить что-то подобное?
- светодиод
- полярность
- площадь основания
- маркировка
\$\конечная группа\$
\$\начало группы\$
Это полностью зависит от производителя компонентов, и когда печатная плата изготовлена, некоторые компании требуют, чтобы накладки для размещения компонентов были даны с обозначениями, а также были показаны метки полярности для всех поляризованных компонентов.
Также рекомендуется изготовить пару тестовых плат и припаять их вручную, а также ознакомиться с компонентами, чтобы выявить проблемы такого рода перед отправкой больших партий для сборки.
Я сделал свои собственные посадочные места в альтиуме с символом в виде диодного шелкографии, показывающим полярность, который находится между контактными площадками. Это помогает мне и при ручной пайке, и тогда неважно, какое изделие я приобрету, на котором может быть разная маркировка. Я предполагаю, что есть хитрые компоненты, которые даже обманывают производителя, если они не проверяют механические данные / техническое описание компонента при помещении его в машины для захвата и размещения.
Удачи в починке хе-хе, у кого-то это займет много времени.
\$\конечная группа\$
7
\$\начало группы\$
Я полагаю, что производители печатных плат осведомлены о том, что светодиод для поверхностного монтажа может иметь выступ на стороне анода. Раньше я работал с несколькими производителями, и они всегда спрашивали о правильной ориентации светодиодов. Сначала это было странно для меня, но это имело смысл, когда я узнал об этой проблеме.
Одним из решений может быть отказ от маркировки A и K и размещение вкладки там, где идет вкладка фактического устройства. Это само по себе может ввести в заблуждение, если производитель действительно знает, что вкладка обозначает анод. Таким образом, я бы сказал, что во избежание путаницы следует разместить примечание либо где-нибудь на плате, либо на схеме. Например:
Примечание. Вкладка обозначает анод.
Кстати, использование C также может сбивать с толку, потому что его можно принять за место конденсатора.
\$\конечная группа\$
\$\начало группы\$
Не все производители маркируют катод. У меня просто есть зеленая полоса, и она соответствует аноду. Некоторые не имеют никакой маркировки, но вы должны посмотреть в техпаспорт и сравнить его с внутренней структурой соединения. В конце концов, я думаю, что лучше всего указать анод и катод в шелке и/или на сборочном чертеже и предоставить техническое описание (или, по крайней мере, техническое описание детали).
Если есть сомнения, протестируйте деталь и убедитесь, прежде чем собирать 1000 досок!
\$\конечная группа\$
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.Что такое диоды? быстрое освежение
Автор: Джанет Хит 1 комментарий
Диод — это пассивный компонент, изготовленный из полупроводниковых материалов (чип), который проводит ток, текущий в одном направлении, но не проводит ток, текущий в противоположном направлении. Символ диода (справа на рис. 1 ) выглядит как стрелка, указывающая направление прямого тока. Ток течет в одном направлении от положительной клеммы (называемой анодом) к отрицательной клемме (называемой катодом). Реальный диод, показанный слева на рис. 1, отмечен полосой на стороне катода. Полоса также соответствует символу диода, указывающего на протекание тока.
Рисунок 1: Полярность диода обозначена полосой на стороне катода (-). Электрический символ диода имеет соответствующую линию, которая также указывает на анод и, следовательно, направление протекания тока при работе с прямым напряжением. (Изображение: автор)Кривая ток-напряжение диода (рис. 2) показывает реакцию диода как функцию тока от напряжения. Идеальный диод не будет проводить ток при обратном смещении (испытывая отрицательное напряжение), но будет полностью проводить ток (как если бы это был просто провод), если мы приложим к диоду положительное напряжение. Из кривой IV можно сказать, что реальный диод нелинейный. Диоды не являются неразрушимыми. Если вы сместите диод в обратном направлении выше его напряжения пробоя, диод будет проводить ток в неправильном направлении. Некоторые диоды, называемые стабилитронами, специально разработаны с низким напряжением пробоя, которое можно безопасно превысить, не повредив его. Высоковольтный стабилитрон, также известный как лавинный диод, предназначен для работы за пределами напряжения пробоя. Диод достигает лавинного пробоя, когда напряжение обратного смещения превышает напряжение пробоя. Лавина более известна как катастрофическое явление.
Говоря языком материаловедения, лавина касается реакции электронов на напряженность электрического поля в PN-переходе полупроводника. Зенеровские и лавинные диоды отличаются от обычных диодов тем, что обычные диоды не предназначены для работы в режиме обратного смещения. Таким образом, вольт-амперные характеристики стабилитронов и лавинных диодов предназначены для использования после напряжения пробоя.
Рисунок 2: ВАХ из таблицы данных для переключающего диода общего назначения, которая показывает типичный прямой ток диода в зависимости от прямого напряжения. (Источник: техническое описание Infineon для IDFW40E65D1E)Когда диод смещен в обратном направлении до напряжения пробоя, ток течет в неправильном направлении, но диод не пробивается; он просто больше не работает как одностороннее устройство. Однако пробить любой диод можно. В техническом описании диода будут указаны максимальные номинальные значения, включая пиковый уровень напряжения обратного смещения, который диод может выдержать. Многие диоды могут выдерживать очень большие напряжения до пробоя. Стабилитроны часто используются для защиты цепи. Стабилитроны полезны для защиты от смещения цепи выше ее номинального напряжения (например, в цепи лома), регулирования напряжения в цепи (также известного как шунтирующий регулятор стабилитрона),
Другой тип диода — диод Шоттки. Диоды Шоттки имеют полупроводниковый переход металл , тогда как стандартный кремниевый диод имеет полупроводниковый переход. В переходе металл-полупроводник металл находится в контакте с полупроводниковым материалом. (Одно из основных отличий состоит в том, что ток металл-полупроводник будет выше при том же напряжении смещения, чем у диода с PN-переходом. Кроме того, при переходе металл-полупроводник модуляция и переключение могут быть намного быстрее.) Один из результатов Переход металл-полупроводник заключается в том, что диод Шоттки имеет гораздо более быстрое время восстановления при выходе из состояния обратного смещения. Поэтому диоды Шоттки используются там, где имеет значение время восстановления на более высоких частотах. Диоды Шоттки используются для фиксации напряжения (т. Е. Для повышения или понижения уровня напряжения всего сигнала без изменения сигнала), для защиты от обратного тока и разряда, а также в импульсных источниках питания.
Рисунок 3: Электрические символы для стандартного диода, стабилитрона, диода Шоттки и светоизлучающего диода (СИД). (Источник: автор)Одним из диодов, который многие люди используют каждый день, является светоизлучающий диод (LED). Технически диоды являются пассивными устройствами, поскольку подобно резисторам, конденсаторам, катушкам индуктивности и трансформаторам они не управляют сигналом (или током) с помощью электрического сигнала, хотя их трудно рассматривать как пассивные, когда светодиод излучает видимую энергию в виде света. Тем не менее, светодиод представляет собой другой тип диода на основе полупроводника, который также проводит электричество при прямом смещении. Полярность светодиодов означает, что они не будут излучать свет при обратном смещении напряжения. Светодиоды, используемые для индикаторов в цепях, будут иметь одну более длинную ножку, которая является анодом (+), а более короткая ножка — катодом (-).
Рисунок 4: Для сквозных или других индикаторных светодиодов, которые используются в цепях, более длинная ножка светодиода является анодом (+), а более короткая ножка — катодом (-). (Изображение: VCC, Mouser Electronics)
Вам также может понравиться:
-
В чем разница между диодами Шокли и Шоттки? -
Специализированные диоды, часть 2: варакторы, диоды Ганна и PIN-диоды -
Специализированные диоды, часть 1: туннельные, стабилитроны/лавинные диоды и диоды Шоттки -
Простая и недорогая схема МОП-транзистора с идеальными диодами
Рубрики: диоды, Часто задаваемые вопросы, Избранные, Компоненты питания С тегами: основы, Часто задаваемые вопросы, infineontechnologies, mouserelectronics
Обратные ссылки
Учебный курс Франка
Диоды
Диод — это полупроводниковый прибор, проводящий ток только в одном направлении. Этот эффект используется для выпрямления, когда
положительная часть сигнала переменного тока может пройти, в то время как отрицательная часть заблокирована.
Диод имеет две разные клеммы. Положительный электрод называется анодом, а отрицательный катод. Катод
всегда четко обозначены на корпусе диода в виде кольца.
Назначение всех этих диодов одинаковое. Различия заключаются в максимальном рабочем напряжении и максимальном
токи.
На электронных платах и принципиальных схемах диоды часто обозначаются буквой D.
Различные размеры означают разные рабочие напряжения и/или разные токи. |
Символы
Символ выражает одностороннюю функцию диода. Стрелка на схеме показывает направление текущий поток.
Ток может течь только в одном направлении: От анода к катоду — в направлении стрелки. |
Типы
Как и все электронные устройства, диоды имеют потери при работе. Но сравните с резисторами падение напряжения на диод не зависит от сопротивления и тока. Падение напряжения на диоде фиксировано. Это всегда 0,7 В, независимо от того, какой ток течет. (Некоторые люди говорят, что это 0,6 В).
Падение напряжения на диоде всегда составляет 0,7 В. |
Приложения
В электронике очень часто используется односторонний символ. Напряжение постоянного тока может быть заблокировано или добавлено, а напряжение переменного тока
исправленный.
Но также тот факт, что падение напряжения всегда одинаково и стабильно, может использоваться в качестве опорного напряжения в
цепях стабилизаторов и в измерительных каскадах.
Когда ток идет только в одном направлении (от анода к катоду) и падение напряжения на диоде всегда 0,7 В (или 0,6 В), тогда напряжение на аноде должно быть примерно на 0,6 В выше, чем на катоде. Мы говорим диод находится в прямом смещении.
Смещен вперед. Напряжение на аноде больше, чем на катоде. Падение напряжения 0,6В. |
Когда напряжение на аноде меньше, чем на катоде, диод блокируется. Ток через диод не течет. напряжение на катоде поступает от другого источника, но не через диод. Диод находится в обратном смещении.
Обратное смещение. Напряжение на аноде более отрицательное, чем на катоде. Ток не может течь через диод. напряжение на катоде поступает от другого источника. |
Диод в прямом направлении. Лампочка светится. Напряжение на лампочке 11,3 В, потому что падение напряжения на диоде 0,7В. |
Диод в обратном направлении. Течения тока нет. Лампочка не светится. |
Лампа горит при наличии напряжения от аккумулятора или внешнего источника питания. Когда оба приложенный ток течет от источника питания, потому что напряжение немного выше (12 В), чем от батарея (12В — 0,7В = 11,3В). Диод также предотвращает разрушение аккумулятора от внешнего напряжения. В этом случае диод работает в обратном направлении. |
Синусоида входного сигнала переменного тока обрезана. Через диод проходит только положительная часть. Дополнительная информация в разделе Источники питания |
Защита от обратной полярности. Ток протекает только при правильной полярности батареи. Преимущество: предохранитель не сработает Недостаток: потеря напряжения 0,7 В, необходимо соблюдать максимальный ток. |
Другая защита от обратной полярности. При правильной полярности диод не влияет. Обратная полярность, ток короткого замыкания течет и перегорает предохранитель. Преимущество: нет потери напряжения, рабочий ток не должен соблюдаться. Недостаток: Предохранитель выйдет из строя и его придется заменить в случае неправильной полярности. |
Тестирование
Диод не имеет определенного омического сопротивления, так как падение напряжения фиксировано и не зависит от
Текущий. Результат измерения омметром больше зависит от самого омметра, чем
на диоде. Не используйте диапазон омметра вашего мультиметра. Всегда используйте специальный диодный диапазон.
Однако значение на дисплее не имеет значения. Мультиметр используется только для проверки проводимости диода.
или нет.
Мультиметр в диодном диапазоне. Плюс-вывод к аноду. Текущие потоки. На дисплее отображается значение. |
Плюсовой провод к катоду. Теперь ток не должен течь. На дисплее отображается обрыв цепи. Диод исправен. |
Как и всегда при работе с омметром на плате, правильный результат измерения вы получите только после отключения питания. хотя бы один диодный провод от остальной части схемы.
Под напряжением диод можно проверить, измерив падение напряжения.
Напряжение на аноде должно быть на 0,7 В выше, чем на катоде.
Напряжение такое же, диод имеет короткое замыкание.
В рабочем режиме падение напряжения 0,7В. (Анод к катоду) |
Таким образом, напряжение на катоде на 0,7 В меньше, чем на аноде. |
Поиск и устранение неисправностей
На практике неисправные диоды всегда имеют короткое замыкание. Теоретически возможно сначала короткое замыкание диода, а затем он разрывается из-за гораздо более высокого тока и становится высокоомным. Но на практике срабатывает предохранитель или резистор сгорит раньше, чем это произойдет.
Под напряжением диод не только создает падение напряжения 0,7В, но и может разделять два разных напряжения. А напряжение на катоде не обязательно должно совпадать с напряжением на аноде. Это также может исходить от другого источник напряжения. В общем, если напряжение на катоде выше, чем на аноде, напряжение приходит откуда угодно еще и диод удерживает напряжения отдельно. Диод в порядке.
Как и всегда, в электронике большой проблемой является нагрев. Диоды перегреваются и/или создают холодные точки пайки.
Внимательно проверьте все точки пайки платы и в случае сомнений пропаяйте соединения.
Если диод неисправен, по возможности выберите диод большего размера.
Список обычных диодов
Диоды отличаются максимальным рабочим напряжением и максимально допустимым током. Типы
достигают от нескольких мА (1N914) до нескольких ампер (BY550).
Вот некоторые распространенные диоды и их характеристики:
Тип | Напряжение (максимальное) | Текущий (максимум) |
1Н914 | 100 В | 75 мА |
1Н4148 | 75 В | 200 мА |
1N4001 | 50 В | 1 А |
1N4002 | 100 В | 1 А |
1N4003 | 200 В | 1 А |
1Н4004 | 400 В | 1 А |
1N4005 | 600 В | 1 А |
1Н4006 | 800 В | 1 А |
1Н4007 | 1000 В | 1 А |
1N5400 | 50 В | 3 А |
1N5401 | 100 В | 3 А |
1N5402 | 200 В | 3 А |
1N5404 | 400 В | 3 А |
1Н5406 | 600 В | 3 А |
1Н5407 | 800 В | 3 А |
1Н5408 | 1000 В | 3 А |
133 года | 1300 В | 1 А |
BY 255 | 1300 В | 3 А |
BY550-400 | 400 В | 5 А |
Цены
Диоды очень дешевы, и стандартные типы не должны отсутствовать в каждой мастерской.
