СЕТЕВЫЕ ТРАНСФОРМАТОРЫ ПРОСТЫМИ СЛОВАМИ
Добрый день новички, решил сегодня поговорить о трансформаторах напряжения, о принципе их работы и и области применения. Без трансформатора в электронике никак не обойтись. В бытовых приборах в основном используются понижающие трансформаторы.
Все мы отлично знаем, что напряжение бытовой сети составляет 220 вольт 50 герц. С вольтажом думаю все понятно, а вот с частотой могут возникнуть вопросы. Что значит частота 50 герц? Источники переменного тока имеют определенную частоту от долей сотен килогерц и выше. Частота 50 герц означает, что электрический ток меняет свое направление и величину 50 раз за одну секунду, и сетевые трансформаторы работают именно на такой частоте.

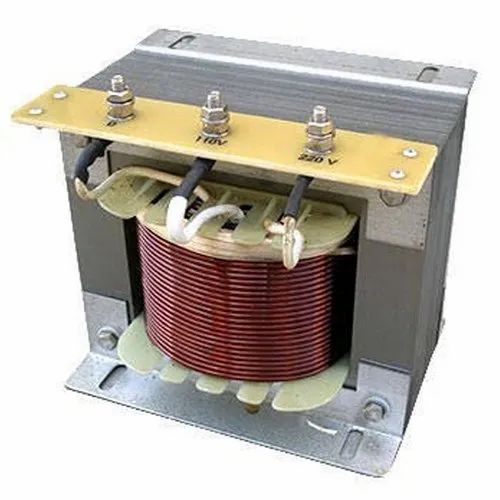

Трансформатор состоит из двух обмоток: первичная – в которую подается напряжение и вторичная из которого выходит уже то напряжение, на которое расчитан трансформатор. Сетевые трансформаторы могут понижать и повышать номинал входного напряжения и силы тока.
Сила тока зависит от диаметра вторичной обмотки трансформатора, а величина напряжения – от количества витков этой же обмотки. Обе обмотки намотаны на железном сердечке, в первичную обмотку подается напряжение, методом индукции во вторичной обмотке образуется ток.
Первичная и вторичная обмотка не связаны друг с другом.
Трансформаторы бывают разных мощностей от нескольких ватт до сотен киловатт. Трансформаторы используют повсюду для изменения величины и тока напряжения.

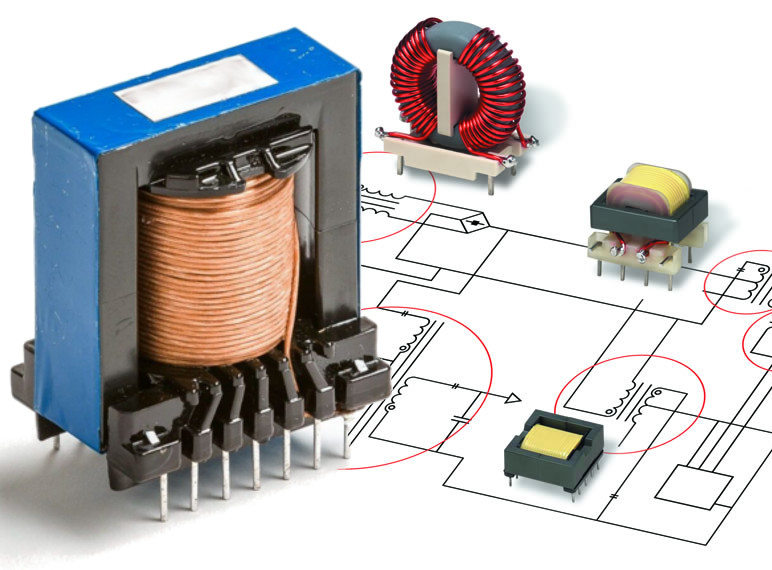

Есть также импульсные источники питания, где трансформатор работает на частоте в несколько килогерц, а такую частоту обеспечивает специальный генератор который называют задающим генератором. Такие блоки питания вошли в моду в последние 10-20 лет и уже незаменимы по этой линии, применяются повсюду, в блоках питания телевизоров, компьютеров, двд проигрывателей и во многом другом.
Такие источники питания отличаются малыми размерами большей выходной мощностью. Тут трансформатор работает тем же принципом, только вместо железного сердечника применен в основном ферромагнитный сердечник (феррит) который работает на высокой частоте, именно благодаря высокой частоте трансформатор имеет маленькие размеры, а трансформаторы с железным сердечником работают на частоте 50 герц (оптимальная частота).
Есть также трансформаторы в которых сердечник отсутствует – это трансформаторы свободных колебаний, в число таких трансформаторов входит трансформатор Теслы, более известный как катушка Теслы.
Трансформаторы могут иметь несколько вторичных обмоток для получения напряжения разных номиналов но суть одна – повышение или понижение начального напряжения. В данной статье не привожу расчетов и сложных формул, главное – это понять принцип действия. Спасибо за внимание – Ака.
Форум по радиоэлементам
Руководство по выбору трансформатора малой мощностикВА
| Руководство по выбору трехфазного трансформатора малой кВА Трансформаторы TEMCo и трансформаторы Евростандарта используются для преобразования стандартного трехфазного напряжения США в стандартное трехфазное европейское напряжение. Это полезно при импорте европейского оборудования в США. Соединения упрощаются благодаря трансформаторам TEMCo Euro-Standard. На выходе предусмотрено несколько отводов для выходов, сконфигурированных по схеме звезда 380, 400 или 415 В. Для больших размеров 3 кВА и выше все ваши входные и выходные соединения могут быть выполнены с помощью прилагаемых наконечников для быстрого соединения. Жесткая распорка первичной шины из стекловолокна GPO-3 обеспечивает надежность соединений в течение всего срока службы установки. | ИндексГлоссарий технических терминов » Характеристики и характеристики |
Кроме того, эти трансформаторы выпускаются с частотой 50 или 60 Гц, причем большинство более крупных размеров рассчитано на 50 и 60 Гц, что позволяет подключать их в обратном порядке для преобразования европейского напряжения в напряжение США при импорте американского оборудования в Европу. . В любом случае, эти трансформаторы рассчитаны на длительный срок службы! Вот почему мы даем на них десятилетнюю гарантию.Характеристики и характеристики
• Медные обмотки | Первичное (входное) напряжение: 600, 575, 480, 415, 400, 380, 240, 208. |
Выбор трансформатора
Выбор правильного трансформатора напряжения очень прост.
Ознакомьтесь со следующими соображениями, чтобы определить, что лучше всего подходит для вашего приложения, а затем выберите трансформатор из одной из приведенных ниже таблиц.
Входное напряжение
Выберите трансформатор, который будет работать от имеющегося на вашем объекте напряжения питания (например: В, 240 В или 480 В). Проверьте схему подключения, которую TEMCo размещает на каждой странице продукта, чтобы убедиться в совместимости.
Частота
Если вы работаете в США, скорее всего, вы будете работать на частоте 60 Гц. Однако, если вам нужен трансформатор с номиналом 50 Гц, убедитесь, что вы выбираете его из этого раздела.
Доступность
Трансформаторы TEMCo имеют срок изготовления 1 неделя для 350-2000 ВА и 1-2 недели для 3 кВА и выше.
Обмотки
Модели с медной обмоткой стоят дороже, чем аналогичные версии с алюминиевой обмоткой. Основным преимуществом меди является ее превосходная коррозионная стойкость. Трансформаторы с медной обмоткой обычно используются в агрессивных средах или средах с высокой влажностью, таких как морские установки, и когда стоимость не является фактором.
кВА или мощность в амперах
Выберите трансформатор мощностью кВА в зависимости от требований к нагрузке. Рекомендуется увеличивать размер вашего трансформатора, но никогда не следует уменьшать его для вашей нагрузки. Для нагрузки двигателя не превышайте 60 % максимальной мощности трансформатора. Это связано с тем, что у электродвигателей требования к запуску значительно выше, чем их рабочие требования. Можно значительно превысить размер, но никогда не занижать его.
Фотогалерея
Выбор продукта
Срок изготовления 1-2 недели.
208 Первичное напряжение
208 В Delta первичный (вход) x 208Y120 вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 208 В, треугольник, первичный (вход) x 480Y277, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). |
Распределительный трансформатор сухого типа.208 В, треугольник, первичный (вход) x 575, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 208 В, треугольник, первичный (вход) x 600Y347, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
Евростандарт — 208 В, треугольник, первичный (вход) x 380 В, 400 В или 415 В, вторичный, звезда, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.
240 Первичное напряжение
240 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). | 240 В, треугольник, первичный (вход) x 480Y277, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.240 В, треугольник, первичный (вход) x 575, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 240 В, треугольник, первичный (вход) x 600Y347, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
Евростандарт — 240 В, треугольник, первичный (вход) x 380 В, 400 В или 415 В, звезда, вторичный (выход).
Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.
380 Первичное напряжение
380 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | Первичный треугольник 380 В (вход) x 480Y277 вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
380 В, треугольник, первичный (вход) x 575, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 380 В, треугольник, первичный (вход) x 600Y347, вторичный (выход). |
Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.400 Первичное напряжение
400 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 400 В, треугольник, первичный (вход) x 480Y277, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
400 В, треугольник, первичный (вход) x 575, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 400 В, треугольник, первичный (вход) x 600Y347, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
415 Первичное напряжение
415 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 415 В, треугольник, первичный (вход) x 480Y277, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
415 В, треугольник, первичный (вход) x 575, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). | 415 В, треугольник, первичный (вход) x 600Y347, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
Распределительный трансформатор сухого типа.480 Первичное напряжение
480 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 480 В, треугольник, первичный (вход) x 240, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
480 В, треугольник, первичный (вход) x 480Y277, вторичный (выход). | 480 В, треугольник, первичный (вход) x 575, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.480 В, треугольник, первичный (вход) x 600Y347, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | Евростандарт — 480 В, треугольник, первичный (вход) x 380, 400 или 415 В, вторичный, звезда (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
575 Первичное напряжение
Евростандарт — 575 В, треугольник, первичное (вход) x 380 В, 400 В или 415 В, звезда, вторичное (выход).
Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.
600 Первичное напряжение
600 В, треугольник, первичный (вход) x 208Y120, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | 600 В, треугольник, первичный (вход) x 240, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. |
600 В, треугольник, первичный (вход) x 480Y277, вторичный (выход). Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа. | Евростандарт — 600 В, треугольник, первичный (вход) x 380 В, 400 В или 415 В, треугольник, вторичный (выход). |
Доступны 3 фазы, 50 Гц и 60 Гц, сухой тип, открытый и закрытый (Nema 1 — для использования внутри помещений). Распределительный трансформатор сухого типа.Снятие крышки с изолированного чипа передачи питания
Я увидел рекламу крошечного чипа1, который обеспечивает 5 вольт2 изолированного питания: Вы подаете 5 вольт с одной стороны и получаете 5 вольт с другой стороны. Что делает это замечательным, так это то, что между двумя сторонами может быть до 5000 вольт. Этот чип содержит преобразователь постоянного тока и крошечный разделительный трансформатор, поэтому нет прямого электрического соединения с одной стороны на другую. Меня поразило, что все это уместилось в упаковке размером меньше вашего ногтя, поэтому я решил заглянуть внутрь.
Я получил образец чипа от Texas Instruments.
Роберт Барух из проекта 5474 снял для меня этот чип.
кипячением в серной кислоте при 210°С.
Это растворило пакет эпоксидной смолы, оставив
куча крошечных
составные части,
показано ниже с пенни для масштаба.
В верхней части расположены два крошечных кремниевых кристалла, один для первичной схемы, а другой для вторичной.
Под матрицами находятся две намагниченные ферритовые пластины от трансформатора.
Справа один из пяти кусков тканого стекловолокна.
Внизу находится медный радиатор, частично растворенный в процессе снятия крышки.3
Компоненты микросхемы, на копейки для масштаба.
Чип также содержал две восьмиугольные медные катушки, которые были обмотками трансформатора. На фото ниже показаны остатки одной катушки после распаковки. Эти обмотки, вероятно, представляли собой медные дорожки на крошечных печатных платах; кусочки тканого стекловолокна — это остатки этих досок после растворения эпоксидной смолы. Похоже, что обмотка состояла из нескольких параллельных проводов, а не из спирального провода.
Восьмиугольная обмотка трансформатора.
Чтобы определить, как компоненты сочетаются друг с другом, я изучил патенты Texas Instruments и нашел
аналогичная микросхема изоляции питания (ниже).
Обратите внимание на структуру двух матриц и катушек.
Ключевой особенностью этого патента является то, что выводы приподняты внутри, а матрицы установлены вверх ногами. Это обеспечивает лучшую электромагнитную
изоляция от платы.
Схема из патента Texas Instruments, показывающая структуру чипа изоляции питания.
Чип в корпусе SOIC размером меньше ногтя. Изображение макета ниже показывает, что кремниевые кристаллы и обмотка трансформатора настолько малы, что могут поместиться в этом пакете.4 Этот силовой чип примерно в два раза толще стандартного корпуса SOIC, поэтому он может содержать несколько слоев трансформатора. Это композиция из разных частей. Вторая ферритовая пластина должна проходить поверх катушек трансформатора. В реальном чипе матрицы, вероятно, перевернуты. Чип имеет размеры 7,5 мм × 10,3 мм и толщину 2,7 мм.
Вторичный кристалл и его компоненты
Микросхема содержит два кремниевых кристалла, один для схемы первичной стороны, получающей питание
и один для схемы вторичной стороны, которая выводит мощность.
На фото ниже показан кремниевый кристалл вторичной обмотки.
Металлический слой поверх чипа виден; Я думаю, что в общей сложности есть три металлических слоя, чтобы обеспечить прочность чипа.
проводка.
Кремний чипа на этом фото не виден, так как он скрыт под металлом.
Сверху и слева соединительные провода подключены к контактным площадкам на кристалле.
Левая половина чипа покрыта гораздо большим количеством металла, чем правая; левая сторона имеет аналоговую силовую электронику, поэтому ей нужно
сильноточная проводка.
Матрица вторичной стороны. Нажмите, чтобы увеличить изображение.
Удаление металлических слоев5 открывает лежащий под ними кремний (ниже). Здесь показаны транзисторы, резисторы и конденсаторы, из которых состоит микросхема. Между металлическим слоем и лежащим под ним кремнием нет большого визуального сходства, но некоторые черты совпадают.
Матрица вторичной стороны с удаленным металлом.
Одной из интересных особенностей чипа является «заполнение CMP».
Во время изготовления слои чипа были отшлифованы с помощью химико-механической полировки (CMP).
Однако области без металлической проводки мягче и будут слишком сильно полироваться.
Чтобы этого не произошло, пустые области заполняются сеткой из квадратов,
обеспечение того, чтобы чип был отполирован до однородного уровня.
Заливка видна на фото ниже в виде крошечных квадратиков под небольшим углом.
Чип имеет несколько слоев металла, и каждый слой имеет свою заливку под разным углом.
(Угол препятствует совмещению заливки с другими элементами, сводя к минимуму паразитную емкость и индуктивность.)
Логотип на основной матрице, окруженный заполнением CMP. Буква «P» в «UCP» указывает на первичный.
В нижней части чипа, под металлическими слоями, кремний также имеет заполнение CMP, как показано ниже.
Эти приподнятые квадраты-заполнители являются частью кремния и
линии между квадратами заполнены материалом,
скорее всего поликремний.
Обратите внимание, что хотя сетка расположена под углом, каждый квадрат параллелен чипу.
Другими словами, квадраты расположены под углом, но не
сами квадраты.
Вторичный кремниевый кристалл, показывающий заполнение CMP, окружающее некоторые схемы.
На приведенной ниже схеме обозначены некоторые компоненты кристалла. На левой стороне находятся силовые компоненты, подключенные к трансформатору, а на правой — логика управления.
Логика чипа построена из двух блоков стандартной схемы, где каждый логический элемент является фиксированным дизайн из библиотеки, и эти ячейки расположены на сетке. На фото ниже показан крупный план кремния, реализующего эту логику. Каждый блок представляет собой МОП-транзистор, соединенный друг с другом металлическими слоями, которые были сверху. Наименьшие видимые детали имеют ширину около 700 нм, длину волны красного света. (Это объясняет, почему изображение нечеткое.) Для сравнения, передовые чипы сейчас переходят на техпроцесс 5 нм, что в 140 раз меньше.
Схема стандартной ячейки крупным планом.
Большая площадь чипа состоит из конденсаторов, которые сконструированы из слоя металла поверх кремния, разделенного диэлектриком. Большие квадратные области на фотографии ниже — это конденсаторы; диэлектрик кажется желтоватым, красноватым или зеленоватым, в зависимости от его толщина. Эти конденсаторы соединены металлическим слоем, образуя конденсаторы большего размера. (Крошечный квадратный рисунок между конденсаторами — это CMP-заполнение, о котором говорилось ранее.) Я не смог растворить диэлектрик, поэтому я подозреваю, что это нитрид кремния, а не диоксид кремния, который обеспечивает большую часть изоляция между слоями матрицы.
Кристалл имеет множество квадратных конденсаторов.
Горизонтальные полосы на кремнии внизу представляют собой резисторы, образованные легированием кремния для создания областей с более высокой
сопротивление.
Сопротивление пропорционально длине, деленной на ширину, поэтому резисторы должны быть длинными и тонкими, чтобы получить значительное сопротивление.
Соединив полоски резисторов на концах зигзагообразным узором, можно получить резистор высокого номинала.
Эти длинные полосы предположительно являются резисторами.
На фото ниже показаны некоторые транзисторы на микросхеме. В микросхеме используется широкий спектр транзисторов, от большого силового транзистора внизу до набора крошечных логических транзисторов слева от этикетка «10 мкм». Все транзисторы показаны в одном масштабе, поэтому вы можете увидеть значительный разброс размеров. (Здесь также могут быть диоды.)
Набор транзисторов из вторичного кристалла, все они отображаются в одном масштабе для сравнения.
Первичный кристалл
На фотографии ниже показан кремниевый кристалл первичной стороны. Некоторые соединительные провода прикреплены к чипу сверху.
На этой фотографии часть металлического слоя была удалена, демонстрируя проводку под ним.
Верхняя сторона чипа имеет аналоговую силовую схему, в основном конденсаторы, и покрыта в основном однородным слоем металла.
На приведенном ниже крупном плане показан первичный кристалл в процессе удаления металлического и оксидного слоев. Обратите внимание, что некоторые детали из металла и поликремния оторвались. от матрицы и находятся под случайными углами. Это иллюстрирует, как кристалл имеет трехмерную структуру с несколькими слоями друг над другом. После удаления оксида структуры в слое могут отпасть.
Крупный план первичного штампа с частично удаленным металлом.
Как работает чип
Основная идея чипа проста; он работает как изолированный преобразователь постоянного тока.
Первичная сторона микросхемы преобразует входное напряжение в импульсы, которые подаются на трансформатор.
Вторичная сторона выпрямляет импульсы для получения выходного напряжения.
Поскольку между первичной и вторичной обмотками нет электрического соединения — только трансформатор — выходное напряжение электрически изолировано.
Однако подробности не задокументированы: существует множество возможных «топологий» генерации и выпрямления импульсов,
например обратноходовой преобразователь,
преобразователь прямого действия или мостовой преобразователь.
Другой вопрос, как регулируется выходное напряжение.7
Я изучил различные патенты TI и думаю, что в микросхеме используется технология, называемая «двойной активный мост со сдвигом фазы», показанная ниже. Первичная часть использует четыре транзистора, сконфигурированных как H-мост (слева), для отправки положительных и отрицательных импульсов на трансформатор (в центре). Аналогичный H-мост на вторичной стороне (справа) преобразует выход трансформатора обратно в постоянный ток. Причина использования H-моста вместо диодов на вторичной стороне заключается в том, что при изменении передается больше или меньше мощности. Другими словами, сдвигая фазу между мостом первичной обмотки и мостом вторичной обмотки, напряжение может регулироваться. (В отличие от большинства преобразователей, при таком подходе не изменяются ни частота импульсов, ни ширина импульса.)
Схема из патент 10122367, Изолированный преобразователь постоянного тока в постоянный с фазовым сдвигом.
Каждый H-мост состоит из четырех транзисторов: двух N-канальных МОП-транзисторов и двух P-канальных МОП-транзисторов.
На фотографии ниже показаны шесть больших мощных транзисторов, которые занимают большую часть вторичного кристалла.
Изучая их структуру, я думаю, что два справа — это N-канальные МОП-транзисторы, а остальные четыре — P-канальные МОП-транзисторы.
Это дало бы четыре транзистора, необходимые для H-моста, с двумя транзисторами, оставшимися для другой цели.
Эти большие силовые транзисторы находятся слева на фотографии вторичного кристалла.
Используя микросхему
Я подключил микросхему к макетной плате (ниже), и она работала, как заявлено.
Это чрезвычайно простая в использовании микросхема, всего пара фильтрующих конденсаторов на входе и выходе.
(Хотя кристаллы содержат множество конденсаторов, они слишком малы для фильтрации. Внешние конденсаторы
обеспечивают большую емкость.)
Я подал 5 вольт (внизу слева) и получил 5 вольт (вверху справа), зажигая светодиод.
При реализации силовой электроники важно следовать рекомендациям по компоновке, чтобы избежать шума и колебаний.
Однако, несмотря на то, что эта макетная плата не удовлетворяла ни одной из этих рекомендаций, чип работал нормально.
Я измерил выходное напряжение 5 вольт, с небольшим шумом.
Микросхема на макетной плате. Чип установлен на коммутационной плате посередине, что позволяет вставлять его в макетную плату.
Заключение
Когда я увидел микросхему, содержащую полный преобразователь постоянного тока, я подумал, что внутри должна быть какая-то интересная технология. При снятии крышки с чипа были обнаружены компоненты, в том числе два кремниевых кристалла и крошечные планарные обмотки трансформатора. Изучив детали и сравнив их с патентами Texas Instruments, я пришел к выводу, что чип использует топология двойного активного моста со сдвигом по фазе для передачи мощности. (Интересно, что эта топология становится популярной для зарядных устройств для электромобилей, хотя и при гораздо большей мощности.8)
Сложные штампы с тремя слоями металла и мелкими деталями, которые нельзя различить оптически.
Обычно я изучаю чипы, которые на десятки лет старше и их гораздо легче понять, поэтому
в этом посте больше предположений, чем в моем
типичный реверс-инжиниринг.
(Другими словами, я, вероятно, что-то неправильно понял.)
Если вы знакомы с современными компонентами ИС и знаете какие-либо компоненты, сообщите мне об этом.
Я сообщаю о своих последних сообщениях в блоге в Твиттере, так что следите за мной @kenshirriff для будущих статей. У меня также есть RSS-канал. Благодаря Роберт Барух за снятие крышки с этого чипа и благодарность Texas Instruments за предоставление мне бесплатного образца чипа.
Примечания и ссылки
Многие люди жалуются на таргетинг рекламы, но в данном случае реклама (ниже) точно соответствовала моим интересам. Этот чип — UCC12050; даташит здесь.
Реклама чипа передачи энергии от Texas Instruments, показывающая, насколько он мал.
↩
Микросхема может выдавать 5 В, 3,3 В, 5,4 В или 3,7 В, выбираемое резистором.
Значения 5,4 В и 3,7 В могут показаться случайными, но причина в том, что они обеспечивают дополнительные 0,4 В, позволяя регулировать напряжение с помощью регулятора LDO.
Чип не обеспечивает большой мощности, всего полватта. ↩Из-за внутренней структуры чипа существует риск проникновения влаги в упаковку и накопления ее внутри. При пайке чипа эта влага могла испариться, в результате чего чип лопнул, как попкорн. Чтобы избежать такой возможности, чип был упакован в специальный влагонепроницаемый пакет. которые содержали карты индикации влажности. Чип имеет уровень чувствительности к влаге 3, что указывает на то, что его необходимо припаять в течение недели после извлечения из пакета. Если микросхема превышает лимит, перед пайкой ее необходимо прокалить, чтобы выгнать остаточную влагу.
↩
Влагонепроницаемый пакет для чипа и карт индикации влажности.
Было бы интересно сделать разрез этой микросхемы, чтобы увидеть точную внутреннюю компоновку, как сечения, сделанные @TubeTimeUS.
↩Для удаления слоев с чипа я попеременно наносил соляную кислоту (бассейновую кислоту) для растворения металла и применение Armor Etch для удаления слоя диоксида кремния. ↩
Я случайно уронил первичный кристалл в канализацию, пытаясь его почистить, поэтому у меня не так много фотографий основного кристалла. ↩
Управление выходным напряжением в преобразователе постоянного тока может осуществляться различными способами. Обычный подход заключается в отправке обратной связи от вторичной стороны к первичной через оптоизолятор, что позволяет первичной стороне регулировать напряжение. В другом подходе первичная сторона использует отдельную обмотку трансформатора для контроля напряжения. Однако ни один из этих подходов не представляется возможным с этим чипом: здесь нет пути обратной связи от вторичной обмотки, но выходное напряжение выбирается вторичный. Неэффективным подходом было бы размещение линейного регулятора напряжения на вторичной стороне, чтобы понизить напряжение до желаемого значения.
Значения 5,4 В и 3,7 В могут показаться случайными, но причина в том, что они обеспечивают дополнительные 0,4 В, позволяя регулировать напряжение с помощью регулятора LDO.
Чип не обеспечивает большой мощности, всего полватта. ↩
↩
