Лужение и пайка провода. | Sorta

Всем доброго времени суток!

Чтобы припаять к чему-то провод, его жилы нужно залудить.

Я всегда не очень тепло относился к скруткам,это не всегда надёжно и выглядит не очень красиво,есть конечно исключения,но сегодня не об этом.

Допустим вам нужно соединить между собой два проводника или припаять провод к какой-то точке.Вам понадобятся любой паяльник мощностью от 40 до 90 ватт,припой,канифоль или флюс. Жало паяльника необходимо залудить.Для этого погрузите жало в канифоль, далее нанесите припой на жало и немного втирайте его об досточку либо кусочек картона, жало готово к работе. Этот метод подходит для обычных паяльников с медным жалом. Итак поехали!

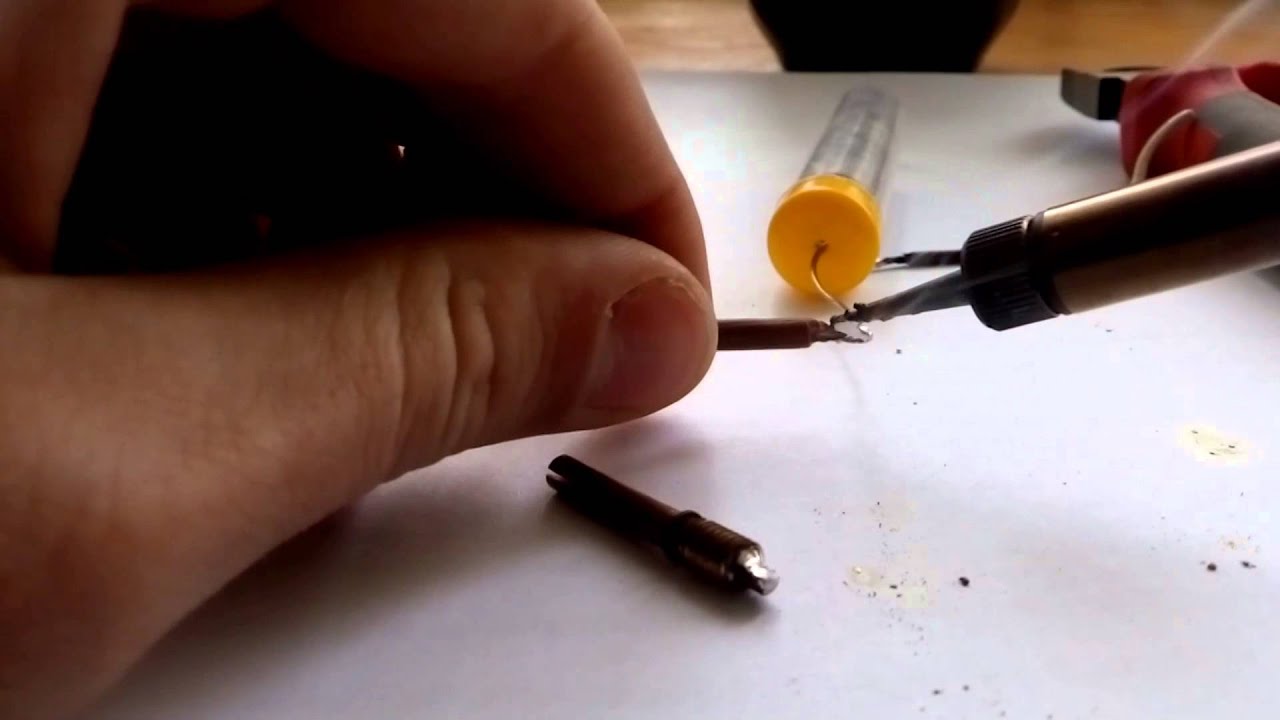

Берём провод и убираем с него нужное количество изоляции,я использую специальный инструмент

Далее плотно скручивание проводники нашего провода в одно целое.

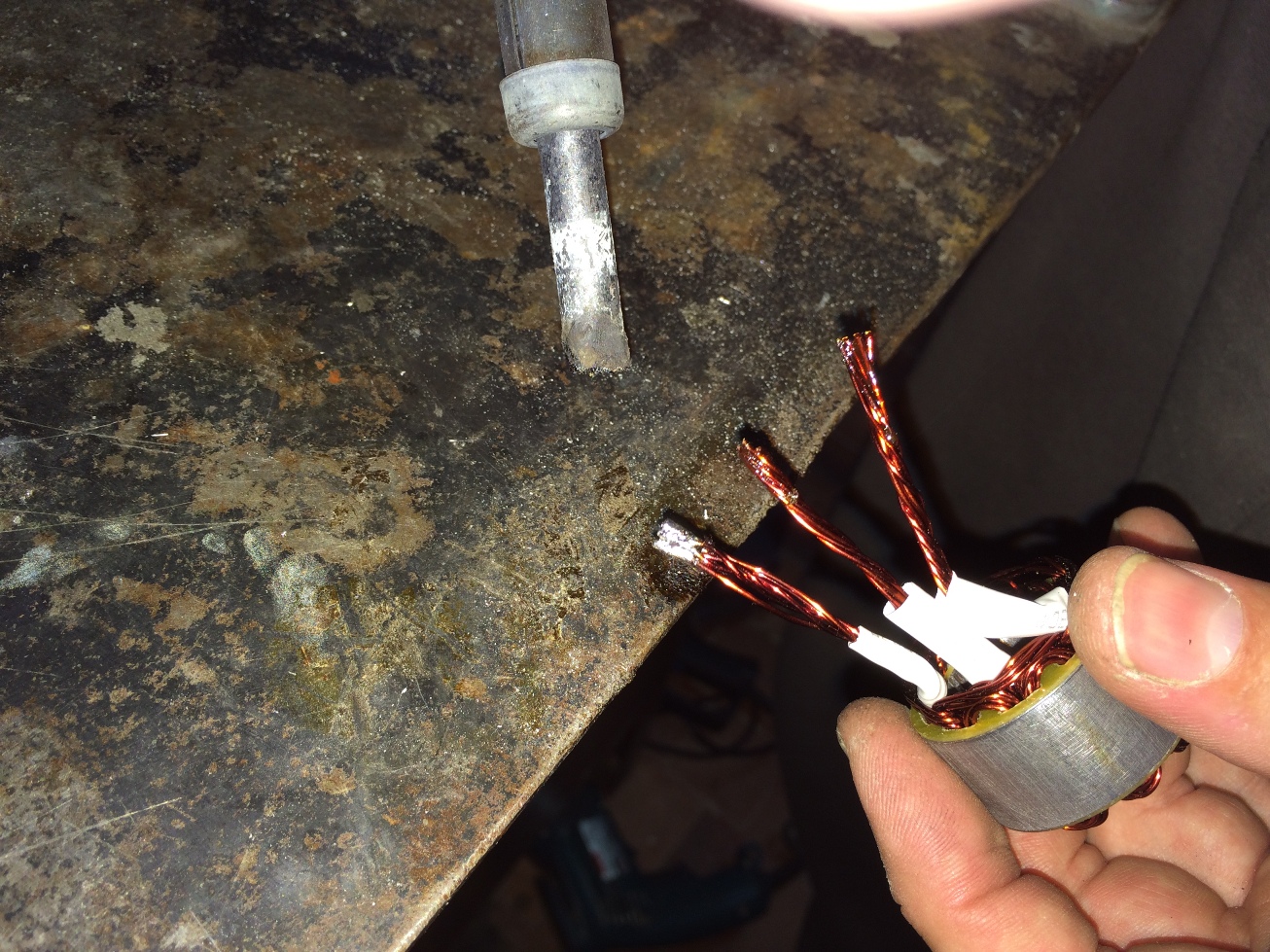

Затем окунаете жало в канифоль и уже смоченным жалом водите по проводнику со всех сторон,если недостаточно,то смачиваете ещё раз.

Дальше наносите олово на жало паяльника и продолжаете водить по проводнику пока вся зачищенная часть провода не покроется оловом.

Если вы хотите соединить два провода между собой,то лудите оба конца,поднесите их к друг другу и коснитесь паяльником,как только они нагреются,то сразу спаяются между собой.

Если сомневаетесь в надёжности такого соединения,то тогда вначале скрутите концы провода между собой,обмакните в канифоли,а затем пройдитесь по ним припоем, нанесённым на жало

Вот и всё.Потом всё это прячете под термоусаживаемую трубку.

Теперь если вы хотите припаять провод к чему либо,например к болту. Зачищаем то место к которому будем припаиваться, зачистить можно надфилем, напильником,ножом и т.д.

Далее макаем жало в канифоль,затем в припой и наносим на головку болта,болт прогреется и припой ляжет ровной каплей. Подносим наш лужённый провод, касаемся паяльником,всё провод припаян.

Или так:

Вот пример не с болтом:

Вместо канифоли можно использовать флюс,он наносится на место пайки и с ним легче паять,но после всех работ флюс нужно смывать,так как в последствии он испортит вашу пайку(пойдёт окисление),смыть его можно спиртом,обезжиривателем и т.п.

Вот и всё. Пробуйте и вас обязательно всё получиться, возможно не с первого раза.

Всем спасибо за просмотр!

Присоединяйтесь к моему телеграм каналу с качественными обоями для экранов вашего смартфона.

Присоединяйтесь к моему телеграм каналу с фото работами фотографов со всего мира.

Мой you tube канал.

Советы по лужению многожильных электрических проводов

Лужение — это процесс использования пайка железо плавить припаять вокруг многожильного электрического провода. Лужение концов многожильных проводов удерживает тонкие провода вместе и позволяет легко подключать их к винтовым клеммам или другим разъемам. Это также обеспечивает электрическое соединение всех проводов. Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.

Как работает лужение многожильных проводов

Обратите внимание, что в лужении не используется «олово». Единственный используемый материал — это припой электротехнического качества. Когда нагревается с помощью паяльника, припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм. Это обеспечивает плотное соединение и практически исключает возможность касания незакрепленных жил провода распределительная коробка или выходят из-под клеммного винта.

Что такое припой электрического класса?

Припой электрического качества обычно имеет канифольный сердечник, содержащий материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность. Другой основной тип сердечника — припой с кислотным сердечником — используется в сантехнике, но может повредить электрические компоненты.

Соображения безопасности

Пайку нужно выполнять осторожно! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работает над термостойкой поверхностью и вдали от легковоспламеняющихся материалов. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода. Хорошей идеей будет попрактиковаться в пайке, используя обрезки того же провода, который вы будете паять для своего проекта.

Инструменты и расходные материалы, которые вам понадобятся

  • Паяльник
  • Бескислотный припой на канифольной основе
  • Губка
  • Многожильный электрический провод
  • Инструмент для зачистки проводов

Выбор подходящего припоя

Лучший припой для лужения многожильного медного провода — это припой с канифольным сердечником электрического качества. Это безкислотный припой, содержащий флюс в сердцевине припоя. Никогда не используйте припой, содержащий кислоту, так как это может повредить провод или его изоляцию. Припой с кислотным сердечником предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без канифольного сердечника, вам может потребоваться нанести флюс на проволоку как часть процесса пайки.

инструкции

  1. Подготовьте провод

    Лужить нужно только на неизолированном проводе. Если провод изолирован, снимите примерно 3/4 — 1 дюйм изоляции с конца провода. с помощью инструментов для зачистки проводов. Эта длина дает вам достаточно провода, чтобы обернуть его вокруг винтовых клемм, но не достаточно, чтобы обнажился лишний провод.

  2. Подготовьте паяльник

    Подключите и включите паяльник, дайте ему нагреться. Быстро протрите кончик паяльника влажной губкой. Это удаляет любое окисление, которое могло произойти во время нагрева железа.

  3. Нанесите припой на провод

    Вытяните припой из катушки по прямой линии. При желании вы можете зажать проволоку с помощью инструмента «третьи руки» или аналогичного термостойкого удерживающего устройства.

    Прикоснитесь кончиком припоя к кончику паяльника, чтобы на кончике паяльника образовалась небольшая лужа жидкого припоя. Это поможет отвести тепло к проволоке. Затем прикоснитесь концом паяльника к нижней стороне провода, чтобы припой соприкасался с проводом.

    Нанесите припой на верхнюю часть провода, противоположную наконечнику паяльника. Припой должен расплавиться и втянуться вокруг жилы проволоки. Переместите припой и паяльник вместе вдоль оголенной части провода, расплавляя припой по ходу движения.

  4. Пусть проволока остынет

    Дайте припою остыть, затем проверьте результаты. Припой должен образовывать тонкое покрытие по всей длине провода и не должен образовывать комок или толстый валик, создающий электрическое сопротивление. Обычно жилы проволоки видны под припоем.

    Если вокруг провода имеется излишек припоя, его можно снова нагреть, чтобы он стал жидким, и его можно было стереть.

  5. При желании используйте острогубцы, чтобы согнуть луженую проволоку в крючок в форме леденца, который легко наматывается на винтовой зажим на таких устройствах, как переключатели и розетки.

Развенчанный миф о луженой проволоке — практический моряк

Недавно я купил старую лодку. Незадолго до покупки предыдущий владелец заменил проводку.

177

Все работы в хорошем состоянии, все соединения и выводы выполнены с помощью обжимных разъемов Ancor и запаяны в термоусадочную трубку. Вся проводка представляет собой многожильный провод надлежащего калибра (AWG).

Единственная проблема заключается в том, что использованная проволока не была луженой проволокой морского калибра.Мне интересно, каковы риски, если оставить все как есть. Ясно, что вырвать все это и сделать это снова было бы очень дорого.

Я не так часто пользуюсь лодкой и в ближайшее время не собираюсь совершать кругосветное плавание. Если соединения сделаны хорошо, а оболочка провода остается неповрежденной, каков риск коррозии провода при использовании нелуженого провода в морской среде?

Steven Krenz,
Vilya , Catalina 25,
Corpus Christi, Texas



Весьма интересен тот факт, что луженая проволока является единственным типом, признанным «морским».Ancor был, пожалуй, первым поставщиком на рынке лодок, который поставил луженую медную проволоку и пометил ее как «морскую». Это был блестящий маркетинговый ход, потому что теперь многие люди думают, что луженая проволока — единственная законная проволока, которую можно использовать на лодках.

На самом деле, многие водители считают, что Американский совет по лодкам и яхтам предписывает использование луженой проволоки в своих электрических стандартах. Что ж, все это дело относится к разряду морских легенд.



Во-первых, ABYC не предписывает использование луженой проволоки в своих стандартах — никогда этого не делал.Во-вторых, подавляющее большинство производителей серийных лодок до сих пор используют в своих электрических системах нелуженый провод.

Луженая проволока лучше? Ну, он более устойчив к коррозии, но правда в том, что нелуженая проволока используется годами и в большинстве случаев обеспечивает более чем достаточный срок службы.

128

Уловка для повышения коррозионной стойкости с помощью нелуженой проволоки проста: убедитесь, что разъемы на любом кабеле на вашей лодке герметичны.Стандартные обжимные соединители не подходят. Они оставляют концы проводов незащищенными от влаги, и, в конце концов, коррозия начнется на клемме и переместится в проводник, поскольку влага проследит провод под изоляцией за счет капиллярного действия. Используя термоусадочные обжимные клеммы или термоусадочные трубки с клеевым покрытием на обычных обжимных соединителях, вы можете эффективно герметизировать концы всех проводов на лодке.

Без воздействия влаги или соленого воздуха незалуженная проволока прослужит так же долго, как и луженая.(Хорошим онлайн-источником термоусадочной продукции является www.nationalstandardparts.com .)

Чтобы определить, не пострадала ли ваша проводка от влаги, отрежьте клемму подозрительного провода и зачистите ее примерно наполовину. -дюйм изоляции. Если провод черный, а не блестящий розовый, то по проводнику начала мигрировать коррозия. Вам нужно будет снять проводку, пока не найдете чистую розовую медь. Обычно для этого требуется снять изоляцию не более чем на дюйм или около того.Отрежьте корродированный провод и установите новую клемму, как описано выше.



Кабель аккумуляторной батареи морского класса 6 AWG (Размер 6 калибра) Красный

Premium UL1426 Кабель аккумуляторной батареи из луженой меди продается стопами

ОБ ЭТОМ ЗАМЕЧАТЕЛЬНОМ КАБЕЛЕ ДЛЯ АККУМУЛЯТОРА.

..

Этот кабель для морского аккумулятора соответствует стандарту UL 1426 BC-5W2 при температуре 105°C в сухом состоянии и 75°C во влажном состоянии, что соответствует требованиям береговой охраны США и ABYC. для лодок и морских судов, а также для многих других применений.

ПРЕИМУЩЕСТВА ЭТОГО КАБЕЛЯ ДЛЯ МОРСКИХ АККУМУЛЯТОРОВ:

  • СДЕЛАНО В США
  • Чистая медная жила размера AWG
  • Жилы с гальваническим лужением устойчивы к коррозии для увеличения срока службы в суровых условиях, класс III
  • Скрутка 900 K
  • Огнестойкая ПВХ-оболочка устойчива к воде, маслам, газам, жирам и растворителям 75C мокрый (BC-5W2) Рейтинг температуры
  • ABYC, USCG, ROHS Соответствует

Технические характеристики аккумулятора:

Технические характеристики:

Спецификации:

Манометровой показатель Наружный диаметр Вес LBS / FT

8 168.270 в .080

6 266 .340 в .123

4 420 . 405 в .185

2 665 .475 в .285

1 836 .520 в .344

1/0 1064 .565 в. 424

 2/0                                          .655 дюйма             .530

 4/0             2109               .735 в .826

для использования в качестве батареи кабелей:

SAE J-378 Таблица допустимого вмешательства для проводников 50 В или менее с 105C Рейтинг

Датчика Усилитель на внешних усилителях внутри

AWG пробел двигателя пространства двигателя

8 80 68

6 120 102

4 160 136

4 160 136

2 210 178

2 210 178

1 245 208

1/0 285 242

2/0 330 280

4/0 445 378

* на Abyc / USCG ( Уменьшение тока внутри моторного отсека на 15% из-за перегрева)

ПРЕИМУЩЕСТВА ПО ПРОВОДУ ПИТАНИЯ CCA:

Наш кабель — Copp э… НАСТОЯЩАЯ МЕДЬ, но следите за другим «кабелем CCA», поскольку CCA означает алюминий, плакированный медью, поэтому вы будете использовать алюминий, который является плохим проводником по сравнению с этим кабелем из чистой меди! Вы должны использовать алюминиевый кабель CCA большего размера, примерно на 2 размера больше, чтобы приблизиться к той же мощности, что и настоящий медный кабель! Если вам важна максимальная мощность, используйте наш кабель!

Подходящее использование:

Автомобильные батареи Кабели

Морской кабинетные кабели

Батареи для батарей

Солнечный батареи Батареи

Зарядные кабели для вилочных погрузчиков

Энергировальные кабели мощности

Аккумуляторные кабели для гольфа

Усилитель батареи

. ..и многие другие применения

Морской луженый медный первичный провод

Лучший источник качественного электрического первичного провода. Морской первичный провод является наиболее часто используемым проводом для морских соединений и электрических проектов. Первичный провод с изоляцией из ПВХ имеет гладкую поверхность и идеально подходит для протягивания через проволочные станки или другое управление проводкой. Наш провод поступает от производителей США и предлагает 100% многожильную голую медь, большинство оффшорных первичных проводов не полностью медные.
Первичный провод из морской луженой меди
Одножильный или многожильный луженый провод, внесенный в список UL, идеально подходит для использования в коррозионно-активных средах морских применений.Специальные электролуженые медные нити также повышают защиту от коррозии транспортных средств для отдыха, автомобилей, грузовиков и прицепов. Луженая медная скрутка чрезвычайно гибкая для легкой прокладки в морских приложениях и легче паяется, чем голая медь. Огнестойкая изоляция из ПВХ обладает высокой устойчивостью к воде, маслу, смазке, бензину и другим повреждающим растворителям. Устойчивость к высокому напряжению до 600 вольт повышает универсальность его использования в различных морских и других подходящих приложениях.

Подробная информация о продукте:
• Многожильный отожженный одножильный луженый медный провод
• Универсальная огнестойкая изоляция из ПВХ
• Напряжение: 600 вольт
• Температура: номинальная при 105°C (221°F) в сухом состоянии и 75°C (167°F) во влажном состоянии
• Технические характеристики: Соответствует спецификациям UL 1426 для соответствия требованиям ABYC, NMMA, DOT и береговой охраны

Сделано в США

Морской луженый медный первичный провод
Калибр — наружный диаметр — скрутка
8 Калибр — .265″ — 168/0,010
10 Калибр — .185″ — 104/.010
12 Калибр — .160″ — 65/.010
14 Калибр — .145″ — 41/.010
16 Калибр — .125″ — 26/.010
Калибр 18 — .114″ — 16/. 010

Более 13 цветов От калибра 8 до 18 Первичный луженый медный морской провод.

Первичный морской провод
Продается катушками 25 футов, катушками 100 футов и катушками 500 футов
У нас есть полная линейка цветов, включая:
Черный, Синий, Коричневый, Зеленый, Серый, Оранжевый, Розовый, Фиолетовый, Красный, Белый, Желтый, Голубой и Светло-зеленый

ЧТОБЫ ПРИОБРЕСТИ АВТОМОБИЛЬНЫЕ И ЭЛЕКТРИЧЕСКИЕ МАТЕРИАЛЫ 100% МЕДЬ ПЕРВИЧНЫЙ ПРОВОД НАЖМИТЕ ЗДЕСЬ!

Луженая проволока Ancor Marine Grade

Провод-и-кабель

Проволока морского класса Ancor разработана для обеспечения дополнительной защиты в ваших морских, автомобильных или суровых условиях.Морской провод изготовлен из высококачественной луженой проволоки для дополнительной прочности проводки. Провод Ancor имеет гальваническую луженую медную жилу и гибкую поливинилхлоридную (ПВХ) оболочку. Эта конструкция соответствует стандартам UL1426, BC-5W2, US Coast Guard Charterboat CRF Title 46, ABYC и CSA TEW для статуса морского класса.


Морской трос Del City отличается высокой прочностью и долговечностью, особенно в суровых условиях. Луженый провод содержит 6.На 5 % больше меди, чем в стандартном проводе SAE, рассчитано на напряжение до 600 вольт переменного/постоянного тока и может выдерживать температуры 105 °C (221 °F) в сухом состоянии и 75 °C (167 °F) во влажном состоянии. Оболочка из ПВХ устойчива к ультрафиолетовому излучению, огнестойкая, устойчива к влаге, коррозии и химическим веществам. Морская проволока доступна в размерах от 18 до 4/0, предлагаемых в различных размерах катушек от 18 футов до 1000 футов. Варианты цвета включают: красный, черный, белый, темно-синий, коричневый, желтый, зеленый и розовый. Предлагаемые цвета будут варьироваться в зависимости от размера датчика.Del City также предлагает широкий выбор других продуктов морского класса наряду с нашим высококачественным морским проводом, что делает нас идеальным соединением для вашей следующей морской установки или ремонта.

Проволока

Ancor морского класса предназначена для обеспечения дополнительной защиты в ваших морских, автомобильных или суровых условиях.

Морской провод изготовлен из высококачественной луженой проволоки для дополнительной прочности проводки. Провод Ancor имеет гальваническую луженую медную жилу и гибкую поливинилхлоридную (ПВХ) оболочку.Эта конструкция соответствует стандартам UL1426, BC-5W2, US Coast Guard Charterboat CRF Title 46, ABYC и CSA TEW для статуса морского класса.
Морской трос Del City отличается высокой прочностью и долговечностью, особенно в суровых условиях. Луженый провод содержит на 6,5% больше меди, чем стандартный провод SAE, и рассчитан на напряжение до 600 вольт переменного/постоянного тока и способен выдерживать температуры 105°C (221°F) в сухом состоянии и 75°C (167°F) во влажном состоянии. Оболочка из ПВХ устойчива к ультрафиолетовому излучению, огнестойкая, устойчива к влаге, коррозии и химическим веществам.Морская проволока доступна в размерах от 18 до 4/0, предлагаемых в различных размерах катушек от 18 футов до 1000 футов. Варианты цвета включают: красный, черный, белый, темно-синий, коричневый, желтый, зеленый и розовый. Предлагаемые цвета будут варьироваться в зависимости от размера датчика. Del City также предлагает широкий выбор других продуктов морского класса наряду с нашим высококачественным морским проводом, что делает нас идеальным соединением для вашей следующей морской установки или ремонта.










Что такое морская проволока?

Что такое проволока морского класса?

Возможно, вы читали о нашем силовом проводе Kolossus и слышали, как мы описывали его как «морской». Это может показаться неуместным для вашего приложения, в конце концов, вы строите автомобильную аудиосистему, а не лодочную стереосистему мощностью 2000 Вт. Морской класс Well означает, что силовой кабель или провод динамика обработаны покрытием для предотвращения окисления, обычно оловом. Луженая медь не тускнеет и не окисляется, как голая медь. Даже бескислородная медь (OFC), которая представляет собой медь, очищенную до чистоты не менее 99,95%, со временем под воздействием элементов тускнеет. Окисление будет медленно ухудшать способность кабеля проводить электричество, что потенциально может повредить автомобильный аудиоусилитель.

Почему мне следует использовать медь морского класса или TOFC (луженую бескислородную медь) при подключении автомобильного аудиоусилителя? Спросите себя, где кабель чаще всего окисляется? Открытая медь с большей вероятностью окислится, чем медь с оболочкой, поэтому, конечно, концы. Снимая с кабеля его оболочку, чтобы заделывать силовой провод, вы подвергаете оголенную медь воздействию кислорода. При использовании луженой меди открытая часть меди ограничивается поперечным сечением самого силового провода (наконечник жилы провода).

Автомобили сталкиваются с некоторыми суровыми экстремальными условиями, и эта дополнительная защита от высокой влажности и покрытых солью заснеженных дорог будет поддерживать ток с небольшими изменениями в течение всего срока службы вашей установки. Помимо устойчивости к окислению, луженую медь легче паять, так как отдельные медные жилы уже покрыты оловом. Завершение силового провода Kolossus нашими кольцевыми клеммами из луженой меди, которые также относятся к морскому классу (я уверен, вы уже догадались), являются лучшим вариантом для предотвращения окисления.Конструкция наших кольцевых клемм с открытым концом позволяет обжимать и припаивать кабель. Покрытие 100% открытых оголенных медных наконечников припоем гарантирует абсолютную защиту.

Завершающим этапом завершения работы с кабелем является наклеивание термоусадочной пленки KnuKonceptz с клейкой прокладкой поверх только что присоединенного разъема. Термоактивируемый клей создает влагозащитный барьер для кабеля и внешней стенки разъема, герметизируя кабель аккумулятора на долгие годы службы.




Олово против.Голый | Проволока и кабель Quabbin

Кажется, всегда существовали разные мнения, когда речь шла об определенных темах, будь то политика, спорт и даже то, в какой забегаловке подают лучший кофе.

Еще один извечный спор, с которым мы сталкиваемся как производители высококачественных кабелей для передачи данных, заключается в том, следует ли покрывать медный проводник для передачи данных гальваническим покрытием или оставить его в чистом медном виде. Давно назрело практическое обсуждение этой темы с упором на реальный мир, а не на лабораторный стол.

Во-первых, медь должна быть правильно определена для применения. Требование голой или луженой меди само по себе не гарантирует какого-либо конкретного уровня производительности. Существует плохая луженая медь, а также хорошая голая медь, и наоборот. Ради этого обсуждения; давайте оговорим, что медь, о которой мы говорим, как в голом, так и в луженом варианте, была правильно указана для применения, поскольку это устранит многие переменные.

На лабораторном столе и в идеальных условиях голая медь превзойдет «луженую» разновидность.Жаль, что это не так просто. Если бы это было так, мы бы закончили, конец дискуссии. Тем не менее, у вас не может быть «вечного спора», если ситуация настолько проста. К чему тогда спор? Ну, просто, практикующие в реальном мире получили другие результаты, чем можно было бы предположить в лабораторных тестах. Наше собственное тестирование показало, что оба типа меди могут быть правильными, если вы добавите недостающую переменную… время. Свежий, новый, оголенный медный провод отлично работает. К сожалению, мы обнаружили, что он окисляется намного быстрее, чем консервированный, что приводит к ухудшению электрических характеристик.

Когда вы думаете о ржавчине, на ум могут прийти старые автомобили, парадные ворота или даже велосипеды и кормушки для птиц. Обычно не по кабелю. Ржавчина с научной точки зрения известна как окисление, которое возникает, когда кислород вступает в длительный контакт с определенными металлами. Со временем кислород соединится с металлом на атомарном уровне, образуя новое соединение, называемое оксидом. Когда металл образует оксид, он ослабляет связи самого металла. Если основным металлом является железо, вы получите оксид железа, если это медь, вы получите оксид меди.Основным катализатором процесса окисления является вода. Металл не нужно погружать в воду, часто достаточно влаги в воздухе, чтобы началась реакция. Невооруженным глазом медный проводник может показаться гладким и однородным, однако микроскопические ямки и трещины все еще существуют, и влага может легко проникнуть через эти дефекты. Атомы водорода, присутствующие в водяном паре, будут объединяться с другими элементами с образованием кислот, что в конечном итоге приведет к обнажению еще большего количества металла за счет увеличения дефектов в основном металле. Ситуация становится еще хуже, когда присутствует натрий, как в случае с соленой водой. Натрий ускоряет химическую реакцию, в результате которой образуется разрушительное оксидное соединение. По мере того, как большее количество этих атомов объединяется, они ослабляют целостность исходного металла, делая его хрупким и рассыпчатым, процесс, широко известный как коррозия.

Некоторые куски металла имеют достаточную толщину, чтобы сохранить свою целостность, даже когда на поверхности образуется ржавчина, но помните, что мы говорим о кабеле передачи данных, который обычно имеет калибр от 24 до 26 AWG.Чем тоньше металл, тем выше вероятность того, что окисление повлияет на предполагаемое применение. Окисление — это химическая реакция, побочным продуктом которой является выделение тепла. В конце концов, основные металлические связи исходного металла будут разрушены теплом, и весь предмет распадется. Это, конечно, крайность, и мы, вероятно, никогда не увидим внутренний кабель, который вот-вот распадется. Однако, когда металл начинает окисляться, свойства материалов (проводящие, растяжимые, термические и т.) начнет меняться. Как мы уже говорили выше, если металл достаточно толстый и имеет лишь небольшую поверхностную ржавчину, он сохранит свою структурную целостность. Но мы не говорим о структурной целостности, когда речь идет о передаче электрического сигнала; мы говорим о проводимости металлов. При восстановлении моста в центре города небольшая поверхностная ржавчина может не иметь большого значения, просто отшлифуйте ее и заново покрасьте. И наоборот, качественное неокисленное покрытие поверхности медного проводника имеет первостепенное значение для хороших электрических характеристик.Одним из наиболее опасных врагов высокоэффективных медных проводников является окисление на поверхности. Далее мы обсудим почему, но прежде чем мы покинем тему окисления, помните, что если окисление началось, его очень трудно остановить. Лучший способ избежать процесса окисления — это обработать металл, чтобы предотвратить начало окисления или, по крайней мере, замедлить его.

В предыдущем разделе было сказано, что качественное неокисленное покрытие поверхности медного проводника имеет первостепенное значение для хороших электрических характеристик.Почему? Что ж, существует концепция под названием «скин-эффект», которая объясняет, как электроны движутся по проводу. То, что описывает терминология «кожи», является тенденцией большей части протекания тока сигналов быть в значительной степени сосредоточенным ближе всего к внешней стороне проводника. Чем выше частота сигнала, тем больше концентрация тока будет благоприятствовать поверхности проводника, чем ниже частота, тем глубже он будет течь в проводнике. При передаче по Ethernet частоты, как правило, находятся в более высоком спектре, и чем быстрее мы общаемся, т.е.т.е.: 1 гиг или даже 10 гиг, чем выше частота передачи и тем больше окисление повлияет на производительность. Очевидно, что если поверхность проводника окислена, а окисление ухудшает такие свойства, как проводимость, проводник будет иметь ухудшенные электрические характеристики. С точки зрения непрофессионала, если предполагается, что высокочастотный сигнал Ethernet проходит по «поверхности» проводника, а поверхность этого проводника окислена, он также не будет проводить сигнал. Из-за дефектов на поверхности проводника, которые препятствуют передаче, электроны (сигнал) будут проникать глубже в проводник, что вызывает большее трение и тепло, также известное как сопротивление.

В многожильных проводах заряд на отдельной жиле может переходить от жилы к жиле. Поскольку нити тонкие, но все еще находятся в электрическом контакте с соседними жилами, можно ожидать, что эффект внутреннего импеданса будет аналогичен влиянию сплошной проволоки сравнимого диаметра с пучком жил. Следовательно, ток будет стремиться течь вблизи «кожи» пучка проводов, как это происходит с одиночным проводником такого же диаметра.

Теперь, когда мы понимаем, что окисление может сделать с медным проводником, что нам с этим делать? Ну, мы уже говорили, что если окисление началось, его трудно остановить. Решение состоит в том, чтобы не дать окислению закрепиться на нашей меди. Общепринятой практикой является покрытие меди другим проводящим металлом. Жесть, да? Да, обычно это олово, но это могут быть и другие металлы, такие как золото или серебро. Кратко коснемся их. Серебро — самый проводящий металл. Однако у него есть свои проблемы с окислением, и он дорогой. Так что, как и за обеденным столом, серебро предназначено для особых случаев. Золото по сравнению с серебром обладает меньшей проводимостью, но не тускнеет.Золото было бы прекрасно, но оно дорогое и работает не намного лучше, чем олово, если учесть разницу в стоимости. Зачем вообще использовать золото? Во всех случаях, кроме самых уникальных, золото не обязательно, но оно определенно хорошо продается розничным покупателям, которые хотят произвести впечатление на своих приятелей, демонстрируя побрякушки на задней панели своей стереосистемы! Это оставляет нам олово, которое представляет собой идеальное сочетание стабильности и электрических характеристик. Олово является 49-м наиболее распространенным элементом и имеет наибольшее количество стабильных изотопов (10) в периодической таблице, что делает его чрезвычайно стабильным.Это означает, что стоимость остается низкой, а устойчивость к коррозии остается высокой. Эти факторы делают олово отличным выбором для покрытия других металлов для предотвращения окисления.

Он охватывает большинство академических принципов, касающихся покрытия медных проводников. Какие реальные проблемы решает использование луженых медных проводников? Во-первых, увеличивается срок годности неизолированного проводника. Это может звучать как производственная проблема, а не ваша проблема, верно? Неправильно! Окисление похоже на рак металла, который начинается с очень малого и разрастается.Мы уже установили, что если окисление началось, остановить этот процесс очень сложно. Медь может быть в порядке во время производства, но семена окисления уже могут быть посажены. Почти невозможно определить, когда голая медь станет неприемлемой. Наши исследования показали, что медный проводник, даже из одной партии, не обязательно стареет с одинаковой скоростью. Тем не менее, лужение меди дает стабильные и предсказуемые конечные характеристики, на которые можно рассчитывать и на которые можно положиться.Кроме того, многожильный кабель (используемый для высокопроизводительных патчей) подвергается окислению даже быстрее, чем одножильный проводник. Некоторые аргументы в пользу этого являются частными, но давайте просто упростим ситуацию, сказав, что в многожильном кабеле больше открытой площади поверхности, доступной для окисления. Более того, окисление влияет не только на поверхность пучка, но и на непрерывность между нитями внутри пучка. За период от 12 до 13 лет мы видели больше вносимых потерь в соединительных кабелях из неизолированной меди, чем в луженых кабелях.Почему это? Поговорим о сборках.

Соединители со смещением изоляции

предназначены для соединения с проводником изолированного провода с помощью процесса соединения, при котором лезвие или лезвия проходят через изоляцию, устраняя необходимость зачистки провода перед соединением. Эти соединения обычно используются в слаботочных приложениях, таких как телекоммуникации и сети. (Вспомните модульные соединители в стиле RJ). При правильном подключении лезвие соединителя приваривается к проводу методом холодной сварки, обеспечивая высоконадежное газонепроницаемое соединение.

Что такое холодная сварка? Холодная сварка или металлическое соединение были впервые официально признаны общим явлением материалов в 1940-х годах. Было обнаружено, что две чистые плоские поверхности из одинакового металла будут прочно сцепляться, если их привести в контакт в вакууме или в среде, подобной вакууму. Холодная сварка – это процесс, при котором соединение происходит без расплавления на границе раздела двух свариваемых деталей. В отличие от процессов сварки плавлением, расплавленная фаза не присутствует и не требуется для образования соединения, отсюда и термин «холодная» сварка.Вместо этого металлы связываются, делясь электронами друг с другом. В металле группы атомов легко «теряют» электроны, образуя положительные ионы. Эти ионы окружены и разделяют «потерянные» электроны, ответственные за проводимость. Возникающее в результате соединение образовавшихся ионов удерживается на месте за счет электростатических взаимодействий между ионами, а также электронным облаком, которое называется металлической связью. Металлическая связь представляет собой электромагнитное взаимодействие между делокализованными (или «свободными») электронами, называемыми электронами проводимости, которые собираются в «электронном море» вокруг металлических ядер внутри металла.Обычно понимаемые как распределение «свободных» электронов среди «решетки» положительно заряженных ионов, электроны проводимости делят свою плотность поровну между всеми атомами, функционирующими как нейтральные (незаряженные) объекты. Металлическая связь определяет многие физические свойства металлов, такие как прочность, ковкость, пластичность, тепло- и электропроводность. Металлическая связь в большинстве случаев неполярна, так как даже в сплавах между электроотрицательностями атомов, участвующих в связывающем взаимодействии, разница незначительна (а в чистых элементарных металлах вообще отсутствует). Таким образом, металлическая связь представляет собой чрезвычайно делокализованную общую форму ковалентной связи. Ковалентная связь — это форма химической связи, которая характеризуется общими парами электронов между атомами или между атомами и другими ковалентными связями. Ковалентность наибольшая между атомами с одинаковой электроотрицательностью, но ковалентная связь не обязательно требует, чтобы два атома были из одних и тех же элементов, только чтобы они имели сопоставимую электроотрицательность.

Теперь, когда мы обсудили холодную сварку (металлическое соединение), давайте вернемся к соединителям с прорезью изоляции, с которых начался разговор.Как мы уже говорили, соединитель с прорезью изоляции пропускает лезвие через изоляцию провода и контактирует с медным проводником внутри. Если все пойдет хорошо, мы получим холодную сварку или, говоря более научным языком, металлическое соединение. Угадайте, что мешает металлической связи? Вы угадали, окисление. Если проволока окислится, это может помешать соединению металлов. Если окисление на проводнике присутствует, но не выражено, металл может слипаться. Однако со временем, когда процесс окисления, который трудно остановить, продолжается; связи будут ухудшаться по мере того, как материал превращается из меди в пыль оксида меди.Обычно это происходит на микроскопическом уровне, но влияет на проводимость. Отзывы, полученные от сотрудников, производящих модульные вилки, показали, что гораздо более вероятно, что соединение разъема будет подвергаться коррозии с голой медью. Следовательно, сборка из оголенной меди после старения в конечном итоге не выдержит испытания на контактное сопротивление. Многие люди игнорируют этот тест, но он является такой же частью стандартов TIA и IEC, как и любой другой параметр, и к нему следует относиться серьезно. Здесь мы говорим о вносимых потерях.В телекоммуникациях вносимые потери — это потери мощности сигнала в результате включения устройства в канал. Вносимые потери обычно вносятся в канал соединителями и соединениями. Вносимые потери, обычно выражаемые в дБ относительно мощности передаваемого сигнала, также могут называться затуханием. Мы все слышали эти термины, и мы уже знаем, что нам нужно остерегаться их. Душевное спокойствие доступно всего за несколько дополнительных центов за фут… используйте луженые проводники и приятного дня без стресса!

Распределитель неизолированного провода из луженой меди

Твердая отожженная медь мягкого волочения, соответствует требованиям: QQ-W-343, TYPE S, MIL-W-3861, TYPE S, ASTM-B-3

Другие стандартные упаковки ок.Катушки 5 фунтов, 15 фунтов, 45 фунтов и 90 фунтов (в зависимости от калибра)

Особые требования к упаковке приветствуются.

Твердая луженая медная проволока Данные

ДАТЧИК (AWG) НОМ. ДИАМ. ДЮЙМЫ НОМ. ДИАМ. ММ футов на LB футов на LB товара # 1/4 LB катушки предмета # 1 фунт катушки вещь # Bulk Counts товар # 1000 FT
12 0,0808 2. 0530 50 С12 Г12 УФБ12 УФМ12
14 0,0640 1.6280 80 С14 Г14 УФБ14 УФМ14
16 0,0570 1.4500 126 С16 Г16 УФБ16 УФМ16
18 0.0403 1.0240 199 С18 Г18 УФБ18 УФМ18
20 0,0319 0,8120 315 С20 Г20 УФБ20 УФМ20
22 0,0253 0,6440 501 С22 Г22 УФБ22 УФМ22
24 0.0201 0,5110 793 С24 Г24 УФБ24 УФМ24
26 0,0159 0,4050 1 260 С26 Г26 УФБ26 УФМ26
28 0,0126 0,3210 1 990 С28 Г28 УФБ28 УФМ28
30 0.
