ТЕРМОВОЗДУШНАЯ ПАЯЛЬНАЯ СТАНЦИЯ LUKEY
В жизни наверно каждого радиолюбителя приходит пора, когда он заменяет старый советский паяльник на что-то более современное. Некоторые городят себе регуляторы для паяльников, а другие покупают паяльные станции. Об одной из таких термовоздушных станций будет этот обзор. Производитель дает на нее следующие характеристики.
Технические характеристики Lukey 702
- Питание: 220 В
- Напряжение на выходе: 29 В, 10 В, 26 В
- Потребляемая мощность, Вт: 750
- Диапазон рабочих температур паяльника, °С: 200-480
- Диапазон рабочих температур фена, °С: 100-480
- Тип нагревательного элемента паяльника: керамический
- Тип насоса: турбина Скорость потока воздуха: 120 л/мин
- Уровень шума: меньше 45 Дб
- Габариты, мм: 160х190х116
Купил ее больше года назад, так что уже успел достаточно попользоваться, чтоб сделать окончательные выводы о приборе.
После паяльной станции уже редко брал в руки пальник. Только достаточно мощный, чтобы прогреть большую площадь.

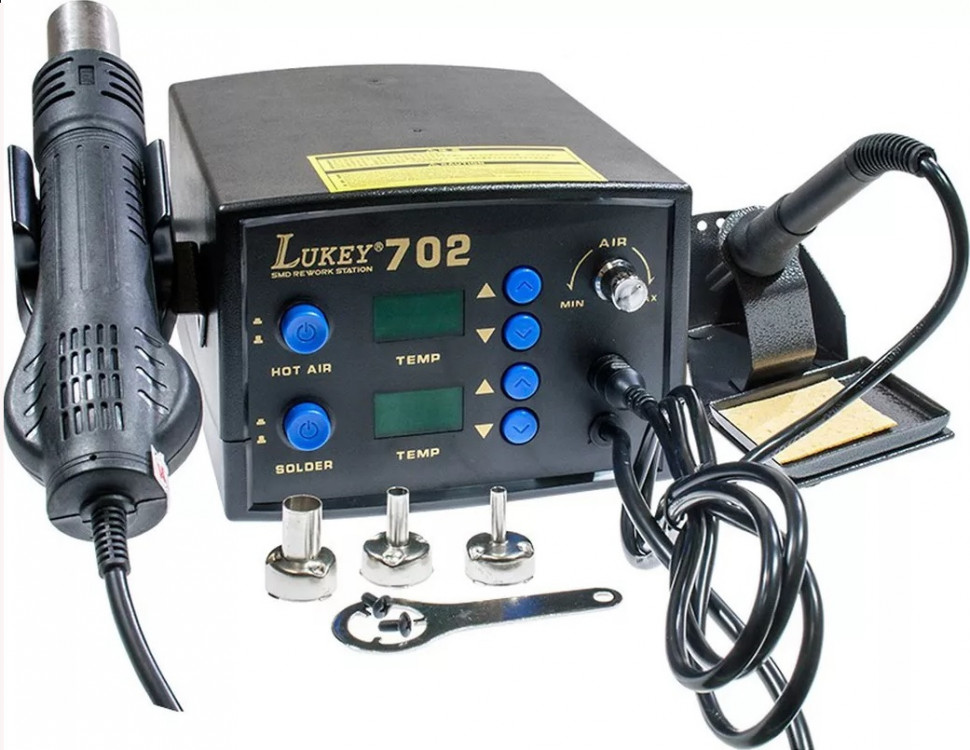

Термовоздушная паяльная станция Lukey 702 имеет два канала. Один канал паяльника, второй фена. Каждый канал управляется микроконтроллером Atmega8. В процессе эксплуатации было необходимо сделать несколько доработок. К сожалению без допиливания станция нормально не работала.
1. Паяльник
С ним в комплекте шла подставка и губка для чистки жала паяльника. После покупки сразу же взял пару сменных жал, так как стандартное не очень понравилось. К тому же оно не держало припой.
Второй момент – это керамический нагреватель. Он не доходил до конца жала. Для того чтобы это исправить пришлось перепаивать сам нагреватель на несколько миллиметров выше. Китайцы видимо специально оставили нам такую возможность, так как на платке было несколько свободных пятачков
2. Фен
В комплекте с феном стандартно идут три насадки разного диаметра на конце.
А также ключик для их крепления. Держаться насадки хлипенько, но не выскакивают. Сам фен имеет свою подставку на корпусе. В подставке встроен магнит, а в фене геркон. Поэтому при установке фена в подставку температура начинает сбрасываться до 50 градусов. После этого он переходит в ждущий режим. Еще у фена есть регулировка потока воздуха. Ее изначально поставил на максимум и больше не крутил. Феном очень удобно выпаивать различные компоненты планарного монтажа. Это делаю на температуре около 350 градусов. Первое время боялся, что такой температурой перегрею микросхемы, но мои опасения оказались напрасными. Также феном удобно работать с термоусадкой. Все получается красиво и аккуратно. В то время как паяльник или зажигалка оставляли следы копоти или грязи.
Но… была у фена значительная проблема. Когда начинал им работать, то свет мигал по всей квартире. А может быть и не только у меня. Это вылечилось пайкой диода между тиристором и оптроном. На схеме виден этот момент.
Схема доработки станции Люкей
3. Выключатель
Еще одна доработка это была установка выключателя в разрыв питания трансформатора. Без него он был постоянно включен, потреблял электрическую энергию и незначительно грелся. Приходилось выдергивать вилку из сети. В один прекрасный день мне это надоело, и решил исправить такой недочет.
Видео работы фена
В целом скажу, что станция Lukey-702 меня вполне устраивает и отлично подходит для использования в домашней лаборатории. Обзор подготовил SssaHeKkk.
Форум по паяльным станциям
Lukey-702 паяльник для станции в категории «Промышленное оборудование и станки»
Паяльник для станции Lukey 702, Lukey 898, Lukey 852D+ FAN, Lukey 902, Lukey 936A, Lukey 936D
Доставка из г. Киев
451 грн
Купить
Паяльник для паяльной станции Lukey 702,852D+Fan,898,936 (нагр.
элемент про-во Taiwan)
Доставка из г. Хмельницкий
399 грн
Купить
SPmobile — запчасти, комплектующие , оборудование
Паяльная станция LUKEY 702 фен, паяльник
Доставка по Украине
4 365 грн
3 492 грн
Купить
MasterClub — Запчасти и оборудование для ремонта смартфонов и планшетов
Нихромовый нагревательный элемент паяльника A1322 для Gordak 936A, Lukey 702, Lukey 852AD
Доставка по Украине
107 грн
Купить
Паяльная станция Lukey 702 цифровая, паяльник + фен
Доставка из г. Черновцы
по 3 882 грн
от 2 продавцов
3 944 грн
3 882 грн
Купить
Inspire
Паяльник для станции Lukey 858, 868, 852D+, 853D, 936+
Доставка по Украине
846 грн
Купить
Паяльник к станции LUKEY 702/852D+FAN/898/936A
Доставка из г. Борисполь
389 грн
Купить
vngsm.com.ua
Паяльная станция LUKEY 702 фен, паяльник
Заканчивается
Доставка по Украине
3 700 грн
Купить
SPmobile — запчасти, комплектующие , оборудование
Паяльник для паяльной станции Lukey 852D+,868,853 D+ (нагр.
элемент про-во Hakko)
Доставка из г. Хмельницкий
820 грн
Купить
SPmobile — запчасти, комплектующие , оборудование
Жало паяльника BAKU 900M-T-K лезвие (для паяльной станции Lukey. Kada)
На складе в г. Борисполь
Доставка по Украине
75 грн
Купить
vngsm.com.ua
Паяльник для станции Yaxun YX702, YX902, YX852, YX701B, YX936, YX937, BAKU BK-452, KMT-1000
Доставка по Украине
312 грн
Купить
Паяльная станция Lukey 702 с паяльником + фен
Доставка по Украине
5 166 грн
Купить
ОПТ plus +
Жало паяльника BAKU BK-9033 (900M-T-S/K/I изогн/лезвие/ровный комплект 3шт.(для паяльной станции Lukey, Kada)
Доставка из г. Борисполь
75 грн
Купить
vngsm.com.ua
Паяльная станция LUKEY 702 фен, паяльник
Под заказ
Доставка по Украине
по 3 978 грн
от 2 продавцов
3 978 грн
Купить
МОБІМАРКЕТ — у нас легко підібрати ПОТРІБНИЙ товар.
Паяльна станція LUKEY 702 фен, паяльник
Под заказ
Доставка по Украине
по 4 423 грн
от 2 продавцов
4 423 грн
Купить
МОБІМАРКЕТ — у нас легко підібрати ПОТРІБНИЙ товар.
Смотрите также
Паяльник к станции LUKEY 702/852D+FAN/898/936A (нагрев. эл. про-во Taiwan)
Доставка из г. Одесса
362 грн
Купить
MasterClub — Запчасти и оборудование для ремонта смартфонов и планшетов
Фен для паяльной станции LUKEY 702/852D+FAN/853D+/868
Под заказ
Доставка по Украине
по 1 099 грн
от 2 продавцов
1 099 грн
Купить
МОБІМАРКЕТ — у нас легко підібрати ПОТРІБНИЙ товар.
Нагревательный элемент для паяльника LUKEY 702/852D+FAN/898/936A (TAIWAN)
Под заказ
Доставка по Украине
по 93 грн
от 2 продавцов
93 грн
Купить
МОБІМАРКЕТ — у нас легко підібрати ПОТРІБНИЙ товар.
Паяльная станция Lukey 702 термовоздушная (Фен, паяльник, 900М, 750 Вт)
Доставка по Украине
3 489 грн
Купить
Bumeks.com.ua
Паяльная станция Lukey 702 750W паяльник + фен для пайки с турбиной
Недоступен
3 741 грн
Смотреть
Sxema — Украинский Интернет Радиорынок
Запасной паяльник Lukey для Lukey 702, 898, 852D+FAN
На складе в г. Львов
Доставка по Украине
315.29 грн
Купить
ООО «Простир Груп»
Паяльник для паяльной станции LUKEY 852D+FAN / 702
Доставка по Украине
450 грн
Купить
РАДИО SHOP
Паяльник для паяльной станции LUKEY 702 / 852+FAN / 898
Доставка по Украине
499 грн
Купить
ТОВ «Всеплюс»
Паяльник для паяльной станции Lukey 702, 852D+FAN, 852D+, 936
Доставка по Украине
495 грн
Купить
GoMobile — запчасти для мобильных телефонов и планшетов.
Запасной паяльник для паяльных станций Lukey 702/898/852D+FAN
Недоступен
329 грн
Смотреть
Bumeks.
com.ua
Термовоздушная паяльная станция Lukey 702 с паяльником
На складе в г. Львов
Доставка по Украине
3 678.93 грн
Купить
ООО «Простир Груп»
Паяльник для Lukey 702/898/852D+Fan
На складе в г. Киев
Доставка по Украине
528 грн
Купить
Интернет-магазин «RADIOMART»
Жало медное для паяльника для станций Lukey, Hakko 900M-T-2.4D
Недоступен
38 грн
Смотреть
Интернет-магазин «FreeBuy.in.ua»
Набор Жал паяльника 14 шт 900M-T для паяльных станций LUKEY, HAKKO и тд
На складе в г. Киев
Доставка по Украине
531 — 569 грн
от 2 продавцов
531 грн
Купить
Langeron
Как выбрать паяльную станцию
Для монтажа и ремонта современной электроники все чаще используются паяльные станции, которые завоевали большую популярность как у профессиональных электронщиков, так и у радиолюбителей. В данной статье дан краткий обзор паяльных станций, который, несомненно, поможет решить вопрос, какую станцию лучше приобрести.
Контактные и бесконтактные паяльные станции
Все паяльные станции можно разделить на две большие категории, указанные в шапке. Контактные станции, по сути, представляют собой обычные паяльники, управляемые электронным блоком. Раньше такую конструкцию называли паяльником с терморегулятором. Технология пайки такая же, как и простым паяльником, которым пользовались почти все радиолюбители и профессиональные монтажники.
Как припаять чип?
Миниатюризация электронных компонентов, появление многовыводных схем привели к тому, что обычным паяльником стало невозможно паять микросхемы. Некоторые микросхемы не имеют выводов в классическом понимании, например микросхемы в корпусах BGA (от англ.
Такие микросхемы устанавливаются на модули памяти персональных компьютеров и на материнские платы. Эти модули были замечены и сохранены многими пользователями. Внешний вид модуля памяти показан на рис. 1.
Рисунок 1. Модуль памяти с микросхемами в корпусах BGA
Планарные микросхемы тоже стали очень многовыводными: многие из них имеют сто и более ножек. Такую микросхему просто невозможно спаять, не испортив плату обычным паяльником. Фрагмент платы с многовыводной микросхемой показан на рисунке 2.
Рисунок 2. Многовыводная планарная микросхема
Именно такие микросхемы привели к созданию бесконтактных методов пайки. Сначала это был нагрев горячим воздухом с помощью фена, позднее были созданы устройства, в которых нагрев осуществляется инфракрасным излучением. Но не будем торопиться, начнем рассказ с контактных паяльных станций.
Контактные паяльные станции
Они делятся на две большие категории.
Это станции для пайки обычными оловянно-свинцовыми припоями и станции для пайки бессвинцовыми припоями. В качестве примера «ведущих» станций можно привести станции нескольких моделей: Lukey 936+, AOYUE 936, AOYUE 937, Solomon SR-976 ESD.
Рисунок 3. Паяльная станция AOYUE 936
Рисунок 4. Паяльная станция AOYUE 937
На рисунках 3 и 4 показан внешний вид аналоговых паяльных станций AOYUE 936, AOYUE 937.
Технические данные обеих станций практически идентичны. Обе оснащены паяльником типа 10087 с керамическим нагревателем и встроенным датчиком температуры. В комплекте с паяльником идет одно коническое жало, но при желании можно купить сразу целый набор, что расширит спектр паяльных работ.
Мощность паяльника 40Вт при напряжении питания 24В, что позволяет без опасений паять элементы чувствительные к статическому электричеству. Помимо низкого напряжения питания, жало паяльника заземлено. Электронный блок поддерживает температуру в диапазоне 200-480 ˚С с точностью +/- 1 ˚С.
Размер паяльника 190 мм, при этом вес всего 55 г, что обеспечивает достаточно комфортное использование. Паяльник подключается к электронному блоку пятиштырьковым разъемом. В комплект входит сменный нагревательный элемент HAKKO-003 со встроенным датчиком температуры, подставка для паяльника и губка для чистки жал.
Особых эксплуатационных отличий между станциями нет, за исключением того, что паяльная станция AOYUE 937 оснащена цифровым индикатором текущей и установленной температуры. Это, видимо, позволяет выставить нужную температуру несколько точнее, чем при отсутствии индикатора. Но даже с цифровым индикатором приходится выставлять температуру по принципу «чуть больше, чуть меньше» до тех пор, пока не будет достигнут наилучший результат.
Аналоговые и цифровые паяльные станции
По принципу управления все паяльные станции делятся на аналоговые и цифровые.
В аналоговых станциях стабилизация температуры осуществляется по принципу включения/выключения: достигнута заданная температура – нагреватель отключается. Температура упала, включается обогреватель — начинается нагрев. По сути, обычным электромагнитным реле можно управлять нагревателем. При таком способе контроля часто возможен перегрев жала паяльника. Точность поддержания температуры низкая.
В цифровых паяльных станциях температура регулируется ПИД-регулятором, реализованным программным обеспечением микроконтроллера. Если не вдаваться в подробности, то процесс регулирования тот же, что был приведен чуть выше, но меняется мощность, подаваемая на ТЭН. Если жало паяльника остыло чуть ниже установленной температуры, то необходимая мощность нагрева невелика, оно еще успевает нагреться, но не «убегает» выше установленной температуры.
При пайке массивных деталей жало остывает быстрее, разница между заданной и текущей температурой большая. Чтобы быстро «догнать» заданную температуру, ПИД-регулятор пропорционально увеличивает мощность нагрева.
Естественно, цифровой способ поддержания температуры более точен, чем аналоговый.
Станции для бессвинцовой пайки
Отличаются от «свинцовых» станций только большей мощностью нагревательного элемента: 75…160Вт. Дело в том, что бессвинцовые припои тугоплавкие, температура плавления 300 ˚C (да и качество этих припоев, по сравнению с оловянно-свинцовыми, оставляет желать лучшего), и при этом место пайки нагревается до тех пор, пока припой расплавится, наконечник успеет остыть до такой степени, что даже самый совершенный терморегулятор не исправит ситуацию сразу. Поэтому спасти ситуацию может только достаточно мощный обогреватель.
Не нужно бояться «чрезмерной» мощности, ведь даже если мощность будет не менее 1000 Вт, температура жала все равно не поднимется выше заданной, паяльник никогда не перегреется, а вот жало греется очень быстро. Благодаря этому одинаково хорошо паяются тонкие дорожки печатных плат и массивные детали, такие как реле или трансформаторы.
Самые распространенные бессвинцовые паяльные станции Goot PX-501, GOOT RX-802AS, AOYUE 2900, GOOT RX-852AS, АТТЕН AT80D, GOOT PX-201. Внешний вид паяльной станции ATTEN AT80D представлен на рисунке 5.
Рисунок 5. Паяльная станция ATTEN AT80D
Станция комплектуется паяльником с керамическим нагревателем мощностью 80 Вт, подставкой для паяльника, губка для чистки наконечника. Основные технические данные станции представлены на рисунке 6.
Рисунок 6. Технические данные паяльной станции ATTEN AT80
Для чего нужен термофен?
Станции контактные паяльные относятся к сборочному классу: деталь можно спаять, а вот многоконтактный корпус спаять практически невозможно. Для этих целей существуют демонтажные паяльные станции. Наиболее распространены станции с термофеном. Часто радиолюбители используют для пайки многовыводных компонентов промышленные строительные фены.
Тем не менее добиться желаемого результата с помощью строительного фена можно, но часто бывает так, что невинные детали отлетают от доски под мощным потоком воздуха. Чтобы последствия сдувания деталей были менее тяжелыми, лучше всего сначала сделать фото платы. Тогда не надо будет думать и гадать, где была эта деталь.
Поэтому вместо строительного фена лучше приобрести специальный фен для пайки горячим воздухом. Один из таких фенов показан на рисунке 7.
Конструкция, конечно, далека от совершенства, но для использования от случая к случаю будет практически идеальна. Одним из положительных качеств такого устройства является его низкая цена.
Если такая цена окажется непривлекательной, то термофен можно сделать самостоятельно из подручных материалов. Конструкцию самодельного фена можно позаимствовать в интернете, благо их предостаточно.
Рисунок 7. Паяльник DADI 8032
В комплект поставки входят три круглые насадки различного диаметра, что позволяет изменять ширину струи горячего воздуха.
Фен имеет встроенный вентилятор турбинного типа. На конце ручки есть две ручки: нижняя (по рисунку) ручка позволяет регулировать температуру нагрева, верхняя изменяет поток воздуха. Между ручками есть светодиодный индикатор: чем выше установленная температура, тем чаще мигает светодиод.
Со стороны рукоятки, напротив регуляторов, находится ключевой выключатель. При выключении фена сначала выключается нагреватель, затем с некоторой задержкой выключается вентилятор. Таким образом, фен частично охлаждается в выключенном состоянии.
Неизвестно, что такое температура на выходе, но практика показывает, на что ориентироваться: на ручках регуляторов есть шкалы с цифрами: степень нагрева вполне можно оценить.
Другой вариант — просто измерить температуру на выходе термопарами, которыми оснащены некоторые мультиметры. Фены такой конструкции выпускаются и более совершенными, они имеют цифровой индикатор температуры и систему термостабилизации. Но стоят такие фены несколько дороже.
Станции бесконтактные паяльные
Термовоздушные паяльные станции с отдельным электронным блоком более совершенны. На рис. 8 показана паяльная станция ATTEN 858 D+.
Рисунок 8. Паяльная станция ATTEN 858 D +
В комплект станции входят три круглых насадки, есть регулировка потока воздуха и цифровая индикация температуры. Температура регулируется нажатием красных кнопок, процесс нагрева контролируется красным светодиодом «CAL» на передней панели.
Вентилятор для подачи воздуха расположен в ручке фена, поэтому к фену идут соединительные провода, что делает работу с феном достаточно комфортной по сравнению с компрессорными фенами, где воздух подается через шланг . Жесткий шланг связывает руки и затрудняет манипуляции.
В некоторых паяльных станциях для нагнетания воздуха используется компрессор, расположенный в блоке управления. Далее, помимо проводов, к фену идет достаточно жесткий резиновый шланг, который несколько мешает работе.
Аналогичная конструкция есть, например, у китайской паяльной станции Lukey 852D+, технические характеристики которой представлены на рисунке 9..
Рисунок 9. Технические характеристики термовоздушной паяльной станции Lukey 852D +
В комплект поставки входят электронный блок, паяльник с подставкой, термофен и четыре круглых насадки, что позволяет регулировать диаметр воздушный поток. Кронштейн крепления термофена можно установить с левой или с правой стороны паяльной станции, ну кому как удобно.
Внешний вид станции показан на рисунке 10.
Рисунок 10. Lukey 852D + Паяльная станция
Внутри металлического корпуса находятся трансформатор, диафрагменный насос и плата с электронными компонентами. Из всех паяльных станций семейства Lukey, столь популярных среди радиолюбителей, эта модель самая тяжелая, ее вес составляет 4 кг. Металлический корпус не только утяжеляет конструкцию, но и повышает надежность устройства: в хаосе ремонтной мастерской паяльная станция может пройти куда угодно.
..
На передней панели два цифровых индикатора температуры: отдельно для паяльника и фена. Соответственно, есть ручки для установки температуры и расхода воздуха. Такая станция называется двухканальной. Есть станции с тремя каналами, например, Lukey 853. Она позволяет включать термофен и два паяльника с разными насадками. Внешний вид паяльной станции Lukey 853 показан на рисунке 11.
Рисунок 11. Паяльная станция Lukey 853
Термофены паяльных станций Lukey 852D+ и Lukey 853 компрессорного типа: компрессор находится внутри корпуса, а подача воздуха к фену осуществляется через шланг. В комплект входит несколько круглых насадок. При необходимости можно докупить насадки, некоторые из которых показаны на рисунке 12.
Рисунок 12. Насадки для термофена компрессорного типа
Каждая насадка предназначена для пайки микросхем в конкретном корпусе. С помощью таких насадок достаточно легко не только припаять микросхему, но и припаять ее к плате. На самом деле насадок гораздо больше, чем на картинке.
Здесь показаны лишь некоторые из них.
Такие насадки разработаны специально для фенов компрессорного типа. Если термофен имеет встроенную крыльчатку-турбину, то насадки используются круглые, которые снабжены паяльной станцией. Сменных насадок для фена вентиляторного типа вроде нет в наличии.
Хотя основным назначением паяльного термофена является выполнение паяльных работ, совсем не исключено его использование и для других целей. это термоусадочная трубка, нагрев термоклея, гибка и сварка пластмасс и просто где-то просушка.
При пайке обычным паяльником с помощью термофена можно немного нагреть участок платы, что сделает условия пайки более комфортными — не нужно тратить тепло, накопленное в жалом паяльника утюг для нагрева доски.
Некоторые станции имеют вентилятор, встроенный непосредственно в термофен, например, Люкей-702. Он заменил снятые с производства станции Lukey 852D + и Lukey 853. Внешний вид станции показан на рисунке 13.9.0003
Рисунок 13.
Внешний вид паяльной станции «Лукей-702»
Станция имеет микроуправление, что позволяет запоминать ранее установленную температуру. На подставке для фена есть микропереключатель: если фен поставить на подставку, он выключится. Повторное снятие с подставки снова включает фен, поэтому приходится ждать, пока он прогреется, что не очень удобно. Чтобы этого избежать, опытные пользователи предлагают использовать для фена отдельную подставку.
Станция имеет небольшие габариты, пластиковый корпус, вес станции не более 1,5 килограмма. По отзывам пользователей, станция менее шумная, чем Lukey 852D+, и потребляет меньше энергии. Идеально подходит для ремонта сотовых телефонов. Краткие технические характеристики паяльной станции «Лукей-702» представлены на рисунке 14.
Рисунок 14. Характеристики паяльной станции Люкей-702
К станции Люкей-702 идет большой набор сменных жал к паяльнику, около сорока штук, которые указаны в сервис-мануале станции Сервис_мануал_Лукей702_рус.
pdf . Также есть схемы электронного блока управления и алгоритмы работы станции. Это руководство нетрудно найти в Интернете.
Все описанные выше паяльные станции имеют антистатическую защиту путем заземления через вилку питания. Для этого электрическая розетка должна иметь заземляющий контакт.
Сейчас на рынке есть такое понятие как «хороший Китай». Именно к этой категории относятся бюджетные станции Lukey и Aoyue, заслуженно завоевавшие симпатии радиолюбителей и профессионалов. Их цена находится в пределах 2000…4000 рублей. Как говорится, оптимальное соотношение цена/качество.
Рисунок 15. Паяльная станция Aoyue-2702a
Помимо паяльника и термофена, современные паяльные станции комплектуются демонтажным пистолетом (паяльник с отсосом припоя), а также дымосборником, который позволяет получить более комфортные условия труда – наряду с бессвинцовыми припоями присутствует и забота об окружающей среде и условиях труда. Одна из таких паяльных станций Aoyue-2702a показана на рис.
15.
Цена такой станции в интернет-магазинах находится на уровне около 16 000 рублей, что делает ее не очень доступной для рядовых радиолюбителей.
Борис Аладышкин
Читайте также по этой теме: Индукционные паяльные станции
Ремонт термовоздушной паяльной станции — Oakkar7, другой Блог
~ дубкар7
На прошлой неделе я включил свою станцию горячего воздуха, чтобы паять. Пока я занимался другими делами, я почувствовал какой-то запах. Я заметил, что запах исходит от сопла горячего воздуха. Я выключил станцию и проверил, что паяльное сопло оплавилось из-за перегрева. Ой! что, черт возьми, происходит.
Я быстро проверил проблему. Воздушный поток у сопла отсутствует. Но я все еще слышал звук воздушного компрессора.
Сопло горячего воздуха оплавлено Сегодня разбираю и выясняю проблему.
Моя ремонтная станция — дешевая китайская марка LK852D. Вот что внутри.
Внутри три платы, один понижающий трансформатор, один воздушный компрессор. Ничего особенного, правая плата — это плата контроллера форсунки горячего воздуха и контроллера воздушного насоса. Слева внизу находится контроллер паяльного пистолета. Слева вверху находится контроллер 7-сегментного дисплея (3-разрядный дисплей x 2).
Контроллер горячего воздухаЭто контроллер горячего сопла и контроллер воздушного насоса. Есть два симистора, BTA136, один для тепловой пушки и один для воздушного насоса. Существует также одна микросхема, общий операционный усилитель LM324. Схема очень проста. Это просто симисторный контроллер, похожий на диммер. Операционный усилитель LM324 используется для управления симистором с обратной связью по термопаре, чем-то вроде схемы компаратора, как в моем предыдущем ремонте паяльника.
Светодиодный дисплей и контроллер паяльника Верхняя схема представляет собой 7-сегментный дисплей, а нижняя схема представляет собой драйвер паяльника.
На микросхеме драйвера 7-сегментного дисплея стерта этикетка. Я не знаю, что внутри этой доски на данный момент.
Проблема в воздушном компрессоре. Притока воздуха нет. Итак, я вынул воздушный насос из корпуса и проверил это. Контроллер насоса работает хорошо. Выходное напряжение измеряется и может регулироваться ручкой на передней панели. Шумный звук компрессора говорит о том, что драйвер работает напористо.
Итак, я открываю насос, откручивая нижний боковой винт. Это мембранный насос. Я быстро проверяю, что резиновые диафрагмы с обеих сторон расплавлены, протекают и повреждены. Таким образом, насос не работает должным образом.
Воздушный насос внутриПовреждены диафрагмы
Я не могу найти на месте запасные части для этого насоса. Но я видел, как парень использует аквариумный насос в самодельном термофене. Аквариумный насос работает по тому же принципу, что и насос горячего воздуха. К счастью, у меня есть такой насос.
Я давно купил этот насос для использования с резервуаром для травления печатных плат, но так и не использовал его. Хорошо, теперь у меня есть веская причина использовать это.
Вскрыл насос снизу, отсоединил оригинальный шнур переменного тока и подсоединил его к выходным проводам драйвера. Этот насос имеет двойной выход. Я легко совмещаю два выхода с насадкой вот так. Рядом с насосом находится переключатель управления потоком воздуха. Я просто переключаюсь на высокое положение.
Аквариумный насос внутри заменен оригинальным шнуром переменного тока и припаяны два проводаСоедините воздуховоды
Затем заклейте две трубки выхода воздуха внутри патрубка с помощью пистолета для горячего клея.
Закрепил насос внутри корпуса кабельными стяжками.
Затем включите и проверьте поток горячего воздуха. Это работает. Горячий воздух снова выходит из сопла нагревательного элемента.
Наконец-то результаты и размышления,
— Поток воздуха не такой сильный, как у оригинального компрессора, но он все еще работает
— В большинстве случаев пайки ручку контроллера насоса необходимо установить в положение 3/4 или 4/5.
