Схема распайки унифицированного разъема параллельного LPT порта компьютерной техники на 25 контактов используемого для подключения принтеров (устаревший интерфейс) и другой периферии. До 1995 года использовался как основной разём для подключения принтеров, по-этому его иногда обозначали как PRN порт. С появлением шины USB и переходом большинства печатающих устройств с LPT интерфейса на USB, постепенно LPT порт утратил свою популярность.

Параллельный LPT порт (DB25)

Схема цоколевки разъёма

Примечание: Контакты «Папа» имеют вид выпирающего штырька, «Мама« наоборот — контактное отверстие для «выпирающего штырька».

«Папа» (устанавливается на кабеле)

«Мама« (устанавливается на корпусе компьютера)

Названия и функциональные назначения контактов

№ вывода	Обозначение	Описание
1	/STROBE	Strobe (Строб)
2	D0	Data Bit 0 (данные, нулевой бит)
3	D1	Data Bit 1 (данные, 1-й бит)
4	D2	Data Bit 2 (данные, 2-й бит)
5	D3	Data Bit 3 (данные, 3-й бит)
6	D4	Data Bit 4 (данные, 4-й бит)
7	D5	Data Bit 5 (данные, 5-й бит)
8	D6	Data Bit 6 (данные, 6-й бит)
9	D7	Data Bit 7 (данные, 7-й бит)
10	/ACK	Acknowledge (Подтверждение)
11	BUSY	Busy (Занято)
12	PE	Paper End (Нет бумаги)
13	SEL	Select (Выбор)
14	/AUTOFD	Autofeed (Перевод строки)
15	/ERROR	Error (Ошибка)
16	/INIT	Initialize (Инициализация)
17	/SELIN	Select In (Выбор)
18	GND	Signal Ground (Корпус)
19	GND	Signal Ground (Корпус)
20	GND	Signal Ground (Корпус)
21	GND	Signal Ground (Корпус)
22	GND	Signal Ground (Корпус)
23	GND	Signal Ground (Корпус)
24	GND	Signal Ground (Корпус)
25	GND	Signal Ground (Корпус)

Источник: www. allcmg.net

Теги этой статьи

• db25
• lpt
• большой
• коннектор
• контакт
• мама
• папа
• разъём
• распайка
• распиновка
• широкий
• шнур
• штекер

Близкие по теме статьи:

Распайка SCART шнура.

1.9 K

scart, контакт, разъём, распайка, распиновка, шнур

Читать

Распиновка разъёма COM порта DB9.

5.8 K

com, db9, коннектор, контакт, маленький, мама, папа

Читать

Распиновка разъёма широкого COM порта DB25.

2.1 K

com, db25, большой, коннектор, контакт, мама, папа

Читать

Распиновка разъёмов оперативной памяти ноутбука. (SIMM, SDRAM, RDRAM, DDR1, DDR2, DDR3)

7.8 K

ddr, ddr2, ddr3, dimm, microdimm, pc100, pc133

Читать

Распиновка разъёмов оперативной памяти. (SIMM, SDRAM, RDRAM, DDR1, DDR2, DDR3)

21.1 K

ddr1, ddr2, ddr3, rdram, sdram, simm, оперативная

Читать

Интересное в новостях

25/12/2022 11:38

687

Сначала у их подвала было два выхода – во второй и четвертый подъезд. Но к середине марта выходы уже были завалены, и люди пробирались в укрытие и выбирались из него через узкий лаз. Старикам и детям…

Читать полностью

01/12/2022 12:00

529

Момент бомбового удара авиации российских оккупантов по драматическому театру 16 марта 2022 г. в городе Мариуполь, Украина, унёсшего жизни нескольких сотен горожан (женщин и детей).

Читать полностью

04/08/2022 12:50

940

Из Крыма приехали волонтёры в Мариуполь и привезли гуманитарную помощь для оставшихся в городе жителей, немного пообщались с пожилыми жителями города, мамочками с детьми и другими, кто нуждается в помощи….

Читать полностью

Компьютерный мирSector

Вся информация на страницах сайта предназначена только для личного не коммерческого использования, учёбы, повышения квалификации и не включает призывы к каким либо действиям.

Частичное или полное использование материалов сайта разрешается только при условии добавления ссылки на непосредственный адрес материала на нашем сайте.

Это интересно

Распиновка lpt порта | HelpAdmins.ru

распиновка lpt порта на материнской плате

Интерфейсный порт LPT (другие названия параллельный или принтерный порт) используется в персональных компьютерах для подключения различных периферийных устройств. На практике с его помощью чаще всего обслуживались принтеры. Фокусная область применения интерфейса прямо отражается в его англоязычном наименовании: сокращение LPT образовано от Line Print Terminal.

После появления интерфейса USB быстро начал терять свою популярность и в настоящее время по своему прямому назначению применяется редко.

Исполнение LPT-порта

Порт LPT выполнен по параллельной схеме на основе интерфейса Centronics и физически выполнен как 25-контактный двухрядный разъемный соединитель DB25. Кабельная часть выполнена по схеме вилки, соответственно розетка образует приборную часть интерфейса.

Фото LPT разъема на материнской плате

В нижнем ряду помещается 13 контактов, тогда как оставшиеся 12 располагаются в верхнем.

Правильная полярность соединения в собранном состоянии разъема обеспечивается за счет применения механической блокировки, обеспечиваемой устанавливаемой на розетке жесткой металлической юбки трапециевидной формы. Этот конструктивный компонент дополнительно берет на себя функции внешнего кругового экрана.

Из-за большой массы кабеля вилка соединительного шнура в собранном состоянии разъема дополнительно фиксируется на розетке с помощью двух не выпадающих винтов. Это позволяет добиться нужного уровня эксплуатационной надежности.

Схема раскладки проводов по контактам

Распиновка lpt порта

, несмотря на большое количество контактов интерфейсного разъема оказывается достаточно простой и приведена в таблице.

Номера контактов	Назначение	Обозначение
1	Управляющий сигнал цикла	Strobe
2 – 9	Данные	Data 1 – Data 8
10- 17	Служебные сигналы	Acknowledge, Busy, Error и т. д.
18 – 25	Земля	GND

Достаточно большое количество сервисных и служебных сигналов обусловлено необходимостью управления работой принтера и поддержкой его взаимодействия с компьютером. При этом обеспечивается только однонаправленная передача данных.

lpt порт распиновка

Из-за сравнительно небольшого расстояния между отдельными контактами разъема после пайки проводов они дополнительно изолируются короткими отрезками кембрика, одеваемых внатяг, или с помощью термоусадочной трубки.

В качестве кабеля могут применяться обычные или защищенные индивидуальными экранами витые пары. Допустимо использование плоского шлейфового кабеля. Общая длина шнура не должна превышать 3 м.

Лучшая благодарность автору — репост к себе на страничку:

lpt порт распиновкаlpt разъем распиновкараспиновка lpt портараспиновка lpt порта на материнской плате

DemonF2016

Схема распиновки параллельного LPT-порта

ПК @ pinoutguide.

com

Один из наиболее часто используемых интерфейсов принтеров (в прошлом), поскольку каждый персональный компьютер на базе Intel/DOS/Windows был оснащен гнездовым разъемом D-Sub-25, который назывался LPT1.

Параллельный порт позволяет вводить до 9 бит или выводить 12 бит в любой момент времени. Этот порт можно использовать для сопряжения самодельных проектов, так как внешние схемы минимальны для многих простых задач. Порт состоит из 4 линий управления, 5 линий состояния и 8 линий данных. В настоящее время он устарел и редко встречается на задней панели вашего ПК (обратите внимание, что 25-контактный штекерный разъем D-SUB может представлять собой последовательный порт RS-232, который несовместим с LPT!).

В современном компьютере существуют разные режимы работы параллельного порта. Взгляните на интерфейс ECP Parallel LPT port (IEEE-1284A) для получения более подробных объяснений. Информация, представленная на текущей странице, относится к более старому интерфейсу порта SPP LPT. Спецификация ECP включает SPP как один из возможных режимов.

Штифт	Имя	Директор	Описание
1	/СТРОБ		Строб
2	Д0		Бит данных 0
3	Д1		Бит данных 1
4	Д2		Бит данных 2
5	Д3		Бит данных 3
6	Д4		Бит данных 4
7	Д5		Бит данных 5
8	Д6		Бит данных 6
9	Д7		Бит данных 7
10	/АКК		Подтвердить
11	ЗАНЯТО		Занято
12	ПЭ		Конец бумаги
13	СЕЛ		Выберите
14	/АВТОФД		Автоподача
15	/ОШИБКА		Ошибка
16	/ИНИТ		Инициализировать
17	/СЕЛИН		Выберите В
18	Земля		Сигнальная земля
19	Земля		Сигнальная земля
20	Земля		Сигнальная земля
21	Земля		Сигнальная земля
22	Земля		Сигнальная земля
23	Земля		Сигнальная земля
24	Земля		Сигнальная земля
25	Земля		Сигнальная земля

Выходные данные параллельного порта обычно представляют собой логические уровни TTL.

Большинство параллельных портов, реализованных в ASIC, могут потреблять и получать около 12 мА. Однако возможны и другие варианты: приемник/источник 6 мА, источник 12 мА/приемник 20 мА, приемник 16 мА/источник 4 мА, приемник/источник 12 мА и другие.

Centronics — это ранний стандарт передачи данных с хоста на принтер. Большинство принтеров используют это рукопожатие.

               ______ ___________________
 nStrobe \ /
                      \______/
                       ______________
 Занятый                 /              \
               ______/ \___________
               ____________________ ____
 nПодтверждение \ /
                                      \_____/
               ___ _______ _________________
                     //
 Данные               /         /
                   //
               __/ \_______/ \_________________


Сначала данные применяются к контактам 2–7 параллельного порта. Затем хост проверяет, занят ли принтер. т. е. занятая линия должна быть низкой. Затем программа активирует строб, ждет не менее 1 мс, а затем деактивирует строб. Данные обычно считываются принтером/периферийным устройством по переднему фронту строба. Принтер укажет, что он занят обработкой данных через линию «Занято». Как только принтер примет данные, он подтвердит прием байта отрицательным импульсом длительностью около 5 мс на линии nAck. Хост может игнорировать линию nAck для экономии времени.





Примечание. При подключении в качестве интерфейса SPP важно инициализировать принтер, установив низкий уровень на выводе инициализации (16 для интерфейса IEEE-1284A), а также заземлить «Выбор принтера» (17 на том же интерфейс). В противном случае, сколько бы данных вы ни отправили, принтер ничего не поймет!

Информация о выводах и портах параллельного кабеля

Об авторе: Ламмерт Бис папа, муж и полиглот. Он занимается разработкой встраиваемых систем с восьмидесятых годов.

Использовали машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей. Был защитником Google Mapmaker и докладчиком на нескольких международных конференциях Google с 2011 года, пока в 2017 году Mapmaker не отключили. Охотник за ошибками в Google. В настоящее время искусственный интеллект распространяется в самых диких местах в производственной среде. Он никогда не прекращает учиться.

• Назначение контактов параллельного разъема
• Кабель принтера
• Соединительный кабель
• Windows 95/98/ME DCC
• Разъемы для тестирования параллельного интерфейса

разъемы, которые показаны здесь, часто лучше спаять самостоятельно.

Схема контактов разъема параллельного порта

Разъем параллельного порта на вашем компьютере использует 25 контактов. На большинстве периферийных устройств, таких как принтеры, используется версия Centronics с 36 контактами. Здесь показаны выводы обоих разъемов. Розетка Centronics названа в честь компании, которая представила первый матричный принтер в 1970, но после того, как IBM и Epson захватили рынок матричных принтеров (позже за ними последовала Hewlett Packard в сегменте лазерных принтеров и принтеров Deskjet), большинство людей ассоциируют слово Centronics только с самим интерфейсом порта, а не с производителем.

Параллельная распиновка DB25 Распиновка Centronics

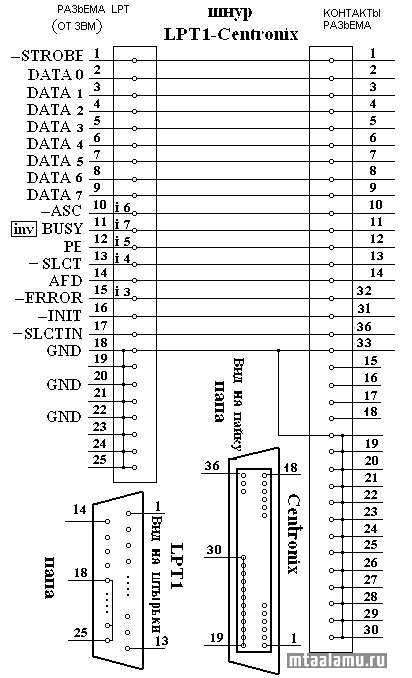

Параллельный кабель принтера

Большинство принтеров подключаются к компьютеру с помощью кабеля с 25-контактным штекерным разъемом DB с одной стороны и 36-контактным разъемом Centronics с другой. Здесь показан обычный способ изготовления такого кабеля.

Line	DB25 male (computer)	Centronics (printer)
Strobe	1	► 1
Data bit 0	2	► 2
Data bit 1	3	► 3
Data bit 2	4	► 4
Data bit 3	5	► 5
Data bit 4	6	► 6
Data bit 5	7	► 7
Data bit 6	8	► 8
Data bit 7	9	► 9
Acknowledge	10	◄ 10
Busy	11	◄ 11
Paper out	12	◄ 12
Select	13	◄ 13
Autofeed	14	► 14
Error	15	◄ 32
Reset	16	► 31
Select	17	► 36
Signal ground	18	◄ ► 33
Signal ground	19	◄ ► 19 + 20
Signal ground	20	◄ ► 21 + 22
Signal ground	21	◄ ► 23 + 24
Signal ground	22	◄ ► 25 + 26
Signal ground	23	◄ ► 27
Signal ground	24	◄ ► 28 + 29
Signal ground	25	◄ ► 16 + 30
Shield	Cover	◄ ► Cover + 17

Параллельный кабель принтера

Параллельный кабель Interlink и Windows 95/98/ME DCC

Следующий параллельный кабель можно использовать для передачи файлов и сетевых программ, таких как LapLink и InterLink.

В кабеле используется параллельный порт, что позволяет достичь более высокой пропускной способности, чем при последовательном соединении, при тех же низких затратах. Кабель, среди прочего, совместим со следующим программным обеспечением.

• Laplink от Traveling software
• MS-DOS v 6.xx InterLink
• Прямое кабельное соединение для Windows 95, 98 и ME
• Norton Commander
• Norton Ghost

Поскольку параллельный порт компьютера в основном предназначен для передача данных между обеими сторонами. Пять входов сообщений об ошибках и состояниях переопределены как вводы данных. Вместо чтения полных байтов коммуникационное программное обеспечение считывает эти пять битов и объединяет несколько групп данных обратно в байты. Отправитель и получатель должны использовать один и тот же протокол для преобразования байтов в группы из 5 бит и наоборот.

Interlink and Windows 95/98/ME DCC parallel cable

Connector 1	Connector 2	Computer 1	Computer 2
2	15	Data bit 0	► Error
3	13	Data bit 1	► Select
4	12	Data bit 2	► Paper Out
5	10	Data bit 3	► Acknowledge
6	11	Data bit 4	► Busy
10	5	Acknowledge	◄ Data bit 3
11	6	Занят	◄ Бит данных 4
