Какие бывают LiPo аккумуляторы? Руководство для начинающих пилотов дронов и коптеров

Коптеры «заправляют» литиевыми аккумуляторами, которые могут хранить и быстро выдать очень много энергии. В этом руководстве мы разберем маркировку LiPo аккумуляторов и посмотрим, как безопасно с ними обращаться.

Оригинал: How to choose LiPo Battery for Mini Quad, Drones and Quadcopters

Дисклеймер: вся информация на этой странице должна рассматриваться как совет, а не как руководство к действию. Вы сами должны убедиться в безопасности использования имеющихся аккумуляторов, используйте информацию из этой статьи на свой страх и риск.

Безопасны ли LiPo аккумуляторы?

LiPo аккумуляторы могут взорваться при перегреве (почему взрываются литиевые аккумуляторы?) Это произойдет только если вы будете обращаться с ними неправильно или когда они физически повреждены. Если вы обращаетесь с ними аккуратно, то ничего страшного не произойдет.

Какие литиевые аккумуляторы мне купить?

Возможно, вам неинтересна вся теория об аккумуляторах, и вы просто хотите знать, какие лучше брать? Вот списки аккумуляторов, которые я уже попробовал и которые я могу рекомендовать: лучшие 4S LiPo аккумуляторы, лучшие 6S LiPo аккумуляторы (англ).

Однако я рекомендую внимательно прочитать эту статью и разобраться с тем, как эксплуатировать литиевые аккумуляторы; безопасность превыше всего!

Содержание

• Что нужно знать про Литий-полимерные аккумуляторы?
  • Напряжение и количество банок
  • Емкость и размер
  • Токоотдача, C-рейтинг
  • Основные, силовые разъемы
  • Балансирные разъемы
  • Внутреннее сопротивление
  • LiHV (HVLi)
• Как выбрать LiPo аккумулятор для коптера
• Как заряжать литиевые аккумуляторы
• Советы по использованию LiPo аккумуляторов
• Как утилизировать литиевые аккумуляторы
• FAQ

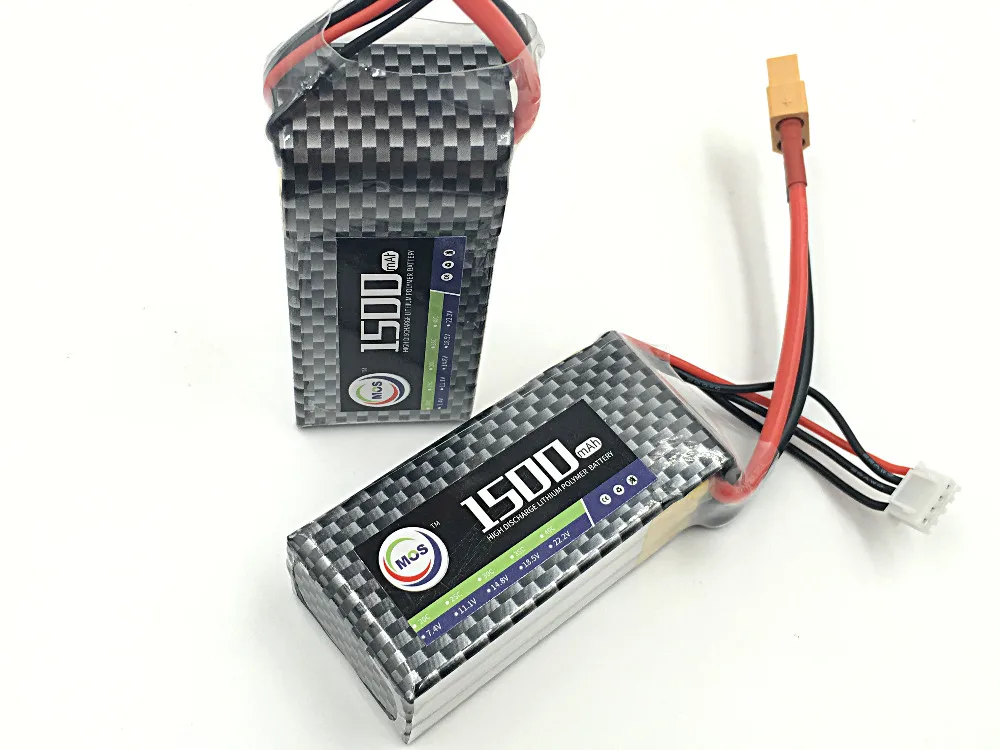

Что нужно знать про Литий-полимерные аккумуляторы?

Литий-полимерные аккумуляторы часто обозначаются как LiPo, у них высокая плотность хранения энергии, очень большие разрядные токи и небольшой вес, всё это делает их отличными кандидатами для использования в радиоуправляемых моделях.

Прочитав эту статью до конца, вы разберетесь в основных характеристиках этих аккумуляторов.

Напряжение и количество ячеек (S)

Lipo аккумуляторы, используемые в моделизме собраны из отдельных ячеек (банок), номинальное напряжение банки 3,7 В. Для получения более высокого напряжения их соединяют последовательно.

Обычно, вместо напряжения мы указываем количество банок — «S», из которых состоит аккумулятор.

1S = 1 банка = 3.7 В
2S = 2 банки = 7.4 В
3S = 3 банки = 11.1 В
4S = 4 банки = 14.8 В
5S = 5 банок = 18.5 В
6S = 6 банок = 22.2 В

Например, аккумулятор с напряжением 14.8 В, мы можем назвать, четырех баночным или «4S».

Напряжение напрямую влияет на обороты бесколлекторных двигателей, следовательно, для увеличения скорости квадрокоптера вы можете использовать аккумулятор с бОльшим числом банок, если конечно мотор и регулятор оборотов (да и другая электроника) выдержат повышенное напряжение (вот тут можно почитать про использование 3S и 4S аккумуляторов на коптерах).

Но! аккумулятор с бОльшим числом банок, но той же емкости будет тяжелее, т.к. банок просто больше. Чтобы получить аккумулятор 4S 1000мА*ч, вы можете просто соединить последовательно два аккумулятора 2S 1000мА*ч или один 3S 1000 мА*ч и один 1S 1000 мА*ч.

Номинальное напряжение литиевых аккумуляторов — 3.7 В. Однако это не то напряжение, которое выдает аккумулятор будучи полностью заряженным или полностью разряженным. Это число используется производителями и находится примерно посередине рабочего и безопасного диапазона напряжений, так что в этом есть какой-то смысл.

Lipo разработаны для безопасной работы в диапазоне напряжений от 3 В до 4.2 В. Разряд ниже 3 В может вызвать необратимые изменения, потерю емкости или даже повредить аккумулятор. Перезаряд выше 4.2 В опасен и, как правило, приводит к возгоранию аккумулятора.

С целью увеличения срока службы, есть смысл прекращать разряд аккумулятора при напряжении 3,5 В. Например, для 3S макс. напряжение будет 12,6 В, а приземляться стоит при падении напряжения до 10,5 В (т.е. 3.5 В на банку).

Емкость литий-полимерного аккумулятора и его размер

Емкость измеряется в мА*ч (миллиампер в час). «мА*ч» по сути означает каким током нужно разряжать аккумулятор, чтобы он разрядился за 1 час.

Например, имеется аккумулятор 1300 мА*ч, потребуется ток 1,3 А чтобы разрядить его за 1 час. Если ток будет удвоен (т.е. 2,6 А), тогда время разряда сократится вдвое (1,3 / 2,6 = 0,5). Если разряжать током 39А, то аккумулятор разрядится за 2 минуты (1,3 / 39 = 1 / 30 часа или 2 минуты).

Увеличение емкости аккумулятора позволит увеличить полетное время, но вес и размер аккумулятора тоже увеличится. Нужно искать компромисс между емкостью и весом, которые влияют на полетное время и управляемость коптера. Возможно, вам будет интересно, я написал небольшое руководство по выбору оптимальной емкости аккумулятора (англ.) для более длительных полетов на коптере.

Увеличение емкости также позволит увеличить разрядный ток, подробнее читайте ниже.

На всякий случай замечу, что 1000 мА*ч = 1 А*ч.

Токоотдача, C-рейтинг

У современных LiPo аккумуляторов указываются C-рейтинг. Зная С-рейтинг и емкость аккумулятора можно вычислить безопасный максимальный разрядный ток аккумулятора.

Максимальный разрядный ток = C-рейтинг * Емкость

Например: аккумулятор 1300 мА*ч 50С будет иметь максимальный разрядный ток 65А

Иногда указывается два числа — постоянный ток (Continuous) и пиковый (burst). Пиковый рейтинг — это ток, который может отдать аккумулятор только кратковременно (ориентировочно 10 секунд).

Вот статья на английском, объясняющая важность C-рейтинга. Несмотря на то, что этот параметр очень важен, в наши дни ему не всегда можно верить (все врут (с) доктор Хаус, прим. перев).

Если C-рейтинг слишком маленький, то аккумулятору будет сложно выдать большую мощность и коптер будет летать менее резво. А слишком большим разрядным током можно даже повредить аккумулятор.

Если рейтинг больше, чем требуется, то вы не получите значительных преимуществ. Вместо этого аккумулятор будет тяжелее, а это мертвый вес для коптера, который уменьшит полетное время.

Основные, силовые разъемы

Логично, что разъем у аккумулятора должен подходить к разъему на коптере. Если коптера у вас еще нет, выберите один тип разъемов и используйте его везде.

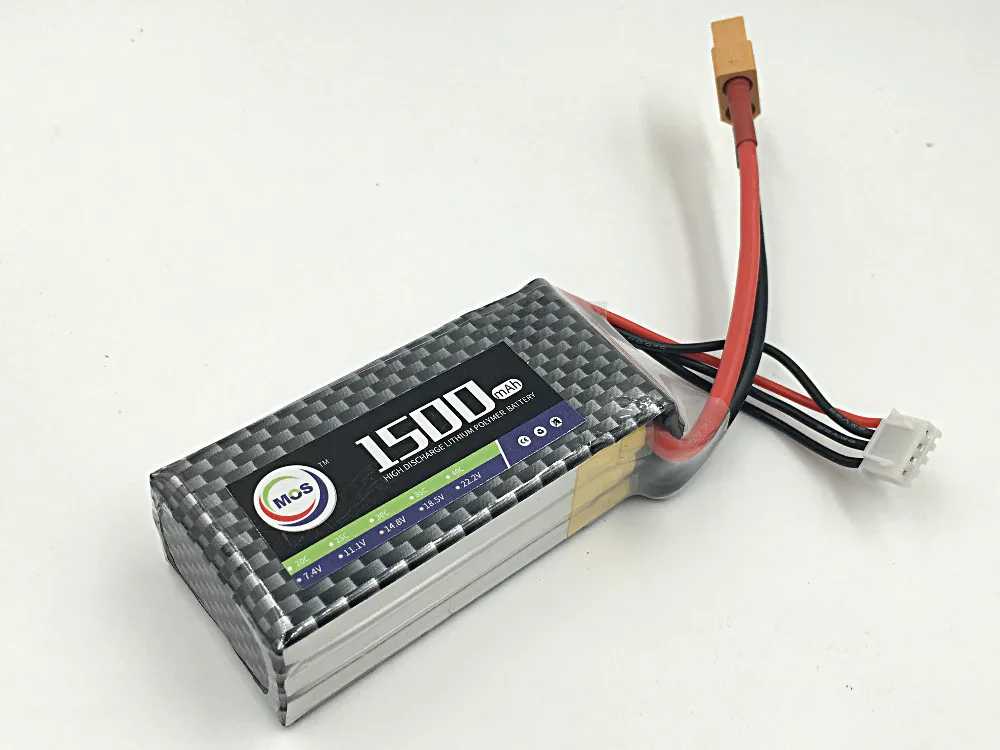

Lipo аккумуляторы идут с 2 разъемами: балансирный разъем и основной, силовой разъем (за исключением аккумуляторов 1S, у них всего 1 силовой разъем). Существует несколько видов разъемов. Отличаются в основном по форме, весу и допустимому максимальному току.

Разъемы 1S аккумуляторов

Разъемы 1S аккумуляторов очень маленькие, а максимально допустимый ток не очень большой. Они в основном используются в коптерах с коллекторными моторами.

LOSI
Pico blade
JST-PH

Разъемы аккумуляторов 2S-6S

В этой категории аккумуляторов побольше видов разъемов, но не все здесь перечислены.

Многие из них используются не часто, так что не стоит о них беспокоиться. Для мини коптеров самый популярный разъем это XT60.

Однако XT60 рассчитан на токи до 60А, а коптеры потребляют все больше и больше, так что скоро популярность обретут и другие разъемы.

Вот статья с описанием проводов, разъемов и максимально допустимых токов.

JST		В основном 2S
XT30		В основном 2S и 3S
XT60 (желтые и черные)		В основном 3S и 4S
XT90
HXT-4mm
EC3
EC5
Deans (T)

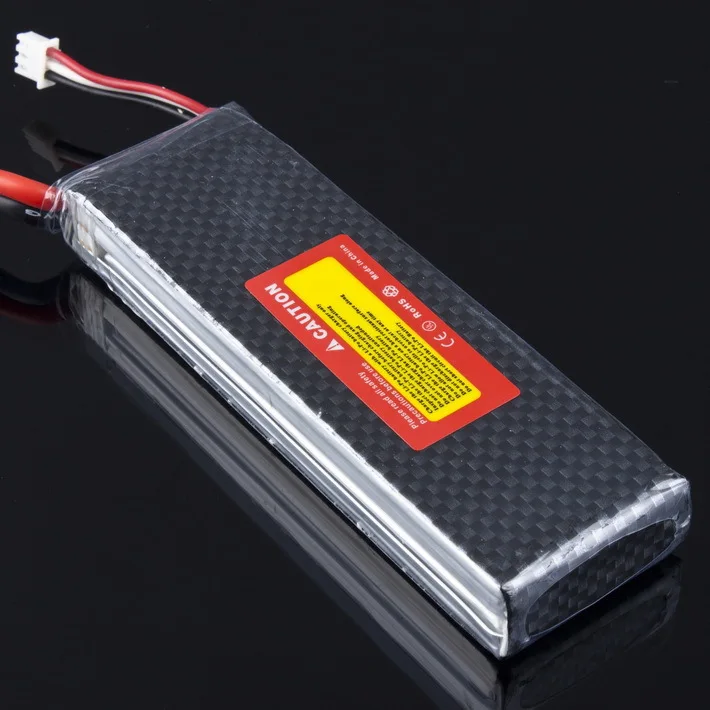

Балансирный разъем

Этот разъем используется для балансировки аккумулятора при заряде, т.е. для того, чтобы убедиться, что все банки заряжены одинаково.

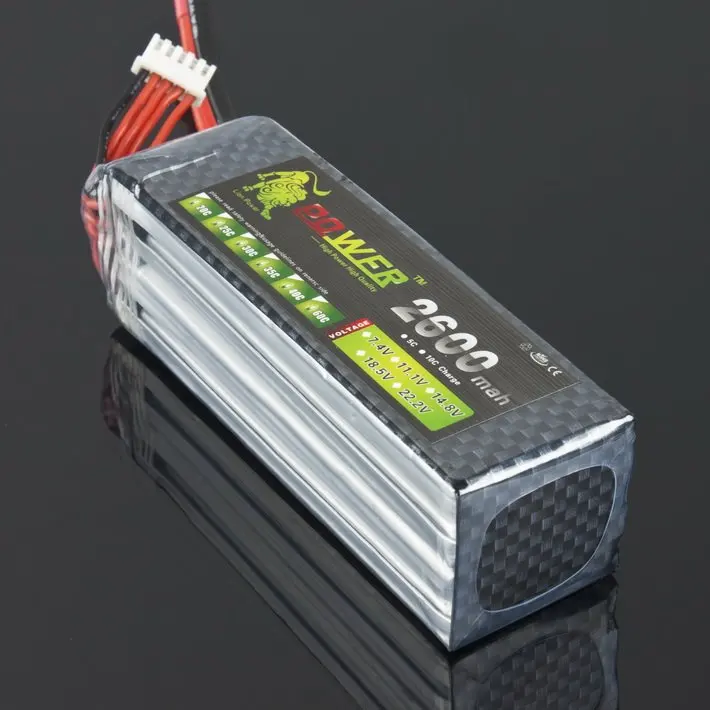

Количество проводов зависит от числа банок, 3 провода у аккумулятора 2S, при увеличении числа банок, количество проводов также увеличивается.

Внутреннее сопротивление

Внутреннее сопротивление (Internal resistance — IR) может рассказать, на сколько хорош аккумулятор. Чем ниже значение, тем лучше. Чем выше внутреннее сопротивление, тем меньше максимальный ток; а просадка напряжения больше. При этом больше энергии впустую тратится на нагрев и, следовательно, больше шансов перегреть аккумулятор.

Внутреннее сопротивление аккумулятора увеличивается по мере эксплуатации. Это необратимый процесс. Поэтому старые и часто используемые аккумуляторы уже не дают такого подрыва коптеру, их мощность просто недостаточна.

IR может отличаться у разных банок в аккумуляторе, и самое большое значение — это то самое бутылочное горлышко, которое ограничивает мощность. Для измерения внутреннего сопротивления можно использовать как специальные инструменты, так и современные зарядники, например, iSDT (обзор).

Подробнее про внутреннее сопротивление можно узнать из статьи про C-рейтинг (англ).

LiHV

LiHV — это разновидность Lipo аккумуляторов, HV обозначает High Voltage (высокое напряжение). Плотность энергии у них выше, чем у традиционных Lipo аккумуляторов, их можно заряжать до 4,35 В на ячейку. Однако отзывы об их живучести противоречивые, т.е. они могут деградировать быстрее чем обычные LiPo.

Более подробно про LiHv.

Как выбрать LiPo аккумулятор для коптера

Чтобы выбрать аккумулятор для коптера нужно составить список требований к нем: число банок, макс. разрядный ток и т.д.

Выясняем какой ток потребляет коптер

После выбора моторов и пропов для коптера, погуглите обзоры и найдите максимальный потребляемый ток этой винтомоторной группы. Например, я использую моторы с винтами 5040х3 и при 100% газа, потребляемый ток будет 36,7 А.

Ток, потребляемый четырьмя моторами при максимальном газе, будет 36.7 x 4 = 146.8 A. Если делать все по правилам, то нужно выбирать аккумулятор именно с таким макс. током. Я обычно скидываю 10%, т.е. 146.8*0.9 = 132.1A, делаю это исходя из условий, которые описаны ниже.

На сколько точны тесты тяги в статике?

Учтите, что в реальном полете, из-за набегающего потока воздуха, потребляемый ток обычно ниже, чем при тестах «в статике».

Ещё обратите внимание на то, что ток при 90% газа и 100% отличается очень сильно. Спросите себя, как часто я буду летать на 100% тяги, на сколько это важно?

Лично я большую часть времени летаю с тягой 40% — 80%, даже при рывке ток подскочит всего на несколько секунд.

Какой ток потребляют другие компоненты коптера?

На коптере, помимо моторов есть и другие потребители: приемник, полетный контроллер, светодиоды, FPV оборудование и т.д. Но, по сравнению с моторами, они потребляют очень мало, и поэтому этот ток обычно не учитывают. Или добавляют 1 — 2 ампера.

Выбираем оптимальную емкость аккумулятора для коптера

Зная размер коптера и требуемый C-рейтинг аккумулятора мы можем начать подбирать подходящий. Вот несколько примеров, зависимость емкости аккумулятора от диаметра пропов, лично исхожу из этих значений.

6″ — 1500 мА*ч — 2200 мА*ч
5″ — 1300 мА*ч — 1800 мА*ч
4″ — 850 мА*ч — 1300 мА*ч
3″ — 650 мА*ч — 1000 мА*ч

Скажем так, если вы собираете 5″ коптер, и хотите довольно легкую модель, я бы рекомендовал использовать аккумулятор с емкостью 1300 мА*ч (1,3 А*ч).

Исходя из имеющихся данных прикинем пиковый C-рейтинг:

Пиковый С = Макс. потребляемый ток / емкость

В нашем примере получается: 132,1 А / 1,3 А*ч ~ 102 С. Как правило производитель считает пиковым значением удвоенное нормальное значение, т.е. аккумулятор должен быть 102 / 2 = 51 С (минимум).

Влияние стиля полета на выбор аккумулятора

Если вы планируете часто летать с газом более 50%, то вам придется купить аккумуляторы с бОльшим рейтингом.

Вы должны учитывать то, что более важно именно вам: стиль полета, вес, и емкость аккумулятора. Хардкорные гонщики предпочитают очень легкие аккумуляторы, с емкостью достаточной только чтобы пройти гонку. У фристайлеров вес не самый главный критерий, им могут подойти более тяжелые аккумуляторы, чтобы увеличить полетное время.

Аккумуляторы каких фирм лучше всего брать?

Постарайтесь не брать безымянные (noname) аккумуляторы, выбирайте проверенные бренды. Также есть смысл повременить и не брать аккумы от новых малоизвестных фирм, подождать пока качество их продукции станет постоянным. У некоторых новых брендов по началу выходят 1-2 отличные партии аккумуляторов, а после появления положительных отзывов и хороших обзоров, они снижают качество для увеличения прибыли.

Acehe, Tattu, Turnigy, Dinogy, Infinity и т.д. — это хорошо известные бренды, проверенные временем (напомните мне, если я пропустил что-то хорошее).

Как заряжать Lipo аккумуляторы

Не покупайте первый попавшийся зарядник

Очень важно заряжать аккумуляторы подальше от легковоспламеняющихся предметов и материалов. Если заряжаете внутри помещения, то старайтесь это делать поближе к окну или двери, в случае пожара вы легко сможете выкинуть аккумулятор наружу.

Лично я заряжаю аккумуляторы положив их «ящик для патронов«, не доверяйте простым защитным сумкам, они не остановят огонь.

Не оставляйте заряжающиеся аккумуляторы без присмотра

Никогда! Все пожары, вызванные возгоранием аккумулятора, начались с того, что владелец вышел из комнаты. Во время заряда регулярно проверяйте температуру аккумулятора, если он стал горячим или начал плохо пахнуть, сразу отключайте зарядник. В обычных условиях заряжающийся аккумулятор не будет горячим.

Виды заряда

• Заряд с балансировкой (Balance charge). Зарядник оценивает напряжение каждой банки и может заряжать их по отдельности так, чтобы итоговое напряжение было у всех одинаковым. Это рекомендуемый и самый безопасный режим заряда литиевых аккумуляторов.
• Быстрый заряд (Direct или Fast Charge) — заряд производится через основные силовые клеммы аккумулятора, зарядное устройство не следит за напряжением на банках. Обычно такой заряд идет быстрее, но в результате можно получить разное напряжение на банках, а итоговый заряд не достигнет 100%.
• Режим хранения (Storage charge) — зарядник доводит напряжение на каждой банке до напряжения, при котором можно долго хранить аккумулятор, это примерно 3,8-3,85 Вольт на банку.
• Разряд (Discharge) — полный разряд аккумулятора (обычно зарядники разряжают значительно дольше, чем заряжают).

Зачем балансировать?

Все банки в аккумуляторе немного отличаются друг от друга. После разряда, вы скорее всего заметите, что у них немного разное напряжение.

Если мы будем заряжать разбалансированный аккумулятор напрямую, без контроля напряжения каждой банки, то некоторый из них в конце заряда будут иметь напряжение ниже 4,2 В (не полный заряд), но, что еще хуже — другие могут иметь напряжение БОЛЬШЕ 4,2 В. Как я уже упоминал, напряжение Lipo не должно превышать 4,2 Вольта, иначе банка становится опасной. Помните, перезаряд — это очень опасно!

Большинство современных зарядных устройств позволяют заряжать с балансировкой, и автоматически следят за перенапряжением.

Выбор зарядного устройства для Lipo аккумулятора

Существует несколько критериев выбора зарядного устройства, вот статья на английском. В ней описываются параметры устройств, и показывается как выбрать подходящий ток заряда.

От переводчика: топ 5 лучших зарядников и обзоры нескольких зарядных устройств:

• Обзор: умное зарядное устройство iSDT SC-620 500W
• Обзор зарядника с сенсорным экраном IMAX X150

Безопасность

Неправильная эксплуатация литиевых аккумуляторов может привести к пожару. Пожалуйста внимательно прочтите эти правила прежде, чем начинать использовать Lipo.

• Хватайте аккумулятор не за провода, а за сами банки, иначе можно выдрать провода в месте пайки (особенно легко вырвать провода к балансирному разъему, и ими же закоротить банки, прим. перев)
• Не заряжайте аккумуляторы сразу после использования, дайте им время остыть
• Рекомендуется заряжать током 1С или даже меньшим (подробнее про это в статье про выбор зарядного устройства, англ)
• Никогда не используйте и не заряжайте поврежденные, вздутые аккумуляторы
• Проверяйте параметры заряда — число ячеек (банок)
• Не перезаряжайте аккумуляторы, обычно об этом заботится зарядник, но не плохо иногда проверять напряжение вольтметром
• Не оставляйте аккумуляторы на солнце

Параллельная зарядка

Параллельная зарядка — это не самый безопасный способ заряда Lipo аккумуляторов, но, вероятно, самый быстрый для хоббийщиков. Этот способ позволяет заряжать сразу несколько аккумуляторов, вместо последовательного заряда по одному. Однако все это вы делаете на свой страх и риск.

Подробнее читайте в отдельной статье (англ).

Заряжаем аккумуляторы 1S

Заряд 1S аккумуляторов немного отличается от заряда больших аккумов. Вы скорее всего заряжаете несколько аккумуляторов 1S параллельно, используя плату для параллельной зарядки. Но я нашел хороший и более быстрый способ зарядки — самодельный кабель для сборки нескольких 1S аккумуляторов последовательно, для получения одного аккумулятора 3S, 4S или даже 6S.

Более подробно про такой кабель читайте на форуме (англ).

Советы по использованию Lipo аккумуляторов

Как измерять напряжение аккумулятора?

Во время полета можно измерять напряжение разными способами (англ).

Важно иметь возможность измерять напряжение на каждой банке по отдельности, оно должно быть примерно на одном уровне; для этого можно купить любой дешевый тестер аккумуляторов. Если на какой-то банке напряжение ниже, чем на остальных (это и есть разбалансировка), то возможно именно с этой банкой есть проблемы, поэтому обязательно отбалансируйте аккумулятор при следующем заряде.

Рабочая температура

LiPo аккумуляторы лучше всего работают при температуре 30 — 60 градусов по Цельсию.

Низкая температура сильно ухудшает характеристики аккумуляторов: уменьшается максимальный разрядный ток и емкость. Обычные характеристики полетов в зимний период времени: «уменьшилось полетное время», «нет мощи», «нет рывка», «большое падение напряжения».

Так что перед важным полетом, для улучшения характеристик, лучше подогреть аккумуляторы до 30-35 градусов (хотя бы просто положите их в карман) 🙂

Дискуссия на тему: влияния температуры на характеристики аккумулятора (англ).

Помимо низкой температуры, литиевые аккумуляторы не любят и высокую. При температуре 60 градусов и выше они начинают взбухать, и могут даже загореться.

Когда приземляться?

Самый часто задаваемый вопрос от новичков: «при каком напряжении аккумулятора лучше приземляться?». Я бы сказал при напряжении 3,5-3,6 Вольт. Литиевые аккумуляторы нельзя разряжать до 0, в них всегда должна оставаться какая-то энергия.

График ниже это объясняет. По мере разряда, напряжение на аккумуляторе падает не линейно (черная линия), оно резко падает в районе 3,5-3,6 вольт на банку. И если вы все еще не приземлились, риск переразряда аккумулятора сильно увеличивается.

Перезаряд аккумулятора вызовет необратимые изменения в аккумуляторе и сократит срок его службы.

Как хранить литиевые аккумуляторы?

Если вы планируете довольно долго не использовать аккумуляторы (неделю или больше), то нужно:

• перевести их в режим хранения, напряжение 3,8-3,85В на банку
• убрать их в специальный защитный пакет
• хранить при комнатной температуре

При напряжении 3,8-3,85 Вольт, емкость аккумулятора примерно составляет 40-50%, и это наиболее стабильное состояние аккумулятора. Вот почему все новые аккумуляторы приходят наполовину заряженными.

Долгое хранение полностью заряженных аккумуляторов не только не безопасно, но еще и ведет к их деградации. Если вы летаете каждые несколько дней, то это не проблема.

LiPo Safe Bag (огнестойкие пакеты для литиевых аккумуляторов)

Lipo safe bags — нужны всем! Их можно использовать как для хранения, так и для заряда аккумуляторов. Они специально разработаны для того, чтобы сдержать огонь при воспламенении аккумулятора.

Что делать с переразряженными аккумуляторами?

Если аккумулятор разряжен слишком сильно, в нем происходят необратимые изменения, которые сильно ухудшают его характеристики. Однако, если вы достаточно быстро сможете зарядить посаженный аккум, то скорее всего ничего страшного с ним не случится.

Частенько зарядники отказываются заряжать переразряженные аккумуляторы. Мой совет — выкинуть такие аккумуляторы. Однако есть несколько способов попытаться оживить их (англ), но их использование — на ваш страх и риск.

Путешествуем с LiPo

Большинство авиакомпаний и аэропортов разрешают проносить литиевые аккумуляторы в качестве

ручной клади. Пара моментов, которые лучше учесть заранее:

• проверьте правила перевоза Lipo аккумуляторов в выбранной авиакомпании
• не сдавайте аккумуляторы в багаж
• держите аккумы в режиме хранения
• замотайте разъемы изолентой и храните их в огнестойких защитных пакетах
• никогда не путешествуйте с поврежденными аккумуляторами!

Более подробно можно прочитать в статье на английском.

Что делать, если аккумулятор загорелся/задымился?

• Не паниковать, отсоединить все разъемы
• Наиболее эффективный и экономичный способ — закопать в песок
• Просто ждите пока прогорит и остынет, старайтесь не дышать дымом
• НЕ ИСПОЛЬЗУЙТЕ ВОДУ

Утилизация литиевых аккумуляторов

Когда утилизировать?

У литиевых аккумуляторов ограничено количество циклов эксплуатации, каждый раз, когда вы заряжаете и разряжаете аккумулятор он проходит один цикл. Постепенно аккумулятор теряет возможность выдавать большие токи (возрастает внутреннее сопротивление) и падает емкость. Говорят, что обычный LiPo аккумулятор живет более 300 циклов, если, конечно, за ним следить как следует (см. правила выше). Но в моем случае — будет чудо, если я его не разобью к тому времени 🙂

Нет четкого критерия, когда наступает пора утилизировать, но лично я избавляюсь от аккумулятора, когда он уже не дает «рывка» при даче газа, а внутреннее сопротивление постоянно растет (это хороший показатель здоровья аккумулятора).

Вздутые и поврежденные аккумуляторы я утилизирую сразу же.

Вот статья, в которой я подробно рассказываю когда их стоит утилизировать (англ).

Как утилизировать?

Старые и поврежденные аккумуляторы нужно правильно утилизировать. Более подробно читайте в статье про утилизацию. Подчеркну: никогда не прокалывайте аккумуляторы! От этого они загораются!

FAQ

Опасны ли вздувшиеся аккумуляторы?

Да, их использование небезопасно.

Почему они вздуваются?

Потому что банки герметично закрыты и газу некуда выйти. Как правило они вздуваются при физическом повреждении и при неправильной эксплуатации, что вызывает повышенное выделение газа.

Можно ли сдуть вздувшиеся аккумуляторы?

Нет, это необратимый процесс. Лучше правильно их утилизировать.

Как избежать вздутия?

• Не переразряжайте — используйте вольтметры, сирены и прочите предупреждающие системы
• Не перегревайте, не оставляйте их на солнце, или рядом с источником тепла
• Никогда не перезаряжайте — правильно настройте зарядник, следите за аккумуляторами в процессе заряда
• Храните правильно, как описано выше

Нужно ли «раскачивать» аккумуляторы?

Раскачка аккумуляторов — спорная тема. Идея в том, что для новых аккумуляторов нужно провести несколько циклов медленного заряда и разряда, прежде чем полноценно использовать их. Лично я пробовал так поступать, но не заметил разницы.

Прочие термины, относящиеся к литиевым аккумуляторам

• напряжение отсечки (cut-off voltage) или напряжение полностью разряженного аккумулятора — 3,0 В
• Один цикл — это заряд и разряд аккумулятора. Время жизни аккумулятора определяется числом допустимых циклов заряд/разряд
• Уровень заряда или в англ. state of charge — оставшаяся энергия, от 0 до 100%
• Burst C-rating — пиковый C-рейтинг — определяет максимальный разрядный ток на короткий промежуток времени (порядка 10 секунд)

Подведем итоги

Надеюсь, в этой статье вы нашли что-то полезное. Однако, я не утверждаю, что это всё что вам нужно знать. Вперед, к новым знаниям!

История измерений

• Февраль 2017 — первая версия статьи
• Август 2017 — добавлен раздел про выбор аккумуляторов
• Сентябрь 2018 — добавлен раздел про безопасность аккумуляторов
• Май 2019 — обновлены разделы про число банок, внутреннее сопротивление и «как заряжать»

Li-Po аккумуляторы

Li-Po аккумуляторы

Сортировать По возрастанию ценыПо убыванию ценыАлфавиту А-ЯАлфавиту Я-АНовые-СтарыеСтарые-Новые Показывать 15243390

8168 руб

АКБ Gens Ace 5000mAh 11. 1V 45C 3S1P Lipo Battery Pack XT60

6435 руб

АКБ Gens ace 5000mAh 14.8V 50C 4S1P Lipo Battery Pack bashing

12%

25658 руб

АКБ Gens Ace Tattu 12000mAh 22.2V 15C 6S1P Lipo Battery Pack

28050 руб

АКБ Gens Ace Tattu 14000mAh 22.2V 25C 6S1P Lipo Battery Pack

33825 руб

АКБ Gens Ace Tattu 16000mAh 22.2V 30C 6S1P Lipo Battery Pack

32670 руб

АКБ Gens Ace TATTU Plus 16000mAh 22.2V 15C 6S1P Lipo Battery Pack

50325 руб

АКБ Gens Ace Tattu 22000mAh 22.2V 30C 6S1P Lipo Battery Pack

54863 руб

АКБ Gens Ace TATTU Plus 22000mAh 22. 2V 25C 6S1P Lipo Battery Pack

51150 руб

АКБ Gens Ace Tattu 24000mAh 22.2V 25C 6S1P Lipo Battery Pack

2063 руб

АКБ Gens Ace 1400mAh 11.1V 50C 3S1P Lipo Battery Pack XT60

3713 руб

АКБ Gens Ace 2200mAh 11.1V 45C 3S1P Lipo Battery Pack

4660 руб

АКБ Gens Ace 4000mAh 14.8V 45C 4S1P Lipo Battery Pack Deans (T-Plug)

Вы смотрели

Производитель

• Gens Ace (33)
• FrSky (4)

Напряжение (LiPo)

• 3S (5)
• 4S (12)
• 6S (15)
• 2S (5)

Вес

• 131 г (1)
• 180 г (1)
• 207 г (1)
• 365 г (1)
• 416. 5 г (1)
• 550 г (1)
• 1581 г (1)
• 1985 г (1)
• 2490 г (1)
• 2650 г (1)
• 438. 4 г (1)
• 809 г (1)
• 942 г (1)
• 1360 г (1)
• 742 г (1)
• 1202 г (1)
• 2063 г (1)
• 415 г (1)
• 1882 г (1)
• 373 г (1)
• 2838 г (1)
• 700 г (1)
• 395 г (1)
• 331 г (1)
• 1386 г (1)
• 1086 г (1)
• 328 г (1)
• 308 г (1)
• 1673 г (1)
• 1064 г (1)
• 506 г (1)
• 376 г (1)
• 1847 г (1)

Ёмкость

• 1400 мАч (1)
• 2200 мАч (2)
• 4000 мАч (3)
• 12000 мАч (2)
• 16000 мАч (3)
• 22000 мАч (3)
• 9000 мАч (2)
• 10000 мАч (2)
• 2000 мАч (2)
• 5000 мАч (4)
• 14000 мАч (1)
• 24000 мАч (1)
• 2100 мАч (1)
• 2600 мАч (1)
• 5300 мАч (2)
• 5100 мАч (1)
• 8000 мАч (1)
• 3700 мАч (1)
• 3300 мАч (2)
• 2400 мАч (1)
• 17000 мАч (1)

Чем опасны LiPo аккумуляторы, почему они взрываются и горят — Все о квадрокоптерах

Вы, возможно, уже задавали себе вопрос — чем опасны LiPo аккумуляторы, как они взрываются и горят? LiPo аккумуляторы на самом деле достаточно опасны, а если рассматривать все компоненты квадрокоптера, то аккумуляторы являются самыми опасными в сборках.

Причина опасности в том, что они могут при больших повреждениях взрываться и воспламеняться в большой огненный шар. Это связано с тем, что lipo могут аккумулировать очень большую энергию, которую могут очень быстро отдавать. Поэтому к LiPo аккумуляторам нужно бережно и аккуратно относиться, правильно их заряжать, а также желательно сделать специальную защиту от механических повреждений.

В этой статье мы рассмотрим вопрос об опасности LiPo в использовании.

Содержание

1. Как взрывается LiPo аккумулятор
2. Почему взрываются LiPo аккумуляторы?
3. Перезаряд аккумулятора
4. Прокол аккумулятора
5. Механические повреждения, вмятины на аккумуляторе
6. Короткое замыкание
7. Высокая температура
8. Выводы

Как взрывается LiPo аккумулятор

То, что вы видите на видео выше — так взорвать аккумулятор еще нужно постараться. Для этого нужно его долго заряжать, выше лимита, также аккумулятор должен иметь большую емкость, в данном видео емкость составляет 8000mAh.

С современными технологиями заряда, например, как заряжает iMax b6 (ссылка на этот зарядник: https://goo.gl/MhE3fZ, настоятельно рекомендуется покупать оригинал, чтобы не было так, как на видео ниже), будет как на видео ниже:

Но раз нет огня, не стоит недооценить опасность LiPo — температура тления все равно будет очень высокой, поэтому могут загореться близлежащие вещи и предметы. Хоть здесь и написано «взрыв», но имеется в виду именно такой эффект, как на видео выше.

Вот еще видео:

Почему взрываются LiPo аккумуляторы?

Все дело в химии (ваш кэп), ионы лития начинают воспламеняться при контакте с воздухом. Все LiPo взрываются и воспламеняются только когда повреждается оболочка одной или нескольких секций (банок) аккумулятора. Это может произойти вследствие механического повреждения, например, при ударе или при сильном вздутии, вследствие воздействия высоких температур или неправильного заряда. Сила взрыва напрямую зависит от уровня заряда аккумулятора, если он заряжен сильно (и тем более чрезмерно), химические процессы в нем будут протекать гораздо сильнее и, наоборот, если разряжен, то химические процессы будут медленнее, поэтому и взрыва может не произойти, так, подымит немного.

Повредить аккумулятор можно при падении и транспортировке — неудачно упасть аккумулятором на твердую острую поверхность (камень) и так далее, способов повредить оболочку много, если быть неаккуратным. Давайте рассмотрим подробнее эти проблемы.

Перезаряд аккумулятора

Стандартное максимальное напряжение одной ячейки (банки) lipo аккумулятора равно 4.2 вольта. Если вы используете китайский зарядник, значит, там будут менее качественные компоненты, которые могут выйти из строя. Да, у оригиналов тоже могут выйти из строя, но этот шанс в разы меньше, там хотя бы вентиляторы есть для охлаждения. Теперь к сути, если напряжение будет более 4.2V, начнутся необратимые химические реакции, ячейка начнет вздуваться, повредит свою оболочку и произойдет взрыв.

Перезаряд LiPo — это самый опасный отказ аккумулятора, так как это происходит при максимальном заряде + еще наверх успеет сколько-то залиться энергии. При взрыве очень вероятен еще и огонь, а это чревато пожаром. Единственный способ обезопаситься от этого — пользоваться оригинальными ЗУ и следить за процессом заряда, а также выбирать правильные режимы заряда.

Прокол аккумулятора

Тоже распространенная причина взрыва аккумулятора. При полетах в скалистой местности есть большой шанс упасть на камень и повредить оболочку. При проколе происходит моментальное воспламенение и горящая ячейка может прихватить с собой еще и «здоровые» ячейки. По этой причине не лишним будет принести с собой небольшой огнетушитель, так хотя бы сгорит только аккумулятор, а не весь ваш квадрокоптер. Но лучше, конечно, чтобы такого никогда не было!

Некоторые производители делают заводскую защиту аккумуляторов, например, компания Dinogy делает вставки из стекловолокна (твердый пластик), это защитит аккумулятор от прокола, но так делают далеко не все.

Статья как защитить lipo аккумулятор.

Механические повреждения, вмятины на аккумуляторе

При жестких посадках и падениях можно оставить вмятину на аккумуляторе, но при этом прокола не будет. По факту, это бомба замедленного действия. Дело в том, что в передней части находятся контакты, которые связывают ячейки между собой. При механическом повреждении они могут достать друг друга (компоновка там компактная) и замкнуть. Короткое замыкание тоже вызывает воспламенение. Внутреннее повреждение структуры при вмятинах тоже может привести к такому же эффекту (воспламенению).

Короткое замыкание

КЗ происходит, когда замыкаются контакты + и -. Происходит очень много искр, повреждается оболочка и возникает выброс энергии. Но это не всё. Если замкнули силовые провода, выход энергии может быть такой силы, который превышает номинал разряда, это приводит к цепной реакции: аккумулятор начинает нагреваться и расширяться, из-за чего повышается внутреннее сопротивление и реакция начинает протекать еще быстрее — аккумулятор греется и расширяется, пока не произойдет взрыв.

Замыкания чаще всего происходят после сборки нового квадрокоптера и при первом включении. Чтобы избежать замыкания, при первом включении нужно включать в цепь какие-нибудь предохранители с нужным номиналом. Например, использовать Smoke Stopper, как его собрать и что это, можете почитать на сайте https://oscarliang.com/smoke-stopper/.

Замыкания могут происходить и во время краша, например, от платы PDB (плата разводки питания) может оторваться силовой кабель, который что-нибудь замкнет. То же самое относится и к балансировочным проводам аккумулятора.

Высокая температура

Аккумуляторы lipo могут взорваться при воздействии на них высоких температур. О таких случаях я не слышал, но они имеют место быть. Чаще всего lipo раздуваются, если их оставляют в машине в жаркий день. Не оставляйте аккумуляторы на солнце!

Выводы

Аккумуляторы LiPo опасны только при неправильной и неаккуратной эксплуатации…. ну и еще, когда не повезло упасть на нее.

Для подстраховки используйте самодельную защиту по ссылке выше, используйте Smoke Stopper, следите за внешним состоянием аккумуляторов. Если вы видите, что оболочка повредилась, не важно — прокол или вмятина, отложите аккумулятор в безопасное место хотя бы на час и наблюдайте. Если он начнет раздуваться, то тут все, вам следует отказаться от его использования. Если же все ок после вмятины, то можете использовать аккумулятор, но все же аккуратно и постоянно наблюдая за ним.

Статья на основе: https://www.propwashed.com



RCBattery.Com Магазин качественных аккумуляторов Lipo по доступным ценам

RCBattery.Com Магазин качественных аккумуляторов Lipo по доступным ценам

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Поиск

Меню

Счет

Настройки

Язык

США

• Европа

Доступно только в США. Скоро открытие склада в ЕС.

Ищу RC батареи премиум-класса без ценника премиум-класса.

Линейка аккумуляторов Lipo подойдет всем любителям радиоуправляемых аккумуляторов емкостью от 250 мАч до 22000 мАч и с количеством ячеек 1S, 2S, 3S, 4S, 5S и 6S. У нас есть аккумуляторы Lipo для всех применений. Если вы любите летать на радиоуправляемых самолетах, FPV, мультикоптерах, радиоуправляемых вертолетах или увлекаетесь БПЛА, у нас есть идеальный аккумулятор Lipo для вас.
У нас также есть липо-аккумуляторы для радиоуправляемых автомобилей, радиоуправляемых грузовиков, и если вам нравится кататься на водных радиоуправляемых лодках, мы вас обеспечим.

Сортировать по Должность наименование товара Цена Ватт-час Установить нисходящее направление

Посмотреть как Сетка Список

171 шт.

Показывать

12 48 72

на страницу

Сортировать по Должность наименование товара Цена Ватт-час Установить нисходящее направление

Посмотреть как Сетка Список

171 шт.

Показывать

12 48 72

на страницу

Батареи

Фильтр

Варианты покупок

ЕМКОСТЬ (мАч)

Состояние продукта

1. В продаже 32 позиции
2. В наличии 146 шт.

Химия

1. Липо 164items
2. ЖИЗНЬ 5items
3. LiHV 2 позиция

Нагнетание (C)

Ячейка (S)

1. 2 33 шт.
2. 3 63 шт.
3. 4 40шт.
4. 5 5элементов
5. 6 29Предметы

Сливная пробка

1. XT30 17шт.
2. XT60 54шт.
3. XT90 44шт.
4. EC3 9items
5. EC5 13 шт.
6. JST 15 шт.
7. JR 2 позиции
8. JST-SYP 1 позиция
9. JST/Футаба 1item
10. T-коннектор 12items

Вес

ДЛИНА (мм)

ШИРИНА (мм)

ВЫСОТА (мм)

RCBattery.

com Большой выбор зарядных устройств RCBattery.com Большой выбор зарядных устройств

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Поиск

Меню

Счет

Настройки

Язык

США

options", "triggerTarget":"#switcher-language-trigger-nav", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»>
• Европа

Доступно только в США. Скоро открытие склада в ЕС.

Сортировать по Должность наименование товара Цена Ватт-час Установить нисходящее направление

Посмотреть как Сетка Список

16 шт.

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Показывать

12 48 72

на страницу

Сортировать по Должность наименование товара Цена Ватт-час Установить нисходящее направление

Посмотреть как Сетка Список

16 шт.

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Показывать

12 48 72

на страницу

Фильтр

Варианты покупок

Бренд

1. Хота 2items
2. ISDT 5items
3. Ультра мощность 6items
4. Г. Т. Сила 3items

Порты

1. 1 7 шт.
2. 2 5 шт.
3. 4 3 шт.
4. 6 1шт.

Состояние продукта

1. В продаже 5 шт.
2. В наличии 15 шт.

Химия

1. Липо 1item

Бочка со скидкой

Бочка со скидкой

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Поиск

Меню

Аккаунт

Настройки

Язык

США

• Европа

Доступно только в США. Скоро открытие склада в ЕС.

Сортировать по Должность наименование товара Цена Установить нисходящее направление

Посмотреть как Сетка Список

51 шт.

Показывать

12 48 72

на страницу

Сортировать по Должность наименование товара Цена Установить нисходящее направление

Посмотреть как Сетка Список

51 шт.

Показывать

12 48 72

на страницу

Фильтр

Варианты покупок

ЕМКОСТЬ (мАч)

Порты

1. 1 1шт
2. 2 1шт.
3. 4 1шт.
4. 6 1шт.

Состояние продукта

1. В продаже 38 шт.
2. В наличии 49Предметы

Химия

1. Липо 26items
2. LiHV 2 позиция

Нагнетание (C)

Ячейка (S)

1. 2 6 шт.
2. 3 8 шт.
3. 4 3 шт.
4. 5 1шт.
