Ламповые часы на газоразрядных индикаторах



Основным элементом предлагаемых часов являются газоразрядные индикаторы, которые, к сожалению, уже давным-давно не выпускают. Найти данные индикаторы с каждым годом становится все труднее и труднее, и цены на них растут. К таким газоразрядным индикаторам относятся: ИН-14 (наверно самые популярные для построения часов), ИН-8, ИН-8-2, ИН-18 (самые большие советские газоразрядные индикаторы), ИН-12, ИН-1 и другие. Если же говорить о зарубежных аналогах, то это: ZM1080, Z570M, Z573M, ZM1020 и другие. Все газоразрядные индикаторы привлекают своим необычным и красивым свечением с которым, наверно, ни сравнится, ни одно из современных устройств индикации. В связи с этим, за последние годы популярность газоразрядных индикаторов возросла из-за их необычного антикварного вида. В отличие от жидкокристаллических дисплеев , они излучают мягкий неоновый оранжевый свет.

Газоразрядные индикаторы это единственный элемент в часах из далекого прошлого! Вся остальная электронная начинка современная.

«Сердцем» часов является современный 32-битный микроконтроллер от компании STMicroelectronics STM32F051, который превосходно справляется со всеми функциями, которые на него возложены. В часах так же не используются двоично-десятичные дешифраторы К155ИД1 и подобные, которые еще выпускаются с советских времен. Так как портов у используемого микроконтроллера более чем достаточно, то данные дешифраторы были заменены транзисторными сборками на современной элементной базе, которые обладают большей надежностью и скоростью, которая необходима при использовании динамического режима работы ламп, что бы пользователь не испытывал дискомфорт от «мерцания» индикаторов.

В первых версиях часах точность хода обеспечивал встроенный в микроконтроллере модуль часов реального времени (RTC), который был температурно-скомпенсирован и откалиброван, подробнее об этом можно прочитать

здесь. При данном подходе, возможно было добиться точности хода часов порядка +/- 1 с/месяц и менее, что достаточно хороший результат даже по сравнению с современными температурно-скомпенсированными системами RTC. Но недостатком данного метода был очень трудоемкий и затратный по времени процесс калибровки каждых часов. В последних версиях часов был пересмотрен подход к точности хода часов, и был сделан выбор в пользу современного модуля часов реального времени на микросхеме DS3231. Новый модуль смог обеспечить точность хода на том же уровне что и температурно-скомпенсированный модуль RTC на микроконтроллере. Для предотвращения сброса времени в часах установлен ионистор (супер конденсатор), который сможет обеспечить работу модуля RTC при отключении внешнего питания на срок до 2-х недель, ведь этого в большинстве случаев более чем достаточно. В отличие от классического подхода с установкой батареи, ионистр не придется менять, так как он постоянно заряжается от внешнего источника питания.

Одной из основных задач при проектировании печатной платы для часов стояла минимизация размеров, как самой печатной платы, так и ее элементов без потери качества и функций. Благодаря такому подходу удалось разработать и изготовить более эргономичные корпуса для часов.

Все платы для часов изготавливаются на высококачественном производстве мирового уровня в Сингапуре и Гонконге, что позволяет добиться высокой надежности.

Характерной особенностью часов, является RGB подсветка, которая может работать как в статическом режиме, так и в динамическом режиме (режим «перелива» цветов по всей палитре), в данном режиме пользователь может самостоятельно выбрать понравившийся ему цвет подсветки и зафиксировать его. В статическом режиме предустановленны следующие цвета: красный, зеленый, синий, оранжевый, белый, голубой, сиреневый. Подсветка часов разделена на подсветку самих ламп и подсветку пространства под часами, что создает дополнительный световой эффект. Для равномерного рассеивания света, под часами устанавливается матовое оргстекло. Так же имеется возможность выбора яркости подсветки (8 режима свечения), или полное ее отключение, что актуально для истинных ценителей лампового свечения.

Для продления срока службы ламп в часах предусмотрено 2 режима позволяющие это сделать.

Первый режим включается два раза в сутки в 9.00 и 21.00. В это время, в течение 1-2 минут, происходит обновление каждого катода (цифры) повышенным током. Вы можете это наблюдать в виде яркого свечения каждой цифры на каждой лампе. Второй режим предусматривает быстрый перебор всех цифр на всех лампах, этот режим включается каждые 30 минут. Благодаря этим режимам срок службы индикаторов значительно увеличивается.

Корпуса часов изготавливаются на фрезерном станке ЧПУ с последующей ручной доработкой. Материалы для корпусов из ценных пород дерева, таких как красное дерево (сапеле), бубинга, американский орех, венге и др. Все деревянные корпуса пропитываются специальными маслами, которые выделяют скрытую текстуру. Так же для улучшения внешнего вида в некоторых случаях применяются специальные лаки.

Питание часов производится от сети 220 В посредством адаптера 12 В. Потребление составляет не боле 4 Вт.

В часах используются только новые лампы с хранения,  произведенные еще в Советском Союзе!

Гарантия на все часы 1 год с последующим не гарантийным обслуживанием!

Если еще остались вопросы, то спрашивайте 😉

14.

Газоразрядные и вакуумно-люминесцентные индикаторы.

К сожалению малогабаритные лампочки накаливания не отличаются надёжностью, так как при включении питания через них протекает значительный ток, в результате воздействия которого на нить накаливания лампа может выйти из строя. Кроме того они боятся ударов. Все эти причины, а также большой потребляемый ток привели к тому, что в настоящее время индикаторы на малогабаритных лампочках накаливания практически не используются.

Большей надежностью и экономичностью обладают газоразрядные индикаторы. В этих индикаторах светится газ, расположенный между электродами, заключенными в стеклянный баллон. Цвет свечения зависит от конкретного газа, которым заполнен стеклянный баллон. Пример конструкции газоразрядного индикатора приведен на рисунке 1.

  Рисунок 1. Конструкция газоразрядного индикатора

Наибольшее распространение получили газоразрядные индикаторы, наполненные неоном (неоновые лампы). Внешний вид неоновой лампы момент свечения показан на рисунке 2

  Рисунок 2. Внешний вид газоразрядного индикатора в момент свечения

В настоящее время выпускаются достаточно малогабаритные варианты одиночных газоразрядных ламп. Их внешний вид приведен на рисунке 3

  Рисунок 3. Внешний вид газоразрядного индикатора в момент свечения

Газоразрядные индикаторы обладают большей экономичностью и надежностью по сравнению с малогабаритными лампами накаливания. Они, в отличие от ламп накаливания, обладают низким внутренним сопротивлением. Поэтому в схему приходится вводить резистор, ограничивающий ток, протекающий через лампу. Одиночные газоразрядные индикаторы обычно применяются для подсвечивания надписей, нанесенных на стеклянную или пластмассовую пластинку или символических рисунков (пиктрограмм). Схема его подключения к цифровой микросхеме с ТТЛ или КМОП выходом приведена на рисунке 4.

  Рисунок 4. Схема подключения одиночного газоразрядного индикатора к цифровой ТТЛ микросхеме

В схеме подключения газоразрядного индикатора к цифровой ТТЛ микросхеме транзистор требуется в основном для согласования по напряжению, так как этот тип индикаторов требует использовать высоковольтный источника напряжениея 180 .

.. 300 В. Это напряжение зажигания газоразрядной (обычно неоновой) лампы. Поэтому транзистор электронного ключа должен выдерживать напряжение 300 В. Что касается сопротивления резистора R3, то оно рассчитывается по закону Ома. Необходимо от напряжения питания отнять падение напряжения на зажженной лампе газоразрядного индикатора, которое можно взять из справочника (обычно 80 В) и поделить на его ток потребления. Падением напряжения на открытом транзисторе VT1 можно пренебречь, так как оно обычно составляет 0,2 … 0,9 В. Например:

R3 = (U_п — U_HL1)/I_л = (200 В — 80 В)/1 мА = 120 кОм.

Газоразрядные индикаторы используются как для индикации битовой информации (пиктрограмм), так и для отображения десятичных цифр. При построении десятичных индикаторов катод внутри баллона выполняется в виде десятичных цифр, как это показано на рисунке 5.

  Рисунок 5. Внешний вид газоразрядного индикатора ИН-1

Пример индикаторной панели электронных часов, выполненной на индикаторах ИН-14, приведен на рисунке 6.

  Рисунок 6. Внешний вид индикаторной панели на газоразрядных лампах

Для уменьшения габаритов цифрового устройства и упрощения его принципиальной схемы были разработаны специальные микросхемы дешифраторов, выдерживающие напряжение до нескольких сотен вольт, например отечественная микросхема К155ИД1. Принципиальная схема подключения десятичного газоразрядного индикатора к микросхеме К155ИД1 приведена на рисунке 7.

  Рисунок 7. Схема подключения газоразрядного индикатора к десятичному дешифратору К155ИД1

На вход этой схемы подается двоично-десятичный код. Он преобразуется микросхемой D1 в инверсный линейный десятичный код. Инверсия нужна для того, чтобы ток протекал только через тот вывод, двоично-десятичный код которого подан на вход схемы. В результате светится только тот катод газоразрядного индикатора, который подключен к этому выводу, а так как катод выполнен в форме десятичной цифры, то отображается именно эта цифра.

Резистор R1 требуется для ограничения тока до допустимой величины. Одним резистором в схеме можно обойтись потому, что ток может протекать только через один из десяти катодов. Расчет ограничивающего ток резистора не отличается от расчета резистора R3 в схеме подключения одиночного газоразрядного индикатора, приведенной на рисунке 1.

В настоящее время газоразрядные индикаторы с холодным катодом практически не используются. Обычно применяются более эффективные семисегментные вакуумно-люминесцентные индикаторы с подогревным катодом. Применение катода с подогревом позволяет снизить анодное напряжение индикатора до 20 … 27 В, а семисегментный анод, расположенный в одной плоскости позволяет увеличить его угол обзора.

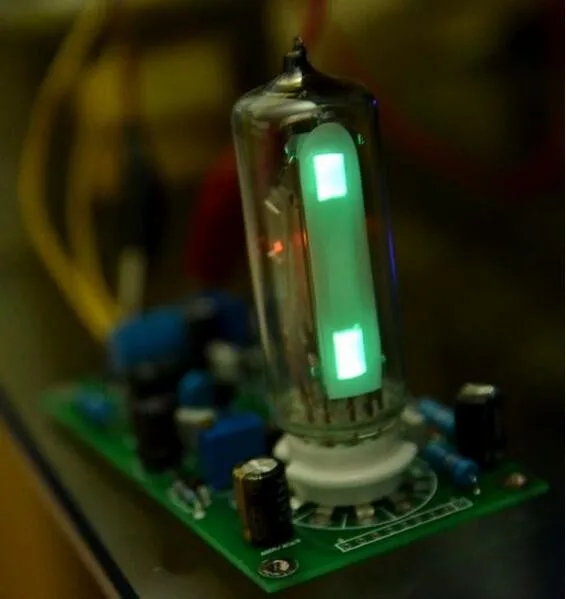

Внешний вид одного из вакуумно-люминесцентных индикаторов с подогревным катодом, производившимся промышленностью Советского Союза, приведен на рисунке 1. Эти индикаторы до сих пор широко продаются на территории России.

  Рисунок 1. Внешний вид вакуумно-люминесцентного индикатора с подогревным катодом

В вакуумно-люминесцентных индикаторах светится не газ около катода, а люминофор, который светится при попадании на него электронов, излучаемых катодом. На рисунке 1 аноды вакуумно-люминесцентного индикатора четко видны в виде белых сегментов, его управляющая сетка на фоне фиолетовой поверхности (маски), а катод выполнен в виде двух тонких проводников, которые почти незаметны на переднем плане. Если вакуумно-люминесцентный индикатор поместить за зеленым светофильтром, то ни нить накала, ни управляющая сетка видны не будут.

Если на нить накаливания вакуумно-люминесцентного индикатора подать постоянное напряжение, то на ней возникнет падение напряжения. Это напряжение будет суммироваться с анодным напряжением, в результате яркость свечения сегментов в вакуумно-люминесцентном индикаторе будет неравномерной. Конструктивно нить проложена так, чтобы этот эффект свести к минимуму, однако на нить накала подогревного катода желательно подавать переменное напряжение. Так как ток в этом случае будет протекать в различном направлении, то средняя яркость свечения сегментов вакуумно-люминесцентного индикатора будет равномерной.

Схема подключения вакуумно-люминесцентного индикатора с подогревным катодом к семисегментному дешифратору приведена на рисунке 2.

  Рисунок 2. Схема подключения семисегментного вакуумно-люминесцентного индикатора к дешифратору

На этой схеме в качестве ключей использована микросхема высоковольтных инверторов с открытым коллектором, выдерживающих напряжение на коллекторе до 30 В. Обратите внимание, что общий провод подводится к нити накала через среднюю точку трансформатора накала. Это обеспечивает равномерность свечения вакуумно-люминесцентного индикатора по всей поверхности.

В практических схемах чаще используется схема подключения вакуумно-люминесцентного индикатора с отрицательным напряжением питания. В этом случае дешифратор должен обеспечить вытекающий ток ключей. Подобная схема включения вакуумно-люминесцентного индикатора приведена на рисунке 3.

  Рисунок 3. Схема подключения семисегментного вакуумно-люминесцентного индикатора к дешифратору с вытекающим током

В этой схеме транзистор VT1 и резистор R1 образуют генератор тока с большим входным и выходным сопротивлением. В результате яркость свечения вакуумно-люминесцентного индикатора будет слабо зависеть от напряжения питания 27 В. Зависимость тока, протекающего через сегмент вакуумно-люминесцентного индикатора, в схеме, приведенной на рисунке 7, намного меньше по сравнению со схемой, изображенной на рисунке 2.

Так как задача подключения вакуумно-люминесцентного индикаторов является распространенной, то промышленностью были разработаны и выпускаются до настоящего времени специализированныеКМОП микросхемы К176ИД3, где показанные на рисунке 7 генераторы тока входят в состав микросхемы. В результате данного схемотехнического решения выход дешифратора можно подключать к вакуумно-люминесцентному индикатору непосредственно.

В приведенных схемах подключения семисегментного вакуумно-люминесцентного индикатора управляющая сетка подключена непосредственно к питанию схемы. Однако при создании схемы динамической индикации, которая будет рассмотрена несколько позднее, эта сетка используется для зажигания и гашения отдельных разрядов многоразрядного вакуумно-люминесцентного индикатора.
