L7805 datasheet на русском — Вместе мастерим
Форум по AVR
– стабилизатор напряжения, по моему самый дешевый (китайские производители) и полный аналог отечественной КРЕН5.
На выходе выдает ровные 5 Вольт, выдерживает хороший ток, особенно микросхемы в корпусе TO220 при монтаже на радиатор.
В продаже так же есть микросхемы LM7803 – выполняет те же функции что и LM7805, единственная разница что на выходе микросхемы напряжение в 3 Вольта. Я лично использовал для питания мобильного телефона.
Технические параметры и характеристики регулятора:
Корпус – to220
Максимальный ток нагрузки, А – 1.5
Диапазон допустимых входных напряжений, В – 40
Выходное напряжение, В – 5
Недостаток микросхемы LM7805 в том, что нет смысла её применять в системах, которые питаются от аккумуляторных батарей.
Так как эта микросхема при понижении напряжения например с 12В до 5В остальные 7В рассеивает в виде тепла, установка радиатора на микросхему LM7805 обязательна. То есть LM7805 не подходит для экономичных с точки зрения питания систем.
Советую ставить данный стабилизатор напряжения на все без исключения устройства, тем более, когда отдельные модули питаются от разного по величине напряжения. Так перестрахуетесь от выгорания модулей рассчитанных на более низкое напряжение чем то, которое случайно подали.
L7805-CV линейный стабилизатор постоянного напряжения
L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

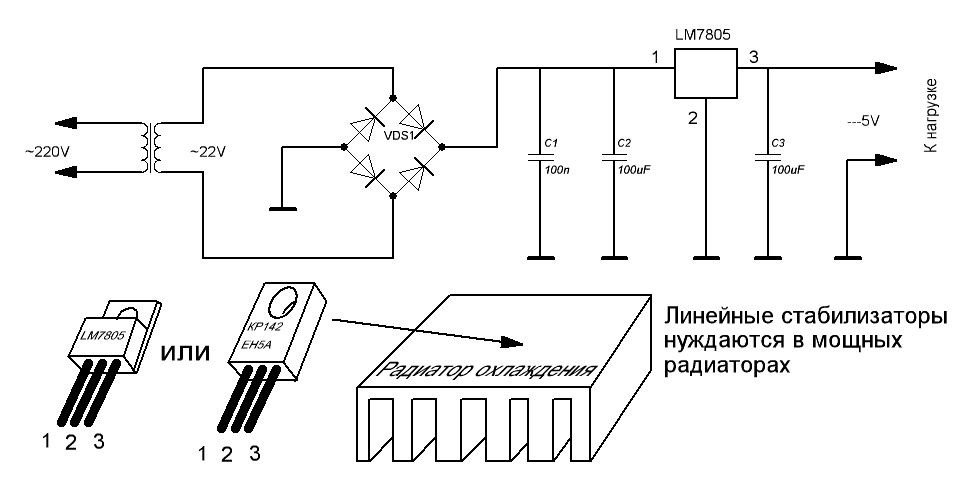

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.
5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.
Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.
Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:
Стабилизатор напряжения 5v! На микросхеме L7805CV
Одно из важных условий — высокое качество компонентов
На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет.
Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.
Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.
Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.
Схема источника тока выполненная на микросхемах из серии L78xx
Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн.
Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.
Величина тока на выходе источника L78хх
Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.
Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf
В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение.
В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.
Корректность выходного тока и величина напряжения
В тоже время не постоянность тока покоя формируется как Δ >
Оптимальное сопротивление нагрузки
Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:
Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.
Заключение
Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли.
Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.
Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.
Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением.
Они применяются в двухполярных блоках питания.

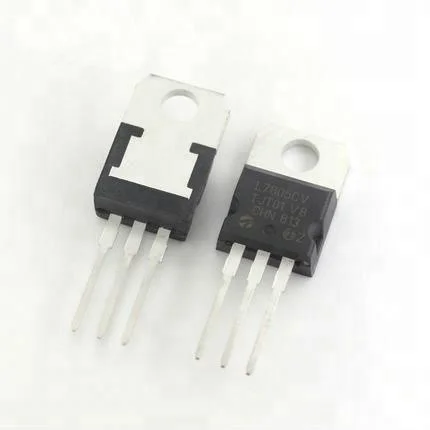

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.
Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.
Распиновка
Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.
Стабилизаторы для питания микросхем
Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах.
Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.
Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.
Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:
Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:
Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А.
Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.
При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.
Работоспособная схема стабилизатора:
- Наибольший ток 1,5 А.
- Интервал входного напряжения – до 40 вольт.
- Выход – 5 В.
Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.
Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.
Стабилизатор напряжения 5 вольт
Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации.
В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.
Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.
После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.
Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.
Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.
Даташит l7805cv на русском
Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.
Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.
Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода.
Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.
Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.
Распиновка
Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.
Стабилизаторы для питания микросхем
Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность.
На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.
Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.
Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:
Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:
Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В.
Это является достоинством стабилизаторов.
При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.
Работоспособная схема стабилизатора:
- Наибольший ток 1,5 А.
- Интервал входного напряжения – до 40 вольт.
- Выход – 5 В.
Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.
Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.
Стабилизатор напряжения 5 вольт
Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.
Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.
После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.
Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.
Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.
10шт. L7805CV L7805 7805 к-220 линейный регулятор напряжения 1.
5А +5В. US $1.18
Мин. входное напряжение, В:
Макс. входное напряжение, В:35
Выходное напряжение, В:+5
Номинальн выходной ток, А:1.5
Падение напр вх/вых, В:2.5
Число регуляторов в корпусе:1
Ток потребления, mА:6
Точность:4%
Диапазон рабочих температур:0°C … +150°C
Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.
Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить.
Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.
7805 — cтабилизатор, выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения. Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.
7805 распиновка
У стабилизатора 7805 распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !
Форум по AVR
– стабилизатор напряжения, по моему самый дешевый (китайские производители) и полный аналог отечественной КРЕН5.
На выходе выдает ровные 5 Вольт, выдерживает хороший ток, особенно микросхемы в корпусе TO220 при монтаже на радиатор.
В продаже так же есть микросхемы LM7803 – выполняет те же функции что и LM7805, единственная разница что на выходе микросхемы напряжение в 3 Вольта. Я лично использовал для питания мобильного телефона.
Технические параметры и характеристики регулятора:
Корпус – to220
Максимальный ток нагрузки, А – 1.
5
Диапазон допустимых входных напряжений, В – 40
Выходное напряжение, В – 5
Недостаток микросхемы LM7805 в том, что нет смысла её применять в системах, которые питаются от аккумуляторных батарей. Так как эта микросхема при понижении напряжения например с 12В до 5В остальные 7В рассеивает в виде тепла, установка радиатора на микросхему LM7805 обязательна. То есть LM7805 не подходит для экономичных с точки зрения питания систем.
Советую ставить данный стабилизатор напряжения на все без исключения устройства, тем более, когда отдельные модули питаются от разного по величине напряжения. Так перестрахуетесь от выгорания модулей рассчитанных на более низкое напряжение чем то, которое случайно подали.
7805 параллельное включение
Интегральный стабилизатор L CV — обычный трехвыводной стабилизатор положительного напряжения на 5В. Выполнен в стандартном корпусе TO см. В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:.
Используется для стабилизации напряжения в различных низковольтных схемах.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схема подключения стабилизатора L7805CV, описание характеристик
- 7805 стабилизатор, 5 volt
- LM317 и LM317T схемы включения, datasheet
- Интегральные стабилизаторы положительного напряжения
- Стабилизатор напряжения
- Схема подключения стабилизатора L7805CV, описание характеристик
- Стабилизатор 78L05, параметры 78L05, схема включения 78L05
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Параллельное включение стабилизаторов .
..
Схема подключения стабилизатора L7805CV, описание характеристик
Доброго времени суток. Нагрузка будет порядка мА. Пока в качестве нагрузки использую последовательно две лампочки накаливания 6,3 В х 0,3 А. Далее, отключаю питание со входа, подключаю вновь — лампы не загораются.
Отключаю лампы, подключаю снова — горят! И так всё время Плиз, подскажите, в чём тут особенность. Плиз, подскажите, в чём тут особенность А у LM нет защиты от перегрузки с «загибом» foldback?
Лампы имеют в холодном состоянии низкое сопротивление и защита не дает в них полного тока. Недавно такое наблюдал в практически стандартном Поставьте С8 мкф и ваши проблемы изчезнут. Смотрите вложение это данные из даташита. May be increased without bound to maintain regulation during transients.
Правда есть ограничения на ее ESR, график в конце документа.
Для эксперемента пробовал в качестве нагрузки использовать лампу ЛН 13,5 В х 0,16 А, зашунтированную резистором 75 Ом х 10 Вт. Общее потребление составило мА. Правда есть ограничения на ее ESR, график в конце документа Поставьте С8 мкф и ваши проблемы изчезнут.
При не заряженном или разряженном включение-выключение в разных вариантах конденсатора С8, он потребляет в импульсе при включении большой ток, выше заявленной защитной нормы. И микросхема-стабилизатор «думает» что это КЗ. И защита срабатывает Вот поэтому и ограничена даташитом ескость в мкФ на выходе.
Сглаживайте пульсации выпрямленного тока большими емкостями сразу после моста, до стабилизатора. И будет счастье Вам!
Дык, у меня в схеме так и есть, до МС стоЯт 6 шт. Эти меры предусмотренны в случае питания строящегося РПУ прямого усиления, регенеративного от сетевого трансформаторного БП. Основным источником питания будет выступать АКБ напряжением 18 В, в этом случае такие ёмкости мкФ необязательны. Вечером перекину С8 на И спасибо всем ответившим :пиво::пиво::пиво:.
Дык, у меня в схеме так и есть, Да, и ещё вопрос. При замене указанных кремниевых стабилитронов на германиевые Д или ДА плюс тот же 1N в прямом включении эффект мерцания отсутствовал.
В чём причина? Причина в Iст. У Д Но стабилитроны все кремниевые. И неплохо бы стабилитроны зашунтировать ёмкостью. В смысле, электролит от «общего» вывода микросхемы на «общий» провод? На самом деле это какой-то импорт, миниатюрный, в стекле, вроде 1N В справочнике таковых не нашёл, поэтому обозвал их КСами по аналогии Да, микрофарад Да можно и резистор со входа на стабилитроны добавить, или полевик, включенный источником тока — ток в цепи общего провода может быть меньше, чем минимальный ток стабилитрона.
Работать, конечно, и без него будет выходное напряжение на выходе стабилизатора подгонялось под конкретные цели, в том числе питание включенных последовательно нитей накала двух пентодов 6Ж38П в идеале необходимо 12,6 В Если хотите питать накал ламп, то при стабилизации лучше выбирать напряжение накала вблизи нижнего предела, если не 5.
Да, ваша правда Но не вопрос, диод 1N из цепи «общего» вывода МС — вон, и на выходе стаба — искомые 12,3 В по 6,15 В на лампёшку. Хотя можно и дальше поиграться номиналами стабилитронов для достижения 11, Заранее признателен Журналы Радио год номера 3 и 5 как раз статья про такие стабилизаторы и способы их включения.
Может быть — проглядел? Ни в каких даташитах не встречал таких рекомендаций по электролитическим конденсаторам в выпрямителе до стабилизатора.
Это вроед было в какой то статье про них, я уже точно не помню с чем такой вывод связан был, после чтоб не мучать микросхему и цепи защиты а вот для чего до не помню вроде с бесполезностью после некоторого значения емкости.
В общем, дядьки, заменил я электролит после микрухи на ,0 х 16 В и зашунтировал стабилитрон Д электролитом 50,0 х 16 В. Ток нагрузки — мА. Позже отпишусь У современных стабилизаторов минимизируют собственное потребление, а это для трехвыводных и есть ток в общем проводе. У данного чипа он вроде меньше 1мА, а для стабилитрона желательно иметь его побольше.
Вариантов два: наддать току с выхода или со входа. Первый вариант дает стабильный ток при простом резисторе, поскольку выходное напряжение стабильно, но это при условии, что схема запустилась и оно есть.
Второй вариант дает ток, зависящий от нестабильного входного напряжения, поэтому стабильность выхода будет в сильной степени зависеть от стабилитрона. Источник тока на полевике — берете КП или КП, соединяете затвор с истоком, получаете стабильный начальный ток при нулевом затворном напряжении , ориентируйтесь по справочнику буква полевика. Никакого геморроя Напряжение допустимого разряда по данным различных источников в Сети на одну банку — 0, Видите разницу?
Наверно уже догадались, почему лампочка у вас зажигается с опозданием. Боюсь Вас разочаровать, но таки нет, не догадался Плиз, ответы на вопросы в студию :beer:. А зачем огород? Не проще ли поставить один мкф? И пустите среднюю ногу на корпус, и уберите мкф с выхода. В не нужных диодах и стабилитронах которые не дают микросхеме из трех десятков компонентов нормально работать.
В точку! И напряжение любое выбирается. Да, все правильно. Обычно устанавливается Icт. Причем, если ток повыше — стабилитроны греются, а низкий — может не быть стабилизации и будет тот эффект, что Вы наблюдали. На мой взгляд, лучше сделать схему с возможностью регулировки установки напряжения, как, например, по схеме в даташите там всего два резистора. Подобрал нужное напряжение под конкретную нагрузку — и забыл И еще. Внимательно посмотрите ток накала 6Ж38П, да еще в количестве двух это будет около мА, кажется.
Может оказаться, что Ваш экземпляр стабилизатора не «вытянет» такую нагрузку. Там, в даташите, приведены несколько типов этих микросхем, на разную нагрузку и в различных корпусах А вообще, тема простая и понятная. Вот последний пост Rulya обобщил с цитатами предыдущих авторов постов. Всего то и надо: 1. И последнее. По монтажу. Так точно. А если больше 70мм, то вспоминаем даташит и ставим танталовые на входе и выходе 2,мкф, в зависимости от микросхемы, или електролиты в 5 раз больше.
И ВСЕ! Вот «вытяжка» из даташита LMT, минимальная разница при которой гарантирована нормальная работа стабилизатора составляет 1,2В.
На лампах при этом будет по 6В. И это при том что получите отличный регулируемый стабилизатор. Что Вам еще нужно для счатья? Теперь, на Вашем месте, я бы озаботился вопросом индикации падения напряжения на батарее ниже 13,5В с отсечением оной от стабилизатора ниже 13,2В. Кроме этого, производители в своих appnotes ТРЕБУЮТ ставить керамику 0,33 uF по входу и 0,1 uF по выходу с минимально короткими проводниками непосредственно на вывод микросхемы общего. Ух, как тему раскрутили! Правильно выбираем микросхему, проведя поиск в инете или взяв за основу lM или ЕН12, цепляем тантал, керамику, укорачиваем проводники от выводов стабилизатора — минимум навесных «ненужных» деталей.
И вот он — простой и надежный БП, схем которых в инете пруд пруди! А если еще «индикация падения напряжения на батарее ниже 13,5В с отсечением оной от стабилизатора ниже 13,2В» , вообще будет нечто «хорошее супер».
7805 стабилизатор, 5 volt
Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.
Включил параллельно LCV и LCF (в пластике которая), которые в принципе из одной партии быть не могут. Обе посажены на.
LM317 и LM317T схемы включения, datasheet
Тема раздела Коптеры. Комплектующие, сборка, настройка. Правила форума. Правила Расширенный поиск. Форум Квадрокоптеры и мультироторы Коптеры. А давайте обсудим Arducopter — APM. Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. Сообщение от usup. Чудеса какие то я то думал у меня апм кривой ну будем ждать пока кто нить из гуру ответит. Может мп постарее установить?
Интегральные стабилизаторы положительного напряжения
Необходимо запитать самодельную Ардуино без преобразователя питания, есть в наличии 12в.
Сравниваю схемы получения стабилизированных 5в :. Вопрос, какие есть минусы у второй схемы по сравнению с «классической» , кроме меньшего максимального тока? На ардуине нет внешних потребителей, так что ток вряд ли превысит мА. Насчет «больше деталей» — всего-то на одну
Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие
Стабилизатор напряжения
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Подписка на тему Сообщить другу Версия для печати.
Схема подключения стабилизатора L7805CV, описание характеристик
Не запоют они вместе? Если ваш стабилизированный блок питания питает плату потребителя, имеющего свой собственный стабилизатор, то такое соединение стабилизаторов будет называться последовательным , а вовсе не параллельным, как вы утверждаете. Поставить стабилизаторы одновременно на выходе блока питатания и входе питания платы потребителя вы можете, но только тогда первый стабилизатор будет уже не , а какой-то другой, рассчитанный на большее стабилизированное напряжение. Дело в том, что стабилизаторы требуют на своем входе бОльшее напряжение, чем то, которое они выдают на выходе. Стало быть, в этом интервале должно быть и выходное напряжение блока питания. А если на вход подать 5 польт, то стабилизировать их он не сможет. Ошибся, да последовательное.
А с каких хренов параллельное включение называть каскадным? взяв 20 вольт, подать на , с него — на , а с него — на
Стабилизатор 78L05, параметры 78L05, схема включения 78L05
Во первых что делать с обмотками? Можно ли их соединять в паралель для удвоения тока нагрузки? Lemmy Участник с ноя Королёв Сообщений: Обмотки в параллель.
Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.
Главная Справка Поиск Вход Регистрация.
Стабилизатор напряжения — первостепенная основа современного источника питания. От его технических характеристик всецело зависит работоспособность радиоэлектронных устройств. Схемотехника конструкций стабилизаторов напряжения разнообразна, каждая схема отличается друг от друга своими особенностями и параметрами. Наиболее широкое распространение получили интегральные стабилизаторы напряжения Вход с паролем и Регистрация.
Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Подключение двух стабилизаторов. Можно и так, только следует помнить, что ти вольтовый стабилизатор должен выдерживать ток своей нагрузки и ток по 5 вольтам.
Светодиод, все стабилизаторы любят и хотят на входе фильтрующий кондер 0.
| L7809ABD2T-TR | Available at distributors Distributor availability of L7809ABD2T-TR
Дата инвентаризации, о которой сообщил дистрибьютор: | ||||||||||||||
Active | EAR99 | NEC | Tape and Reel | D2PAK | -40 | 125 | CHINA | ||||||||
| L7809ABV | Доступен у дистрибьюторов Доступность L7809ABV у дистрибьюторов
Дистрибьютор. | EAR99 | NEC | Tube | TO-220 | -40 | 125 | CHINA | |||||||
| L7805CV | Available at distributors Distributor availability of L7805CV
Дата инвентаризации, которую сообщил дистрибьютор: | ||||||||||||||
Active | EAR99 | NEC | Tube | TO-220 | 0 | 125 | КИТАЙ | ||||||||
| L7806CV-DG | Доступно у дистрибьюторов Доступность L7806CV-DG у дистрибьютора
Distributor reported inventory date: | ||||||||||||||
Active | EAR99 | NEC | Tube | TO-220 | 0 | 125 | CHINA | ||||||||
| L7815ABV | Available at distributors Distributor availability of L7815ABV
Distributor reported inventory date: | ||||||||||||||
Active | EAR99 | NEC | Трубка | TO-220 | -40 | 125 | КИТАЙ | ||||||||
| L7818CV-DG | Доступен у дистрибьюторов Доступность L7818CV-DG у дистрибьютора Заказ | Сторонняя ссылка |
|---|
Заказ
Order
Заказ Дистрибьютор.
Сообщается о инвентаре:
Active
515151515
9000. L7815ACV-DG| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор. Сообщается дата инвентаризации:
Доступность дистрибьютора L7808ABV
| Наименование дистрибьютора | Региона | Запасы | MIN. Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active | EAR 99 | NEC | Tub | L7806ABV-DG | Доступен у дистрибьюторов Доступность L7806ABV-DG у дистрибьютора
Дистрибьютор. | EAR99 | NEC | Трубка | TO-220 | -40 | 125 | CHINA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7805ABD2T-TR | Available at distributors Distributor availability of L7805ABD2T-TR
Дата инвентаризации, которую сообщил дистрибьютор: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | Tape and Reel | D2PAK | -40 | 125 | КИТАЙ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7805ACV-DG | Доступно у дистрибьюторов Доступность L7805ACV-DG у дистрибьютора
Distributor reported inventory date: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | ТРУБА | TO-220 | 0 | 125 | China | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
505CIBIBTIBIBTIBIBTIBITIBIBTIBIBTIBIBTIBITIBIBTIBIBTIBITIBITIBIBITIBITIBIBITIBIBITIBITIBIBITIBIBITIBITIBIBIBITIBITIBIBIBITINTI TR
Distributor reported inventory date: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | Лента и катушка | D2PAK | 0 | 125 | КИТАЙ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7808ABV-DG | Доступно в дистрибьюторах Доступность дистрибьютора L7808ABV-DG
Дата инвентаризации, о которой сообщил дистрибьютор: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 95 |
Заказ
Order
ЗаказActive | EAR99 | NEC | Tube | TO-220 | -40 | 125 | CHINA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7808CD2T-TR | Доступен у дистрибьюторов Наличие L7808CD2T-TR у дистрибьютора
Дистрибьютор. | EAR99 | NEC | Лента и катушка | D2PAK | 0 | 125 | CHINA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7806ABV | Available at distributors Distributor availability of L7806ABV
Дата инвентаризации, которую сообщил дистрибьютор: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | Tube | TO-220 | -40 | 125 | КИТАЙ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7806CV | Доступен у дистрибьюторов Доступность L7806CV у дистрибьюторов
Дистрибьютор. | EAR99 | NEC | Tube | TO-220 | 0 | 125 | CHINA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7815CV-DG | Available at distributors Distributor availability of L7815CV-DG
Distributor reported inventory date: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | Tube | TO-220 | 0 | 125 | КИТАЙ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7805ACP | Доступен у дистрибьюторов Доступность L7805ACP у дистрибьюторов
Дистрибьютор. Сообщается о инвентаре: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нет доступности.0005 | Active | EAR99 | NEC | Tube | TO-220FP | 0 | 125 | CHINA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7824ABV | Available at distributors Distributor availability of L7824ABV
Distributor reported inventory date: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | Трубка | TO-220 | -40 | 125 | КИТАЙ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7805CP | Доступно в дистрибьюторах Доступность дистрибьютора L7805CP
Дата инвентаризации, о которой сообщил дистрибьютор: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5
Distributor reported inventory date: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Active | EAR99 | NEC | Трубка | TO-220FP | 0 | 125 | КИТАЙ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L7809ABV-DG | Доступен у дистрибьюторов Доступность L7809ABV-DG у дистрибьютора Заказ | Сторонняя ссылка |
|---|
Заказ
Заказ
Заказ
Заказ
Заказ
Заказ
Order Дистрибьютор.
Сообщается о инвентаре:
Active
Distributor availability L7806ACV-DG
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Сообщается дата инвентаризации:
Доступность дистрибьютора L7805ABV-DG
| Наименование дистрибьютора | область | Стокол | . Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active
Наличие L7824CV у дистрибьютора
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
. Заказ
Дата инвентаризации, которую сообщил дистрибьютор:
Active
Доступность L7815ACV у дистрибьюторов
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7812CD2T-TR
| Distributor Наименование | Регион | Склад | Мин. Заказ | Ссылка третьей стороны |
|---|
Дистрибьютор сообщается, что дата инвентаризации:
9005 9005
Доступность L7818CV у дистрибьюторов
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор. Сообщается о инвентаре:
Active
Distributor availability L7808ABD2T-TR
| Имя дистрибьютора | Регион | Склад | Мин. Заказать | Сторонняя ссылка |
|---|
Дистрибьютор. EAR99
Доступность дистрибьютора L7808CV-DG
| Имя | Региона | 3 | . Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active
Доступность L7812ACV-DG у дистрибьюторов
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7812CP
| Distributor Name | Region | Stock | Мин. Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, которую сообщил дистрибьютор:
Active
Доступность L7824ACV у дистрибьютора
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.0046
Active
Distributor availability of L7805ABP
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Ссылка третьей стороны |
|---|
Distributor reported inventory date:
Active
Доступность L7812ACV у дистрибьюторов Заказ
Дистрибьютор.
Сообщается о инвентаре:
Active
9000. al78.
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор. Сообщается дата инвентаризации:
Доступность дистрибьюторов L7812ACD2T-TR
| Наименование | Область | 3 | . Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active
Наличие L7812CV у дистрибьютора
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7812CV-DG
| Distributor Name | Region | Stock | Мин. Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, которую сообщил дистрибьютор:
Active
Доступность L7815ABV-DG у дистрибьютора
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.0046
Active
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Ссылка третьей стороны |
|---|
Distributor reported inventory date:
Active
Доступность L7809CV у дистрибьютора Заказ
Дистрибьютор.
Сообщается о инвентаре:
Active
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор. Сообщается дата инвентаризации:
Доступность дистрибьютора L7812ABV-DG
| Наименование дистрибьютора | область | Стокол | . Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active
Наличие L7805ABV у дистрибьютора
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7824CV-DG
| Distributor Name | Region | Stock | Мин. Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, которую сообщил дистрибьютор:
Active
Доступность L7885CV у дистрибьюторов
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7815CD2T-TR
| Distributor Наименование | Регион | Склад | Мин. Заказ | Ссылка третьей стороны |
|---|
Distributor reported inventory date:
Active
Доступность L7815ACD2T-TR у дистрибьюторов
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор. Сообщается о инвентаре:
Active
Distributor availability of L7806CD2T-TR
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказать | Сторонняя ссылка |
|---|
Дистрибьютор. EAR99
Доступность дистрибьютора L7808ACV
| Наименование дистрибьютора | региона | . Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active
Доступность L7824CD2T-TR у дистрибьюторов
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7808CV
| Distributor Name | Region | Stock | Мин. Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, которую сообщил дистрибьютор:
Active
Наличие L7809CD2T-TR у дистрибьютора
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Order | Third party link |
|---|
Distributor reported inventory date:
Active
84242424242424242424242424242424242424242424. DG
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Ссылка третьей стороны |
|---|
Distributor reported inventory date:
Active
Доступность L7805CDT-TR у дистрибьютора Заказ
Дистрибьютор.
Сообщается о инвентаре:
Active
Distributor availability of L7806ABD2T-TR
| Имя дистрибьютора | Регион | Наличие на складе | Мин. Заказать | Сторонняя ссылка |
|---|
Дистрибьютор.
EAR99
Доступность дистрибьютора L7812ABV
| Наименование дистрибьютора | региона | . Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, о которой сообщил дистрибьютор:
Active
Доступность L7815CV у дистрибьюторов
| Имя дистрибьютора | Регион | Склад | Мин. Заказ | Сторонняя ссылка |
|---|
Дистрибьютор.
Distributor availability of L7824CP
| Distributor Name | Region | Stock | Мин. Заказ | Ссылка третьей стороны |
|---|
Дата инвентаризации, которую сообщил дистрибьютор:
Active
L7805CV 구입 | L7805CV는 데이터 시트
L7805CV
참조 용으로 만 사용
| 부품 번호 | Л7805КВ |
|---|---|
| 제조업체 | STMicroelectronics |
| 설명 | IC REG LINEAR 5V 1. 5A TO220AB |
| 데이터시트 | L7805CV 데이터시트 |
| 패키지 | ТО-220-3 |
| ЭКАД | |
| 재고 | 1 893 504 шт. |
| 단가 | Запросить цену |
| 리드 타임 | 즉시 배송 가능 |
| 예상 배달 시간 | 10월 7 — 10월 12 (신속 배송 선택) |
| 견적 요청 |
| 지불 방법 | |
| 배달 서비스 |
- 우리 세계 시장 에서 경쟁력 가격 가격 에 대한 대한 대한 대한 대한 요청 을 보내 주시기 바랍니다 바랍니다 바랍니다 우리 가격 대한 할 요청 을 보내 주시기 바랍니다 바랍니다.
고맙습니다! - 당신의 RFQ을 처리하기 위해, BOM에 수량 L7805CV를 추가하십시오. Heisener.com 는 L7805CV 의 적을 요청하는 모든 등록이 필요하지 않습니다.
고맙습니다!- 명세서
- 데이터 시트
- Упаковка
- Часто задаваемые вопросы
L7805CV사양
| 제조업체 | STMicroelectronics |
| 범주 | 집적 회로 (IC) — PMIC — 전압 조정기 — 선형 |
| 패키지 | TO -220-3 |
| ECAD | |
| 계열 | — |
| 출력 구성 | Положительный |
| 출력 유형 | Fixed |
| 조정기 수 | 1 |
| 전압 — 입력 (최대) | 35V |
| 전압 — 출력 (최소 / 고정) | 5V |
| 전압 — 출력 (최대) | — |
| 전압 강하 (최대) | 2V @ 1a (тип) |
| 전류 — 출력 | 1,5A |
| 전류 대기 대기 대기 대기 Qu | |
| 전류 — 공급 (최대) | 8 мА |
| PSRR | 62DB (120 Гц) |
| 제어 기능 | — |
| 보호 | . Номинальная температура | 작동 온도 | . | 실장 형 | через отверстие |
| 패키지 / 케이스 | TO-220-3 |
| 공급 업체 패키지 | TO-220AB |
55555555555555555555555555555555555555555555555555555555.88.8805.
L7805CV Упаковка
К сожалению, ваш браузер не поддерживает встроенные видео.
L7805CV Часто задаваемые вопросы
- 1. Как заказать L7805CV на Heisener?
- В настоящее время Heisener обеспечивает только одноранговую обработку заказов. Пока вы отправляете RFQ, наш профессиональный агент свяжется с вами и сообщит вам о конкурентоспособных ценах на мировом рынке, и наш агент предложит вам завершить заказ, если вы примете наши предложения.
- 2.
Как Heisener гарантирует, что L7805CV произведен оригинальным производителем или уполномоченными агентами?- У нас есть профессиональная и опытная команда контроля качества, которая строго проверяет и тестирует L7805CV. Все поставщики должны пройти нашу квалификационную проверку, прежде чем они смогут публиковать свои продукты, включая L7805CV, на Heisener; мы уделяем больше внимания каналам и качеству продуктов L7805CV, чем любой другой клиент. Мы строго проводим проверки поставщиков, чтобы вы могли совершать покупки с уверенностью.
- 2.
- 3. Точны ли отображаемые цены и запасы L7805CV?
- Цена и ассортимент L7805CV часто колеблются и не могут быть обновлены вовремя, они будут периодически обновляться в течение 24 часов.
И наше предложение обычно истекает через 5 дней.- 4. Какие формы оплаты принимаются?
- Банковский перевод, PayPal, Alipay, Wechat, кредитная карта, Western Union, MoneyGram и Escrow приемлемы.
- Полезные советы: для некоторых заказов в определенных формах оплаты может потребоваться комиссия за обработку.
- 5. Как организована доставка?
- Клиенты могут выбирать ведущие в отрасли транспортные компании, включая DHL, UPS, FedEx, TNT и Registered Mail. Также доступна страховка доставки.
- Как только ваш заказ будет обработан для отправки, наш продавец отправит вам электронное письмо с информацией о статусе доставки и номере для отслеживания.
- Полезные советы: отображение информации об отслеживании может занять до 24 часов. Обычно экспресс-доставка занимает 3-5 дней, а заказная почта – 25-60 дней.
- 6. Каков процесс возврата или замены L7805CV?
- Все товары будут проходить предотгрузочную инспекцию (PSI), выбранные случайным образом из всех партий вашего заказа для проведения систематической проверки перед организацией отправки. Если с доставленным нами L7805CV что-то не так, мы примем замену или возврат L7805CV только при соблюдении всех следующих условий:
- (1) Например, нехватка количества, поставка не того товара и очевидные внешние дефекты (поломки, ржавчина и т. д.), и мы признаем такие проблемы.
- (2) Мы уведомлены об описанном выше дефекте в течение 90 дней после поставки L7805CV.
- (3) Артикул не используется и находится только в оригинальной неупакованной упаковке.
- Два процесса возврата товаров:
- (1)Сообщите нам в течение 90 дней
- (2) Получить разрешение на возврат
- 7. Как связаться с нами для получения технической поддержки, такой как схема контактов L7805CV, техническое описание L7805CV?
- Если вам нужно какое-либо послепродажное обслуживание, пожалуйста, не стесняйтесь обращаться к нам.
Как Heisener гарантирует, что L7805CV произведен оригинальным производителем или уполномоченными агентами?
И наше предложение обычно истекает через 5 дней.
L7805CV 보증
서비스 보증
우리는 100 %
경험 많은 영업 팀과 기술 지원 팀이 모든 고객을 만족시키기 위해 서비스를 지원멤닕.
품질 보증
우리는 90 일 보증을 제공합니다.
수령 품목 의 품질 이 완벽 하지 않은 경우 당사 는 또는 교체 에 대한 책임 을지며 품목 원래 상태 로 반환 해야 합니다.
Быстрый запрос
L7805CV
——— Select One ———United StatesChinaGermanyItalyFranceIndiaJapanKorea, Republic ofRussian FederationTaiwanAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic of Острова КукаКоста-РикаКот-Д’ИвуарХорватияКубаКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГрадаГрецияГрецияГрецияГреция malaGuineaGuinea-bissauGuyanaHaitiHeard Island and Mcdonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKosovo, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, The Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegro, Республика МонтсерратМароккоМозамбикМьянмаНамибияНауруНепалНидерландыНидерландские Антильские островаНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияКариаРоссийский Феундерион ationRwandaSaint HelenaSaint Kitts and NevisSaint LuciaSaint Pierre and MiquelonSaint Vincent and The GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbia, Republic ofSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic ofThailandTimor-lesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited Штаты Малые отдаленные острова США УругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
공인 품질
Heisener 의 품질 대한 약속 은 소싱, 테스트, 선적 및 그 의 모든 단계 에 프로세스 를 형성 했습니다.
