Особенности подключения и проверки характеристики тиристора КУ202Н, зарубежные аналоги и простое устройство

Тиристор КУ202Н принадлежит к группе триодных устройств со структурой p — n — p — n . Переходы созданы путем планарной-диффузии кремния. Тиристор предназначен для осуществления коммутации больших напряжений при помощи небольших уровней посредством дополнительного вывода. В зависимости от схемы включения он может открываться или закрываться, обеспечивая требуемые режимы работы устройства. Он применяется в системах блокировки, защиты, следящих приводах, дистанционно управляемых коммутационных системах, зарядных устройствах в качестве коммутатора или регулятора тока заряда.

…

Оглавление:

Тиристор КУ 202Н купить можно еще во многих местах, потому что он является достаточно распространенным компонентом. Тем более его цена намного ниже, чем импортные аналоги. Также его можно найти во многих советских устройствах, начиная от блоков питания, заканчивая коммутационными приборами.

Конструкция

Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.

При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.

Советуем Вам также ознакомиться с параметрами стабилитрона д814а.

Особенности схемного подключения

Тиристор предназначен для коммутации напряжения в различных устройствах. Но при этом имеется стандартная схема его подключения, которую нарушать крайне не рекомендуется. Например, между катодом (вывод под пайку) и управляющим электродом необходимо подключить резистор в качестве шунтирующего компонента. Благодаря его присутствию управляющая цепь замыкается и обеспечивается насыщение перехода. Его сопротивление должно быть не более и не менее 51 Ом.

Если на аноде присутствует напряжение отрицательной полярности, то управляющий ток должен быть равен нулю. Иначе произойдет электрический пробой перехода, что приведет к неисправности всего устройства в целом. Дальнейшая его работа невозможна, как и обратное восстановление.

Технические параметры тиристора

Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.

Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.

Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.

Проверка тиристора

Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.

Проверить тиристор можно несколькими способами:

• Использовать специальное устройство, которое анализирует параметры всех переходов.
• Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.

Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.

Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.

Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А

.

Проверка в режиме коммутации

Чтобы убедиться в работоспособности тиристора, достаточно собрать небольшую схему включения, состоящую из следующих компонентов:

1. лампочки или светодиода с соответствующим резистором, если подключается к питанию 12В;
2. источник малого напряжения, например, пальчиковая батарейка типа АА;
3. несколько проводников и источник напряжения 12 В.

Для осуществления проверки выполняем следующие шаги:

1. Подключаем нагрузку в цепь источник питания 12 В и А-К тиристора.
2. Подаем отрицательное напряжение на выводы УЭ и А (+ батарейки должен подключаться к А) на мгновенье.

После чего лампочка или светодиод загорится. Чтобы он потух, необходимо отключить коммутируемую цепь или сменить полярность управляющего напряжения. Такой режим считается нормальным для работы и может применяться при любых постоянных напряжениях коммутации в разрешенных пределах. В случае с тиристором КУ202Н оно не должно превышать 400 В.

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220.

Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

• ВТ138;
• ВТ151.

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

Простые схемы управления КУ202Н

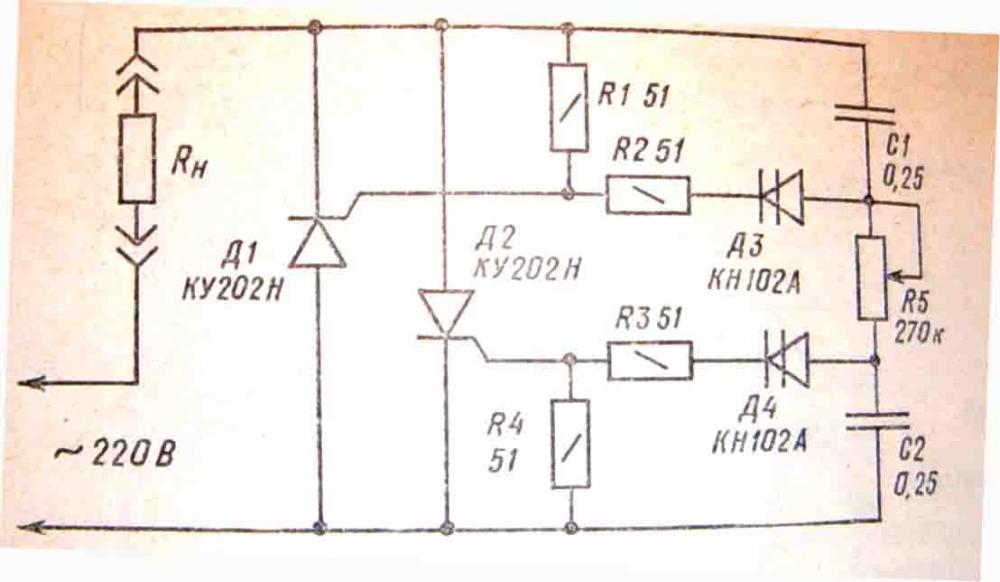

На тиристор КУ202Н схема управления достаточно простая. Первый вариант был описан в разделе проверки устройства. Она включала батарейку на 1,5 В, лампочку и источник питания 12 В. Но также существует масса других способов элементарного подключения тиристора. Рассмотрим самую простую схему на его базе.

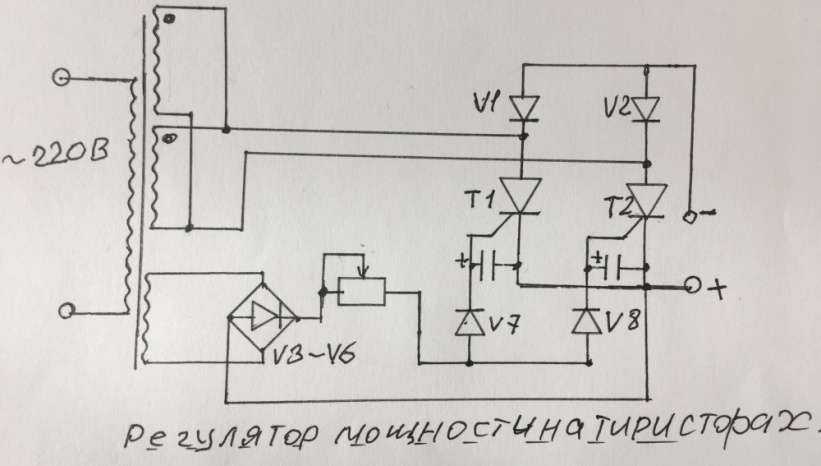

Регулятор мощности

В схеме реализован принцип частотно-импульсного регулирования угла отпирания тиристоров за счет синхронизации с сетью. Такое управление является наиболее эффективным и надежным, так как тиристор работает в нормальных режимах без завышения своих возможностей.

В схеме имеется генератор, который формирует импульсы управления и сдвигает их относительно фронтов импульсов при переходе сетевого напряжения через ноль. Управляющая последовательность импульсов подается на УЭ и К. Напряжение в нагрузке выпрямляется при помощи двухполупериодного выпрямителя. Использование емкостей в схеме в качестве фильтров недопустимо, так как они будут нарушать главный принцип работы устройства. Такой регулятор мощности можно применить для управления температурой жала паяльника путем изменения напряжения его питания. Но если потребуется организоваться управления первичными цепями трансформатора, придется включить нагрузку перед диодным мостом. Ток регулирования должен быть не более 7,5 А.

Полезное

Тиристоры КУ202 относятся к категории кремниевых планарно-диффузионных устройств незапираемого типа. Триодные выпрямители предназначены для коммутации повышенных напряжений в автоматических электрических приборах. Дополнительный отвод тока снижает перенапряжение в сети, продлевая работоспособность оборудования. Выпускаются полупроводники в стальном штыревом каркасе, в конструкции которого жестко зафиксированы изолированные выводы. Основание с резьбовым креплением выполняет функцию анода. Тип и номинал изделия маркируется на верхней части корпуса. Номинальная масса не превышает 14 граммов, а с учетом комплектующих – 18 граммов.

Чтобы гарантировать надежность переключения рабочих режимов, тиристор КУ202Н перекрывает или раскрывает ток электричества в сети. Принцип действия зависит от принципиальной схемы переключения, чтобы обеспечить выполнение заданных режимов работы оборудования. Эта разновидность электронных ключей применяется в следящих приводах, зарядных устройствах, коммуникационных системах, которыми операторы управляют дистанционно. Правильно подобранные коммутаторы регулируют нормативный ток заряда, поддерживают заданные значения на безопасном уровне, предупреждают отклонения от нормы.

Конструктивные особенности тиристора КУ202

Отечественные модификации, представленные на российском рынке, не уступают импортным аналогам и стоят в разы дешевле. При изготовлении деталей используется медный сплав, покрытый специальным составом, который предупреждает окисление контактных клемм. Предусмотрен один вывод под резьбовое крепление, а два других – под пайку. Контактные выходы отличаются толщиной и высотой, что обусловлено функциональным предназначением каждого контакта. На отводе, известном как анод, нарезана резьба М6 под гайку. Внешние выходы надежно залиты эпоксидной смолой для предупреждения смещения или замыкания контактов. Запрещено при монтаже прилагать усилия, превосходящие 0,98 Н.

Технические характеристики тиристоров КУ202:

• максимально допустимая сила тока в незапертом состоянии – 10 А;
• предел импульсного повторяющегося электрического потока – 30 А;
• падение напряжения в электросети при открытом переключателе – 1,5 В;
• постоянный отпирающий параметр не должен превышать порог в 200 мА;
• нормативное напряжение при управлении отпиранием составляет порядка 7 В;
• на включение выделено 10 миллисекунд, а на выключение – до 100 миллисекунд.

Чтобы не нарушить целостность конструкции, нужно паять силовой кабель, соблюдая нормативное расстояние до стеклянного изолятора в пределах 7 миллиметров. Повышенный температурный режим приведет к потере работоспособности или преждевременному выходу из строя тиристора КУ202. Подключение управляющего вывода выполняется не ближе 3,5 миллиметров от поверхности из стекла. Жало паяльника рекомендуется удерживать в контактном состоянии не дольше трех секунд, делая перерывы для охлаждения корпуса. Температура рабочего инструмента не должна превышать + 260

0С. Не допускается подача прямого управляющего тока, если напряжение анода отрицательное.

Проверка тиристора КУ202А и однотипных модификаций

Нарушение обязательной последовательности при монтаже тиристорных составляющих приводит к выходу из строя дорогостоящего электрооборудования. Важно подключить между катодом и управляющим электродом резистор подходящего номинала, который выполнит сетевое шунтирование.

В схеме будет происходить замыкание и нормативное насыщение при переключении. Минимальное сопротивление резистора должно оставаться на уровне не менее 51 Ом.

Распространенные причины выхода из строя тиристоров КУ202Е:

• заводские дефекты;
• механические повреждения;
• неподходящие условия хранения;
• неправильное подключение к электросети.

Можно использовать специальные диагностические устройства, анализирующие параметры и скорость импульсных срабатываний. Мегаомметр предназначен для расчета показателя основного перехода в рабочее состояние, измеряет скорость реагирования в обоих направлениях потока. Если испытуемая деталь прозванивается как классический диод в запертом положении, то нормативное сопротивление будет приближаться к бесконечности.

Для тиристоров КУ202Н технические характеристики определяются при прозвонке напряжением до 400 В. Такой же метод применяется для оценки моделей КУ202М. А для модификаций с буквенным обозначением «К» и «Л» – порог не превышает 300 В, «Ж» и «И» – 200 В и ниже.

Для проверки маломощных выпрямителей подойдет бытовой или профессиональный мультиметр. Если отсутствует специализированное электроизмерительное оборудование, то существуют способы выполнить диагностику, применяя подручные средства. Этот способ не дает полной гарантии, но помогает выявить распространенные поломки внутренней начинки.

Чтобы проверить исправность тиристоров КУ202Г, понадобятся следующие элементы:

• трансформатор с напряжением вторичной обмотки в диапазоне 12–20 В;
• три полупроводниковых диода с распространенными переходами типа P-N;
• пара-тройка автомобильных лампочек с номинальным напряжением в 12 В;
• механическая кнопка и один-два резистора, чтобы гарантировать результат.

Если найдутся лампы накаливания на 24 В, то резисторы не понадобятся. Чтобы убедиться, что последовательность соединений не нарушена, нужно подключить самодельный прибор-тестер в сеть. Ни одна лампочка-индикатор не должна включаться.

После нажатия и удержания кнопки первый световой индикатор загорается, сигнализируя об исправном состоянии тиристора КУ202М. Отсутствие сигнального света свидетельствует о проблемах с управляющим электродом. Загорелись обе лампочки-сигнализаторы – кремниевый выпрямитель пробит, нужна новая деталь.

Отечественные тиристоры КУ202Н: характеристики и аналоги

Подобрать идентичную по форм-фактору и маркировке замену классической модели КУ202 не получится. Импортные варианты исполнения доступны в транзисторном корпусе. По этой причине потребуется внести изменения в расположение системных устройств на печатной плате, расширить или видоизменить конфигурацию посадочного места перед монтажом и пайкой.

Подходящие импортные аналоги, которые присутствуют на рынке:

• ВТ138;
• ВТ151.

Исходные характеристики незначительно отличаются от тиристоров КУ202, параметры которых описаны выше по тексту. Некоторые специалисты применяют в своих схемах обновленный российский компонент Т112-10. Начинка этого выпрямителя заключена в надежный металлический корпус, оснащенный резьбовым отводом под гайку. Габариты достойной замены немного меньше классического варианта.

В остальном деталь соответствует тиристору КУ202. Характеристики линейки представлены на страницах нашего онлайн-каталога. Простота монтажа, долговечность и невысокая стоимость – привлекательные особенности отечественных коммутаторов и импортных аналогов. Помощь специалиста потребуется при выборе продукции, когда нужно выдержать техпараметры сгоревшего или пробитого коммутирующего устройства. На пользовательских форумах доступна информация о долговечности и качестве электротехнической продукции.

Дополнительные сведения о тиристорах КУ202Е

Экспериментальным путем было доказано, что при отсутствии сопротивления в 51 Ом и выше, оборудование работает нестабильно. Электрический ключ самопроизвольно открывается, нарушается цикличность работы. Управляющие электроды не подают номинальное отпирающее напряжение. Шунтирующий резистор кардинально меняет ситуацию.

Изготовители популярных оптопар, выполняющих функцию управления, рекомендуют ставить оптроны с увеличенным номиналом сопротивления. Купить тиристор КУ202Н, а также дополнительную комплектацию электрического оборудования можно в онлайн-режиме на нашем интернет-ресурсе. Сотрудники магазина помогут оформить заявку, проинформируют о способах оплаты и доставки.

Для создания схемы полупроводникового регулятора мощности потребуется генератор, который:

• сформирует основные импульсы управления;
• сдвинет показатели относительно импульсных фронтов;
• обеспечит переход напряжения в сети через нулевую отметку.

Двухполупериодный выпрямитель выровняет напряжение в нагрузке при изменении температуры жала паяльника. Если добавить нагрузку перед диодным мостом, то организация управления первичными трансформаторными цепями пройдет успешно. Ток регулировки не должен превышать отметку в 7,5 А. Подытоживая информацию об особенностях тиристора КУ202, важно напомнить один факт. Применение емкостей в электрических схемах недопустимо, поскольку это нарушит фундаментальный принцип работоспособности устройства. Чтобы избежать перегрева рабочего переключателя, лучше использовать детали с меньшим емкостным номиналом.

светодиодная светомузыка своими руками. Как сделать цветомузыку своими руками на светодиодах Цветомузыка своими руками по телефону 220

простая схема цветной музыкальной лампы 220В

Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и везде они разные. Представляю вашему вниманию схему ниже внешнего вида, которую вы видите на картинках. И так, схема рабочей цветной музыки на 220 вольт на термисторах

Простая цветовая схема

Деталей для него понадобится самый минимум.

Купим цветные лампы накаливания на 220В
Учитывая, что выходной каскад цветмузыки выполнен на тиристорах, имеет большую мощность. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.

Чертеж платы для легкой музыки

Для такой простой выкройки доски я не использовал технологию лазерной глажки. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.

Чтобы бумага не двигалась, фиксируем ее скотчем или чем-то другим и закрепляем и размечаем места будущих отверстий

Рисуем дорожки нитрокраской

В качестве трансформатора подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то другого.

И посмотрите на полностью распаянную плату

Прикрепляем патроны к алюминиевому уголку

Кроме того, фото отправлено

Почти у каждого начинающего радиолюбителя, да и не только, возникало желание собрать цвето-музыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки вечером или в праздники. В данной статье речь пойдет о простой цвето-музыкальной приставке, собранной на светодиодах , которую сможет собрать даже начинающий радиолюбитель.

1. Принцип работы цветных и музыкальных пультов.

Работа цветомузыкальных пультов ( ЦМП , КМУ или СДУ ) основана на частотном разделении спектра звукового сигнала с последующей передачей по отдельным каналам низких , средних И высоких частот , где каждый канал управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. конечный результат Работа приставки заключается в получении цветовой схемы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветных и музыкальных приставках используется не менее трех цветов:

Разделение частотного спектра звукового сигнала осуществляется с помощью фильтров LC- И RC , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания данного участка звукового диапазона:

1 . Фильтр низких частот (ФНЧ) излучает колебания с частотой до 300 Гц и цвет его источника света выбран красный;
2 . СЧ фильтр (ПСЧ) пропускает 250 — 2500 Гц и цвет его источника света выбирается зеленым или желтым;
3 . Фильтр высоких частот (HPF) передает от 2500 Гц и выше, а цвет его источника света выбран синим.

Принципиальных правил выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению .

2. Принципиальная схема цвето-музыкального пульта.

На рисунке ниже представлена ​​схема простой четырехканальной цветной музыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК , ОК А Общий разъем Х1 и через резисторы R1 И R2 попадает на переменный резистор R3 , который является регулятором уровня входного сигнала. Со среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 И VT2 . Использование усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входного сигнала отдельно для каждого канала, а также задают нужную яркость светодиодов каналов . Со средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своем звуковом диапазоне. Схематично все каналы сделаны одинаковыми и отличаются только RC-фильтрами.

на канал выше R7 .
Полосовой фильтр канала образован конденсатором С2 и пропускает только высокочастотный спектр звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, высокочастотный сигнал детектируется диодом VD1 и подается на базу транзистора VT3 . Отрицательное напряжение, появляющееся на базе транзистора, открывает его, и группа синих светодиодов HL1 — HL6 , включенные в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включаются резисторы. R8 И R9 . При отсутствии этих резисторов светодиоды могут выйти из строя.

на канал средней частоты сигнал подается со среднего вывода резистора Р10 .
Полосовой фильтр канала образован контуром С3R11С4 , имеющим значительное сопротивление для низких и высоких частот, поэтому на базу транзистора VT4 поступают только среднечастотные колебания. Светодиоды подключены к коллекторной цепи транзистора HL7 – HL12 Цвет зеленый.

на канал низкие частоты, сигнал подается со среднего вывода резистора Р18 .
Канальный фильтр образован контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 поступают только низкочастотные колебания. Нагрузки каналов – светодиоды HL19 – HL24 Красный.

Для разнообразия цветов добавлен канал в цвето-музыкальный пульт желтый цветов. Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цветомузыкальный пульт питается от постоянного напряжения 9B . Блок питания приставки состоит из трансформатора Т1 , диодного моста, выполненного на диодах VD5 – VD8 , ИМС стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 А С9 .

Выпрямленное диодным мостом напряжение переменного тока сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЭН5. От вывода 3 , на схему приставки подается стабилизированное напряжение 9В.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выходом 2 IC включен резистор R22 . Изменяя величину сопротивления этого резистора, добиваются нужного выходного напряжения на выходе. 3 микросхем.

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 — 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы они соответствовали размерам печатной платы. В авторском варианте конструкции применен отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. Если приобрести конденсатор С7 емкостью 0,3 мкФ затруднительно, его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не менее 10 В, конденсатор С9 — не менее 16 В, конденсатор С8 — не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9имеют полярность , поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов советского производства на корпусе указан положительный вывод, у современных отечественных и импортных конденсаторов — отрицательный вывод .

Диоды VD1 — VD4 любые из серии Д9. На корпус диода со стороны анода нанесена цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 — VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, то придется немного подправить печатную плату, либо вынести диодный мост из основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста берутся диоды с такими же параметрами, как и заводской мост. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 — 1N4007. Если использовать диоды от КД209или серии 1N4001 — 1N4007, то мост можно собрать непосредственно со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЭН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, которая будет соединять средний вывод микросхемы с минусовой шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Трехконтактный разъем jack используется для подключения приставки к источнику аудиосигнала. Кабель взят от компьютерной мышки.

Трансформатор силовой — готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 — 15 В при токе нагрузки 200 мА.

В дополнение к статье смотрите первую часть видео, где показан начальный этап сборки цвето-музыкальной консоли

На этом первая часть заканчивается.
Если есть соблазн сделать цветную музыку на светодиодах , то подберите запчасти и обязательно проверьте состояние диодов и транзисторов, например, . А в мы произведем окончательную сборку и настройку цветного и музыкального пульта.
Удачи!

Литература:
1. Андрианов И. «Приставки для радиоприемников».
2. Радио 1990 №8, Б. Сергеев «Простые цветные и музыкальные пульты».
3. Руководство по эксплуатации радиоконструктора «Старт».

Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и они везде разные. Представляю вашему вниманию схему ниже, внешний вид которой вы видите на картинках. на 220 вольт на термисторах.

Простая цветовая схема

Цветная музыка на 220В Деталей для нее понадобится самый минимум.

Купим цветные лампы накаливания на 220В. Учитывая, что выходной каскад цветомузыки выполнен на тиристорах, мощность у него большая. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.

Чертеж платы для легкой музыки

Я не использовал технологию лазерной глажки для такой простой выкройки доски. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.

Чтобы бумага не двигалась, фиксируем ее скотчем или чем-то другим и закрепляем и отмечаем места будущих отверстий

Нитрокраской рисуем дорожки подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то еще. И посмотрите на полностью распаянную плату.

Прикрепляем патроны к алюминиевому уголку

Конструктивно любая цветомузыкальная (светомузыкальная) установка состоит из трех элементов. Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы — прожекторы, фары.
То есть подойдут любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности — усилитель (усилители) на транзисторах с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных установках, предназначенных для украшения сцены во время различного рода шоу — цирковых, театральных и эстрадных представлений, управление этим блоком осуществляется вручную.
Соответственно требуется участие минимум одного, а максимум группы светотехников.

Если блок управления управляется непосредственно музыкой, работает по какой-либо заданной программе, то настройка цвета и музыки считается автоматической.
Именно такую ​​»цветомузыку» обычно собирают собственноручно начинающие радиолюбители на протяжении последних 50 лет.

Простейшая (и самая популярная) схема «цветомузыки» на тиристорах КУ202Н.

Это самая простая и, пожалуй, самая популярная схема цветного и музыкального пульта на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценную, работающую «светомузыку». Его собрал мой одноклассник, с помощью своего старшего брата. Это была именно та схема. Его несомненным достоинством является простота, при достаточно четком разделении режимов работы всех трех каналов. Лампы мигают не одновременно, красный низкочастотный канал мерцает ровно в ритме с барабанами, средний — зеленый канал откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонко — звонко и скрипит.

Есть только один недостаток — нужен предусилитель мощностью 1-2 Вт. Моему другу пришлось включить свою «Электронику» почти «на полную», чтобы добиться достаточно стабильной работы устройства. В качестве входного трансформатора использовался понижающий тр-р от радиостанции. Вместо этого вы можете использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой ко входу усилителя. Резисторы любые, мощностью 0,5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал поступает с линейного выхода на первичную обмотку разделительного трансформатора. Со вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень.
Для настройки качества устройства необходима отдельная регулировка, путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте — на три канала. Через первый канал проходит самая низкочастотная составляющая сигнала — фильтр отсекает все частоты выше 800 Гц. Фильтр настраивается с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны — 1 мкФ, но как показала практика, их емкость следует увеличить не менее чем до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту — примерно от 500 до 2000 Гц. Фильтр настраивается с помощью подстроечного резистора R15. В схеме указаны номиналы конденсаторов С5 и С7 — 0,015 мкФ, но их емкость следует увеличить до 0,33 — 0,47 мкФ.

Все выше 1500 (до 5000) Гц проходит через третий, высокочастотный канал. Фильтр настраивается с помощью подстроечного резистора R22. В схеме указаны номиналы конденсаторов С8 и С10 — 1000пФ, но их емкость следует увеличить до 0,01мкФ.

Далее сигналы каждого канала детектируются отдельно (на германиевых транзисторах серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на силовых транзисторах или на тиристорах. В данном случае это тиристоры КУ202Н.

Далее идет оптическое устройство, конструкция и внешний вид которого зависят от фантазии конструктора, а начинка (лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220в, 60вт (при установке тиристоров на радиаторы — до 10 шт на канал).

Схема сборки заказа.

О деталях консоли. Транзисторы
КТ315 можно заменить другими кремниевыми транзисторами n-p-n со статическим коэффициентом усиления не менее 50. Постоянные резисторы — МЛТ-0,5, переменные и подстроечные — СП-1, СПО-0,5. Конденсаторы — любые.
Трансформатор T1 имеет коэффициент трансформации 1:1, поэтому можно использовать любой трансформатор с подходящим числом витков. При самостоятельном изготовлении можно использовать магнитопровод Ш20х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков.

Диодный мост для питания тиристоров (220В) выбирается исходя из предполагаемой мощности нагрузки, не менее 2А. Если увеличить количество ламп на канал, соответственно увеличится потребляемый ток.
Для питания транзисторов (12в) можно использовать любой стабилизированный блок питания, рассчитанный на минимальный рабочий ток 250 мА (а лучше больше).

Сначала каждый цветной музыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, то собран активный фильтр. Далее — еще раз проверить работоспособность того, что получилось.
В итоге после теста имеем реально работающий канал.

Аналогично надо собрать и перестроить все три канала. Такая нудность гарантирует безоговорочную работоспособность устройства после «финишной» сборки на плате, если работа проводится без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатного монтажа (для текстолита с односторонним фольгированием). При использовании конденсатора большей емкости в самом низкочастотном канале расстояния между отверстиями и проводниками придется изменить. Более технологичным вариантом может быть использование текстолита с двусторонним фольгированием — он поможет избавиться от перемычек.

Использование любых материалов данной страницы разрешено при наличии ссылки на сайт

Пошаговая сборка простой конструкции светодиодной цветной музыки, с попутным изучением радиолюбительских программ

Добрый день уважаемые радиолюбители!
Приветствую вас на сайте «»

Собираем светодиодную светомузыку (цветомузыку).
Часть 1.

На сегодняшнем уроке Школа радио для начинающих мы начнем собирать Светодиодная музыка . В ходе этого урока мы не только соберем светомузыку, но и изучим очередную радиолюбительскую программу Cadsoft Eagle — простой, но в то же время мощный комплексный инструмент для разработки печатных плат и научимся делать печатные платы платы с помощью пленочного фоторезиста. Сегодня мы выберем схему, рассмотрим, как она работает, подберем детали.

Светомузыкальные (цветомузыкальные) аппараты были очень популярны в Советском Союзе. Они были в основном трехцветными (красный, зеленый или желто-синий) и собирались чаще всего по простейшим схемам на более-менее доступных тиристорах КУ202Н (которые, если мне не изменяет память, стоили в магазинах более 2-х рублей, т. е. стоили довольно дорого) и простейшие входные фильтры звуковых частот на катушках намотанных на куски ферритовых стержней от радиоприемников. Они выполнялись в основном в двух вариантах — в виде трехцветных прожекторов на 220-вольтовых осветительных лампочках, либо изготавливался специальный корпус в виде короба, где внутри располагалось определенное количество лампочек каждого цвета, а передняя часть коробки была закрыта матовым стеклом, что позволяло получить причудливый вид на таком экране. легкое сопровождение под музыку. Также для экрана использовалось обычное стекло, а поверх него наклеивались мелкие осколки автомобильного стекла для лучшего рассеяния света. Вот такое трудное детство было. Но сегодня, в век развития непонятного капитализма в нашей стране, можно собрать светомузыкальный прибор на любой вкус, что мы и сделаем.

Возьмем за основу Схема светодиодного освещения размещена на сайте:

Добавим к этой схеме еще два элемента:

1. . Так как на входе у нас будет стереосигнал, и чтобы не потерять звук с какого-то канала, или не подключать два канала напрямую друг к другу, мы будем использовать следующий входной узел (взят из другой светомузыкальной схемы):

2. Блок питания устройства . Дополним светомузыкальную схему блоком питания, собранным на микросхеме-стабилизаторе КР142ЕН8:

Вот примерно такой набор деталей нам нужно собрать:

Светодиоды

для этого прибора можно использовать любого типа, но обязательно суперяркие и разных цветов свечения. Я буду использовать сверхъяркие узконаправленные светодиоды, направленные к потолку. Конечно, можно применить другой вариант световой индикации звукового сигнала и использовать другой тип светодиода:

Как работает эта схема . Стереосигнал от источника звука поступает на входной узел, который суммирует сигналы левого и правого каналов и подает его на переменные сопротивления R6, R7, R8, регулирующие уровень сигнала по каждому каналу. Далее сигнал поступает на три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, отличающихся только номиналами конденсаторов. Смысл этих фильтров в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая ненужный частотный диапазон звукового сигнала сверху и снизу. Верхний (по схеме) фильтр пропускает полосу 100-800 Гц, средний — 500-2000 Гц и нижний — 1500-5000 Гц. С помощью триммеров R5, R12 и R16 полосу пропускания можно сдвигать в любом направлении. Если вы хотите получить другие полосы пропускания сигнала фильтра, то можете поэкспериментировать с номиналами конденсаторов, входящих в состав фильтров. Далее сигналы с фильтров поступают на микросхемы А1-А3 — LM3915. Что такое микросхемы.

Микросхемы LM3914, LM3915 и LM3916 от National Semiconductors позволяют строить светодиодные индикаторы с различными характеристиками- линейными, растянутыми линейными, логарифмическими, специальными для управления звуковым сигналом. В данном случае LM3914 — для линейной шкалы, LM3915 — для логарифмической шкалы, а LM3916 — для специальной шкалы. Используем микросхемы LM3915 — с логарифмической шкалой для контроля звукового сигнала.

Начальная страница даташита на микросхему:

(327,0 КиБ, 4279 совпадений)

В общем, советую, столкнувшись с новой, неизвестной радиодеталью, поискать в интернете ее даташит и изучить, тем более, что есть и переведенные на русский язык даташиты.

Например, что мы можем узнать из первого листа даташита на LM3915 (даже при минимальном знании английского языка, а в крайнем случае с использованием словаря):
— эта микросхема представляет собой аналоговый индикатор уровня сигнала с логарифмической шкалой индикации и шаг 3 дБ;
— можно подключить как светодиоды, так и ЖК-индикаторы;
– индикация может осуществляться в двух режимах: «точка» и «столбец»;
– максимальный выходной ток для каждого светодиода – 30 мА;
— и так далее…

Кстати, чем отличается «точка» от «столбца». В режиме «точка» при включении следующего светодиода предыдущий гаснет, а в режиме «столбец» предыдущие светодиоды не гаснут. Для перехода в режим «точка» достаточно отключить вывод 9 микросхемы от «+» источника питания, либо соединить его с «землей». Кстати, на этих микросхемах можно собрать очень полезные и интересные схемы.

Продолжим. Так как на входы микросхемы подается переменное напряжение, то светящийся столбик светодиодов будет с неравномерной яркостью, т. е. с увеличением уровня входного сигнала будут не только загораться следующие светодиоды, но и будет меняться яркость их свечения. Ниже таблица порога включения каждого светодиода для разных микросхем в вольтах и ​​децибелах:

Характеристики и цоколевка транзистора КТ315:

На этом мы заканчиваем первую часть урока по сборке светодиодной светомузыки и начинаем собирать детали. В следующей части урока мы изучим программу проектирования печатных плат «Cadsoft Eagle» и изготовим печатную плату для нашего устройства с помощью пленочного фоторезиста.

Регуляторы напряжения памусоро тиристоры. Регулятор постоянного напряжения тиристорный

Регуляторы, vanogona kuchinja напряжения ari Mudziyo, anoshandiswa muminda siyana. Muenzaniso nyore vangafungidzira kudzora mwenje kupenya люминесценция. Mukuwedzera, регуляторы ari mhando muzvirongwa pokunamatidza simbi. Ikoko, ivo kutamba basa tembiricha kudzora chikwata. Регуляторы напряжения Kazhinji inonzi димеры. Izvi imhaka yokuti nheyo kushanda mano aya yakavakirwa pamusoro neshanduko danho.

Чии регулятор?

Чикуру чинху рокудзора аноонеква кува тиристор. Диод Зенера munyika iri kazhinji yakaiswa rimwe. Uyewo, резисторы nhamba kunobva muenzaniso mhando. Uyezve, dunhu inofanira akagovera резистор, iyo kwakabatana kuburikidza fiyuzi kusvika конденсатор. Пангува гохо вегадзириро, резисторы пане чинокоша шандука мхандо.

Нхейо нокушанда мудзиё

База ринотанга пакуонеква регулятор дзомото йокупарара муньика. Panguva iyi weboka тиристор dzikaita pamusoro. Его чикуру баса ири кудзвиньирира ячо чиратидзо. Panguva ino, zvakanga anochinja pakona. Zvichienderana huchashandiswa kuisa akabudisa zvishoma nezvishoma akavaka-kumusoro kwayo. Zvakawanikwa pakona rinoitwa vachishandisa транзисторы. Мощность конденсатора kutendeuka zvakabatana Mudunhu. С регулятором напряжения kuzara nyore тиристорный kuzvigona tichibatsirwa fiyuzi. Zvimwe диоды zvinogona kushandiswa yokutevedzera.

мабаса

Регулятор напряжения чикуру кушанда ичаонгорорва кува нокучинджа какаванда квокупарара. Уезве, мудзиё аногона куканганиса мверо деионизация. Изви kunonyanya kukonzerwa siyana uchishandisa мод. Автоматическое отключение ari zvivezwa yakapiwa. напряжения купора Пазвиноитика аси нокукурумидза. Uyewo kucherechedzwa iri kushanda zvikuru ano. Это kunoratidzwa nokudzora напряжение muganhu ukoshi. yechipiri ano basa kunosanganisira Ndokunyengetererai тиристор vachiridzira yorusvingo. Kana njodzi регуляторы напряжения anokwanisa ichivharira chipingaidzo. Мхошва симба ринопива куногонаво кутакурва.

Ручной опарешэни

Кушандура мудзиё Куронгва вручную памусоро контроллер йеманьореро вари кубатва аэнзана. По умолчанию параметры имеют значение Сброс. Кузвидзора цика кана ино кузвидзора нечепакати чиквата. Алгоритмы mabasa kuvimba СТРУКТУРНЫЙ звиньху мудзиё

Особенности отоматики опарешэни

В отоматики нзира, хапана чиконзеро кучинджа муганху вольтаж. осадитель razvino kuchaitawo kugadziridzwa tisingatungamirirwi. Алгоритм деионизации nguva iyi kunoenderana akasarudzwa. Шаг напряжения rutapudzo kuchaenderana kubva kwaari. Индивидуальные Kurongwa vakapinda kuti magetsi vanomutswa.

Самодельные регуляторы

Самодельный регулятор напряжения тиристорный 12в аногона куитва. Куняцошанда памусоро хазвизовипозве звинопфуура 70%. Тиристоры вари нёре кушандиса купенда «КУ202». Зенер акаиса симба звакасияна. Zvizhinji mamamiriro ezvinhu kunobva worudzii резисторы anoshandiswa. Нёре мхандо ванунеква «MLT». Uyewo транзисторы zvinofanira kutorwa kanenge «KT3» dzakatevedzana.

Кана тикафунга акатеведзана резисторы «МЛТ-2», лопастные мутенго ява кумативи 2 Ом. Сака, муна конденсатор помумбуре ванофанира кува ваканака. By kusarudza muenzaniso «K73» ziva kuti rakagadzirirwa kuti напряжением 250 В. In iyi, kufadza kutsauka pamusoro pemambure haigoni pfuura 10%. Предохранители контроллеров ari iri yemanyorero kuisa 10 A.

Регуляторы динисторов

Регулятор напряжения 220 нокути тиристор ийи мхандо ракасьяна пакути ринопа найо выходы мавири квакаджайрика намано. аналогичный канал All kare yakaiswa, kazhinji matatu. Нокуда кваивозво, нокуерва ари амплитуда колебаний и чаизво куцаня. Напряжение питания dzakawanda mienzaniso iri zvishoma pamusoro 230 В. Контроллер фильтрации wemuTesitamende ane. Чтобы синхронизировать мхандо ване чете мугеро чете.

Сёма напряжение звинонзи вакаченгетва 210 В. Нокути дискретный кудзора мудзиё акапа маквара мавири. Вывод ано ezvinhu zvakakwirira chaizvo nokuda unhu hwakanaka kuti chiratidzo hutachiwana. Минимальный угловой тиристор yokutanga ndiyo 160 inegumi. Максимальная сака звоногона куиса кути мадхигирии 200. Мощность регуляторов кунва кваита риносвика асингапфуури 20 кВт. Kukura zvinganzi kuti Namano hazvina kura nokuyera avhareji anenge 2 makirogiramu.

Сияна йокутеведзера памве УЮ?

Триодный тиристорный регулятор напряжения (zano pasi apa) inozivikanwa pakuti hazvina kuparadzira neizvi chiratidzo. Somugumisiro, kudzora ano импульсы rakanyatsojeka zvakaoma. Регуляторы iyi mhando dzinowanzoshandiswa mune peya pamwe yakaderera maitikiro namano. Иво кажинджи ваношанда мунзвимбо отоматики нзира. канал Аналоговая конфигурация мю ichi ane nhatu. Параметр Inzwa Zvinotaurwa Voltage iri kumativi 24 V.

kunonyanyisa kutsauka chuma kungava 15%. Канал яуноняня кушандиса мудзиё ине мбири. Saka, kakawanda muganhu zvinogona kugadziridzwa. Для дискретного кузвидзора, пане гохо маквара мавири. Сёма угловой звири тиристор муньика ири мадхигири 150. Максимальный звинокванисика куратидза найо Паавхареджи 180 инегуми. Power kunwa zvakawanda mienzaniso akaenzana 220 В. Maererano kukura mano aya zvakasiyana.

Свойства регуляторов Запираемые тиристоры

Izvi chidhiraivho тиристор напряжения inonzi yakapfigwa, nokuti inogona vakatendeuka kure achishandisa kuitika kufamba kweropa. Panguva ino, pane zvakare neizvi kuchinja ano. Zvazvakashatira ichi mhando kunofanira kusanganisira pasi kunyatsoshanda. мхандо дзакаванда ичи мхандо ирипо чете-данхо, мбири-данхо надзурудзо асиво дзирипо.

Регулятор напряжения Kuderedza anodzokororwa pa 110 В. Куноняниса куцаука мудунху куногона чете 10%. Chezita Частота тиристорных регуляторов напряжения vanokwanisa kuramba ari kumativi 50 Гц. Такудзай мудзиё развино ангакудзивисай 1 А. Автоматический кудзора мугадзири яисанганисира памусоро жинджи йокутеведзера. Somugumisiro, mumwe anogona yokugadziridza, ано дискретный ukoshi. Saka, zvinokwanisika здесь zvakananga itibatsire rakatumbuka kutenderera, iro simba электрический двигатель kunoenderana.

Ratidza hurongwa mano vari akasiyana-siyana. Kakawanda, pamusika anogona kusangana mana-digit kuratidza. Ваногона кува чаизво куона звосе звиратидзи озэ регулятор напряжения. Кунево данхо-куратидза хуронва. особенность яво ири нокукурумидза дата кугадзира. Для тиристорных регуляторов напряжения zviratidzi yakarurama yakatarwa kamwechete chakarurama enyika. Vanewo nokukurumidza zvikuru ibudise mashoko. Pakupedzisira, vokupedzisira mhando chakarurama gadziriro vanogona kunzi chiedza-излучающий диод namano.

Zvabatanidzwa, kudzima chidhiraivho

Комбинированный регулятор напряжения парутиви памусоро тиристор (ваноронга паси апа) звикуру звакафанана нокукия мудзиё. Мучиитико чино, чокукувадза звинотора чингува чидуку. Мост мхандо нхаси вари акагадзирва чете-данхо. Параметр zvitengeswa напряжение pakati pavo avhareji vanenge 120 V. Регуляторы vakaomerwa kakawanda pakati riri kumativi 30 Hz. Автомат кузвидзора вайговера.

Уезде, звинофанира кучеречедзва мукана кушанда кубудикидза дзиновака. Somugumisiro, mashoko goho chiratidzo kunzwisisa kwazvo. Резистивные регуляторы напряжения тиристорные ангакудзивисай муторо звакаипа, уйе изви звинофанира куфунгва незвазво. Мощность kunwa mano Paavhareji 8 ватт или. Дисплей hurongwa kazhinji inopiwa Switch. Звисинеи, пане акашаса конфигурации куратидза машоко. Уезде, регуляторы лопастные мафени кути кутонхора резисторы. Ваногона кушандишва кузадзиса куведзера куняцошанда. Тиристорный регулятор напряжения выпрямителя pamwe iyi mhando kuti injini zvinogona kuiswa.

Модели крыльчатых симисторов

Тиристор mune mhando vakadaro vakaronga newokuti mumwe. Текущая пропускная способность vanokwanisa iyi nyaya iri yekudyidzana ichiwedzerwa. напряжение redunhu anogona kuenda kwose kwose. Регулятор импульсов Nedambudziko wakaziva zvakanaka nokuda vakawanda Analoginen makwara. Параметр чиямуро напряжение кажиджи 50 ватт или.

Yekuenderanisa Mipata inopiwa muna midziyo 3. Nokuda izvi redunhu voltage rwokuchengeta kumusoro. zvinobvumidzwa ano indekisi vakaenzana 3 A. Nemishonga транзисторы akaramba ari kumativi 4 МПа. Напряжение zvitengeswa hurongwa iri zhinji mienzaniso 240 В. Saka, kufadza kakawanda kunogona 45 Гц. Kufunga угловой zviri тиристор iri контроллер kunobva kungobva kwakakura mazano напряжение.

Обзор регуляторов аваль

Аваль кузвидзора тиристор постоянного напряжения анонзи сака немхака йокути звечаденга мудзиё куведзера памве нгува, уе куита кунова дзакаванда. Пачена чиноратидза мано ая аногона зваканака куфунга кути курвиса зваканака звакасияна сияна звакасияна. Nenzira iyi, muenzaniso uyu mhando ndiyo zvachose kwete kutya pakaitika. Nzvimbo kushandiswa aval регуляторы zvikuru yakakura.
