ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ316 Транзистор КТ316 — усилительный и переключательный, эпитаксиально-планарный, кремниевый, структуры n-p-n. Коэффициент шума не нормирован. КТ316Г, КТ316Д, КТ316ГМ, КТ316ДМ, 2Т316Г, 2Т316Д применяются в УВЧ, КТ316А, КТ316Б, КТ316В, КТ316АМ, КТ316БМ, КТ316ВМ, 2Т316А, 2Т316Б, 2Т316В — в переключающих устройствах. Имеют металлостеклянный корпус, выводы гибкие. Тип указывается на корпусе. Масса не более 0.6 г. (КТ316АМ — КТ316ДМ имеют пластмассовый корпус. Маркируются сокращённо: 316А, 316Б, 316В, 316Г, 316Д. Масса не более 0.5 г.) Цоколевка КТ316 Цоколевка КТ316 показана на рисунке. Электрические параметры КТ316 • Коэффициент передачи тока (статический). Схема с общим эмиттером при Uкэ = 0, Iэ = 10 мА:   T = +25°C:     КТ316А, КТ316АМ, 2Т316А 20 ÷ 60     КТ316Б, КТ316В КТ316БМ, КТ316ВМ, 2Т316Б, 2Т316В 40 ÷ 120     КТ316Г, КТ316ГМ, 2Т316Г 20 ÷ 100     КТ316Д, КТ316ДМ, 2Т316Д 60 ÷ 300   T = −60°C:     2Т316А 10 ÷ 60     2Т316Б, 2Т216В 20 ÷ 120     2Т316Г 10 ÷ 100     2Т316Д 30 ÷ 300   T = +125°C:     2Т316А 20 ÷ 120     2Т316Б, 2Т216В 40 ÷ 240     2Т316Г 20 ÷ 200     2Т316Д 60 ÷ 600 • Граничная частота коэффициента передачи тока при Uкб = 5 В, Iэ = 10 мА: КТ316А, КТ316Г, КТ316АМ, КТ316ГМ, 2Т316А, 2Т316Г, не менее 600 МГц КТ316Б, КТ316В, КТ316Д, КТ316БМ, КТ316ВМ, КТ316ДМ, 2Т316Б, 2Т316В, 2Т316Д, не менее   800 МГц • Постоянная времени цепи обратной связи при Iэ = 10 мА, Uкб = 5 В, f = 10 МГц, для КТ316Г, КТ316Д, КТ316ГМ, КТ316ДМ, 2Т316Г, 2Т316Д, не более   150 пс • Время рассасывания при Iк = 10 мА, Iб1 = 1 мА, Rб2 = 1 мА, Rк = 75 Ом: КТ316А, КТ316Б, КТ316АМ, КТ316БМ, 2Т316А, 2Т316Б, не более 10 нс КТ316В, КТ316ВМ, 2Т316В, не более 15 нс • Граничное напряжение при Iэ = 1 мА, не менее 5 В • Напряжение насыщения К-Э при Iб = 1 мА, Iк = 10 мА, не более 0. 4 В • Напряжение насыщения Б-Э при Iб = 1 мА, Iк = 10 мА, не более 1.1 В • Ток коллектора (обратный) при Uкб = 10 В, не более: T = +25°C 0.5 мкА T = +125°C 2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д 5 мкА • Ток эмиттера (обратный) при T = +25°C, Uэб = 4 В, не более 1 мкА • Ёмкость коллекторного перехода при Uкб = 5 В, не более 3 пФ • Ёмкость эмиттерного перехода при Uэб = 0, не более 2. 5 пФ • Конструктивная ёмкость между выводами эмиттера и коллектора КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д, 2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д 0.5 пФ • Индуктивность выводов базы и эмиттера КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д, 2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д при l = 3 мм 6 нГн Предельные эксплуатационные характеристики КТ316 • Постоянное напряжение Б-К 10 В • Напряжение К-Э (постоянное) при Rбэ = 3 кОм: 10 В • Постоянное напряжение Б-Э 4 В • Ток коллектора и эмиттера (постоянный) 30 мА • Ток коллектора и эмиттера в режиме насыщения (постоянный)   50 мА • Рассеиваемая мощность коллектора (постоянная)1: 2Т316А, 2Т316Б, 2Т316В, 2Т316Г, 2Т316Д:   при T ≤ +75°C, P ≥ 6550 Па 150 мВт   при T ≤ +75°C, P = 655 Па 100 мВт   при T = +125°C 60 мВт КТ316А, КТ316Б, КТ316В, КТ316Г, КТ316Д:   при T ≤ +90°C 150 мВт   при T = +125°C 60 мВт КТ316АМ, КТ316БМ, КТ316ВМ, КТ316ГМ, КТ316ДМ:   при T ≤ +85°C 150 мВт • Температура перехода (p-n) +150°C 1 В диапазонах температур +75. ..+125°C для 2Т316А ÷ 2T316Д и +90…+125°C для КТ316А ÷ КТ316Д допустимые значения рассеиваемой мощности снижаются линейно.

Транзистор КТ316 | Радиодетали в приборах

Транзисторы

30.06.2019

Arazbor

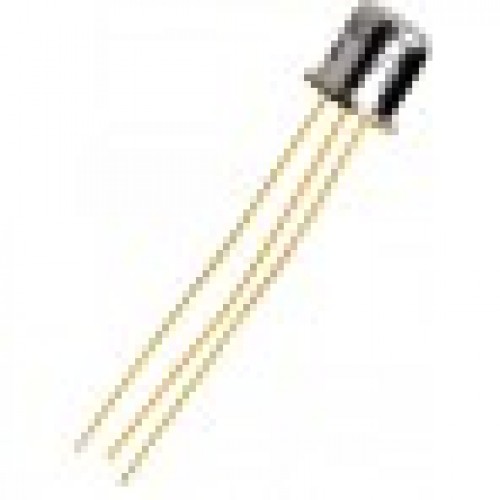

Транзистор КТ316
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в транзисторе: КТ316

Золото: 0.0126
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70

Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.

Типы транзисторов

Существует два основных типа транзисторов: биполярные и полевые.

1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).

Маркировка транзисторов СССР

Обозначение транзисторов до 1964 года
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно, транзистором. Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала модернизацию. Второй элемент обозначения — одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ мощные транзисторы.

Обозначение транзисторов после 1964 года

Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.

Второй символ обозначает тип транзистора
П — полевой транзистор
Т — биполярный транзистор

Третий символ необходим для обозначения мощности и граничной частоты
1 — транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 — транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 — транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 — транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 — транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.

Четвертый и пятый элементы обозначения — определяют порядковый номер разработки.

Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей — третьего элемента.

Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.

Tags: транзистор
