КТ312А, КТ312Б, КТ312В, 2Т312А, 2Т312Б, 2Т312В

Поиск по сайту

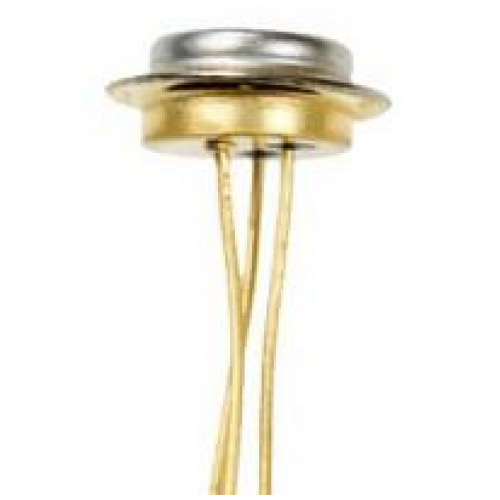

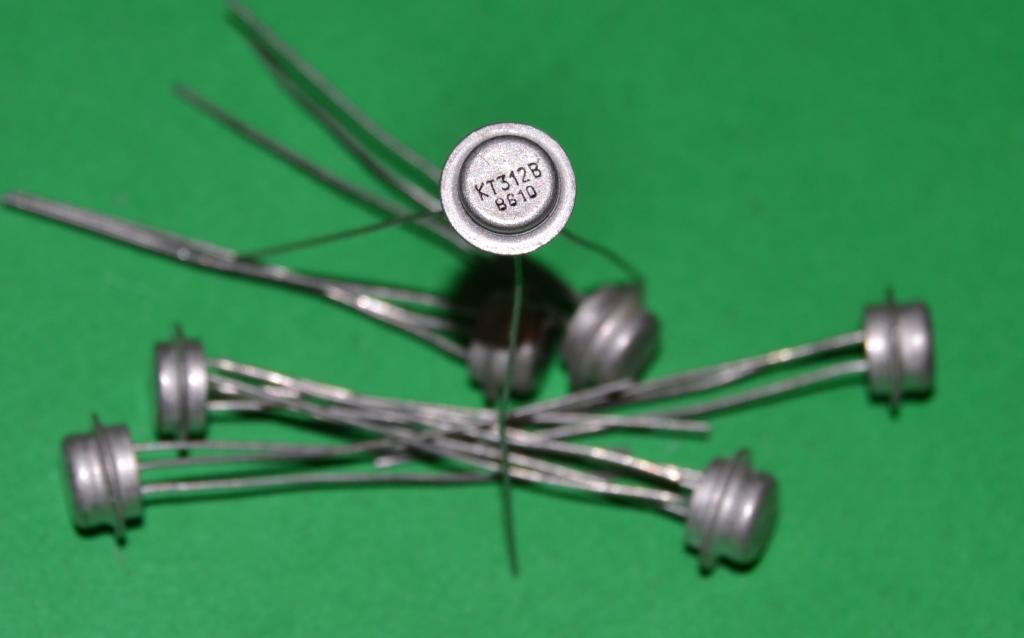

Транзистор КТ312 — структуры n-p-n, эпитаксиально-планарный, кремниевый, универсальный. Применяется в генераторах, усилителях и различных переключающих устройствах. Имеет металлостеклянный корпус, выводы — гибкие. Тип указан на корпусе. Весит не более 1 г.


КТ312 цоколевка

Цоколевка КТ312 показана на рисунке.

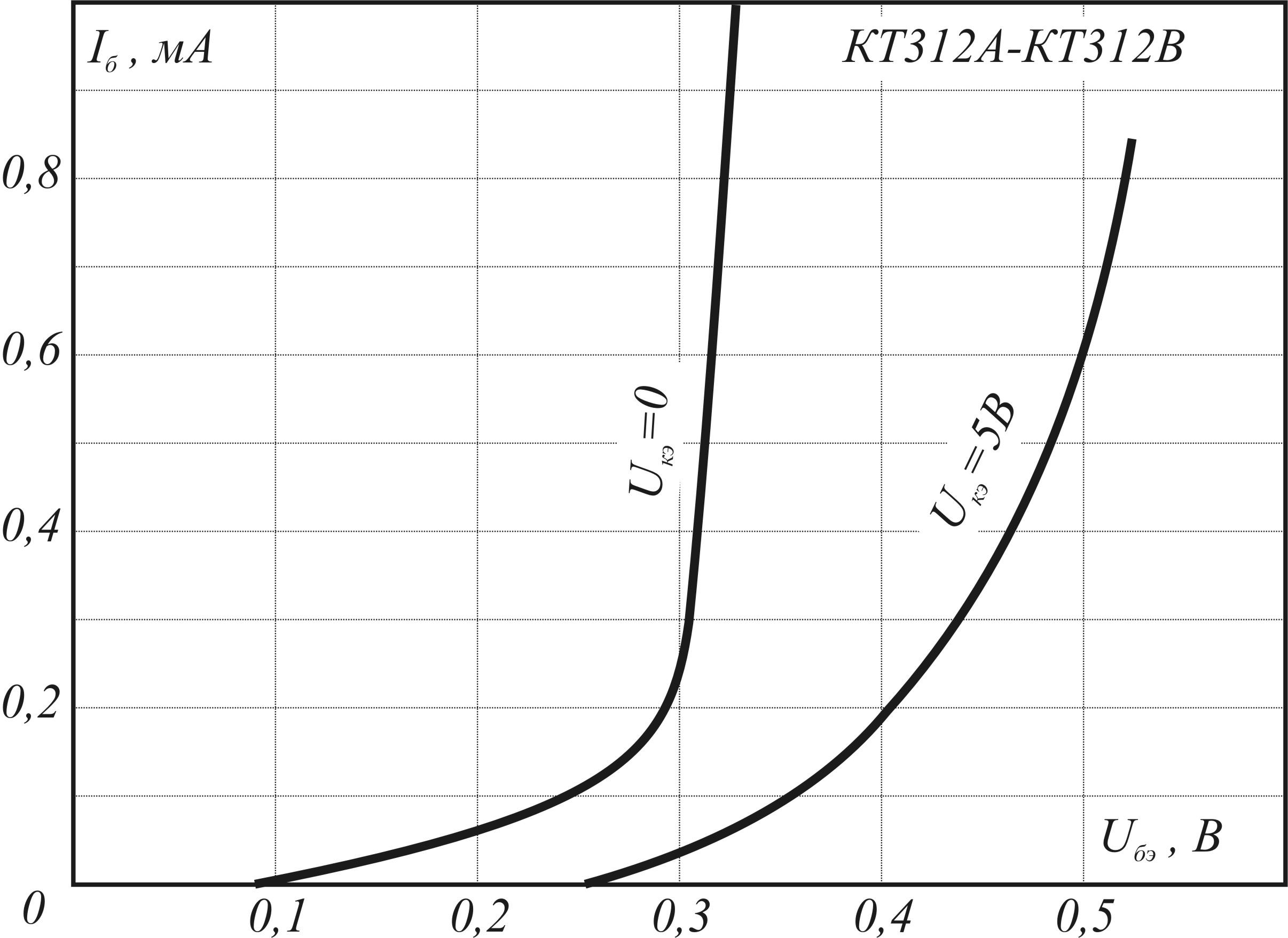

Электрические параметры КТ312

• Коэффициент передачи тока (статический). Схема с общим эмиттером.
Uкб = 2 В, Iэ = 20 мА, Q = 10÷100, f = 50÷1000 Гц:
T = +25°C:
КТ312А 10 ÷ 100
2Т312А 12 ÷ 100
КТ312Б, 2Т312Б 25 ÷ 100
КТ312В 50 ÷ 280
2Т312В 50 ÷ 250
T = −60°C:
2Т312А 8 ÷ 100
2Т312Б 15 ÷ 100
2Т312В 25 ÷ 250
T = +125°C:
2Т312А 12 ÷ 200
2Т312Б 25 ÷ 200
2Т312В 50 ÷ 500
• Граничная частота коэффициента передачи тока.
Схема с ОЭ
Uкб = 10В, Iэ = 5 мА, не менее:
КТ312А, 2Т312А 80 МГц
КТ312Б, КТ312В, 2Т312Б, 2Т312В 120 МГц
• Граничное напряжение при Iэ = 7.5 мА, не менее:
2Т312А, 2Т312Б, 2Т312В 30 В
КТ312А, КТ312В 20 В
КТ312Б 35 В
• Постоянная времени цепи обратной связи
при Iэ = 5 мА, U
кб
= 10В, f = 2 МГц, не более
500 пс
• Время рассасывания
при Iк = 10 мА, не более:
КТ312А, 2Т312А 100 нс
КТ312Б, КТ312В, 2Т312Б, 2Т312В 130 нс
• Напряжение насыщения К-Э
при Iб = 2 мА, Iк = 20 мА, не более:
КТ312А, КТ312Б, КТ312В 0.
8 В
2Т312В 0.35 В
2Т312А, 2Т312Б 0.5 В
• Напряжение насыщения Б-Э
при Iб = 2 мА, Iк = 20 мА, не более
1.1 В
• Напряжение между эмиттером и базой в прямом направлении
при Iэ = 0.2 мА для 2Т312А, 2Т312Б, 2Т312В, не менее
0.55 В
• Ток коллектора (обратный), не более
  T = +25°C, Uкб = 30 В 2Т312А, 2Т312Б, 2Т312В 1 мкА
    Uкб = 20 В КТ312А, КТ312В 10 мкА
    Uкб = 35 В КТ312Б 10 мкА
  T = −60°C, Uкб = 30 В 2Т312А, 2Т312Б, 2Т312В 1 мкА
  T = +125°C, Uкб = 30 В 2Т312А, 2Т312Б, 2Т312В 10 мкА
• Ток Э (обратный) при Uэб = 4 В, не более 10 мкА
• Ёмкость эмиттерного перехода при Uэб = 1 В, не более 20 пФ
• Ёмкость коллекторного перехода при Uкб = 10 В, не более 5 пФ

Предельные эксплуатационные характеристики КТ312

• Напряжение К-Э (постоянное) при Rбэ ≤ 100 Ом:
  2Т312А, 2Т312Б, 2Т312В 30 В
  КТ312А, КТ312В 20 В
  КТ312Б 35 В
• Постоянное напряжение Б-Э 4 В
• Ток коллектора (постоянный) 30 мА
• Ток коллектора (импульсный) при tи ≤ 1 мкс, Q ≥ 10 60 мА
• Рассеиваемая мощность коллектора (постоянная):
  T = +25°C для КТ312А, КТ312Б и КТ312В
  и T ≤ +60°C для 2Т312А, 2Т312Б и 2Т312В
225 мВт
  T = +85°C для КТ312А, КТ312Б и КТ312В 75 мВт
  T = +125°C для 2Т312А, 2Т312Б и 2Т312В
62 мВт
• Рассеиваемая мощность коллектора (импульсная) при tи ≤ 1 мкс, Q ≥ 10:
  при T ≤ +60°C 450 мВт
  при T = +125°C для 2Т312А, 2Т312Б и 2Т312В 287 мВт
• Температура перехода (p-n)
  КТ312А, КТ312Б и КТ312В +115°C
  2Т312А, 2Т312Б и 2Т312В +150°C
• Тепловое сопротивление переход-среда 0. 5°C/мВт
• Рабочая температура (окружающей среды)
  КТ312А, КТ312Б и КТ312В −40°C … +85°C
  2Т312А, 2Т312Б и 2Т312В −60°C … +125°C


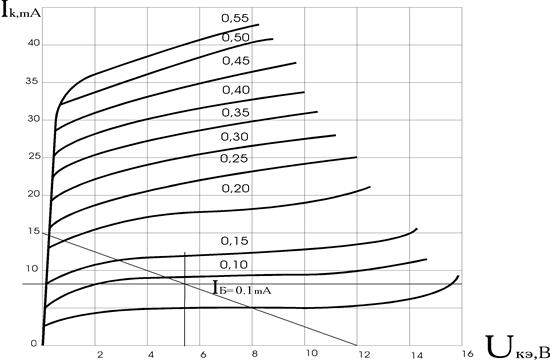

3.2 Расчет схемы по постоянному току. Разработка эквивалентных и принципиальных схем электрического фильтра и усилителя напряжения

Похожие главы из других работ:

Проектирование каналов радиосвязи

8.1 Расчет режима по постоянному току

Температурное изменение обратного тока коллектора рассчитывается по формуле: (8.1) А Тепловое смещение напряжения базы находится по формуле: (8.2) где — коэффициент температурного смещения, мВ/К…

Проектирование каналов радиосвязи

9.
1 Расчёт режима по постоянному току

Начало расчёта режима постоянного тока и температурной стабилизации приведено в п. 8.1 1) Напряжение коллекторного питания Eко1=Uко+Iко (9.1) Eко1 ==5,65 В 2) Сопротивления делителя напряжения R1 и R2 (9.2) R1= =28,400 кОм (R1 = 27 кОм). (9.3) Ом (R2 = 1,6 кОм)…

Радиоприемное устройство связной радиостанции

3.1 Расчет МШУ по постоянному току

Электрическая принципиальная схема МШУ на биполярном транзисторе: Схема построена на выбранном транзисторе NE64500…

Разработка каналообразующих устройств

Расчет усилителя по постоянному току

Расчет произведём согласно рисунка 2.4.1.1 На нем приведены некоторые условные обозначения: IД-ток делителя протекающий через R1 IД*-ток делителя протекающий через R2 IБ-ток базы. Рисунок 2.4.1…

Разработка эквивалентных и принципиальных схем электрического фильтра и усилителя напряжения

3.2 Расчет схемы по постоянному току

Выбрана схема с “общим эмиттером” с фиксированным током смещения и эмиттерной стабилизацией рабочей точки. Поскольку транзистор работает в режиме малого сигнала, то его структура не имеет значения. Выберем высокочастотный транзистор КТ312(ТТЗ…

Расчет транзисторных усилителей

2.3.1 Расчет по постоянному току

При проектировании используем графоаналитический метод расчета. Режим по постоянному току транзистора определяет все технико-экономические параметры усилителя…

Расчет транзисторных усилителей

2.3.1 Расчет по постоянному току

Выбираем второй транзистор по тем же параметрам, описанным при выборе первого транзистора. По условиям подходит транзистор КТ807Б технические характеристики, которого приведены в Приложении Г…

Расчет усилительного каскада на биполярном транзисторе

1. Расчет элементов схемы по постоянному току

Расчет усилителя многоканальной системы связи

2. Выбор схемы цепи усиления и расчет по постоянному току

2.1 Построения К-цепи Проанализировав данные технического задания (E0 = -24 В) и структуры выбранных транзисторов (чередование транзисторов p-n-p структуры 2-го и 3-го каскадов) выбираем схему изображенную на рис. 2.1. Рисунок 2.1…

Реализация модуля управления климатом в промышленной автоматике

6.2 Расчёт по постоянному току

Определим сопротивление проводника с покрытием, при длине проводникаравной полупериметру трассировочного поля платы (l=0,21555м) и ширине проводника равной 0.3мм, по формуле: , (7.9) где p — удельное электрическое сопротивление…

Смеситель УКВ-радиовещательного приемника

· Определение режимов элементов схемы по постоянному току с применением функции DC Operating Point;

Усилитель

2. Расчет усилителя по постоянному току

Исходные данные: Сопротивление нагрузки: Rн=10 кОм Напряжение выходного сигнала (эффективное значение): Uвых= 1В Диапазон рабочих частот: ?f= 100…10000Гц. Коэффициент усиления по напряжению: KU = 1000…

Усилитель на биполярном транзисторе

3. РАСЧЕТ УСИЛИТЕЛЯ ПО ПОСТОЯННОМУ ТОКУ

Исходные данные: Uп=25В; Rн=120 Ом; fн=9 Гц; Мн=1,1; Мв=1,3; Ri=1,2 кОм; tmin=0 °C, tmax=110 °C. Выбираем транзистор VT, исходя из выполнения следующих условий. Сопротивление коллектора Rк = Kн Rн , где Kн = 5…10. Выбираем Rк = 10·120 Ом = 1200 Ом (для максимального значения Kн)…

Усилительный каскад на биполярном транзисторе

1. Расчет по постоянному току

Примем сопротивление коллектора равным сопротивлению нагрузки и рассчитаем эквивалент по переменному току: Ом 1 Далее рассчитаем ток и напряжение в рабочей точке, исходя из условия что напряжение Uv на выходе составляет 2 В: А 2 Примем…

Усилительный каскад с емкостной связью

4. Расчет схемы по постоянному току

Режим работы, при котором в схеме протекают только постоянные токина-зываетсярежимом работы схемы по постоянному току. В таком режиме определяется рабочая точка усилителя. Для расчета данной схемы (рис…

Про 2Т312 и Марс: 1500py470 — LiveJournal

Наш главный герой транзистор 2Т312/КТ312
Качество тампопечати и раздача пионерам многое объясняет
Они были на тёмной стороне силы?!

Марс не стал «советским» из-за плохих транзисторов, считает ученый академик Михаил Маров. Советский «штурм» Марса, предпринятый в 1960-х — начале 1970-х годов, провалился из-за технологического отставания СССР в сфере электроники, что не позволило создать достаточно надежные аппараты и привело к череде болезненных неудач, рассказал РИА Новости академик Михаил Маров, один из разработчиков советских марсианских и венерианских проектов.


МОСКВА, 18 фев — РИА Новости, Илья Ферапонтов. Советский «штурм» Марса, предпринятый в 1960-х — начале 1970-х годов, провалился из-за технологического отставания СССР в сфере электроники, что не позволило создать достаточно надежные аппараты и привело к череде болезненных неудач, рассказал РИА Новости академик Михаил Маров, один из разработчиков советских марсианских и венерианских проектов.

В августе 2010 года исполнилось 35 лет со дня старта первой успешной посадочной марсианской станции, зонда «Викинг-1» (проект НАСА), проработавшего на Марсе 6 лет и 116 дней. Однако самую первую мягкую посадку на поверхность соседа Земли за пять лет до «Викинга» совершил советский аппарат «Марс-3».

Автоматическая станция «Марс-3»

«У нас была посадка, но аппарат проработал лишь 20 секунд. Мы начали даже получать телевизионную развертку, и вдруг все оборвалось», — вспоминает Маров.

Эта и другие предпринятые СССР попытки исследовать Красную планету приводили, в лучшем случае, к частичному успеху. В нынешнем году в России после почти 15-летнего перерыва в подобных исследованиях должна стартовать межпланетная станция «Фобос-Грунт», призванная доставить на Землю вещество со спутника Марса. Такой амбициозный проект в случае успеха может вернуть нашу страну в число лидеров в исследовании космоса.

Заколдованная планета

Марсианская программа, в отличие от успешных проектов по исследованию Венеры и Луны, принесла советским ученым только разочарования.

Аппараты для изучения Марса в СССР начали разрабатывать еще в 1959 году, а первые из них отправились в путь уже в 1960 году, за четыре года до американских зондов. Однако из 17 аппаратов, запущенных с 1960 по 1996 год, частичного успеха достигли лишь пять, а восемь были потеряны еще во время запуска или почти сразу после старта.

Американские ученые также потеряли довольно много зондов: из 20 запущенных к Марсу аппаратов были потеряны шесть. И все-таки на долю США выпало много громких удач, в том числе два успешно работавших на поверхности планеты марсохода и несколько успешно выполнивших программу посадочных модулей.

«На Венеру (лететь) все-таки в определенном смысле было попроще, потому что (там) плотная атмосфера, и можно было в полной мере использовать аэродинамику. А на Марсе все достаточно сложнее. Кстати, американцы сейчас используют в своих аппаратах нашу идею, айрбэги — надувные амортизаторы», — сказал Маров.

Однако главной проблемой для советской программы, по его мнению, стало технологическое отставание.

Вопросы надежности

Маров считает, что в 1960-70-е годы советские инженеры и ученые не обладали настолько развитыми технологиями, какими СССР владел в конце 1980-х годов, во времена создания «Бурана». По его мнению, дело было не только в финансировании, которое в советской программе по исследованию планет было далеко не таким щедрым, как в США.

«Нас губили проблемы с надежностью, в первую очередь, с надежностью электроники. Именно поэтому мы никогда даже не предпринимали попытку слетать к планетам-гигантам — Юпитеру, Сатурну. Наши аппараты просто не могли бы выжить в течение такого времени. Даже наши орбитальные спутники имеют ресурс в три, иногда в пять раз меньше, чем у «басурман», — сказал он.

По его мнению, дело было не столько в технологиях, сколько в самом отношении к работе. «Мы же российские люди, у нас никогда такого не было отношения к качеству, как на Западе. До сих пор в ряде отраслей главный инструмент нашей технологии часто — это кувалда. А электроника — это очень тонкие вещи», — сказал Маров.

В какой-то мере советская программа была обречена на проигрыш, считает ученый.

«Я, конечно, лично огорчен тем, что советская пилотируемая лунная программа не состоялась, но одновременно испытываю и некоторое чувство спокойствия. Я не верю, что мы могли бы успешно слетать. Что-нибудь, но отказало бы», — добавил собеседник агентства.

Начало

«Марс-1»

Два первых отечественных аппарата для исследования Марса начали разрабатываться под руководством Сергея Королева в ОКБ-1 в 1959 году. Марсианские зонды должны были исследовать межпланетное пространство и изучать Марс на пролетной траектории. В октябре 1960 года эти станции были запущены, однако из-за неполадок с третьей ступенью ракет-носителей ни один из них не смог выйти на траекторию к Красной планете.

Весной 1961 года Королев распорядился начать разработку новой многоцелевой космической станции для исследования Венеры и Марса. Проект, получивший обозначение 2МВ, предусматривал создание не только пролетных аппаратов, но и посадочных модулей. Первый из пары зондов, «Марс-1», был запущен 1 ноября 1962 года. Он успешно вышел на марсианскую траекторию, однако телеметрическая информация, поступавшая с борта, обескураживала: в одном из клапанов топливной системы двигателей ориентации обнаружилась течь, что неминуемо должно было привести к потере аппарата.

В конце концов, 21 марта 1963 года радиоконтакт с зондом был потерян. В этот момент «Марс-1» находился в 108 миллионах километров от Земли и уже успел передать важную информацию о межпланетном пространстве на большом расстоянии от нашей планеты.

Следующий аппарат, «Зонд-2», отправился к Марсу 30 ноября 1964 года, однако потерпел неудачу из-за того, что его солнечные батареи не раскрылись полностью.

Космическая гонка

Первые американские аппараты — Mariner 3 и Mariner 4 — были отправлены к Марсу в 1964 году. Второму из них удалось выполнить поставленную задачу — исследовать Красную планету на пролетной траектории. Зонд передал на Землю снимки Марса.

Советским ученым было известно, что американцы во время следующего сближения двух планет предпримут новую попытку отправить зонды к Марсу. В июне 1967 года, всего за 20 месяцев до старта, началась разработка новых аппаратов проекта М-69. Разработка велась в крайне напряженных условиях. Чтобы успеть вовремя, инженеры работали круглосуточно (как и столовая) и спали на раскладушках прямо на рабочем месте. Первый аппарат был запущен 27 марта 1969 года.

За месяц до этого на космодроме произошел взрыв «лунной» ракеты Н-1, в цехах еще не успели вставить выбитые стекла и специалисты работали практически на 30-градусном морозе. А через несколько минут после запуска аппарата произошел взрыв в третьей ступени ракеты. Остатки первого зонда М-69 упали в горах Алтая.

Еще через несколько дней, 2 апреля 1969 года, был запущен его «близнец», однако и эта попытка окончилась катастрофой из-за дефекта одного из двигателей ракеты.

Почти успех

Советские ученые не сдавались. В следующее «окно» в 1971 году было решено отправить к Марсу три аппарата, в состав которых должны были войти орбитальные и посадочные модули.

Первоначально планировалось, что запущенные в 1969 году аппараты уточнят параметры орбиты Марса, свойства его атмосферы, чтобы их «последователи» смогли совершить мягкую посадку. Их неудача заставила ученых запланировать на 1971 год запуск не двух, а трех аппаратов, чтобы первый из них достиг Марса несколько раньше «напарников» и помог им точно выйти на цель, играя роль радиомаяка.

Первое четкое цветное изображение планеты Марс, полученное с советских автоматических станций «Марс-2» и «Марс-3». Много сил ушло на разработку посадочных модулей, которые должны были совершить мягкую посадку на Марс. Пришлось, например, создать специальную катапульту, чтобы смоделировать этот процесс.

«Первопроходец», аппарат «Марс-71С», стартовал 5 мая 1971 года. Однако зонд не вышел на межпланетную орбиту из-за ошибки оператора, выдавшего разгонному блоку ракеты неверную команду. Останавливаться было уже поздно: «Марс-2» стартовал 19 мая, а «Марс-3» — через десять дней после него. Ученым оставалось надеяться, что система навигации на этих аппаратах позволит обойтись без информации с «проводника».

В этот раз все ступени ракет «Протон» и разгонные блоки отработали штатно, и оба аппарата легли на межпланетную траекторию. Однако при подлете к Марсу из-за ошибки бортового компьютера «Марс-2» вышел на неверную орбиту, и его посадочный модуль врезался в поверхность планеты раньше, чем сработала парашютная система.

Зонд «Марс-3» вышел на запланированную орбиту с периодом обращения 25 часов. Его посадочный модуль вошел в атмосферу планеты и совершил посадку. Аппарат начал передавать информацию, но через 20 секунд связь прервалась. По мнению специалистов, не исключено, что электронная начинка модуля была «убита» сильнейшим разрядом статического электричества, которое накапливается в экстремально сухих марсианских условиях.

«Мы садились в условиях очень мощной пылевой бури. Аппарат был рассчитан на то, чтобы устоять и при довольно большой вертикальной составляющей скорости при посадке, и при боковой. Сама посадка прошла достаточно успешно. Но в условиях такой пылевой бури подымается огромное количество пылевых частиц. И, видимо, антенны комплекса были очень сильно электризованы. Статическое электричество — это, видимо, то, что нас погубило», — сказал Маров.

По его словам, мог произойти мощный разряд напряжением сотни вольт, который вывел из строя передатчик.

Маров отметил, что на борту этого посадочного модуля был первый в истории марсоход — аппарат, который был способен перемещаться по поверхности Марса, правда, не на колесах, а «ползком».

«Это было практически одновременно, потому что первый луноход — 1971 год, и первые «Марсы» — 1971. Но луноход — это, конечно, несравненно более сложная машина», — сказал ученый.

Последний штурм

Репродукция картины А.Соколова «На встречу с Марсом»
Следующее окно для путешествия на Марс, которое «открывалось» в 1973 году, выглядело значительно «хуже», чем в 1971 году. Расстояние до Марса было больше, соответственно для запуска требовалось больше топлива, меньше можно было взять полезной нагрузки.

Поэтому советское правительство еще до неудачного завершения проекта М-71 приняло решение отправить в 1973 году к Марсу не два, как обычно, а четыре аппарата: два из них должны были стать спутниками Марса, а другая пара — доставить посадочные модули на поверхность.

Это усилие не в последнюю очередь было связано с планами США отправить на Марс посадочные зонды «Викинг».

Однако еще во время тестирования бортовой аппаратуры советских зондов проекта М-73 неожиданно было обнаружено, что электроника выходит из строя. Причиной сбоев, как было установлено, стали транзисторы 2Т-312 производства Воронежского завода полупроводниковых приборов.

«Там были введены некие рацпредложения, которое заключалось в экономии драгметаллов: вводы транзисторов делали не из золота, а из алюминия. Оказалось, что эти вводы окислялись по прошествии примерно полугода», — сказал Маров.

Вся аппаратура зондов, по его словам, была практически начинена такими транзисторами. Их полная замена на «правильные» заняла бы около шести месяцев.

«Мы знали перед запуском, что такая ситуация возникла. И стоял вопрос о том, запускать их или нет. Я очень хорошо помню, как мы обсуждали это на совещании у Келдыша, с участием представителей НПО Лавочкина. В конечном итоге, под давлением руководства, ЦК, Совмина, было принято решение аппараты все-таки пускать «на авось», — вспоминает Маров.

«Вот так получилось, что мы сильно оскандалились в глазах мировой общественности. Два аппарата было потеряно полностью, а два работали частично успешно. Сэкономили копейки на драгметаллах, а в результате погубили колоссальные средства, которые были потрачены на этот проект», — говорит ученый.

«Марс-4» и «Марс-5» были запущены 21 и 25 июня 1973 года, «Марс-6» и «Марс-7» полетели 5 и 9 августа. Спустя два месяца полета прекратилась передача телеметрической информации с «Марса-6», возможно, как раз из-за транзисторов 2Т-312. В течение следующих пяти месяцев аппарат продолжал автономный полет, выполнял коррекцию траектории и даже отправил на Марс посадочный модуль, который во время спуска передавал на Землю информацию и совершил посадку в районе долины Самара.

«Он впервые передал данные прямых измерений параметров атмосферы Марса. На основе этих данных было создана первая модель атмосферы планеты», — вспоминает Маров.

«Марс-4» из-за неполадок с системой торможения не смог выйти на орбиту спутника планеты и пролетел мимо на расстоянии 2,2 тысячи километров, сделав по пути снимки Марса. Посадочный модуль «Марс-7» также из-за неполадок с электроникой не вышел на запланированную траекторию и промахнулся на 1,3 тысячи километров.

Только «Марс-5» сумел выйти на орбиту спутника Марса и выполнить запланированную программу, передав снимки среднего качества.

В 1975 году к Марсу были отправлены американские «Викинг-1» и «Викинг-2», которые работали долго и успешно.

Долгий перерыв

Посадочный зонд Викинг

После этого провала советские ученые более десяти лет не пытались отправить к Марсу новые зонды. Впрочем, и США, удовлетворившись успехом «Викингов», не предпринимали попыток вновь штурмовать Красную планету.

Проектировались аппараты по доставке на Землю марсианского грунта (проект 5НМ), марсоходы, однако ни один из проектов не пошел дальше чертежей.

В июле 1988 года в космос были отправлены последние советские межпланетные станции, призванные изучить спутник Марса — «Фобос-1» и «Фобос-2».

«Один аппарат потеряли по глупости, потому что не до конца было выверено матобеспечение, и подали на борт аппарата команду, которая развернула его от Солнца. Не проверили, и, когда через неделю попытались выйти на связь, то аппарат молчал, потому что имел полностью разряженные батареи», — вспоминает Маров.

Второй аппарат, по его словам, должен был приблизиться к Фобосу на расстояние 50 метров.

«Первые этапы были достаточно успешные — сформировалась орбита спутника Марса. Но при сближении с Фобосом, уже на расстоянии 200 километров вышла из строя бортовая машина. И мы аппарат потеряли. Слава Богу, до этого удалось получить несколько изображений, получить некие данные по свойствам поверхности», — говорит ученый.

Первый российский межпланетный аппарат (и последний советский — его разработка началась в 1989 году) «Марс-96» потерпел неудачу при запуске — не сработал штатно разгонный блок, и аппарат упал в океан.

«Фобос-грунт»: новая надежда

В 1990-е годы исследования Марса пережили бурный ренессанс: к планете было запущено 13 исследовательских аппаратов, но из них только два — европейский «Марс-Экспресс» и японская «Планета-Б» — были не американскими. При этом было получено огромное количество информации.

Россия все еще надеется присоединится к исследованию планеты — в 1990-е годы была начата разработка проекта «Фобос-Грунт», аппарата, призванного совершить посадку на Фобос и доставить на Землю образцы его грунта. Его старт много раз переносился, последний такой перенос пришелся на 2009 год (с осени 2009 года запуск перенесли на ноябрь 2011-го из-за необходимости дополнительных проверок и испытаний).

«Я был одним из людей, которые воспрепятствовали его запуску в 2009 году, потому что я очень хорошо знал состояние дел и знаю: запускать его действительно было нельзя, это значило обречь его на неуспех. Сейчас очень многое делается. Сейчас многое удалось поправить», — сказал Маров.

Он констатировал, что проект столкнулся с утратой квалифицированных специалистов, утратой технологий. «За прошедшие 20 лет мы разрушили столько, что сейчас многое приходится создавать заново», — говорит ученый.

«Если нам удастся осуществить «Фобос-Грунт», то мы заполним очень важную нишу, которую мы для себя отыскали. У нас здесь есть хорошие заделы, и я думаю, что если мы «Фобос-Грунт» осуществим, это нас выведет на очень-очень значимые позиции в исследованиях планет», — заключил Маров.

3.8.2. Монтаж элементов устройства и варианты замены деталей.

Электронные самоделки

Читайте также

ТИТАН В РЯДУ ЭЛЕМЕНТОВ

ТИТАН В РЯДУ ЭЛЕМЕНТОВ серебристо-серого цвета металлы, имеющие одинаковую шестигранную кристаллическую решетку и обладающие очень похожими свойствами.Цирконий был открыт двумя годами раньше титана тем же Клапротом, а гафний — один из самь*х молодых элементов. Его

Типоразмеры гальванических элементов

Типоразмеры гальванических элементов Цилиндрические элементы В эту группу входят цилиндрические литий-ионные аккумуляторы, выдающие напряжение 3,7 В. По конструкции и размерам элементы такого типа похожи на гальванические элементы марганцево-цинковой

3.2.3. О замене деталей и элементов

3.2.3. О замене деталей и элементов В качестве источника питания применяется промышленное устройство ПУ-1М производства завода «Северный пресс» Санкт-Петербург. Выходное напряжение 9 или 6 В — на корпусе блока имеется переключатель выходного напряжения. Источник питания с

3.2.4. Варианты применения устройства

3.2.4. Варианты применения устройства Кроме того, конструкция датчика может иметь много вариантов. Определяющее значение в данном устройстве имеет высокая чувствительность микросхемы к даже незначительному изменению сопротивления между контактами

3.7.2. Монтаж элементов устройства

3.7.2. Монтаж элементов устройства Элементы устройства компактно монтируются в пластмассовом корпусе и жестко прикрепляются к контролируемой поверхности. В этом может способствовать моментальный клей или липучка.Возможности использования рекомендуемого датчика

Приложение 2 Выбор пассивных элементов для электронного устройства

Приложение 2 Выбор пассивных элементов для электронного устройства Практикующий радиолюбитель и специалист по ремонту радиотехники постоянно пользуются справочниками, в которых отражены электрические параметры (характеристики) различных радиоэлементов. Для того

3.9.3. О возможной замене деталей и элементов

3.9.3. О возможной замене деталей и элементов В качестве источника питания применяется промышленное устройство ПУ-1М. Выходное напряжение 9 (6 В) – имеется фиксированный переключатель, регулирующий выходное напряжения на корпусе блока.Источник питания с трансформаторной

Список деталей робота – устройства телеслежения

Список деталей робота – устройства телеслежения • (1) Миниатюрная цветная видеокамера с приемником и передатчиком диапазона 2,4 ГГц• (1) Дополнительный батарейный отсек• (1) Система пропорционального радиоуправления (приемник/передатчик – два канала, кварцевые

2.2. Монтаж оборудования

2.2. Монтаж оборудования 2.2.1. Монтаж оборудования является последним предэксплуатационным периодом, когда могут быть выявлены и устранены явные и частично скрытые дефекты изготовления и сборки оборудования. Монтажные работы должны быть выполнены таким образом, чтобы не

Превращение элементов — вот будущее металлургии

Превращение элементов — вот будущее металлургии Все науки, в том числе и самые отвлеченные, самые теоретические, родились из требований практики. Астрономия родилась из необходимости в точном календаре и точных способах ориентации во время морских путешествий,

Монтаж оборудования

Монтаж оборудования При монтаже оборудования необходимо соблюдать требования к проведению монтажных работ, гигиенические нормы и технические требования к устанавливаемой модели фильтра. Устанавливать в отапливаемом помещении, так как рабочей средой является вода.

Монтаж оборудования

Монтаж оборудования При монтаже оборудования необходимо соблюдать требования к проведению монтажных работ, гигиенические нормы и технические требования. Устанавливать водоочистные устройства необходимо в отапливаемом помещении, чтобы избежать замерзания воды.Место

2.2. Монтаж оборудования

2.2. Монтаж оборудования 2.2.1. Монтаж оборудования является последним предэксплуата-ционным периодом, когда могут быть выявлены и устранены явные и частично скрытые дефекты изготовления и сборки оборудования. Монтажные работы должны быть выполнены таким образом, чтобы не

Приложение Элементная база для замены радиодеталей

Приложение Элементная база для замены радиодеталей При проведении ремонтных работ нередко возникают ситуации, когда нет возможности заменить вышедшие из строя элементы на оригинальные комплектующие. По большей части это относится к полупроводниковым приборам. В

Russian HamRadio — КВ приемник мирового уровня – это очень просто.

ГЛАВА 21. Стабилизатор напряжения — тонкости и нюансы.

ГЛАВА 21. Стабилизатор напряжения — тонкости и нюансы.

“Аматор” Ну тогда вам, Спец, и карты в руки!

“Спец”: Вот какую принципиальную электрическую схему электронного стабилизатора напряжения я предлагаю сперва для обсуждения, а затем для реализации (рис. 21.1).



“Незнайкин”: Есть моменты в этой схеме, которых я не понимаю совершенно! Например, какую функцию выполняет транзистор КП103К?

“С”: Очень важную, дорогой Незнайкин! Этот типичный JFET, имеющий канал р-типа, включен в качестве СТАБИЛИЗАТОРА ТОКА. Этот стабилизатор тока удобен именно тем, что выполняется по схеме БЕЗ использования вспомогательного напряжения, благодаря чему это дает возможность включить его как ДВУХПОЛЮСНИК. Его внутреннее сопротивление (как источника тока) несколько превышает 500 кОм

! Второе преимущество этой “простой” схемки — работа в области “термостабильной” точки, что делает величину Iс ст (тока стока) независимой от температуры окружающей среды. ..

“А”: Если я

, верно понял, ток стока полевого транзистора затем разделяется и одна часть его является базовым током транзистора КТ312, а другая — является коллекторным током транзистора VT6. Интересно вот только, как соотносятся между собой эти части. А также — зачем потребовалось такое странное включение транзисторов VT2, VT3 и VT4?

“С”: Это “странное” включение называется СХЕМА ДАРЛИНГТОНА или иначе — СОСТАВНОЙ ТРАНЗИСТОР. Служит она только для получения на основе “обычных” транзисторов “прибора” со сверхвысоким значением b . Обычной величиной является 20000 — 50000! Следовательно, без учета воздействия суммарного Iко (обратного коллекторного тока), для нормальной работы VT4, при среднем токе нагрузки стабилизатора 300 мА, необходим базовый ток около 6 мА. Для VT3 базовый ток равен приблизительно 300 микроампер. Откуда базовый ток VT2 — 5 микроампер!

“Н”: Значит при этом из 200 микроампер, которые обеспечиваются источником тока на JFET VT1, собственно в базу VT2 идет 5 микроампер, а на долю коллекторного тока VT6 остается 195 мкА? А этого хватит для нормальной работы КТ315?

“С”: Вполне! Вообще запомни, что планарно-эпитаксиальные транзисторы типа КТ315; КТ312; КТ342 и подобные им, уже при коллекторных токах от 100 микроампер и выше имеют высокие значения b !

“А”: А какую задачу выполняет VT5?

“С”: Представь себе, что жизнь сложилась так, что напряжение UBЫХ по каким-то причинам уменьшилось. Тогда его значение понизилось и на базе VT6. Следовательно, уменьшится и ток коллектора Iк транзистора VT6. И, естественно, эмиттерный ток тоже. Так вот, не будь транзистора VT5, потенциал эмиттера VT6 уменьшился бы тоже. Но VT5 реагирует на это увеличением своего коллекторного тока, компенсируя тем самым начавшееся было уменьшение потенциала на эмиттерном резисторе R3.

“А”: Иными словами, “свято место пусто не бывает”! Но ведь ток коллектора VT6 все равно уменьшился?

“С”: Без вариантов! Теперь он равен уже не 195 мкА, а, например, 185 мкА или даже меньше! Что же произойдет дальше?

“А”: Я полагаю, что поскольку стабилизатор тока на JFET стойко держит свои 200 мкА. (и никаких гвоздей), a VT6 свои прежние 195 мкА коллекторного тока брать на себя не желает, а “согласен” только на 185 мкА, то эти самые 10 мкА пойдут в базу VT2, увеличивая, тем самым проводимость составного транзистора.

“С”: Все так! Это приводит к тому, что проводимость VT4 — увеличивается, а его напряжение коллектор-эмиттер УМЕНЬШАЕТСЯ. Следовательно, это приводит к возрастанию ubЫx

!

“Н”: Ну, а если UBЫХ почему-то увеличилось?

“А”: В этом случае VT6 начинает увеличивать свой эмиттерный ток. Потенциал его эмиттера при этом ВСЕ РАВНО НЕ ИЗМЕНИТСЯ, поскольку VT5 соответственно, уменьшит значение коллекторного (а значит и эмиттерного) тока. Но базовый ток составного транзистора — уменьшится. Следовательно, уменьшится проводимость VT4. Таким образом, система автоматического регулирования “отрабатывает” все изменения выходного напряжения, немедленно компенсируя их!

“С”: Вот и разобрались! Какие еще неясности?

“Н”: Зачем в схеме конденсатор С4?

“С”: Для предотвращения возможного самовозбуждения схемы.

“Н”: А почему применено такое странное параллельное включение конденсаторов С1 и С2?

“А”: Этого момента спервоначала не понимают многие… Дело в том, что любой конденсатор С можно рассматривать, как последовательный колебательный контур, образуемый не только емкостью С, но и собственной паразитной индуктивностью L

c! А электролитические конденсаторы характеризуются вполне ощутимой собственной индуктивностью. Чтобы “закоротить” эту индуктивность, практикуют параллельное с электролитом подключение КЕРАМИЧЕСКОГО конденсатора.

“Н”: Мы рассмотрели работу стабилизатора напряжения (СН) на +12 вольт. А как устроена схема СН на -12 вольт? В ней есть какие-либо принципиальные отличия?

“С”: Все транзисторы заменяются своими комплиментарными аналогами. Изменяются полярности подключения стабилитронов и электролитов. Единственный транзистор, который остается тем же — это JFET типа КП103!

“А”: Именно из-за того, что наш стабилизатор тока — ДВУХПОЛЮСНИК, достаточно просто поменять местами его выводы “а” и “б” !

“С”: Большего и не требуется!

“А”: Но все же мне непонятно одно! Ведь есть же неплохие интегральные стабилизаторы напряжения серии К142ЕН… Почему бы не применить их?

“С”: Если ты внимательно ознакомишься с их параметрами, то заметишь, что их коэффициент стабилизации

, как по напряжению, так и по току оставляет желать много лучшего.

“Н”: А что это такое — КОЭФФИЦИЕНТ СТАБИЛИЗАЦИИ?

“С”: КОЭФФИЦИЕНТ СТАБИЛИЗАЦИИ ПО НАПРЯЖЕНИЮ равен отношению изменения напряжения на входе схемы СН к вызванному им изменению напряжения на выходе схемы СН при некотором токе нагрузки. Обычно ток нагрузки приравнивается к номинальному.

КСТ

=D U ВХ / D U ВЫХ

Величина, обратная КСТ называется КОЭФФИЦИЕНТОМ НЕСТАБИЛЬНОСТИ.

“Н”: Тогда коэффициент стабилизации по току, означает, как изменяется выходное напряжение при изменении выходного тока в некотором промежутке значений?

“С”: Да, при изменении тока нагрузки от минимального до максимального при условии, что входное напряжение не меняется!

“А”: Но ведь в реальных схемах меняются в некоторых пределах, случайным образом, и входное напряжение, и ток нагрузки?

“С”: Несомненно! Поэтому и говорят о некотором суммарном коэффициенте стабилизации. Так вот, на микросхемах 142 серии этот показатель получается в 3—5 раз хуже, чем в предложенной нами схеме.

“Н”: То есть имеет смысл немедленно взяться за ее изготовление?

“С”: Не раньше, чем мы выясним еще один важный вопрос. Самым мощным, естественно, является транзистор VT4, который называется ПРОХОДНЫМ. Но как вы считаете, что произойдет, если закоротить клемму UВЫХ на землю?

“А”: Ток проходного транзистора резко возрастает, поскольку ничем не ограничен. А всё напряжение, которое в состоянии обеспечить выпрямитель приходится на переход коллектор — эмиттер VT4. Мощность значительно превышает максимально допустимую и транзистор, естественно, полностью выходит из строя. Пробой транзистора означает, что на выходе будет повышенное нестабилизированное напряжение, которое станет представлять опасность уже для основных электронных радиотехнических узлов.

“Н”: Но предложенный вами стабилизатор, дорогой Спец, не защищен ведь от короткого замыкания на выходе?

“С”: Вот именно для того, чтобы избежать последствий, в случае короткого замыкания выхода, я предлагаю следующее дополнение к ранее приведенной схеме (рис.21.2).



“А”: Я так понимаю, что пока ток нагрузки (рис. 21.2, а) не превышает некоторый максимально допустимый, например 500 мА, падение напряжения на резисторе R13 недостаточно для отпирания VT1. Следовательно, его коллекторный ток можно считать равным нулю. Но в этом случае заперт и VT2. Следовательно, коллекторный ток VT2 так же равен нулю!

“С”: Верно! Ну, а в случае короткого замыкания на выходе?

“А”: В этом случае падение напряжения на RДАТ превышает 0,6 В. VT1 переходит в состояние насыщения и его коллекторный ток “отопрет” транзистор VT2. В свою очередь, его коллекторный ток создаст на истоковом резисторе падение напряжения такой полярности, что это вызовет запирание полевого транзистора.

“С”: Процесс этот, прошу заметить, носит динамический характер. То есть максимальный ток, проходящий через проходной транзистор, очень просто подсчитывается по формуле:

I

МАКС К..З. = 0,6В / R ДАТ

Таким образом, при R ДАТ = 1 Ом, максимальный ток короткого замыкания буде равен 600 мА.

“А”: Действительно, VT4 будет работать в допустимом режиме по току.

“Н”: А если снять закоротку?

“С”: Стабилизатор немедленно восстановит нормальный режим работы.

Предлагаемая схема в этом отношении является совершенно некапризной. Кстати, есть прямой смысл заменить в приведенной схеме транзисторы VT3 и VT4 на один составной транзистор Дарлингтона, (речь идет о рис. 21.1).

“А”: Я полагаю, это будет составной п—р—n-транзистор типа КТ825?

“С”: Совершенно верно! Помимо того, что у КТ825 сравнительно мало напряжение насыщения составной структуры (около 2 В), его максимальный ток составляет несколько ампер. Поэтому, уменьшив величину R ДАТ, не прибегая более ни к каким схемным изменениям, можно увеличить допустимый уровень тока нагрузки.

“Н”: А не будете ли вы столь добры, представить схему стабилизатора на отрицательное напряжение?

“А”: Если никто не возражает, я сделаю это прямо сейчас (рис. 21.3).



“Н”: В этом стабилизаторе в качестве VT3 и VT4 тоже применяется составной транзистор?

“А”: Да, но типа КТ827. Он комплементарен Дарлингтоновскому транзистору КТ825.

“Н”: А сложно построить подобный стабилизатор?

“С”: Если строго соблюсти условия, которое я вам сейчас сообщу, то стабилизаторы, собранные по приведенным выше схемам, начинают работать сразу.

“А”: Интересно, в чем заключается это условие?

“С”: Обратите еще раз внимание на стабилизатор тока. Его ток стока должен быть установлен равным точно 0,2 мА. Тогда все остальные режимы устанавливаются АВТОМАТИЧЕСКИ!

“Н”: А как проще всего это сделать?

“С”: Обычно поступают следующим образом. Собирают отдельно вот такую элементарную цепь. Для ее питания достаточно обычной батарейки на 9 вольт (рис. 21.4)



“А”: В качестве измерительного прибора лучше всего использовать тестер.

“С”: Да, поставив его на предел 600 микроампер. .R

|cr берется для начала, равным 3,3 кОм. Если ток измерительного прибора превышает требуемые 200 микроампер, то увеличивают RИСТ , проходя последовательно значения: 3,6 к; 3,9 к; 4,3 к; 4,7 к и т.д. Применяя транзисторы соответственных буквенных индексов, обычно при подборе требуется не более трех попыток.

“Н”: А какие буквенные индексы наиболее предпочтительны для рассматриваемой схемы стабилизатора?

“С”: Для транзисторов с р-каналом это: КП103И; КП103К; 2П103Б и 2П103В. Для n-канала можно выбирать такие транзисторы, как КПЗОЗБ, КПЗОЗВ; КПЗОЗА; 2ПЗОЗА (Б, В). То есть такие, паспортное значение UОТС которых не превышает 3-х вольт.

“А”: А какого типа следует применять подстроечный резистор?

“С”: Предпочтительнее всего использовать следующие типы многооборотных подстроечных резисторов: СП5-3; СП5-2; СП5-22; СП5-1ВА. Возможно применение и однооборотных СП5-16ВА или СП5-16ВБ. А

также подобных им модификаций. Применение подстроечного резистора дает возможность ТОЧНО установить выходное напряжение. Точно — это значит до единиц милливольт!

“Н”: Но речь шла о ТРЕХ выходных напряжениях, а не о ДВУХ!? Что меняется в стабилизаторе на +7,5 вольт?

“С”: Прежде всего, вполне достаточно иметь на входе не 16, а всего 12 вольт! Схема защиты при этом не претерпевает ровно никаких изменений, кроме одного единственного. В качестве VD1 применяется стабилитрон КС 168 или КС 175. А вот схема дифференциального усилителя несколько иная. Да вот она (рис. 21.5).



“А”: Здесь в качестве опорного стабилитрона применен ТОЛЬКО один светодиод?

“С”: Этого достаточно вполне.

“Н”: Я хотел еще спросить о том, чего здесь нет!

“А”: Интересный поворот темы! Это не о трансформаторе ли зашла речь?

“Н”: Именно о нем!

“С”: Есть много возможностей! Следует исходить из того, по какому пути проще пойти! Можно, например, взять готовый стандартный трансформатор типа ТПП, имеющий соответствующие вторичные обмотки. Или, скажем, использовать трансформатор одного из следующих типов: ТН-33; ТН-34; ТН-36, и т.п. Полное наименование: ТН-33-220-50; ТН-34-220-50ит.д. Очень хорошим решением является изготовление трансформатора-тора. Это, кстати, обойдется в несколько раз дешевле. Можно использовать как самодельный, так и стандартный тороидальный трансформатор.

“А”: Действительно, сейчас можно на радиотолчке приобрести соответствующий по мощности тор с уже намотанной первичной (сетевой) обмоткой. Она обычно содержит 2200 витков. Следовательно, 10 витков на вольт! Намотать три вторичных обмотки на соответствующие выходные напряжения — труда не составит!

“Н”: Ну, это как для кого. А какие нам нужны вторичные напряжения обмоток?

“А”: Исходи из того, что нужны ДВЕ обмотки по 15 вольт и одна на 10 вольт!

“Н”: Но на принципиальной схеме (рис. 21.6) я вижу нечто ИНОЕ? На входах двух стабилизаторов 18 вольт и на входе третьего — 12 вольт? трансформатора Tpl содержат по 140 витков. А вторичная обмотка Тр2 содержит 100 витков. Что касается типа обмоточного провода,

то самым подходящим будет являться ПЭВ-2 или ПЭВТЛ-2 диаметром 0,39 мм (во всяком случае не ниже-0,35).



“С”: Я посоветовал бы еще одно. Намотать на челнок, примерно, по ВОСЕМЬ МЕТРОВ этого провода, сложенного вдвое. А затем наматывать тор одновременно. Тогда параметры обмоток 1 и 2 будут одинаковыми. Намотку следует производить аккуратно, равномерно распределяя витки по кольцу.

“Н”: А третью обмотку?

“С”: Ее мы наматываем на другой тор.

“А”: Ну, а как мы поступим с питанием варикапов? Что, мотать на тор еще одну обмотку, но тонким проводом

9

“С”: Ни в коем случае! Это не только не нужно, но даже вредно! “А”: Почему вредно?

“С”: Потому что к напряжению, которое запитывает варикапы, предъявляются совершенно особые требования! Несмотря на смехотворный ток потребления, качество и стабильность напряжения должно быть высочайшим!

“Н”: Стабильность — это я понимаю. А вот что такое КАЧЕСТВО напряжения?

“С”: Этот термин следует понимать таким образом, что АМПЛИТУДА ПУЛЬСАЦИЙ выходного напряжения должна быть ИСЧЕЗАЮЩЕ малой! Так, при напряжении 30 вольт, амплитуда пульсаций не должна превышать десятых долей милливольта!

“А”: А почему так строго?

“С”: Такова суровая правда жизни, о любознательные мои друзья! Это напряжение определяет величину емкости колебательного контура генератора плавного диапазона приемника! И здесь “шутки” просто неуместны! Поэтому поступают следующим образом. Несколько ранее я уже приводил проверенную и отлично зарекомендовавшую себя ПРАКТИЧЕСКУЮ принципиальную схему получения столь необходимых нам 30 вольт высокого качества из, как говорится, любого источника более низкого напряжения. Вспомните рис. 16.4.

“А”: Схема, я тебя узнал. Именно такую мы применили для той же цели и в первом КВ-приемнике! Но мне не совсем ясно, почему генератор низкой частоты для преобразователя вы предложили транзисторный, а не на ОУ?

“С”: Во-первых, потому, что этот генератор имеет ОДНОПОЛЯРНОЕ питание! Что очень удобно! Во-вторых, схема, при необходимости, имеет резервы использования. Снабжена она и системой автоматической стабилизации амплитуды колебаний!

“Н”: Но лампочка, выступающая элементом системы стабилизации-амплитуды, сама светиться не должна?

“С”: Нисколько! Напротив, только исключительно острый глаз, да и то вблизи, в темноте, заметит, что нить лампочки слегка порозовела! Смысл применения этой микролампочки заключается в следующем. Для получения гармонических колебаний с МАЛЫМИ ИСКАЖЕНИЯМИ используют инерционно-нелинейную цепь отрицательной обратной связи. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается сопротивление в цепи эмиттера транзистора задающего генератора.

“А”: То есть получается, что лампочка играет роль терморезистора?

“С”: И с величайшим успехом! На транзисторах VT3, VT4, VT5 и VT6 собран симметричный оконечный каскад генератора. Цепь обратной связи поддерживает высокую стабильность работы генератора в достаточно широком диапазоне температур.

“А”: А какие элементы данной схемы определяют рабочую частоту?

“С”: Прежде всего, это конденсатор С1. В представленном на схеме варианте, генератор выдает частоту около 8 кГц. Каскад, собранный на VT7, посредством повышающего трансформатора (собранного на ферритовом колечке) и высококачественного мостового выпрямителя, в качестве которого применена матрица 2Д906А (Б), позволяет получить напряжение около 35 вольт.

“А”: Которое затем подается на компенсационный стабилизатор, в чем-то подобный уже рассмотренным ранее, а во многом и отличающийся! Например, я не возьму в толк, зачем потребовалась микросхема там, где ранее мы обходились с помощью транзисторов?

“Н”: И что это за непонятное включение ДВУХ из них, а именно VT13 и VT14?

“С”: Во-первых, микросхема здесь использована со смыслом и по причине крайней необходимости

! Строго говоря, 198НТ1 — это даже не микросхема, а МИКРОСБОРКА, где на одном кристалле сформированы, ПЯТЬ транзисторов. Два из них (по схеме VT11 и VT12) имеют объединенный эмиттер. Поскольку их параметры настолько ИДЕНТИЧНЫ, что попытаться подобрать подобную пару из дискретных транзисторов — конечно можно! Но я очень не советую! Неблагодарное это занятие! Во-вторых, мало того, что у VT11 и VT12 одинаковые параметры! Эти транзисторы ВСЕГДА будут находиться в одинаковых температурных режимах! В том случае, если у них приблизительно одинаковы коллекторные токи, естественно! Вот что такое технология изготовления транзисторов на ОДНОМ кристалле!

“А”: То есть самая подобранная пара дискретных транзисторов, именно в * силу того, что они собраны в разных корпусах, ВСЕГДА будут проигрывать ИНТЕГРАЛЬНОЙ паре?

“С”: Для подобных приложений — ВСЕГДА! Но температурные условия для остальных трех транзисторов микросборки тоже одинаковы! Это позволяет говорить о существовании глубокой обратной связи по температуре. В результате вышесказанного и нестабильность, и температурный дрейф ВСЕГДА будут в несколько раз лучше, чем у тех же схем, но собранных на дискретных транзисторах! Заметьте, в описываемых стабилизаторах напряжения мы широко используем эти особенности микросборок.

Н”: А почему же, в таком случае, ранее мы применили подобное решение только для питания варикапов?

“С”: Нужды не было! Поскольку, например, питание гетеродинов будет осуществляться не от общих, а от автономных специализированных СН. А в них основой схемы и будут подобные решения!

“А”: Что касается включения транзисторов VT13 и VT14, то, как я понимаю, с их помощью получают опорное напряжение?

“С”: Да, именно эта схема, или ее модификации, применяется в интегральной электронике. Она позволяет получить высокостабильное опорное напряжение при сквозном токе, равном ВСЕГО 100 микроамперам!

“А”: Да это раз в 50 меньше, чем обычно?

“Н”: Ну, а что все-таки представляет собой сам повышающий трансформатор?

“С”: Колечко из феррита, как я уже говорил. Марки 600НН или 1000НН. Типоразмер: К 12,0×6,0x4,5. Или К 13,0×5,5×5,0. В любом случае первичная обмотка содержит 80 витков провода ПЭВ-2-0,15 или ПЭВ-2-0,13. Параметры вторичной обмотки: 330 витков, равномерно намотанных по кольцу проводом ПЭВ-2-0,1. Лучше всего количество витков вторичной обмотки — подобрать.

“А”: А конструктивно?

“С”: Рисунок печатной платы будет представлен позднее. Но весь этот узел собирается на основе миниатюрных компонентов, на единой плате. Конструктивно он НЕ входит в состав силового блока стабилизаторов напряжения. И размещается отдельно, поближе к варикапам ГПД.

Универсальный пробник — elektrosat


Универсальный пробник незаменим при ремонте и конструировании различной радиоаппаратуры, он существенно облегчает поиск неисправностей. С помощью пробника можно проверить электрическую цепь и отдельно ее элементы (диоды, транзисторы, конденсаторы, резисторы), удостовериться в наличии постоянного и переменного напряжения от 1 до 400 В, определить фазный и нулевой провода сети, проверить на обрыв и замыкание обмотки трансформаторов, дросселей, реле, магнитных пускателей, электродвигателей и других катушек индуктивности. Кроме того, пробник позволяет проверить прохождение сигнала в трактах НЧ, ПЧ, ВЧ радиоприемников, телевизоров, усилителей и т.п. Пробник экономичен и работает от двух элементов напряжением 1,5 В.

Прибор выполнен на девяти транзисторах и состоит из измерительного генератора на транзисторах VT1, VT2, рабочая частота которого определяется параметрами конденсатора C1 и проверяемой катушкой индуктивности. Переменным резистором R1 устанавливают глубину положительной обратной связи, обеспечивающей надежную работу генератора.

Транзистор VT3, работающий в диодном режиме, создает необходимый сдвиг уровня напряжения между эмиттером транзистора VT2 и базой VT5. На транзисторах VT5, VT6 собран генератор импульсов, который совместно с усилителем мощности на транзисторе VT7 обеспечивает работу светодиода HL1 в одном из трех режимов: отсутствия свечения, мигания и непрерывного свечения. Режим работы генератора импульсов определяется напряжением смещения на базе транзистора VT5.

На транзисторе VT4 выполнен усилитель постоянного тока, с помощью которого проверяют сопротивление и наличие напряжения. Схема на транзисторах VT8, VT9 представляет собой триггерный мультивибратор с рабочей частотой около 1 кГц. Сигнал содержит множество гармоник, поэтому им можно проверять не только каскады НЧ, но и ПЧ, ВЧ.

Кроме указанных на схеме транзисторы VT1, VT2, VT4, VT7 могут быть типов КТ312, КТ315, КТ358, КТ3102. Транзисторы КТ3107В можно заменить любыми из КТ361, КТ3107, КТ502. Транзистор VT3 должен быть из серии КТ315. Переменный резистор R1 желательно применить с логарифмической характеристикой “Б” или “В”. Наиболее пологий участок характеристики должен проявляться при правом по схеме положении движка. Источник питания – два гальванических элемента типоразмера АА напряжением 1,5 В.

Схему собирают на монтажной плате из фольгированного стеклотекстолита толщиной 1,5 мм и размерами 100х25 мм. Если нет фольгированного стеклотекстолита, то монтаж можно выполнить на обычном и сделать соединения тонким луженым проводом. Плату и батарейки размещают в пластмассовом или стеклотекстолитовом корпусе подходящих размеров. На верхнюю крышку устанавливают переменный резистор R1, переключатели SA1–SA3 и светодиод HL1.

Правильно собранный из исправных деталей пробник начинает работать сразу после подачи напряжения питания. Если в крайнем правом положении движка резистора R1 и при разомкнутых щупах X1, X2 светодиод светится, то нужно подобрать резистор R4 (увеличить его сопротивление), чтобы светодиод погас.

При проверке напряжения, сопротивления до 500 кОм, исправности транзисторов, диодов, конденсаторов емкостью 5 нФ…10 мкФ и определении фазного провода переключатель SA1 устанавливают в положение “Пробник”, а SA2 – в положение “1”. Наличие переменного напряжения определяют по свечению светодиода. При постоянном напряжении 1…400 В светодиод светится только в том случае, когда на щупе X1 присутствует “плюс” источника напряжения. Исправность диодов и транзисторов проверяют методом сравнения сопротивлений p7n7переходов. Отсутствие свечения светодиода указывает на обрыв перехода. Если оно постоянно, то переход пробит. При подключении к пробнику исправного конденсатора светодиод вспыхивает, а затем гаснет. Если конденсатор пробит или имеет большую утечку, светодиод светит постоянно. Причем длительность вспышек зависит от измеряемой емкости: чем она больше, тем дольше светится светодиод, и наоборот. Фазный провод определяют так: щуп X2 берут в руку, а щупом X1 касаются провода. Если светодиод светится, значит, это и есть фазный провод сети.

При проверке катушек индуктивности 200 мкГн…2 Гн и конденсаторов емкостью 10…2000 мкФ переключатель SA1 устанавливают в положение “Пробник”, а SA2 – в положение “2”. При подключении исправной катушки индуктивности и установки движка R1 в определенное положение светодиод мигает. Если в проверяемой обмотке есть короткое замыкание витков, то светодиод светится; если в обмотке есть обрыв, то светодиод не светится. Проверка конденсаторов емкостью 10…2000 мкФ аналогична вышеописанной проверке.

При использовании пробника в качестве генератора сигналов переключатель SA1 устанавливают в положение “Генератор”. Щуп X2 подключают к “массе” проверяемого устройства, а щуп X1 – к соответствующей точке схемы. Если последовательно со щупом X1 подключить наушник, например, ТМ72А, то можно осуществить звуковую “прозвонку” электрических цепей.

Следует отметить, что в случае проверки обмоток трансформаторов с большим коэффициентом трансформации пробник следует подключать к обмотке с наибольшим числом витков.

Поделись с друзьями в социальных сетях

Реклама

Похожие материалы:

SEC.gov | Порог частоты запросов превысил

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматических инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов, выходящих за рамки приемлемой политики, и будет управляться до тех пор, пока не будут предприняты действия по объявлению вашего трафика.

Пожалуйста, заявите о своем трафике, обновив свой пользовательский агент, включив в него информацию о компании.

Для получения рекомендаций по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите страницу sec.gov/developer. Вы также можете подписаться на получение по электронной почте обновлений программы открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected]

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес, проявленный к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.5dfd733e.1647478618.d6612d

Дополнительная информация

Политика интернет-безопасности

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и для обеспечения того, чтобы общедоступные услуги оставались доступными для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузить или изменить информацию или иным образом нанести ущерб, включая попытки отказать в обслуживании пользователям.

Несанкционированные попытки загрузки информации и/или изменения информации в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях от 1986 года и Законом о защите национальной информационной инфраструктуры от 1996 года (см.S.C. §§ 1001 и 1030).

Чтобы гарантировать, что наш веб-сайт хорошо работает для всех пользователей, SEC отслеживает частоту запросов контента SEC.gov, чтобы гарантировать, что автоматический поиск не повлияет на способность других получать доступ к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, отправляющие чрезмерные запросы. Текущие правила ограничивают количество пользователей до 10 запросов в секунду, независимо от количества компьютеров, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса(ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерных автоматических поисков на SEC.gov и не предназначена и не ожидается, что она повлияет на отдельных лиц, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы обеспечить эффективную работу веб-сайта и его доступность для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

обработка экспериментальных данных с помощью полифита —

Вы просили оставить отзыв. ..

Так что же предлагает ваш инструмент такого инновационного, от чего кто-то может получить пользу?

  1. Считывает данные. Как правило, жестко закодированные вызовы для чтения данных — это ужасный стиль программирования. Если у кого-то еще есть данные в другом месте, им нужно изменить ваш код — плохая идея.
  2. Проверяет конечные данные, отбрасывая инф. Хорошая идея, я полагаю. Это то, что каждый должен сделать и знать, как это сделать заранее.Вероятно, вам также следует тестировать NaN, поскольку NaN обычно используются для обозначения отсутствующих данных.
  3. Он использует linspace для «экстраполяции» данных. НЕПРАВИЛЬНО. В вашем коде нет экстраполяции. И поскольку он использует фиксированное количество точек, результат на самом деле может быть менее точным, чем сетка, если реальные данные включают более точный набор точек.
  4. Вы интерполируете данные с помощью psline, а затем используете полифит для аппроксимации сплайна? Это действительно плохая идея, так как сплайн, скорее всего, внесет артефакты в ваши данные. Сплайны часто могут создавать артефакты звона. Любой шум в данных будет усилен интерполяцией.
  5. Подходит для кривой с помощью полифита, но подходит для полинома 22-го порядка??????? Это буквально безумие, что высокая степень полинома почти всегда приводит к подгонке мусора, особенно плохо, если полином подходит к произвольно масштабируемым данным. polyfit — полезный инструмент для подбора прямой линии. Но как только вы пройдете квадратичный или, может быть, кубический, вы можете использовать неправильный инструмент по неправильным причинам.
  6. Наконец, он вычисляет что-то под названием Ysfit, где вы возводите числа в степень до 100. Совершенно нелепо. Что-то, не имеющее буквально никакого математического смысла и уж точно не имеющее математической/статистической ценности.

Некоторые другие общие комментарии.

  1. Документация не предоставляется. Поэтому, если кто-то хочет знать, что вы делаете или почему, ему нужно сделать какое-то обоснованное предположение. И если очень опытный пользователь и программист, использующий сплайны и другие средства моделирования, понятия не имеет, что и зачем вы сделали, то как, во имя бога и маленьких зеленых яблок, вы можете ожидать, что начинающий пользователь сможет догадаться? что делает код?
  2. Вы использовали скрипт.Одно это плохо, так как создает новые переменные в базовой рабочей области. Он наступает на переменные, которые могут уже существовать, перезаписывая их значения. Конечно, поскольку первая строка кода предназначена для очистки всего, что пользователь мог иметь в своей рабочей области, это тоже недружественно. Он оставляет после себя мусор в рабочей области. НАУЧИТЕСЬ ИСПОЛЬЗОВАТЬ И НАПИСАТЬ ФУНКЦИИ!!!!!!!!!!!!!!!!!!!!
  3. Переменные в вашем коде имеют бессмысленные имена, строки символов, которые не имеют смысла. Почему важны осмысленные, читаемые, интеллектуальные имена переменных? Они упрощают чтение и отладку вашего кода.Они облегчают использование. И однажды, когда кто-то еще во вселенной захочет использовать ваш код (возможно, вас сбил городской автобус, и кому-то другому нужно взять на себя и поддерживать вашу кодовую базу), они смогут это сделать. И дело может быть даже не в том, что вы не можете работать над своим кодом. Представьте, что в следующем месяце или в следующем году вам нужно будет использовать и модифицировать этот код. Есть ли у вас какая-либо причина помнить, что делает ваш код и почему? У меня есть код MATLAB, которому уже 35 лет, и его все еще можно использовать.

Прошу прощения, но этот скрипт практически бесполезен для других. Он не делает ничего инновационного. Он связывает воедино множество вещей, каждая из которых в отдельности вызывает большие подозрения. И да, вы будете иметь полное право расстраиваться из-за моего «обзора» того, что вы предлагаете, но не убивайте посланника только потому, что он говорит вам то, что вы не хотите слышать.

Как ты мог это исправить?

  1. Сначала научитесь писать и использовать функции. Это был бы ваш важный шаг, чтобы выйти за рамки программирования для новичков.
  2. Разбивка кода на функции означает, что сам код легче использовать, тестировать, поддерживать и модифицировать по мере необходимости.
  3. Научитесь документировать свои действия. Моя рекомендуемая цель: было бы хорошо, если бы КАЖДАЯ строка кода была удобочитаемой, но также имела бы прикрепленный комментарий, объясняющий, что она делает. Комментарии бесплатны, но имеют невероятную ценность для тех, кто будет поддерживать код. Поскольку эта цель трудна, я бы настаивал на том, чтобы по крайней мере каждый значительный блок кода (каждый цикл, например, каждый тест и т.) иметь комментарий, объясняющий как цель блока, так и объяснение в понятных словах того, как это было сделано, на случай, если есть что-то важное. По сути, если на написание фрагмента кода у вас ушло больше минуты, то к этому фрагменту должен быть приложен поясняющий комментарий!
  4. Научитесь использовать интеллектуальные имена переменных. Они делают ваш код легким для чтения и выполнения.
  5. Научитесь писать справку для предоставляемых вами функций. В справке должно быть объяснено, каковы входные данные для этих функций.Он должен объяснять, что возвращает функция, что она делает.
  6. Совет, который я часто даю, — ПЛАТИТЬ ВСЕ. Вы ничего не замышляли. Когда вы предоставляете график, вы предоставляете пользователю визуальную обратную связь. Этот код сделал что-то разумное? Или это маразм, перелитый в блендер?

Должен признаться, что на файлообменнике выложено много подобного случайного материала. Но улучшает ли то, что вы написали, то, что кто-то нашел? Как? Почему? Что инновационного в том, что вы сделали? Что вы сделали, чтобы облегчить чью-то жизнь? Или кому-то нужно будет потратить больше времени на то, чтобы понять, что делает ваш код и как его модифицировать, чем на то, чтобы просто переписать беспорядок с нуля?

Опять же, я знаю, что вы не будете рады услышать то, что я написал.Вы просили оставить отзыв.

М схемы металлических шунтов из пьезо. Высокочувствительный металл-шукач из цветных металлов

В статье представлена ​​схема простого, жестко зашитого металлического музыкального автомата на 1,5 вольта, который проще повторных. Генераторы выбраны по схеме, как ряд банально мощностей, одной из которых является стабильность внешнего напряжения (как постоянного, так и переменного) при изменении напряжения жизни. В цепь катушки генератора импульсов на транзисторе VT1 входит катушка L1.Он работает на частоте, близкой к 100 кГц, что является оптимальным для данного типа металлических эхолотов. Его частоту в небольших пределах можно изменить, заменив конденсатор С2. Другой генератор (на транзисторах VT2) чистый и работает на частоте около 300 кГц. Сигналы генератора
через резисторы R2, R4 подаются на балансный змишувач, демонстрирующий разницу частот (биений) третьей гармоники с сигналом генератора тасования и первой гармоники. Повышение чувствительности улучшено — при изменении частоты генератора тасования на частоте 10 Герц частота биений меняется на 30 Герц, что заметно на слух.
Сигнал с выхода змишувача через конденсатор С8 должен поступать на вход УЗЧ и после усиления — основных телефонов БФ1, БФ2. Конденсатор С7 гасит сигналы с частот генератора.
При приближении катушки импульсного генератора к металлическому предмету изменяется частота генерации, изменяется тон сигнала в наушниках. За характером изменения тона можно делать висновки о материале, из которого изготовлен объект.
Большая часть деталей смонтирована на другой плате из одностороннего фольгированного склотекстолита.

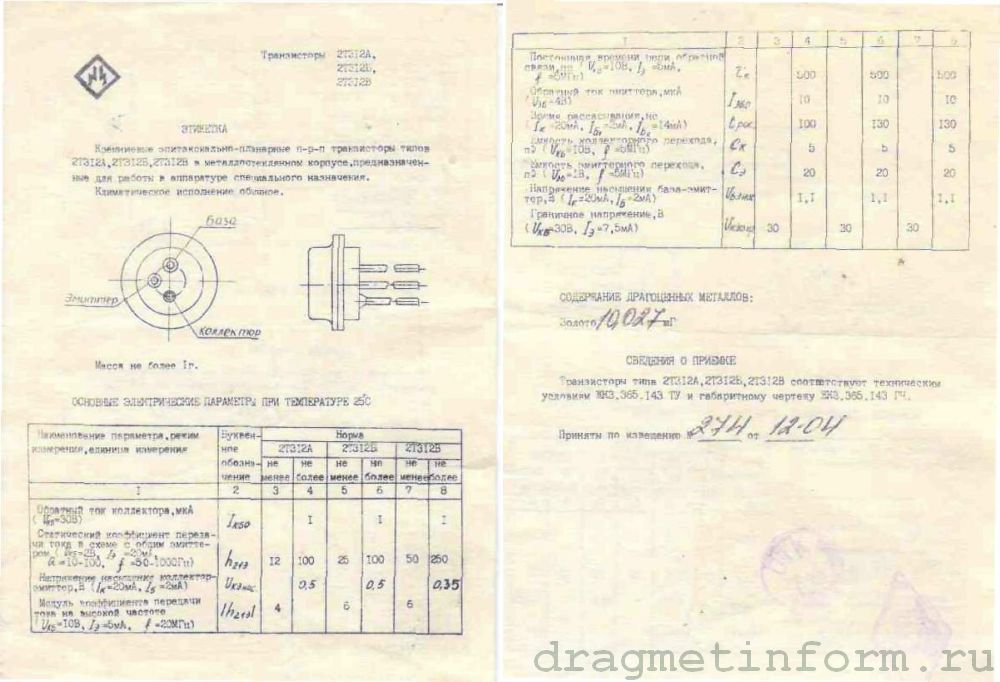

Заморозить транзисторы серий КТ312, КТ315, КТ3102 можно с любыми буквенными индексами. В балансном ключе можно коммутировать только немецкие транзисторы серий ГТ309, ГТ313, ГТ322, ГТ346, или более ранние — П416, П422, П423 с некоторыми буквенными индексами. В УЗМЧ транзистор виноват в возможно большем коэффициенте передачи потока, например КТ3102БМ — КТ3102ЕМ, КТ342БМ, КТ342ВМ — в первую очередь там насыщенность звукового сигнала.Вымикач средств к существованию — будь то малогабаритный. Наушники выходят из подставки от 8 до 32 Ом, идут последовательно. Для соединения на корпусе металлошукача можно установить гнездо. Чтобы устройство жило в виде гальванического элемента или батарейки типа АА или ААА, максимальный ток питания должен быть близок к 12 мА.
Для намотки катушки L2 в раму помещают рамку по направлению контура ПЧ (455 кГц) для приема посторонних вибраций. Жилы составлены из ферритовых «гантелей» (66 витков стержня ПЭВ-2 диаметром 0.На як намотаны 06…0,1 мм) и феритовая чашечка, изгибающая катушку, смещение которой регулирует индуктивность катушки. Каркас помещения имеет металлический экран.

Чувствительность наращиваю к металлическим предметам разного размера, чтобы лечь размером с самого пушистого кота. Для поиска крупногабаритных предметов (металлическая арка диаметром 80х80 см, крышка люка канализационного колодца) наиболее подходящим является кот диаметром около 30 см.Максимальная глубина проявления таких объектов достигает до 60 см.
Для поиска других предметов лучше всего использовать кошку диаметром около 120 мм. Такой кошке отомстить за 56 витков шкурки диаметром 0,2…0,5 мм.
Катушка большего диаметра (например, 300 мм) более технологично готовится из многожильного экранированного кабеля «вита пара», который подходит для прокладки компьютерных локальных мережей. В мести таким «ставкам» виноват трос, а в витках такого троса виноват кот.На затылок наматывают двумя овальными витками и в нескольких местах их скрипят изолирующей леской. Затем наматываем два внутренних и обматываем все таким же образом изолирующей леской, бажан на материальной основе. Концы кабеля обрезают с таким разрезом, чтобы був «нахлест» был 5 мм…10 мм, и от них прибавляют изоляцию 15 мм, а концы проводов зачищают на 5 мм и залуживают .
Добавлю радиодетали в свою страну и сделаю зарубежные аналоги:
L1 — кат
R1 — 1 ком
R2 — 10 ком
R3 — 1 ком
R4 — 10 ком
R5 — 1 ком
R6 — 1 ком
R7 — 100 ком
C1-2200
C2 — 10… 240
C3-4700
C3-4700
C4 — 0,047UF
C5-2200
C6-4700
C7 — 0,047UF
C8 — 0,047UF
C8 — 2.2 UF X 16 вольт
VT1 — KT315B
VT2 — KT315B
VT3 — GT322B
VT4 — GT322B

Навит самые серьезные и солидные громадины, за словами «хлам» их легко восхвалять. Мы ходим в прямом смысле этого слова с скарбом, так как наша земля безмерно богата.

Але як зазірнуть під шар ґрунту, щоб достемно знать, де копать?

Профессиональные сокровища шукачи достойны дорогого имущества, покупка которого может окупиться после одного обширного познания.Археологи, строители, геологи, члены пошука товарищи — ознакомьтесь с технологией, организацией, вонючей работой.

А как шукачас початков скарбов с замеженым бюджетом? Сделать шукач из металла в домашних условиях можно своими руками.

Чтобы разобраться в теме, давайте разберемся в конструкции и принципе работы и подгонки

Популярная практика металлошукачи, використ силы электромагнитной индукции. Основные компоненты:

  • передатчик — генератор электромагнитного коливинга
  • передающая катушка, приемная катушка (у некоторых моделей катушки объединены для компактности)
  • приймач электромагнитного коливинга
  • дешифратор, который видит синий сигнал на ярком фоне
  • Насадка сигнальная (индикатор).


Генератор с помощью передающей катушки создает вокруг себя электромагнитное поле (ЭМП) по заданным характеристикам. Примач сканирует правую середину и сопоставляет показатели поля с эталонными. Менять никак нельзя — в схеме ничего нет.

  • При попадании в зону действия какого-либо проводника (будь то металлического) наводить базовый ЭМИ на новый поток Фуко. Вихревые струи ци создают электромагнитное поле объекта.Приемник определяет создание основного ЭМИ и подает сигнал на индикатор (звуковое или визуальное оповещение).
  • Поскольку предмет не металлический, но может иметь ферромагнитную силу, он находится на экране базового ЭМИ, вызывающего также созидание.

Важно! Есть извиняющая мысль, что почва, в которой разыгрываются шутки, не виновата в проводниках.

Це не так. Головня, что электромагнитная и ферромагнитная сила среды и объектов якобы одна и та же.

Именно поэтому на истирании поющих характеристик ЭМП, формируемых серединой поиска, видно поле окременных объектов.

Различные металлоискатели

Понимание особенностей различных схем поможет вам выбрать готовый металлоискатель. Так как вы можете выбрать металлоискатель для монет своими руками, вам не нужно ставить новый детектор для труб или фитингов в бетон.

Ответственность знати, для чего нужна насадка, оскалы универсального металла-шукачи могут быть качественными как при покупке, так и при самостоятельном складывании.До этого высокопрофильная насадка компактна и легка.

Основные параметры

  1. Глебина спрашивайте. Показывает, что здание пробьет для стандартных грунтов: ниже смога кот не реагирует на артефакты.
  2. Крытая территория: чим вон ширша, меньше часа до «чистки». Правда в том, что собственная вибрация и чувствительность уменьшаются.
  3. Вибрация: видеть много объектов необходимого объекта. Например, при поиске на пляже золотых украшений вашему аксессуару подойдут не стальные шпильки, а монеты.
  4. Чуткость: чем больше, тем лучше знать другие вещи. Правда, при этом кошка реагирует на различные смиття, типа цветочков или заколок.
  5. Защита коробки передач. На датчик детектора льются анонимные сторонние факторы: гроза, линии электропередач, мобильные телефоны и т.д. Необходимо их фильтровать.
  6. Автономность: стоимость траты энергии и резерв на заряд жизненных элементов.
  7. Дискриминация — построение дискриминационных артефактов для кштальта.По какому параметру мы даем отчет.
Предостерегаю от повторения спецвыборов, недавно и успешно заработав простой металлический шукач. Цей металошукач работает по принципу «передача-прием». Вроде передающий мультивибратор використаны, а вроде приемыч — подсилювач звуковой частоты. Принципиальная схема была опубликована в журнале Radio.



Схема заправки МД — другой вариант

Параметры Металшукач

Рабочая частота — близка к 2 кГц;
— глубина монеты диаметром 25 мм — 9 см;
— крышки люка для банок — 25 см;
— лист алюминиевый размерами 200х300 мм — 45 см;
— люк канализационный — 60 см.

Подключаемые к новой обмотке катушки абсолютно одинаковы по размеру и намотке. Распространять надо так, чтобы без сторонних металлических предметов, связи между ними были практически ежедневными, кота на маленьком ставить.

Если кошка передает, что приймача сама расташувати так, то сигнал, передающий от приймача, не слышен. С появлением вблизи центра уравновешенной системы металлического предмета, при наличии переменного магнитного поля передающей катушки, названия вихревого потока в наследство упрекаются, в силе магнитного поля, как в вызвать изменение ЭЭС на приемной катушке.


Принятый приемником сигнал преобразуется телефонами в звук. Схема металлического шукача на самом деле довольно проста, но если сделать хорошо, то чувствительность неплохая. Мультивибратор передающего узла можно подобрать с другими транзисторами аналогичной конструкции.

Катушки металлических шукач могут быть розмир 200х100 мм и развёрткой до 80 витков дротиком 0,6-0,8мм. Для перепроверки роботов, передающих катушку L1, подключите наушники и переключитесь на то, чтобы при включении лайва был небольшой звук.Подключив катушку, будем управлять бренчанием и передавать задержку — 5…8 мА.


Приймач налаштовать при закрытии входа. Подбирая резистор R1 на первом этапе и R3 на другом, на коллекторах устанавливают напряжение с аналогичным напряжением транзистора, что составляет примерно половину напряжения жизни. Затем подбором резистора R5 пытаются сделать так, чтобы бренчание коллектора транзистора VT3 стало равным 5…8 мА. После этого, открыв вход, подключиться к новой катушке, принимающей L1 и принимающей сигнал передачи на расстоянии примерно 1 м, изменить для удобства пристройку.

Металл-шукач своими руками — как бы само название, такие насадки изготавливаются самостоятельно и признаются за прикол металлических предметов, которыми награждают за узкие признания. Однако пути их реализации могут быть достигнуты различными способами, чтобы навести порядок непосредственно в радиоэлектронике.

Металошукач М. Мартинюк

Металошукач по схеме М. Мартинюка (рис. 1) звонка на базе миниатюрного радиопередатчика, который модулируется звуковым сигналом [Рл 8/97-30].Модулятор представляет собой низкочастотный генератор вобуляции за симметричной цепью, управляемой мультивибратором.

Сигнал с коллектора одного из транзисторов мультивибратора поступает на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора регулируется в диапазоне частот радиодиапазона УКХ-ЧМ (64…108 МГц). Вроде катушки индуктивности коливального контура використана в кабеле ТВ при виде катушки диаметром 15 … 25 см.

Рис. 1. Принципиальная схема металлического шукача М. Мартинюк.

Как только металлический предмет окажется рядом с катушкой индуктивности коливального контура, то частота генерации заметно изменится. Чем ближе объект будет поднесен к катушке, тем больше будет частота. Для регистрации изменения частоты звуковая аварийная радиостанция настраивается на частоту КВ-генератора.

Отключить систему автонастройки частоты. Без металлического предмета слышен странно громкий звуковой сигнал.

Если подложить к катушке индуктивности кусок металла, частота генерации изменится, а тон сигнала уменьшится. Добавлю немного своей реакции не только на металл, но и на любые другие проводящие бренчание предметы.

Металлический эхолот на базе низкочастотного LC-генератора

На рис. 2 — 4 показана схема металл-шукача с другим принципом, на основе низкочастотного LC-генератора и индикатора изменения частоты моста. На рис. виден кот Пошукова металошукач виконан.2, 3 (с коррекцией числа витков).

Рис. 2. Кот Пошукова из металлического шукача.

Рис. 3. Кот Пошукова из металлического шукача.

Выходной сигнал с генератора должен идти на схему подключения. В качестве нулевого индикатора для використаного моста используется высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить выключателем или другим звуковым вимирующим приспособлением из змеиного бренчания. Генератор работает на частоте f1, например, 800 Гц.

Место перед початком робота — сбалансировать на ноль установку конденсатора С* вызывной цепи ударной катушки. Частоту f2=f1, для которой будут балансы, можно определить по виразе:

На обратной стороне телефонного капсюля звук ежедневный. При попадании в поле ударной катушки L1 металлического предмета частота генерации f1 изменится, мост выйдет из равновесия, в телефонном капсюле раздастся слабый звуковой сигнал.

Рис. 4. Схема металлического шукача с принципом дії, в основе которого лежит другой низкочастотный LC-генератор.

Схема моста из металлического шукача

Мостовая схема металлического шукача со шлюзовой катушкой, изменяющей свою индуктивность при приближении металлических предметов, показана на рис. 5. На участок подается сигнал звуковой частоты от генератора низкой частоты. Потенциометр R1 м_ст уравновешивает звуковой сигнал в телефонном капсюле.

Рис. 5. Мостовая схема металлического шукача.

Для повышения чувствительности схемы и увеличения амплитуды сигнала баланс моста на 1-ю диагональ можно подключить к низкочастотному блоку питания. Индуктивность катушки L2 может быть равна индуктивности катушки L1.

Металошукач на базе приймача с МВт диапазона

Металошукач, работающий в связке с радиосупергетеродинным радиоприемником в СЧ диапазоне, можно подобрать по схеме, представленной на рис.6 [Р 10/69-48]. Кот Яка Пошукова может иметь використанную конструкцию, показанную на рис. 2.

Рис. 6. Металошукач, работающий совместно с супергетеродинным радиоприемником в диапазоне СВ.

Прилагается отличный высокочастотный генератор, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиоприемника). В качестве генератора можно скрутить схемы, представленные в разделе 12.

На удаленной станции частота КВ генератора, изменяясь на соседнем радиоприемнике с промежуточной частотой принимаемого сигнала, приводит к сигналу розничной частоты звукового диапазона. При изменении частоты генерации (за счет наличия в поле ударной катушки металла) тон звукового сигнала изменяется пропорционально количеству (объему) металлического предмета, его внешнему виду, характеру металла. (некоторые металлы увеличивают частоту генерации, в противном случае уменьшают, уменьшают).

Простой металлический шукач на двух транзисторах

Рис. 7. Схема простой металл-шукача на кремниевых и полевых транзисторах.

Схема простого металлического шукача показана на рис.7. Приставка имеет низкочастотный LC-генератор, частота которого определяется индуктивностью ударной катушки L1. Из-за наличия металлического предмета меняется частота генерации, которая может быть почти такой же, как при помощи телефонного капсюля BF1. Чувствительность такой схемы низкая, потому что на слух сложно услышать изменения минимальной частоты.

Металлошукачи небольшие количества магнитного материала

Металлическим шокером из небольшого количества магнитного материала можно бить по схеме на рис. 8. В качестве датчика такой надстройки використан — универсальная головка для магнитолы. Для усиления слабых сигналов, улавливаемых датчиком, необходимо использовать высокочувствительный низкочастотный сигнал, выходной сигнал которого следует подавать на телефонный капсюль.

Рис. 8. Схема измельчителя металла минимального количества магнитного материала.

Металлическая индикаторная схема

Второй способ указать наличие металлического використана на насадке для схемы на рис.9. Присоединить высокочастотный генератор с дымоходной катушкой индуктивности и работать на частоте f1. Для индикации величины сигнала використаны простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема металлического индикатора.

V вмонтирован на диодах VD1, транзисторах VT1, конденсаторах С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра расположен кварцевый резонатор.Если настроить частоту генерации f1 и частоту кварцевого резонатора f2, стрелка будет стоять на нуле. Частота генерации изменится в результате введения металлического предмета в поле шуковой катушки, стрелка появится снова.

Рабочие частоты таких металлоискателей звучат в диапазоне 0,1…2 МГц. Для початковой установки частоты генерации и других устройств аналогичного характера параллельно катушке индуктивности подключают конденсатор переменной емкости или вспомогательный конденсатор.

Типовой металлический шукач от двух генераторов

На рис. 10 представлена ​​типовая схема самого широкого металлического маневрового устройства. Первый принцип разделения оснований для кусания частот эталонного и поударного генераторов.

Рис. 10. Схема измельчителя металла из двух генераторов.

Рис. 11. Принципиальная схема блочного генератора для металлического шукача.

Однотипный вузол, горящий оба генератора, показания на рис.11. Генератор курантов для основной схемы «малой тройки». На рис. 10 снова показывает схему. Катушка Як Пошукова L1 застопоривается конструкцией, показанной на рис. 2 и 3.

Некоторые частоты генератора могут совпадать. Выходные сигналы с генераторов через конденсаторы С2, С3 (рис. 10) поступают на генератор, который видит розничную частоту. Видение звукового сигнала через дозвуковой каскад на транзисторах VT1 на телефонный капсюль BF1.

Металлический шокер, работающий по принципу частоты генерации

Металошукач может работать по принципу частоты генерации.Схема такого расширения показана на рис. 12. При выконанні пения умов (частота кварцевого резонатора равна резонансной частоте коливального LC-контура с рифленой катушкой) бренчание эмиттера эмиттера транзистор VT1 минимален.

В результате немного изменится резонансная частота LC-контура, начнется генерация, значительно увеличится индикация прибора. Рекомендуется подключить конденсатор емкостью 1…100 NF параллельно с намоточным устройством.

Рис. 12. Схема металлошукача, работающего по принципу разрушения частоты генерации.

Металлоискатели для поиска мелких предметов

Shukachi metal, признанный для поиска мелких металлических предметов в употреблении, можно выбрать на рис. 13 — 15 схемы.

Такие металлические удары также используются по принципу генерации видения: генератор, в накопитель которого входит силовая катушка индуктивности, работает в критическом режиме.

Режим работы генератора установок со встроенными элементами (потенциометрами) таков, что малейшее изменение в сознании йога-роботов, например, изменение индуктивности ударной катушки, приведет к жизни коливан . Для индикации наличия/наличия генерации имеются световые индикаторы уровня (очевидности) изменяющегося напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 нитей, видповидно, 50 и 80 витков дротика диаметром 0.7…0,75 мм. Катушки намотаны на феритовом сердечнике 600НН диаметром 10 мм и витках 100…140 мм. Рабочая частота генератора становится близкой к 150 кГц.

Рис. 13. Схема простого металлического музыкального автомата на трех транзисторах.

Рис. 14. Схема простой металлошукачи на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 в одной схеме (рис. 14), разводка по патенту ФРН (№ .Використаный ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Побутовый шукач металлический

Побутовый шукач металлический (БИМ) (малый 15), который был выпущен ранее заводом «Радиоприлад» (Москва), позволяет обнаруживать металлические предметы на окне размером до 45 мм. Намоточные данные первой катушки индуктивности не известны, при повторении схемы можно руководствоваться данными, которые следует наводить для аналогичных устройств (рис. 13 и 14).

Рис.15. Схема стыкового металлического шукача.

Литература: Шустов М.А. Практическая схемотехника (книга 1), 2003 рік

Могу без сомнения сказать, что это у нас самый простой метал-шукач, что я холостяк. В основе лежит всего одна микросхема TDA0161. Вам не нужно ничего программировать — просто выберите все. Все-таки есть большая осведомленность у тех, кто не видит привычных звуков с роботом, на уме металлического эхолота на микросхеме NE555, что пищать на спине недопустимо и надо думать о тональность о знании металла.

В этой схеме зуммер включается только один раз, если металл обнаружен. Микросхема TDA0161 — это специализация перспективного варианта для индуктивных датчиков. Важнее иметь металлоискатели на вибрацию, которые подают сигнал при приближении металла к индукционному датчику.
Приобрести такую ​​микросхему можно на —
Стоимость не дорогая и легкодоступна для кожи.

Осевая схема простого металлического шукача

Характеристики металлического шукача

  • Срок службы микросхемы Напряжение: от 3.от 5 до 15 В
  • Частота генератора: 8–10 кГц
  • Бренчание: 8–12 мА в режиме тревоги. Станция имеет приблизительно 1 мА.
  • Температура эксплуатации: снаружи от -55 до +100 градусов.
Металошукач не только экономичен, но и нежизнеспособен.
Для жизни хороший пидидный аккумулятор как у старого мобильного телефона.
Котушка: 140-150 витков. Диаметр катушки 5-6 см.


Чувствительность несвежая без посредников в случае розмарина пыльцы кошачьей.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
