Корпус стабилитронов КС417, КС439, КС447 | Корпус стабилитрона КС433А1 |
Стабилитроны кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 3,3 В при токе стабилизации 30 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса стабилитрона не более 1 г.
| Обозначение | Значение для: | Ед. изм. | |
| КС433А | |||
| VZ33CH | — | ||
| Uст | мин. | 2.97 | В |
| ном. | 3.3 | ||
| макс. | 3.89 | ||
| при Iст | 30 | ||
| αUст | -0.1 | %/°C | |
| δUст | ±1. 5 | % | |
| Uпр (при Iпр, мА) | — | В | |
| rст (при Iст, мА) | 25(30) | Ом | |
| Iст | мин. | 3 | мА |
| макс. | 191 | ||
| Pпp | 1 | Вт | |
| T | -60…+100 | °C | |
| Обозначение | Значение для: | Ед. изм. | |
| КС433А1 | |||
| Аналог | — | — | |
| Uст | мин. | 3 | В |
| 3.3 | |||
| макс. | 3.6 | ||
| при Iст | 30 | мА | |
| αUст | 0.1 | %/°C | |
| δ | ±1.5 | % | |
| Uпр (при Iпр, мА) | — | В | |
| rст (при Iст, мА) | 25(30) | Ом | |
| Iст | мин. | 3 | мА |
| макс. | 191 | ||
| Pпp | 1 | Вт | |
| T | -60…125 | °C | |
«>- Uст — Напряжение стабилизации.
- αUст — Температурный коэффициент напряжения стабилизации.
- δUст — Временная нестабильность напряжения стабилизации.
- Uпр — Постоянное прямое напряжение.
- Iпр — Постоянный прямой ток.
- rст — Дифференциальное сопротивление стабилитрона.
- Iст
- Pпp — Прямая рассеиваемая мощность.
- T — Температура окружающей среды.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Стабилитрон КС433А
Количество драгоценных металлов в стабилитроне КС433А согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах КС433А.
Стабилитрон КС433А количество содержания драгоценных металлов:
Золото: 0,00034 грамм.
Серебро: 0,00108 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: Из справочника Связь-Инвест.
Справочник содержания ценных металлов из другого источника:
Стабилитроны КС433А теория
Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.
Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус “-“. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным.
На следующем рисунке показана вольт-амперная характеристика стабилитрона.
Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.
Стабилитроны КС433А Принцип действия
Советские и импортные стабилитроны
Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки.
Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода.
Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:
Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).
В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя.
Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.
Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.
Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.
Область применения стабилитрона КС433А

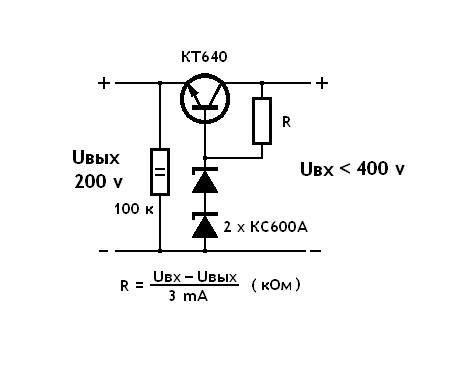

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.
Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.
Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны.
Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.
Маркировка стабилитронов КС433А
Маркировка стабилитронов
