Стабилитрон КС168 — DataSheet
Перейти к содержимому

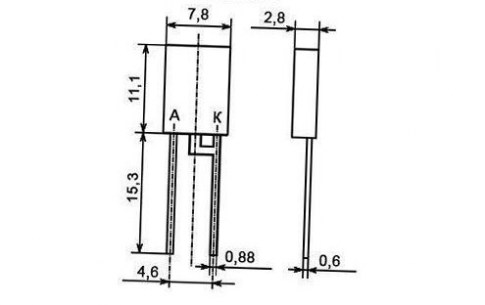

Корпус стабилитрона КС168А | Корпус стабилитрона КС168В |
Корпус стабилитрона КС168В-2 | Корпус стабилитрона КС168В-3 |
| Корпус стабилитрона КС168А1 | |
| Обозначение | Значение для: | Ед. изм. | ||||
| КС168А | КС168В | КС168В2 | КС168В3 | |||
| Аналог | 1N710 | 1N1984 | — | — | — | |
| Uст | мин. | — | — | 6.3 | 6.3 | В |
| ном. | 6.8 | 6.8 | 6.8 | |||
| макс. | — | — | 7.3 | |||
| при Iст | 10 | 5 | 5 | мА | ||
| αUст | ±0.06 | ±0.05 | 0.05 | 0.05 | %/°C | |
| δUст | — | ±1.5 | 1.5 | 1.5 | % | |
| 1 (50) | — | 0. 25 (5) | — | В | ||
| rст (при Iст, мА) | 46 (10) | 100 (5) | 35 (5) | 45 (5) | Ом | |
| Iст | мин. | 1 | — | 3 | мА | |
| макс. | 55 | 22.4 | — | |||
| 0.3 | 0.125 | — | 0.15 | Вт | ||
| T | -60…+125 | -60…+125 | -60…+125 | -60…+125 | °C | |
«>7.3
«>20
| Обозначение | Значение для: | Ед. изм. | |
| КС168А1 | |||
| Аналог | — | — | |
| Uст | 6.3 | В | |
| ном. | 6.8 | ||
| макс. | |||
| при Iст | 5 | мА | |
| αUст | 0.06 | %/°C | |
| δUст | — | % | |
| Uпр (при Iпр, мА) | — | В | |
| rст (при Iст, мА) | 35(5) | Ом | |
| Iст | мин. | 3 | мА |
| макс. | 45 | ||
| Pпp | 0.4 | Вт | |
| T | -60…125 | °C | |
«>мин.
- Uст — Напряжение стабилизации.
- αUст — Температурный коэффициент напряжения стабилизации.
- δUст — Временная нестабильность напряжения стабилизации.
- Uпр — Постоянное прямое напряжение.
- Iпр — Постоянный прямой ток.
- rст — Дифференциальное сопротивление стабилитрона.
- Iст — Ток стабилизации.
- Pпp — Прямая рассеиваемая мощность.
- T — Температура окружающей среды.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите
Стабилитрон КС168А — Стабилитроны — Радиодетали
Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.
(093) 626-46-46 Viber
(096) 626-46-46
(099) 626-46-46
Поиск:
Больше изображений
Стабилитрон КС168А
Подписаться на оповещения о цене
Стабилитроны КС168А
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3…45 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода:
— КС133А — белая,
— КС139А — зеленая,
— КС147А — серая,
— КС156А — оранжевая,
— КС168А — красная.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.
Характеристики:
Номинальное напряжение стабилизации: 6,8 В при Iст 10 мА
Температурный коэффициент напряжения стабилизации: ±0,06 %/°С
Постоянное прямое напряжение: 1 В при Iпр 50 мА
Дифференциальное сопротивление стабилитрона : 28 Ом при Iст 10 мА
Минимально допустимый ток стабилизации: 3 мА
Максимально допустимый ток стабилизации: 45 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт
Рабочий интервал температуры окружающей среды: -60.
.. +125 °С
Кол-во:
ИЛИ
- Описание
Подробности
Стабилитроны КС168А кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3…45 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка — голубая кольцевая полоса со стороны катодного вывода и разноцветные кольцевые полосы по сторонам анодного вывода:
— КС133А — белая,
— КС139А — зеленая,
— КС147А — серая,
— КС156А — оранжевая,
— КС168А — красная.
В режиме стабилизации напряжения полярность включения стабилитрона обратная.
Масса стабилитронов не более 0,3 г.
Тип корпуса: КД-4-1.
Характеристики:Номинальное напряжение стабилизации: 6,8 В при Iст 10 мА
Температурный коэффициент напряжения стабилизации: ±0,06 %/°С
Постоянное прямое напряжение: 1 В при Iпр 50 мА
Дифференциальное сопротивление стабилитрона : 28 Ом при Iст 10 мА
Минимально допустимый ток стабилизации: 3 мА
Максимально допустимый ток стабилизации: 45 мА
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт
Рабочий интервал температуры окружающей среды: -60… +125 °С- Отзывы
