9.4. Двуполярные интегральные стабилизаторы напряжения

Микросхемы 142ЕН6А, 142ЕН6Б, К142ЕН6А–К142ЕН6Г представ-ляют собой интегральные двуполярные стабилизаторы напряжения с фиксированным выходным напряжением, выполненные по планарной диффузионной технологии с изоляцией диэлектриком. Микросхемы предназначены для использования в стабилизированных блоках питания радиоэлектронной аппаратуры. Каждая из них состоит из двух стабилизаторов – плеч: у плюсового плеча регулирующий элемент включен в плюсовой провод (по отношению к общему проводу), а у минусового в минусовой. Конструктивно микросхемы оформлены в прямоугольном металло–керамическом корпусе 41116.8–2 с восемью жесткими пластинчатыми выводами (рис.46). Для отвода тепла и крепления микросхемы предусмотрены теплоотводящий фланец с двумя крепежными отверстиями

рис. 46

В последнее время [82] предприятия электронной промышленности начали производство микросхемы КР142ЕН6 в пластмассовом корпусе 1102.

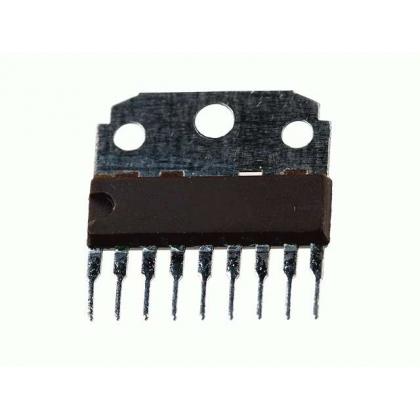

9–5, снабженном теплоотводящем фланцем, с выводами, расположенными в один ряд на нижней грани рис.46. По схеме и основным параметрам эта микросхема не отличается от К142ЕН6 (корпус 4116.8–2). Цоколевка микросхемы КР142ЕН6 следующая: вывод 1 – вход сигнала регулировки выходного напряжения обоих плеч; вывод 2 – выход минусового плеча; вывод 3 – вход минусового плеча; вывод 4 – общий; вывод 5 – подключение цепи коррекции плюсового плеча; вывод 6 – свободный; вывод 7 – выход плюсового плеча; вывод 8 – вход плюсового плеча; вывод 9 – подключение цепи коррекции минусового плеча.

Основная схема включения стабилизаторов 142ЕН6А, 142ЕН6Б, К142ЕН6А – К142ЕН6Г показана на рис. 47. В этом случае обеспечивается фиксированное выходное напряжение 2 ´ 5 В. На рис. 48 изображена схема включения стабилизатора, позволяю-щая регулировать выходное напряже-ние плеч в пределах от 2´(4,5. ..5) В

Рис. 47 до 2´(12…15) В, а на рис. 49 – в пределах от 2´(15…18) B до 2´(25…27,5) В.

Рис. 48 Рис. 49

При всех условиях эксплуатации емкость входных конденсаторов С1, С2 должна быть не менее 2,2 мкФ для танталовых и не менее 10 мкФ для алюминиевых оксидных конденсаторов, а емкость выходных – 1 мкф для танталовых и 10 мкФ для алюминиевых. Длина соединительных проводников от входного конденсатора до микросхемы не должна быть более 70 мм. При наличии сглаживающего фильтра между выпрямителем и стабилизатором в том случае, если между выходным конденсатором фильтра и микросхемой нет коммутирующих устройств, приводящих к нарастанию входного напряжения, и его емкость и условия монтажа удовлетворяют указанным выше условиям, этот конденсатор может служить входным для стабилизатора. Корректирующие конденсаторы

С3, С4 следует использовать керамические.

Основные электрические параметры двуполярных интегральных стабилизаторов напряжения приведены в табл. 3.

Таблица 3

параметр микросхема	U вх , В min…max	Uвых , В при Uвх 2´20	Iвых , А	Кu , %/В	КI , %/A
КР142ЕН15А	2´10. ..2´30	2´(14,5…15,5)	0,1	0,01	0,4
КР142ЕН15Б	2´10…2´30	2´(14,5…15.5)	0,2	0,01	0,4
142ЕН6А	2´10…2´40	2´(14,7…15,3)	0,2	0,0015	0,09
К142ЕН6А	2´10…2´40	2´(14,7. ..15,3)	0,2	0,3*	0,02*
142ЕН6Б	2´10…2´40	2´(14,5…15.3)	0,2	0,05	0,08
К142ЕН6В	2´10…2´40	2´(14,7…15,3)	0,2	0,0025	0,3
К142ЕН6Г	2´10. ..2´40	2´(14…..16)	0,2	0,0075	0.3
параметр микросхема КР142ЕН15А	aiUвых,%/С 0,01	Ксг, дБ 73	UПД,В плечо + плечо– 3 –	Рmax, Вт 0,8
КР142ЕН15Б	0,01	70	3,5 –	0,8
142ЕН6А	0,01	45	2,2	5
К142ЕН6А	0,02	30*	– –	–
142ЕН6Б	0,01	42	2,2 2,5	5
К142ЕН6Б	0,02**	30**	– –	–
К142ЕН6В	0,02	30	– 3,2	5
К142ЕН6Г	0. 02	30	2,7 3,2	5

*для К142ЕН6А; **для к142ЕН6Б.
