Переходник для микросхем. Корпус Dip16 на SO16.
Доброго дня всем. Часто бывает нужно заменить на плате микросхему или например, сборку транзисторов, в корпусе типа SO. Он выглядит так:

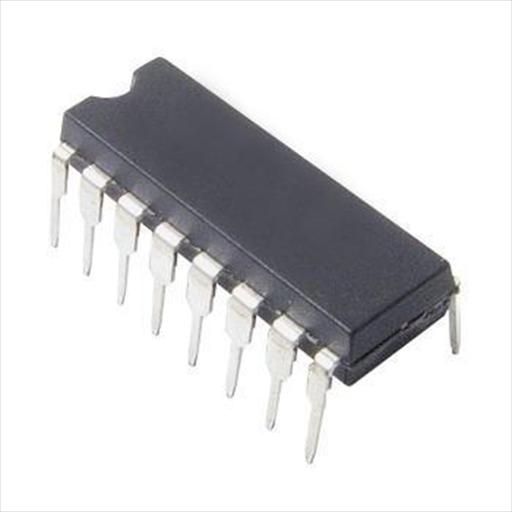

Но под рукой или у поставщиков только в корпусе DIP, таком:
Напрямую впаять их весьма непросто, из-за различий размеров и шага выводов — 2,54 мм против 1,27. Остается либо вешать микросхему на проводах, либо ставить ее на переходник. Выбрал второй вариант, поэтому была разработана печатная плата и заказана у продавца данного магазина. На днях выпала возможность попробовать переходник в работе.
Немного о заказе в этом магазине. В этом магазине я заказывал изготовление около десятка плат — платы делают отлично, все на высоте — и качество текстолита, и отверстия и лак и шелкография. За все время лишь однажды возникли непонятки по изготовлению полигона на плате, но тут скорее трудности перевода были.
Механизм заказа такой: готовите Гербер-файлы вашего проекта, я делал плату и герберы в «народной» программе радиолюбителей Sprint-Layout 6.
OK dear,
1.Quotation (one time effective only)
It’s $25 for 50pcs PCB with Special Line Free Shipping. (Special Line is recommended, faster and safer than ePacket/China/HongKong/Singapore Post)
(2Layers FR4 1.6mm 1oz Green HASL Lead Time 3-4Day)
2.Payment
When paying, if choose 25pcs, the price changes to $25; it’s just a pay link, we will delivery 50pcs PCB for you.
В нем, в первом пункте, мы видим цену за партию, а также характеристики будущей платы. Во втором пункте он дает ссылку, перейдя по которой, мы, в моем случае, выбираем количество 25 штук.
Дальше оплата как обычно.
Платы приходят обычно в коробке, сами платы в вакуумном пакете:
Получив эту партию, понял, что ошибся с обозначением, изначально планировал сделать Dip20 на SO20, но остановился на Dip16 на SO16. В Приложенных файлах все исправлено.
Вернемся к переходнику. Помимо платы нам понадобятся Соединители штыревые угловые, их обозначение PLLD1.27-40S. Это угловые штырьки с нужным нам шагом 1,27мм. Я брал линейку на 40 выводов, так дешевле, обошлась в 45р., 2 ряда по 20 выводов и отсекал нужную часть канцелярским ножом. Обязательно проверьте, как штырьки паяются, мне попались такие, которые пришлось лудить активным флюсом
Дальше все стандартно — припаиваем соединитель штыревой на контактные площадки на печатной плате. Надеваем на них нашу плату переходника. Ее можно отрезать по количеству выводов или оставить как есть, на свое усмотрение. Припаиваем соединитель к с центральными отверстиями в плате переходника. Вставляем микросхему и паяем ее, удобнее сверху, там сделана металлизация контактов.
В конечном итоге мой переходник выглядит так:
Максимальная высота готового переходника 5,3 мм.
Всем удачи в творчестве!
Ссылка на скачивание подготовленных файлов для изготовления переходника yadi.sk/d/N50hx4hi3PBMms
