Содержание

Как определить короткое замыкание

Причины появления

При образовании контакта между двумя потоками зарядов возникает огромная сила тока, которой характеризуется КЗ. Так как это резкое возрастание энергии происходит из-за появления ударного электрического импульса, то, согласно закону Джоуля — Ленца, появившаяся мощность имеет высокую степень выделения тепла.

Причина такого явления заключается в нарушении изоляционных свойств проводников. Это может произойти из-за естественного износа или возникновения аварийных ситуаций в работе электрооборудования. На практике это обозначает непосредственный контакт между нулевым и фазовым проводом.

Но провода необязательно должны соприкоснуться между собой. Мгновенный рост силы тока также возникает, если между ними появляется проводящее тело или среда с ничтожно малым сопротивлением, например, проводящий предмет, вода или влажный воздух. Такую ситуацию называют пробоем. Можно выделить следующие причины возникновения КЗ:

Перенапряжение. При превышении физических параметров электролинии, когда по проводнику проходит большая сила тока, его сопротивление оказывается для неё большим, поэтому происходит интенсивное выделение тепла. Проводник греется, передавая тепло изоляционному слою, который растрескивается и разрушается. Появление высокого напряжения может быть вызвано как природными явлениями (ударом молнии), так и ошибками в работе электроприборов или источников энергии.

Естественное старение изоляции. Любая изоляция имеет свой ресурс, который сокращается при нахождении в агрессивной окружающей среде, например, при перепадах температуры.
Механическое повреждение: перетирание, повреждение при выполнении строительных работ, результат действия грызунов.
Ошибка монтажа

Неосторожное обращение с токоведущими частями оборудования, нарушения в укладке кабеля (сгибание под острым углом, пересечение проводов).
Неправильная коммутация электрооборудования или кабелей. Происходит из-за действий человека

Это может быть связано с неудачным ремонтом, ошибкой соединения проводов или электролиний, использованием сломанных устройств.

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена.

Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

Выключатели для защиты от короткого замыкания.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

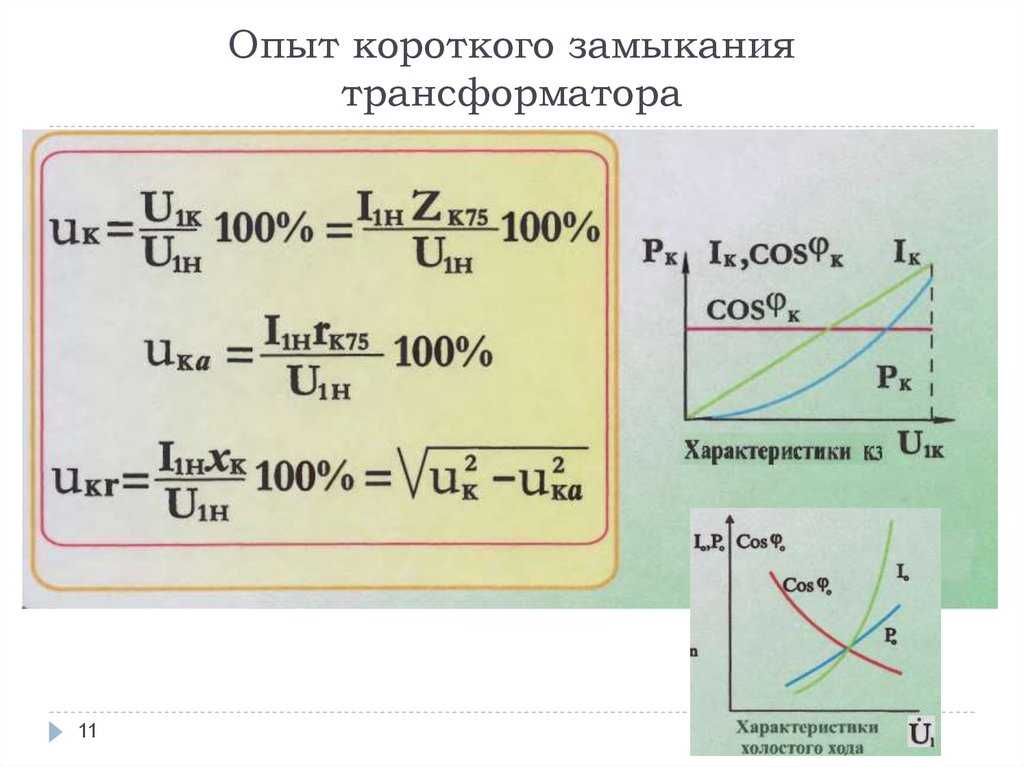

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Защита блока питания от короткого замыкания.

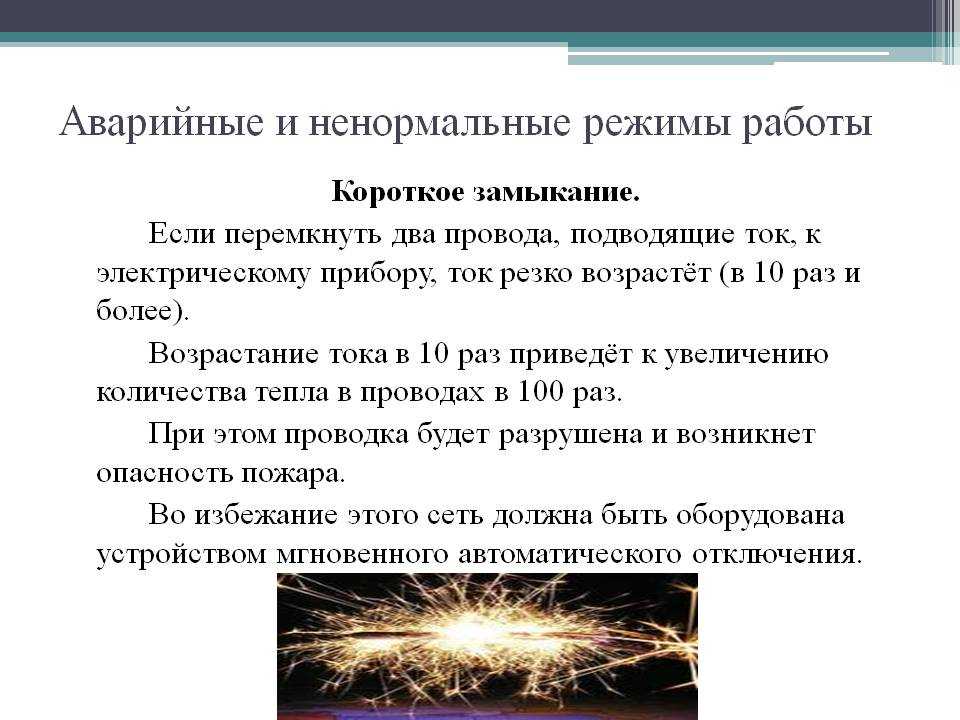

Что же такое короткое замыкание?

Пример: Локомотив должен доставить груз, допустим из города Нижний Новгород в такой  мегаполис  как Москва. Путь состава должен быть длинным.  Локомотив, таща за собой 50 вагонов угля, набирает большую скорость. Но вдруг, в городе Владимир диспетчер совершает роковую ошибку, переключив стрелку на путь, где находится другой состав — аварии не миновать.

Состав набравший большую скорость быстро не остановить. Наглядный пример может показаться примитивным, но хочется показать принцип лежащий в основе – это сила, мощь, использованная не по назначению, несущая разрушение. Путь следования локомотива с множеством вагонов оказался коротким, не завершенным, не достиг цели.

Защита от токов короткого замыкания

Как мы выяснили, токи КЗ весьма опасны, прежде всего с точки зрения пожарной безопасности. Поэтому необходимо построить защиту от токов короткого замыкания, то есть установить в щите автоматические выключатели. Автоматические предохранители устроены так, что в случае короткого замыкания рост тока КЗ приводит к срабатыванию электромагнитного расцепителя мгновенного действия, который разъединяет электрическую цепь без ущерба для себя.

Для того, чтобы после устранения короткого замыкания снова включить электричество, необходимо просто нажать на белую кнопку (красная служит для выключения) или перекинуть вверх опустившийся при срабатывании предохранителя рычажок.

Правила монтажа электропроводки предусматривают расчет нагрузки и токов, идущих через автоматы защиты. Понятно, что предохранитель должен срабатывать при значениях тока, выбранных с солидным запасом. Иначе случайные небольшие колебания напряжения в сети (а следовательно, и тока) будут приводить к постоянному ложному срабатыванию защиты. С другой стороны, запас не должен быть и слишком велик, чтобы действия тока не причинило вреда сети раньше, чем произойдет отсечка.

Возгорание изоляции кабеля.

Автоматический предохранитель защищает внутреннюю и внешнюю сеть

Заметим, что автоматические предохранители, установленные в начале каждой домовой линии (рабочей группы), защищают от короткого замыкания не только домовую сеть, но и наружную. В самом деле, если бы их не было, то аварийное короткое замыкание привело бы к выходу из строя трансформаторной подстанции, а вернее, электрического силового щита более высокого уровня, так что электричества лишилось бы значительное количество пользователей, да и без вызова аварийной службы было бы не обойтись. А при наличии «автомата» достаточно включить его после срабатывания (удалив, конечно, причину короткого замыкания).

Становится понятна и необходимость нескольких линий в доме: если одна линия вылетела, в запасе есть другие. Кстати, отсюда вывод: удобно, если от каждой рабочей группы питается лампочка аварийного освещения в районе счетчика или аварийная розетка, в которую можно включить переносную лампу.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа – трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

  • Плавкие предохранители (применяются в том числе в бытовых электроприборах).
  • Автоматические выключатели.
  • Стабилизаторы напряжения.
  • Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

  • Устройствами релейной защиты и другим отключающим оборудованием.
  • Понижающими трансформаторами.
  • Распараллеливанием цепей.
  • Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Вот еще одно яркое объяснение, что такое короткое замыкание

В нормальном режиме работы ток в проводке между фазным и нулевым проводами протекает через нагрузку, которая этот ток ограничивает на безопасном для проводки уровне. При разрушении изоляции ток протекает, минуя нагрузку, сразу между проводами. Такой контакт, называется коротким, поскольку происходит помимо электроприбора.

Вспомним закон Ома: I = U/R, что словами, обычно, произносится так: «Ток в цепи прямо пропорционален напряжению, и обратно пропорционален СОПРОТИВЛЕНИЮ»

Именно на СОПРОТИВЛЕНИЕ здесь и стоит обратить внимание

Сопротивление ТПЖ электропроводки, как правило, невелико, поэтому им можно пренебречь, считать его равным нулю. Согласно законам математики деление на ноль невозможно, а результат будет стремиться к бесконечности. В случае короткого замыкания к этой самой бесконечности будет стремиться ток в цепи.

Конечно, это не совсем так, провода имеют какое-то конечное сопротивление, поэтому до бесконечности ток, конечно же, не дойдет, но будет достаточной силы, чтобы произвести разрушительное действие, достаточно мощный взрыв. Возникает вольтова дуга, температура которой достигает 5000 градусов по Цельсию.

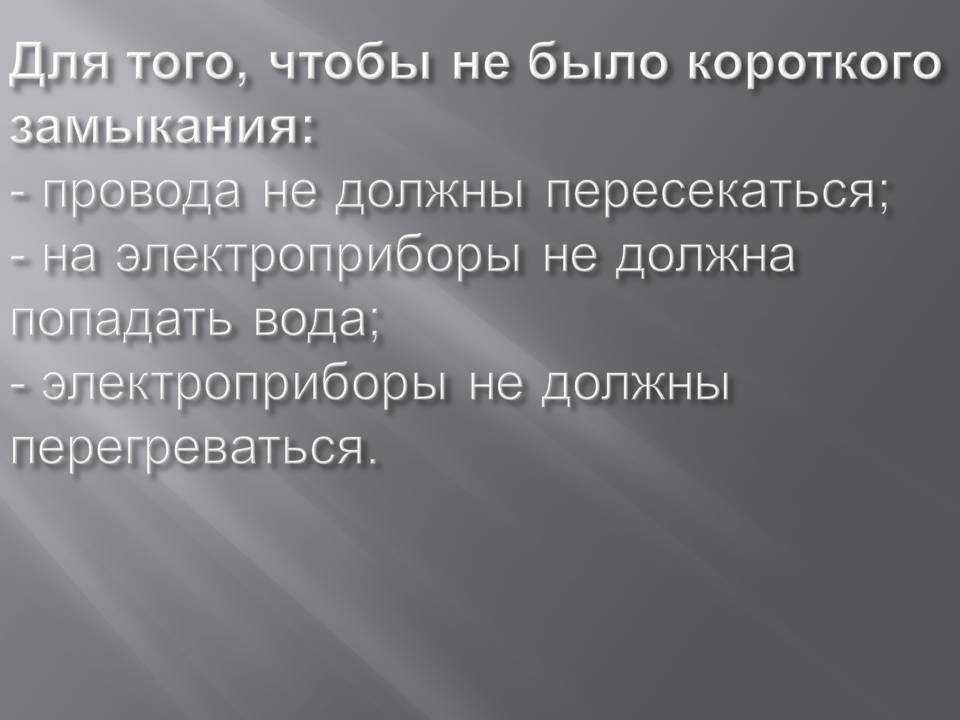

Меры профилактики по предотвращению КЗ

Предотвратить возникновение коротких замыканий в значительной степени помогают меры предосторожности и профилактические мероприятия

Наиболее важными из них являются следующие:

Перед тем как найти короткое замыкание в проводке, следует обращать внимание на заметное искрение или треск в розетке и выключателях, сопровождающиеся запахом горелой пластмассы. Именно эти факторы чаще всего приводят к аварийному режиму

В таких случаях нужно обязательно заменить неисправные установочные изделия.
Перед прокладкой новых проводов нужно заранее рассчитать мощность потребителей, которые будут использованы в данной сети. Правильно выбранное сечение предохраняет кабели от излишних перегрузок. В процессе монтажа проводка не должна быть перекручена. Кабели укладываются параллельно, а между ними оставляется свободное пространство.
При выполнении ремонтных работ, связанных со сверлением стен, необходимо заранее уточнить места прокладки кабельных линий.
Установка средств автоматической защиты позволит избежать негативных последствий, за счет отключения линии в момент КЗ.
Не реже 2-3 раз в год проводить плановые осмотры, выключателей, розеток, распределительных коробок, откуда расходятся провода и мощного оборудования. Проводку с алюминиевыми жилами по возможности лучше устраняем и меняем, поскольку этот материал при нагревании увеличивает сопротивление цепи, вызывая увеличенный нагрев, замыкание и расплавление кабельных линий.
При поиске короткого замыкания все действия с проводкой и электрическими приборами следует выполнять при строгом соблюдении техники безопасности. Выполняя рекомендации специалистов и точно соблюдая порядок действий, вполне возможно не только самостоятельно обнаружить аварию, но также исправить все ее последствия.

Неполадки в электросети являются частой причиной поломки электроприборов. Одно из распространенных негативных явлений – короткое замыкание. Оно опасно не только для техники, но и для самого дома, так как может привести к возгоранию. Бороться с КЗ можно с помощью предохранителей и автоматов защиты в активной цепи. Но в случае обесточенного провода или прибора поиск замыкания усложняется. Есть разные способы обнаружения и устранения дефекта сети.

Последствия и защита

Самая большая неприятность, которая может возникнуть во время КЗ, — это возникновение пожара. Образовавшийся избыток тепла вызывает возгорание изоляции и близко расположенных горючих веществ. Кроме того, при пробое возникает электрическая дуга, представляющая собой открытый источник огня. При этом она может воспламенить рядом находящиеся предметы.

Если в зону действия замыкания попадает человек, то он подвергается удару большой силы тока. Это приводит к выделению организмом тепла и последующему сгоранию тела.

К менее значимым последствиям можно отнести возникновение электрического поля большой величины и электромагнитного удара, которые негативно воздействуют на электронные узлы и блоки радиоаппаратуры, а также электродвигатели. Появление КЗ приводит к перекосу фаз в электросети, что вызывает в ней всплеск напряжения, а это ведёт к поломкам блоков питания электрических устройств, подключённых к ней.

Для предотвращения последствий при конструировании электрических систем используются специальные устройства и мероприятия по защите. К таким мерам относят:

  • периодическое испытание изоляции оборудования и линий электропередач;
  • использование техники или электропроводки с повышенным классом защиты в потенциально опасных местах, например, применение высококачественных диэлектриков или не поддерживающей горение двойной изоляции;
  • установка предохранителей, перегорающих при достижении тока опасной величины;
  • использование громозащиты, автоматических и дифференциальных выключателей, устройств контроля напряжения.

Преднамеренное использование

Непреднамеренное возникновение КЗ несёт в себе опасности и неприятности, но контролируя его, можно извлечь выгоду. Благодаря этому появилась электродуговая сварка. Одна обмотка трансформатора подключается к свариваемой детали, образуя с ней постоянный контакт, а вторая соединяется с электродом. При его прикосновении к детали возникает КЗ с образованием дуги и выделением тепла. Именно эта дуга и применяется для расплавления металлов. Но если электрод «прилипнет» к металлу, то вся используемая мощность начнёт выделяться на преобразователе, что приведёт к его межвитковому замыканию.

Другое применение явления используется в короткозамыкателях — устройствах, оборудованных автоматическими выключателями. При возникновении необходимости быстро отключить линию электропередачи происходит её замыкание, на которую реагирует электромеханическое устройство, отключающее участок.

Индукционные виброметры и сейсмоприёмники в основе своей работы используют КЗ, что позволяет демпфировать механические колебания. Часто режим пробоя используется при соединении усилительных каскадов в электронике, например, каскодных усилителей. Цепи питания электронных плат тоже работают в режиме КЗ для переменного тока. На их линиях питания устанавливаются шунтирующие блокировочные конденсаторы. Предназначены они для снижения самовозбуждения усилительных каскадов, помех и сбоев кодов в цифровых устройствах.

Подводя итоги, можно отметить важные аспекты электрических процессов. Для того чтобы возник ток, должна появиться разность потенциалов, а затем физическое их соединение. Тогда заряд начнёт передаваться из одной точки в другую, встречая на своём пути сопротивление. На нём будет выделяться энергия, которая используется для каких-либо процессов. Образованная мощность характеризуется полезной работой. Но если на своём пути ток не встретит препятствия, то при соединении двух потенциалов вся мощность выделится на этом пути. В результате она преобразуется в тепловую энергию и частично в световую.

Это и есть принцип возникновения КЗ, а также явлений, сопровождающих его, — чрезмерного нагрева и световой вспышки. При возникновении такого режима ток в цепи намного превышает номинальные значения (из-за отсутствия сопротивления), что и приводит к выходу из строя источника энергии и её приёмника в электрической цепи.

Проверка электропроводки

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Если в проверяемой линии автомобильной проводки присутствует короткое замыкание, то в момент включения лампочка загорится ярким светом на полную мощность. Когда она подключена к исправной линии, то свечение будет тусклым, поскольку ток на этом участке имеет номинальное значение. Так методом исключения можно поочередно узнать состояние всех потребителей. Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Тем не менее, тестером, если он есть в наличии, можно проверить участки, находящиеся в свободном доступе и существенно сократить поиски. Эти задачи уже более сложные и требуют вмешательства квалифицированных автомобильных электриков. Кроме того, водителю потребуются знания и навыки разборки и сборки различных элементов авто, правила пользования обычным и специальным инструментом.

Как найти короткое замыкание

Что такое короткое замыкание, его виды и причины возникновения

Что такое ток короткого замыкания

Причины возникновения короткого замыкания

Как рассчитать ток короткого замыкания

Режим короткого замыкания

Короткое замыкание, методы его поиска

Рассмотрим случай, когда у вас перегорает предохранитель. Существует несколько видов короткого замыкания, в первом случае у вас предохранитель сгорает моментально, сразу после его установки в блок предохранителей или в течении короткого промежутка, в считанные моменты после установки, но не моментально.Это означает, что в первом случае, проводник по которому идёт «плюс» имеет прямой непосредственный контакт с «массой» корпусом автомобиля, такой вариант немного проще в поиске неисправности. Всегда труднее выявлять причину неисправности, когда она слабая или имеет спонтанный характер, склонность то к появлению, то к исчезновению.

При поиске короткого замыкания, самое главное определить на каком участке цепи происходит замыкание. Рекомендую вам при поиске вооружится контрольной лампочкой, длинным куском провода, книгой или электрической схемой с электрооборудованием вашего автомобиля. Если у вас перегорает предохранитель, значит короткое замыкание расположено на участке цепи от блока предохранителя к тому устройству которое запитывается от этого предохранителя.

Как правило само короткое замыкание происходит или на пути к этому устройству в проводке, в местах соединения проводки с этим устройством или в самом устройстве. Таким образом определив номер предохранителя, посмотрите, за какие цепи отвечает этот предохранитель и по возможности отключите все потребители электроэнергии в местах где проводка подходит к ним.

Я написал «по возможности», потому что не все потребители электроэнергии легко доступны, а многие расположены в местах, где эту процедуру сможет произвести только специалист или человек уже сталкивавшийся с этим. Например: если вы определите что у вас замыкание в цепи указателей поворотов или аварийной сигнализации автомобиля ВАЗ 2105, нужно будет отсоединить штекерную колодку от выключателя аварийной сигнализации, которая расположена справа на рулевой колонке, если при её отключении и установлении предохранителя, короткое замыкание пропадает, нужно идти дальше по проводке, а реле указателей поворотников и аварийной сигнализации, расположено под приборной панелью, снять которую в одиночку я вам не советую, если у вас такого опыта не было.

Выше я советовал при поиске воспользоваться контрольной лампочкой и куском провода, сейчас поясню зачем. Как мы определили короткое замыкание — это когда проводка или какая то часть устройства, соединяется или имеет контакт с массой автомобиля, делаем цепь соединяя длинный провод с «плюсом» аккумулятора и контрольной лампочкой, впрочем это может быть просто контрольная лампочка с длинной одной частью. При поиске короткого замыкания аккумулятор у вас должен быть отсоединён, но в данном случае, вам нужно будет полностью всё отсоединить от «плюса», а масса «минус» должна быть подсоединена к автомобилю.

Подсоединяем второй вывод нашей контрольной лампы к блоку предохранителей, соединяем его с местом, откуда выходит этот самый образовавшийся минус, так как при вставке предохранителя он у нас сразу перегорает, значит на одном выходе образуется минус, а на второй как и положено подходит положительное напряжение. При подсоединении лампочки на этот вывод, она у нас в случае короткого замыкания, сразу ярко загорится, теперь будем по схеме отключать все потребители электроэнергии, которые запитаны на этот предохранитель. И будем наблюдать за поведением лампочки, за тем как она горит, как только мы отсоединим устройство, дающее короткое замыкание, лампочка должна или погаснуть или тускней светить, что будет соответствовать тому, что мы нашли причину короткого замыкания.

Профилактика КЗ

Выполнить профилактические действия безопаснее, надежнее и дешевле, чем восстанавливать проводку после КЗ. Периодически нужно проверять розетки. Если они начинают искрить, нужно их ремонтировать или менять.

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя. Также при соединении надо правильно выбрать способ создания контакта и приобрести заранее необходимое оборудование. Нельзя соединять провода методом скрутки.

Если надо сверлить стену, следует проверить место самодельным металлоискателем или изучить схему электропроводки. Таким образом можно обнаружить кабель скрытой проводки, который мастер мог бы случайно повредить.

Опасность и последствия

Чтобы понять, какую опасность представляет КЗ, достаточно узнать о возможных последствиях короткого замыкания. Для этого перейдем к краткому перечню, составленному по статистическим данным Ростехнадзора:

  • Возникновение возгорания в месте механического соприкосновения неизолированных элементов оборудования или электрической сети часто становится причиной пожара.
  • Понижение уровня напряжения электрического тока в зоне замыкания вызовет сбой в работе электрооборудования. О последствиях пониженного напряжения можно подробно узнать в одной из публикаций на нашем сайте.
  • Как видно из приведенной выше таблицы 1, на долю симметричных замыканий (К(З)) приходится не более 5%, это означает, что во всех остальных случаях придется иметь дело с сетевой асимметрией, более известной под названием «перекос фаз». Последствия такого режима мы уже рассматривали в более ранней публикации.
  • Возникновение различных системных аварий, вызывающих отключение потребителей энергосистемы до устранения короткого замыкания.

Как найти короткое замыкание в проводке

Как правило, поиск замыкания происходит уже после того, как выбило пробки или автоматический выключатель.

Тут есть несколько вариантов:

  • внешний осмотр;
  • использование специальных приборов;
  • исключением;
  • по звуку;
  • по запаху.

Внешний осмотр при коротком замыкании

Если вы обнаружили, что повреждена изоляция или соприкосновение двух оголенных жил – можете считать, что причина найдена.

Обычно, такие повреждения можно найти в распределительных коробках, выключателях или розетках, где соединяются провода.

Заметили обгорелую оболочку – это и есть неисправность.

Как найти короткое замыкания, используя приборы

Использовать для этого лучше мегаомметр или мультимерт. Они быстро проверят сопротивление в цепи.

Подключите один провод прибора к фазе, а другой к заземлению (к нулю).

Если прибор показывает ноль – проводка в норме. Все, что выше нуля свидетельствует о соприкосновении контактов.

Стоит учесть, что мультиметр имеет маленькое сопротивление, поэтому определить короткое замыкание с его помощью не всегда возможно.

Как найти замыкание методом исключения

Тут все просто, но способ эффективен в случае вины электроприбора.

Когда у вас выбило выключатель, выключите всю технику от электричества.

Затем включите автомат и начинайте подключать каждый из приборов.

Как найти короткое замыкание по звуку и запаху

При замыкании контактов можно услышать потрескивание. Главное иметь хороший слух. По запаху гари пластмассы и легкого дымка вы легко найдете обрыв проводки в доме.

Короткое замыкание — определение термина

Термин и определение

случайный или преднамеренный проводящий путь между двумя или более проводящими частями, принуждающий разность электрических потенциалов между этими проводящими частями становится равной или приближаться к нулю.

Еще термины по предмету «Электроника, электротехника, радиотехника»

Планарная технология (Planar teehnology)

совокупность способов изготовления полупроводниковых приборов путем формирования их структур с одной (рабочей) стороны полупроводниковой пластины (подложки).

Уrол опережения импульсов управления (Тrigger advance angle)

время, выраженное в угловых единицах измерения, на которое импульс управления опережает момент начала отсчета, за который в преобразователях принимается момент прохождения через нуль коммутирующеrо напряжения.

Шунтирующее- плечо (By-pass arm)

вспомогательное вентильное плечо, обеспечивающее путь для протекания тока в течение интервала времени, в котором ни одно главпое плечо не является проводящим и отсутствует энерrообмен между источником питания и нагрузкой.

Похожие

  • Опыт короткого замыкания
  • Режим короткого замыкания
  • Напряжение короткого замыкания трансформатора
  • Сопротивление короткого замыкания четырехполюсника
  • Режим короткого замыкания (ФЭПП)
  • Импульс тока короткого замыкания
  • Мощность короткого замыкания контактной машины
  • Режим короткого замыкания асинхронного двигателя
  • Режим короткого замыкания электрической цепи
  • Ток короткого замыкания интегральной микросхемы
  • Замыкание
  • Напряжение короткого замыкания трансформатора (lmpedance voltage)
  • Испытатель коротких замыканий тяговой подстанции железной дороги
  • Режим короткого замыкания фотоэлектрического полупроводникового приемника излучения
  • Замыкание стрелки
  • Местное замыкание
  • Замыкание (closure)
  • Замыкание (множества)
  • Замыкание (операция)
  • Линейное замыкание

Смотреть больше терминов

Научные статьи на тему «Короткое замыкание»

Виды, причины и последствия коротких замыканий Определение 1 Короткое замыкание – это не предусмотренное. ..
, а также двухфазное на землю. для электрических машин характерны межвитковое короткое замыкание (замыкание
Методы и особенности расчета токов короткого замыкания Расчет токов короткого замыкания проводится с…
точек короткого замыкания, определяется вид короткого замыкания, сопротивления схем замещения….
замыкания – это отношение ударного тока короткого замыкания к амплитуде периодической части короткого

Статья от экспертов

Материал посвящен исследованию режима короткого замыкания судового трансформатора напряже-ния. Произведен расчет сопротивления обмоток и расчет первичного напряжения трансформатора при коротком замыкании. Сделан обобщенный расчет потерь в режиме короткого замыкания.

Научный журнал

Creative Commons

замыкание между фазами составляющей электросети или электрической установки, а также короткие замыкания. ..
опасность представляет собой динамическое и термическое действие тока короткого замыкания не только…
Чтобы предотвратить развитие аварии необходимо знать значения токов всех видов короткого замыкания….
Такие повреждения не являются короткими замыканиями, потому что токи замыкания циркулируют в контурах…
замыкания до места короткого замыкания).

Статья от экспертов

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

  • 📝 Напиши термин
  • ✍️ Выбери определение из предложенных или загрузи свое
  • 🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Возможность создать свои термины в разработке

Еще чуть-чуть и ты сможешь писать определения на платформе Автор24. Укажи почту и мы пришлем уведомление с обновлением ☺️

ГОСТ 26522-85. Короткие замыкания в электроустановках термины и определения (76479)


ГОСТ 26522-85

У

Группа Е00

ДК 621.3.001.4:006.354

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОРОТКИЕ ЗАМЫКАНИЯ В ЭЛЕКТРОУСТАНОВКАХ

Термины и определения

Short circuits in electrical installations. Terms and definitions

МКС 01.040.29

ОКСТУ 3401

Постановлением Государственного комитета СССР по стандартам от 16 апреля 1985 г. № 1091 дата введения установлена 01.07.86

ПЕРЕИЗДАНИЕ. 2005 г.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области коротких замыканий в электроустановках.

Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов- синонимов стандартизованного термина запрещается.

Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях исключающих возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.

В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, и, соответственно, в графе «Определение» поставлен прочерк.

В стандарте приведен алфавитный указатель содержащихся в нем терминов.

Термины и определения видов замыканий приведены в справочном приложении 1. Схемы и условные обозначения видов коротких замыканий и замыканий в электроустановках приведены в справочном приложении 2. Кривые изменения составляющих тока короткого замыкания во времени приведены в справочном приложении 3.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым.

Термин

Определение

Виды коротких замыканий

1. Короткое замыкание в электроустановке

Короткое замыкание

Замыкание, при котором токи в ветвях электроустановки, примыкающих к месту его возникновения, резко возрастают, превышая наибольший допустимый ток продолжительного режима.

Примечания:

  1. Замыканием называют всякое случайное или преднамеренное, не предусмотренное нормальным режимом работы, электрическое соединение различных точек электроустановки между собой или землей.

  2. Следует отличать данное понятие термина от другого его понятия, не используемого в настоящем стандарте, означающего действие, приводящее к электрическому соединению между собой различных точек, например замыкание контактов, замыкание цепи

К

  1. Короткое замыкание на землю в электроустановке

  2. Короткое замыкание с землей в электроустановке

  3. Однофазное короткое замыкание на землю

Однофазное короткое

замыкание

  1. Двухфазное короткое замыкание

  2. Двухфазное короткое замыкание на землю

  3. Двухфазное короткое замыкание с землей

  1. Двойное короткое замыкание на землю в электроустановке

  2. Трехфазное короткое замыкание

  3. Трехфазное короткое замыкание на землю

  4. Трехфазное короткое замыкание с землей

ороткое замыкание в электроустановке, обусловленное соединением с землей какого-либо ее элемента

Короткое замыкание в электроустановке, сопровождающееся контактированием точки короткого замыкания с землей

Короткое замыкание на землю в трехфазной электроэнергетической системе с глухо или эффективно заземленными нейтралями силовых элементов, при котором с землей соединяется только одна фаза

Короткое замыкание между двумя фазами в трехфазной электроэнергетической системе

Короткое замыкание на землю в трехфазной электроэнергетической системе с глухо или эффективно заземленными нейтралями силовых элементов, при котором с землей соединяются две фазы

Двухфазное короткое замыкание в трехфазной электроэнергетической системе с незаземленными или резонансно-заземленными нейтралями силовых элементов, сопровождающиеся контактированием точки короткого замыкания с землей

Совокупность двух однофазных коротких замыканий на землю в различных, но электрически связанных частях электроустановки

Короткое замыкание между тремя фазами в трехфазной электроэнергетической системе

Короткое замыкание на землю в трехфазной электроэнергетической системе с глухо или эффективно заземленными нейтралями силовых элементов, при котором с землей соединяются три фазы

Трехфазное короткое замыкание в трехфазной электроэнергетической системе с незаземленными или резонансно-заземленными нейтралями силовых элементов, сопровождающееся контактированием точки короткого замыкания с землей

К

  1. Короткое замыкание между ветвями обмотки одной фазы

Межветвевое короткое

замыкание

  1. Короткое замыкание между катушками или секциями обмотки одной фазы

Межкатушечное или

межсекционное короткое

замыкание

  1. Межвитковое короткое замыкание

  2. Повторное короткое замыкание

  3. Видоизменяющееся

короткое замыкание

  1. Устойчивое короткое замыкание

  2. Неустойчивое короткое замыкание

ороткое замыкание между разными витками одной катушки или секции обмотки электрической машины, трансформатора или электрического аппарата

Короткое замыкание в электроустановке при автоматическом повторном включении коммутационного электрического аппарата поврежденной цепи

Короткое замыкание в электроустановке с переходом одного вида короткого замыкания в другой

Короткое замыкание в электроустановке, условия возникновения которого сохраняются во время бестоковой паузы коммутационного электрического аппарата

Короткое замыкание, в электроустановке, условия возникновения которого самоликвидируются во время бестоковой паузы коммутационного электрического аппарата

19. Симметричное короткое

Короткое замыкание в электроустановке, при котором все ее

замыкание

фазы находятся в одинаковых условиях

20. Несимметричное

Короткое замыкание в электроустановке, при котором одна из ее

короткое замыкание

фаз находится в условиях, отличных от условий других фаз

21. Удаленное короткое

Короткое замыкание в электроустановке, при котором амплитуда

замыкание

периодической составляющей тока данного источника энергии в начальный и в произвольный моменты времени практически одинаковы

22. Близкое короткое

Короткое замыкание в электроустановке, при котором амплитуда

замыкание

периодической составляющей тока данного источника энергии в начальный и в произвольный моменты времени существенно отличается

23. Неудаленное короткое

Близкое короткое замыкание на присоединенной к выключателю

замыкание

воздушной электрической линии, находящееся от него на

расстоянии от нескольких сотен метров до нескольких километров, при котором условия отключения существенно утяжеляются

Режимы короткого замыкания в электроустановках и их параметры

24. Режим короткого Режим работы электроустановки при наличии в ней короткого замыкания замыкания

электроустановки

Режим короткого замыкания

25. Режим работы

Режим работы электроустановки непосредственно перед

электроустановки, предшествующий короткому замыканию Предшествующий режим

моментом возникновения короткого замыкания

26. Установившийся режим

Режим короткого замыкания электроустановки, наступающий

короткого замыкания

после затухания во всех цепях свободных токов и прекращения

электроустановки

изменения напряжения возбудителей синхронных машин под действием автоматических регуляторов возбуждения

27. Переходный процесс в

Процесс перехода от одного установившегося режима

электроустановке

электроустановки к другому

28. Электромагнитный

Переходный процесс, характеризуемый изменением значений

переходный процесс в электроустановке

только электромагнитных величин электроустановки

29. Электромеханический

Переходный процесс, характеризуемый совместным изменением

переходный процесс в

значений электромагнитных и механических величин,

электроустановке

определяющих состояние электроустановки

30. Режим нормального

Режим работы синхронной машины при коротком замыкании в

напряжения синхронной

электроэнергетической системе, когда напряжение на выводах

машины при коротком

машины поддерживается равным напряжению нормального

замыкании

Режим нормального

замыкания

режима

31. Режим подъема

Режим работы синхронной машины при коротком замыкании в

возбуждения синхронной

электроэнергетической системе, когда ток возбуждения машины

машины при коротком

под действием автоматического регулятора возбуждения

замыкании

Режим подъема возбуждения

продолжает увеличиваться

32. Режим предельного

Установившийся режим работы синхронной машины при

возбуждения синхронной

коротком замыкании в электрической системе, когда ток

машины при коротком замыкании

Режим предельного

возбуждения

возбуждения машины равен предельному

33. Ток короткого

замыкания в

Ток, возникающий при коротком замыкании в электроустановке

электроустановке

  1. Ток в месте короткого замыкания

  2. Свободная

составляющая тока

короткого замыкания в электроустановке

  1. Принужденная

составляющая тока

короткого замыкания в электроустановке

  1. Апериодическая

составляющая тока

короткого замыкания в электроустановке

  1. Периодическая

составляющая тока

короткого замыкания

рабочей частоты в

электроустановке

Периодическая составляющая тока короткого замыкания 39. Периодическая

составляющая тока

короткого замыкания

нерабочей частоты в

электроустановке 40. Мгновенное значение тока короткого замыкания в электроустановке

Суммарный ток всех ветвей электроустановки, сходящихся в точке короткого замыкания

Составляющая тока короткого замыкания в электроустановке, определяемая только начальными условиями короткого замыкания, структурой электрической сети и параметрами ее элементов

Составляющая тока короткого замыкания в электроустановке, равная разности между током короткого замыкания и его свободными составляющими

Свободная составляющая тока короткого замыкания в электроустановке, изменяющаяся во времени без перемены знака

Составляющая тока короткого замыкания в электроустановке, изменяющаяся по периодическому закону с рабочей частотой —

Значение тока короткого замыкания в электроустановке в рассматриваемый момент времени.

Примечание. Аналогично определяют мгновенные значения напряжения и ЭДС при коротком замыкании в электроустановке

  1. Действующее значение тока короткого замыкания в электроустановке

  2. Действующее значение периодической составляющей тока

короткого замыкания

рабочей частоты в

электроустановке

Действующее значение

периодической составляющей тока короткого замыкания 43. Начальное действующее значение периодической

составляющей тока

короткого замыкания

рабочей частоты в

электроустановке Начальное значение

периодической составляющей тока короткого замыкания

Среднее квадратическое значение тока короткого замыкания в электроустановке за период рабочей частоты, середина которого есть рассматриваемый момент времени

Среднее квадратическое значение периодической составляющей тока короткого замыкания рабочей частоты в электроустановке за период, середина которого есть рассматриваемый момент времени

Условная величина, равная двойной амплитуде периодической составляющей тока короткого замыкания рабочей частоты в электроустановке в начальный момент времени, уменьшенной в 2х/2 раз.

Примечание. Под двойной амплитудой периодической составляющей тока короткого замыкания в начальный или любой другой момент времени понимают условную величину, определяемую по кривой изменения тока короткого замыкания во времени как разность ординат верхней и нижней огибающих этой кривой в соответствующий момент времени

44. Начальное значение апериодической составляющей тока

короткого замыкания в электроустановке

Скачать бесплатно

Как найти короткое замыкание в проводке дома и квартиры


Что такое короткое замыкание

В электрических сетях ток может двигаться двумя путями – длинным или коротким. В первом случае, это обычный рабочий процесс, когда ток протекает по своему установленному пути через подключенную нагрузку.

Второй вариант предполагает возникновение короткого пути, при котором фазный и нулевой провод непосредственно контактируют между собой. В этом месте наступает резкое падение сопротивления и ток стремится попасть именно в эту точку, совершая с максимальной быстротой движение от плюса к минусу. Одновременно, сила тока резко возрастает, что и приводит к всем известным неприятным последствиям. Как раз на таких свойствах КЗ и строятся защитные мероприятия по предупреждению подобных ситуаций. Замыкание клемм будет тем же, чем определяется сила тока короткого замыкания батарейки.

Таким образом, короткое замыкание является незапланированным электрическим соединением различных потенциалов или фаз друг с другом или с землей. Этот процесс сопровождается разрушительными токами, вызывающими необратимые последствия. Подобное состояние возникает по разным причинам, в основном из-за поврежденной изоляции или механического взаимодействия компонентов, где изоляция не предусмотрена.

К основным видам КЗ, возникающих в трехфазной сети, можно отнести следующие:

  • Однофазные – фаза замыкается с землей.
  • Двухфазные – две фазы замыкаются друг с другом.
  • Двухфазные на землю – замыкание двух фаз между собой и одновременно – с землей.
  • Трехфазные – все три фазы замыкаются между собой.

В различных машинах и электроустановках возможны появления межвитковых замыканий, когда витки роторных или статорных обмоток замыкаются между собой. В некоторых случаях обмотка может замыкаться и контактировать с металлическим корпусом агрегата.

Опасность КЗ и его последствия

Негативные последствия короткого замыкания во многом зависят от места расположения аварии и продолжительности воздействия высоких токов. В связи с этим данное явление характеризуется как местное или общее.

В первом случае последствия наступают более серьезные, вплоть до открытого возгорания проводов и дальнейшего распространения пожара. Помимо проводки, загораются расположенные рядом отделочные материалы и предметы мебели.

Дополнительно, короткое замыкание вызывает следующие повреждения:

  • Термические и механические воздействия полностью разрушают розетки и выключатели.
  • Уровень сетевого напряжения существенно понижается, в результате чего электроприборы и оборудование могут выйти из строя. Это же подтверждает эксперимент с аккумуляторами.
  • Компьютеры, средства телекоммуникации и другие чувствительные электронные приборы подвергаются разрушительному воздействию электромагнитных волн.
  • Каждый человек, находящийся в непосредственной близости от места аварии, может получить ожоги, механические травмы и другие увечья, опасные для жизни и здоровья.
  • При попадании влаги нередко замыкает скрытая проводка. В этом случае человек может получить удар током нечаянно коснувшись стены.

Как найти короткое замыкание в электропроводке дома и квартиры?

Нередко виновниками аварий в электросетях становятся короткие замыкания. Они же часто являются источником возникновения пожара, причиной выхода из строя электроприборов и отдельных участков сетей. Эффективной мерой в борьбе с последствиями замыканий является применение плавких предохранителей или использование современных автоматов защиты, которые отсекают от питания неисправные участки цепей. Но тогда возникает проблема: как найти короткое замыкание на обесточенном проводе или приборе. Поиск неисправности всегда труднее, чем устранение дефекта, поэтому о некоторых простых способах обнаружения КЗ пойдёт речь в данной статье.

Устранение неисправностей

После того как находим место аварии, необходимо выполнить ремонт и устранить неисправности и ликвидировать все последствия аварии.

Если не планируется прокладка новой проводки, то все ремонтные работы выполняются в следующем порядке:

  • В первую очередь подбирается провод. Его сечение нужно узнать, чтобы оно было не меньше, чем у пострадавшего проводника, а материал жил – аналогичный предыдущему. Все остальные действия касаются исключительно скрытой проводки.
  • Перед тем, как найти короткое замыкание в скрытой проводке по всей протяженности линии снимается штукатурка. Эту процедуру следует выполнять аккуратно, чтобы не нанести проводам дополнительных повреждений.
  • Дойдя до аварийного места в проводке квартиры, нужно убедиться в правильности его определения. Короткое замыкание оставляет характерные следы, а сам обрыв провода легко заметить путем визуального осмотра.
  • Затем выполняется разделка поврежденного проводника, после чего его концы соединяются небольшим отрезком проводника методом пайки или опрессовки. За счет этого толщина провода почти не увеличится, и он нормально ляжет на свое место в штробе. Изоляцию соединений рекомендуется производить термоусадочными трубками, которые легко надеваются на проводники.
  • По окончании ремонта следует проверить работоспособность сети и все исправления. С этой целью к проводам подается напряжение и подключается нагрузка. Лучше использовать увеличенную нагрузку, чтобы проверить возможный повышенный нагрев в местах соединений. После проверки штроба с проводом заделывается раствором.
  • Повторное испытание проводов осуществляется уже после полного высыхания штукатурного раствора.
  • Подгоревшие розетки и выключатели заменяются новыми, поскольку их восстановление нецелесообразно.
  • Если причиной неисправности является бытовая техника, ее следует отремонтировать самостоятельно или в мастерской.

Короткое замыкание в электрической проводке | Электрика в квартире, ремонт бытовых электроприборов

Одной из самых серьезных неисправностей и неприятностей в электросети является короткое замыкание. Если какая-либо другая поломка лишает нас возможности пользоваться тем или иным бытовым электроприбором, то короткое замыкание в электрической проводке может привести к самым печальным последствиям — возгоранию и пожару. Поэтому нужно понимать, что такое КЗ, причины его возникновения и как бороться с этим явлением в домашней электросети.

Прежде чем приступать к обсуждению причин короткого замыкания и способах его устранения, необходимо хотя бы поверхностное понимание данного негативного процесса в сети и его проявления.

Что такое короткое замыкание в электропроводке

Сначала давайте вспомним, что такое короткое замыкание. КЗ — это соединение в электрической проводке либо фазного и нулевого, либо двух фазных проводов, либо фазного провода и токопроводящего корпуса, соединенного с землей, либо фазного и заземляющего проводов. Другими словами, короткое замыкание — это соединение проводников с разными потенциалами.

Проявление КЗ в домашней сети

Главным сигнализатором появления короткого замыкания в электрической проводке является автоматический выключатель, защищающий ее. Именно автомат защищает проводку именно от короткого замыкания. Поэтому если у вас в квартире или частном доме вдруг «выбило» автомат, то 50% — это КЗ. Вторые 50% мы оставляем на перегрузку в сети (нагрев проводов).

Для того чтобы дать КЗ все 100%, ждем некоторое время (чтобы остыли провода) и пытаемся взвести рычаг автомата защиты в рабочее положение. Если произошло повторное отключение, то диагноз установлен – в сети короткое замыкание. Остается обнаружить место замыкания и устранить его.

Если у нас в квартире или доме имеется открытая электропроводка, то и отключения автоматического выключателя бывает не нужно. Просто слышится хлопок, в воздухе появляется запах плавления изоляции, гаснет свет и отключаются электроприборы.

Причины короткого замыкания

Результатом короткого замыкания в новой электрической проводке может быть только ошибка при монтаже — либо механическое повреждение проводов при их прокладке и крепеже, либо неправильное их соединение в распределительной коробке. Избежать ошибочного соединения помогут провода, имеющие одинаковую расцветку изоляции жил, а также использование кабеля одного производителя.

В старой проводке главная причина возникновения КЗ — это разрушение изоляции проводов от старости или постоянной влажности (например, на кухне или в ванной). Здесь профилактика одна — своевременная замена устаревших проводов и кабелей.

Еще одна причина КЗ — неисправный бытовой электрический прибор. Такую неисправность в электропроводке найти проще всего — поочередно включаем все электроприборы в квартире и ждем «срабатывание» автомата в электрощитке. На котором отключился, тот наш «герой».

Используйте на своих сайтах и блогах или на кликер для adsense

Строит учесть, что срабатывают на короткое замыкание только автоматические выключатели с электромагнитными расцепителями. Поэтому необходимо устанавливать автоматы защиты, которые имеют как тепловые расцепители (при перегрузке в сети), так и электромагнитный расцепитель (при КЗ). В продаже практически все автоматические выключатели имеют двойную защиту.

Как найти место короткого замыкания

Если в вашей электропроводке случилось короткое замыкание, погас свет, отключились электроприборы, «выбило» автомат, но вы не видите место КЗ, то вам следует приступить к его поиску.

Разделим поиск на несколько этапов:

  • отключаем все бытовые электроприборы из розеток;
  • отключаем освещение — везде переводим выключатели в положение ВЫКЛ;
  • взводим «выбитый» автоматический выключатель в положение ВКЛ:
  • поочередно включаем осветительные приборы, на котором автомат отключается, тот и «виновник торжества»;
  • поочередно включаем электрические приборы, на котором автомат «выбивает», тот неисправен;
  • если все отключено, а автоматический выключатель срабатывает мгновенно, при попытке перевести его в рабочее положение, то замыкают провода в электропроводке.

Как найти замыкание в электропроводке

С помощью автоматического выключателя обесточиваем все помещения в квартире или частном доме. Отключаем из розеток все электроприборы, выключаем все приборы освещения.

Берем один из приборов — мегомметр, мультиметр (электрический тестер), прозвонку (лампочку с батарейкой), «брехунок» (индикатор с батарейкой). Лучше всего использовать либо «брехунок», либо мультиметр в положении замыкания (при соединении щупов стрелка зашкаливает).

Разделяете квартиру или частный дом по комнатам: это делается в распределительных коробках, запитывающих ту или иную комнату. Разъединяете запитывающие провода в распред.коробке и проверяете замыкание с помощью приборов. Если КЗ в данной комнате, то индикатор «брехунка» и стрелка мультиметра зашкалят.

Так поочередно проверяются все комнаты в квартире или частном доме, пока не будет найдено именно то помещение, где и произошло короткое замыкание в электропроводке.

Далее в найденной комнате разбиваете электропроводку на участки с помощью разъединения проводов в распределительных коробках (если таковые имеются). Ищем КЗ по участкам в помещении аналогично с помощью приборов. Участок проводки, где произошло короткое замыкание необходимо заменить.

После замены участка с замкнутыми проводами, автоматический выключатель вернуть в положение ВКЛ.

Источник: https://elektrikdom.com/index/korotkoe_zamykanie_v_ehlektricheskoj_provodke/0-426

Токи короткого замыкания | Электроснабжение, электрические сети | Архивы

  • трансформатор
  • кабель
  • ВЛ
  • подстанция
  • компенсация
  • сети
  • энергетика
  • освещение

Содержание материала

  • Электроснабжение, электрические сети
  • Виды электрических станций
  • Атомные электрические станции
  • Гидроэлектрические станции
  • Понятие об электрических системах
  • Графики нагрузок станций
  • Распределение электроэнергии
  • Электроснабжение промпредприятий
  • Схемы городских сетей
  • Распределение до 1000В
  • Схемы питания осветительных
  • Схемы питания зданий
  • Классификация электрических сетей
  • Устройство воздушных линий
  • Устройство кабельных линий
  • Устройство внутренних сетей
  • Выполнение сетей токопроводами
  • Нагрев проводов и кабелей
  • Экономическая плотность тока
  • Защита от перегрева
  • Расчет сетей по потере напряжения
  • Качество электроэнергии
  • Коэффициент мощности
  • Повышение коэффициента мощности
  • Расчет реактивной мощности
  • Размещение конденсаторов
  • Трансформаторные подстанции
  • Конструктивное выполнение подстанций
  • Распределительные устройства ВН
  • РУ до 1000 В
  • Силовые трансформаторы 6-10 кВ
  • Масляные выключатели
  • ВН, разъединители
  • Приводы высоковольтных выключателей
  • Трансформаторы тока
  • Трансформаторы напряжения
  • Разрядники
  • Выбор аппаратуры и проводников
  • Токи короткого замыкания
  • Лампы накаливания
  • Люминесцентные лампы
  • Схемы зажигания люминесцентных ламп
  • Характеристики люминесцентных ламп
  • Пускорегулирующие люминесцентных
  • Ртутные лампы высокого давления
  • Осветительные приборы
  • Нормирование осветительных установок
  • Системы и виды освещения
  • Расположение светильников
  • Защитные заземления
  • Защитное отключение
  • Расчет заземляющих устройств

Страница 39 из 52

ГЛАВА XII
ТОКИ КОРОТКОГО ЗАМЫКАНИЯ
§ 12. 1. Общие сведения

Значительный рост мощностей электрических станций и систем и исключительная важность бесперебойного снабжения электроэнергией промышленных, коммунальных, сельскохозяйственных и других потребителей и городского населения выдвинули на первый план при проектировании системы электроснабжения изучение возможных аварийных режимов и сопутствующих им неустановившихся процессов.
Практика показывает, что неустановившиеся процессы аварийного характера в электрических установках чаще всего являются следствием коротких замыкании.
Коротким замыканием называется непосредственное соединение любых точек разных фаз или (разы и нулевого провода электрической цепи, которое не предусмотрено нормальными условиями работы установки.
Причинами коротких замыканий чаще всего являются пробой изоляции электрических проводов и электрооборудования из-за перенапряжений и постепенного старения изоляционных материалов, схлестывания и набросы голых проводов воздушных линий, механические повреждения кабельных линий, а иногда и ошибочные действия персонала станций, подстанций и сетей.
Короткие замыкания вызывают резкое увеличение токов в электрических установках. Электрооборудование, выбранное по условиям нормального режима, должно быть также устойчивым при динамических и термических действиях токов короткого замыкания.
Правила устройства электроустановок предписывают, какие виды электрического оборудования должны выбираться с учетом динамической и термической устойчивости при коротких замыканиях. К ним в первую очередь относятся электрические аппараты высокого напряжения станций и подстанций, шины, кабели, изоляторы. Провода воздушных линий, как правило, по условиям короткого замыкания не проверяются, за исключением подходов к мощным подстанциям при напряжениях 110 кВ и более.

В установках напряжением до 1000 в требования устойчивости при коротких замыканиях предъявляются только к главным и распределительным щитам, предохранителям и автоматическим выключателям.
Ограничение требований к установкам низкого напряжения объясняется тем, что в них короткозамкнутые участки имеют значительно меньшие мощности отключения, чем в высоковольтных установках. Кроме того, установки низкого напряжения обслуживают относительно небольшое число потребителей, поэтому временное нарушение нормального электроснабжения не вызывает крупных материальных потерь, применение же мер по устойчивости при коротких замыканиях приводит к значительным расходам.
В трехфазных электрических установках возможны короткие замыкания различных видов.
Короткое замыкание всех фаз между собой в одной точке называется трехфазным, или симметричным. При таком замыкании (разные токи во всех трех фазах (они же линейные токи) сдвинуты между собой по фазе на 120°. Величина токов короткого замыкания значительно больше, чем при нормальном режиме. Система напряжений при трехфазном коротком замыкании остается симметричной.
Короткое замыкание двух фаз между собой называется двухфазным. Различают двухфазное замыкание в одной точке, двухфазное замыкание в разных точках, двухфазное короткое замыкание с одновременным замыканием точки повреждения на землю.
Короткое замыкание одной фазы на нуль или на землю называется однофазным. Встречаются другие виды коротких замыканий, связанные с обрывами и одновременными заземлениями проводов различных фаз.
Двухфазные и однофазные короткие замыкания являются несимметричными, так как при этих замыканиях нарушается симметрия трехфазных систем напряжений и токов.
Наиболее часты однофазные короткие замыкания (до 60% от общего количества коротких замыканий), значительно реже случаи трехфазных коротких замыканий (10—20%).
Точные расчеты токов короткого замыкания весьма сложны. На практике обычно пользуются методами, основанными на ряде допущений, которые, однако, позволяют получить достаточно достоверные данные для инженерных расчетов.
Наибольшая точность вычисления токов короткого замыкания требуется при проектировании сложных схем релейной защиты и при расчетах устойчивости параллельной работы электрических станций.
Для выбора электрического оборудования расчеты производятся приближенными методами, которые изложены далее.
Определение токов короткого замыкания в сетях сложной конфигурации требует трудоемких вычислений, поэтому в таких случаях расчеты ведутся на специальных моделях (расчетных столах), при помощи которых интересующие величины токов короткого замыкания в заданной точке находятся по показаниям измерительных приборов.

  • Назад
  • Вперед
  • Назад
  • Вперед
  • Вы здесь:
  • Главная
  • Книги
  • Архивы
  • org/ListItem»> Электроснабжение, электрические сети

Читать также:

  • Приемка зданий и сооружений под монтаж электрооборудования
  • Совершенствование эксплуатации электросетей 1990
  • Виды компенсации реактивной мощности в распределительных сетях с помощью ККУ
  • Пять технологий увеличения эффективности систем передачи и распределения электроэнергии
  • Энергетика: настоящее и будущее

«ГОСТ 26522-85. Короткие замыкания в электроустановках. Термины и определения»

Введен в действие

Постановлением Госстандарта СССР

от 16 апреля 1985 г. N 1091

Группа Е00

ОКСТУ 3401

Постановлением Государственного комитета СССР по стандартам от 16 апреля 1985 г. N 1091 срок введения установлен с 01. 07.1986.

Переиздание. Декабрь 1986 г.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области коротких замыканий в электроустановках.

Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов — синонимов стандартизованного термина запрещается.

Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.

В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, и, соответственно, в графе «Определение» поставлен прочерк.

В стандарте приведен Алфавитный указатель содержащихся в нем терминов.

Термины и определения видов замыканий приведены в справочном Приложении 1. Схемы и условные обозначения видов коротких замыканий и замыканий в электроустановках приведены в справочном Приложении 2. Кривые изменения составляющих тока короткого замыкания во времени приведены в справочном Приложении 3.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым.

————————T—————————————————

         Термин         ¦                   Определение

————————+—————————————————

                          ВИДЫ КОРОТКИХ ЗАМЫКАНИИ

1. &Короткое замыкание ¦ Замыкание, при котором токи в ветвях электро-

в электроустановке&     ¦установки, примыкающих к месту его возникновения,

Короткое замыкание      ¦резко возрастают, превышая наибольший допустимый

                        ¦ток продолжительного режима.

                        ¦ Примечания. 1. Замыканием называют всякое

                        ¦случайное или преднамеренное, не предусмотренное

                        ¦нормальным режимом работы, электрическое

                        ¦соединение различных точек электроустановки между

                        ¦собой или землей.

                        ¦ 2. Следует отличать данное понятие термина от

                        ¦другого его понятия, не используемого в настоящем

                        ¦стандарте, означающего действие, приводящее

                        ¦к электрическому соединению между собой различных

                        ¦точек, например, замыкание контактов, замыкание

                        ¦цепи.

                        ¦

2. &Короткое замыкание ¦ Короткое замыкание в электроустановке,

на землю в              ¦обусловленное соединением с землей какого-либо ее

электроустановке&       ¦элемента

3. &Короткое замыкание ¦ Короткое замыкание в электроустановке,

с землей в              ¦сопровождающееся контактированием точки короткого

электроустановке&       ¦замыкания с землей

4. &Однофазное короткое¦ Короткое замыкание на землю в трехфазной электро-

замыкание на землю&     ¦энергетической системе с глухо или эффективно

Однофазное короткое     ¦заземленными нейтралями силовых элементов, при

замыкание               ¦котором с землей соединяется только одна фаза

5. &Двухфазное короткое¦ Короткое замыкание между двумя фазами

замыкание&              ¦в трехфазной электроэнергетической системе

6. &Двухфазное короткое¦ Короткое замыкание на землю в трехфазной электро-

замыкание на землю&     ¦энергетической системе с глухо или эффективно

                        ¦заземленными нейтралями силовых элементов,

                        ¦при котором с землей соединяются две фазы

7. &Двухфазное короткое¦ Двухфазное короткое замыкание в трехфазной

замыкание с землей&     ¦электроэнергетической системе с незаземленными или

                        ¦резонансно-заземленными нейтралями силовых

                        ¦элементов, сопровождающиеся контактированием точки

                        ¦короткого замыкания с землей

8. &Двойное короткое   ¦ Совокупность двух однофазных коротких замыканий

замыкание на землю в    ¦на землю в различных, но электрически связанных

электроустановке&       ¦частях электроустановки

9. &Трехфазное короткое¦ Короткое замыкание между тремя фазами

замыкание&              ¦в трехфазной электроэнергетической системе

10. &Трехфазное        ¦ Короткое замыкание на землю в трехфазной электро-

короткое  замыкание на  ¦энергетической системе с глухо или эффективно

землю&                  ¦заземленными нейтралями силовых элементов,

                        ¦при котором с землей соединяются три фазы

11. &Трехфазное        ¦ Трехфазное короткое замыкание в трехфазной

короткое замыкание с    ¦электроэнергетической системе с незаземленными или

землей&                 ¦резонансно-заземленными нейтралями силовых

                        ¦элементов, сопровождающееся контактированием точки

                        ¦короткого замыкания с землей

12. &Короткое замыкание¦                        —

между ветвями обмотки   ¦

одной фазы&             ¦

Межветвевое короткое    ¦

замыкание               ¦

13. &Короткое замыкание¦                        —

между катушками или     ¦

секциями обмотки одной  ¦

фазы&                   ¦

Межкатушечное или       ¦

межсекционное короткое  ¦

замыкание               ¦

14. &Межвитковое       ¦ Короткое замыкание между разными витками одной

короткое замыкание&     ¦катушки или секции обмотки электрической машины,

                        ¦трансформатора или электрического аппарата

15. &Повторное короткое¦ Короткое замыкание в электроустановке при

замыкание&              ¦автоматическом повторном включении коммутационного

                        ¦электрического аппарата поврежденной цепи

16. &Видоизменяющееся  ¦ Короткое замыкание в электроустановке с переходом

короткое замыкание&     ¦одного вида короткого замыкания в другой

17. &Устойчивое        ¦ Короткое замыкание в электроустановке, условия

короткое замыкание&     ¦возникновения которого сохраняются во время

                        ¦бестоковой паузы коммутационного электрического

                        ¦аппарата

18. &Неустойчивое      ¦ Короткое замыкание в электроустановке, условия

короткое замыкание&     ¦возникновения которого самоликвидируются во время

                        ¦бестоковой паузы коммутационного электрического

                        ¦аппарата

19. &Симметричное      ¦ Короткое замыкание в электроустановке, при

короткое замыкание&     ¦котором все ее фазы находятся в одинаковых

                        ¦условиях

20. &Несимметричное    ¦ Короткое замыкание в электроустановке,

короткое замыкание&     ¦при котором одна из ее фаз находится в условиях,

                        ¦отличных от условий других фаз

21. &Удаленное короткое¦ Короткое замыкание в электроустановке, при

замыкание&              ¦котором амплитуда периодической составляющей тока

                        ¦данного источника энергии в начальный и в

                        ¦произвольный моменты времени практически одинаковы

22. &Близкое короткое  ¦ Короткое замыкание в электроустановке, при

замыкание&              ¦котором амплитуда периодической составляющей тока

                        ¦данного источника энергии в начальный и в произ-

                        ¦вольный моменты времени существенно отличается

23. &Неудаленное       ¦ Близкое короткое замыкание на присоединенной к

короткое замыкание&     ¦выключателю воздушной электрической линии,

                        ¦находящееся от него на расстоянии от нескольких

                        ¦сотен метров до нескольких километров, при котором

                        ¦условия отключения существенно утяжеляются

                      РЕЖИМЫ КОРОТКОГО ЗАМЫКАНИЯ

                  В ЭЛЕКТРОУСТАНОВКАХ И ИХ ПАРАМЕТРЫ

24. &Режим короткого   ¦ Режим работы электроустановки при наличии в ней

замыкания               ¦короткого замыкания

электроустановки&       ¦

Режим короткого         ¦

замыкания               ¦

25. &Режим работы      ¦ Режим работы электроустановки непосредственно

электроустановки,       ¦перед моментом возникновения короткого замыкания

предшествующий короткому¦

замыканию&              ¦

Предшествующий режим    ¦

26. &Установившийся    ¦ Режим короткого замыкания электроустановки,

режим короткого         ¦наступающий после затухания во всех цепях

замыкания               ¦свободных токов и прекращения изменения напряжения

электроустановки&       ¦возбудителей синхронных машин под действием

                        ¦автоматических регуляторов возбуждения

27. &Переходный процесс¦ Процесс перехода от одного установившегося режима

в электроустановке&     ¦электроустановки к другому

28. &Электромагнитный  ¦ Переходный процесс, характеризуемый изменением

переходный процесс в    ¦значений только электромагнитных величин

электроустановке&       ¦электроустановки

29. &Электромеханичес- ¦ Переходный процесс, характеризуемый совместным

кий переходный процесс  ¦изменением значений электромагнитных и

в электроустановке&     ¦механических величин, определяющих состояние

                        ¦электроустановки

30. &Режим нормального ¦ Режим работы синхронной машины при коротком

напряжения синхронной   ¦замыкании в электроэнергетической системе, когда

машины при коротком     ¦напряжение на выводах машины поддерживается равным

замыкании&              ¦напряжению нормального режима

Режим нормального       ¦

напряжения              ¦

31. &Режим подъема     ¦ Режим работы синхронной машины при коротком

возбуждения синхронной  ¦замыкании в электроэнергетической системе, когда

машины при коротком     ¦ток возбуждения машины под действием

замыкании&              ¦автоматического регулятора возбуждения продолжает

Режим подъема           ¦увеличиваться

возбуждения             ¦

32. &Режим предельного ¦ Установившийся режим работы синхронной машины при

возбуждения синхронной  ¦коротком замыкании в электрической системе, когда

машины при коротком     ¦ток возбуждения машины равен предельному

замыкании&              ¦

Режим предельного       ¦

возбуждения             ¦

33. &Ток короткого     ¦ Ток, возникающий при коротком замыкании

замыкания               ¦в электроустановке

в электроустановке&     ¦

34. &Ток в месте       ¦ Суммарный ток всех ветвей электроустановки,

короткого замыкания&    ¦сходящихся в точке короткого замыкания

35. &Свободная         ¦ Составляющая тока короткого замыкания в электро-

составляющая тока       ¦установке, определяемая только начальными

короткого замыкания     ¦условиями короткого замыкания, структурой

в электроустановке&     ¦электрической сети и параметрами ее элементов

36. &Принужденная      ¦ Составляющая тока короткого замыкания

составляющая тока       ¦в электроустановке, равная разности между током

короткого замыкания     ¦короткого замыкания и его свободными составляющими

в электроустановке&     ¦

37. &Апериодическая    ¦ Свободная составляющая тока короткого замыкания в

составляющая тока       ¦электроустановке, изменяющаяся во времени без

короткого замыкания     ¦перемены знака

в электроустановке&     ¦

38. &Периодическая     ¦ Составляющая тока короткого замыкания

составляющая тока       ¦в электроустановке, изменяющаяся по периодическому

короткого замыкания     ¦закону с рабочей частотой

рабочей частоты         ¦

в электроустановке&     ¦

Периодическая           ¦

составляющая тока       ¦

короткого замыкания     ¦

39. &Периодическая     ¦                        —

составляющая тока       ¦

короткого замыкания     ¦

нерабочей частоты       ¦

в электроустановке&     ¦

40. &Мгновенное        ¦ Значение тока короткого замыкания в электро-

значение тока короткого ¦установке в рассматриваемый момент времени.

замыкания               ¦ Примечание. Аналогично определяют мгновенные

в электроустановке&     ¦значения напряжения и ЭДС при коротком замыкании

                        ¦в электроустановке.

                        ¦

41. &Действующее       ¦ Среднее квадратическое значение тока короткого

значение тока короткого ¦замыкания в электроустановке за период рабочей

замыкания в             ¦частоты, середина которого есть рассматриваемый

электроустановке&       ¦момент времени

42. &Действующее       ¦ Среднее квадратическое значение периодической

значение периодической  ¦составляющей тока короткого замыкания рабочей

составляющей тока       ¦частоты в электроустановке за период, середина

короткого замыкания     ¦которого есть рассматриваемый момент времени

рабочей частоты         ¦

в электроустановке&     ¦

Действующее значение    ¦

периодической           ¦

составляющей тока       ¦

короткого замыкания     ¦

43. &Начальное         ¦ Условная величина, равная двойной амплитуде

действующее значение    ¦периодической составляющей тока короткого

периодической           ¦замыкания рабочей частоты в электроустановке в

составляющей тока       ¦                                           _

короткого замыкания     ¦начальный момент времени, уменьшенной в 2\/2 раз.

рабочей частоты в       ¦ Примечание. Под двойной амплитудой периодической

электроустановке&       ¦составляющей тока короткого замыкания в начальный

Начальное значение      ¦или любой другой момент времени понимают условную

периодической           ¦величину, определяемую по кривой изменения тока

составляющей тока       ¦короткого замыкания во времени как разность

короткого замыкания     ¦ординат верхней и нижней огибающих этой кривой

                        ¦в соответствующий момент времени.

                        ¦

44. &Начальное значение¦                        —

апериодической          ¦

составляющей тока       ¦

короткого замыкания в   ¦

электроустановке&       ¦

45. &Установившийся ток¦ Значение тока короткого замыкания

короткого замыкания в   ¦в электроустановке после окончания переходного

электроустановке&       ¦процесса, характеризуемого затуханием всех

                        ¦свободных составляющих этого тока и прекращением

                        ¦изменения тока от воздействия устройств

                        ¦автоматического регулирования возбуждения

                        ¦источников энергии

46. &Ударный ток       ¦ По СТ СЭВ 2726-80

короткого замыкания&    ¦

47. &Ударный           ¦ Отношение ударного тока короткого замыкания

коэффициент тока        ¦к амплитуде периодической составляющей тока

короткого замыкания&    ¦короткого замыкания рабочей частоты в начальный

Ударный коэффициент     ¦момент времени

48. &Отключаемый ток   ¦ Ток короткого замыкания электрической цепи

короткого замыкания&    ¦в момент начала расхождения дугогасительных кон-

                        ¦тактов ее коммутационного электрического аппарата

49. &Действующее       ¦ Условная величина, равная двойной амплитуде

значение периодической  ¦периодической составляющей тока короткого

составляющей            ¦замыкания в момент начала расхождения дугогаси-

отключаемого тока       ¦тельных контактов коммутационного электрического

короткого замыкания&    ¦                           _

                        ¦аппарата, уменьшенной в 2\/2 раз

50. &Апериодическая    ¦ Значение апериодической составляющей тока

составляющая            ¦короткого замыкания в момент начала расхождения

отключаемого тока       ¦дугогасительных контактов коммутационного

короткого замыкания&    ¦электрического аппарата

51. &Амплитудное       ¦ Условная величина, равная арифметической сумме

значение отключаемого   ¦действующего значения периодической составляющей

тока короткого          ¦отключаемого тока короткого замыкания,

замыкания&              ¦                 _

                        ¦увеличенного в \/2 раз, и апериодической состав-

                        ¦ляющей отключаемого тока короткого замыкания

52. &Напряжение в месте¦ Напряжение какой-либо фазы или полюса

короткого замыкания&    ¦электроустановки в месте короткого замыкания

53. &Остаточное        ¦ Напряжение какой-либо фазы или полюса

напряжение при коротком ¦электроустановки в рассматриваемой точке сети,

замыкании&              ¦удаленной от места короткого замыкания

54. &Симметричные      ¦ Три симметричные трехфазные системы токов

составляющие            ¦короткого замыкания рабочей частоты прямой,

несимметричной          ¦обратной и нулевой последовательностей, на которые

трехфазной системы токов¦данная несимметричная трехфазная система токов

короткого замыкания&    ¦короткого замыкания может быть разложена.

                        ¦ Примечание. Аналогично определяют симметричные

                        ¦составляющие несимметричной трехфазной системы

                        ¦напряжений при коротком замыкании.

                        ¦

55. &Ток короткого     ¦ Один из токов симметричной трехфазной системы

замыкания прямой        ¦токов короткого замыкания прямого следования фаз.

последовательности&     ¦ Примечание. Аналогично определяют напряжение

                        ¦прямой последовательности при коротком замыкании.

                        ¦

56. &Ток короткого     ¦ Один из токов симметричной трехфазной системы то-

замыкания обратной      ¦ков короткого замыкания обратного следования фаз.

последовательности&     ¦ Примечание. Аналогично определяют напряжение об-

                        ¦ратной последовательности при коротком замыкании.

                        ¦

57. &Ток короткого     ¦ Один из токов симметричной неуравновешенной

замыкания нулевой       ¦трехфазной системы токов короткого замыкания

последовательности&     ¦нулевого следования фаз.

                        ¦ Примечание. Аналогично определяют напряжение

                        ¦нулевой последовательности при коротком замыкании.

                        ¦

58. &Ожидаемый ток     ¦ Ток короткого замыкания, который был бы в

короткого замыкания&    ¦электрической цепи электроустановки при отсутствии

                        ¦действия установленного в ней токоограничивающего

                        ¦коммутационного электрического аппарата

59. &Пропускаемый ток  ¦ Наибольшее мгновенное значение тока короткого

короткого замыкания&    ¦замыкания в электрической цепи электроустановки

                        ¦с учетом действия токоограничивающего

                        ¦коммутационного электрического аппарата

60. &Сквозной ток      ¦ Ток, проходящий через включенный коммутационный

короткого замыкания     ¦электрический аппарат при внешнем коротком

коммутационного         ¦замыкании

электрического аппарата&¦

Сквозной ток короткого  ¦

замыкания               ¦

61. &Содержание        ¦ Отношение апериодической составляющей

апериодической          ¦отключаемого тока короткого замыкания

составляющей в          ¦                   _

отключаемом токе        ¦к увеличенному в \/2 раз действующему значению

короткого замыкания&    ¦периодической составляющей отключаемого тока

                        ¦короткого замыкания в тот же момент времени

62. &Гармонический     ¦ Совокупность синусоидальных токов различных

состав тока короткого   ¦частот, на которые может быть разложен ток

замыкания&              ¦короткого замыкания

63. &Фаза возникновения¦ Фаза напряжения электроустановки к моменту

короткого замыкания в   ¦возникновения короткого замыкания, выраженная

электроустановке&       ¦в электрических градусах

64. &Свободная         ¦ Периодическая составляющая тока короткого

переходная составляющая ¦замыкания в электроустановке, обусловленная

тока короткого замыкания¦сравнительно медленно затухающими токами контуров

в электроустановке&     ¦ротора синхронной машины

65. &Переходная        ¦ Периодическая составляющая тока короткого

составляющая тока       ¦замыкания в электроустановке, равная сумме

короткого замыкания в   ¦принужденной и свободной переходной составляющих

электроустановке&       ¦тока короткого замыкания

Переходный ток короткого¦

замыкания               ¦

66. &Свободная         ¦ Периодическая составляющая тока короткого

сверхпереходная         ¦замыкания в электроустановке, обусловленная

составляющая тока       ¦сравнительно быстро затухающими токами контуров

короткого замыкания в   ¦ротора синхронной машины и проявляющаяся

электроустановке&       ¦в начальный период короткого замыкания

67. &Сверхпереходная   ¦ Периодическая составляющая тока короткого

составляющая тока       ¦замыкания в электроустановке, равная сумме

короткого замыкания в   ¦переходной и свободной сверхпереходной

электроустановке&       ¦составляющих тока короткого замыкания

Сверхпереходный ток     ¦

короткого замыкания     ¦

68. &Мощность короткого¦ Условная величина, равная увеличенному в \/3 раз

замыкания&              ¦произведению тока трехфазного короткого замыкания

                        ¦на номинальное напряжение соответствующей

                        ¦электрической сети

69. &Продольная        ¦ Несимметрия трехфазной электроустановки,

несимметрия в           ¦обусловленная последовательно включенным в ее цепь

электроустановке&       ¦несимметричным трехфазным элементом.

                        ¦ Примечание. Несимметрией трехфазной

                        ¦электроустановки называют неравенство значений

                        ¦параметров элементов ее фаз.

                        ¦

70. &Поперечная        ¦ Несимметрия трехфазной электроустановки,

несимметрия в           ¦обусловленная коротким замыканием одной или двух

электроустановке&       ¦фаз на землю или двух фаз между собой

71. &Однократная       ¦ Продольная или поперечная несимметрия, возникшая

несимметрия в           ¦в одной точке электроустановки

электроустановке&       ¦

72. &Сложная           ¦ Несимметрия трехфазной электроустановки,

несимметрия в           ¦представляющая собой комбинацию из продольных и

электроустановке&       ¦поперечных несимметрий

73. &Особая фаза       ¦ Фаза трехфазной электроустановки, которая

электроустановки&       ¦при возникновении продольной или поперечной

                        ¦несимметрии оказывается в условиях, отличных

                        ¦от условий для двух других фаз

74. &Комплексная схема ¦ Электрическая схема, в которой схемы замещения

замещения               ¦прямой, обратной и нулевой последовательностей или

электроустановки&       ¦других составляющих объединены соответствующим

Комплексная схема       ¦образом с учетом соотношений между составляющими

замещения               ¦токов и напряжения в месте повреждения

75. &Коэффициент       ¦ Отношение тока прямой, обратной или нулевой

распределения тока      ¦последовательности рассматриваемой цепи

короткого замыкания&    ¦электроустановки к току соответствующей

                        ¦последовательности в месте короткого замыкания

76. &Граничные условия ¦ Характерные соотношения для токов и напряжений

при несимметрии в       ¦в месте повреждения при различного вида

электроустановке&       ¦несимметрии в электроустановке

Граничные условия       ¦

77. &Критическое       ¦ Внешнее сопротивление синхронной машины, при

сопротивление при       ¦коротком замыкании за которым возбуждение син-

коротком замыкании&     ¦хронной машины в установившемся режиме короткого

Критическое             ¦замыкания равно предельному, а напряжение

сопротивление           ¦на выводах обмотки статора — номинальному

78. &Критический ток   ¦ Значение установившегося тока синхронной машины

короткого замыкания     ¦при коротком замыкании за критическим

синхронной машины&      ¦сопротивлением

Критический ток         ¦

79. &Критическое время ¦ Время, за которое напряжение на выводах

короткого замыкания     ¦синхронной машины, снизившееся в результате

электроустановки&       ¦короткого замыкания, достигает под действием

Критическое время       ¦автоматического регулятора возбуждения

                        ¦номинального значения

80. &Постоянная времени¦ Электромагнитная постоянная времени,

апериодической          ¦характеризующая скорость затухания апериодической

составляющей тока       ¦составляющей тока короткого замыкания

короткого замыкания     ¦

в электроустановке&     ¦

                   РАСЧЕТНЫЕ УСЛОВИЯ КОРОТКОГО ЗАМЫКАНИЯ

81. &Расчетные условия ¦ Наиболее тяжелые, но достаточно вероятные

короткого замыкания     ¦условия, в которых может оказаться рассматриваемый

элемента                ¦элемент электроустановки при различного вида

электроустановки&       ¦коротких замыканиях

82. &Расчетная схема   ¦ Электрическая схема электроустановки, при которой

электроустановки&       ¦имеют место расчетные условия короткого замыкания

                        ¦для рассматриваемого ее элемента

83. &Расчетный вид     ¦ Вид короткого замыкания, при котором имеют место

короткого замыкания в   ¦расчетные условия короткого замыкания

электроустановке&       ¦для рассматриваемого элемента электроустановки

84. &Расчетная точка   ¦ Точка электроустановки, при коротком замыкании

короткого замыкания в   ¦в которой для рассматриваемого элемента

электроустановке&       ¦электроустановки имеют место расчетные условия

                        ¦короткого замыкания

85. &Расчетная         ¦ Продолжительность короткого замыкания, являющаяся

продолжительность       ¦расчетной для рассматриваемого элемента

короткого замыкания в   ¦электроустановки при определении воздействия

электроустановке&       ¦на него токов короткого замыкания

86. &Вероятностные     ¦ Совокупность характеристик, описывающих

характеристики короткого¦вероятностный характер различных параметров и

замыкания в электроуста-¦условий короткого замыкания

новке&                  ¦

                    ДЕЙСТВИЕ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

87. &Термическое       ¦ Изменение температуры элементов электроустановки

действие тока короткого ¦под действием тока короткого замыкания

замыкания               ¦

в электроустановке&     ¦

88. &Электродинамичес- ¦ Механическое действие электродинамических сил,

кое действие тока       ¦обусловленных током короткого замыкания,

короткого замыкания     ¦на элементы электроустановки

в электроустановке&     ¦

89. &Интеграл Джоуля&  ¦ Условная величина, характеризующая тепловое

                        ¦действие тока короткого замыкания на рассмат-

                        ¦риваемый элемент электроустановки, численно равная

                        ¦интегралу от квадрата тока короткого замыкания по

                        ¦времени, в пределах от начального момента

                        ¦короткого замыкания до момента его отключения

90. &Ток термической   ¦ Нормированный ток, термическое действие которого

стойкости электрического¦электрический аппарат способен выдержать

аппарата при коротком   ¦при коротком замыкании в течение нормированного

замыкании&              ¦времени термической стойкости

Ток термической         ¦

стойкости               ¦

91. &Ток               ¦ Нормированный ток, электродинамическое действие

электродинамической     ¦которого электрический аппарат способен выдержать

стойкости электрического¦при коротком замыкании без повреждений,

аппарата при коротком   ¦препятствующих его дальнейшей работе

замыкании&              ¦

Ток электродинамической ¦

стойкости               ¦

92. &Стойкость элемента¦ Способность элемента электроустановки выдерживать

электроустановки к току ¦термическое и электродинамическое действия тока

короткого замыкания&    ¦короткого замыкания без повреждений,

                        ¦препятствующих его дальнейшей исправной работе

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ

&Вид короткого замыкания в электроустановке расчетный&                   83

&Время короткого замыкания электроустановки критическое&                 79

Время критическое                                                        79

&Действие тока короткого замыкания в электроустановке термическое&       87

&Действие тока короткого замыкания в электроустановке                    88

электродинамическое&

&Замыкание в электроустановке короткое&                                   1

Замыкание короткое                                                        1

&Замыкание короткое близкое&                                             22

&Замыкание короткое видоизменяющееся&                                    16

&Замыкание короткое двухфазное&                                           5

Замыкание короткое межветвевое                                           12

&Замыкание короткое межвитковое&                                         14

&Замыкание короткое несимметричное&                                      20

&Замыкание короткое неудаленное&                                         23

&Замыкание короткое неустойчивое&                                        18

Замыкание короткое однофазное                                             4

&Замыкание короткое повторное&                                           15

&Замыкание короткое симметричное&                                        19

&Замыкание короткое трехфазное&                                           9

&Замыкание короткое удаленное&                                           21

&Замыкание короткое устойчивое&                                          17

&Замыкание между ветвями обмотки одной фазы короткое&                    12

&Замыкание между катушками или секциями обмотки одной фазы               13

короткое&

Замыкание межкатушечное или межсекционное короткое                       13

&Замыкание на землю в электроустановке короткое&                          2

&Замыкание на землю в электроустановке короткое двойное&                  8

&Замыкание на землю короткое двухфазное&                                  6

&Замыкание на землю короткое однофазное&                                  4

&Замыкание на землю короткое трехфазное&                                 10

&Замыкание с землей в электроустановке короткое&                          3

&Замыкание с землей короткое двухфазное&                                  7

&Замыкание с землей короткое трехфазное&                                 11

&Значение апериодической составляющей тока короткого замыкания в         44

электроустановке начальное&

&Значение отключаемого тока короткого замыкания амплитудное&             51

&Значение периодической составляющей отключаемого тока короткого         49

замыкания действующее&

Значение периодической составляющей тока короткого замыкания             42

действующее

Значение периодической составляющей тока короткого замыкания             43

начальное

&Значение периодической составляющей тока короткого замыкания            42

рабочей частоты в электроустановке действующее&

&Значение периодической составляющей тока короткого замыкания            43

рабочей частоты в электроустановке начальное действующее&

&Значение тока короткого замыкания в электроустановке действующее&       41

&Значение тока короткого замыкания в электроустановке мгновенное&        40

&Интеграл Джоуля&                                                        89

&Коэффициент распределения тока короткого замыкания&                     75

&Коэффициент тока короткого замыкания ударный&                           47

Коэффициент ударный                                                      47

&Мощность короткого замыкания&                                           68

&Напряжение в месте короткого замыкания&                                 52

&Напряжение при коротком замыкании остаточное&                           53

&Несимметрия в электроустановке однократная&                             71

&Несимметрия в электроустановке поперечная&                              70

&Несимметрия в электроустановке продольная&                              69

&Несимметрия в электроустановке сложная&                                 72

&Постоянная времени апериодической составляющей тока короткого           80

замыкания в электроустановке&

&Продолжительность короткого замыкания в электроустановке                85

расчетная&

&Процесс в электроустановке переходный&                                  27

&Процесс в электроустановке электромагнитный переходный&                 28

&Процесс в электроустановке электромеханический переходный&              29

Режим короткого замыкания                                                24

&Режим короткого замыкания электроустановки установившийся&              26

&Режим короткого замыкания электроустановки&                             24

Режим нормального напряжения                                             30

&Режим нормального напряжения синхронной машины при коротком             30

замыкании&

Режим подъема возбуждения                                                31

&Режим подъема возбуждения синхронной машины при коротком                31

замыкании&

Режим предельного возбуждения                                            32

&Режим предельного возбуждения синхронной машины при коротком            32

замыкании&

Режим предшествующий                                                     25

&Режим работы электроустановки, предшествующий короткому                 25

замыканию&

&Содержание апериодической составляющей в отключаемом токе               61

короткого замыкания&

Сопротивление критическое                                                77

&Сопротивление при коротком замыкании критическое&                       77

&Состав тока короткого замыкания гармонический&                          62

&Составляющая отключаемого тока короткого замыкания                      50

апериодическая&

&Составляющая тока короткого замыкания в электроустановке                37

апериодическая&

&Составляющая тока короткого замыкания в электроустановке                65

переходная&

&Составляющая тока короткого замыкания в электроустановке                36

принужденная&

&Составляющая тока короткого замыкания в электроустановке                67

сверхпереходная&

&Составляющая тока короткого замыкания в электроустановке                35

свободная&

&Составляющая тока короткого замыкания в электроустановке                64

свободная переходная&

&Составляющая тока короткого замыкания в электроустановке                66

свободная сверхпереходная&

&Составляющая тока короткого замыкания нерабочей частоты в               39

электроустановке периодическая&

Составляющая тока короткого замыкания периодическая                      38

&Составляющая тока короткого замыкания рабочей частоты в                 38

электроустановке периодическая&

&Составляющие несимметричной трехфазной системы токов короткого          54

замыкания симметричные&

&Стойкость элемента электроустановки к току короткого замыкания&         92

Схема замещения комплексная                                              74

&Схема замещения электроустановки комплексная&                           74

&Схема электроустановки расчетная&                                       82

&Ток в месте короткого замыкания&                                        34

&Ток короткого замыкания в электроустановке&                             33

&Ток короткого замыкания в электроустановке установившийся&              45

&Ток короткого замыкания коммутационного электрического аппарата         60

сквозной&

&Ток короткого замыкания синхронной машины критический&                  78

&Ток короткого замыкания нулевой последовательности&                     57

&Ток короткого замыкания обратной последовательности&                    56

&Ток короткого замыкания ожидаемый&                                      58

&Ток короткого замыкания отключаемый&                                    48

Ток короткого замыкания переходный                                       65

&Ток короткого замыкания пропускаемый&                                   59

&Ток короткого замыкания прямой последовательности&                      55

Ток короткого замыкания сверхпереходный                                  67

Ток короткого замыкания сквозной                                         60

&Ток короткого замыкания ударный&                                        46

Ток критический                                                          78

Ток термической стойкости                                                90

&Ток термической стойкости электрического аппарата при коротком          90

замыкании&

Ток электродинамической стойкости                                        91

&Ток электродинамической стойкости электрического аппарата при           91

коротком замыкании&

&Точка короткого замыкания в электроустановке расчетная&                 84

Условия граничные                                                        76

&Условия короткого замыкания элемента электроустановки расчетные&        81

&Условия при несимметрии в электроустановке граничные&                   76

&Фаза возникновения короткого замыкания в электроустановке&              63

&Фаза электроустановки особая&                                           73

&Характеристики короткого замыкания в электроустановке                   86

вероятностные&

Приложение 1

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ВИДОВ ЗАМЫКАНИЙ

—————————T————————————————

          Термин           ¦                  Определение

—————————+————————————————

1. Металлическое замыкание¦ Замыкание, при котором сопротивление в месте

Нрк. Глухое замыкание      ¦его возникновения, т.е. переходное

                           ¦сопротивление очень мало и им можно пренебречь

2. Дуговое замыкание      ¦ Замыкание, при котором в месте его

                           ¦возникновения образуется электрическая дуга

3. Замыкание на землю     ¦ Замыкание, обусловленное соединением с землей

4. Однофазное замыкание   ¦ Замыкание на землю одной из фаз электро-

на землю                   ¦установки в трехфазной системе с незаземленными

Ндп. Простое замыкание     ¦или резонансно-заземленными нейтралями силовых

                           ¦элементов

5. Двойное замыкание      ¦ Совокупность двух однофазных замыканий

на землю                   ¦на землю в различных, но электрически связанных

                           ¦частях электроустановки

Приложение 2

Справочное

СХЕМЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВИДОВ КОРОТКИХ ЗАМЫКАНИЙ И ЗАМЫКАНИЙ В ЭЛЕКТРОУСТАНОВКАХ

————T——————————-T——————————

Поясняющая  ¦   Сети глухозаземленные или   ¦    Сети незаземленные или

  схема     ¦    эффективно-заземленные     ¦    резонансно-заземленные

            +——————-T————+——————T————

            ¦      Термин       ¦ Условное  ¦     Термин       ¦  Условное

            ¦                   ¦обозначение¦                  ¦обозначение

————+——————-+————+——————+————

                                   (3)                             (3)

             Трехфазное короткое  К          Трехфазное короткое  К

             замыкание                       замыкание

—————————————————————————

                                   (1,1,1)                         (3з)

             Трехфазное короткое  К          Трехфазное короткое  К

             замыкание на землю              замыкание с землей

—————————————————————————

                                   (2)                             (2)

             Двухфазное короткое  К          Двухфазное короткое  К

             замыкание                       замыкание

—————————————————————————

                                   (1,1)                           (2з)

             Двухфазное короткое  К          Двухфазное короткое  К

             замыкание на землю              замыкание с землей

—————————————————————————

                                   (1)                             (1)

             Однофазное короткое  К          Однофазное           З

             замыкание                       замыкание на землю

—————————————————————————

                                   (1 + 1)                         (1 + 1)

             Двойное короткое     К          Двойное замыкание    З

             замыкание на землю              на землю

—————————————————————————

Приложение 3

Справочное

КРИВЫЕ ИЗМЕНЕНИЯ ПЕРИОДИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА КОРОТКОГО ЗАМЫКАНИЯ ВО ВРЕМЕНИ В ЭЛЕКТРИЧЕСКОЙ СЕТИ С ИСТОЧНИКОМ НЕИЗМЕННОГО НАПРЯЖЕНИЯ

1 — свободная переходная составляющая; 2 — свободная сверхпереходная составляющая; 3 — принужденная составляющая

Скачать:
ГОСТ 26522-85. Короткие замыкания в электроустановках. Термины и определения
ГОСТ 26522-85. Короткие замыкания в электроустановках. Термины и определения

КОРОТКОЕ ЗАМЫКАНИЕ | определение в кембриджском словаре английского языка

Производственные дефекты или даже небольшое повреждение могут привести к короткому замыканию цепи , что может привести к перегреву аккумулятора и возгоранию.

Из Лос-Анджелес Таймс
