Конвертер-адаптер AV -> VGA
В почте меня попросили поведать про другой конвертер, который преобразует аналоговый сигнал во VGA. У меня и такой есть. Этот конвертер используется 24/7 в течении уже 4-х лет и работает до сих пор. Возможные сценарии использования: вывод на VGA-мониторы картинки с аналоговых камер наблюдения (через BNC-AV переходник), видеомагнитофонов, проигрывателей дисков, ретро-консолей (Sega, Nintendo, 3DO, PS)
Технические характеристики
Стандарты входного сигнала — PAL/SECAM
Стандарты выходного сигнала — 800X600@60Гц, 800X600@75Гц, 1024X768@60 Гц, 1280X1024@60 Гц, 1440X900@60Гц, 1680X1050@60Гц, 1920X1080@60 Гц, 1920X1200@60, 1920X1200@60Гц
Входные порты — AV, S-VIDEO, VGA
Выходной порт — VGA
Питание — DC 5В
Внешний вид
Воспроизведу какой комплект был.
Сразу замечу, что проводов было всяко больше, чем сейчас предлагают китайцы. На изображении присутствует три: USB-DC 5525 5В, двусторонний S-VIDEО, двусторонний AV-«тюльпан», потом вспомнил, что в комплекте также были двусторонний VGA и блок питания на 5В (его опционально выбирал). Незнаю с чем связано, но сейчас проводов кладут уже не так много.
Сам девайс облачён в пластиковый корпус с софт-тач покрытием и некотороей перфорацией в корпусе.
Питается от 5В, коннектор нужен 5525

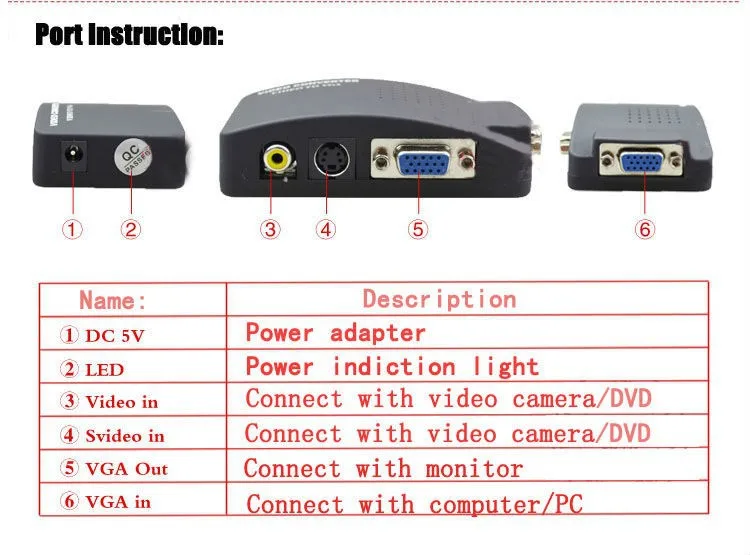

Набор портов слева-направо — входные AV, S-VIDEO; выходной VGA
С торца ещё один VGA, но входной — это на тот случай, когда у вас есть только один ПК с монитором и вам хочется всё равно вывести аналог на этот монитор. И чтобы каждый раз не заниматься переподключением кабелей, просто ставите этот конвертер как бы в разрыв связки ПК—…—монитор, а источник сигнала можно просто переключить по кнопке на конвертере.
При взгляде снизу можно посмотреть обозначения портов, если запутался
Оставшийся торец содержит кнопки управления настройками вывода: AV/SV/PC — как раз переключает источник выводимого сигнала (AV, S-VIDEO или ПК), PIP по нажатию показывает только надпись Unknown Resolution, Reset — сброс настроек, MODE — переключает разрешение и герцовку (60Гц/75Гц), MENU — ручные настройки цветности, PP — пресеты цветности.
Разбор устройства.
Схема построена на AV775B
Samsung k4s161622h-uc60 — оперативная память на 16Мб
Подключение
Сперва выведу картинку с аналоговой камеры на VGA-вход маленького монитора
Камера с BNC-разъёмом, поэтому использую переходник AV-BNC. Ну и про питание 12В не забуду.
Подключение на конвертере
Картинка выводится сразу, но пока в растянутом виде, так как камера выдаёт около-квадратную картинку 4:3 762×576, а соотношение сторон у монитора 16:9
В настройках монитора просто поменяю соотношение сторон на 4:3, во многих других мониторах эта опция также есть
Короткий тест картинки. Поставил таблицу и рядом положил игрушку.
Так выглядит изображение с аналоговой камеры, которое идёт через обозреваемый конвертер.
А вот так изображение смотрится, если подключить камеру к AV-входу монитора, минуя конвертер. Чёрные линии стали жирнее, само изображение стало темнее, но и на игрушке к тому же появились тени, оно и понятно, чем меньше «посредников» в подключении, тем меньше потерь.
Едва уловимая задержка через конвертер — присутствует, что в общем-то и не удивительно.
Нашел в закромах старый DVD-проигрыватель. Разбитый, но еще работает. Буду использовать S-VIDEO выход видеопроигрывателя
Здесь также всё заработало без проблем
Изображение по S-VIDEO выводится с кратковременной пометкой SV в правом верхнем углу экрана
Также попробовал вывести картинку через AV-выход DVD-проигрывателя через конвертер, — здесь картинка чёрно-белая, — придётся в настройках проигрывателя выставлять стандарт PAL/NTSC
На большом VGA-мониторе
Меню с настройками цветности, яркости, контрастности, цветовой температурой.
А вот вкладки почему-то переключить нельзя, впрочем не напрягает.
Итоги
В природе существуют и обратные конвертеры, которые уже из VGA преобразуют сигнал в AV. Единственный сценарий, который тут вижу: вывод изображения с компьютера по VGA на «пузатый» кинескопный монитор.
Стоит дешевле.
Возвращаясь к сабжу, ещё раз напомню про особенность, которая касается соотношения сторон, при выводе почти квадратного 4:3 изображения на мониторы 16:9 — оно растягивается, и нужно менять соотношение уже в самом мониторе, а не в конвертере.
Это устройство работает у меня годами, — и это без преувеличения, так что проверку временем оно прошло.
Вкладки в меню не переключаются, это пожалуй единственное нарекание. В остальном, однозначно рекомендуется.
