Конденсатор — электронное устройство, принцип работы, функциональное назначение, разновидности.
Конденсатор (электро-, Capacitor — Eng.) — элемент электрической цепи, который обеспечивает кратковременное накопление энергии и быструю отдачу накопленного. Применяются в цепях фильтров питания, цепях межкаскадовых связей, а также для фильтрации помех.
Основной характеристикой является ёмкость. Измеряется в Фарадах (Ф, F). Фарад характеризует заряды, создаваемые электрическими полями.
Емкость конденсатора пропорционально увеличивается с площадью обкладок и уменьшается с расстоянием между ними. Еще одной важным параметром конденсатора является рабочее напряжение. Напряжение это не с потолка берется, а характеризуется максимальным напряжением при превышении которого наступает пробой диэлектрика и выход конденсатора из строя.
Качественные конденсаторы от дорожащих своим именем производителей, имеют солидный запас прочности и могут работать и на немного завышенных напряжениях без каких либо последствий. Потому именно их и стоит приобретать для лучшей стабильности и долговечности.
Существуют поляризированные и неполяризированные конденсаторы. При неправильном подключении поляризированного, он может выйти из строя из-за сильного нагрева, с последующим вскрытием или даже мини-взрывом.
Существует множество разновидностей конденсаторов.
В относительно сложных электронных схемах обычно применяются электролитические, полимерные и керамические. К тому же если конденсаторы используются с цифровым оборудованием, желательно чтобы они имели низкое эквивалентное последовательное сопротивление (Low — ESR). Чтобы это получить, производители используют более качественные компоненты конденсатора.
Если требуется Low-ESR конденсатор а вы поставили обычный, он будет довольно сильно нагреваться и быстро выйдет из строя. Может быть за пару дней или даже часов.

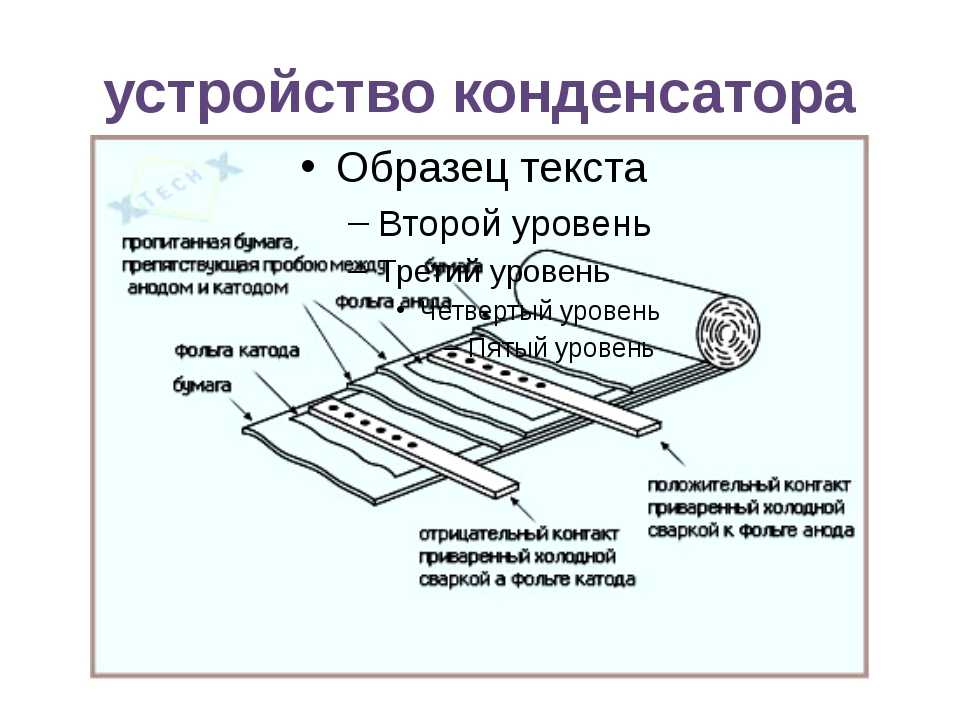

Электролитические — самые недолговечные, по причине постоянного испарения электролита, особенно при повышенной температуре или плохой герметичности конденсатора. Но тем не менее, они и самые распространённые по причине своей дешевизны.
В основном, имеют срок службы не более 50 000 часов, обычно же 10 — 20 000. При испарении или недостаточном количестве электролита вздуваются и даже разрываются с характерным хлопком. Вздутые конденсаторы — показатель того что необходимо его заменить во избежании проблем с питанием и общей стабильностью.
Твёрдотельные полимерные
Относительно долговечны, очень редко вздуваются и намного компактней электролитических.
Большинство производителей компьютерной техники, полностью перешли на полимерные конденсаторы, даже в бюджетном секторе. Нюанс в том, что они дороже электролитических. Потому этот переход был постепенным и произошёл благодаря массовому производству и удешевлению полимерных конденсаторов.
Принцип работы схож с электролитическими конденсаторами, только вместо электролита используется вязкий полимерный материал. Он практически не испаряется и имеет лучшие показатели, чем обычный электролит.
Керамические
Керамические конденсаторы умеют накапливать энергию с малыми потерями по току, лучше фильтруют помехи и не вздуваются в тяжёлых эксплуатационных условиях. А ещё они не вскрываются и не взрываются (есть исключения в некоторых видах полимерных), забрызгивая электролитом остальные компоненты схемы.
Имеют гораздо меньший размер в сравнении с электролитическими, меньше нагреваются. Срок службы 100 000 часов и более.
Не менее распространены танталовые конденсаторы, но применяются преимущественно в точной электронике с нанесением на саму плату. Танталовые конденсаторы, относятся к подвиду электролитических, но с натяжкой.
При малых размерах, имеют выдающиеся характеристики, а также долгий срок службы. Менее чувствительны к нефильтрованной высокочастотной составляющей, выносливы при работе с повышенной температурой, имеют низкий ESR.
Про буферные конденсаторы / Хабр
HladВремя на прочтение 3 мин
Количество просмотров9.9K
Схемотехника *
Туториал
Данная статья — что-то типа небольшого ликбеза, на который меня сподвигла недавняя статья на Хабре, про буферизацию источников питания.
Очень часто разработчикам приходится иметь дело с нестабильными или пульсирующими источниками питания, либо с пульсирующим потреблением.
Соответственно, это приводит к провалам и броскам напряжения, вплоть до того, что устройством становится невозможно пользоваться, или оно вообще выходит из строя. Первое, что приходит в голову в таких случаях — поставить буферный конденсатор. Но для того, чтобы этот конденсатор реально помог — необходимо его правильно выбрать. Рассмотрим простейший пример — пропадание питания, которое устройство должно пережить без сбоев.
Прежде всего — в конденсаторе в принципе должно быть запасено достаточно энергии для того, чтобы обеспечить ей устройство на время пропадания основного питания. Допустим, мы питаемся от 12В, устройство потребляет мощность 20 Вт, допустимое минимальное рабочее напряжение — 9В. И пусть допустимое пропадание напряжения составляет 20 мсек. Для того, чтобы устройство протянуло на буферных конденсаторах это время, в них нужно запасти 0,4 Дж (считаем по формуле E = P*t, то есть, энергия есть произведение мощности на время). И после того, как из конденсатора потребитель вытянет эти 0,4Дж, в них должно остаться достаточно энергии, чтобы напряжение не опустилось ниже 9В.
Ещё один момент, на который стоит обратить внимание — это способность конденсатора выдерживать импульсные нагрузки. Конденсатор может иметь огромную ёмкость, но не иметь возможности быстро её отдать. У конденсаторов есть такая характеристика, как ESR, «эффективное последовательное сопротивление». Так, например, у ионисторов может быть огромная ёмкость, измеряемая единицами фарад (ну, или миллионами микрофарад, если так привычнее), но из-за высокого ESR быстро забрать с них весь этот заряд невозможно, а любая попытка забрать большой ток будет приводить к тому, что заметная часть заряда превратится в тепло, нагревающее сам конденсатор.
Вернёмся к примеру выше.
Допустим, у нас провал напряжения не 20 мсек, а 1 мсек, но потребляемая мощность не 20 Вт, а 400. То есть, нам надо обеспечить те же самые 0.4Дж энергии. Если считать по ёмкости, то конденсатор нужен тот же самый, но типичный ESR подобного одиночного электролита — десятки миллиОм. Попытка забрать с него ток в 30-40 ампер приведёт к тому, что напряжение на выводах конденсатора упадёт на 1-2 вольта, а примерно 10-15% (или даже больше) накопленной в нём энергии рассеется в тепло. В конечном итоге напряжение просядет ниже допустимого заметно раньше, чем предполагалось. В этом случае необходимо ставить несколько конденсаторов параллельно, причём стараться выбирать lowESR-конденсаторы. Это потребует ещё больше места на плате и внутри устройства в целом.
В целом, у конденсаторов ещё довольно много различных нюансов, но, как правило, уже того, что описано выше — достаточно, чтобы поставить крест на идее поставить буферный конденсатор на вход мощного потребителя
