Обычный электролитический конденсатор — Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
Кривые повышения температуры и снижения рассеиваемой мощности для проволочных сопротивлений ( по материалам фирмы International Resistance. [1] |

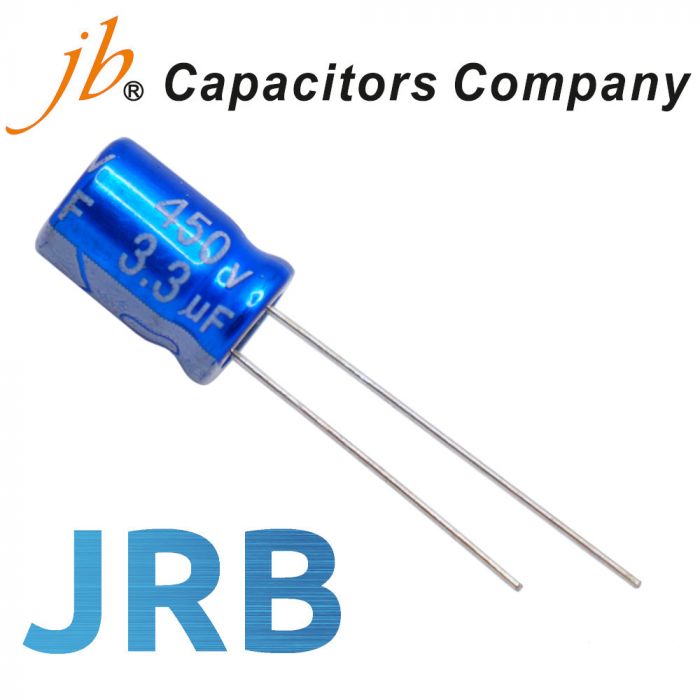

Обычные электролитические конденсаторы в миниатюрном оформлении имеют травленный анод из алюминиевой фольги. [2]
В обычных электролитических конденсаторах в качестве диэлектрика используется тонкий слой окиси алюминия ( А1гОз), получаемый на поверхности обкладки конденсатора, выполненной из алюминиевой фольги специальным электрохимическим методом. Второй обкладкой конденсатора служит электролит. В танталовых конденсаторах вторым электродом служат некоторые типы полупроводников. [3]
Недостатком ОП-конденсаторов является резкое ухудшение способности к самовосстановлению, характерной для обычных электролитических конденсаторов, особенно жидкостных.
Если требуется большая емкость при малых габаритах, то в некоторых случаях используются обычные электролитические конденсаторы типа КЭ
В первом случае необходимо применение неполярного конденсатора типа МБГО или К50 — 19, во втором случае используют
Это сделано в связи с тем, что напряжение на базе транзистора V13 в процессе работы регулятора может быть как положительным ( 1 0 В), когда транзистор V13 открыт, так и отрицательным ( — 1 5 В), когда он заперт. Однако обычный электролитический конденсатор не допускает напряжения обратной полярности. В этом случае происходят его расформовка и связанная с ней временная потеря емкости. Благодаря источнику на диодах V14, V15 напряжение на конденсаторе С4 имеет всегда правильную полярность и отпадает необходимость в дорогостоящем неполярном электролитическом конденсаторе.
Наличие второй обкладки с большим сопротивлением ( электролит, полупроводник) накладывает особый отпечаток на электрические характеристики электролитического конденсатора, вызывая повышение tg 8, по сравнению с обычными типами конденсаторов с твердым диэлектриком, за счет увеличения потерь в обкладках. Если второй обкладкой служит электролит, как в обычных электролитических конденсаторах, то проявляется еще одна их особенность: снижение емкости в области низких температур. [8]
Электролитические конденсаторы представляют собой особый тип конденсатора, резко отличающийся по своей конструкции, технологии и электрическим свойствам от рассмотренных выше конденсаторов с твердым диэлектриком. В электролитическом конденсаторе диэлектриком служит тонкая оксидная пленка, нанесенная на алюминиевую или танталовую пластину, служащую первой обкладкой конденсатора; второй обкладкой обычно служит электролит, соприкасающийся с оксидной пленкой. В обычных электролитических конденсаторах наличие электролита в жидком, полужидком или пастообразном состоянии является необходимым условием для получения высокой электрической прочности оксидного слоя, достигающей сотен киловольт на 1 мм; если в качестве второй обкладки взять металл, то электрическая прочность оксида падает до незначительной величины.
Образование слоя диэлектрика, наносимого на некоторых металлах, происходит при анодном окислении металла в соответствующем электролите. Характерной особенностью оксидных слоев на аноде является их униполярная электропроводность в определенных электролитах, в которых оксидный слой оказывает большое сопротивление электрическому току при анодном включении металла, покрытого оксидом, и пропускает ток при его включении в качестве катода. Эта особенность вызывает необходимость включения
Одной из обкладок электролитического конденсатора является вентильный металл, на котором создан оксидный слой.
Страницы: 1

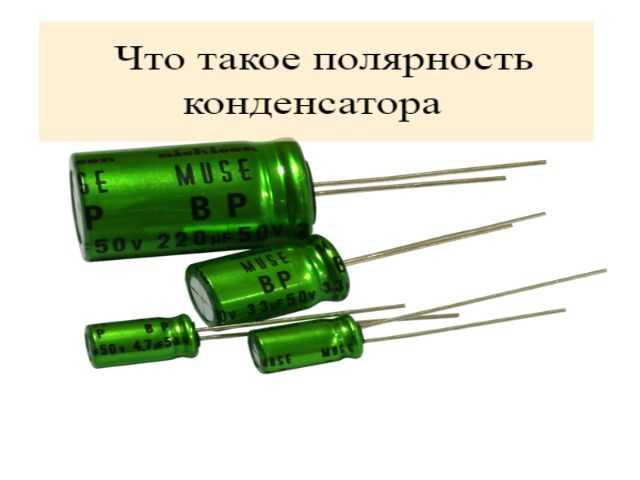

«Полярность» разделительных конденсаторов — Усилители, Лампы, Трансформаторы
U.L.F.
Местный
- #21
Древний юзер написал(а):
Поверьте на слово, в любой системе есть множество более очевидных проблем, решение которых приведет к более очевидным результатам.
Нажмите для раскрытия…
Гениальная фраза… а то в 99% пытаемся соринки выискивать, а там брёвна по ногами валяются( в виде кривых режимов, недомотанных трансов, неграмотного монтажа и т.д.).
Лампы не цель, а средство для получения хорошего звука.
С уважением, Дмитрий.
OConnor
Местный
- #22
ua1ong © написал(а):
Не применяйте импортных конденсаторов(и вообще конденсаторов), легче жить
Нажмите для раскрытия…
Товарищ, отличный совет!
«У меня ноги болят — А вы ими не пользуйтесь!»
ИМХО, это не конструктивный подход: да, согласен, междукаскадный трансформатор лучше, чем междукаскадный конденсатор, но и стоит раза в полтора минимум дороже того же медного дженсена.
А если даже на медный дженсен денег нет, зато есть огромное желание выжать из системы все что можно путем грамотного монтажа? Я бы приложил к этому все усилия.
На мой взгляд — делать так делать. Если уж взялся за сборку чего-то серьезного — так будь любезен максимально учесть ВСЕ мелочи, важные и не очень, начиная от грамотной земли и фильтрации питания и заканчивая «полярностью» этих самых конденсаторов.
А слышно или нет — я предпочитаю проверять аппаратурой. И насчет дженсена своего — тоже проверю, просто руки пока не доходят.
Спасибо всем, кто по существу откликнулся в теме.
U.L.F.
Местный
- #23
OConnor написал(а):
…ИМХО, это не конструктивный подход: да, согласен, междукаскадный трансформатор лучше, чем междукаскадный конденсатор, но и стоит раза в полтора минимум дороже того же медного дженсена.
…Нажмите для раскрытия…
А с чего Вы решили, что ua1ong, в данном случае, ратовал за межкаскадный трансформатор?
Таким образом , при
…будь любезен максимально учесть ВСЕ мелочи, важные и не очень, начиная от грамотной земли и фильтрации питания и заканчивая «полярностью» этих самых конденсаторов.
Нажмите для раскрытия…
из трёх зол, мы минимум одно исключаем. Может это и есть как-раз то бревно, которое проще выкинуть, со всеми осевшими на нём соринками, чем сдувать их(соринки)?
Лампы не цель, а средство для получения хорошего звука.
С уважением, Дмитрий.
OConnor
Местный
- #24
U. L.F. написал(а):
А с чего Вы решили, что ua1ong, в данном случае, ратовал за межкаскадный трансформатор?
Может, под фразой:»… не применяйте конденсаторов вообще…», он имел совсем не межкаскадник, а всего лишь гальваническую связь? В УПТ ведь нет ни конденсатора, ни трансформатора…. и никакое направление конденсатора отслушивать ненадо. :ku)Нажмите для раскрытия…
Если вы про Лофтин-Уайт — то слышанные мною заводские и самодельные экземпляры впечатления как-то не произвели…
В данном случае не важно как именно ua1ong предлагал исключить конденсатор. Важно то, что межкаскадные конденсаторы использованы в 70% воспроизводимых схем и, как мне кажется, проблема заслуживает рассмотрения.
U.L.F. написал(а):
Таким образом , при из трёх зол, мы минимум одно исключаем. Может это и есть как-раз то бревно, которое проще выкинуть, со всеми осевшими на нём соринками, чем сдувать их(соринки)?
Нажмите для раскрытия. ..
Мне кажется, мы оба понимаем, что замкнутые контуры в земле и грязное питание создадут целый лес бревен, который превратит ваш усилитель — пускай даже без разделительного конденсатора — в генератор шума.
Пусть каждый поступает так, как считает нужным.
Спасибо производителям, которые оставляют радиолюбителю возможность САМОМУ решить как именно он хочет включить компонент в работу.
Eugen Komissarov
Местный
- #25
Тема, по моему, переросла в флейм
Конденсаторы были, будут и есть. «разделительные» ли они, или в фильтрации, или в коррекции, у нихх всё равно есть направление.
U.L.F.
Местный
- #26
Eugen Komissarov написал(а):
Тема, по моему, переросла в флейм
. ..Нажмите для раскрытия…
Евгений, да она изначально флеймовая. Естественно у конденсаторов направление присутствует, как и у резисторов, проводов и т.д. …, тем более, что конструкция у них явно несимметричная. Вопрос в том, насколько это всё заметно на слух. Отслушивать их, или ставить просто по указанному направлению, личное дело каждого… главное , не заострять на этом внимание , пренебрегая другими, более значительно влияющими на звук, конструктивными особенностями.
Лампы не цель, а средство для получения хорошего звука.
С уважением, Дмитрий.
OConnor
Местный
- #27
U.L.F. написал(а):
Евгений, да она изначально флеймовая. Естественно у конденсаторов направление присутствует, как и у резисторов, проводов и т.д. …, тем более, что конструкция у них явно несимметричная. Вопрос в том, насколько это всё заметно на слух. Отслушивать их, или ставить просто по указанному направлению, личное дело каждого… главное , не заострять на этом внимание , пренебрегая другими, более значительно влияющими на звук, конструктивными особенностями.
Нажмите для раскрытия…
Подписываюсь.
Я не хотел священных войн, как я уже говорил. Просто на мой взгляд маленьких проблем не бывает.
Полагаю, что U.L.F. очень удачно подвел итог всей дискуссии: явление имеет место быть, объясняется тем-то и тем-то, но в большинстве случаев имеет небольшое значение.
Tommy
Местный
- #28
Коллеги, давайте не будем раздувать флейм, особенно про направления проводов
Krava
Местный
- #29
Подскажите плз. , как правильно подключить кондеры С3 и С5(см. вложение) соблюдая направленность? Для С3 я так понимаю направленность роли не играет.
Существуют так же полярные конденсаторы, которые работают только в одном направлении. Для них соблюдение направленности обязательно.
Правильно я понимаю?
И еще, у конденсаторов спраг(во вложении), вывод только один. На сколько я понимаю это вход, а второй конец подключается в корпусу?
Требуется для такого кондера заземление или изоляция от земли?
OConnor
Местный
- #30
Krava написал(а):
Подскажите плз., как правильно подключить кондеры С3 и С5(см. вложение) соблюдая направленность? Для С3 я так понимаю направленность роли не играет.
Существуют так же полярные конденсаторы, которые работают только в одном направлении. Для них соблюдение направленности обязательно.
Правильно я понимаю?
И еще, у конденсаторов спраг(во вложении), вывод только один. На сколько я понимаю это вход, а второй конец подключается в корпусу?
Требуется для такого кондера заземление или изоляция от земли?Нажмите для раскрытия…
С3 — конденсатор, не имеющий полярности, включать его можно как угодно. Эта тема о направлении включения именно таких конденсаторов.
С5 — электролитический конденсатор, светлая полоска — анод. Обратное включение таких конденсаторов не допускается и чревато взрывом.
На фото — электролитические конденсаторы, центральный вывод — анод, корпус — катод.
Обычно от корпуса их изолируют, под гайку ставят шайбу с припаянным к ней проводом — это минус.
Учите матчасть.
Krava
Местный
- #31
Спасибо за ответ.
Можно ли в схеме для конденсатора С5 использовать неполярный кондер т.е. тот, который не имеет направленности включения?
Просто в нем нужно определить где +, а где -?
JeeP
Местный
- #32
На фото — электролитические конденсаторы
Нажмите для раскрытия…
что-то я не уверен.
Krava
Местный
- #33
JeeP написал(а):
что-то я не уверен.
Нажмите для раскрытия…
На фото PIO, т.е. бумага масло.
OConnor
Местный
- #34
Krava написал(а):
На фото PIO, т. е. бумага масло.
Нажмите для раскрытия…
Тогда да, это не электролиты. Включать можно как угодно.
Древний юзер
Местный
- #35
Только желательно что б потенциал, корпуса кандера был поближе к земле… а то больно стукнуть может
Даешь бан за флуд во флейме!
Krava
Местный
- #36
Древний юзер написал(а):
Только желательно что б потенциал, корпуса кандера был поближе к земле… а то больно стукнуть может
Нажмите для раскрытия…
Т.е. кроме того, что я подключаю корпус кондера ко второму выходу в схеме, я еще должен его заземлить?
Или я чего то не понимаю. В данном кондере корпус же является минусом.
Древний юзер
Местный
- #37
Krava написал(а):
Т.е. кроме того, что я подключаю корпус кондера ко второму выходу в схеме, я еще должен его заземлить?
Или я чего то не понимаю. В данном кондере корпус же является минусом.Нажмите для раскрытия…
Будьде так любезны разъяснить что у вас за схема.
Две подвисших в воздухе емкости?
Или я чего то не понимаю.
Даешь бан за флуд во флейме!
Krava
Местный
- #38
Вот схема усилителя:
https://audioportal.su/forums/attachment.php?attachmentid=9080&d=1192033858
Это Quad II
По подключению конденсатов OConnor все популярно объяснил, на что ему СПАСИБО.
Вы писали в посте #37(по конденсаторам Sprague на фото), что корпус нужно заземлить т.к. может током стукнуть. Поскольку в конденсаторе выход один, он является анодом, катодом у него является корпус(я так даже емкость его проверял мультиметром). Зачем тогда заземлять корпус?
Есть еще вопрос по С5. С его полярностью все понятно. Туда нужно включить полярный кондер емкостью 25 мКф. На какую нагрузку он должен быть расчитан? На 26В которые подаются на анод кондера?
Сорри за офф.
OConnor
Местный
- #39
Krava написал(а):
Есть еще вопрос по С5. С его полярностью все понятно. Туда нужно включить полярный кондер емкостью 25 мКф. На какую нагрузку он должен быть расчитан? На 26В которые подаются на анод кондера?
Сорри за офф.Нажмите для раскрытия…
Номинальное напряжение электролита должно быть не меньше, а лучше процентов на 20 больше.
В Вашем случае — 35В ближайшее серийно выпускаемое.
Древний юзер
Местный
- #40
Krava написал(а):
…
Вы писали в посте #37(по конденсаторам Sprague на фото), что корпус нужно заземлить т.к. может током стукнуть. Поскольку в конденсаторе выход один, он является анодом, катодом у него является корпус(я так даже емкость его проверял мультиметром). Зачем тогда заземлять корпус?…Нажмите для раскрытия…
Krava вы читать умеете? Или не ясен смысл слова потенциал?
Древний юзер написал(а):
Только желательно что б потенциал корпуса кандера был поближе к земле… а то больно стукнуть может
Нажмите для раскрытия…
Откуда я могу знать куда вы его ставить удумаете? Может на межкаскад.
В данной схеме корпус и так заземлен.
Даешь бан за флуд во флейме!
