Не секрет, что у начинающих радиолюбителей не всегда есть под рукой дорогое измерительное оборудование. К примеру осциллограф, который даже на китайском рынке, самая дешевая модель стоит порядка нескольких тысяч. Бывает осциллограф нужен для ремонта различных схем, проверка искажений усилителя, настройки звуковой техники и т. Очень часто низкочастотный осциллограф используется при диагностике работы датчиков в автомобиле.
Проект цифровой осциллографа для компьютера с передачей данных по RS уровня с последовательным портом RS персонального компьютера.
А почему нельзя запитать приставку с последовательного порта RS
ADS-3062L Двухканальный USB осциллограф — приставка
By Vanro , January 7, in Измерительная техника. Порылся в архиве статей, есть несколько интересных, на мой взгляд, проектов, да только вот отзывы сильно отличаются. Собственно хотел собрать металлоискатель «Терминатор». К моему огромному стыду задумывал собрать его более полугода назад, даже переписывался с автором схемы, да не собрал по причине отсутствия времени и средств. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Присоединяюсь, такая же история. Лежит плата «Терминатора 3». За неимением осциллографа хотелось бы настроить его с помощью компьютера.
Электроника для начинающих
Digital Oscilloscope V3. Доброго дня уважаемые радиолюбители! Сегодня на сайте мы рассмотрим простую радиолюбительскую программу , превращающую домашний компьютер в осциллограф. Есть два способа превращения персонального компьютера в осциллограф.
Известно, что хорошо наладить некоторые устройства без осциллографа весьма проблематично.
Цифровой RS232 осциллограф для ПК
Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов. Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры см. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается точками, отрезками, сплайнами , для отображения доступны режимы персистенции и цифрового люминофора.
Простейший осциллограф из компьютера
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры см. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается точками, отрезками, сплайнами , для отображения доступны режимы персистенции и цифрового люминофора.
Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы. Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа. Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа. Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем.
Как сделать цифровой осциллограф из компьютера своими руками?» Бюджетные РадиоКот:: Осциллографическая приставка к ПК.
Щось пішло не так 🙁
Приставка для компьютера осциллограф
Осциллограф — инструмент, который имеется почти у каждого радиолюбителя.
Но для начинающих он стоит слишком дорого. Компьютер отлично подойдёт для такой переделки, причём его функциональность и внешний вид никак не пострадают. Принципиальная схема осциллографа сложна для понимания начинающего радиолюбителя, поэтому рассматривать её нужно не целиком, а предварительно разбив на отдельные блоки:.

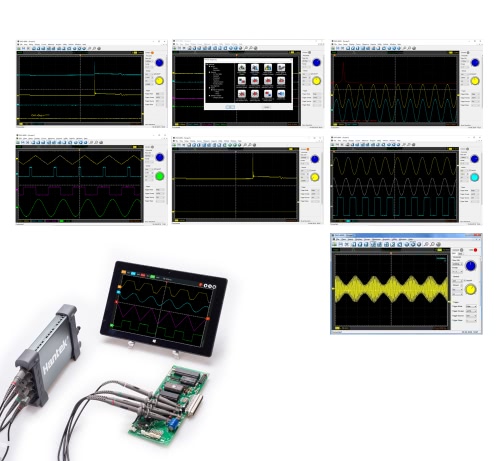

Осциллограф-приставка Hantek 6022BE для радиолюбителя
Предлагаем приборы ESD-мониторинга и аудита по выгодным ценам. Купить приборы обслуживания холодильных систем можно в нашей компании. USB-генераторы сигналов произвольной формы и специальной формы, USB-генераторы телевизионных сигналов. IPS опция. USB как опция.
Новая серия планшетных осциллографов Актаком Все модели имеют, как сенсорное управление через 8-ми дюймовый тачскрин дисплей, так и могут управляться классическим способом — через органы управления кнопки и ручки.
Простейший осциллограф из компьютера
Устройство построено на базе восьмиразрядного процессора PIC12F Процессор работает на частоте 20 МГц.
Осциллограф из компьютера своими руками. Скачать схему осциллограф для ком. Осциллографическая приставка к ПК.
Компьютер в роли осциллографа, спектроанализатора, частотомера
Целью настоящей
работы является изучение основ
осциллографических измерений, овладение
методами работы с обычным осциллографом
и реализованным с использованием
возможностей типовой звуковой карты
персонального компьютера, сравнительный
анализ результатов, полученных разными
методами.
Оборудование: генератор сигналов низкочастотный Г3-112/1, персональный компьютер со звуковой картой, осциллограф С1-112, устройство «LCR/OSC», соединительные провода.
Основным и наиболее широко применяемым прибором для исследования формы напряжения служит электронный осциллограф — прибор для визуального наблюдения электрических сигналов и измерения их параметров с помощью электронно-лучевой трубки. Он отличается большим входным
сопротивлением, высокой чувствительностью, пренебрежимо малой инерционностью и большой универсальностью.
1.ОБЩАЯ ФУНКЦИОНАЛЬНАЯ СХЕМА И ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОННОГО ОСЦИЛЛОГРАФА.
Блок — схема осциллографа представлена на рис. 1. Она включает следующие основные узлы.
Рис. 1. Общая функциональная схема осциллографа
1 — канал вертикального отклонения; 2 — калибратор амплитуды;
3 — канал горизонтального отклонения; 4 — электронно-лучевая
трубка; 5 — блок питания; 6 — канал управления яркостью; 7 —
калибратор
длительности.
Электронно-лучевая трубка (ЭЛТ) — определяет принцип действия прибора, и от ее характеристик в значительной мере зависят параметры и возможности применения осциллографа в целом. В осциллографах используют, главным образом, ЭЛТ с электростатическим управлением лучом. Принцип наблюдения формы напряжения на экране осциллографической трубки в общих чертах можно представить следующим образом.
Исследуемое
напряжение является функцией времени,
отображаемой в прямоугольных координатах
графиком y =
f(t). Две пары
пластин ЭЛТ отклоняют электронный луч
в двух взаимно перпендикулярных
направлениях, которые можно рассматривать
как координатные оси. Поэтому для
наблюдения на экране ЭЛТ исследуемого
напряжения необходимо, чтобы луч
отклонялся по горизонтальной оси
пропорционально времени, а по вертикальной
оси — пропорционально исследуемому
напряжению (в каждый момент времени). С
этой целью к горизонтально — отклоняющим
пластинам подводят пилообразное
напряжение, которое заставляет луч
перемещаться по горизонтали с постоянной
скоростью слева направо и быстро
возвращаться обратно.
Расстояние,
проходимое лучом вдоль горизонтальной
оси, получается пропорциональным
времени.
Исследуемое напряжение подается на вертикально — отклоняющие пластины и, следовательно, положение луча в каждый момент времени однозначно соответствует значению исследуемого сигнала в этот момент. За время действия пилообразного напряжения луч вычерчивает кривую исследуемого сигнала. Наблюдаемое на экране изображение называют осциллограммой.
Кратко рассмотрим функции, выполняемые основными узлами осциллографа.
Канал вертикального отклонения y, или канал сигналов, служит для преобразования напряжения исследуемого сигнала в соответствующее ему вертикальное отклонение луча. Он состоит из входного устройства, усилителя вертикального отклонения и вертикально — отклоняющих пластин ЭЛТ.
Входное устройство состоит из аттенюатора, позволяющего
ослабить исследуемый сигнал в целое
число раз и согласовать входное
сопротивление канала сигнала с волновым
сопротивлением кабеля, по которому
поступает исследуемый сигнал; катодного
повторителя, устраняющего влияние
канала вертикального отклонения на
источник измеряемого сигнала и
позволяющего получить высокое входное
сопротивление; линии задержки (в
импульсных осциллографах), обеспечивающей
подачу исследуемого импульса на
вертикально — отклоняющие пластины с
задержкой относительно начала
горизонтально — отклоняющего напряжения,
что дает возможность хорошо наблюдать
фронт импульса.
Усилитель вертикального отклонения усиливает исследуемый сигнал, подаваемый со входного устройства, до уровня, позволяющего получить достаточное вертикальное отклонение луча (высоту изображения сигнала) на экране ЭЛТ.
Канал горизонтального отклонения x или канал развертки, служит для создания и передачи напряжения, вызывающего горизонтальное перемещение луча, пропорциональное времени. Вторая функция этого канала — усиление сигнала, синхронизирующего напряжение горизонтального отклонения.
В его состав входят:
генератор напряжения горизонтального
отклонения; усилитель, усиливающий
вырабатываемое генератором напряжение
до уровня, необходимого для отклонения
луча в горизонтальном направлении;
горизонтально — отклоняющие пластины;
схема синхронизации, предназначенная
для преобразования, усиления и
регулирования амплитуды, а также
изменения полярности синхронизирующих
напряжений. Иногда на входе канала
горизонтального отклонения имеется
аттенюатор.
Канал управления яркостью z предназначен для передачи со входа z на управляющий электрод ЭЛТ сигналов, модулирующих яркость свечения. Обычно он состоит из усилителя, который, помимо усиления, позволяет изменять полярность модулирующего напряжения. В этот же канал чаще всего
подается напряжение от калибровочного генератора меток времени.
Калибраторы применяются для измерения параметров исследуемого сигнала. Как правило, ими являются устройства для измерения напряжения и длительности.
Блок питания состоит из двух выпрямителей — высоковольтного, питающего высоким напряжением ЭЛТ, и низковольтного, питающего все узлы осциллографа и низковольтные электроды трубки, а также схемы регулировок напряжений, управляющих яркостью, фокусировкой и положением светящегося пятна на экране ЭЛТ.
2.ВИДЫ ОСЦИЛЛОГРАФИЧЕСКИХ РАЗВЕРТОК.
Различают несколько
видов разверток, используемых в
осциллографических приборах. В их
названии нет единообразия, но имеется
определенная система.
Если развертку
получают в результате подачи развертывающего
напряжения на одну пару отклоняющих
пластин (как правило, горизонтально —
отклоняющих), то ее называют по форме развертывающего напряжения — пилообразная, экспоненциальная, синусоидальная. Когда же развертка создается подачей напряжения на обе пары пластин одновременно (и на радиально — отклоняющий электрод — в специальных трубках), ее название соответствует форме траектории, прочерчиваемой лучом: круговая, эллиптическая, спиральная, радиальная. При любой форме развертывающего напряжения, подаваемого на одну пару пластин, след луча, видимый наблюдателю, представляет собой прямую линию.
2.1.Линейная непрерывная развертка.
Для развертки этого вида характерно непрерывно повторяющееся перемещение луча по горизонтали, пропорциональное времени. Она создается пилообразным, т.е. линейно изменяющимся напряжением (Рис. 2.).
Рис. 2. Линейная развертка.
При минимальном
значении развертывающего напряжения
(точка О) луч находится в крайнем левом
положении на горизонтальной прямой
экрана.
По мере роста пилообразного
напряжения луч перемещается слева
направо с постоянной скоростью. Это
перемещение, называемое прямым
ходом луча,
происходит в течение времени tпр,
пока развертывающее напряжение не
достигнет максимальной величины (точка
А). При надлежащем выборе амплитуды
пилообразного напряжения Uм луч за время
прямого хода tпр переместится
в крайнее правое положение экрана. Когда
напряжение спадает от А до
Б, луч совершает обратный ход — за время tобр быстро возвращается в исходное положение, чтобы в следующий период повторить цикл, состоящий из прямого и обратного хода.
Так как каждый последующий цикл пилообразного напряжения непрерывно следует за предыдущим, то рассматриваемая развертка является линейной непрерывной. Очевидно, генератор такой развертки должен работать в автоколебательном режиме.
Основные
характеристики линейной непрерывной
развертки: период Tп = t пр + tобр или частота F = 1/ Тп развертки и максимальное отклонение
луча за период, определяемое амплитудой
развертывающего напряжения.
Для получения
высококачественного изображения
исследуемого процесса необходимо
выполнение условия tобр << tпр.
В современных осциллографах это
требование всегда выполняется. Кроме
того, луч гасят при обратном ходе или
подсвечивают при прямом. Практически
можно считать, что Тп ≈ tпр.
Чтобы линия развертки или изображение сигнала не мерцали при наблюдении, луч должен прочерчивать одну и ту же траекторию не менее 15-20 раз в секунду. При этом используется инерционная способность человеческого глаза сохранять зрительное впечатление примерно 1/15 сек.
Изображение представляется наблюдателю неподвижным, если луч при каждом прямом ходе прочерчивает одну и ту же кривую. Это достигается тогда, когда период развертывающего напряжения Тп равен или кратен периоду исследуемого сигнала Ти, т.е.
Тп = Ти или Тп = пТи (1)
Напомним, что два
колебания, у которых частоты (периоды)
равны или кратны и изменению одной из
частот соответствует пропорциональное
изменение второй частоты, называются синхронными (одновременными).
Таким образом, для получения неподвижного
изображения напряжение развертки и
исследуемое напряжение должны быть синхронными. Это достигается синхронизацией напряжения развертки исследуемым сигналом или внешним напряжением с периодом, соответствующим условию (1).
Важно отметить, что пилообразное напряжение не бывает строго линейным. Часто оно изменяется по экспоненте, близкой к прямой, причем степень линеаризации зависит от схемы генератора развертки. При недостаточно большой постоянной времени экспоненты форма наблюдаемого напряжения искажается.
В осциллографах, служащих для наблюдения формы колебания, нелинейность развертки характеризуется γ ≈ 10%, а в осциллографических измерителях временных интервалов значительно меньше: порядка десятых и сотых долей процента.
2.2.Линейная ждущая развертка
Часто осциллограф
используют для исследования различных
импульсных процессов, в том числе
непериодических. Непрерывная развертка
не позволяет наблюдать однократные
импульсы, а при исследовании процессов
с большой скважностью она оказывается
малоэффективной.
В последнем случае
слишком малая часть периода следования
импульсов приходится на долю импульса,
а его вершина наблюдается в виде
светящейся точки. Иначе говоря, большая
часть периода напряжения горизонтальной
развертки не используется.
Задача исследования непериодических импульсов и периодических импульсных процессов с большой скважностью успешно решается с помощью ждущей развертки. Её сущность заключается в том, что развертывающее напряжение подается на горизонтально-отклоняющие пластины лишь тогда, когда исследуемый импульс поступает на вход осциллографа. После того как под действием развертывающего напряжения луч совершит один цикл прямого и обратного хода, развертка прекращается и «ждет» прихода нового импульса, запускающего её. Длительность пилообразного напряжения Т при ждущей развертке можно выбрать немного большей длительности наблюдаемого импульса t . Это позволяет при надлежащей скорости развертки получить изображение импульса, занимающее почти весь экран. Ждущая линейная развертка характеризуется длительностью пилообразного импульса Тжд в микросекундах (при этом предполагается, что амплитуда «пилы» UМ отклоняет луч почти на весь экран) или скоростью развертки
выраженной в
мм/мксек или см/мксек (hГ — чувствительность
трубки к горизонтальному отклонению,
мм/в).
Для того, чтобы при ждущей развертке фронт исследуемого импульса был хорошо виден, необходимо сдвинуть его относительно начала развертки, т.е. сделать так, чтобы момент начала горизонтальной развертки опережал момент прихода фронта исследуемого импульса на вертикально-отклоняющие пластины ЭЛТ.
2.3.Синхронизация непрерывной развертки
При исследовании периодических напряжений для получения неподвижного изображения на экране трубки необходимо, чтобы периоды развертывающего и исследуемого напряжения были равны или кратны. Осуществление этого условия требует принятия специальных мер, так как частота
колебаний релаксационных генераторов вообще и генераторов пилообразного напряжения, в частности, нестабильна по различным причинам: из-за колебаний питающих напряжений, нестабильности параметров схемы, флуктуационных явлений и т.п. Да и частота исследуемого сигнала не всегда достаточно стабильна.
Получить неподвижное
изображение можно только в том случае,
если удастся «навязать» генератору
развертки частоту колебаний, при которой
его напряжение и напряжение исследуемого
сигнала будут синхронными.
Процесс, в результате которого вынуждают генерировать колебания точно с частотой внешнего напряжения или кратной ей, называется синхронизацией (захватыванием частоты). Если частоты внешнего и развертывающего напряжений близки, то частота развертки «подтягивается» к частоте синхронизирующего напряжения.
В осциллографах
применяют три вида синхронизации: внутреннюю,
т.е. исследуемым напряжением, внешнюю,
осуществляемую с помощью внешнего
источника, напряжение которого подается
на генератор развертки, или от сети.
Переключатель рода синхронизации в
положении «Внутренняя» соединяет вход
усилителя синхронизации с каналом
вертикального отклонения, чем достигается
подача исследуемого напряжения в схему
синхронизации. В положении «Внешняя»
вход усилителя синхронизации подключается
к зажимам, на которые поступает
синхронизирующее напряжение от внешнего
источника. При положении переключателя
«От сети» ко входу усилителя подводится
небольшое напряжение от сети питания,
снимаемое обычно с дополнительной
обмотки силового трансформатора
осциллографа.
Для того, чтобы генератор развертки хорошо синхронизировался, необходимо должным образом выбирать амплитуду синусоидального напряжения. В случае очень малой амплитуды синхронизация легко нарушается при небольшом изменении одного из периодов. Чересчур большая амплитуда
синхронизирующего напряжения приводит к значительному уменьшению амплитуды пилообразного напряжения и даже может вызвать его искажения: развертка получается с неодинаковыми периодами. Кроме того, при синхронизации на субгармониках из-за слишком большой амплитуды может получаться неправильный коэффициент кратности периодов. Чтобы иметь возможность правильно выбрать амплитуду синхронизирующего напряжения, в усилителе синхронизации осциллографа применен орган регулировки амплитуды (ручка «Синхронизация»).
2.4.Синхронизация ждущей развертки
В самой сущности
ждущей развертки заложена необходимость
жесткой синхронизации. Так как в качестве
генератора развертки применяется
одновибратор, то синхронизация достигается
возбуждением его либо исследуемым
сигналом, либо синхронным с ним импульсом.
При синхронизации ждущей развертки необходимо создать условие хорошего наблюдения фронта исследуемого импульса — сделать так, чтобы начало напряжения развертки отклоняющего луча по горизонтали несколько опережало момент прихода фронта исследуемого импульса на вертикально-
отклоняющие пластины. Такая задача решается двумя способами:
1. Применением линии задержки в канале вертикального отклонения. В этом случае (рис.3) генератор ждущей развертки запускается коротким импульсом 2, получающимся в результате дифференцирования фронта исследуемого импульса 1, подаваемого из цепи, предшествующей линии задержки.
Рис. 3. Синхронизация ждущей развертки.
На вертикально —
отклоняющие пластины фронт задержанного
импульса 4 поступает с запаздыванием
относительно начала действия напряжения
развертки 3 на промежуток времени,
определяемый линией задержки. Следует
иметь в виду, что применение линии
задержки в канале вертикального
отклонения приводит к некоторым
искажениям наблюдаемого импульса.
В
современных осциллографах высокого
класса используют линии задержки,
вносящие малозаметные искажения.
2. Запуском генератора ждущей развертки и устройства, импульс которого подлежит наблюдению, одним и тем же синхронизирующим импульсом. При этом исследуемый импульс 1 не задерживают в канале вертикального отклонения (рис. 3,б), а строят так систему запуска, чтобы либо генератор развертки запускался коротким импульсом 2 немного раньше, чем исследуемое устройство, либо при одновременном запуске использовалась задержка исследуемого импульса 1 относительно момента запуска в самом устройстве. В обоих случаях начало действия развертывающего напряжения 3 будет опережать на время tоп момент прихода фронта исследуемого импульса на вертикально-отклоняющие пластины (импульса 4 на рис.3).
При использовании
второго способа имеется возможность
подавать исследуемый импульс
непосредственно на вертикально-отклоняющие
пластины (если, разумеется, амплитуда
импульса достаточна для значительного
отклонения луча).
Тем самым исключаются
искажения, которые могут вноситься
линией задержки и остальными узлами
канала вертикального отклонения.
В некоторых осциллографических приборах, например, С1-4, С1-7, И2-5, внутри имеется генератор синхронизирующих импульсов. Последние непосредственно возбуждают генератор ждущей развертки и подаются с задержкой на специальное выходное гнездо, откуда снимаются для запуска исследуемого устройства.
Во многих случаях синхронизирующие импульсы поступают от отдельного внешнего источника или из первых каскадов исследуемого устройства.
При синхронизации
генератора ждущей развертки нужно
учитывать, что его запуск должен
осуществляться короткими импульсами
с крутым фронтом. Поэтому на выходе
усилителя синхронизации включают
дифференцирующую цепочку. Возможность
синхронизации ждущей развертки импульсами
любой полярности обеспечивается
специальным каскадом схемы синхронизации,
который в зависимости от положения
переключателя рода развертки передает
запускающие импульсы либо с неизменной
полярностью, либо с изменением на
противоположную.
3.МНОГОЛУЧЕВЫЕ ОСЦИЛЛОГРАФЫ
Многолучевые осциллографы применяются для одновременного наблюдения нескольких процессов. Основным узлом, отличающим подобный осциллограф от обычного, является специфическая электроннолучевая трубка.
Наиболее распространены двухлучевые приборы. Конструкция двухлучевой ЭЛТ состоит из стеклянной колбы, внутри которой помещены две раздельные электронно-оптические системы и, соответственно, две системы отклоняющих пластин. Эти системы образуют два луча, действующих на один общий экран. Таким образом, двухлучевая трубка представляет собой как бы две отдельные ЭЛТ, помещенные в одну колбу с общим экраном, на котором можно наблюдать одновременно две осциллограммы.
В осциллографе имеется один общий генератор развертки, напряжение которого подается через общий усилитель горизонтального отклонения на обе пары горизонтально-отклоняющих пластин.
Каналов вертикального
отклонения в осциллографе два. Каждый
из них содержит все узлы канала
вертикального отклонения однолучевого
осциллографа.
Калибратор длительности, измеритель амплитуды и предусматриваемый иногда генератор импульсов, синхронизирующих запуск ждущей развёртки — единые.
Принципиально работа двухлучевого прибора не отличается от работы обычного электронного осциллографа. Двухлучевые осциллографы, примерами которых служат приборы С1-7, С1-16, С1-17 и др., удобно применять при исследовании нестационарных процессов, а также искажений импульсов, получающихся в результате прохождения через некоторую цепь (один луч вычерчивает входной импульс, а второй — выходной), и т.д.
Два процесса (несколько процессов) одной и той же частоты можно наблюдать и на экране обычного осциллографа, если воспользоваться специальным электронным коммутатором. С помощью последнего исследуемые напряжения попеременно подключают ко входу Y осциллографа и на экране
одновременно наблюдают две (несколько) осциллограммы.
Так, например, электронный коммутатор С1-15/3, применяемый в осциллографе С1-15, делает этот прибор эквивалентным широкополосному двухлучевому осциллографу, а при подключении указанного коммутатора двухлучевому осциллографу С1-17 последний становится эквивалентным
четырехлучевому
прибору.
4.ТЕХНИКА ОСЦИЛЛОГРАФИРОВАНИЯ НЕПРЕРЫВНЫХ И ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ.
Основным требованием, предъявляемым к каждому измерительному прибору, является минимальная погрешность измерений. При исследовании формы напряжения с помощью осциллографа оно сводится к требованию минимального искажения, т.е. наиболее полного соответствия осциллограммы истинной форме напряжения. Реализация этого требования прежде всего зависит от выбора осциллографа. Необходимо также выполнить ряд условий неискаженного наблюдения, заключающихся в правильном подключении осциллографа к измеряемому объекту, выборе режимов работы прибора, осуществлении синхронизации развертки с исследуемым сигналом, получении
оптимальных размеров изображения — высоты и ширины и др.
4.1.Наблюдение периодических сигналов.
Для получения хорошего изображения на экране ЭЛТ необходимо правильно выбирать режим работы осциллографа в зависимости от характера и параметров исследуемого сигнала.
Прежде всего,
выбирают вид развертки.
Исследуя
периодические процессы, естественно,
применяют линейную непрерывную развертку.
При наблюдении одного периода частота развертки должна быть равна частоте исследуемого напряжения, при наблюдении n периодов — в n раз ниже. Минимальная частота развертки должна быть такой, чтобы изображение не мерцало на экране трубки с коротким или средним послесвечением.
При наблюдении
периодических процессов наиболее
целесообразно применять внутреннюю
синхронизацию, т.е. синхронизацию
исследуемым сигналом. Синхронизация
от сети удобна при осциллографировании
напряжений, частоты которых равны или
кратны частоте сети, например, выходных
напряжений трансформаторов, питаемых
от сети, пульсацией выпрямителей и т.п.
Внешнюю синхронизацию используют
сравнительно редко, в том случае, если
исследуемый сигнал непригоден по форме
для синхронизации или имеет слишком
малую амплитуду. Методика синхронизации
такова: сначала устанавливают частоту
развертки немного ниже частоты
исследуемого сигнала, затем, установив
малую амплитуду синхронизирующего
напряжения, постепенно увеличивают её
до получения хорошей синхронизации —
неподвижного изображения на экране
ЭЛТ.
Если используется развертывающее напряжение от внешнего источника, то его подают на вход Х осциллографа, выключая внутренний генератор развертки. Амплитуда внешнего напряжения должна позволять растянуть изображение на значительную часть экрана.
Высота изображения должна быть удобной для наблюдения. Но её не следует устанавливать слишком большой, так как могут появиться искажения изображения, обусловленные нелинейностью отклонения луча на краях экрана. Высоту регулируют с помощью аттенюатора, должным образом выбирая коэффициент деления, и изменением усиления в канале вертикального отклонения. В некоторых случаях при достаточно большой амплитуде исследуемого напряжения имеет смысл подавать его непосредственно на вертикально-отклоняющие пластины. Это особенно целесообразно, когда частота исследуемого напряжения превосходит верхний предел полосы пропускания усилителя канала вертикального отклонения.
4.2.Наблюдение импульсных процессов.
Для исследования
однократных импульсных сигналов и
периодически повторяющихся одиночных
импульсов с большой скважностью или
кодовых групп импульсов применяется
ждущая развертка.
Скорость развертки
выбирают так, чтобы изображение сигнала
или его части растягивалось почти на
весь экран. Изображение растягивается
тем больше, чем выше скорость развертки.
Синхронизировать ждущую развертку можно исследуемым и внешним импульсами в зависимости от условий наблюдения. Если используется линия задержки канала вертикального отклонения осциллографа, то генератор развертки синхронизируют исследуемым сигналом.
При достаточно
большой амплитуде осциллографируемый
импульс целесообразно подавать
непосредственно на вертикально —
отклоняющие пластины ЭЛТ, так как при
этом исключаются искажения, вносимые
узлами канала вертикального отклонения.
Особенно важно пользоваться этой
возможностью, когда необходимо исследовать
короткие импульсы, спектры которых шире
полосы пропускания усилителя вертикального
отклонения. В подобных случаях ввиду
отсутствия задержки сигнала по отношению
начала развертки синхронизация
исследуемым сигналом неэффективна, так
как при этом не будет виден фронт
импульса.
Для неискаженного наблюдения
требуется внешний синхронизирующий
импульс.
Если в осциллографе имеется внутренний импульсный генератор, то синхронизация обеспечивается тем, что он непосредственно возбуждает генератор ждущей развертки, в то время как для запуска исследуемого устройства используется задержанный синхронизирующий импульс.
Осциллографируя импульсы, яркость уменьшают настолько, чтобы пятно, наблюдаемое левее фронта импульса, исчезло или было плохо видно. Если яркость изображения импульса недостаточна, пользуется выдвижным тубусом.
В случае наблюдения
однократных сигналов, импульсных
напряжений с большой скважностью,
всевозможных быстропротекающих процессов
яркость свечения отдельных участков
осциллограммы получается недостаточной.
Особенно плохо различимы фронты
импульсов. Это обусловлено тем, что
яркость свечения обратно пропорциональна
скорости движения луча. Кроме того,
яркость уменьшается по мере отклонения
луча от горизонтальной оси экрана к
периферии трубки, что объясняется
уменьшением плотности тока в электронном
луче.
Таким образом. Таким образом,
участки осциллограммы, прочерчиваемые
лучом с большой скоростью, получаются
весьма бледными. При большой крутизне
фронты и спады импульсов могут совсем
не наблюдаться.
В импульсных осциллографах на время основного хода луча на управляющий электрод трубки подается положительный прямоугольный импульс подсвета, получаемый от генератора ждущей развертки. Тем не менее, изображения крутых фронтов импульсов остаются сравнительно бледными.
Поэтому в тех случаях, когда нужно детально исследовать форму импульсов и имеется возможность изменения частоты их следования, наблюдение следует вести при повышенной частоте, что способствует увеличению яркости.
Для исследования быстропротекающих процессов применяют ЭЛТ с длительным послесвечением и фоторегистрацию осциллограмм.
4.3. Измерение амплитуды напряжения
При измерении
амплитуды исследуемое напряжение подают
на вход У осциллографа
и регулировкой коэффициента деления
аттенюатора и усиления в канале
вертикального отклонения устанавливают
удобную для измерения высоту изображения
сигнала.
Обычно для этого используют
горизонтальные линии или клетки
масштабной сетки, нанесенной на прозрачном
диске, который расположен перед экраном
ЭЛТ. Затем сравнивают высоту изображения
измеряемого сигнала с отклонением луча,
вызываемым калиброванным напряжением.
Методика сравнения в различных осциллографах неодинакова. Иногда она сводится к следующему.
Запомнив коэффициент деления переключателя аттенюатора, соответствующий установленной высоте изображения сигнала (например, 1:10), и не меняя усиления, подают на вход усилителя вместо сигнала вспомогательное напряжение от источника, находящегося внутри осциллографа. Регулировкой амплитуды вспомогательного напряжения добиваются, чтобы высота его изображения составляла такое же количество клеток масштабной сетки, какое ранее занимало изображение измеряемого сигнала.
Если вспомогательное
напряжение калибровано, как, например,
в осциллографе С1-5, то по шкале
потенциометра, изменяющего амплитуду,
делают отсчет, который переводят в
показание умножением на знаменатель
коэффициента деления (в нашем примере
на 10).
В тех приборах, где вспомогательное
напряжение заранее не калибровано, его
измеряют электронным вольтметром,
имеющимся в осциллографе.
4.4.Измерение длительности импульса
Длительность
импульса измеряют различными способами.
Чаще всего применяют калиброванные по
длительности развертки или калибровочные
метки. Рассмотрим методику измерения
длительности с помощью калиброванных
меток. Их получают в результате подачи
напряжения, вырабатываемого калибратором,
на управляющий электрод, (катод) ЭЛТ.
Это напряжение модулирует яркость:
положительные полупериоды напряжения,
повышающие потенциал управляющего
электрода относительно катода, вызывают
повышение яркости; отрицательные
полупериоды гасят луч. Если на вертикально
— отклоняющие пластины подан исследуемый
импульс, то при включении генератора
меток на экране будет наблюдаться
пунктирная кривая. Расстояние между
серединами двух ярких (темных) меток
равно периоду напряжения генератора
меток. Таким образом, период определяет
цену метки.
Длительность исследуемого импульса определяется произведением числа меток, укладывающихся на измеряемом участке, на цену метки. Абсолютная погрешность измерения ± 0,5 метки. Для уменьшения относительной погрешности измерения длительности желательно иметь большое число меток. Однако при очень большом количестве соседние метки сливаются и отсчет становится невозможным.
4.5.Регистрация осциллограмм
При исследовании одиночных импульсов или периодических импульсных процессов с большой скважностью, а также других сигналов, требующих частоты развертки 5 -10 Гц, для визуального наблюдения осциллограммы необходимы трубки с длительным послесвечением. Наиболее удобным способом регистрации таких процессов является фотографирование, чаще всего осуществляемое с помощью фотоаппарата. Иногда применяют контактный способ, при котором фоточувствительная бумага или пленка прикладывается вплотную к экрану ЭЛТ.
Существуют также
запоминающие трубки с видимым изображением
(электронно-лучевые трубки — потенциалоскопы),
работа которых сходна с работой
запоминающих ЭЛТ вычислительных машин.
Записываемый сигнал хранится в форме
потенциального рельефа и может быть
впоследствии воспроизведен путем
считывания рельефа электронным лучом.
Однократный процесс запоминается такой
трубкой на длительное время. Записанный
сигнал может сохраняться весьма долго,
если электронный луч заперт или
осциллограф полностью выключен. Имеется
возможность последовательно запоминать
несколько процессов (без нарушения
предыдущих записей) и впоследствии
считывать все записи одновременно.
Ненужные записи могут быть мгновенно
стерты.
ПО анализа для осциллографов | Tektronix
Try software tailored to your oscilloscope: 4 Series MSO, 5 Series MSO, and 6 Series MSO.
Воспользуйтесь всеми преимуществами осциллографа Tektronix — скачайте одно из наших многочисленных программных решений и приложений для осциллографов. Перенесите функции осциллографа на свой ПК, удаленно управляйте и контролируйте свой осциллограф и расширяйте возможности приборов на вашем рабочем столе с помощью бесплатного программного обеспечения для осциллографов Tektronix с дополнительными опциями.
ПРОСМОТРЕТЬ ВСЕ ПО ОТ TEK»
Превратите свой ПК в осциллограф с помощью TekScope
TMС помощью программного обеспечения для анализа на ПК TekScope вы можете анализировать сигналы в любое время из любого места, превратив свой ПК в осциллограф. Базовая лицензия обеспечивает просмотр и анализ сигналов, выполнение многих измерений разных типов и декодирование сигналов самых распространенных последовательных шин. Премиум опции открывают расширенные функции, такие как анализ сигналов с нескольких осциллографов, декодирование сигналов с шин, анализ систем питания, анализ джиттера и многое другое.
Функции:
- Возможность базового управления прибором, передачи данных, анализа сигналов и декодирования протоколов на осциллографах серии TBS1000C и TBS2000B
- Декодирование сигналов самых распространенных последовательных шин: I2C, SPI, RS-232/422/485/UART, CAN, CAN-FD, LIN
- Поддержка большинства файлов сигналов (WFM-, ISF-, CSV-, H5-, TR0-, TRC- и BIN-файлов)
ПОДРОБНЕЕ
Обменивайтесь данными между командами с помощью TekDrive
Программное решение TekDrive представляет собой рабочее пространство для совместной работы с данными, полученными в ходе тестирования и измерений, в котором пользователи могут выгружать, сохранять, организовывать, выполнять поиск, загружать и обмениваться файлами с любого подключенного устройства.
Поскольку решение TekDrive встроено во многие модели осциллографов, пользователи могут легко и безопасно обмениваться файлами без использования флэш-накопителя USB.
Функции:
- Изучение и анализ в браузере стандартных файлов, таких как *.wfm, *.isf, *.tss и *.csv
- Преобразование и фильтрация данных в режиме реального времени с помощью встроенных математических функций и выражений
- Интерфейс REST API обеспечивает совместимость с любым подсоединенным устройством или программным приложением
ПОДРОБНЕЕ
Быстрый анализ данных при помощи KickStart
Необходимо комплексное решение по настройке и управлению источниками питания постоянного тока, цифровыми мультиметрами, источниками-измерителями и осциллографами начального уровня? Программное обеспечение Keithley KickStart поможет быстро ввести прибор в эксплуатацию, чтобы вы смогли начать проводить тестирования и измерения сразу после распаковки. Собирайте данные с нескольких приборов и получайте быстрые статистические сводки данных для ускорения принятия решений и внедрения инноваций.
Теперь вы также можете воспользоваться преимуществами специальных приложений Kickstart, таких как приложение для измерения высокого удельного сопротивления и приложение для определения ВАХ. Загрузите 60-дневную пробную версию перед тем, как купить.
Функции:
- Сбор миллионов показаний, которые затем можно передать на диск компьютера для надёжного архивирования
- Превратите источник-измеритель в характериограф с помощью функции определения ВАХ
- Используйте приложение для измерения высокого удельного сопротивления для измерений объемных и поверхностных сопротивлений изоляционных материалов
ПОДРОБНЕЕ
Спектральный и векторный анализ РЧ-сигналов на осциллографе с помощью SignalVu-PC
Работаете в частотной области? Проверяйте РЧ-устройства и сокращайте время анализа, используя осциллограф и ПК для спектрального и векторного анализа РЧ-сигналов. Программное обеспечение для спектрального анализа SignalVu-PC показывает поведение изменяющихся во времени сигналов и идеально подходит для проведения предварительного тестирования на соответствие требованиям в части электромагнитных помех и совместимости, проверки широкополосного радара, беспроводной локальной сети или линий связи со скачкообразной перестройкой частоты.
Функции:
- Анализ сигналов без использования оборудования для регистрации
- Бесплатная версия включает выполнение 17 видов измерений для анализа сигналов и спектра в масштабе реального времени
- Получите те же средства анализа, что и в анализаторах сигналов в масштабе реального времени Tektronix, на своем компьютере, планшете или осциллографе MSO/DPO с 64-разрядной ОС Windows 7/8/10 Intel i5 или i7
ПОДРОБНЕЕ
Определение характеристик широкополосных РЧ-сигналов на осциллографе с помощью SignalVu
Загрузите программное обеспечение SignlaVu VSA на свой осциллограф Tektronix и получите функции анализатора векторных сигналов, анализатора импульсов, тестера WiGig или беспроводной ЛВС и анализатора спектра. Простота определения характеристик широкополосных РЧ-сигналов благодаря сочетанию модуля анализатора сигналов в реальном времени и мощных функций пусковых сигналов осциллографа.
Функции:
- Выполнение регистрации в полосе пропускания до 70 GHz
- Можно обнаружить исходную причину возникновения проблем в частотной, фазовой, амплитудной областях или в области модуляции с корреляцией по времени в режиме отображения нескольких областей
- Обеспечивается быстрая характеризация компонентов и систем со встроенными средствами измерения утечки мощности в соседних каналах (ACLR), ACLR с несколькими несущими, зависимости мощности от времени, кумулятивной функции распределения (CCDF), занятой полосы частот, эквивалентной полосы частот и поиска побочного канала
ПОДРОБНЕЕ
Найдите подходящее программное обеспечение для осциллографа
| Программное обеспечение осциллографа | Совместимость с |
|---|---|
| TekScope | Tektronix MSO Серии 4/5/6, MSO Серии 5LP/6LPD (анализ данных сигнала и настройка сеансов), MDO Серии 3, DPO/MSO/MDO3000, DPO/MSO/MDO4000, DPO7000C, DPO/MSO700C/D/DX/SX (только для анализа данных сигнала) |
| TekDrive | Осциллограф смешанных сигналов MSO Серии 5, низкопрофильный осциллограф MSO Серии 5, осциллограф смешанных сигналов MSO Серии 6, низкопрофильный дигитайзер Серии 6, осциллограф смешанных сигналов MSO серии 6 B, TekScope |
| Kickstart | MDO Серии 3, серия MDO3000, серия MDO4000, серия MSO3000, серия MSO4000, серия DPO3000, серия DPO4000, серия TBS1000C, серия TBS2000B, серия TDS1000, серия TDS2000, серия TDS200 |
| SignalVu-PC | Все осциллографы MSO и DPO |
| SignalVu VSA | Серии MSO/DPO5000, DPO7000 и MSO/DPO70000 |
Нужна помощь в поиске программного обеспечения для осциллографа, отвечающего вашим требованиям?
ПРОКОНСУЛЬТИРУЙТЕСЬ С ЭКСПЕРТОМ
USB-осциллограф с технологией гибкого разрешения
youtube.com/vi/2ERxg5NyqXU/0.jpg» data-video-type=»youtube» mozallowfullscreen=»» src=»https://www.youtube.com/embed/2ERxg5NyqXU?rel=0&wmode=opaque&hd=1″ webkitallowfullscreen=»»> - Аппаратное разрешение FlexRes от 8 до 16 бит
- Аналоговая полоса пропускания до 200 МГц
- Выборка 1 Гвыб/с при 8-битном разрешении
- Дискретизация 62,5 Мвыб/с при 16-битном разрешении
- Память захвата до 512 мс
- 16 цифровых каналов на моделях MSO
- 130 000 сигналов в секунду
- Встроенный генератор сигналов произвольной формы
- 18 протоколов последовательного декодирования в стандартной комплектации
- Анализатор спектра до 200 МГц
В современных электронных устройствах используется широкий спектр типов сигналов: аналоговые, цифровые, последовательные (как высокоскоростные, так и низкоскоростные), параллельные, аудио, видео, распределение мощности и т. д. Все они должны быть отлажены, измерены и проверены, чтобы убедиться, что тестируемое устройство работает правильно и в соответствии со спецификацией.
Для обработки этого разнообразия типов сигналов аппаратное обеспечение PicoScope 5000D FlexRes использует несколько АЦП с высоким разрешением на входных каналах в различных сочетаниях с временным чередованием и параллельных последовательностей, чтобы оптимизировать либо частоту дискретизации до 1 Гвыб/с при 8 битах, либо разрешение до 16 бит при 62,5 Мвыб/с или другие промежуточные комбинации — вы выбираете наиболее подходящее аппаратное разрешение для требований каждого измерения.
Доступны 2- и 4-канальные модели, все с подключением SuperSpeed USB 3.0, обеспечивающим молниеносное сохранение сигналов при сохранении совместимости со старыми стандартами USB. Комплект для разработки программного обеспечения PicoSDK ® поддерживает непрерывную потоковую передачу данных на главный компьютер со скоростью до 125 Мвыб/с. Устройство компактное и легкое, а благодаря безвентиляторной конструкции с низким энергопотреблением работает бесшумно.
Поддерживаемый бесплатным и регулярно обновляемым программным обеспечением PicoScope, серия PicoScope 5000D представляет собой идеальный экономичный пакет для многих приложений, включая проектирование, исследования, испытания, обучение, обслуживание и ремонт.
Что такое FlexRes?
Осциллографы с гибким разрешением Pico FlexRes позволяют изменять конфигурацию оборудования осциллографа для увеличения либо частоты дискретизации, либо разрешения. Это означает, что вы можете перенастроить аппаратное обеспечение либо на быстрый (1 Гвыб/с) 8-битный осциллограф для просмотра цифровых сигналов, либо на 16-битный осциллограф с высоким разрешением для работы со звуком и других аналоговых приложений. Независимо от того, захватываете ли вы и декодируете быстрые цифровые сигналы или ищете искажения в чувствительных аналоговых сигналах, осциллографы FlexRes — это то, что вам нужно.
Память для глубокого захвата
Осциллографы PicoScope серии 5000D имеют память для захвата сигналов в диапазоне от 128 до 512 миллионов отсчетов — во много раз больше, чем у традиционных настольных осциллографов. Глубокая память позволяет захватывать длительные сигналы с максимальной скоростью дискретизации. Фактически, PicoScope серии 5000D может захватывать сигналы длиной более 500 мс с разрешением 1 нс.
Напротив, тот же сигнал длительностью 500 мс, захваченный осциллографом с памятью на 10 мегавыборок, будет иметь разрешение всего 50 нс.
Глубокая память может быть полезна и по-другому: PicoScope позволяет разделить память захвата на несколько сегментов, максимально до 10 000. Вы можете настроить условие срабатывания для сохранения отдельного захвата в каждом сегменте с мертвое время между захватами составляет всего 1 мкс. После того, как вы получили данные, вы можете перемещаться по памяти по одному сегменту за раз, пока не найдете искомое событие. Включены мощные инструменты, позволяющие управлять всеми этими данными и проверять их. Помимо таких функций, как проверка предела маски и режим сохранения цвета, программное обеспечение PicoScope позволяет увеличить осциллограмму в несколько миллионов раз. Окно «Обзор масштабирования» позволяет легко управлять размером и расположением области масштабирования.
Другие инструменты, такие как DeepMeasure TM , последовательное декодирование и аппаратное ускорение работают с глубокой памятью, что делает серию PicoScope 5000D одним из самых мощных осциллографов на рынке.
Модели со смешанными сигналами
Модели PicoScope 5000D MSO добавляют 16 цифровых каналов к 2 или 4 аналоговым каналам, что позволяет выполнять точную временную корреляцию аналоговых и цифровых каналов. Цифровые каналы могут быть сгруппированы и отображены в виде шины, при этом каждое значение шины отображается в шестнадцатеричном, двоичном или десятичном формате или в виде уровня (для тестирования ЦАП). Вы можете установить расширенные триггеры как для аналоговых, так и для цифровых каналов. Цифровые каналы также могут использоваться в качестве источников для последовательных декодеров, предоставляя до 20 каналов данных — например, одновременное декодирование нескольких сигналов SPI, I²C, шины CAN, шины LIN и FlexRay.
Генератор сигналов произвольной формы и функций
Все устройства PicoScope 5000D имеют встроенный 14-разрядный генератор сигналов произвольной формы (AWG) со скоростью 200 Мвыб/с. Вы можете создавать и адаптировать сигналы произвольной формы с помощью встроенного редактора, импортировать их из существующих осциллограмм или загружать форму сигнала из электронной таблицы.
Генератор сигналов произвольной формы может также выступать в качестве функционального генератора с рядом стандартных выходных сигналов, включая синусоидальный, прямоугольный, треугольный, уровень постоянного тока, белый шум и PRBS. Помимо основных элементов управления для установки уровня, смещения и частоты, более продвинутые элементы управления позволяют вам перемещаться по диапазону частот.
В сочетании с опцией удержания пика спектра это делает его мощным инструментом для тестирования характеристик усилителя и фильтра. Инструменты триггера позволяют выводить один или несколько циклов сигнала при выполнении различных условий, таких как срабатывание осциллографа или сбой теста предела маски.
Комплект для разработки программного обеспечения — напишите свои собственные приложения
Комплект для разработки программного обеспечения (SDK) позволяет вам писать собственное программное обеспечение и включает драйверы для Microsoft Windows, Apple Mac (macOS) и Linux (включая Raspberry Pi и BeagleBone).
Пример кода показывает, как взаимодействовать со сторонними программными пакетами, такими как Microsoft Excel, National Instruments LabVIEW и MathWorks MATLAB.
Существует также активное сообщество пользователей PicoScope, которые делятся кодом и приложениями на форуме Pico и в разделе PicoApps на веб-сайте picotech.com. Анализатор частотной характеристики, показанный напротив, является одним из самых популярных сторонних приложений.
Простой и компактный способ сопряжения интегрированных электронных пьезоэлектрических датчиков с системами сбора данных, обеспечивающий простое подключение стандартных тензорезисторов IEPE, датчиков давления, акселерометров и микрофонов.
Подробнее
Характеристики
Что такое осциллограф для ПК? (с картинками)
`;
Мона Д.
Ригдон Осциллограф — это прибор, используемый во многих отраслях промышленности для обслуживания оборудования, лабораторных работ и диагностики, который показывает напряжения сигналов в виде двумерного графика. Осциллографы также показывают время измерения искажения между событиями и частоту. Традиционные осциллографы представляют собой автономные устройства, которые иногда могут быть портативными. Разработка осциллографа для ПК, который подключается к персональному компьютеру и использует компьютерное оборудование для питания устройства, получения данных и обеспечения анализа данных, открыла совершенно новый диапазон возможностей для пользователей осциллографов.
Осциллограф для ПК состоит из платы сбора сигналов с электрическим интерфейсом, развязкой и автоматической регулировкой усиления, аналого-цифровых преобразователей, памяти и цифрового сигнального процессора.
Аппаратное обеспечение действует как агент регистрации данных или дигитайзер. Он работает в сочетании с дисплеем компьютера, интерфейсом управления, хранилищем, сетью и блоком питания персонального компьютера, выполняя свою работу. Производители находят широкий спектр вариантов настройки для осциллографов для ПК, которые не были реалистичны с автономными устройствами.
Некоторые осциллографы для ПК используются в настройках общего назначения. Техники используют устройство для обслуживания электрооборудования и диагностики неисправностей компьютеров или других устройств. Осциллографы используются в лабораторных работах, как промышленных, так и медицинских.
Тесты электрокардиограммы показывают сердцебиение в форме волны с помощью осциллографа. Механики и инженеры используют компьютерный осциллограф или отдельное устройство для анализа автомобильных проблем.
Поскольку цены на персональные компьютеры падают, а скорости процессоров растут, осциллографы для ПК становятся очень привлекательными на многих рынках. Например, на рынке образования персональные компьютеры являются распространенным оборудованием. Цена на электронное оборудование может быстро превысить образовательный бюджет, но осциллограф для ПК обеспечивает те же возможности за меньшие деньги, чем отдельное устройство, и в большинстве случаев будет работать с существующими персональными компьютерами.
Сторонники осциллографа для ПК рекламируют несколько преимуществ. Устройство стоит меньше, если у пользователя есть персональный компьютер. Данные легко экспортируются в программное обеспечение для ПК, такое как текстовые процессоры, электронные таблицы и аналитические программы. В осциллографах для ПК используются существующие сетевые возможности и возможности хранения данных компьютера, что позволяет обойтись без дорогостоящей настройки при включении в состав отдельного устройства. Удаленное использование, автоматизация, размер, портативность и детализированный дисплей с высоким разрешением делают устройство привлекательным.
Использование компьютерного осциллографа также имеет свои недостатки. Источник питания и шум ПК требуют соответствующего экранирования, чтобы устройство могло получить хорошее разрешение сигнала, а скорость передачи данных не всегда стабильна, что может повлиять на функциональность устройства. Программное обеспечение осциллографа должно быть установлено на компьютер пользователя, что требует времени. Дополнительное время требуется для ожидания загрузки компьютера. Несмотря на эти недостатки, популярность осциллографов для ПК возросла.
ПК-осциллограф с компьютерной базой и USB-портом Производители и поставщики Китай — Предложение продуктов брендов
ПК-осциллограф с компьютерной базой и USB-портом Производители и поставщики Китай — Предложение продуктов брендов — OWON Fujian Lilliput Optoelectronics Technology Co.
,Ltd
No.19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 P.R. China
中文站 日本語
Главная / Продукция / Осциллограф owon серии vds
— Полоса пропускания до 100 МГц и максимальная частота дискретизации в реальном времени 1 Гвыб/с.
– Длина записи 10 М
– Дружественный пользовательский интерфейс: БПФ или X-Y, а также отображение 2 представлений осциллограммы. края, видео, наклон, импульс и чередование
— Изоляция USB — меньше искажений сигнала, больше защиты ПК
— Питание по шине USB и дистанционное управление по локальной сети (дополнительно)
— Ультратонкий дизайн корпуса, удобство переноски
- Экспорт
- Электронная почта
Отправить запрос
Подробнее о продукте
Мы известны как один из ведущих мировых производителей и поставщиков в Китае. Добро пожаловать на покупку осциллографа для ПК серии OWON vds, компьютерного осциллографа, онлайн-осциллографа, USB-осциллографа для ПК, компьютерного осциллографа, лучшего USB-осциллографа по низкой цене у нас.
У нас есть много товаров на складе на ваш выбор. Проконсультируйтесь с нами сейчас.
1. Ультратонкий корпус, удобство переноски
1. Порт RS232 (дополнительно)
2. Порт USB: питание через шину USB, связь с ПК
3. Порт LAN (дополнительно): вход дистанционного управления
5. Входной сигнал канала 2
6 .EXT триггерный вход, триггерный выход или выход Pass/Fail
7. компенсация датчика: выходной сигнал измерения (3,3 В/1 кГц)
Примечание: при обмене данными с ПК через локальную сеть, осциллограф должен питаться от адаптера.
2. Длина записи до 10M
Различные варианты длины записи, макс. 10M.
3. Multi-trigger option
Edge, Video, Slope, Pulse, and Alternate
4.
X-Y mode, Режим БПФ с отображением сигнала на том же экране
Технические характеристики
| Модель | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | ВДС3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Полоса пропускания | 25 МГц | 60 МГц | 100 МГц | |||||||||||
| Канал | 2+1 (мульти) | 4+1 (мульти) | 2+1 (мульти) | 4+1 (мульти) | ||||||||||
| Частота дискретизации | 100 Мвыб/с | 1 Гвыб/с | ||||||||||||
| Масштаб по горизонтали (с/дел) | 5 нс/дел～100 с/дел, шаг 1～2～5 | 2 нс/дел～100 с/дел, шаг 1～2～5 | ||||||||||||
| Длина записи | 5К | 10М | 5М | 10М | 5М | |||||||||
| Максимальное входное напряжение | 400 В (ПК-ПК) (DC+AC, ПК-ПК) | 40 В (ПК-ПК) (DC+AC, ПК-ПК) | ||||||||||||
| Разрешение по вертикали (A/D) | 8 бит (2 канала одновременно) | |||||||||||||
| Модель | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| Вертикальная чувствительность | 5 мВ/дел～5В/дел | 2 мВ/дел～5В/дел | ||||||||||||
| Триггерный тип | Edge, Pulse, Video, Slope и Alternate | |||||||||||||
| Режим запуска | Авто, Нормальный и Одиночный | |||||||||||||
| Режим получения | Образец, обнаружение пиков и среднее значение | |||||||||||||
| Расчет формы волны | +, -, ×, ÷, инвертировать, БПФ | |||||||||||||
| Коммуникационный интерфейс | USB 2.  | |||||||||||||
