Компенсационные стабилизаторы напряжения и тока

Для стабилизации величин напряжений и токов применяют стабилизаторы. Они бывают компенсационными и параметрическими. В данной статье мы рассмотрим компенсационные стабилизаторы.

Компенсационный стабилизатор тока

Принципиальная схема простейшего компенсационного стабилизатора тока, которая очень распространена во всяких схемах, приведена ниже:

От схемы параметрического стабилизатора ее отличает то, что стабилизирующим элементом тут является совокупность транзистора Т, резистора R_Е и  источника опорного напряжения U_оп .

Схема функционирует следующим образом: при подаче внешнего напряжения U_вх в цепи устанавливается заданный ток. На R_Е падает напряжение, которое вместе с U_оп обеспечивает между базой и эмиттером условия для этого тока. Когда же по каким либо причинам ток в нагрузке пытается измениться (например, увеличиться из-за увеличения питающего напряжения U_вх), то увеличивается и падение на R_E. Увеличение этого падения, поданное на базу положительным знаком, приведет к уменьшению общего тока, который мог бы увеличиться. Иначе говоря, подача положительного напряжения на базу относительно эмиттера увеличивает сопротивление транзистора. И на этом падение будет увеличиваться (при практически не увеличенном токе), чем и будет компенсироваться прирост питающего напряжения.

Компенсационный стабилизатор напряжения

Наиболее распространенная, но и самая простая схема стабилизатора напряжения   приведена ниже:

 Роль источника опорного напряжения в ней играет цепочка R_б -C_т, что представляет собой уже знакомый  нам параметрический стабилизатор напряжения с кремниевым стабилитроном С_т (одновременно на этой схеме показано условное обозначение кремневого стабилитрона). Напряжение U_cт изменяется мало. Ее выбирают несколько большей, чем U_н таким образом, чтобы обеспечить управляющее напряжение U_БЕ=U_ст — U_н

Напряжение U_н на нагрузке  равняется разнице U_вх— U_БЕ. Если U_вх например, увеличивается должен увеличиться общий ток, который увеличит U_н . Однако наименьшее увеличение U_н уменьшит U_БЕ, транзистор уменьшит свой ток, что и компенсирует возможное повышение U_н.

Разберем работу этой схемы подробнее. Для этого заменим транзистор его ранее рассмотренной эквивалентной схемой, положив в ней h_12Б=0, а стабилитрон заменим его динамическим сопротивлением R_Д. Полученную таким образом схему:

Несколько упростим, отбросив резистор с проводимостью h_22Б, который зашунтирован значительно меньшим сопротивлением R_б. Получим остаточную расчетную схему:

По принципу суперпозиции отыщем только отношение ∆U_вх / ∆U_н , что входит множителем в выражение для коэффициента стабилизации.

По методу контурных токов имеем

U_{вх +} h_12БR_бI_Е =(R_б +R_Д)I₁— R_ДI_E

                              0= — R_Д I₁ + (R_Д h_11Б +Rн) I_E,

Или

∆U_вх = (R_б + R_Д ) I₁— (R_{Д +} h_21БR_б) I_E

                            0= — R_Д I₁ + (R_Д  + h_11Б +Rн) I_E,

Отсюда

Помножив обе части уравнения на R_н и положив I_ЕRн=∆U_н имеем

Таким образом

Как видим, коэффициент стабилизации тем больше, чем меньше R_л и чем больше R_б. Другие составляющие или же заданные (R_н), или принадлежат транзистору и воздействовать на них не возможно (h_11Б, h_21Б). Чтобы удовлетворить оба требования, необходимо просто подобрать кремневый стабилитрон с возможно меньшим значением R_д и с возможно меньшим значением его тока.

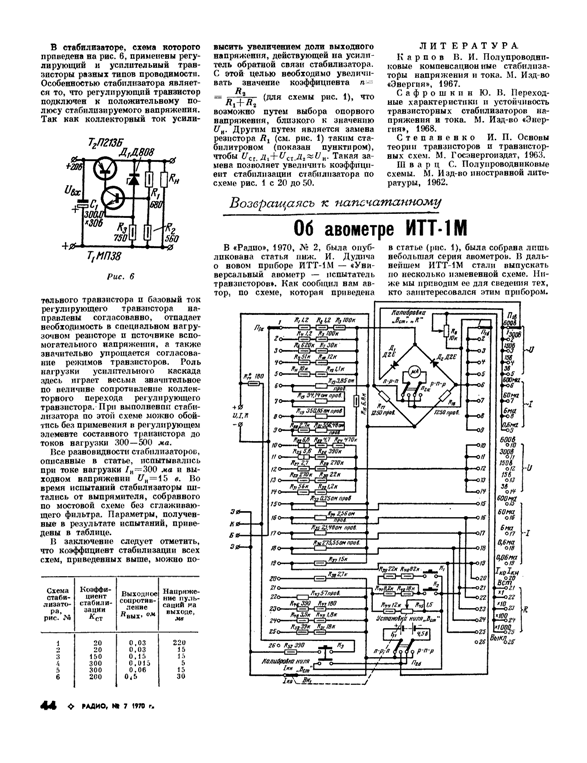

Ниже приведена более сложная схема:

За основу тут принята предыдущая схема. Для увеличения K_ст коллекторный ток транзистора Т1 проходит через резистор R, а падающее на нем напряжение управляет еще одним транзистором Т2, ток которого соединяется с током Т1. Для устранения возможных паразитических связей на выходе подключен конденсатор С относительно большой емкости.

Более сложные схемы стабилизаторов здесь не рассматриваются, однако все они построены по тому же принципу, который рассмотрен в этой статье.

Стабилизаторы напряжения. Параметрические стабилизаторы напряжения. Компенсационные стабилизаторы постоянного напряжения

~ ЛЕКЦИЯ 31 ~

Стабилизаторы напряжения

Выпрямленное напряжение зависит от изменения нагрузки потребителя и нестабильности напряжений U₁ и U₂ питающей сети. Это отрицательно сказывается на работе электронных устройств. Для стабилизации выпрямленного напряжения между выпрямителем и нагрузкой включают стабилизатор напряжения С_т (рис. 2.1).

Существует два типа стабилизаторов напряжения: параметрические и компенсационные.

В параметрическом стабилизаторе стабилизирующим элементом является стабилитрон.

В компенсаторном стабилизаторе автоматическое регулирование напряжения на нагрузке осуществляется по компенсационному принципу с целью отрицательной обратной связи.

Для оценки работы стабилизаторов используют следующие параметры:

выходное сопротивление:

,

где DU_н, DI_н — абсолютные приращения напряжения и тока в нагрузке;

коэффициент  стабилизации

коэффициент  полезного действия

допустимый  дрейф выходного напряжения:

—  абсолютный:

DU_н = U_н1 -U_н2,

—  относительный:

где U_н1 и U_н2 — напряжения на нагрузке через определенный промежуток времени или в определенном интервале температур.

Схема параметрического стабилизатора напряжения (

рис. 2.21) состоит из двух элементов: баластного резистора R_б и стабилитрона VD. Вход стабилизатора подключается к выходу выпрямителя с фильтром, выход — к нагрузке.

Как уже говорилось, основным стабилизирующим элементом в схеме параметрического стабилизатора является стабилитрон.

Принцип действия и основные расчетные соотношения для параметрического стабилизатора рассмотрим с учетом рабочей вольт-амперной характеристики стабилитрона (рис. 2.22).

Рис. 2.21. Параметрический стабилизатор напряжения.

Рис. 2.22. Вольт-амперная характеристика стабилитрона.

Для обеспечения стабильности напряжения на нгрузке U

н необходимо, чтобы ток стабилитрона I_c, не выходил за пределы рабочего участка: I_{cr min} < I_cт < I_{ст max}.

На основании законов Кирхгофа получим, что:

I_d = I_н + I_ст ;               U_{dн ср} = U_Rб + U_н ;           U_Rб = (I_н + I_ст)R_б .

Из этих соотношений определяем ток стабилитрона:



Напряжение U_н = U_ст при изменении тока стабилизации I_cт меняется незначительно на DU_ст и его можно считать неизменным. Ток стабилизации может меняться при изменении нагрузки R_н (тока I_н) и напряжения U_dн. Диапазон изменения тока I_ст от I_стmin до I_стmax, ему будут соответствовать значения U_{в min}, R_нmin и U_{в max}, R_нmax.

При расчете стабилизатора определяющим является выбор резистора R_б, который задает величину тока I_{ст min}, соответствующего началу рабочей характеристики стабилитрона:

Максимально допустимый ток через стабилитрон I_{ст mах} должен не превышать максимального тока, указанного в паспорте стабилитрона:



Максимальные мощности, рассеиваемые в параметрическом стабилизаторе, рассчитывают по формулам:

P

_{ст max} = U_ст I_{ст max} ,                    P_{Rб max} = (U_{dн max} — U _ст)² / R_б ,

где Р_{ст mах} — максимальная мощность, рассеиваемая на стабилитроне; Р_{Rб mах} — максимальная мощность, рассеиваемая на резисторе R_б.

Напряжение на нагрузке стабилизатора определяется напряжением на стабилитроне в соответствии с вольт-амперной характеристикой прибора. Когда меняется ток стабилизации I_ст будет изменяться и напряжение на стабилитроне и нагрузке.

Качество стабилизации оценивают коэффициентом стабилизации К_ст, показывающим, во сколько раз относительное приращение напряжения на выходе стабилизатора меньше вызывающего его тоносительного приращения напряжения на входе:



причем:



где  r_д — дифференциальное сопротивление стабилитрона.

Если учесть, что  R_н >> r_д   и   R_б >> r_д  , то получим:



а коэффициент стабилизации:

Обычно величина К_ст не превышает 20-50.

Выходное сопротивление параметрического стабилизатора:

R

_вых = r_д || R_б » r_д.

Компенсационные стабилизаторы постоянного напряжения

Преимуществом компенсационных стабилизаторов перед параметрическими является более высокий коэффициент стабилизации К_ст и меньшее выходное сопротивление R_вых. Принцип действия этих стабилизаторов основан на использовании в схеме регулирующего элемента (РЭ), препятствующего изменению напряжения U

н при изменении напряжения на выходе стабилизатора U_dн или изменении нагрузки R_н. В зависимости от способа подключения РЭ к нагрузке (параллельно или последовательно) различают две схемы компенсационных стабилизаторов напряжения: параллельный (рис. 2.23) и последовательный (рис. 2.24).

Рис. 2.23. Структурная схема компенсационного

стабилизатора параллельного типа.

Рис. 2.24. Структурная схема компенсационного

Компенсация нагрева катода применительно к источникам питания постоянного тока с дегенеративной стабилизацией напряжения
