Типы маркировки рыжих КМ конденсаторов с палладием и платиной в скупку радиодеталей и драгоценный лом!!!
22 апреля 2021
В советское время имело большое число конденсаторов, которые активно применялись в электронике. Есть конденсаторы, которые специально изготавливались для электротехники военного назначения, есть и те, которые были произведены для приборов специального назначения. Естественно, что в них драгметаллов повышенное количество. Но были широко используемые конденсаторы марки «КМ», и в эту серию входило несколько конденсаторов, в которых практически полностью не было золота, но зато платины и серебра было в достаточно большом количестве. Стоит разобраться в широко распространенных в советское время конденсаторах серии «КМ».

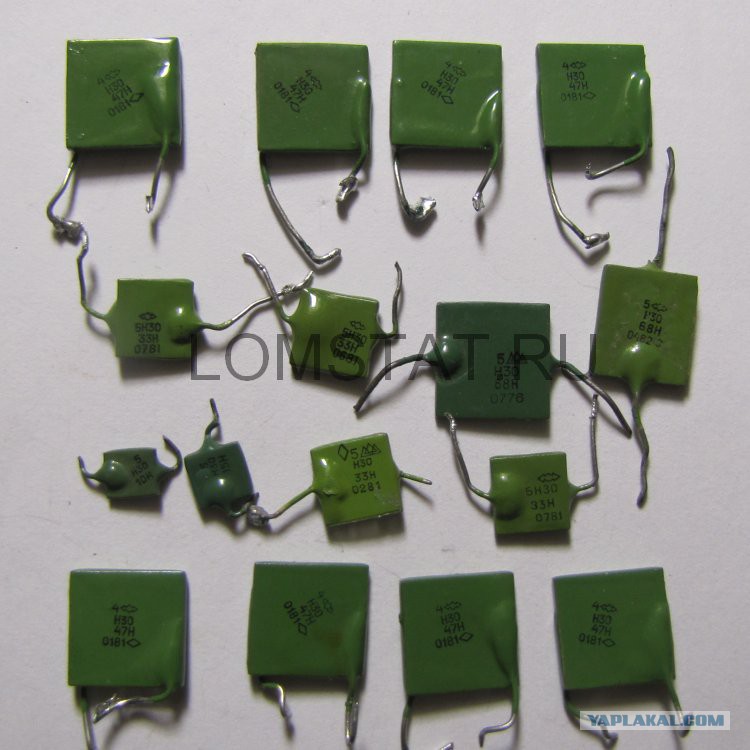

Зеленые конденсаторы КМ — сколько в них на самом деле драгметаллов
Основные характеристики
КМ-конденсаторы делятся на высокочастотные и низкочастотные. Зависимо от их назначения относят к одной из трёх групп:
1. Сюда относятся те, для которых характерными являются высокая стабильность емкости и наличие малых потерь.
2. Те, которые не могут похвастаться тем, что есть у группы №1.
3. То же, что и из пункта №2, но есть небольшое отличие. Они предназначены для функционирования в низкочастотных цепях.
Наибольший интерес при выборе предоставляет десяток основных электрических параметров и свыше двадцати пяти эксплуатационных характеристик. Всего их свыше 60.
Технические параметры
Средняя масса таких КМ конденсаторов: от 0,5 граммов до 3 граммов. Номинальное рабочее напряжение: 50 – 250 В.Стандартные значения электрической емкости могут находиться в пределах 1,2 пФ/2,2 мкФ.Допустимое отклонение, указанных в маркировке, значений емкости: 2 – 80 %. эта информация может стоять на корпусе КМ конденсатора в сокращенном виде или записи.
Все они на фото, цифра например 6 стоит в начале 65F/1M5
Следующая группа с цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи.
Маленькие снимаются с Советских телевизоров времен СССР шести программных и т.д. Низковольтные конденсаторы КМ группы 1, 2 (оранжевые) отличаются высокой стабильностью, малыми потерями в низкочастотных и высокочастотных цепях. Находят эти радиоэлементы в разной электронной технике, например, в оборудовании измерительного (вольтметры), медицинского, бытового назначения.
Пределы рабочего напряжения, в зависимости от модификации конденсаторов: 25 – 250 В.Возможная электрическая емкость, в зависимости от модификации конденсаторов: 1,2нФ – 2,2мкФ. Диапазон рабочих температур, в зависимости от модификации конденсаторов: от-65˚С до +155˚С.
Группа
с цифрой 1 или 2 светло-оранжевого цвета ( 1BAD Fm 68 или 2BB4F2m2 )маркировка 1 i 2 стоит в начале надписи
КМ 6Н90, 6V, 6М1500 (оранжевые)
Термостабильные конденсаторы КМ 6Н90 М68, 1М0 применяются в различной радиоэлектронной аппаратуре специального, медицинского, научно-исследовательского, бытового назначения.
Корпус каждого элемента окрашен в оранжевый цвет и имеет однонаправленные контакты. Представленные конденсаторы впервые стали изготавливаться на Витебском ПО «Монолит» в 1977 году.
Еще одна группа рыжих КМ конденсаторов это 6H90 80-85 примерно года выпуска и таракотового цвета (определяем как рыжие 6V15nM и М 1500
КМ 6F 1m0 (оранжевый)
Дальше идет наша группа КМ керамических конденсаторов прилепленные к названию условно рыжих 6F 1MO ярко и бледно оранжевого цвета у3словно квадратном корпусе.
Конденсаторы КМ 6F 1m0 аккумуляция электрического заряда (энергии), что позволяет эффективно использовать их для сглаживания пульсаций выпрямленного напряжения в блоках питания, а также для разделения постоянной и переменной составляющей полезного сигнала в процессе его покаскадного преобразования в одном радиотехническом устройстве. Выпуск конденсаторов данного типа начался в 1977 году на Витебском ПО «Монолит». Корпус элемента похож на подушку и окрашен в оранжевый цвет, при этом, выводы пайки находятся с одной стороны угловой части конденсатора.
.
Применение
Главная сфера применения — это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование — и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.
Для чего в конденсаторы добавляли драгметаллы?
Многие люди не понимают того расточительства, которое позволяли себе советские инженеры, добавляя в радиодетали драгоценные металлы. Если говорить о физических и химических свойствах золота и серебра, то они достаточно инертные металлы в химическом смысле.
В реакции они вступают с трудом, поэтому они практически не подвергаются коррозии. При этом эти два драгметалла прекрасно проводят электрический ток.
Продать конденсаторы
Палладий и платина более химически активные, поэтому они часто используются в катализаторах в химической промышленности. Но их тоже применяли при производстве радиодеталей. Более того, они использовались для того, чтобы заменить золото и серебро, которые в советские времена стоили гораздо дешевле золота, а палладий вообще имел цену цветного металла.
Это в наше время палладий стоит почти в два раза дороже золота, и цена не этот драгметалл постоянно растет, что сильно влияет на стоимость химических катализаторов в мире. Еще пять лет назад конденсаторы, в которых был только палладий, просто выбрасывали – процесс получения из конденсаторов драгоценного палладия стоил гораздо дороже стоимости чистого палладия, который можно было получить из радиодеталей. Именно поэтому драгметаллы в радиодеталях использовались часто, но в малых количествах.
Практически во всех радиодеталях советского производства обязательно присутствовало серебро.
Благородные металлы не окисляются, не подвергаются коррозии, и прекрасно проводят электрический ток. Кроме этого, и золото, и серебро можно без труда нанести тончайшей пленкой на любые медные контакты, тем самым увеличив многократно их срок службы.
Именно поэтому радиодетали с драгметаллом можно встретить повсюду во всей советской электронике – и специального назначения, как измерительные приборы и военная техника, так и в бытовых приборах, как телевизоры и магнитофоны.
Конденсаторные установки серий УКЛН, УКЛ(П), УКЛ(ПН), УКБН, УК, УКЛ(П)НТ, УКМ, УКЛ
Таблица 3. Технические характеристики конденсаторных установок климатического исполнения У3
| Тип | I ном одной фазы, А | Число ступеней | Габариты, м | Масса, кг |
| Установки 0,38 кВ со ступенью регулирования 50 квар | ||||
| УКЛН-0,38-150-50 | 228 | 3 | 1,22×0,53×1,66 | 335 |
| УКПН-0,38-300-50 | 456 | 6 | 1,92×0,53×1,66 | 575 |
| УКЛН-0,38-450-50 | 684 | 9 | 2,62×0,53×1,66 | 820 |
| Установки 0,38 кВ со ступенчатым ручным регулированием | ||||
| УКЛ(П)-0,38-216 | 336 | 2 | 1,92×0,5×1,66 | 607 |
| УКЛ(П)-0,38-300 | 458 | |||
| УКЛ(П)-0,38-324 | 488 | 3 | 2,62×0,5×1,66 | 875 |
| УКЛ(П)-0,38-450 | 686 | |||
| УКЛ(П)-0,38-432 | 656 | 4 | 3,3×0,5×1,66 | 1145 |
| УКЛ(П)-0,38-600 | 916 | |||
| Установки 0,38 кВ с автоматическим регулированием со ступенями регулирования 108 и 150 квар | ||||
| УКЛ(ПН)-0,38-300-150 | 458 | 2 | 1,92×0,5×1,66 | 612 |
| УКЛ(ПН)-0,38-216-108 | 336 | |||
| УКЛ(ПН)-0,38-450-150 | 686 | 3 | 2,6x2x0,5×1,66 | 880 |
| УКЛ(ПН)-0,38-324-108 | 488 | |||
| УКЛ(ПН)-0,38-600-150 | 916 | 4 | 3,32×0,5×1,66 | 1150 |
| УКЛ(ПН)38-432-108 | 656 | |||
| Установки 0,38 кВ с автоматическим регулированием со ступенью 50 квар | ||||
| УКБН-0,38-100-50 | — | 2 | 0,8×0,44×1,025 | 195 |
| УКБН-0,38-200-50 | — | 4 | 0,8×0,44×1,81 | 365 |
| УКБН-0,38-300-50 | — | 6 | 0,8×0,44×2,6 | 530 |
| Установки 0,38 кВ нерегулируемые | ||||
| УК-0,38-75 | 114 | — | 0,7×0,5×1,26 | 150 |
| УК-0,38-150 | 228 | — | 0,7×0,65×1,66 | 245 |
| Установки 0,66 кВ с автоматическим регулированием по напряжению и току со ступенями регулирования 240 квар | ||||
| УКЛ(П) НТ-0,66-240 | — | 1 | 1,2×0,5×1,66 | 370 |
| УКЛ(П) НТ-0,66-480 | — | 2 | 1,9×0,5×1,66 | 640 |
| УКЛ(П) НТ-0,66-720 | — | 3 | 2,6×0,5×1,66 | 910 |
Примечание.
УК — установка конденсаторная; Л и П — размещение ячейки ввода — левое или правое; Н — регулирование по напряжению; Б — бесшкафная установка.
Таблица 4. Технические характеристики конденсаторных установок
| Тип | Номинальная мощность, квар | Напряжение, кВ | Количество конденсаторных ячеек | Высота, мм | Масса, кг | |
| УКМ-6,3-400У1 | 400 | 6,3 | 2 | 2060 | 900 | |
| УКМ-10,5-400У1 | 400 | 10,5 | 2 | 2060 | 910 | |
| УКМ-6,3-600У1 | 600 | 6,3 | 3 | 2060 | 1185 | |
| УКМ-10,5-600У1 | 600 | 10,5 | 3 | 2060 | 1200 | |
| УКЛ-6,3-450У1 | 450 | 6,3 | 1 | 1800 | 700 | |
| УКЛ-6,3-900У1 | 900 | 6,3 | 2 | 1800 | 950 | |
| УКЛ-6,3-1350У1 | 1350 | 6,3 | 3 | 1800 | 1200 | |
| УКЛ-6,3-1800У1 | 1800 | 6,3 | 4 | 1800 | 1450 | |
| УКЛ-10,5-450У1 | 450 | 10,5 | 1 | 1800 | 700 | |
| УКЛ-10,5-900У1 | 900 | 10,5 | 2 | 1800 | 950 | |
| УКЛ-10,5-1350У1 | 1350 | 10,5 | 3 | 1800 | 1200 | |
| УКЛ-10,5-1800У1 | 1800 | 10,5 | 4 | 1800 | 1450 | |
| УК-6,3-300Л(П) У3 | 300 | 6,3 | 3 | 1800 | 670 | |
| УК-10,5-300Л(П) У3 | 300 | 10,5 | 3 | 1800 | 670 | |
| УК-6,3-450Л(П) У3 | 450 | 6,3 | 3 | 1800 | 670 | |
| УК-10,5-450Л(П) У3 | 450 | 10,5 | 3 | 1800 | 670 | |
| УК-6,3-675Л(П) У3 | 675 | 6,3 | 4 | 1800 | 915 | |
| УК-10,5-675Л(П)У3 | 675 | 10,5 | 4 | 1800 | 915 | |
| УК-6,3-600Л(П)У3 | 600 | 6,3 | 5 | 1800 | 1160 | |
| УК-6,3-900Л(П) У3 | 900 | 6,3 | 5 | 1800 | 1160 | |
| УК-10,5-600Л(П) У3 | 600 | 10,5 | 5 | 1800 | 116 | |
| УК-10,5-900Л(П)У3 | 900 | 10,5 | 5 | 1800 | 1160 | |
| УК-6,3-750Л(П) У3 | 750 | 6,3 | 6 | 1800 | 1450 | |
| УК-10,5-750Л(П) У3 | 750 | 10,5 | 6 | 1800 | 1405 | |
| УК-6,3-1125Л(П) У3 | 1125 | 6,3 | 6 | 1800 | 1405 | |
| УК-10,5-1125Л(П) У3 | 1125 | 10,5 | 6 | 1800 | 1405 | |
Примечание.
УК — установка конденсаторная; М — модернизированная; Л — размещение ячеек ввода слева: номинальное напряжение, кВ; номинальная мощность, квар; климатическое исполнение и категория размещения.
Конденсаторы МБГП. Конденсаторы серии КМ
Конденсаторы МБГП
Технические условия: ОЖО.462.144 ТУ.
Назначение: работа в цепях постоянного и пульсирующего токов.
Возможная замена: КБГ, К73-16, К42-19, МБГО, МБГЧ, МБМ и др.
Конструкция: в стальных прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами.
Номинальная емкость: 0,1 — 10 мкФ.
Номинальное напряжение: 400, 630, 1000, 1600 В.
Допустимое отклонение емкости: ±5, ±10, ±20%.
Тангенс угла потерь: не более 0,01.
Сопротивление изоляции и постоянная времени между выводами:
- для Сном < 0,24 мкФ — 5000 МОм;
- для Сном > 0,24 мкФ — 1000 МОм·мкФ.
Сопротивление изоляции между выводами и корпусом: 5000 МОм.
Интервал рабочих температур: от -60 до +70 °С.
Синусоидальная вибрация:
- для МБГП-1: диапазон частот — 1 — 200 Гц; амплитуда ускорения — 10g;
- для МБГП-2, МБГП-3: диапазон частот — 1 — 80 Гц; амплитуда ускорения — 5g.
Механический удар: одиночного действия, пиковое ударное ускорение 500g, многократного действия, пиковое ударное ускорение 40g.
Атмосферное пониженное давление: 1,3·10-7 кПа.
Климатическое исполнение: УХЛ 5.1 и В 2.1.
Минимальная наработка: 10 000 ч.
Пример обозначения: конденсатор МБГП-1-400 В-0,24 мкФ — ±10% — ОЖО.462.144 ТУ.
Габаритные размеры конденсаторов МБГП приведены на рисунке и в табл. 1.
Рис. Конденсаторы МБГП
Таблица 1. Конденсаторы МБГП
| Сном, мкФ | Uном, В | Н, мм | L, мм | В, мм | A, мм | Номер чертежа |
| 2×0,1 | 400 | 25 | 31 | 11 | 13 | 6, 7, 8 |
| 0,24 | 25 | 31 | 11 | 13 | 1, 2, 4 | |
| 0,51 | 16 | |||||
| 1 | 31 | |||||
| 1 | 50 | 46 | 11 | 25 | 1, 2 | |
| 2 | 21 | 1, 2, 5 | ||||
| 3,9 | 31 | |||||
| 10 | 66 | 1, 3, 5 | ||||
| 0,1 | 630 | 25 | 31 | 11 | 1, 2, 4 | |
| 0,24 | 25 | 31 | 16 | 13 | ||
| 0,51 | 31 | |||||
| 1 | 50 | 46 | 16 | 25 | 1, 2 | |
| 2 | 31 | 1, 2, 5 | ||||
| 3,9 | 56 | 1, 3, 5 | ||||
| 10 | 112 | 69 | 47 | 35 | 1 | |
| 0,51 | 1000 | 50 | 46 | 16 | 1, 2 | |
| 1 | 50 | 46 | 26 | 13 | 1, 2, 5 | |
| 2 | 51 | 25 | 1, 3, 5 | |||
| 3,9 | 112 | 69 | 34 | 1 | ||
| 10 | 69 | 64 | ||||
| 0,24 | 1600 | 50 | 46 | 16 | 25 | 1, 2 |
| 0,51 | 50 | 46 | 26 | 25 | 1, 2, 5 | |
| 1 | 46 | 1, 3, 5 | ||||
| 2 | 86 | |||||
| 3,9 | 112 | 69 | 47 | 35 | 1 | |
| 10 | 100 | 107 |
Конденсаторы серии КМ для повышения коэффициента мощности электроустановок
Для повышения коэффициента мощности электроустановок широко используют бумажно-масляные конденсаторы серии КМ, предназначенные для работы в установках с частотой 50 Гц (табл.
2).
Таблица 2. Техническая характеристика бумажно-масляных конденсаторов (серия КМ)
| Тип | Номинальное напряжение, В | Типовая емкость, мкФ | Типовая мощность, кВАр | Напряжение, при котором допускается длительная работа конденсатора, В |
| КМ-0,23-5-3 | 230 | 220 | 5,4 | 250 |
| КМ-0,40-7-3 | 400 | 140 | 7,0 | 430 |
| КМ-0,40-9-3 | 400 | 180 | 9,0 | 430 |
| КМ-0,525-7-3 | 525 | 85 | 7,3 | 575 |
| КМ-0,525-9-3 | 525 | 105 | 9,0 | 575 |
| КМ-1,05-9-1 | 1050 | 26,0 | 9,0 | 1150 |
| КМ-3,15-10-1 | 3150 | 3,22 | 10,0 | 3500 |
| КМ-6,3-10-1 | 6300 | 0,803 | 10,0 | 6900 |
| KM-10,5-10-1 | 10 500 | 0,291 | 10,0 | 11 500 |
| КМ-0,23-18-3 | 230 | 1120 | 18,0 | 250 |
| КМ4-0,40-36-3 | 400 | 726 | 36,0 | 430 |
| КМ-0,525-45-3 | 525 | 525 | 45,0 | 575 |
| КМ-1,05-24-1 | 1050 | 69,2 | 24,0 | 1150 |
| КМ-3,15-25-1 | 3150 | 8,0 | 25,0 | 3500 |
| КМ-6,3-25-1 | 6300 | 2,0 | 25,0 | 6900 |
| КМ-10,5-25-1 | 10 500 | 0,724 | 25,0 | 11 500 |
Примечание.
В обозначении конденсатора буква К означает область применения (косинусный), буква М — масляный, первая цифра — номинальное напряжение конденсатора в киловольтах, вторая — мощность конденсатора в киловольтамперах реактивных (квар), третья — число фаз в конденсаторе.
Основные параметры конденсаторов
Номинальная емкость — емкость конденсатора, обозначенная на корпусе или в сопроводительной документации. Номинальные значения емкости стандартизованы.
Международной электротехнической комиссией (МЭК) установлено семь предпочтительных рядов для значений номинальной емкости (Публикация № 63): ЕЗ; Е6; Е12;
Е24; Е48; Е96; Е192 (табл. 1. 2 и 1.3). Цифры после буквы Е указывают на число номинальных значений в каждом десятичном интервале (декаде). Например, ряд Е6 содержит 6 значений номинальных емкостей в каждой декаде, которые Соответствуют числам 1,0; 1,5; 2,2; 3,3; 4,7; 6,8 или числам, полученным путем их умножения и деления на 10″, где п — целое положительное или отрицательное число.
В производстве конденсаторов чаще всего используются ряды ЕЗ, Е6, Е12, Е24, реже Е48, Е96 и Е192.
В условном обозначении номинальная емкость указывается в виде конкретного значения, выраженного в пико-фарадах (пФ) или микрофарадах (мкФ).
Фактическое значение емкости может отличаться от номинального На величину допускаемого отклонения в процентах. Допускаемые отклонения кодируются соответствующими буквами (табл. 1.4).
Температурный коэффициент емкости (ТКЕ). Этот параметр применяется для характеристики конденсаторов с линейной зависимостью емкости от температуры. Он определяет относительное изменение емкости (в миллионных долях) от температуры при изменении ее на 1 °С. Значения ТКЕ керамических конденсаторов и их кодированные обозначения приведены в табл. 1.5.
Слюдяные и полистирольные конденсаторы имеют ТКЕ в пределах (50…200) -\0г61/°С, поликарбонатные ±50«10~6 1/°С. Для конденсаторов с другими видами диэлектрика ТКЕ не нормируется.
Для сегнетокерамических конденсаторов с нелинейным и ненормируемым отклонением емкости от температуры кодированные обозначения допускаемых отклонений приведены в табл. 1,6.
Ряды номинальных емкостей конденсаторов
| Е192 | Е96 | Е48 | Е192 | Е96 | Е48 | Е192 | Е96 | Е48 | Е192 | Е96 | Е48 |
| 100 | 100 | 100 | 172 | 309 | 309 | 583 | |||||
| 101 | 174 | 174 | 312 | 583 | |||||||
| 102 | 102 | 176 | 316 | 316 | 316 | 590 | 590 | 590 | |||
| 104 | 178 | 178 | 178 | 320 | 597 | ||||||
| 105 | 105 | 105 | 180 | 324 | 324 | 604 | |||||
| 106 | 182 | 182 | 328 | 612 | |||||||
| 107 | 107 | 184 | 348 | 348 | 348 | 619 | 619 | 619 | |||
| 109 | 187 | 187 | 187 | 352 | 626 | ||||||
| ПО | ПО | ПО | 189 | 357 | 357 | 634 | 634 | ||||
| 111 | 191 | 191 | 361 | 642 | |||||||
| 113 | 113 | 193 | 365 | 365 | 365 | 649 | 649 | 649 | |||
| 114 | — | 196 | 196 | 370 | 657 | ||||||
| 115 | 115 | 115 | 198 | 374 | 665 | ||||||
| 117 | 200 | 200 | 379 | 673 | |||||||
| 118 | 118 | 203 | 383 | 383 | 383 | 681 | 681 | 681 | |||
| 120 | 205 | 205 | 205 | 388 | 690 | ||||||
| 121 | 121 | 121 | 208 | 392 | 392 | 698 | 698 | ||||
| 123 | 210 | 210 | 397 | 706 | |||||||
| 124 | 124 | 213 | 402 | 402 | 402 | 750 | 750 | 750 | |||
| 125 | 215 | 215 | 215 | 407 | 759 | ||||||
| 127 | 127 | 127 | 218 | 412 | 768 | 768 | |||||
| 129 | 221 | 221 | 417 | 777 | |||||||
| 130 | 130 | 223 | 422 | 422 | 422 | 787 | 787 | 787 | |||
| 132 | 237 | 237 | 237 | 427 | 796 | ||||||
| 133 | 133 | 133 | 240 | 432 | 432 | 806 | 806 | ||||
| 135 | 243 | 437 | 816 | ||||||||
| 137 | 246 | 442 | 442 | 442 | 825 | 825 | 825 | ||||
| 138 | 249 | 249 | 249 | 448 | 835 | ||||||
| 140 | 140 | 140 | 252 | 453 | 453 | 845 | |||||
| 142 | 255 | 459 | 845 | 845 | |||||||
| 143 | 258 | 464 | 464 | 464 | 856 | ||||||
| 145 | 261 | 261 | 261 | 470 | 866 « | 866 | 866 | ||||
| 147 | 147 | 147 | 264 | 475 | 475 | 876 | |||||
| 149 | 267 | 267 | 431 | 887 | 887 | ||||||
| 150 | 150 | 271 | 511 | 511 | 511 | 898 | |||||
| 152 | 274 | 274 | 274 | 517 | 909 | 909 | 909 | ||||
| 154 | 154 | 154 | 277 | 523 | 523 | 920 | |||||
| 156 | 280 | 280 | 530 | 931 | 931 | ||||||
| 158 | 158 | 284 | 287 | 536 | 536 | 536 | 942 | ||||
| 160 | 287 | 287 | 542 | 953 | 953 | 953 | |||||
| 162 | 162 | 162 | 291 | 549 | 549 | 965 | |||||
| 164 | 294 | 294 | 556 | 976 | 976 | ||||||
| 165 | 165 | 298 | 301 | 562 | 562 | 562 | 988 | ||||
| 167 | 301 | 301 | 509 | ||||||||
| 169 | 169 | 169 | 305 | 576 | 576 |
Контактор 6А 110В АС3 АС4 1НО КМ-102
Главная
>Низковольтное оборудование
>Контакторы
>Магнитный пускатель, контактор перемен.
тока (AC)
>Schneider Electric
>Контактор 6А 110В АС3 АС4 1НО КМ-102 | 22059DEK DEKraft Schneider Electric (#1043955)
| Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
|---|---|---|---|---|---|
| Контактор 6А 110В АС3 АС4 1НО КМ-102 | 22059DEK | DEKraft | Под заказ | 578.13 р. | 22.10.2022 | От 30 дней | |
| Контактор 6А 110В АС3 АС4 1НО КМ-102 — 22059DEK | Под заказ |
582. 47
р.
|
21.10.2022 | От 30 дней | |
| Под заказ | 582.48 р. | 21.10.2022 | От 30 дней | ||
| … … … … … … … … … … | |||||
Условия поставки контактора 6А 110В АС3 АС4 1НО КМ-102 | 22059DEK DEKraft Schneider Electric
Контактор 6А 110В АС3 АС4 1НО КМ-102 | 22059DEK DEKraft Schneider Electric поставляется под заказ, срок изготовления уточняется по запросу.
Цена контактора 6А 110В АС3 АС4 1НО КМ-102 | 22059DEK DEKraft Schneider Electric AC3 зависит от общего объема заказа,
для формирования максимально выгодного предложения, рекомендуем высылать полный перечень требуемого товара.
Похожие товары
Пускатель магнитный 160А ~110В Schneider Electric LC1E160F5 | 1 | 10 099.94 р. | |
Контактор 18А 110В АС3 АС4 1НО КМ-102 | 22087DEK DEKraft Schneider Electric | 31 | 802.84 р. | |
Контактор 25А 110В АС3 АС4 1НО КМ-102 | 22095DEK DEKraft Schneider Electric | 1 018. 88 р. | ||
Контактор 38А 110В АС3 АС4 1НО КМ-102 | 22311DEK DEKraft Schneider Electric | Под заказ | 1 578.37 р. | |
Контактор 6А 110В АС3 АС4 1НЗ КМ-102 | 22060DEK DEKraft Schneider Electric | Под заказ | 584.04 р. | |
Артикул № KM-6, KM и KB Наконечники штоков с наружной резьбой, общего назначения — прецизионные
Характеристики | КМ и КБ Примечание
Технические характеристики
| Тип резьбы | Н/Д Правая рука |
| Конфигурация резьбы | Н/Д Мужской |
| B — Шаровое отверстие | Н/Д 0,3750 дюйма |
| Ш — Ширина шара | Н/Д 0,500 дюйма |
| H — ширина головки | Н/Д 0,406 дюйма |
| A — от основания до центра | Н/Д 1,938 дюйма |
| D — Диаметр головки | Н/Д 1000 дюймов |
| Диаметр шара | Н/Д 0,719 дюйма |
| C — длина резьбы | Н/Д 1,250 дюйма |
| Размер резьбы | Н/Д 8/3-24 |
| Класс резьбы | Н/Д УНФ-3А |
| a — Угловой угол смещения с установленной скобой | Н/Д 12 º |
| Максимальная радиальная статическая нагрузка | Н/Д 3915 фунтов |
| Приблизительный зав. Вес | Н/Д 0,11 фунта |
| Опции | Н/Д Стад |
| Тип смазки | Н/Д Никто |
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>
org/PropertyValue»>КМ и КВ Примечание
| КМ и КВ Примечание | Н/Д Допуски на размеры перечисленных функций см. в версии каталога в формате PDF на вкладке «Просмотр каталогов продукции» на главной странице. |
org/PropertyValue»>| 0 | 0 | <1 кт <1 миль/ч <1 км/ч | Легкий | Спокойствие | Спокойствие | Море как зеркало. | 0 | Дым поднимается вертикально. |
|---|---|---|---|---|---|---|---|---|
| 1 | 2 шт. 2 миль/ч 3 км/ч | 1-3 кт 1-3 мили в час 1-5 км/ч | Легкий | Легкий воздух | Гладкая | Образуется рябь в виде чешуи, но без гребней пены. | ¼ футов 0,1 м | Направление указано дымом, но не флюгерами. |
| 2 | 5 узлов 6 миль в час 9 км/ч | 4-6 узлов 4-7 миль в час 6-11 км/ч | Легкий | Легкий ветерок | Гладкая | Небольшие вейвлеты, еще короткие, но более выраженные, гребни имеют стекловидный вид и не обрываются. | ½-1 фут 0,2 м | Чувство ветра на лице; листья шелестят; обычный флюгер, движимый ветром. |
| 3 | 9 узлов 10 миль в час 16 км/ч | 7-10 узлов 8-12 миль в час 12-19 км/ч | Нежный | Легкий ветерок | Легкий | Большие вейвлеты. Гребни начинают ломаться. Пена стеклообразного вида. | 2-3 фута 0,6 м | Листья и веточки в постоянном движении; ветер развевает легкий флаг. |
| 4 | 13 узлов 16 миль в час 24 км/ч | 11-16 узлов 13-18 миль/ч 20-28 км/ч | Умеренный | Умеренный ветерок | Умеренный | Небольшие волны становятся длиннее. | 3½-5 футов 1 м | Поднимает пыль и рыхлую бумагу; мелкие ветки перемещаются. |
| 5 | 19 узлов 22 мили в час 34 км/ч | 17-21 узлов 19-24 мили в час 29-38 км/ч | Свежий | Свежий ветерок | Грубый | Умеренные волны, принимающие более выраженную длинную форму. (Вероятность брызг). | 6-8 футов 2 м | Маленькие деревья в листве начинают качаться. |
| 6 | 24 узла 28 миль в час 44 км/ч | 22-27 узлов 25-31 миль/ч 39-49 км/ч | Сильный | Сильный ветер | Очень грубый | Начинают формироваться большие волны; гребни белой пены везде более обширны. (вероятно, какой-то спрей). | 9½-13 футов 3 м | Большие ветки в движении; зонтики используются с трудом. |
| 7 | 30 узлов 35 миль в час 56 км/ч | 28-33 тыс. т 32-38 миль/ч 50-61 км/ч | Сильный | При буре | Высокий | Море вздымается и белая пена от прибоя начинает развеваться полосами по направлению ветра. | 13½–19 футов 4 м | Целые деревья в движении; неудобство ощущается, когда ходьба против ветра.  |
| 8 | 37 узлов 43 мили в час 68 км/ч | 34-40 узлов 39-46 миль в час 62-74 км/ч | Гейл | Гейл | Очень высокий | Умеренно высокие волны большей длины; края гребней начинают распадаться на спондриты. Пена выдувается хорошо заметными полосами по направлению ветра. | 18-28 футов 5,5 м | Ломает ветки с деревьев; вообще мешает прогрессу |
| 9 | 44 тыс. тонн 51 миль в час 82 км/ч | 41-47 узлов 47-54 мили в час 75-88 км/ч | Гейл | Сильный шторм | Очень высокий | Высокие волны. Густые полосы пены вдоль направления ветра. Гребни волн начинают опрокидываться, кувыркаться и переворачиваться. Спрей может повлиять на видимость. | 23-32 фута 7 м | Легкое структурное повреждение; дымоходы и сланцы удалены. |
| 10 | 52 тыс. тонн 59 миль в час 96 км/ч | 48-55 узлов 55-63 мили в час 89-102 км/ч | Целая буря | Шторм | Феноменальный | Очень высокие волны с длинными нависающими гребнями. Образовавшаяся пена большими пятнами разносится плотными белыми полосами по направлению ветра. В целом поверхность моря приобретает белый вид. Нарушена видимость. | 29-41 фут 9 м | Деревья вырваны с корнем; значительные структурные повреждения. |
| 11 | 60 узлов 68 миль в час 110 км/ч | 56-63 тыс. тонн 64-72 мили в час 103-117 км/ч | Целая буря | Виолент Стром | Феноменальный | Исключительно высокие волны. (Малые и средние корабли могут быть на время потеряны из виду за волнами.) Море сплошь покрыто длинными белыми пятнами пены, лежащими по направлению ветра. Повсюду взметнуто в пену края гребней волн. Нарушена видимость. | 39-46 футов 11,5 м | Распространенный урон; очень редко испытывал. |
| 12 | 68 узлов 78 миль в час 124 км/ч | 64-71 тыс. тонн 72-82 мили в час 118-132 км/ч | Ураган | н/д | н/д | Воздух наполнен пеной и брызгами. Море совершенно белое от брызг; видимость очень серьезно пострадала. | >52 футов >14 м | Сельская местность опустошена. |
| 13 | 76 узлов 88 миль в час 141 км/ч | 72-80 тыс. тонн 83-92 мили в час 133-148 км/ч | ||||||
| 14 | 85 узлов 98 миль в час 157 км/ч | 81-89 тыс. т 93-103 мили в час 149-165 км/ч | ||||||
| 15 | 95 узлов 109 миль в час 175 км/ч | 90-99 тыс.  |
