Светодиоды представляют собой устройства-полупроводники, чья главная особенность заключается в обеспечении преобразования электрического тока в излучение в формате видимого света.

Во всех типах светодиодов используется пара полупроводников, имеющих легирование различными примесями. Один полупроводник содержит в себе свободные электроны, а другой отверстия. Это помогает обеспечить наличие p-n перехода между полупроводниками в процессе осуществления перехода электронов от донора до реципиента.

Наиболее распространенные типы светодиодов

На сегодняшний день существует три наиболее распространенных типов светодиодов, отличающихся друг от друга не только своей формой, но и функциональным предназначением, техническими параметрами. Поэтому разберемся с видами светодиодов и их параметрами.

Выводные светодиоды

Такие led-устройства имеют специальные ножки, которые используются для облегчения их монтажа в отверстия, расположенные на печатной плате.

На сегодняшний день такие светодиоды выпускаются в следующих модификациях:

•    круглые;

•    цилиндрические;
•    прямоугольные.

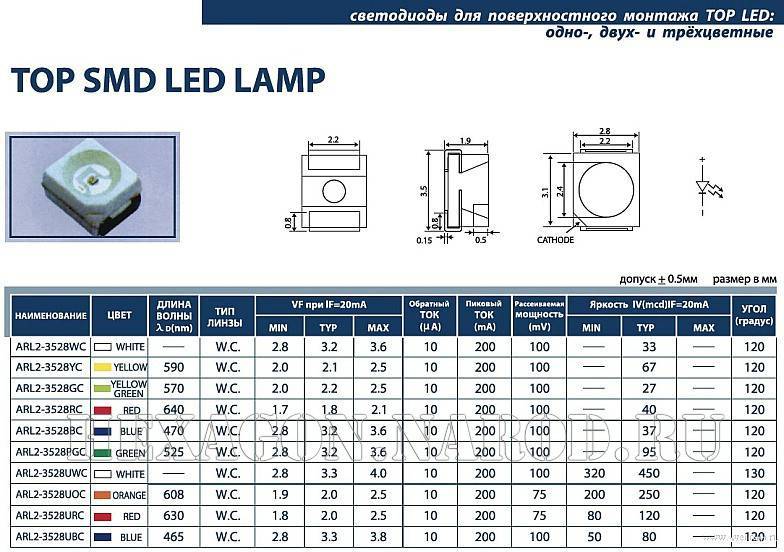

SMD-светодиоды

Такие светодиоды имеют крайне широкое применение так, как они используются не только в лампах освещения, но и в индикаторных панелях, системах аварийного освещения. Популярностью также пользуются светодиодные ленты, использующие SMD-диоды, выпускающиеся в формате линеек и модулей. Такие led-устройства отличаются своей надежностью, энергоэффективностью, а также продолжительным сроком эксплуатационной службы.

COB-светодиоды

Такие светодиоды отличаются размещение на матричной подложке большого числа светодиодных элементов. Такой подход помогает добиться повышения плотности размещения кристаллов в особенности в сравнении с SMD-светодиодами.

Параметры светодиодов

При выборе led-светильников важно обращать внимание на характеристики и внешний вид светодиодов.

Ток

Однокристальные led-устройства отличаются средним размером рабочего тока, варьирующимся в пределах 200 mA. Многокристальные чипы имеют куда более высокое значение данного параметра. По мере роста тока обеспечивается увеличение как оттенка, так и световой температуры свечения чипа.

Напряжение

Для каждой модели светодиода напряжение будет различаться.

Цвет свечения	Необходимое напряжение (Вольт)	Параметры длины волн
Инфракрасный	до 1	от 769 Nm
Красный	1.6-2.03	610-760 Nm
Оранжевый	2. 03-2.1	590-610 Nm
Желтый	2.1-2.2	570-590 Nm
Зеленый	2.2-3.5	500-570 Nm
Синий	2.5-3.7	450-500 Nm
Фиолетовый	2.8-4	400-450 Nm
Ультрафиолетовый	3.1-4.4	до 400 Nm
Белый	3-3.7	широкий спектр



Мощность

Параметр мощности светодиода не только определяет его маркировку, но и используется для осуществления расчета нагрузки, подбора оптимального блока питания.

Светодиоды могут обладать следующей мощностью:

Параметры цветовой температуры

На сегодняшний день на рынке представлены светодиоды со следующими параметрами цветовой температуры:

Преимущества и недостатки Led

Современные светодиоды отличаются следующими преимуществами и недостатками:

• основным плюсом выводных светодиодов является их низкая стоимость, а минусом – крайне низкий уровень яркости;

• SMD-светодиоды отличаются простотой ремонта и замены, недорогой эксплуатацией, высоким уровнем надежности и практически полным отсутствием каких-либо существенных недостатков;
• COB-светодиоды имеют продолжительный срок эксплуатационной службы (до 50 тысяч часов), равномерное свечение, но они не лишены такого минуса как достаточно высокая стоимость и отсутствие возможности замены отдельных светодиодов, вышедших из строя.

Типы и виды современных светодиодов

Для того чтобы не растеряться среди многообразия видов и типов светодиодов, нужен единый стандарт, в соответствии с которым все светоизлучающие диоды можно разделить на группы по тем или иным параметрам. Но как оказалось, такого стандарта не существует, и каждый производитель светодиодов классифицирует продукцию по своему усмотрению. Причина такого подхода очевидна. Оптоэлектроника стремительно развивается, появляются все новые модели светодиодов, сделанные по более совершенным технологиям.

К сожалению, перечислить сначала основные, а затем второстепенные характеристики также не получится. Такое деление весьма субъективно. Поэтому придется приступить к детальному рассмотрению вопроса, чтобы читатель наглядно смог ознакомиться со всеми наиболее распространенными видами и типами светоизлучающих диодов.

Содержание

• 1 Классификация по цветовой гамме
• 2 Различия по мощности
• 3 Сила света
• 4 Классификация по напряжению

Классификация по цветовой гамме

Нынешние технологии позволяют получить кристалл светодиода с любым цветом излучения в видимом диапазоне. Для этого используют химические соединения полупроводниковых материалов индия и галлия с разными элементами. С целью унификации, кроме цвета, на упаковке с изделием указывают ещё одну характеристику: длину волны излучения. Она помогает максимально точно идентифицировать оттенок. Например, к светодиоду с зелёным свечением можно отнести любой светоизлучающий кристалл с длиной волны от 500 до 570 нм. При этом экземпляр с λ=500-520 нм будет иметь цвет морской волны, а с λ более 550 нм — салатный оттенок. Промежуточные цвета получают методом близкого расположения трёх кристаллов: синего, красного и зеленого с последующим управлением мощностью их свечения. Это так называемые RGB-светодиоды. Существуют также двуцветные виды, используемые в основном в индикаторной подсветке.

Отдельным абзацем следует упомянуть о белых типах светодиодов. Они имеют широкий спектр излучения и формируются, как правило, на базе ультрафиолетового светодиода, покрытого люминофором. Светодиоды белого свечения имеют свою градацию по оттенкам (теплый, нейтральный, холодный), что выражается в виде такого параметра как цветовая температура.

УФ и ИК типы излучающих диодов хотя и не работают в видимом спектре, но своей практической пользой также заслуживают место в перечне разновидностей светодиодов.

Различия по мощности

В зависимости от назначения мощность потребления может составлять от единиц мВт до десятков Вт. Первые, самые маленькие типы светодиодов – это бескорпусные кристаллы. Их используют для создания COB-матриц с применением последних технологий. Ко второму типу условно можно отнести изделия мощностью от 60 мВт до 1 Вт (ультраяркие в прозрачном корпусе, SMD 3528 и их производные). В третью группу войдут светодиоды с мощностью рассеивания более 1 Вт, требующие применения дополнительной системы охлаждения. Самыми мощными принято считать COB-матрицы. Один такой модуль размером 35х35 мм способен рассеивать до 180 Вт.

Сила света

Данная характеристика напрямую связана с такими параметрами как мощность, угол свечения и технологией производства. Чем меньше угол, тем больше яркость в точке измерения. Сверхъяркие светодиоды с углом рассеивания светового потока 110° имеют силу света около 1000 мкд, а с углом 15° – силу света 35000 мкд.

В американской корпорации Cree каждое поколение мощных белых светодиодов заносят в отдельную группу (S5, T6, U3…). Таким образом, производитель старается выделить каждый новый тип светодиода, имеющий повышенный световой поток при прежней мощности потребления.


Стоит отметить, что устаревшие диффузные светодиоды типа АЛ307 с силой света 0,4-6 мкд перестали быть востребованы и практически вытеснены сверхъяркими аналогами со светоотдачей в тысячи раз больше.

Классификация по напряжению

Падение напряжения однокристальных светодиодов определяется их мощностью и цветом излучения и имеет фиксированные рамки. Например, в характеристике белого светоизлучающего диода может быть указано падение напряжения от 3,3 до 3,6 В.

Наращивание тока через кристалл с целью увеличения яркости не могло продолжаться бесконечно. В итоге компании наладили выпуск многокристальных светодиодов, которые рассчитаны на напряжение 9, 12, 18, 24, 48, 72 вольт. Ярким представителем этого семейства является COB-матрицы белого свечения.

Нельзя не вспомнить о филаментах, которые питаются постоянным напряжением около 70 В. Эти специфические стержни используются в лампах с имитацией нити накала.

Тип исполнения и назначение

Если вдаваться в детали, то этот раздел станет очень обширным. Ведь каждый производитель выпускает сотни видов светодиодов, отличающихся геометрическими размерами. И всё же существуют признаки, по которым можно их упорядочить. Перечислим основные типы светодиодов.

1. Слаботочные. Сверхъяркие двухвыводные светодиоды в круглом прозрачном корпусе 3, 5 или 10 мм. Чаще всего данный тип светодиодов применяют в качестве индикаторов, рекламно-информационных модулях или светофорах. Вторая подразновидность слаботочных светодиодов – компоненты в SMD корпусе прямоугольной или квадратной формы размером до 3х3,5 мм. SMD варианты наиболее часто используются в построении бегущих строк и систем индикации.
2. Мощные SMD. Собраны на одном кристалле без линзы, применяется данный тип в светодиодных лампах и лентах широкого потребления. Также есть варианты, собранные на нескольких кристаллах с общей линзой. Многокристальные виды светодиодов используются для промышленного и декоративного освещения.
3. COB-модули. Изделия белого свечения могут достигать размера 38х38 мм в квадратном исполнении и 50х6 мм в форме линеек. Из-за повышенного светового потока востребованы в конструировании прожекторов и фонарей уличного освещения.
4. Filament LED. Выполнен в виде стержня длиной около 30 мм с множеством кристаллов на поверхности. В настоящее время возможности филаментных светильников только раскрываются. Пока Filament LED массово применяются только для создания нитевидных ламп на 220В.
5. OLED. Этот тип тонкопленочных органических светодиодов применяется для построения органических дисплеев.
6. Излучающие диоды в ИК и УФ-диапазоне. Выпускают как в корпусе с выводами, так и в SMD исполнении. Среди товаров широкого потребления их можно увидеть в пультах ДУ и лампах для сушки ногтей.

В заключение стоит отметить, что приведенная классификация светодиодов не является полной и может быть ещё дополнена подвидами и группами. То же самое касается постоянно расширяющейся сферы применения. Но общая концепция, которую выдвигают лидеры в производстве оптоэлектроники Nichia, Cree и Philips в данной статье описана максимально подробно.

Классификация светодиодных светильников

— узнайте о классах света

Некоторые из вас могут не знать, что светодиодные светильники делятся на 5 классов или типов. Каждый класс или тип имеет свое назначение. Краткое описание заключается в том, что по мере увеличения класса углы освещения становятся шире. В этом блоге мы подробно обсудим классы распределения света, чтобы дать вам четкое представление о том, какой тип вы можете выбрать для лучшего освещения вашего пространства.

Поскольку светодиоды уже являются особенно эффективными и яркими, большинство наших светодиодных фонарей для парковок относятся к классу IV с широким углом освещения. Это обеспечивает широкий свет, а со светодиодами вы по-прежнему будете получать много света на земле.

Тип I Освещение

Тип I представляет собой двустороннее поперечное распределение с предпочтительной боковой шириной 15 градусов в конусе максимальной силы свечи. Этот тип распределения света идеально подходит для дорожек, пешеходных дорожек и тротуаров. Освещение идеально подходит для размещения в центре дорожки. Есть две основные концентрации света, расположенные в противоположных направлениях вдоль проезжей части.

Тип II Освещение

Тип II очень специфичен для широких углов, но не для наружного освещения, или в основном для светодиодных уличных фонарей. Он также используется для длинного и узкого освещения. Этот тип освещения предназначен для освещения больших и больших площадей и чаще всего располагается у обочины. Вы найдете этот тип освещения в основном на небольших переулках или беговых дорожках. Эти огни имеют ширину 25 градусов, что позволяет легко распространять свет на большие пространства, не рассеивая его.

Освещение типа III

Освещение типа III используется для парковок и других мест, где требуется более яркое освещение. Эти области также включают баскетбольные площадки и другие площадки. Этот свет нужно разместить сбоку или в углах площадки, чтобы свет мог заполнить всю арену. Распределение света типа III имеет предпочтительную поперечную ширину 40 градусов, что облегчает заполнение светом всех частей пространства.

Освещение типа IV

Этот тип источника света создает под собой полукруглый свет. Светодиодная подсветка обувной коробки. Они лучше всего подходят для освещения всех границ парковочных зон и бизнес-пространств. Интенсивность освещения типа IV имеет одинаковую интенсивность при углах от 9от 0 до 270 градусов. Эти лампы производят больше люменов.

Освещение типа V

Освещение типа V создает круговое распределение, при котором свет равномерно распределяется под всеми углами. Это распределение имеет круговую симметрию силы свечи, которая практически одинакова для всех боковых углов. Для парковки, а также для светодиодного освещения баскетбольной площадки они отлично подходят. Здесь хорошо подходит любой диапазон класса III-V.

Это 5 классов фонарей, доступных на рынке. Вы можете выбрать тот, который зависит от требований. Если вам нужно осветить большие пространства, вы можете выбрать освещение класса I и класса II. Все зависит от пространства, которое вы должны осветить. Если вам нужен более яркий свет в небольших помещениях, вы можете выбрать любой из них, чтобы сделать ваш дом ярким.

Классификация светодиодной продукции — LEDinside

Светодиод, который становится широко распространенным, имеет различные виды продукции. Светодиодные продукты можно разделить на различные типы в зависимости от цвета свечения, характеристик внешней поверхности и структуры диодов, силы света, рабочего тока, материала чипа, функции и т. д. В этом отрывке будут представлены четыре типа классификации светодиодных продуктов.

1. По цвету свечения диода:

Светодиоды бывают красного, оранжевого, зеленого (подразделяются на желто-зеленый, стандартный зеленый и чистый зеленый) и синего цвета и так далее.

Некоторые светоизлучающие диоды имеют чипы, которые имеют два или три цвета. Кроме того, упаковка (пластиковый корпус) светодиода может иметь или не иметь светорассеивающий агент, быть цветным или бесцветным, таким образом, светодиоды также можно разделить на следующие четыре типа: цветные прозрачные, бесцветные прозрачные, цветные рассеивающие и бесцветные рассеивающие.

2. В зависимости от характеристик внешней поверхности (пластиковый корпус) светодиоды делятся на круглые, квадратные, прямоугольные, поверхностные, боковые, сверхминиатюрные для поверхностного монтажа и так далее.

Круглые светодиоды можно разделить на следующие типы в зависимости от их диаметра: φ2 мм, φ4,4 мм, φ5 мм, φ8 мм, φ10 мм и φ20 мм и так далее. Круглый светодиод диаметром φ3 мм обычно обозначается за границей как Т-1, φ5 мм обозначается как Т-1(3/4) и φ4,4 мм обозначается как Т-1(1/4).

Состояние углового распределения силы света круглого светодиода можно оценить по величине его угла обзора. По угловому распределению силы света классифицируются следующие три типа:

(1) Светодиод высокой направленности: этот тип светодиодов обычно использует эпоксидную упаковку с острой головкой или металлическую отражающую полость, обычно без светорассеивающего агента. Угол обзора этого типа светодиодов варьируется от 5° до 20° или даже меньше. Обладая высокой направленностью, он может использоваться как локальный источник освещения или в составе автоматизированной системы обнаружения совместно со светоприемной машиной.

(2) Стандартный тип: обычно используется в качестве индикаторной лампы. Угол обзора варьируется от 20° до 45°.

(3) Тип рассеивания: обычно используется в качестве индикаторной лампы, имеющей сравнительно больший угол обзора, который варьируется от 45° до 90° или даже больше.

В нем больше светорассеивающего агента, чем в других типах.

3. В соответствии со структурой светодиоды можно разделить на полностью эпоксидную смолу, металлическую основу, керамическую основу эпоксидной смолы и стеклянную упаковку.

4. По силе света и рабочему току.

По силе света различают светодиоды стандартной яркости (сила света менее 10 мкд), светодиоды высокой яркости (сила света от 10 мкд до 100 мкд) и светодиоды сверхвысокой яркости (сила света более 100 мкд).

Светодиод также можно разделить на два типа в зависимости от его рабочего тока: стандартный тип, который работает при рабочем токе от более десяти мА до десятков мА; слаботочный светодиод, который работает при рабочем токе ниже 2 мА (однако с такой же яркостью, как и стандартный светодиод).
