Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с , она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица — фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица — миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF — микрофарадам. Также встречается маркировка fd — сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы — керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р — пикофарад, u- микрофарад, n — нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

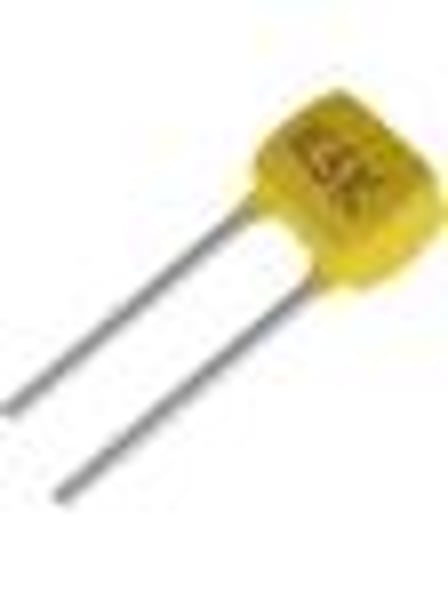

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ — это максимальная температура.

Цифры соответствуют следующим показателям: 2 — 45 0 С, 4 — 65 0 С, 5 — 85 0 С, 6 — 105 0 С, 7 — 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным — «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 — от 10 до 99 вольт, 2 — от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Компания «Астрея-Радиодетали» покупает следующие серии конденсаторов по выгодным ценам:

Конденсаторы керамические монолитные следующих маркировок: КМ3, КМ4, КМ5 Н90 зелёные, КМ5 Н30, КМ6 Н90, КМ6 Н30 рыжие, К10-17, К10-26, К10-48.

Бескорпусные конденсаторы производства СССР, новые и б/у, цены и фото в каталоге. Импорт не подмешивать, видно сразу.
Импортные конденсаторы определённых маркировок, смотрите в каталоге с фото и ценами.
Импортные бескорпусные конденсаторы в настоящее время не покупаем.
Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
Конденсаторы танталовые советского производства следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
Конденсаторы К10-7 «красные флажки», К15У-1, К31-11, К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73-3, К73-17, К78-2 и подобные не подходят, такие в настоящее время не покупаем. Содержание драгоценных металлов в данных конденсаторах низкое или отсутствует.
Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
Ёмкостные сборки Б-18-11, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Перечисленные серии конденсаторов, содержащие драгметаллы, покупаем в любом состоянии, новые и б/у. Также осуществляем скупку импортных конденсаторов на лом. Различные серии и виды принимаемых конденсаторов, в том числе импортные конденсаторы, представлены в нашем объёмном .

Вам только остаётся сравнить свои детали с фото-образцами конденсаторов на сайте и узнать точную цену на каждый вид. Отдельно стоит выделить покупаемые конденсаторы КМ3,КМ4, КМ5,КМ6 (в народе «каэмки» или «КМки»), содержащие такие редкоземельные драгоценные металлы, как платина и палладий. Серебро в конденсаторах КМ содержится в небольших количествах, поэтому на конечную цену не влияет. В различных сериях содержание платины и палладия разное, поэтому в скупке на каждый вид конденсаторов КМ установлена своя цена за грамм и которая меняется каждый день. Цены и фото с маркировками конденсаторов КМ3, КМ4, КМ5, КМ6 находятся в каталоге. Несомненно, конденсаторы КМ возглавляют рейтинг самых дорогих и ценных радиодеталей СССР.

Данные конденсаторы КМ по внешнему виду бывают различных цветов окраски. Самые распространённые цвета: зелёный, рыжий, коричневый. Также достаточно часто встречаются конденсаторы КМ жёлтого, салатового и синего цветов. Конденсаторы КМ с окраской в синий цвет- одни из самых первых выпусков, начатых в СССР, в 1962-1963 годах прошлого столетия.

Номинальные значения и характеристики на корпусе ещё не печатались цифрами, а ставились две цветные точки. Также по цвету точек можно определить к какой группе, Н90 или Н30, принадлежит тот или иной конденсатор. Конденсаторы КМ зелёного цвета группы Н30 имеют, как правило, квадратную форму, толщиной до 1 мм. Группа Н90 имеет гораздо меньшую толщину и, в основном, прямоугольную форму. Также группы Н30 и Н90 красились в различные тона зелёного цвета.

Существует ещё две группы конденсаторов КМ зелёного цвета:

Группа с латинской буквой «D» в своей маркировке. Они на 20% дешевле группы Н30 из-за меньшего содержания.
Группа с латинской буквой «V» в своей маркировке. Они на 20% дороже, чем обычные Н90. Принимаются дороже только крупный размер конденсаторов с маркировкой «5V».

Конденсаторы КМ6, в основном, бывают рыжего цвета. По форме они напоминают «подушечки». Самая распространённая группа рыжих конденсаторов — КМ6 Н90. Но, достаточно часто встречаются и группы КМ6 Н30, Н50, D, E. Все разновидности конденсаторов КМ представлены в нашем фотокаталоге с обновляемыми ценами, изучив который, вы будете точно знать какие конденсаторы принимают на лом и по какой цене. Продать конденсаторы КМ — не проблема, суть в том, по какой цене вы сдадите ту или иную группу или смесь, состоящую из Н90 и Н30, или конденсаторы с необрезанными выводами. К примеру, скупки радиодеталей в Омске или Челябинске предлагают цену на конденсаторы КМ всего 30%-40% от нашей цены. Поэтому, многие люди, проживающие в этих городах и близлежащих регионах, отправляют посылками различные подходящие радиодетали в нашу компанию.

Если Вы испытываете нехватку времени или есть сомнения в правильной сортировке, то доверьте это дело профессионалам. Наши специалисты сами обработают, рассортируют по группам и рассчитают по ним цену конденсаторов, стоимость от этого не изменится в меньшую сторону.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов.

Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву

H или n .

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения.

Подробнее об этом читайте .

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Д опуск в %	Б уквенное обозначение
Д опуск в %	лат.	рус.
± 0,05p	A
± 0,1p	B	Ж
± 0,25p	C	У
± 0,5p	D	Д
± 1,0	F	Р
± 2,0	G	Л
± 2,5	H
± 5,0	J	И
± 10	K	С
± 15	L
± 20	M	В
± 30	N	Ф
-0. ..+100	P
-10…+30	Q
± 22	S
-0…+50	T
-0…+75	U	Э
-10…+100	W	Ю
-20…+5	Y	Б
-20…+80	Z	А

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Н оминальное рабочее напряжение , B	Б уквенный код
1,0	I
1,6	R
2,5	M
3,2	A
4,0	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	S
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
350	T
400	Y
450	U
500	V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Выбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.

Единицы емкости конденсаторов и их обозначение

Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения . Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:

Микрофарад — мкФ.
Нанофарад — нФ.
Пикофарад — пФ.

Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.

Маркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.

На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады . Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.

Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.

Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.

Правила расшифровки маркировки

Сначала разберемся с цифровой маркировкой конденсаторов . Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*10 3 .

Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:

Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.

Когда может помочь онлайн-калькулятор

Также может использоваться и смешанная маркировка конденсаторов , расшифровка которой проводится похожим образом. Однако первая буква в этом случае указывает на минимальную рабочую температуру элемента. Затем следует номинальная емкость устройства и показатели предельных отклонений. На совсем маленьких устройствах может быть нанесен цветовой код. В такой ситуации вам может помочь расшифровать маркировку конденсаторов калькулятор онлайн . Это позволит сэкономить массу времени.

Другие виды маркировки

Кроме описанных выше способов кодирования информации о конденсаторах, иногда встречаются и другие, если они были выпущены достаточно давно. В подобной ситуации стоит обратиться к соответствующей справочной литературе , чтобы сделать правильный выбор. В большинстве случаев вполне достаточно и рассмотренных выше вариантов. Советские конденсаторы маркируются аналогично импортным, но на них может быть использована кириллица для обозначения емкости.

Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке (по сравнению с описываемым в этой статье). Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска – для создания низковольтной цепи вам понадобится только значение емкости.

Шаги

Маркировка больших конденсаторов

Ознакомьтесь с единицами измерения. Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения.

1 µF , uF , mF = 1 мкФ (микрофарад) = 10 -6 Ф. (Внимание! В случаях, не связанных с маркировкой конденсаторов, 1 mF = 1 мФ (миллифарад) = 10 -3 Ф)
1 nF = 1 нФ (нанофарад) = 10 -9 Ф.
1 pF , mmF , uuF = 1 пФ (пикофарад) = 10 -12 Ф.

Определите значение емкости. В случае больших конденсаторов значение емкости наносится непосредственно на корпус. Конечно, могут быть некоторые различия, но в большинстве случаев ищите число с одной из единиц измерения, описанных выше. Возможно, вам придется учесть следующие моменты:

Определите значение допуска. На корпус некоторых конденсаторов наносится значение допуска, то есть допустимое отклонение номинальной емкости от указанной; учитывайте эту информацию, если при сборке электроцепи необходимо знать точное значение емкости конденсатора. Например, если на конденсаторе нанесена маркировка «6000uF+50%/-70%», то его максимальная емкость равна 6000+(6000*0,5)=9000 мкФ, а минимальная – 6000-(6000*0,7)=1800 мкФ.

Определите номинальное напряжение. Если корпус конденсатора довольно большой, на нем проставляется численное значение напряжения, за которым следуют буквы V или VDC, или VDCW, или WV (от английского Working Voltage – рабочее напряжение). Это максимально допустимое напряжение конденсатора, которое измеряется в вольтах (В).

Поищите символы «+» или «-». Если на корпусе конденсатора присутствует один из этих символов, такой конденсатор поляризован. В этом случае подключите положительный («+») контакт конденсатора к положительной клемме источника питания; в противном случае может произойти короткое замыкание конденсатора или конденсатор может взорваться. Если символов «+» или «-» на корпусе нет, вы можете включать конденсатор в цепь так, как вам угодно.

Интерпретация маркировки конденсаторов

Запишите первые две цифры значения емкости. Если конденсатор маленький и на его корпусе не помещается значение емкости, оно маркируется в соответствии со стандартом EIA (это справедливо для современных конденсаторов, чего не скажешь про старые конденсаторы). Для начала запишите первые две цифры, а затем сделайте следующее:
Воспользуйтесь третьей цифрой в качестве множитель нуля. Если емкость конденсатора маркируется тремя цифрами, то такая маркировка интерпретируется следующим образом:
- Если третей цифрой является цифра от 0 до 6, к двум первым цифрам припишите соответствующее количество нулей. Например, маркировка «453» – это 45 x 10 3 = 45000.
- Если третьей цифрой является 8, умножьте первые две цифры на 0,01. Например, маркировка «278» – это 27 x 0,01 = 0,27.
- Если третьей цифрой является 9, умножьте первые две цифры на 0,1. Например, маркировка «309» – это 30 x 0,1 = 3,0.
Определите единицы измерения . В большинстве случаев емкость самых маленьких конденсаторов (керамических, пленочных, танталовых) измеряется в пикофарадах (пФ, pF), которые равны 10 -12 Ф. Емкость больших конденсаторов (алюминиевых электролитических или двухслойных) измеряется в микрофарадах (мкФ, uF или µF), которые равны 10 -6 Ф.
Интерпретируйте маркировку, включающую буквы . Если одним из первых двух символов маркировки является буква, интерпретируйте это следующим образом:
Определите значение допуска керамических конденсаторов. Керамические конденсаторы имеют плоскую круглую форму и два контакта. Значение допуска таких конденсаторов приводится в виде одной буквы непосредственно после трехзначного маркера емкости. Допуск – это допустимое отклонение номинальной емкости от указанной. Если необходимо знать точное значение емкости, интерпретируйте маркировку следующим образом:

волшебные свойства загадочных баночек / Хабр

Было ли лучшее время для энтузиастов и любителей Hi-Fi, чем конец 1970-х и начало 1980-х годов? С одной стороны, так много всего происходило с развитием цифрового аудио, а с другой — наблюдался рост субъективизма. Внезапно проигрыватели и усилители стали оценивать не по уровню детонации, выходной мощности и гармоническим искажениям, а по их звучанию! И можно было даже всерьёз говорить о звучании кабелей. В этой новой атмосфере всё, что когда-то считалось само собой разумеющимся в области Hi-Fi, стало кандидатом на переоценку.

Пристальному изучению подверглось и влияние на звук пассивных электронных компонентов — резисторов, индуктивностей и конденсаторов. В особенности, конденсаторов. Знающие люди начали обсуждать такие явления как эквивалентное последовательное сопротивление (ESR) и диэлектрическое поглощение.

Сегодня мы нечасто слышим об этой теме, но не потому, что проблема была исчерпана. Скорее всего, разработчики нынче уделяют столь же пристальное внимание используемым пассивным компонентам, как и схемам, в которых они применяются, так что общественный фурор несколько стих.

Азы

В простейшем виде конденсатор состоит из двух металлических пластин, разделённых воздухом (или, ещё лучше, вакуумом) и схематично изображён на рис. 1. Поскольку между пластинами нет проводящего пути, конденсатор блокирует постоянный ток (например, от батареи). При этом конденсатор, напротив, пропускает сигналы переменного тока — как раз такие как звуковые волны.

Рис. 1. Компоненты, из которых состоит конденсатор — две проводящие пластины, разделённые слоем диэлектрика.

Проверенное решение

Мы нечасто сталкиваемся с воздушными конденсаторами, но если вы заглядывали внутрь старого лампового радиоприемника и видели элемент, отвечающий за настройку, который состоит из чередующихся металлических пластин, это как раз воздушный конденсатор переменной ёмкости. В большинстве конденсаторов, с которыми мы сталкиваемся в аудиотехнике и прочей электронике, в качестве изолирующего материала (диэлектрика), разделяющего пластины, не используется воздух, поскольку он имеет низкую диэлектрическую постоянную (1,0), а это означает, что воздушные конденсаторы большой емкости слишком громоздкие, чтобы быть практичными. По этой причине используются, в основном, твёрдые диэлектрики, с более высокими диэлектрическими свойствами, в том числе из керамики и различных видов пластмасс (например, ПВХ с диэлектрической проницаемостью 4,0). Именно здесь история становится особенно интересной, поскольку для всех этих диэлектриков характерны те или иные компромиссы в плане влияния на звук, в то время как воздух практически идеален.

Простые фильтры

Для начала, узнаем побольше о том, как ведут себя конденсаторы и для чего они используются. Конденсаторы блокируют постоянный ток и пропускают переменный, однако они не пропускают переменный ток с разной частотой одинаково. Это объясняется тем, что конденсаторы обладают реактивным сопротивлением, которое снижается с увеличением частоты (к слову, катушки индуктивности тоже обладают реактивным сопротивлением, которое, наоборот, увеличивается с ростом частоты).

Таким образом, конденсаторы пропускают высокочастотные сигналы легче, чем низкочастотные, что делает их крайне полезными в частотно-селективных цепях (то есть, в фильтрах), а также для устранения нежелательных сигналов (например, гул или шум с шины питания постоянного напряжения).

Простые фильтры верхних и нижних частот показаны на рис.2. В фильтре верхних частот (рис. 2а) последовательно включенный конденсатор подключен к шунтирующему резистору. В фильтре нижних частот (рис. 2b) конденсатор и резистор меняются местами.

Рис. 2. RC-фильтр первого порядка верхних (2a) и нижних (2b) частот.

Итак, конденсаторы зачастую используются для объединения цепей, отделения нежелательного шума в цепях постоянного напряжения и в частотно-селективных цепях (фильтрах). Поскольку конденсаторы накапливают электрический заряд, большие из них также применяются в качестве резервуаров в источниках питания переменного и постоянного тока. На рис. 3 показан типовой источник питания, включающий в себя понижающий трансформатор (он понижает напряжение сети), мостовой выпрямитель (который преобразует переменный ток из трансформатора в импульсный постоянный ток) и пару конденсаторов-резервуаров (сглаживающих пульсации после выпрямления переменного тока).

Рис.3. Принципиальная схема двухполупериодного источника питания, состоящего из понижающего трансформатора, двухполупериодного мостового выпрямителя и двух резервуарных конденсаторов.

Подобные схемы встречаются во многих твердотельных аудиокомпонентах. Аналогичные решения используются и в ламповом оборудовании, но из-за высоких напряжений, требуемых для работы ламп, трансформатор здесь обычно повышает напряжение сети.

Ёмкость резервуарных конденсаторов, используемых в транзисторных усилителях мощности, может достигать 50 000 мкФ и более, тогда как в других случаях в схеме могут использоваться конденсаторы емкостью 1 НФ (одна тысячная микрофарада) или даже меньше. Таким образом, очевидно, что некоторые типы конденсаторов лучше подходят под определённые задачи, чем другие.

Важное уточнение

Как правило, самые большие резервуарные конденсаторы являются электролитическими, ведь они обеспечивают высокую ёмкость в сравнительно небольшом объёме. Такие конденсаторы содержат электролит (жидкость или гель), который химически реагирует с металлической фольгой внутри банки, образуя слой диэлектрика. Подобные электролитические конденсаторы, а также некоторые другие — например, танталовые, называются полярными, а несоблюдение полярности подключения может привести к их выходу из строя.

Другая разновидность — неполярные конденсаторы, которые можно подключать без учёта полярности. Подобные электролиты иногда использовались в пассивных кроссоверах акустических систем, однако такая практика сегодня устарела, поскольку плёночные конденсаторы справляются с этой задачей лучше, хоть и занимают больше места.

Конденсаторы также могут иметь различное расположение выводов — аксиальное (осевое) или радиальное. Преимущество радиальных электролитов заключается в том, что они занимают меньше площади на плате, однако их минус — в том, что они увеличивают её высоту. В больших электролитических конденсаторах обычно отказываются от выводов под пайку — в пользу винтовых клемм.

Что скрывают конденсаторы

Настоящие конденсаторы, как и настоящие политики, ведут себя не идеально, и именно здесь кроется причина их влияния на качество звука. Во-первых, на практике ни один конденсатор не является только ёмкостью — он также имеет индуктивность и сопротивление. На принципиальной схеме конденсатор обычно обозначается одним из символов на рис. 4 (все они визуально отсылают к двум разделенным пластинам), однако в реальности он представляет собой что-то вроде схемы, представленной на рис. 5. Резистор обозначенный на рисунке как ESR (эквивалентное последовательное сопротивление) может быть не постоянным — сопротивление может зависеть от частоты. В случае с электролитическими конденсаторами, ESR обычно уменьшается с частотой.

Рис. 4. Варианты обозначения конденсаторов на схеме

Одним из последствий того, что у конденсаторов есть индуктивность (ESL или эквивалентная последовательная индуктивность на рис. 6), является то, что они, по сути, являются электрически резонансными. Если проанализировать импеданс конденсатора в зависимости от частоты, он не будет продолжать уменьшаться с ростом частоты. На рис. 6 показано, что импеданс достигает минимума (эквивалентного значению ESR) на резонансной частоте, а затем, по мере увеличения частоты, он снова начинает расти из-за ESL.

Рис. 5. Схематичный эквивалент реального конденсатора демонстрирует паразитное сопротивление (ESR) и индуктивность (ESL)Рис. 6. Паразитная индуктивность приводит к тому, что у конденсаторы имеют электрический резонанс, иногда — в пределах слышимого диапазона частот.

У больших электролитических конденсаторов частоты электрического резонанса обычно находятся в пределах звукового диапазона. У небольших конденсаторов частоты электрического резонанса могут превышать 1 МГц. Для увеличения частоты электрического резонанса для заданной емкости следует уменьшить ESL — последовательную индуктивность.

Для достижения этой цели, при разработке электролитических конденсаторов, где такая проблема стоит наиболее остро, применяются различные методы. Например, в конденсаторах DNM T-Network для снижения индуктивности используются специальные Т-образные соединения из фольги — таким образом, их резонансная частота более чем в два раза выше по сравнению со стандартной конструкцией (от 28 кГц до 75 кГц — в примере, который приводит компания DNM на своём веб-сайте).

ESR оказывает потенциально благотворное влияние на демпфирование электрического резонанса конденсатора, однако, в отличие от индуктивности или ёмкости, сопротивление генерирует тепло в то время, когда через конденсатор проходит ток. В больших ёмкостных конденсаторах, где проходящие через них токи велики, этот эффект внутреннего нагрева ограничивает безопасные условия эксплуатации. Тем не менее, электролитические конденсаторы лучше всего работают именно тёплыми.

Микрофонный эффект

Не секрет, что ламповое оборудование чувствительно к вибрации. Внутри вакуумированной стеклянной оболочки лампы находятся тонкие металлические электроды, расстояние между которыми влияет на работу лампы. Таким образом, если встряхнуть лампу достаточно сильно, это отразится на её электрической мощности — эффект, который называют «микрофонным», поскольку лампа в таком случае ведёт себя подобно микрофону.

Твердотельная электроника меньше подвержена этому эффекту, однако приведём в пример некий крайний случай: разработчики первых систем управления двигателем в гоночных автомобилях вскоре научились не прикреплять электронные блоки к двигателю, либо использовать хорошую изоляцию, иначе вибрации от двигателя могли нарушить её работу. Уровни вибрации, которые испытывает Hi-Fi оборудование при повседневном использовании, гораздо ниже, однако некоторые производители, среди которых, например, Naim Audio, по-прежнему прилагают большие усилия, чтобы свести к минимуму вероятное воздействие микрофонного эффекта.

Способность конденсатора накапливать заряд (его ёмкость) пропорциональна площади пластин и обратно пропорциональна расстоянию между ними, а «пластины» обычно представляют собой тонкую фольгу с тонкими слоями диэлектрика между ними. Это приводит к тому, что конденсаторы подвержены воздействию микрофонного эффекта, поскольку из-за вибрации расстояние между пластинами и, следовательно, значение ёмкости может меняться.

Таким образом, физические свойства материалов, из которых изготовлен конденсатор, могут быть столь же важны, как и электрические параметры. Но что ещё интереснее, вибрация извне не является необходимым условием для того, чтобы конденсаторы страдали от её воздействия, ведь силы, формируемые напряжениями и токами внутри самого конденсатора, также могут вызывать механические резонансы. Из-за этого эффекта можно даже услышать, как некоторые конденсаторы издают звук, когда через них проходит сигнал. В кроссовере акустической системы, где уровни вибраций, напряжения и токи высоки, присутствует «идеальный шторм» факторов, которые делают выбор подходящего конденсатора особенно важной задачей.

Ключевые слова

Проблема микрофонного эффекта и механических резонансов конденсаторов активно обсуждалась на протяжении многих лет, однако исследований по этому вопросу было достаточно мало. Во всяком случае, мало опубликованных исследований. Но те, что существуют, подтверждают мнение, что данный эффект может оказывать заметное влияние качества звучания.

К тому же, в некоторых случаях конденсаторы могут приводить к необычайно высоким уровням гармонических и интермодуляционных искажений. Понимание того, как и почему это происходит, позволяет разработчикам сосредоточить свои усилия на доработке электронной схемы и тщательном выборе электронных компонентов — таким образом, чтобы это принесло наибольшую пользу.

Керамические конденсаторы (конденсаторы км) — состав, применение, цена за грамм

Проверка мультиметром

Наиболее простым, и в то же время доступным способом тестирования является проверка мультиметром. Этот прибор способен измерять различные электротехнические величины, от сопротивления до напряжения и частоты. В частности, он может измерить и емкость конденсатора. Проверка емкости не происходит мгновенно. Тестеру нужно время для того, чтобы зарядить элемент до определенного уровня напряжения, а потом разрядить его. По величине тока разряда и времени производится заключение о емкости.

Измерение емкости

Перед установкой любых элементов в аппаратуру при ремонте или проектировании требуется протестировать их исправность и соответствие заданным параметрам. Поэтому необходимо знать, как проверить емкость конденсатора мультиметром. Нужно выполнить несколько простых действий:

Установить измерительные щупы мультиметра в подходящие отверстия на его корпусе. Черный щуп — в отверстие с маркировкой COM, а красный — в гнездо с надписью Ом, Hz, U.
Выбрать режим проверки конденсаторов ручкой на лицевой панели прибора. Обычно этот режим обозначен условным значком электроконденсатора — двумя параллельными линиями с выводами.
Прикоснуться щупами мультиметра к выводам элемента. При этом на экране тестера должно отобразиться значение его емкости в микрофарадах. Обычно измерительный прибор показывает, в каких величинах производится измерение, либо эти данные есть на его измерительной шкале.
Если полученное значение отличается от номинального более чем на допуск, указанный в описании этого типа электроконденсаторов (может быть от 0,5 до 80%), значит, элемент не должен применяться по назначению.

Знать, как измерить емкость конденсатора мультиметром, необходимо также и при проверке электроприбора на ошибки в работе. Любой электротехнический прибор может начать работать нестабильно, и причиной этого может служить выход из строя одного или нескольких элементов. Если провести измерение емкости используемых в приборе конденсаторов, можно выявить и устранить причину неисправности.

Тест сопротивления

Узнать, произошёл ли пробой элемента, также можно, измерив его сопротивление. Некоторые измерительные приборы не имеют возможности проверять емкость электроконденсаторов. Но такими измерителями все равно можно протестировать аппаратуру, если замерить величину сопротивления между обкладками используемых в ней конденсаторов.

Для этого нужно выполнить все действия, описанные для проверки емкости, но режим измерения нужно выбрать другой — проверку сопротивления. Этот режим обычно обозначен диапазоном измерения в Омах. Для проверки конденсаторов лучше выбрать диапазон, равный 200 Ом. Если при прозвонке элемента выявлено сопротивление ниже 50 Ом, такой элемент подвергся пробою и не может быть использован.

Прозвонить элемент можно также и внутри схемы, непосредственно в аппаратуре. Однако проверка конденсатора мультиметром, не выпаивая ни одну из его ножек, приводит к ошибкам измерения, так как тестируется также и вся остальная схема, находящаяся между измерительными щупами. Поэтому для измерения нужно выпаять хотя бы один из выводов элемента.

Знать, как проверить конденсатор мультиметром, не выпаивая, необходимо при кропотливой проверке электротехнических приборов на возможную неисправность, если точно известно, что неисправность заключается в одном из элементов. При этом следует выпаять одну из ножек каждого элемента и поочередно померить их сопротивление и емкость. Таким образом можно выявить вышедшие из строя элементы.

Originally posted 2018-07-04 07:13:27.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет. ”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

е – 2.5 В;
G – 4 В;
J – 6.3 В;
A – 10 В;
С – 16 В;
D – 20 В;
Е – 25 В;
V – 35 В;
Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5. 1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Таблица маркировки керамических накопителей

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Типы маркировок

Как работает и как выбрать трансформатор тока

Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:

Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости. В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей;
Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104. Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V;
Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу. Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6;
Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.

Для сборки электросхем необходимо уметь читать маркировку

Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица. Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные

Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять

Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

Другие способы маркировки ёмкости конденсаторов

В случае четырёхзначной маркировки на конденсаторе она расшифровывается также как описано выше. Только ёмкость закодирована тремя цифрами и только последняя — минусовая степень 10.

Ещё десятичные указатели заменяют мультипликаторами. Это условное обозначение единиц измерения.

p — пикофарад;
n — нанофарад;
μ — микрофарад;
m — миллифарад.

Причём играет роль и место буквы по отношению к цифрам. Она ставится вместо запятой. При расшифровке маркировки конденсаторов такого типа мысленно ставим запятую на место буквы. Рассмотрим несколько примеров чтобы было понятнее о чём идёт речь.

В цифробуквенных кодировках ставят буквы на место запятой

p50 — это 0,5 пФ;
1p5 — это 1,5 пФ;
15p — это 15 пФ;
150p — расшифровывается как 150 пФ.

С другими буквами маркировка конденсаторов такого типа расшифровывается аналогично. В маркировке конденсаторов российского производства используются аналогичные буквы российского алфавита. Для пикофарад — п, для микрофарад — мк, для милифарад — м, нанофарды — н.

Кодировка номинального напряжения конденсатора	Напряжение
m	25V
I	40 (50)V
a	63V
b	100V
c	160V
d	250V
e	400V
f	630V
h	1000V
i	1600V
без маркировки	500V

Номинальное напряжение указывает при каком максимальном значении конденсатор может работать длительное время без изменения свойств. Оно кодируется маленькими латинскими буквами. Стоять может в любом месте. Перед числовым значением, после него, в первой или второй строчке.

Как проверить электролитический конденсатор мультиметром

Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.

Электролитические неполярные конденсаторы

В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.

Неисправность конденсаторов

В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.

Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные. Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.

Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).

Проверка конденсаторов цифровым мультометром

Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.

Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.

Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.

Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью. Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.

Особенности проектирования печатных плат

Твердотельные танталовые конденсаторы не накладывают каких-либо специфических ограничений на материал печатной платы. Могут быть использованы все общепринятые материалы: FR4, FR5, G10, алюминиевые платы, фторопластовые (PTFE) платы.

Форма и размер контактных площадок, как правило, предоставляются производителями конденсаторов. Чертеж посадочного места сопровождается указанием способа монтажа.

Если требуется использовать форму или размеры площадок отличные от рекомендуемых, следует позаботиться об отладке процесса монтажа. Это может потребовать корректировки температурных режимов пайки.

Заключение

Ну что еще можно сказать про ESR? В настоящее время идет битва среди производителей за рынок. Кто предложит конденсатор с минимальным ESR и хорошей емкостью, тот молоток ;-). Не поленитесь также купить или собрать прибор ESR-метр. Особенно он будет очень актуален для ремонтников радиоэлектронной аппаратуры. Мультиметр может показать вам емкость и ток утечки, но вот внутреннее сопротивление покажет именно ESR-метр.

Бывало очень много случаев, когда аппаратура ну никак не хотела работать, хотя все элементы в ней были целые. В этом случае просто замеряли ESR-метром конденсаторы и выявляли их сопротивление. После замены дефектных конденсаторов с большим ESR на конденсаторы с низким ESR (LOW ESR), аппаратура оживала и работала долго и счастливо.

Какие конденсаторы содержат палладий. Описание с фото, где встречаются и по какой цене покупают. | Золотой склад

Ранее я уже писал о том, где в радиоэлектронике СССР можно найти детали, выполненные из сплава палладия. Сегодня же я хотел бы продолжить данную тему и поговорить с вами о том, где еще можно найти палладий, сколько стоят детали, содержащие данный металл и как отыскать конденсаторы «КМ» с палладием.

Палладий в радиоэлектронике встречается в трех наиболее распространенных формах-видах.

Резистор ПП3Контакты резистора ПП3. Палладиевые.

Резистор ПП3

Первый: металлические детали, выполненные из лигатуры палладия с другими металлами (например, кольца контактов в резисторах ПП-3 и ПП5) изображены на фото выше.

Второй: палладий в виде защитного покрытия-проводника (например, ламели или покрытие плат военной электроники).

Третий: в качестве обкладок диэлектрика для соединения керамических пластин в конденсаторах повышенной стабильности (конденсаторы керамические «КМ»).

Безусловно данный драгоценный металл можно также встретить и в других формах, например в качестве каталитического напыления в автокатализаторах или очищающего средства в патронах противогазов ДП-2. Я уже писал об это на канале, поэтому если тема интересна, в конце статьи оставлю ссылки.

Сегодня же нам интересен только третий вид изделий из палладия, а именно «КМ» конденсаторы советского производства.

Где их можно найти.Плата от старого цветного телевизора. Стрелкой указано расположение КМ зеленый.

Плата от старого цветного телевизора. Стрелкой указано расположение КМ зеленый.

Основное отличие керамических конденсаторов в их превосходной стабильности, надежности и повышенной емкости. Ввиду использования редкоземельных металлов при их производстве, конденсаторы имеют относительно высокий порог устаревания в связи с чем, могут применяться как в гражданской, так и в военной/оборонной технике.

Сферы применения палладиевых КМ конденсаторов, это преимущественно устройства радиосвязи и высокоточная измерительная техника.

Найти керамические конденсаторы с платиной или палладием можно в советских радиолах, телевизорах, аппаратах для измерения точных данных (медицинские, военные, промышленные и другие устройства считывания данных). Иными словами, хоть и в достаточно малых количествах, но палладиевые КМ встречаются во всем, что может принимать или излучать теле или радиосигнал и исполнять «умные» вычислительные функции (ЭВМ, кассовый аппарат, телефонная станция).

По своему опыту скажу, что большее количество зеленых КМ-ок я нашел именно в телевизорах и музыкальных центрах времен СССР.

Какие конденсаторы содержат палладий.

К сожалению не все конденсаторы советского периода содержат палладий и не все они легко отличимые по внешним признакам.

Палладиевые радиодетали могут иметь различный цвет, форму размеры и конструкцию. Они бывают как в керамических корпусах зеленого, или оранжевого цвета, так и вовсе без корпусов находясь на самой плате или в составе микросхем.

Чтобы было проще в них ориентироваться, попробуем разбить изделия, содержащие наш благородный металл на группы.

Группа -1. Зеленые КМ.

Зеленые км.

Зеленые конденсаторы, такие как указаны на фото ниже в 90% случаев содержат либо платину либо палладий. Их отличительной чертой выступает характерный окрас корпуса и его прямоугольная форма на ножках.

Не содержат драгметаллы изделия, у которых ножки припаяны по одну сторону зеленой пластины. Сложно судить, почему так, мне такие конденсаторы не встречались, а в приемке сказали, что их не покупают, ибо нет драгмета.

Зеленые КМ в свою очередь также делятся на группы: содержащие серебро и платину (Н30), и содержащие серебро и палладий (Н90).

Палладиевые конденсаторы можно отличить по указанному на корпусе номеру. Их перечень с процентным содержанием драгметалла указан ниже.

Конденсаторы Н30 зеленые: 3,730% платины и 0,96% палладий.
Конденсаторы М5: 3,70% палладий.
Конденсаторы КМ5 Н90: 2,60% палладия.
Конденсаторы КМ6: 4,10% палладия
Конденсаторы КМ6 (Н90(F)м10): 3,25% палладия.

КМ5 Н90: 2,60% палладия. ЗеленыеКМ6 бывают также в зеленом цвете.

КМ5 Н90: 2,60% палладия. Зеленые

Группа -2. Рыжие (оранжевые).

Рыжие КМ, это практически полный аналог зеленых палладиевых конденсаторов. Их отличие лишь в проценте содержания драгоценного металла на единицу изделия. Самые популярные из них КМ5Н90. Их стоимость в скупке сегодня достигает 240 000р за килограмм.

Рыжие Км + болгария.

Группа 3. Синие (голубые).

Более ранние модели палладиевых конденсаторов. Встречаются преимущественно в двух исполнениях. В виде квадрата с двумя точками (красные либо зеленые) и аналогично зеленым в виде плоских прямоугольников на ножках. Содержание палладия в них аналогично зеленым. Цена в приемке от 110 000р за квадратные, с точками до 190 000р за стандартные Н90.

СИний конденсатор с точками 60х годов выпуска.

Группа 4. Бескорпусные.

Бескорпусные конденсаторы бывают распаяны на самой плате или в составе микросхемы, где обильно покрываются керамикой. Без надлежащего опыта отличить от не приемных конденсаторов достаточно сложно. Единственное что достоверно известно, это что палладиевые не берутся на магнит. Ранее в приемках их покупали дороже зеленых КМН90, но в связи с массой случаев подмешивания не драгоценных конденсаторов их выкуп приостановили. В среднем, сейчас если и удается найти скупщика бескорпусных КМ, за них дают не больше чем за Н30 от 90 000р до 102 000р за килограмм. Есть также магазин предлагающий за них 184 000р.

Пример микросхемы с бескорпусными конденсаторами под краской.Бескорпусные конденсаторы отделенные с плат.

Пример микросхемы с бескорпусными конденсаторами под краской.

Группа 5. Конденсаторы в пластиковом корпусе.

К данной группе относятся изделия серии КМ10-17, 10-47 Н30 25В;50В 1мо;1м5;2м2 а также К10-28 Н30 1МОВ;1м5;2м2. Отличительной чертой подобных конденсаторов является пластиковый прямоугольный корпус рыже-красного цвета с соответствующими маркировками. Стоимость данных изделий в приемке зависит от размеров и модификации радиодетали. В среднем их цена стартует от 90 000р (К10-47 Н90 25В;50В 0,33;0,47;0,68) до 220 000р (К10-28 Н30 1МОВ;) за кг.

Новичку, чтобы разобраться в палладиевых КМ нужно понимать, что бывают Н30 и Н90, оба приемные в какой бы форме не производились, а также не стесняться пользоваться справочниками и соответствующей литературой.

Спасибо если нашли время и дочитали. Надеюсь был полезен, иначе все весь труд и часы работы над данным текстом были напрасны(

Палладий в противогазах.

Детали из чистого палладия в приборах СССР с фото и описанием где находятся

Между маслом и бумагой: сомнительная панацея конденсаторов — Обзоры и статьи

Автор статьи: Депутатов Иван

21.04.2020 11239 7

Одним из многочисленных заблуждений, касающихся аудиокомпонентов, является подход к выбору конденсаторов. Так известно, что некоторой частью сообщества аудиофилов высоко котируются определенные виды этих элементов для накопления заряда. Тут необходимо отметить, что использование тех или иных конденсаторов в усилителях и кроссоверах акустических систем действительно может существенно отразиться на верности воспроизведения, но…

Ярые приверженцы “альтернативной конденсаторной теории” стараются доказать, что те или иные виды бумажных конденсаторов (а в ряде случаев, самодельные бумажные конденсаторы) — это априори лучшее, что можно использовать в схеме усилителя или фильтра. Аргументация безапелляционна и проста — “у них более мягкий звук”.

Также в среде слабо знакомых со схемотехникой, но при этом знакомых с “запахом канифольной дымки” по инерции появилась мода на замену всех конденсаторов в усилителях и фильтрах АС для получения “божественного звука”.

Про абсурдность самого по себе “слушания конденсаторов”, равно как выслушивания вешалок-кабелей и теплых ламповых фрактальных додекаэдров мы умолчим, дабы не оскорблять чувства верующих. В этой статье сжигаем бумажный миф о конденсаторах, разбираемся с линейностью этих, бесспорно, важных элементов и немного коснемся того когда нужно, а когда не стоит менять конденсаторы.

Ценность промасленной бумаги и волшебство конденсаторных замен

Итак, приступим. Корни мифа, изложенного ниже, к сожалению найти не удалось, но полагаем, что к его созданию приложил усилия достопочтенный господин Лихницкий (просим учитывать, что многие считают подобные заявления уважаемого инженера очень тонким пранком и троллингом), некогда высоко оценив качество бумажно-масляных конденсаторов немецкой фирмы Telefunken образца 30-х годов (еще АМЛ очень котировал их триоды, как самые “теплые” и “одухотворенные”).

Утверждается, что в силу технических (физических), а в ряде источников метафизических особенностей, различные типы бумажных конденсаторов обладают огромной ценностью при формировании “качественного звука», так как более линейны по сравнению с другими типами. Пересказ всех мифов о причинах “более высокой” линейности займет не одну статью, и мы позволим себе этим не утруждаться.

В метафизических объяснениях влияния этих конденсаторов на звук приводятся аргументы в пользу благородности бумаги, как материала для использовании в создании звукового тракта. Но все описанные выше аргументы применяются сравнительно редко, даже метафизические. Основной посыл в опусах поднаторевших в ”златоухом слушании” сторонников промасленной бумаги и фольги сводится к тому, что звук с такими конденсаторами становится “мягче”, “натуральнее” и “честнее”.

Коснёмся ещё одного конденсаторного мифа. При покупке винтажной аудиотехники или с целью улучшения звука в бюджетном усилителе или АС нередко рекомендуют замену всех конденсаторов устройства. В первом случае замена может быть вполне объективно оправдана высохшими и раздутыми электролитами. Второй случай представляет менее приглядную картину.

Аудиоманьяки с паяльниками особенно часто проводят “трансплантацию” конденсаторов выпрямителей, отвечающих за питание выходных каскадов УМЗЧ. При этом любители исследования “глубин низкочастотного диапазона” стараются до предела увеличить номинал емкости. Аргументация также есть:

“Хочу больше низа, усилитель не может раскрыть НЧ-потенциал моей АС. Ща поставлю нормальную емкость и НЧ станут более насыщенными”.

Пепел бумажной тайны

Едва ли эта статья заставит истинных приверженцев бумажной конденсаторной теории каким-то образом отойти от своих взглядов, но по крайней мере заставит задуматься тех, кто гипотетически может поверить в этот бред.

Часть любителей “божественного” звука говорят о линейности конденсаторов. При этом в их стандартных характеристиках нет такого понятия как “линейность”. Конденсаторы характеризуются емкостью, удельной емкостью, номинальным напряжением, плотностью энергии.
Выделяют также паразитные параметры:

Электрическое сопротивление изоляции диэлектрика конденсатора;
Поверхностные утечки, саморазряд;
Эквивалентное последовательное сопротивление;
Температурный коэффициент ёмкости;
Тангенс угла диэлектрических потерь;
Эквивалентная последовательная индуктивность;
Диэлектрическая абсорбция.

Считается, что описанные выше параметры способны влиять на линейность при использовании в акустически значимых цепях усилителя и кроссоверах. И тут возникает проблема, практически все описанные характеристики у бумажных конденсаторов хуже чем у других типов.

Итак, мифотворцами утверждается, что бумажные конденсаторы более линейный элемент и, соответственно, его имеет смысл применять вместо керамических, пленочных, электролитических и пр. Мы не первые, кто задался вопросом о правильности этих выводов о линейности. Так на форуме electroclub.info один из участников сообщества (в далёком 2008-м году) провёл несколько тестов, сравнив типы конденсаторов на предмет коэффициента гармонических искажений, которые они могут вносить.

Несмотря на некоторые неточности в методике измерений, о которых автор предупредил, его тесты демонстрируют вполне реалистичную картину. Если резюмировать: металлобумажный К42У-2 ( Кг = 0. 0023%, К’г = 0.0078%) оказался значительно линейнее керамических, но уступил плёночным. Учитывая, что в сравнении пленочных конденсаторов с бумажными линейность отличалась на тысячные доли % Кг, можно смело говорить о том, что разница в их линейности находится в пределах величин, которыми можно пренебречь. Кроме того, тот же автор утверждает (на основании проведенного теста), что линейность конденсатора в большей степени зависит от емкости, нежели от использованного типа. А проблема линейности у “керамики” возникает в связи с использованием небольшого объема для большой ёмкости и не является обязательной для всех керамических конденсаторов.

Можно сделать грубый и не бесспорный вывод, что металлобумажные конденсаторы (в идеальных равных условиях), вероятно, более линейный элемент, нежели керамические, но при этом не превосходят по линейности пленочные и другие типы.

Иными словами нет прямой зависимости между искажениями которые способен внести конденсатор и его типом. Более того, в большинстве современных конденсаторов искажения настолько малы, что их величинами можно смело пренебрегать, особенно если речь идёт о создании бюджетной аппаратуры.

Кроме того, бумажные конденсаторы обладают рядом недостатков, благодаря которым были практически вытеснены с рынка другими типами. Эти недостатки способны отражаться, как на звуке (особенно в случаях с разделительными — межкаскадными элементами), так и в принципе на стабильность работы усилителя или фильтра. Так например, для бумажных конденсаторов свойственна высокая гигроскопичность, что в свою очередь приводит к повышению диэлектрических потерь, снижению сопротивления изоляции, пагубно отражается на термостабильности *(по ряду источников линейность зависит в т.ч. от термостабильности).

Описанных недостатков и наличие альтернатив в виде различных типов пленочных конденсаторов вполне достаточно для того, чтобы забыть о всех типах «бумаги» навсегда. Иными словами, так любимые некоторыми металлобумажные, бумаго-масляные и прочие архаичные конденсаторы действительно обладают достаточно низкой нелинейностью, пока не впитают некоторого количества влаги.

Об изменении характера звучания спорить бессмысленно, так как спор будет происходить с людьми из категории “вы ничего не понимаете — я это слышу”. На заявление о “мягкости” в звучании бумажных конденсаторов на одном из радиолюбительских форумов был дан один превосходный ироничный ответ:

“Конечно! Ведь бумага очень мягкий диэлектрик))”

Полагаем это лучший ответ.

Менять не всё или не менять вообще

Необходимость в замене конденсаторов при покупке аудио винтажа действительно имеет смысл, особенно это касается электролитов. Однако менять все, по меньшей мере финансово нерационально (бесспорно следует учитывать возраст аппарата, возможно и все, но не факт). Более того, делать это надо точно понимая, что и где менять. Если такого понимания нет — следует обращаться к специалистам, которые могут определить высохшие и вздутые электролиты, наличие пробоя и т.п. Если аппарат работает без сбоев и нет нареканий на звук ничего не нужно.

Относительно изменения характера звучания путем внедрения “инноваций” в схемотехнику серийного устройства следует сказать отдельно. Например, при повышении емкости конденсаторов питания выходного каскада в погоне за “глубоким низом”, как правило, забывают о растущем токе заряда. Такая беспечность приводит к скоропостижной смерти диодных мостов в результате пробоя. Любые изменения в серийной схемотехнике — риск, и реально её улучшить может человек, который скорее спаяет собственный усилитель.

Фильтры АС также часто страдают от трансплантационных надругательств, что в случае несоответствия параметров конденсатора конструкции фильтра приводит к плачевным результатам. Умные люди рекомендуют, если менять, то весь фильтр (с катушкой, резисторами и т.п.), рассчитывая новый под параметры АС.

Итог

Из всего изложенного выше можно сделать несколько простых и полезных выводов. Распространение мифа о бумажных конденсаторах выгодно лишь немногочисленным компаниям, которые используют их в аудиокомпонентах или сами производят бумажные конденсаторы. Фактически это эксплуатация невежества потенциальной целевой аудитории и навязывание заведомо устаревшей и фактически не нужной технологии.

Замена конденсаторов в старой аппаратуре может стать полезной профилактической мерой, но только в том случае, если выполняется человеком, который понимает, что менять, а что нет. Игры с ёмкостью и типами конденсаторов в фильтрах и усилителях серийного производства с высокой вероятностью приведут вместо “божественного звука” к внушительным вложениям в ремонт.

ЧИТАТЬ ДРУГИЕ СТАТЬИ

Поделитесь статьей с друзьями

Комментарии

Скупка конденсаторов в Минске и Беларуси.

Цены на конденсаторы — «РесайклПро»

Конденсаторы применяются во многих приборах: бытовой технике, электронике, промышленном и лабораторном оборудовании. Просто так выбрасывать их на свалку нельзя, поскольку такие устройства под воздействием атмосферных факторов окисляются, разлагаются, выделяют в окружающую среду токсичные вещества. Конденсаторы при правильной переработке могут принести пользу, поскольку содержат в небольшом количестве драгоценные металлы. Наша компания проводит скупку конденсаторов с их последующей утилизацией.

Артикул: 320

5307,18 BYN за Килограмм

Конденсаторы КМ 4; 5; 6 зеленого или синего (редко) цвета; выводы полностью откусаны; кроме h40 и D и КМ 3.
