Пробник катушек индуктивности на обрыв или кз.- Elektrolife

В данной небольшой статье хочу представить вам схему пробника катушек индуктивности. Пробник определяет наличие обрыва или короткого замыкания катушек индуктивности или обмоток трансформатора. К другим достоинствам можно отнести отсутствие необходимости выпаивать проверяемое устройство с платы. Что зачастую ускоряет процесс поиска неисправностей.

Сама идея принадлежит моему коллеге по работе. Мне пришлось лишь немного «отшлифовать». С его согласия схему выкладываю на ваше рассмотрение. Сама схема проста и содержит всего лишь несколько элементов.

В основе лежит дифференциальная схема на двух транзисторах VT1-VT2 p-n-p типа. Сравнивается напряжение, сформированное делителем на резисторах R1-R2 и напряжением, которое появляется в момент подключения щупов к катушке индуктивности на базе VT1. Конденсатор С1 вместе с подключенной индуктивностью образуют колебательный контур, колебания которого усиливаются транзистором VT1.
Транзистор VT3 окончательно усиливает выходной сигнал до уровня достаточного для включения светодиода.

Конденсатор С2 убирает постоянную составляющую. Без конденсатора индикация будет срабатывать просто при короткозамкнутых щупах даже без генерации колебаний. Если точнее замыкание щупов приводит к закрытию транзистора VT3 и формированию на коллекторе напряжения фактически равному напряжению источника питания, что, при отсутствии конденсатора, повлечет за собой включение светодиода без надобности.

Диод выступает в качестве ограничителя напряжения для восстановления сигнала по постоянному току после нашей емкостной связи на конденсаторе С2 по переменному. Смысл решения показан на рисунке.

Восстановление сигнала по постоянному току.

Подобный прием можно использовать в схемах, входы которых работают аналогично диодам (например, это могут быть транзисторы с заземленным эмиттером), в противном случае при наличии емкостной связи сигнал просто пропадает.

В итоге при подключении исправной катушки индуктивности на светодиоде получаем сигнал с достаточным уровнем амплитуды для включения индикации.

При обрыве или коротком замыкании катушки индикации нет. В остальных случаях появляется генерация колебаний – светится светодиод. Добиться идеальной формы сигнала задачи не было. Главное получить выходной сигнал достаточной амплитуды. Скажем прямо, при проверке катушек большой индуктивности выходной сигнал больше напоминает сигналы прямоугольной формы, верхушки синусоиды сильно режутся.

Для испытания пробника были взяты катушки большой и малой индуктивности.

Катушка малой индуктивностиКатушка большой индуктивности

При проверке универсальным тестером, так называемым ESR meter-ом, катушки малой индуктивности, на экране отобразилось только небольшое значение сопротивления катушки. Индуктивность прибор отказался измерять в виду ее незначительности.

При проверке второй катушки прибор показал индуктивность 15,9 Гн и сопротивление 43,9 Ом.

Как видно контраст между катушками существенный. Частота выходного сигнала пробника при проверке катушки больной индуктивности уменьшается до 20Гц, при этом с амплитудой проблем нет. Свечение светодиода пульсирующее. Т.е.
пульсирующие сигналы светодиода могут говорить о том, что проверяемая катушка большой индуктивности.

У катушек малой индуктивности – частота сигнала растет (на моей малой катушке — в районе 1 кГц), выходная амплитуда уменьшается. Но яркость светодиода остается приемлемой.

Пробник сохраняет работоспособность также при большом развале напряжений источника питания. Обычный литиево-ионный аккумулятор, как в полностью заряженном состоянии, так и в разряженном до 3В, обеспечит сто процентную работоспособность схемы. При этом потребляемый ток в режиме проверки колеблется в зависимости от уровня заряда аккумулятора от 3 до 6 мА для катушек с низкой индуктивностью, от 3 до 4 мА – с высокой индуктивностью.

Схема не требует какой-либо настройки и работоспособна зразу после сборки.
Но для тех, кто хочет подстроить под себя, ниже приведены некоторые замечания.

Уменьшение значения резистора R1 резко снижает частоту выходного сигнала для катушек с большой индуктивностью. При значении сопротивления 500 Ом и ниже генерация прекращается. Для катушек с низкой индуктивностью критическое значение около 200 Ом.

При уменьшении сопротивления резистора R2 уменьшается частота выходного сигнала. Для катушек большой индуктивности незначительно, малой – более чем в два раза.

Резистор R3 определяет коллекторный ток, следовательно задает усиление транзистора. Для транзистора 2n5551 с коэффициентом усиления β≈170 значение 1кОм является оптимальным. Уменьшение или увеличение значения приведет к уменьшению амплитуды.

С увеличением емкости конденсатора С1 исчезнет генерация для катушек с малой емкостью. Конденсатор С2 подобран так, чтобы оказывать меньше сопротивления для колебаний с низкой частотой.

Диод IN4148 — малосигнальный быстро переключающийся.
На других не проверял.

Светодиоды лучше использовать либо красные, либо желтые. У них падение напряжение наименьшее, т.е. лучше чувствительность к слабым сигналам.

Цоколевка использованных транзисторов:

Цоколевка транзистора 2n5401Цоколевка транзистора 2n5551

Собранная схема очень компактна, занимает мало места, можно даже приспособить в корпус обычного мультиметра:

Собранная схема пробника

Компоненты в магазине:

Транзисторы 2n5551 и 2n5401
Диоды IN4148

Обрыв обмотки электрической катушки. Как проверить катушку и найти обрыв. « ЭлектроХобби

Когда обрывается электрическая обмотка, по которой протекает ток, то или иное устройство обычно выходит из строя (так как любые обмотки как правило играют важную функциональную роль в работе электрических приборов). Давайте с Вами рассмотрим данную проблему более тщательно, выяснив для себя важные моменты. Итак, в большинстве случаев обмотка из медного провода используется в трансформаторах, электродвигателях и электрогенераторах, клапанах, электромагнитах, реле, контакторах, катушках индуктивности и т. д.

Наиболее значимым физическим эффектом, которым обладают электрические катушки является индукция электромагнитных полей. Именно когда электрический ток протекает через обмотку провода вокруг неё образуется достаточно интенсивное электромагнитное поле, что даёт возможность влиять, как на механическое движение, так и на генерацию электродвижущей силы (наводимой на другой обмотке, находящаяся рядом). Следовательно при обрыве обмотки обрывается контакт и движение электрического тока прекращается, в результате чего прекращаются процессы взаимодействия с электромагнитными полями.

Как можно вычислить обрыв обмотки? Проверив её на целостность, предварительно прозвонив её тестером. Но не всё так просто. Одно дело, когда электрическая обмотка просто оборвалась в результате отгорания или механического повреждения. И другое дело случаи, когда устройство, содержащее обмотку, подвергается периодическому перегреву. В результате чего нарушается качество изоляционного покрова обмотки (происходит постепенное разрушение изоляционного лака). Это ведёт к появлению короткозамкнутых витков, что способствует ещё большему нагреву катушки с последующим выходом её из строя. То есть, происходит отгорание провода (или вовсе выгорание всей обмотки) и обрыв катушки.

Если электрическая катушка с обмоткой находится на устройстве, для проверки её необходимо выпаять (что бы исключить прозвонку через другие электрические цепи прибора). И только когда обмотка электрически не связана с другими цепями её можно прозванивать тестером на внутреннее сопротивление. Если оно есть (при отсутствии короткозамкнутых витков), значит с Вашей обмоткой всё нормально, она рабочая. Если же тестер, прозвонка не показывает сопротивление, величина которого зависит от длины провода обмотки, её сечения, материала (хотя в основном используется медь) значит Ваша обмотка имеет обрыв.

Исходя из практики достаточно большое количество обрывов обмоток связано со следующими причинами — это плохая пайка концов обмотки к клеммным выводам устройства, перегорание провода в наиболее уязвимых местах (места частого перегиба, ранее механически повреждённого), случайное механическое повреждение при неправильной эксплуатации, профилактических работах, перегрев устройства с обмоткой при коротких замыканиях и токовых перегрузках.

Чаще всего обрыв обмотки находиться в месте самих выводов этой самой обмотки, месте их спая с проводом, удлиняющих эти самые выводы. Такие обрывы легко находить и устранять, они видны не вооружённым взглядом. Их просто обратно спаивают и изолируют при необходимости. Гораздо хуже дело обстоит, когда этот самый обрыв обмотки произошёл внутри самой обмотки. Тут уж нужно будет подумать, что будет проще, либо размотать катушку до места обрыва, его устранить и намотать провод обратно, либо просто заменить обмотку на новую (перемотав её), либо же вовсе заменить всё устройство, содержащее эту самую обмотку.

P.S. В большинстве случаев проверка электрической обмотки катушки на обрыв сводиться к простой проверке тестером на наличие определённого сопротивления этой самой катушки. Если сопротивление показывает тестер, значит всё нормально. Если же его нет, значит обрыв. Но значение этого самого сопротивления стоит учитывать, так как если на тестере выставить не верный предел измерения, то можно получить не верное измерение. В этом моменте будьте повнимательнее.

Как проверить индуктор с помощью цифрового мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

  • Поделиться
  • Твит

Итак, вы купили новый индуктор и хотите узнать, работает ли он? Или у вас сломался индуктор и вы хотите знать, почему он сломался? Одним из самых полезных устройств в арсенале любого инженера или любителя является мультиметр. Цифровой мультиметр является наиболее распространенным устройством, используемым для проверки катушек индуктивности, как старый добрый мультиметр.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Содержание:

  1. Проверка катушки индуктивности
  2. Дополнительная информация о катушке индуктивности Для?
  3. Чего следует избегать при проверке катушки индуктивности

Проверка катушки индуктивности

У вас есть цифровой мультиметр, у вас есть катушка индуктивности, и вы хотите проверить катушку индуктивности. Вместо того, чтобы пытаться объяснить, как проверить катушку индуктивности с помощью цифрового мультиметра, утомляя вас кучей теории электроники, мы просто расскажем вам, как это сделать, и что вы увидите на дисплее цифрового мультиметра.

Использование цифрового мультиметра для проверки катушки индуктивности представляет собой двухэтапный процесс:

  1. Вам необходимо определить индуктивность катушки индуктивности с помощью функции сопротивления мультиметра.
  2. Вы измерили индуктивность; Вы можете использовать функцию проверки диодов мультиметра, чтобы убедиться, что катушка индуктивности не имеет коротких замыканий.

Проверка катушки индуктивности с помощью цифрового мультиметра — отличный способ убедиться, что катушка индуктивности выдает ожидаемые значения. Это также отличный способ убедиться, что ваша катушка индуктивности работает правильно, прежде чем устанавливать ее в цепь. Существует несколько способов проверки катушки индуктивности, но я предпочитаю проверку «без нагрузки». Вы можете провести этот тест с помощью цифрового мультиметра, но вам понадобится отдельный тестовый щуп или убедитесь, что у вашего мультиметра есть дополнительный провод.

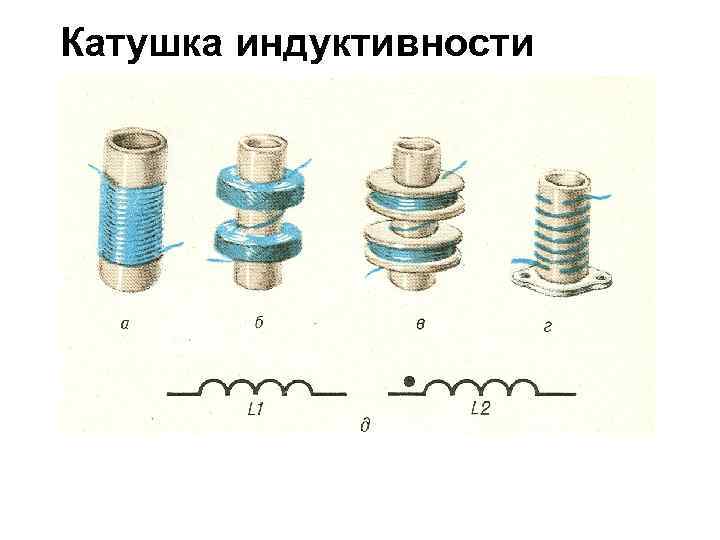

Узнайте больше о катушках индуктивности

В электронике катушки индуктивности (также известные как «катушки») используются для создания цепей, обеспечивающих устойчивость к изменениям тока и напряжения. Обычно они состоят из проволочной катушки из нескольких витков провода и используются в цепях переменного тока, поскольку имеют нелинейное сопротивление. Они используются во многих различных схемах, сами по себе или в сочетании с резисторами и конденсаторами.

Магнитное поле, создаваемое катушкой индуктивности, используется для фильтрации высокочастотных помех от электронных цепей, действуя как фильтр нижних частот. Катушки индуктивности используются в самых разных электрических и электронных устройствах, от аналоговых до цифровых, от промышленных до потребительских. Катушки индуктивности чаще всего используются в радиочастотных цепях, где катушки индуктивности используются для настройки антенн.

Катушки индуктивности используются в самых разных электронных схемах. Обычно они используются для блокировки постоянного тока (постоянного тока), но пропускают переменный ток (переменный ток). Перед измерением важно понимать катушки индуктивности и их роль в цепи. Сопротивление катушки индуктивности не видно по проводам и обычно не является важным тестом. При тестировании индуктора вы хотите знать величину сопротивления постоянному току, величину сопротивления переменному току и значение индуктивности.

Две ценности

Катушки индуктивности, вероятно, являются наиболее часто используемыми электрическими компонентами в электронике: они пропускают ток без какого-либо сопротивления и блокируют постоянный и переменный токи. Часто используются два значения катушек индуктивности:

  1. Катушки индуктивности с высокими значениями — катушки индуктивности с высокими значениями используются для выполнения высокочастотной фильтрации. Хороший дорогой индуктор изготовлен из толстой проволоки и имеет низкое сопротивление. Они предназначены для работы с большими токами, чем обычные катушки индуктивности. В некоторых случаях катушки индуктивности с высокими значениями рассчитаны на то, чтобы выдерживать заданный ток от источника напряжения с более низким напряжением, чем это было бы возможно с обычной катушкой индуктивности.
  2. Недорогие индукторы — их можно использовать для изготовления различных низкочастотных фильтров, а те, у которых индукторы с высокими значениями, можно использовать для изготовления различных высокочастотных фильтров. Их также можно использовать для управления скоростью потока постоянного тока или для увеличения выходной мощности электронного устройства.

Для чего используются индукторы?

Катушки индуктивности представляют собой витки проволоки, создающие магнитные поля. Это компоненты, которые хранят энергию в виде магнитного поля. Катушки индуктивности чаще всего используются в силовых цепях переменного тока, где они ограничивают скорость изменения тока — это называется импедансом. Катушка индуктивности также влияет на скорость изменения напряжения. Однако это имеет противоположный эффект: катушки индуктивности препятствуют увеличению напряжения и действуют как резистор, уменьшая напряжение.

Вот вещи, где катушки индуктивности очевидны и используются для:

  • Они используются в любой цепи, использующей переменный ток для питания нагрузок, таких как двигатели, ЖК-дисплеи и динамики.
  • Они также используются в схемах, обрабатывающих высокочастотные сигналы, таких как радиопередатчики и приемники.
  • Помимо этого, катушки индуктивности используются в самых разных областях, например, в электродвигателях, трансформаторах, электромагнитных реле и источниках питания.
  • Их можно использовать для фильтрации высокочастотных помех от сигнальных цепей. Однако этот шум будет присутствовать в виде падения напряжения на дросселе, и мы сможем измерить это напряжение мультиметром.

Катушки индуктивности очень распространены в электронике, их можно найти даже во многих бытовых приборах, таких как телевизоры и микроволновые печи. Они используются во многих продуктах, от микроволновых печей до сотовых телефонов, и в каждом из них используются по-разному. Мобильный телефон может использовать катушки индуктивности для настройки сигнала антенны, в то время как система микроволнового индукционного нагрева использует катушки индуктивности для создания магнитного поля, которое нагревает пищу без использования горячей плиты.

Чего следует избегать при проверке катушки индуктивности

Распространенной ошибкой при тестировании небольшой катушки индуктивности с помощью мультиметра является измерение ее индуктивности без предварительного отсоединения выводов катушки индуктивности от цепи. Эта ошибка особенно вероятна, если вы используете мультиметр, который не является цифровым (т. е. у него есть стрелка, которая перемещается по циферблату), а не цифровой мультиметр. При проверке непрерывности цепи вы обычно получаете показания, которые показывают, что цепь не завершена (или разомкнута цепь), хотя на самом деле это так.

Мультиметр может выйти из строя по многим причинам, и большинство из них приведет к неправильному результату. Ключ к получению правильного измерения состоит в том, чтобы избежать распространенных ошибок и сделать это. Вы должны понимать, как работает индуктор. Чтобы сделать это правильно, вам необходимо убедиться, что используемый вами мультиметр точен, регулярно калибровать его и понимать факторы, влияющие на ваши измерения.
