Магнитное поле катушки с током – энергия системы

3.9

Средняя оценка: 3.9

Всего получено оценок: 253.

3.9

Средняя оценка: 3.9

Всего получено оценок: 253.

Движущийся электрический заряд создает в окружающем пространстве магнитное поле. Поток электронов, проходящих по проводнику создают магнитное поле вокруг проводника. Если металлический провод намотать кольцами на какой-нибудь стержень, то получится катушка. Оказывается магнитное поле, создаваемое такой катушкой, обладает интересными и, самое главное, полезными свойствами.

Почему возникает магнитное поле

Магнитные свойства некоторых веществ, позволяющие притягивать металлические предметы, были известны с давних времен. Но к пониманию сути этого явления удалось приблизиться только в начале XIX века. По аналогии с электрическими зарядами, были попытки объяснить магнитные эффекты с помощью неких магнитных зарядов (диполей). В 1820 г. датский физик Ханс Эрстед обнаружил, что магнитная стрелка отклоняется при пропускании электрического тока через проводник, находящийся около нее.

Тогда же французский исследователь Андре Ампер установил, что два проводника, расположенные параллельно друг другу, вызывают взаимное притяжение при пропускании через них электрического тока в одном направлении и отталкивание, если токи направлены в разные стороны.

Рис. 1. Опыт Ампера с проводами с током. Стрелка компаса вблизи провода с током

На основании этих наблюдений Ампер пришел к выводу, что взаимодействие тока со стрелкой, притяжение (и отталкивание) проводов и постоянных магнитов между собой можно объяснить, если предположить, что магнитное поле создается движущимися электрическими зарядами. Дополнительно Ампер выдвинул смелую гипотезу, согласно которой внутри вещества существуют незатухающие молекулярные токи, которые и являются причиной возникновения постоянного магнитного поля. Тогда все магнитные явления можно объяснить взаимодействием движущихся электрических зарядов, и никаких особенных магнитных зарядов не существует.

Математическую модель (теорию), с помощью которой стало возможным рассчитывать величину магнитного поля и силу взаимодействия, разработал английский физик Джеймс Максвелл. Из уравнений Максвелла, объединивших электрические и магнитные явления, следовало, что:

• Магнитное поле возникает только в результате движения электрических зарядов;
• Постоянное магнитное поле существует у природных магнитных тел, но и в этом случае причиной возникновения поля является непрерывное движение молекулярных токов (вихрей) в массе вещества;
• Магнитное поле можно создать еще с помощью переменного электрического поля, но это тема будет рассмотрена в следующих наших статьях.

Магнитное поле катушки с током

Металлический провод, намотанный кольцами на любой цилиндрический стержень (деревянный, пластмассовый и т.п.) — это и есть электромагнитная катушка. Провод должен быть изолированным, то есть покрыт каким-либо изолятором (лаком или пластиковой оплеткой) во избежание замыкания соседних витков. В результате протекания тока магнитные поля всех витков складываются и получается, что суммарное магнитное поле катушки с током идентично (полностью похоже) магнитному полю постоянного магнита.

Рис. 2. Магнитное поле катушки и постоянного магнита.

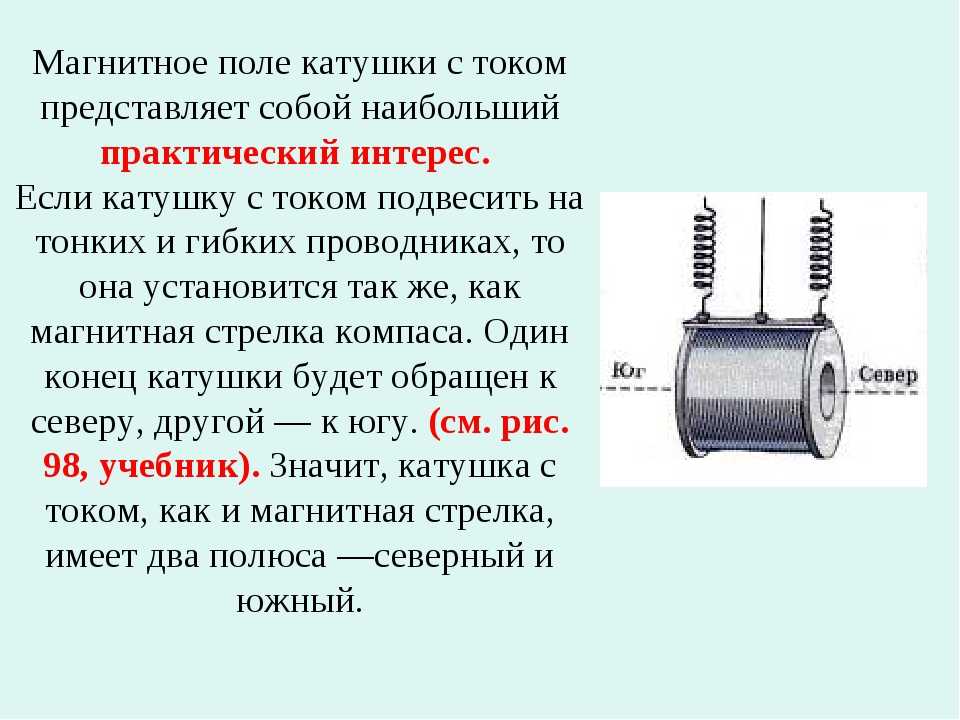

Внутри катушки магнитное поле будет однородное, как в постоянном магните. Снаружи магнитные линии поля катушки с током можно обнаружить с помощью мелких металлических опилок. Линии магнитного поля замкнуты. По аналогии с магнитной стрелкой компаса, катушка с током имеет два полюса — южный и северный. Силовые линии выходят из северного полюса и заканчиваются в южном.

Для катушек с током существуют дополнительные, отдельные названия, которые используют в зависимости от области применения:

• Катушка индуктивности, или просто — индуктивность. Термин используется в радиотехнике;
• Дроссель (drossel — регулятор, ограничитель). Используется в электротехнике;
• Соленоид. Это составное слово происходит от двух греческих слов: solen — канал, труба и eidos — подобный). Так называют специальные катушки с сердечниками из специальных магнитных сплавов (ферромагнетиков), которые используют в качестве электромеханических механизмов. 2*S}\over l_к} $$

  N — число витков катушки;

  S — площадь поперечного сечения катушки;

  l_к — длина катушки;

  μ — магнитная проницаемость материала сердечника — справочная величина. Сердечник представляет собой металлический стержень, помещенный внутрь катушки. Он позволяет значительно увеличивать величину магнитного поля.

  Что мы узнали?

  Итак, мы узнали, что магнитное поле возникает только в результате движения электрических зарядов. Магнитное поле катушки с током похоже на магнитное поле постоянного магнита. Энергию магнитного поля катушки можно рассчитать, зная силу тока I и индуктивность L.

  Тест по теме

  Доска почёта

  Чтобы попасть сюда — пройдите тест.

  • Kirill Pelipes

    10/10

  • Даша Литош

    10/10

  Оценка доклада

  3.9

  Средняя оценка: 3.9

  Всего получено оценок: 253.

  ---

  А какая ваша оценка?

  “Катушка, вращающаяся в магнитном поле ”

      На юбилейной 20 научно-практической конференции «Шаг в будущее» учащийся 9 класса ГАООРТ ГЛРТ Менги Сан-оол с работой “Катушка, вращающаяся в магнитном поле ” занял первое место в секции «Физика» под руководством учителя физики лицея Сергеевой Натальи Александровны.



      В наше время быт человека невозможно представить без применения электроэнергии. Получение, передача и использование переменного тока основано на взаимосвязи электрического и магнитного полей и, в частности, на явлении электромагнитной индукции. Открыл явление электромагнитной индукции Майкл Фарадей в 1831 году. Благодаря открытиям Майкла Фарадея в домах есть свет и тепло, функционируют индукционные и микроволновые печи, возможна сотовая связь. Закон электромагнитной индукции является одним из фундаментальных законов электромагнетизма.









  Цель работы: Изготовить прибор для экспериментальной проверки закона электромагнитной индукции Фарадея.

  Для достижения цели были решены задачи:

  изучена информация по данной теме.
  изготовлен прибор для демонстрации явления электромагнитной индукции.
  экспериментально проверен закон электромагнитной индукции.
  Своими опытами, М. Фарадей доказал, что при всяком изменении магнитного потока, в проводнике возникает индукционный ток.

  ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную контуром:

  Чтобы экспериментально это подтвердить, нужно уметь измерять ЭДС индукции и скорость изменения магнитного потока. Последнее кажется наиболее трудным, так как нет приборов для измерения величины магнитного потока. Если виток вращать в однородном постоянном магнитном поле тогда магнитный поток через него будет периодически изменяться, и скорость этого изменения можно определить по угловой скорости вращения витка. Чтобы экспериментально подтвердить теорию, необходимо работать не с отдельным витком, а с катушкой, состоящей из множества витков, так как это увеличит ЭДС индукции. Возникающая в катушке из N витков ЭДС индукции в N раз больше, чем для одного витка. В качестве измерительного прибора применен светодиод. Светодиод — это малоинерционный полупроводниковый источник света, который зажигается при определенном пороговом напряжении. Светодиод начинает светиться, когда ЭДС индукции превышает напряжение зажигания.

  Так как светодиоды пропускают ток только в одном направлении, катушка со светодиодами при вращении в магнитном поле обозначит две симметричные дуги разного цвета. Длина отрезка, соединяющего ближайшие концы светящихся дуг, обратно пропорциональна индукции магнитного поля и угловой скорости вращения в нем катушки. Если эксперимент подтвердит справедливость этого вывода, то тем самым будет обоснована справедливость закона электромагнитной индукции.









  Экспериментальное оборудование.

  Ход эксперимента

  Опыт 1. К неподвижной катушке быстро подносили магнит. При этом один из светодиодов загорался. Если резко удаляли магнит от сердечника – загорался другой светодиод. Отсюда следует, что при изменении магнитного потока в катушке возникает ЭДС индукции, в зависимости от направления которой загорается синий или зеленый светодиод.

  20Опыт 2. Катушка приводилась во вращение и к ней медленно приближался магнит. При этом возникали светящиеся дуги, разделенные промежутками. Отрезок, соединяющий эти промежутки, параллелен направлению магнитного поля. Светящиеся дуги становились ярче и увеличивались в размерах по мере роста скорости вращения катушки и приближения к ней магнита. При изменении направления вращения катушки или направления магнитного поля на противоположное разноцветные дуги меняются местами.

  Заключение

  Был собран прибор для демонстрации зависимости ЭДС индукции от скорости изменения магнитного потока. Прибор позволяет наглядно убедиться в зависимости ЭДС индукции от угла поворота витка в постоянном магнитном поле. Таким образом, поставленная цель была достигнута. Исследование по данной тематике, в перспективе, можно углубить и расширить. Например, исследовать вращение катушки в переменном магнитном поле, а также разработать компьютерную программу для исследования зависимости ЭДС индукции от угла поворота витка в постоянном магнитном поле при различных значениях скорости вращения витка и индукции магнитного поля.







  Источники:

  В. Майер, Р. Майер. Лаборатория на коленке. – М.: Бюро Квантум, 2009. – 160 с (Библиотечка «Квант». Вып. 112. Приложение к журналу «Квант» № 4/2009)
