плюс или минус, цветовое обозначение заземления и нуля на проводах

Содержание статьи:

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

  • Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
  • Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
  • Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
  • Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
  • Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

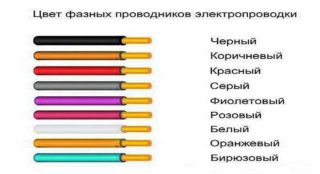

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

  • Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
  • Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
  • Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

  • Вкрутить в патрон лампочку.
  • К клеммам патрона зацепить провода с зачищенной изоляцией.
  • Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

Какого цвета провод плюс и минус — советы электрика

Как определить плюс и минус при помощи мультиметра

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса). Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Обратите внимание

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу.

Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов.

Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный.

Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Источник: https://EvoSnab.ru/instrument/avo/kak-opredelit-poljarnost-multimetrom

Как определить полярность провода

Вам понадобится

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт, черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA.

Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства.

В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов проводами от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи.

При движении внутрь полярность выводов динамика противоположна полярности батареи.

Важно

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода, подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания, желтый провод тоже относится к «плюсу» питания, только подключается к аккумулятору.

В любом случае провод с предохранителем является «силовым плюсом» питания.При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру. В этом случае поможет определить фазный (опасный) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля.

С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Источники:

  • как узнать какой проводник был у меня

Довольно часто возникает необходимость проверить полярность источника постоянного тока – аккумулятора, генератора или, например, выпрямителя – без нужного прибора под рукой.

Вам понадобится

  • – картофель;
  • – банка с водой;
  • – свеча.

Инструкция

В любительской практике можно поступить следующим образом. Два оголенных конца проводов, подключенных к выводам батареи, опустите в банку с теплой водой, в которой растворена столовая ложка поваренной соли. Затем сближайте их до того момента, пока на конце одного из проводов не начнут появляться пузырьки газа – водорода.

Этот провод будет соответствовать отрицательному полюсу источника.Клубень сырого картофеля разрежьте пополам, в одну из частей со стороны среза воткните оголенные (зачищенные) провода на расстоянии 15-20 мм друг от друга.

Рядом с проводом, присоединенным к положительному полюсу батареи, поверхность картофеля окрасится в зеленый цвет (процесс окисления).Третий способ. Зажгите обычную бытовую свечу. В пламя свечи погрузите два проводника, подключенных к более высокому источнику напряжения.

Под его воздействием пламя свечи станет низким и широким, а на проводе с отрицательным зарядом появится тонкая полоска сажи. Кроме этого, можно изготовить простой индикатор для многократного определения полярности неизвестного источника.

Для этого нужно взять обычную стеклянную трубку с пропущенными электродами внутри (например, от перегоревшей электролампы) и закрытую пробками.

Внутрь трубочки залейте раствор, состоящий из одной части селитры, 4 частей воды, лучше дистиллированной или кипяченой, пяти частей глицерина, смешайте с одной десятой части фенолфталеина и частью винного спирта. Имеет смысл пользоваться химическими пробирками.

Подобный индикатор может служить очень долго, при этом при помещении отрицательного заряда будет возникать красное окрашивание. Если источник тока переменный, то электроды будут давать розовое окрашивание. Чтобы перепроверить полярность, достаточно будет легонько встряхнуть индикатор.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой (ими комплектуются все отечественные автомобили) и обратной полярности (устанавливаются на некоторых машинах зарубежного производства). Перед покупкой батареи, необходимо точно определить ее полярность.

Вам понадобится

Инструкция

Срок службы любой аккумуляторной батареи ограничен и составляет, как правило, не более пяти лет. Отработав положенное время, обязательно наступает момент замены энергоблока.

И если у владельцев автомобилей отечественного производства проблема заключается в том, чтобы выбрать АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то обладателям импортных машин необходимо выяснить перед покупкой полярность аккумулятора.

Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы должны быть внизу. Обратите внимание, что одна из них немного тоньше другой (она минусовая).

Если минусовая клемма расположена на аккумуляторе слева (внизу), то батарея обратной полярности.

В тех случаях, когда более тонкая клемма справа – АКБ прямой полярности.

Чтобы окончательно убедиться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом красный щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без знака «минус» подтверждает исследуемые параметры АКБ.

Обратите внимание

Установка аккумулятора ненадлежащей полярности в автомобиль грозит тем, что к его клеммам не получиться присоединить кабели.

Источники:

  • как определить полярность батареи

При подключении силовых трехфазных, однофазных и сигнальных проводов ошибки недопустимы. Они могут привести к нарушению работоспособности оборудования, работы систем заземления и поражению обслуживающего персонала электрическим током. Большое значение имеет соответствие цветовой маркировки кабеля подключаемым цепям.

Вам понадобится

  • Техническое описание кабеля

Инструкция

Чтобы определить провода по цвету в трехфазной проводке, воспользуйтесь следующим правилом.

Современная маркировка трехфазных кабелей такая: фазы A, B, C, маркируются соответственно белым, черным и красным цветом.

Нейтральный провод обозначен синим цветом, а провод заземления – желто-зеленым.

В маркировке проводов однофазной сети используется три цвета: белый – фазный, синий – нулевой, заземление обозначено проводом желто-зеленого цвета.

При случайном обрыве USB-провода, восстановите его, следуя следующей схеме цветовой маркировки: плюсу питания соответствует провод красного, минусу питания – черного цвета, белому проводу соответствует отрицательный провод данных, а зеленому – положительный.

Самые сложные расцветки проводов в многожильных кабелях.

Совет

Например, для быстрого поиска места повреждения коммуникаций кабелей СБЗПУ или СБПУ потребуется определить целостность жил между соседними отводами магистрального кабеля (как правило, такие типы кабелей используются на железной дороге). Для уточнения цветовой разводки кабеля конкретной марки воспользуйтесь соответствующим техническим описанием.

Так, например, если произошел обрыв в кабеле СБЗПУ или СБПУ, то определить цвет провода можно по следующей схеме: Пара 1. Цвет жилы Б – голубой, жилы А – белый.Пара 2. Цвет жилы Б – желтый, жилы А – белый.Пара 3. Цвет жилы Б – зеленый, жилы А – белый.Пара 4. Цвет жилы Б – коричневый, жилы А – белый.Пара 5.

Цвет жилы Б – серый, жилы А – белый.Пара 6. Цвет жилы Б – красный, жилы А – белый.Пара 7. Цвет жилы Б – голубой, жилы А – красный.Пара 8. Цвет жилы Б – желтый, жилы А – красный.Пара 9. Цвет жилы Б – зеленый, жилы А – красный.Пара 10. Цвет жилы Б – коричневый, жилы А – красный.Пара 11. Цвет жилы Б – серый, жилы А – красный.

Пара 12.

Цвет жилы Б – красный, жилы А – красный.

Источники:

Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем.

Инструкция

Изготовьте прибор для проверки полярности светодиодов. Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: красный и черный. Отрицательный вывод батарейного отсека соедините напрямую с черным щупом, а положительный – через резистор с красным щупом. Поместите прибор в подходящий корпус. Вставьте в отсек батарейки.

Чтобы проверить светодиод, подключите к нему щупы сначала в одной полярности, а затем, если он не засветится, в другой. Когда диод светится, черный щуп подключен к его катоду, а красный – к его аноду. Резистор в приборе выбран таким, чтобы свечение было неярким, зато можно было проверять даже самые маломощные светодиоды.

При работе со светодиодами изумрудного, синего, фиолетового и белого цветов предохраняйте их от воздействия статического электричества.

Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это необходимо для того, чтобы они при переноске не замкнулись между собой.

Замыкание не повредит прибору, но если держать щупы замкнутыми долго, элементы питания постепенно разрядятся через резистор.

Определив полярность светодиода, в дальнейшем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

Обратите внимание

Если вы приобрели большое количество светодиодов одного типа, определите полярность лишь нескольких из них. Убедитесь, что у всех них цоколевка одинакова. В дальнейшем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине выводов.

Но так поступайте лишь в том случае, если вы точно уверены, что все диоды относятся к одному типу.Никогда не используйте светодиоды без резисторов. Даже превышение тока через такой прибор всего в два раза способно сократить его срок службы почти в сто раз.

Десятикратное превышение выведет его из строя мгновенно.

Источники:

На первый взгляд, обозначать на динамике полярность нет смысла, поскольку подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их необходимо включать синфазно. Принято обозначать на выводах головки такую полярность, при которой диффузор перемещается вперед.

Инструкция

Изготовьте для проверки динамиков специальный пробник. Для этого возьмите обыкновенный карманный фонарь на основе лампочки накаливания. Удалите из него выключатель, а вместо последнего подключите два щупа.

У них обязательно должны быть изолированные ручки, поскольку в момент отключения напряжения на выводах головки возникает напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра.

Нанесите на них соответствующие обозначения. Убедитесь, что если щупы замкнуть, лампочка светится.

Выключите усилитель и весь стереокомплекс (в том числе и из розетки). Отключите оба вывода динамической головки от остальных цепей акустической системы. Подключите щупы к выводам головки, не касаясь ни последних, ни металлических частей щупов. В этот момент внимательно смотрите на диффузор.

Если при подключении он перемещается наружу, а при отключении – внутрь, полярность правильная. Если же наблюдается обратная картина, поменяйте полярность подключения щупов, после чего повторите проверку.

Важно

Затем обозначьте на каркасе динамической головки несмываемым фломастером полярность, соответствующую полярности подключения щупов.

Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Независимо от того, как они подключены (напрямую или через кроссовер), подключите их синфазно таким образом, чтобы красному контакту на задней стенке колонки соответствовали плюсовые выводы головок.

Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, правильно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются специальные красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки – к черной.

Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.

Если динамиков несколько, они лучше звучат, когда подключены в одинаковой полярности. Но соответствующая маркировка на их клеммах есть не всегда. Тогда определять полярность придется самостоятельно.

Вам понадобится

  • – пальчиковая батарейка;
  • – провода;
  • – карандаш;
  • – отвертка;
  • – фонарик или настольная лампа;
  • – паяльник.

Инструкция

Перед проверкой полярности динамика обязательно отсоедините его от усилителя. Для этого сначала отключите сам усилитель. Затем, если между ним и динамиком имеются разъемные соединения, для отключения используйте именно их. Если же таковых нет, громкоговоритель придется временно отпаять, предварительно записав, какие провода куда шли.

Проверьте, хорошо ли просматривается диффузор через решетку или ткань, закрывающую его. Попробуйте осветить его фонариком или настольной лампой – вдруг он после этого станет лучше виден? Если не получится и это, придется тем или иным способом открыть доступ к диффузору.

Совет

Иногда проще снять решетку, а иногда – саму динамическую головку с обратной стороны. Главное – выбрать тот способ, при котором колонка не будет повреждена, и можно будет затем собрать все обратно.Теперь можно приступать к определению полярности. Кратковременно подключите к динамику проводами пальчиковую батарейку.

Диффузор либо втянется, либо выдвинется наружу. Если он втянулся, батарейка была подключена в неправильной полярности, а если выдвинулся – в правильной. Теперь достаточно карандашом обозначить около выводов динамика правильную полярность, то есть то положение «плюса» и «минуса», при котором диффузор выталкивается.

Если проверять полярность динамиков вам приходится часто, можно сделать для этого удобное приспособление, поместив батарейку в держатель, а к проводам припаяв щупы. В этом случае последовательно с одним из щупов включите предохранитель на 0,1 А на случай, если щупы вдруг замкнутся при транспортировке.

Когда вы не пользуетесь приспособлением, вытаскивайте батарейку из держателя и помещайте ее в изолирующий футляр. Провода хорошо взять разноцветными, например, черный – «минус», красный – «плюс».Уберите батарейку и провода, соберите акустическую систему обратно. Все динамики при этом подключите к усилителю в одинаковой полярности.

Если усилитель стереофонический, то в одинаковой полярности надо присоединить и обе колонки. Проверьте, как они зазвучат теперь по сравнению с тем, что было ранее.

Обратите внимание

Батарейки с напряжением более 1,5 В использовать нельзя – динамик может сгореть! Учтите, что некоторые трехвольтовые литиевые батарейки очень похожи на 1,5-вольтовые пальчиковые.Подключать батарейку следует кратковременно.

Нельзя проверять полярность, когда динамик подключен к усилителю.

Полезный совет

Если динамик всего один (монофоническая и однополосная акустическая система), заниматься определением его полярности нет смысла.

Распечатать

Как определить полярность провода

Источник: https://www.kakprosto.ru/kak-44906-kak-opredelit-polyarnost-provoda

Маркировка проводов по цветам: «плюс», «минус», маркировка цветом электрических проводов и СИП-кабелей

Без проводов и кабелей невозможно функционирование производств, энергетики, связи и многих других отраслей промышленности. И ни один дом или квартира не обходятся без проводки.

Насколько разнообразны задачи, решаемые с помощью электрических сетей, и условия, в которых им приходится функционировать, настолько же велика классификация существующей продукции.

Чтобы потребитель мог безошибочно приобрести нужный товар и грамотно осуществить подключение к сети, производители должны соблюдать общепринятые стандарты в вопросе маркировки проводов по цветам.

Безопасность превыше всего

Для людей, чья работа постоянно связана с электричеством, не составит труда распознать провода и по цвету, и по буквенно-цифровой маркировке. Она расскажет о:

  • материале, из которого изготовлены жилы и изоляция;
  • назначении кабеля;
  • площади сечения;
  • рабочем напряжении и других особенностях.

А человеку, сталкивающемуся с электричеством на бытовом уровне, достаточно разбираться в маркировке проводов по цветам. Тогда ему не составит труда определить местонахождение фаз и заземления. Риск поражения током уменьшается в разы, а ремонтные или монтажные работы выполняются гораздо быстрее и без привлечения специалистов.

Специфика различных видов кабельной продукции

Различные виды кабелей могут использоваться не только на поверхности, но и под землей, в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой. Она может быть из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Обратите внимание

Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:

  1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
  2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
  3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
  4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
  5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Цвет как источник информации

Маркировку проводов по цветам применяют давно, она доказала, что является удобной и информативной. В связи с этим менять ее никто не собирается, и знания о ней будут актуальны в любое время.

Цепь постоянного тока предполагает использование всего двух проводов: положительного («+» плюс) и отрицательного («-» минус). Проводники заряда со знаком минус маркируются черным (или синим) цветом. Провода, которые несут положительный заряд, облачены в красную изоляцию. Средний проводник в цепи постоянного тока имеет окрас голубого цвета.

Бывают случаи, когда требуется выполнить двухпроводную проводку, ответвив ее от сети с постоянным током и тремя проводниками. Тогда проводник со знаком плюс получит цвет того провода, от которого он отводится.

Постоянный ток используется в строительстве и промышленности. Он обеспечивает работу погрузочных электрокаров, троллейбусов, трамваев. На электрических подстанциях при запитке цепей автоматики тоже применяется цепь постоянного тока.

Цветовое обозначение силовых и других видов кабельной продукции

Маркировка цветом для СИП или ВВГ-проводов сводится к таким правилам:

  • Желто-зеленая расцветка будет обозначать заземление.
  • Ноль выдаст синий или голубой оттенок изоляционного материала.
  • Фазный проводник будет коричневого или черного цвета. Но правила устройства электроустановок допускают изменение цвета маркировки на красный, серый и даже фиолетовый оттенки.

В однофазных сетях, где имеется практика применения кабелей СИП, нулевой рабочий проводник может быть совмещен с заземляющим. В этом случае маркировка будет выглядеть как желто-зеленый провод с отметками голубого цвета, которые при монтаже проставляются с обоих концов линии.

Трехфазные сети с переменным током предполагают, что жилы СИП-кабеля будут иметь следующие цвета:

  • желтый, зеленый и красный для фаз А, В и С соответственно;
  • синий цвет отводится для выделения рабочей нулевой;
  • зелено-желтый колер обозначит заземление.

Когда кабель СИП применяется при монтаже ЛЭП, на нем дополнительно закрепляют бирки с информацией о назначении и параметрах. Эта маркировка позволяет ориентироваться и на объектах, где много однотипных проводов.

Благодаря тому, что сети переменного тока создаются с использованием проводов СИП, маркированных по цветам, упрощается не только работа на стадии монтажа. Цветовая маркировка облегчает обслуживание и ремонт сетей, способствует сокращению несчастных случаев.

А неприятные последствия при поражении током могут быть и со смертельным исходом.

Поэтому обозначение проводов СИП и других разновидностей по цветам – это необходимая мера предосторожности и грамотное решение, облегчающее труд монтажников и пользователей электрических сетей.

Источник: https://osobnyachkom.ru/cosiness/dom/markirovka-provodov-po-cvetam.html

Какого цвета провод плюс и минус – советы электрика

Как определить плюс и минус при помощи мультиметра

Какого цвета провод плюс и минус – советы электрика

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса). Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Обратите внимание

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу.

Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов.

Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный.

Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Как определить полярность провода

Какого цвета провод плюс и минус – советы электрика

Вам понадобится

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт, черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA.

Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства.

В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов проводами от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи.

При движении внутрь полярность выводов динамика противоположна полярности батареи.

Важно

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода, подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания, желтый провод тоже относится к «плюсу» питания, только подключается к аккумулятору.

В любом случае провод с предохранителем является «силовым плюсом» питания.При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру. В этом случае поможет определить фазный (опасный) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля.

С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

  • как узнать какой проводник был у меня

Довольно часто возникает необходимость проверить полярность источника постоянного тока – аккумулятора, генератора или, например, выпрямителя – без нужного прибора под рукой.

Вам понадобится

  • – картофель;
  • – банка с водой;
  • – свеча.

Инструкция

В любительской практике можно поступить следующим образом. Два оголенных конца проводов, подключенных к выводам батареи, опустите в банку с теплой водой, в которой растворена столовая ложка поваренной соли. Затем сближайте их до того момента, пока на конце одного из проводов не начнут появляться пузырьки газа – водорода.

Этот провод будет соответствовать отрицательному полюсу источника.Клубень сырого картофеля разрежьте пополам, в одну из частей со стороны среза воткните оголенные (зачищенные) провода на расстоянии 15-20 мм друг от друга.

Рядом с проводом, присоединенным к положительному полюсу батареи, поверхность картофеля окрасится в зеленый цвет (процесс окисления).Третий способ. Зажгите обычную бытовую свечу. В пламя свечи погрузите два проводника, подключенных к более высокому источнику напряжения.

Под его воздействием пламя свечи станет низким и широким, а на проводе с отрицательным зарядом появится тонкая полоска сажи. Кроме этого, можно изготовить простой индикатор для многократного определения полярности неизвестного источника.

Для этого нужно взять обычную стеклянную трубку с пропущенными электродами внутри (например, от перегоревшей электролампы) и закрытую пробками.

Внутрь трубочки залейте раствор, состоящий из одной части селитры, 4 частей воды, лучше дистиллированной или кипяченой, пяти частей глицерина, смешайте с одной десятой части фенолфталеина и частью винного спирта. Имеет смысл пользоваться химическими пробирками.

Подобный индикатор может служить очень долго, при этом при помещении отрицательного заряда будет возникать красное окрашивание. Если источник тока переменный, то электроды будут давать розовое окрашивание. Чтобы перепроверить полярность, достаточно будет легонько встряхнуть индикатор.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой (ими комплектуются все отечественные автомобили) и обратной полярности (устанавливаются на некоторых машинах зарубежного производства). Перед покупкой батареи, необходимо точно определить ее полярность.

Вам понадобится

Инструкция

Срок службы любой аккумуляторной батареи ограничен и составляет, как правило, не более пяти лет. Отработав положенное время, обязательно наступает момент замены энергоблока.

И если у владельцев автомобилей отечественного производства проблема заключается в том, чтобы выбрать АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то обладателям импортных машин необходимо выяснить перед покупкой полярность аккумулятора.

Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы должны быть внизу. Обратите внимание, что одна из них немного тоньше другой (она минусовая).

Если минусовая клемма расположена на аккумуляторе слева (внизу), то батарея обратной полярности.

В тех случаях, когда более тонкая клемма справа – АКБ прямой полярности.

Чтобы окончательно убедиться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом красный щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без знака «минус» подтверждает исследуемые параметры АКБ.

Обратите внимание

Установка аккумулятора ненадлежащей полярности в автомобиль грозит тем, что к его клеммам не получиться присоединить кабели.

  • как определить полярность батареи

При подключении силовых трехфазных, однофазных и сигнальных проводов ошибки недопустимы. Они могут привести к нарушению работоспособности оборудования, работы систем заземления и поражению обслуживающего персонала электрическим током. Большое значение имеет соответствие цветовой маркировки кабеля подключаемым цепям.

Вам понадобится

  • Техническое описание кабеля

Инструкция

Чтобы определить провода по цвету в трехфазной проводке, воспользуйтесь следующим правилом.

Современная маркировка трехфазных кабелей такая: фазы A, B, C, маркируются соответственно белым, черным и красным цветом.

Нейтральный провод обозначен синим цветом, а провод заземления – желто-зеленым.

В маркировке проводов однофазной сети используется три цвета: белый – фазный, синий – нулевой, заземление обозначено проводом желто-зеленого цвета.

При случайном обрыве USB-провода, восстановите его, следуя следующей схеме цветовой маркировки: плюсу питания соответствует провод красного, минусу питания – черного цвета, белому проводу соответствует отрицательный провод данных, а зеленому – положительный.

Самые сложные расцветки проводов в многожильных кабелях.

Совет

Например, для быстрого поиска места повреждения коммуникаций кабелей СБЗПУ или СБПУ потребуется определить целостность жил между соседними отводами магистрального кабеля (как правило, такие типы кабелей используются на железной дороге). Для уточнения цветовой разводки кабеля конкретной марки воспользуйтесь соответствующим техническим описанием.

Так, например, если произошел обрыв в кабеле СБЗПУ или СБПУ, то определить цвет провода можно по следующей схеме: Пара 1. Цвет жилы Б – голубой, жилы А – белый.Пара 2. Цвет жилы Б – желтый, жилы А – белый.Пара 3. Цвет жилы Б – зеленый, жилы А – белый.Пара 4. Цвет жилы Б – коричневый, жилы А – белый.Пара 5.

Цвет жилы Б – серый, жилы А – белый.Пара 6. Цвет жилы Б – красный, жилы А – белый.Пара 7. Цвет жилы Б – голубой, жилы А – красный.Пара 8. Цвет жилы Б – желтый, жилы А – красный.Пара 9. Цвет жилы Б – зеленый, жилы А – красный.Пара 10. Цвет жилы Б – коричневый, жилы А – красный.Пара 11. Цвет жилы Б – серый, жилы А – красный.

Пара 12.

Цвет жилы Б – красный, жилы А – красный.

Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем.

Инструкция

Изготовьте прибор для проверки полярности светодиодов. Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: красный и черный. Отрицательный вывод батарейного отсека соедините напрямую с черным щупом, а положительный – через резистор с красным щупом. Поместите прибор в подходящий корпус. Вставьте в отсек батарейки.

Чтобы проверить светодиод, подключите к нему щупы сначала в одной полярности, а затем, если он не засветится, в другой. Когда диод светится, черный щуп подключен к его катоду, а красный – к его аноду. Резистор в приборе выбран таким, чтобы свечение было неярким, зато можно было проверять даже самые маломощные светодиоды.

При работе со светодиодами изумрудного, синего, фиолетового и белого цветов предохраняйте их от воздействия статического электричества.

Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это необходимо для того, чтобы они при переноске не замкнулись между собой.

Замыкание не повредит прибору, но если держать щупы замкнутыми долго, элементы питания постепенно разрядятся через резистор.

Определив полярность светодиода, в дальнейшем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

Обратите внимание

Если вы приобрели большое количество светодиодов одного типа, определите полярность лишь нескольких из них. Убедитесь, что у всех них цоколевка одинакова. В дальнейшем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине выводов.

Но так поступайте лишь в том случае, если вы точно уверены, что все диоды относятся к одному типу.Никогда не используйте светодиоды без резисторов. Даже превышение тока через такой прибор всего в два раза способно сократить его срок службы почти в сто раз.

Десятикратное превышение выведет его из строя мгновенно.

На первый взгляд, обозначать на динамике полярность нет смысла, поскольку подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их необходимо включать синфазно. Принято обозначать на выводах головки такую полярность, при которой диффузор перемещается вперед.

Инструкция

Изготовьте для проверки динамиков специальный пробник. Для этого возьмите обыкновенный карманный фонарь на основе лампочки накаливания. Удалите из него выключатель, а вместо последнего подключите два щупа.

У них обязательно должны быть изолированные ручки, поскольку в момент отключения напряжения на выводах головки возникает напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра.

Нанесите на них соответствующие обозначения. Убедитесь, что если щупы замкнуть, лампочка светится.

Выключите усилитель и весь стереокомплекс (в том числе и из розетки). Отключите оба вывода динамической головки от остальных цепей акустической системы. Подключите щупы к выводам головки, не касаясь ни последних, ни металлических частей щупов. В этот момент внимательно смотрите на диффузор.

Если при подключении он перемещается наружу, а при отключении – внутрь, полярность правильная. Если же наблюдается обратная картина, поменяйте полярность подключения щупов, после чего повторите проверку.

Важно

Затем обозначьте на каркасе динамической головки несмываемым фломастером полярность, соответствующую полярности подключения щупов.

Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Независимо от того, как они подключены (напрямую или через кроссовер), подключите их синфазно таким образом, чтобы красному контакту на задней стенке колонки соответствовали плюсовые выводы головок.

Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, правильно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются специальные красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки – к черной.

Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.

Если динамиков несколько, они лучше звучат, когда подключены в одинаковой полярности. Но соответствующая маркировка на их клеммах есть не всегда. Тогда определять полярность придется самостоятельно.

Вам понадобится

  • – пальчиковая батарейка;
  • – провода;
  • – карандаш;
  • – отвертка;
  • – фонарик или настольная лампа;
  • – паяльник.

Инструкция

Перед проверкой полярности динамика обязательно отсоедините его от усилителя. Для этого сначала отключите сам усилитель. Затем, если между ним и динамиком имеются разъемные соединения, для отключения используйте именно их. Если же таковых нет, громкоговоритель придется временно отпаять, предварительно записав, какие провода куда шли.

Проверьте, хорошо ли просматривается диффузор через решетку или ткань, закрывающую его. Попробуйте осветить его фонариком или настольной лампой – вдруг он после этого станет лучше виден? Если не получится и это, придется тем или иным способом открыть доступ к диффузору.

Совет

Иногда проще снять решетку, а иногда – саму динамическую головку с обратной стороны. Главное – выбрать тот способ, при котором колонка не будет повреждена, и можно будет затем собрать все обратно.Теперь можно приступать к определению полярности. Кратковременно подключите к динамику проводами пальчиковую батарейку.

Диффузор либо втянется, либо выдвинется наружу. Если он втянулся, батарейка была подключена в неправильной полярности, а если выдвинулся – в правильной. Теперь достаточно карандашом обозначить около выводов динамика правильную полярность, то есть то положение «плюса» и «минуса», при котором диффузор выталкивается.

Если проверять полярность динамиков вам приходится часто, можно сделать для этого удобное приспособление, поместив батарейку в держатель, а к проводам припаяв щупы. В этом случае последовательно с одним из щупов включите предохранитель на 0,1 А на случай, если щупы вдруг замкнутся при транспортировке.

Когда вы не пользуетесь приспособлением, вытаскивайте батарейку из держателя и помещайте ее в изолирующий футляр. Провода хорошо взять разноцветными, например, черный – «минус», красный – «плюс».Уберите батарейку и провода, соберите акустическую систему обратно. Все динамики при этом подключите к усилителю в одинаковой полярности.

Если усилитель стереофонический, то в одинаковой полярности надо присоединить и обе колонки. Проверьте, как они зазвучат теперь по сравнению с тем, что было ранее.

Обратите внимание

Батарейки с напряжением более 1,5 В использовать нельзя – динамик может сгореть! Учтите, что некоторые трехвольтовые литиевые батарейки очень похожи на 1,5-вольтовые пальчиковые.Подключать батарейку следует кратковременно.

Нельзя проверять полярность, когда динамик подключен к усилителю.

Полезный совет

Если динамик всего один (монофоническая и однополосная акустическая система), заниматься определением его полярности нет смысла.

Распечатать

Как определить полярность провода

Маркировка проводов по цветам: «плюс», «минус», маркировка цветом электрических проводов и СИП-кабелей

Какого цвета провод плюс и минус – советы электрика

Без проводов и кабелей невозможно функционирование производств, энергетики, связи и многих других отраслей промышленности. И ни один дом или квартира не обходятся без проводки.

Насколько разнообразны задачи, решаемые с помощью электрических сетей, и условия, в которых им приходится функционировать, настолько же велика классификация существующей продукции.

Чтобы потребитель мог безошибочно приобрести нужный товар и грамотно осуществить подключение к сети, производители должны соблюдать общепринятые стандарты в вопросе маркировки проводов по цветам.

Безопасность превыше всего

Для людей, чья работа постоянно связана с электричеством, не составит труда распознать провода и по цвету, и по буквенно-цифровой маркировке. Она расскажет о:

  • материале, из которого изготовлены жилы и изоляция;
  • назначении кабеля;
  • площади сечения;
  • рабочем напряжении и других особенностях.

А человеку, сталкивающемуся с электричеством на бытовом уровне, достаточно разбираться в маркировке проводов по цветам. Тогда ему не составит труда определить местонахождение фаз и заземления. Риск поражения током уменьшается в разы, а ремонтные или монтажные работы выполняются гораздо быстрее и без привлечения специалистов.

Специфика различных видов кабельной продукции

Различные виды кабелей могут использоваться не только на поверхности, но и под землей, в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой. Она может быть из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Обратите внимание

Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:

  • Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
  • Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
  • Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
  • Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
  • Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.
  • Цвет как источник информации

    Маркировку проводов по цветам применяют давно, она доказала, что является удобной и информативной. В связи с этим менять ее никто не собирается, и знания о ней будут актуальны в любое время.

    Цепь постоянного тока предполагает использование всего двух проводов: положительного («+» плюс) и отрицательного («-» минус). Проводники заряда со знаком минус маркируются черным (или синим) цветом. Провода, которые несут положительный заряд, облачены в красную изоляцию. Средний проводник в цепи постоянного тока имеет окрас голубого цвета.

    Бывают случаи, когда требуется выполнить двухпроводную проводку, ответвив ее от сети с постоянным током и тремя проводниками. Тогда проводник со знаком плюс получит цвет того провода, от которого он отводится.

    Постоянный ток используется в строительстве и промышленности. Он обеспечивает работу погрузочных электрокаров, троллейбусов, трамваев. На электрических подстанциях при запитке цепей автоматики тоже применяется цепь постоянного тока.

    Цветовое обозначение силовых и других видов кабельной продукции

    Маркировка цветом для СИП или ВВГ-проводов сводится к таким правилам:

    • Желто-зеленая расцветка будет обозначать заземление.
    • Ноль выдаст синий или голубой оттенок изоляционного материала.
    • Фазный проводник будет коричневого или черного цвета. Но правила устройства электроустановок допускают изменение цвета маркировки на красный, серый и даже фиолетовый оттенки.

    В однофазных сетях, где имеется практика применения кабелей СИП, нулевой рабочий проводник может быть совмещен с заземляющим. В этом случае маркировка будет выглядеть как желто-зеленый провод с отметками голубого цвета, которые при монтаже проставляются с обоих концов линии.

    Трехфазные сети с переменным током предполагают, что жилы СИП-кабеля будут иметь следующие цвета:

    • желтый, зеленый и красный для фаз А, В и С соответственно;
    • синий цвет отводится для выделения рабочей нулевой;
    • зелено-желтый колер обозначит заземление.

    Когда кабель СИП применяется при монтаже ЛЭП, на нем дополнительно закрепляют бирки с информацией о назначении и параметрах. Эта маркировка позволяет ориентироваться и на объектах, где много однотипных проводов.

    Благодаря тому, что сети переменного тока создаются с использованием проводов СИП, маркированных по цветам, упрощается не только работа на стадии монтажа. Цветовая маркировка облегчает обслуживание и ремонт сетей, способствует сокращению несчастных случаев.

    А неприятные последствия при поражении током могут быть и со смертельным исходом.

    Поэтому обозначение проводов СИП и других разновидностей по цветам – это необходимая мера предосторожности и грамотное решение, облегчающее труд монтажников и пользователей электрических сетей.

    параметры классификации и маркировка, различия по цвету и поиск фазы, нуля и заземления

    Расцветка в домашней электропроводке

    Расцветка в домашней электропроводкеНа сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

    Параметры классификации проводов

    Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

    Маркировка кабеля. Основные законы электротехники

    Маркировка кабеля. Основные законы электротехники
    1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
    2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
    3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
    4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
    5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

    Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

    Маркировка проводов при переменном трехфазном токе

    Как определить фазу, ноль и заземление, если нет маркировки

    Как определить фазу, ноль и заземление, если нет маркировкиПосмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.
    1. Нейтраль или рабочий ноль синего или сине-белого цвета.
    2. Заземление или защитный ноль – это провод желто-зеленого цвета.
    3. Фаза может быть отмечена всеми остальными цветами, среди которых:
    • бирюзовый;
    • оранжевый;
    • белый;
    • розовый;
    • фиолетовый;
    • серый;
    • красный;
    • коричневый;
    • черный.

    Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

    Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

    В некоторых областях в народном хозяйстве применяются сети постоянного тока:

    • для оперативных цепей защит и питания автоматики на электрических подстанциях;
    • в электрифицированном транспорте;
    • в строительстве, промышленности, при складировании материалов.

    В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

    Маркировка проводов и шин для сетей постоянного тока:

    • красный цвет используется для проводов положительного заряда;
    • синий – для шин и проводов с отрицательным зарядом;
    • голубым цветом обозначается средний проводник.

    В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

    Цвета проводов в электропроводке

    Маркировка проводов по цвету при трехфазном токе и в сетях постоянного тока

    Маркировка проводов по цвету при трехфазном токе и в сетях постоянного токаОбозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

    Каждый цвет электропроводника определяет свое назначение в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

    На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

    Цвет нулевого рабочего и нулевого защитного проводов

    1. Нулевые рабочие проводники обозначаются голубым цветом.
    2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
    3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

    Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

    Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

    Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

    Определение фазы с помощью индикаторной отвертки

    Параметры классификации проводов

    Параметры классификации проводовВнутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

    Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки и определить наличие напряжения там, где его нет.

    Определение заземления, нуля и фазы с помощью контрольной лампы

    Такой способ определения вполне действенный, но требует особой осторожности:

    • в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
    • можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
    • технология достаточно проста – провода лампы поочередно подсоединяются к проводникам, которые требуют определения.

    Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

    Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

    Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

    Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

    Красный провод — это плюс или минус

    При проведении монтажных работ многие профессионалы и любители-электрики сталкиваются с вопросом: «красный провод — это плюс или минус?». От правильного определения зависит не только функционирование прибора и работа сети, но и безопасность человека. При возникновении сомнений необходимо заранее проверить полярность проводов.

    Маркировка проводов

    Маркировка проводов представляет собой нанесение определенной метки на их внешнюю поверхность для обозначения необходимых характеристик. Маркировка может представлять собой цветовую разметку, нанесение надписей (цифр и букв), этикеток или бирок.

    Правильное определение полярности — проблема довольно частая

    Важно! Буквенной или цифровой маркировкой обозначают материал оболочки и жил, площадь сечения, количество жил внутри и другие параметры.

    Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе.

    Цвета могут быть другими

    Но это обозначение работает не всегда: цвета могут быть другими, например, зеленым и синим, отсутствовать вообще. В трехфазных проводах цветов намного больше:

    • Фаза обозначается красным, оранжевым, фиолетовым или серым цветами:
    • Нейтраль — синим или бело-синим;
    • Заземление — полосами зеленого или желтого цветов.

    Чтобы не ошибиться при монтаже, при возникновении сомнений лучше проверить полярность заранее.

    Проверка полярности проводов

    Случается, что проводки имеют другие цвета или сочетания, а то и вовсе заключены в белую оболочку без каких-либо знаков. В этом случае необходимо определить полярность при помощи инструментов.

    Важно! После определения полярности стоит пометить провода, чтобы не перепутать их в дальнейшем. Отметку можно поставить цветным скотчем, несмываемым фломастером или термоусадочной трубкой.

    Проверка полярности мультиметром — наиболее простой способ

    Определить правильную полярность помогут:

    • Мультиметр: это наиболее простой вариант. На приборе нужно выставить режим замера постоянного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Затем щупы присоединяют к проводам. Если на экране высветились цифры, значит, щупы подсоединены верно — черный к минусу, красный к плюсу. Если же перед цифрами появился знак минуса («-»), значит, щупы подсоединены неверно: черный — к плюсу, красный — к минусу.

    Важно! При использовании мультиметра со стрелкой при правильном подключении значение будет правильным, при неправильном стрелка отклонится в противоположную сторону.

    Индикаторная отвертка — это недорогой и удобный вариант

    • Индикаторная отвертка: при прикосновении к фазному проводу цепь замыкается, контрольная лампа загорается. Это недорогой и надежный инструмент, достаточно долговечный и не требующий дополнительных ресурсов. К минусам стоит отнести малую точность и возможность ложного срабатывания.
    • Лампа: нужно вкрутить лампу накаливания в типовой патрон, присоединить провод к известной нулевой линии и по очереди проверять остальные, подключая их. Загоревшаяся лампа будет означать наличие фазы.
    • Батарейка: проверяемые проводки нужно подключить одним концом к разным сторонам батареи (к «+» и «-»), вторым концом на пару секунд прикоснуться к выводам динамиков. Если диффузор двигается наружу, провод подключен правильно, если «втягивается» внутрь — неправильно.
    • Сырой картофель: его разрезают пополам и втыкают оголенными концами два провода на расстоянии 1-2 см друг от друга. Другие концы подключают к источнику постоянного тока, включают прибор и оставляют на 15-20 минут. Возле положительного образуется пятно зеленого цвета, возле отрицательного появятся пузырьки — выделится водород.

    Помочь в определении может даже картофель

    • Теплая вода: провода одним концом подключаются к источнику питания, вторые опускают в теплую воду. После включения прибора возле отрицательного провода начнут собираться пузырьки.

    Меры безопасности

    При любой работе с электрическим током необходимо соблюдать меры предосторожности:

    • Использовать приборы только по их назначению;
    • Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
    • Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

    Работа с электричеством требует соблюдения мер предосторожности

    • Не сгибать провода и кабели;
    • Перед началом работы стоит обесточить всю сеть;
    • Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
    • При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

    Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

    Цвета проводов в электрике: фаза, ноль, земля

    Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

    Как окрашиваются провода фазы

    Содержание статьи

    При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

    Расцветка фазных проводов

    Расцветка фазных проводов

    Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

    На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

    Цвет провода заземления

    По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

    Такого цвета могут быть заземление

    Такого цвета могут быть заземление

    В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

    Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

    Какого цвета нулевой провод

    Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

    Какого цвета нулевой провод? Синий или голубой

    Какого цвета нулевой провод? Синий или голубой

    Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

    Как проверить правильность маркировки и расключения

    Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

    Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

    Определение фазного провода при помощи индикаторной отвертки

    Определение фазного провода при помощи индикаторной отвертки

    На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

    Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

    Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

    И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

    Маркировка кабеля — Википедия

    Маркиро́вка ка́беля — нанесение на кабель цветовой разметки, условных знаков (надписей), бирок и этикеток, а также специальных электронных маркеров. Маркировка сообщает о свойствах данного кабеля, позволяет однозначно идентифицировать его среди других кабелей или обнаружить место его залегания.

    • заводская маркировка — цветовая, буквенная или другая маркировка, наносимая на заводе-изготовителе.
    • маркировка кабельных окончаний — маркировка, наносимая на окончания кабельных линий, в виде условных знаков (надписей), бирок и этикеток в процессе прокладки или подключения кабелей, например, к кроссу (в телефонии)
    • электронный маркер — используется для обозначения трасс инженерных коммуникаций (телекоммуникационных или силовых кабелей, трубопроводов и т. п.).

    Заводская маркировка — система буквенно-цифровых (реже символьных) обозначений, позволяющая определить характеристики кабеля, область его применения и прочую информацию, необходимую для грамотного и полноценного использования кабеля, наносимая на тару на которой доставляется кабель (коробки, барабаны и пр.) а также непосредственно на внешнюю сторону изоляции кабеля с целью облегчения его идентификации на месте. Как правило, данная система разрабатывается техническо-конструкторской службой (технический директорат, отдел главного конструктора, отдел главного технолога) на заводах выпускающих кабель, определенным образом стандартизируется и в последующем становится широкодоступной продавцам и конечным потребителям кабельно-проводниковой продукции.

    Силовой кабель[править | править код]

    Маркировка европейских кабелей

    • har (harmonized) — продукция стандартизирована
    • цифры 03, 05 или 07 — рабочее напряжение, соответственно 300/300, 300/500 или 450/750
    • буквы v или r — тип изоляции, соответственно ПВХП или резина
    • буквы U, R, K, F — тип проводника, соответственно: цельный, многопроволочный, гибкий для стационарной проводки, гибкий.
    Идентификация проводников по цветам или цифровым обозначениям в России[править | править код]

    5 Идентификация посредством цветов

    5.1 Общие положения

    Для идентификации проводников применяют чёрный, коричневый, красный, оранжевый, жёлтый, зелёный, светло-синий (именуемый далее синим), фиолетовый, серый, белый, розовый, бирюзовый цвета.

    Примечание — Перечень цветов и их буквенный код приведены в ГОСТ 28763.

    Цветовая идентификация должна быть выполнена на концах и желательно по всей длине проводника или посредством цвета изоляции, или посредством цветных меток, за исключением неизолированных проводников, где цветовая идентификация должна быть выполнена на концах и в точках соединений.

    5.2.1 Разрешенные цвета

    Для идентификации проводников не должны быть использованы по отдельности жёлтый и зелёный цвета. Жёлтый и зелёный цвета следует применять только в комбинации желто-зеленого цвета.

    5.2.2 Нейтральный и средний проводники

    Нейтральный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника. Если применяют идентификацию посредством цвета, неизолированные проводники, используемые в качестве нейтрального или среднего проводников, должны быть или окрашены посредством синей полосы шириной от 15 до 100 мм в каждом устройстве или оболочке и каждом доступном месте, или окрашены синим цветом по всей их длине.

    5.2.3 Фазные проводники в электрических цепях переменного тока

    Для фазных проводников предпочтительными цветами являются чёрный, коричневый и серый.

    Для фазного проводника однофазной электрической цепи, питающейся непосредственно от однофазного источника питания, предпочтительным цветом является коричневый. В том случае, если однофазная электрическая цепь является ответвлением от трехфазной электрической цепи, цветовая идентификация фазного проводника однофазной электрической цепи должна совпадать с цветовой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение.

    5.3.2 Защитные проводники

    Защитные проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации.

    Комбинация жёлтого и зелёного цветов предназначена только для идентификации защитного проводника.

    Желто-зеленая цветовая комбинация должна быть такой, чтобы на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов покрывал не менее 30 % и не более 70 % поверхности проводника, а другой цвет покрывал остаток этой поверхности.

    Если неизолированные проводники, используемые в качестве защитных проводников, поставляют с окраской, они должны быть окрашены в желто-зеленый цвет или по всей длине каждого проводника, или в каждом отсеке или блоке, или в каждом доступном месте. Если для цветовой идентификации используют липкую ленту, то должна быть применена только двухцветная желто-зеленая лента.

    Примечание 3 — В тех случаях, когда защитный проводник может быть легко идентифицирован посредством его формы, конструкции или положения, например концентрическая жила, допускается не выполнять цветовое обозначение по всей его длине, однако концы или доступные места должны быть идентифицированы графическим символом Schutzklasse 1 fett.svg или желто-зеленой двухцветной комбинацией, или буквенно-цифровым обозначением «РЕ».

    5.3.3 PEN-проводники

    PEN-проводники, когда они изолированы, должны быть маркированы посредством одного из следующих способов:

    желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений;

    синим цветом по всей их длине и, кроме того, метками желто-зеленого цвета на их концах и в точках соединений.

    ГОСТ Р 50462-2009 (МЭК 60446:2007) БАЗОВЫЕ ПРИНЦИПЫ И ПРИНЦИПЫ БЕЗОПАСНОСТИ ДЛЯ ИНТЕРФЕЙСА «ЧЕЛОВЕК-МАШИНА», ВЫПОЛНЕНИЕ И ИДЕНТИФИКАЦИЯ — Идентификация проводников посредством цветов и буквенно-цифровых обозначений

    Телекоммуникационный кабель[править | править код]

    В зависимости от области применения кабелей (телефония, сети передачи данных, электронно-вычислительная аппаратура) цветовая маркировка кабелей, использующихся для одних и тех же целей (например, вторичное электропитание) может отличаться.

    Буквенная маркировка телекоммуникационных кабелей производится только на внешней оболочке многожильных кабелей (и то не всегда).

    Цветовая кодировка оболочки[править | править код]

    Schutzklasse 1 fett.svg Витая пара категории 6 (у каждой пары свой цвет, второй провод в паре двухцветный: второй цвет — белый) Schutzklasse 1 fett.svg 25-жильный кабель с двухцветной схемой кодировки

    Многие стандарты определяют цветовое соответствие покрытия функциональному назначению кабеля, провода или отдельной жилы. Некоторые стандарты являются узкоспециализированными, некоторые стандартизированы международными метрологическими организациями и рекомендуются к повсеместному использованию.

    Schutzklasse 1 fett.svg Маркировка жил в 25-парном кабеле
    Цвет Стандарт
    Русск. Англ. DIN 47002 DIN IEC 757-83
    (CENELEC-HD 457)
    ГОСТ 28763-90
    ГОСТ 28763-90
    Чёрный Black sw BK Ч
    Коричневый Brown br BN КЧ
    Красный Red rt RD К
    Оранжевый Orange or OG Ж
    Жёлтый Yellow ge YE Ж
    Зелёный Green gn GN З
    Синий (голубой) Blue bl BU С
    Фиолетовый Violet vi VT Ч
    Серый Grey gr GY Б
    Белый White ws WH Б
    Розовый Pink rs PK К
    Бирюзовый Turquoise tk TQ БЗ
    Золотой Gold GD ЗЛ
    Зелёно-желтый Green-Yellow gnge GNYE ЗЖ
    Серебристый Silver SR СР
    DIN[править | править код]
    Цветовой код жил в кабеле с повторением цветов после позиции № 45[править | править код]

    Составлен согласно DIN 47100. Маркировка жил и цветов изоляционного покрытия выполняется в соответствии с DIN 47002 и DIN IEC 304 (в соответствии с согласования документа HD 402 S2). Для улучшения идентификации, а также по соображениям безопасности, в качестве основного цвета выбран более яркий цвет, в качестве второго цвета выбран более темный цвет. Сочетание цветов состоит из 10 основных цветов.
    Четырехжильный кабель является исключением и характеризуется использованием последовательности белого, жёлтого, коричневого, зелёного цветов.

    Цветовой код жил в кабеле без повторения цветов после позиции № 45[править | править код]
    Номер пары Цвет пары Номер пары Цвет пары Номер пары Цвет пары Номер пары Цвет пары Номер пары Цвет пары
    1 Белый 2 Коричневый 3 Зелёный 4 Жёлтый 5 Серый
    6 Розовый 7 Синий 8 Красный 9 Черный 10 Фиолетовый
    11 Серый-розовый 12 Красный-синий 13 Белый-зелёный 14 Коричневый-зелёный 15 Белый-жёлтый
    16 Жёлтый-коричневый 17 Белый-серый 18 Серый-коричневый 19 Белый-розовый 20 Розовый-коричневый
    21 Белый-синий 22 Коричневый-синий 23 Белый-красный 24 Коричневый-красный 25 Белый-чёрный
    26 Коричневый-чёрный 27 Серый-зелёный 28 Желтый-серый 29 Розовый-зелёный 30 Желтый-розовый
    31 Зелёный-синий 32 Жёлтый-синий 33 Зелёный-красный 34 Жёлтый-красный 35 Зелёный-чёрный
    36 Жёлтый-чёрный 37 Серый-синий 38 Розовый-синий 39 Серый-красный 40 Розовый-красный
    41 Серый-чёрный 42 Розовый-чёрный 43 Синий-чёрный 44 Красный-чёрный 45 Белый-коричневый-чёрный !!!
    46 Жёлтый-зелёный-чёрный 47 Серый-розовый-чёрный 48 Синий-красный-чёрный 49 Белый-зелёный-чёрный 50 Зелёный-коричневый-чёрный
    51 Белый-жёлтый-чёрный 52 Белый-коричневый-чёрный !!! 53 Белый-серый-чёрный 54 Серый-коричневый-чёрный 55 Белый-розовый-чёрный
    56 Розовый-коричневый-чёрный 57 Белый-синий-чёрный 58 Коричневый-синий-чёрный 59 Белый-красный-чёрный 60 Коричневый-красный-чёрный
    61 Чёрный-белый
    Цветовой код витой пары с повторением цветов[править | править код]

    Цвет (или сочетание цветов) пар производится в соответствии с нижеприведённой таблицей. Начиная с позиции № 11, маркировка осуществляется с помощью одного (далее двух) цветных колец, с кольцом шириной от 2 до 10 мм. Расстояние между кольцами приблизительно 7 мм.

    Номер пары Цвет пары
    Первый цвет Второй цвет
    1 23 45 Белый Коричневый
    2 24 46 Зелёный Жёлтый
    3 25 47 Серый Розовый
    4 26 48 Синий Красный
    5 27 49 Черный Фиолетовый
    6 28 50 Серый-розовый Красный-синий
    7 29 51 Белый-зелёный Коричневый-зелёный
    8 30 52 Белый-жёлтый Желтый-коричневый
    9 31 53 Белый-серый Серый-коричневый
    10 32 54 Белый-розовый Розовый-коричневый
    11 33 55 Белый-синий Коричневый-синий
    12 34 56 Белый-красный Коричневый-красный
    13 35 57 Белый-чёрный Коричневый-чёрный
    14 36 58 Серый-зелёный Желтый-серый
    15 37 59 Розовый-зелёный Желтый-розовый
    16 38 60 Зелёный-синий Жёлтый-синий
    17 39 61 Зелёный-красный Жёлтый-красный
    18 40   Зелёный-чёрный Жёлтый-чёрный
    19 41   Серый-синий Розовый-синий
    20 42   Серый-красный Розовый-красный
    21 43   Серый-чёрный Розовый-чёрный
    22 44   Синий-чёрный Красный-чёрный
    Цветовая кодировка TKD[править | править код]
    Номер пары Цвет(а) жилы Номер пары Цвет(а) жилы Номер пары Цвет(а) жилы
    0 Зелёный-жёлтый 38 Красный-жёлтый 71 Синий-белый-красный
    1 Чёрный 39 Синий-жёлтый 72 Жёлтый-белый-красный
    2 Синий 40 Фиолетовый-жёлтый 73 Зелёный-белый-красный
    3 Коричневый 41 Белый-жёлтый 74 Коричневый-белый-красный
    4 Бежевый 42 Коричневый-жёлтый 75 Красный-белый-чёрный
    5 Жёлтый 43 Красный-синий 76 Синий-белый-чёрный
    6 Зелёный 44 Белый-синий 77 Жёлтый-белый-чёрный
    7 Фиолетовый 45 Оранжевый-синий 78 Зелёный-белый-чёрный
    8 Розовый 46 Коричневый-синий 79 Фиолетовый-белый-чёрный
    9 Оранжевый 47 Жёлтый-фиолетовый 80 Оранжевый-белый-чёрный
    10 Прозрачный 48 Зелёный-фиолетовый 81 Коричневый-белый-чёрный
    11 Красный-белый 49 Белый-фиолетовый 82 Красный-белый-зелёный
    12 Синий-белый 50 Оранжевый-фиолетовый 83 Жёлтый-белый-зелёный
    13 Жёлтый-белый 51 Коричневый-фиолетовый 84 Фиолетовый-белый-зелёный
    14 Зелёный-белый 52 Чёрный-белый 85 Оранжевый-белый-зелёный
    15 Фиолетовый-белый 53 Чёрный-жёлтый 86 Коричневый-белый-зелёный
    16 Оранжевый-белый 54 Чёрный-красный 87 Красный-белый-синий
    17 Коричневый-белый 55 Чёрный-зелёный 88 Жёлтый-белый-синий
    18 Синий-красный 56 Чёрный-синий 89 Оранжевый-белый-синий
    19 Жёлтый-красный 57 Чёрный-фиолетовый 90 Коричневый-белый-синий
    20 Зелёный-красный 58 Серый-белый 91 Жёлтый-белый-фиолетовый
    21 Белый-красный 59 Серый-чёрный 92 Зелёный-белый-фиолетовый
    22 Оранжевый-красный 60 Серый-жёлтый 93 Оранжевый-белый-фиолетовый
    23 Коричневый-красный 61 Серый-красный 94 Коричневый-белый-фиолетовый
    24 Красный-чёрный 62 Серый-синий 95 Синий-красный-чёрный
    25 Синий-чёрный 63 Серый-фиолетовый 96 Жёлтый-красный-чёрный
    26 Жёлтый-чёрный 64 Красный-серый 97 Зелёный-красный-чёрный
    27 Зелёный-чёрный 65 Синий-серый 98 Белый-красный-чёрный
    28 Фиолетовый-чёрный 66 Жёлтый-серый 99 Коричневый-красный-чёрный
    29 Белый-чёрный 67 Зелёный-серый 100 Жёлтый-красный-зелёный
    30 Оранжевый-чёрный 68 Фиолетовый-серый 101 Белый-красный-зелёный
    31 Коричневый-чёрный 69 Белый-серый 102 Оранжевый-красный-зелёный
    32 Красный-зелёный 70 Оранжевый-серый
    33 зелёный
    34 Фиолетовый-зелёный
    35 Белый-зелёный
    36 Оранжевый-зелёный
    37 Коричневый-зелёный
    Пучки телефонного кабеля согласно VDE 0815 и VDE 0816[править | править код]
    Desina[править | править код]
    Область применения. Особые требования Цветовое соответствие
    Экранированные силовые кабели Оранжевый (orange) RAL2003
    Кабели энкодеров Зелёный (green) RAL6018
    Кабели полевых шин 4 x 1,5 мм² Cu, 2 x POF Красно-сиреневый (violet) RAL 4001
    Периферийные устройства; датчики 4 x 0,34 мм² Жёлтый (yellow) RAL1021
    Силовые кабели для трёхфазных моторов Чёрный (black) RAL 9005
    Кабели управляющих цепей (24 вольта постоянного тока) Серый (grey) RAL 7040
    Пример оформления документации на кабель, питающего распределительный шкаф с предохранителями. Пример бирки маркировки кабеля, питающего распределительный шкаф с предохранителями.

    Кабели, применяемые в сфере телекоммуникаций и связи обычно имеют большое число жил: до 200 и более. Быстро обнаружить нужную жилу (кабельное окончание) позволяет маркировка, которая наносится на этапе закладки кабеля или при его подключении к кроссу (расшивочным колодкам, распределительным щитам и панелям, разъемам аппаратуры и т. п.).

    Маркировка кабеля (кросса) используется для идентификации кабеля (в пучке однотипных кабелей) или каждой жилы (внутри одного кабеля). Маркировка производится с двух сторон на окончаниях кабельных линий.

    В телефонной связи кабельные окончания обычно маркируют цифрами: 125, 234, … и т. п.

    Для маркировки кабелей на напряжение до 1 кВ рекомендуется применять бирки прямоугольной формы; для кабелей на напряжение выше 1 кВ — круглой; для контрольных кабелей — треугольной формы[1]. Если линия состоит из нескольких параллельных кабелей, то в обозначение каждого из них к номеру линии добавляются буквы «А», «Б», «В» и так далее.

    На бирке указывается:

    • у силовых кабелей — напряжение, сечение, номер или наименование линии,
    • у контрольных кабелей — то же, дополнительно количество жил,
    • у муфт и заделок — номер муфты, дата монтажа, фамилия и инициалы монтёров производивших монтаж. На бирке концевой муфты обязательно должны быть указаны номера или обозначения пунктов, откуда и куда проложен кабель. На концевых муфтах и заделках бирки размещаются на расстоянии 100 мм от шейки муфты или заделки; на соединительных и ответвительных муфтах — на расстоянии 100 мм от одной из шеек муфт; на кабелях, проложенных в траншеях, каналах, туннелях и в помещениях, — с обеих сторон прохода кабеля в закрытых устройствах и на прямолинейных участках через каждые 20 метров. Размер бирки 120 × 40 мм, крепятся стальной оцинкованной проволокой диаметром 2 мм. Текст, в случае применения бирки из листового хлорвинила или винипласта, наносится острым нагретым предметом, выдавленные надписи заливаются краской.

    Характеристики маркировки[править | править код]

    Современные решения для маркировки кабельных окончаний позволяют сегодня получать различные виды маркировки, отличающиеся:

    Способы маркировки[править | править код]

    Самым простым способом маркировки кабельных окончаний является нанесение надписей на кабели вручную с помощью несмываемых маркеров. Надписи могут делаться на самом кабеле или на маркировочной ленте, которая затем приклеивается к кабелю. Недостатком данного способа является кустарность и недолговечность. Достоинством — дешевизна. Наиболее часто такой способ маркировки применяется IT службами компаний малого и среднего бизнеса.

    Другой дешевый метод маркировки — самоламинирующиеся[неизвестный термин] маркеры производства, которые заменяют собой кабельные бирки как устаревший способ маркировки. Достоинством таких маркеров высокая термостойкость (более 200 градусов Цельсия) превышающая термостойкость самого кабеля, долговечность (до 50 лет использования), износоустойчивость (часто превышает прочность оболочки кабеля). Самоламинирующийся маркер так же стоек к бензинам растворителям и т. д. Рекомендован для использования монтажными организациями, операторами связи, системными интеграторами.

    Другой способ маркировки — использование маркировочных элементов заводского изготовления. Имеет другие ограничения — это ограниченный выбор вариантов маркировки и ориентация на типы кабелей, выпускаемые только данным производителем.

    Третий способ маркировки — использование специального маркировочного оборудования. Данный способ используется компаниями, профессионально занимающимися прокладкой и обслуживанием телефонных и телекоммуникационных сетей. Маркировочное оборудование используют: операторы связи, системные интеграторы, инсталляторы.

    Иногда также применяется цветная изолента.

    Цветная изолента также применяется для маркировки

    Маркировочное оборудование[править | править код]

    В 1960-х годах были очень популярны аппараты для холодного или горячего тиснения. Сейчас это оборудование морально устарело, хотя оно до сих пор эксплуатируется на многих производствах России. На смену им пришли термотрансферные принтеры, позволяющие наносить маркировку на кабель или провод, работающие от компьютера, обладающие внутренним объёмом памяти и позволяющие сохранять необходимую информацию.

    Помимо нанесения маркировки непосредственно на кабель возможна маркировка различными вариантами маркировочных (самоклеящихся) лент. Современное маркировочное оборудование позволяет изготавливать сложные надписи и обозначения, отличающиеся:

    • шрифтами
    • количеством строк символов
    • типом и цветом ленты
    • расположением символов (продольное / поперечное)
    • внутренним ресурсом памяти

    и другими характеристиками.

    Электронный маркер используется для обнаружения мест залегания кабелей (силовых и телекоммуникационных), канализаций, газопроводов и т. п.

    Электронный маркер является пассивным устройством. Маркеры закапываются над трассами залегания кабельных трасс и/или над ключевыми точками (муфты, пересечения трасс кабеля и т. п.). Для поиска маркеров используются специальные устройства — маркероискатели.

    В режиме поиска, маркероискатель излучает радиосигнал на резонансной частоте маркеров. Маркер, настроенный на ту же резонансную частоту, отражает радиосигнал. Отраженный радиосигнал обнаруживается маркероискателем, при этом пользователю выдается сигнал об обнаружении.

    Характеристики электронного маркера[править | править код]

    • пассивная работа (не создает электронных помех, так как активируется только при наведении электрического поля маркероискателя)
    • долговечность (пластиковый корпус устойчивый к воздействию внешних факторов)
    • типичная глубина закладки: 0.5-2.5 м.
    1. Бондаренко В. П., Плетник М. И. Справочник электромонтажника. Издание третье, переработанное и дополненное.. — К.: Будівельник, 1976. — С. 93. — 254 с.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
