Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ.

Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный.

То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля.

Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Минусы	Плюсы
· низкая электропроводимость · быстрое окисление · ломкость · срок эксплуатации – 10-15 лет	· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Минусы	Плюсы
· высокая стоимость	· низкое сопротивление · меньший нагрев · меньшее окисление · срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки	Суммарная мощность нагрузки	Сечение провода	Автоматический выключатель
Освещение	до 2,2 кВт	1,5 мм²	до 10 А
Группа розеток	до 3,5 кВт	2,5 мм²	до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер)	от 3,5 кВт	от 2,5 мм² и выше	от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт.

Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Как выбрать провод. Какое сечение кабеля подобрать — Golden Cable

Чтобы понять, какой провод выбрать для конкретных целей, необходимо узнать множество нюансов. В первую очередь, стоит выяснить, а провод ли нужен? Еще со времен СССР существует разница, в том числе и в цене, касающаяся провода и кабеля, о существовании которой многие даже не догадываются. Однако четкой классификации на этот счет все-таки нет. На разных ресурсах, во всевозможных справочниках можно отыскать информацию по конкретным маркам, но не об изделии в целом. Решая вопрос, как и какой кабель правильно выбрать, стоит смотреть на параметры и технические характеристики.

Особенности выбора

Чтобы выбрать наиболее подходящий тип товара, необходимо отталкиваться от критериев:

• сфера применения;
• марка кабеля;
• сечение;
• материал изделия;
• гибкость шнура.

В интернет-магазине вы сможете выбрать наиболее оптимальный вариант продукции по самым разумным ценам. Если вы сомневаетесь, какой именно кабель нужен, то наши специалисты смогут помочь сделать правильный выбор, учитывая назначение, условия применения, бюджет.

Расчет сечения

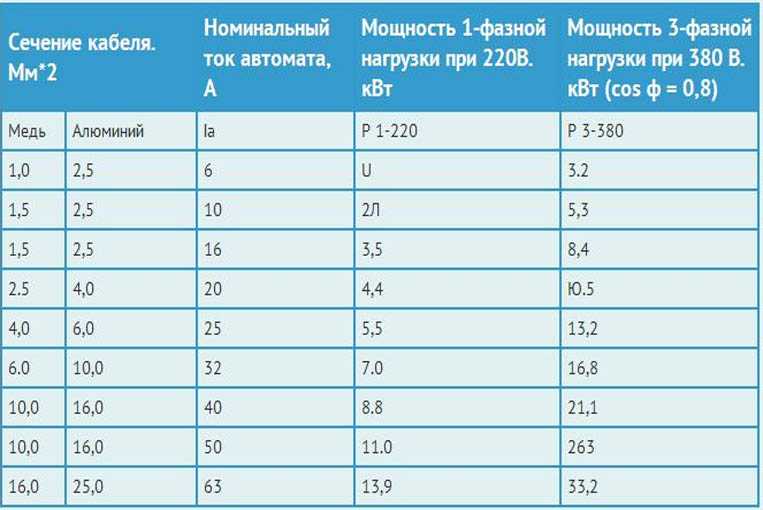

Существует большое множество различных справочных таблиц, что указывают, какое сечение жилы необходимо для конкретной нагрузки на электросеть, но большинство электриков используют простую формулу расчета: сечение медного шнура в 1 кв. мм. способно пропустить сквозь себя 10 Ампер или 2,2 киловатт (мощность равная 10А х 220В). Таким образом, можно посчитать, что нагрузка, допустим, в 8 кВт – это 36А. То есть для аналогичного объема тока достаточно изделия с размером в 4 кв. мм. Однако эта формула подходит в том случае, если сечение не выше 6 кв. мм. Для больших значений стоит пользоваться специальным таблицами из справочной литературы.

Следует заметить, что при одинаковой нагрузке размер шнура из алюминия будет примерно на 30-40 % больше медного.

При подсчете круглой жилы следует использовать следующую формулу: S = π × r2 (π – 3,14; r – радиус). Когда в жиле несколько проволок, то размер приравнивается к сумме сечений этих проволочек. Радиус нужно замерять штангенциркулем или микрометром.

Говоря о том, какой нужен запас, нужно знать меру, ведь учитывается предел простых бытовых розеток.

Материал изделия

Большинство продавцов всегда будут утверждать, что медь лучше, чем алюминий. Однако мы решили поделиться с нашими клиентами правдивой информацией, и сравнить эти два материала.

Итак, решая вопрос о том, какой вариант товара лучше выбрать, многие обращают внимание на его долговечность. В среднем, и медный, и алюминиевый кабель в одном слое изоляции прослужит 15 лет, в двойной изоляции – 30 лет.

Прочность у меди несколько выше, и это правда: медь способно выдержать больше 80 перегибов, а алюминий 12. Но, если кабель покупается, к примеру, для проводки в квартиру или дом, когда планируется его закладка в стену, этот параметр вообще не важен. Если же речь идет о каком-то наружном применении, то действительно лучше выбрать медный провод.

Многие приводят в защиту меди аргумент о быстром окислении алюминия. Алюминий окисляется быстро, это ухудшает контакт. Но глубже верхнего слоя окисление не идет, потому провод сохраняет возможности на длительный срок не хуже меди. Также можно применять герметизирующую пасту (снять окисленный слой и намазать средством), и это эффективнее меди.

И последний нюанс – это стоимость. Провод из алюминия в 3 раза дешевле, чем из меди. Именно по этой причине, когда вы принимаете решение о том, как правильно выбрать провод, отталкивайтесь от условий его эксплуатации и ваших финансовых возможностей.

Иногда по определенным причинам приходится соединять медные и алюминиевые провода. В этом случае обязательно используйте клеммник, чтобы они не соприкасались между собой, дабы в будущем не произошло замыкание.

Гибкость кабеля

Обычно, гибкий кабель является многожильным, а жесткий – одножильным. По гибкости провода бывают 7 классов: 1 класс – моножила, 7 класс – наиболее гибкий вариант.

Когда решаете, какой тип шнура лучше выбрать, учитывайте, что с увеличением класса гибкости изделия растет и цена. Жесткий кабель нужен для проводки в здании, кладки в землю, а гибкий – для подключения разных приборов и агрегатов (и осветительные).

Маркировка проводов

Следует выделить такие марки:

1. Кабель NYM – имеет дополнительный шар мело-резинового изоляционного материала, который не позволяет образовываться трещинам при использовании в неблагоприятных условиях. Применяется в промышленности, скрытом и открытом стационарном монтаже.
2. ПВС – гибкий провод из меди с круглым сечением и перекрученными жилами. Используется при подсоединении бытового оборудования и приборов.
3. ВВГ – силовой вариант кабелей, используется в сухих или влажных производственных комнатах и цехах, на кабельных эстакадах и блоках.
4. ВВГнг – силовой кабель, который отличается от предыдущего варианта тем, что его изоляция содержит негорючие компоненты. Это позволяет применять его на объектах для увеличения электробезопасности, а также на открытом воздухе.

Особенности выбора шнура для электропроводки

Для проводки сети в квартире или доме надо выбирать непосредственно электрокабель, у которого трехжильный проводник. Проводка в квартире, доме обязательно должна предусматривать заземление. Если оно отсутствует, но планируется замена электропроводки в квартире, то все равно выбирайте трехжильный проводник и заизолируйте его.

Для проводки в квартире, доме стоит выбирать медные кабеля, ведь алюминиевый вариант запрещен по правилам безопасности в таких случаях.

Чтобы выбрать провод для проводки в квартире, следует тоже учитывать сечение. Расчеты приблизительно такие же, как и выше. Как правило, для освещения выбирают провода 1,5 кв. мм, а для розеток 2,5 кв. мм, для остальных электроприборов – от 4 кв. мм.

Для домашней проводки в квартире стоит выбрать марку провода ВВГ, ВВГнг или NYM, а в банях и саунах – термостойкие провода типа РКГМ, на улице – СИП.

В нашем интернет-магазине вы можете правильно выбрать и купить любой вариант провода для ваших целей. Если вы не знаете, как правильно выбрать кабель, то наши специалисты вам в этом помогут. Цены на изделия вполне доступные, есть быстрая доставка в Киев, Харьков и другие города Украины.

Wire Jewelry 101 — Rings & Things

Ювелирная проволока дает вам бесконечные возможности для творчества! Тем не менее, легче начать работу, если вы знаете несколько основных советов и терминов, которые помогут вам определить, какой тип проволоки использовать для ваших ювелирных проектов. Узнайте о различных формах, размерах и материалах проволоки для рукоделия.
Найдите полные учебные пособия, ювелирные проекты и расходные материалы.

Калибры для проволоки

Калибр для куска проволоки измеряет его ширину (диаметр). Калибр часто обозначается аббревиатурой «ga», таким образом, 20 калибр = 20ga. Есть две основные системы размеров, используемые для определения размера проволоки ремесленниками и ремесленниками. Американский калибр проволоки обычно (но не всегда) используется для измерения ювелирной проволоки в США и Канаде. Стандартный калибр проволоки (SWG) обычно (но не всегда) является системой измерения, используемой в Великобритании. В большинстве других европейских стран размер проволоки измеряется в миллиметрах.

Цифры датчика работают не так, как вы ожидаете. Чем больше калибр, тем меньше диаметр провода. Это связано с тем, что числа первоначально определялись исходя из того, сколько раз кусок проволоки должен был пройти через волочильную плиту , прежде чем он был откалиброван. Чем больше раз через пластину, тем тоньше проволока.

90030030 0. 013

Таблица преобразования калибров проводов Указанные размеры указаны по AWG (американский калибр проводов)
Wire Gauge	Inches	Millimeters
6	0. 162	4.11
8	0.129	3.27
	0,114	2,91
10	0,102 10	0,102	0,102	0,102	0,102 0026	2.56
12	0. 081	2.05
14	0.064	1.63
15	0.057	1,45
16	0,051	1,30
17
17
17
17
17
17
17
17 0031	0. 045	1.14
18	0.040	1.02
19	0.036	0.914
20	0,032	0,813
21	0,029	0,737 0,029	0,737 0,029	0,737 0,029	0,737 0,029		0,029		0,029		0031
22	0. 025	0.635
24	0.020	0.508
25	0.018	0,455
26	0,016	0,406
28
28
28
28
0.320
30	0.010	0.254
32	0.008	0.203

Common Jewelry Использование проволоки по калибру (AWG):

• Проволока 32 калибра для изготовления ювелирных изделий очень тонкая (тонкая). Его можно использовать для сложной работы с проволокой, такой как плетение из проволоки, вязание крючком из бисера, вязание викингов и тонкие катушки. Ее даже можно использовать как швейную нить, чтобы «нашивать» бусины и украшения на кожаные браслеты или металлические заготовки.
• Проволока для ободка 32 калибра может использоваться для закрепления камней в виде кабошонов, а также отлично подходит для изготовления безелей из смолы нестандартных форм и размеров без пайки. Проволока
• 30 калибра и 28 калибра немного толще (и жестче) и используются для тех же типов работы с проволокой, что и проволока 32 калибра.
• 26 калибр ювелирная проволока очень тонкая. Проволока 26-го калибра популярна для плетения из проволоки и вязания викингов, и ее можно использовать как жесткую швейную нить, чтобы «нашивать» бусины на кожаные браслеты или металлические заготовки. Это популярный размер проволоки для использования с жемчугом и крошечными бусинами из драгоценных камней, которые обычно имеют меньшие отверстия, чем другие бусины.
• Ювелирная проволока калибра 24 калибра является универсальным диаметром проволоки. Проволока 24 калибра достаточно тонкая, чтобы проходить через большинство бусин из драгоценных камней, и достаточно прочная, чтобы из нее можно было делать хорошие петли, намотанные проволокой.
• Ювелирная проволока калибра 22 – это проволока хорошего калибра общего назначения. Он слишком толстый, чтобы пройти через большинство жемчужных бусин или мелких бусин из драгоценных камней, но обладает отличной прочностью и пригодностью для большинства других ювелирных целей.
• Калибр 21 — популярный размер для многих ювелирных изделий из проволоки, где требуется квадратная проволока.
• Проволока 20 калибра – это универсальная проволока хорошего размера, достаточно тонкая, чтобы использовать ее с большинством бусин. Если вы используете полутвердую проволоку (или упрочняете мертво-мягкую проволоку), то проволока 20-го калибра также достаточно прочна, чтобы держать свою форму для изготовления ручных цепочек, проволочек для ушей, булавок для глаз, прыгающих колец и легких застежек. После закалки 20ga хорошо подходит для изготовления проволоки для браслетов и ожерелий.
• Ювелирная проволока 18 калибра используется для изготовления прочных застежек, прыгающих колец и других аксессуаров. Для изготовления заклепок можно использовать сплошную (не покрытую и не наполненную) проволоку 18-го калибра. Из 18ga также получаются хорошие швензы в восточном стиле, или их можно протянуть через тяговую пластину, чтобы получить упругие швензы 20ga или 21ga, традиционный размер швензы в Соединенных Штатах.
• Ювелирная проволока калибра 16 калибра хорошо подходит для изготовления прочных застежек и фурнитуры, а также подходит для изготовления проволоки для ожерелий и браслетов. Сплошная (не покрытая и не наполненная) проволока Проволока 16ga используется для изготовления заклепок. В зависимости от металла, калибр 16ga может быть трудно согнуть.
• Проволока калибра 14 в основном используется для создания толстых сверхпрочных компонентов, таких как застежки, кольца, браслеты-манжеты и браслеты-браслеты. Его также можно использовать для создания рамок для проектов из смолы и смешанной техники, а также в качестве структурной поддержки для многих стилей ювелирных изделий. Для изготовления заклепок можно использовать сплошную проволоку 14ga. В зависимости от металла этот датчик может быть трудно согнуть. Проволока 14 калибра часто доступна только в очень мягком состоянии.
• 12 калибр Ювелирная проволока довольно тяжелая. Он популярен для колец, шейных воротников, браслетов-браслетов и браслетов-манжет. Он достаточно жесткий, поэтому при работе с ним вам понадобятся качественные ювелирные инструменты, но придать ему несложную форму. Для мягкой проволоки, такой как медь, вам может потребоваться упрочнить проволоку, чтобы браслеты и кольца не деформировались. Иногда процесс придания украшениям правильной формы достаточно упрочняет их. Для других дизайнов вам может понадобиться текстурировать их молотком или использовать проволочный молоток на готовом дизайне. Обычно он доступен только в абсолютно мягком состоянии, и для него могут потребоваться сверхмощные кусачки или ювелирная пила.
• 10 калибр — это толстая ювелирная проволока. Это отличная толщина для изготовления браслетов из проволоки, но она слишком жесткая для рук некоторых мастеров. Обычно он доступен только в абсолютно мягком состоянии и, как правило, требует сверхпрочных ювелирных инструментов как для резки, так и для придания формы.

---

Профили проволоки

Форма проволоки относится к тому, что вы видите, когда смотрите на ее поперечное сечение (т. е. обрезанный конец).

	Круглая проволока является наиболее распространенной формой проволоки и является стандартной формой, используемой в большинстве операций с проволокой.
	Квадратная проволока иногда выбирается из чисто эстетических соображений, так как углы квадратной проволоки придают готовым украшениям другой вид. Это также имеет практическое преимущество, когда вы хотите расположить несколько отрезков проволоки заподлицо друг с другом. Плоские стороны квадратного провода будут лежать заподлицо, чего не может сделать круглый провод. Это делает квадратный провод предпочтительным в окантовка дизайнов. Кроме того, вы можете использовать тиски для штифтов , чтобы скрутить квадратную проволоку для получения эффекта сверкания.
	Полукруглый провод обычно используется для соединения нескольких соседних отрезков квадратного провода. Плоская сторона полукруглого провода прилегает к квадратным проводам, а закругленная сторона остается открытой в готовой конструкции. Это называется бэндинг .
	Скрученная проволока используется для придания текстурных и эстетических качеств проволоке. Он может быть сформирован из круглых проводов или квадратных проводов. Вы можете купить готовую витую проволоку или сделать ее самостоятельно с помощью тисков или устройства для скручивания проволоки Beadalon®. При изготовлении своими руками имейте в виду, что готовая фигурная проволока будет толще, чем отдельные проволоки, с которых вы начинаете.

---

Металлическая проволока

У вас есть множество вариантов выбора металлов, из которых изготовлена ​​ваша проволока для изготовления ювелирных изделий, включая стерлинговое серебро, чистое серебро, золотое наполнение, медь, латунь, нейзильбер, нержавеющую сталь 316L и другие. Возможные варианты включают сплошную металлическую проволоку, проволоку с наполнителем (наложением), проволоку с покрытием, окрашенную проволоку с эмалевым покрытием и анодированную проволоку.

Дополнительную информацию о том, какой тип провода использовать, см. в разделе Dead Soft vs. Half Hard Wire…

---

Совершенно мягкая или полутвердая проволока

Иногда у вас есть возможность выбрать «абсолютно мягкую» или «полутвердую» проволоку. Как следует из названия, мертвую мягкую проволоку чрезвычайно легко согнуть даже руками. Наполовину жесткая проволока оказывает некоторое сопротивление, когда вы пытаетесь ее согнуть. Преимущество мертвой мягкой проволоки в том, что ее легко придать форму. Преимущество полутвердой проволоки в том, что после того, как вы ей придали форму, она лучше сохраняет свою форму.

Чем больше вы работаете с куском проволоки, тем сильнее он затвердевает естественным образом. это называется нагартовка проволока. Когда вы добились желаемой формы, вы можете забить проволоку молотком, чтобы сделать ее более твердой. Использование молотка с шариковым наконечником придаст проволоке пятнистую текстуру, использование молотка для чеканки может хорошо сгладить ее, а осторожное использование молотка из нейлона или сыромятной кожи может укрепить ее, не изменяя форму.

Покупать полутвердый или абсолютно мягкий материал часто зависит от личных предпочтений. Тем не менее, вот несколько общих рекомендаций, которые помогут вам начать работу:

• Dead soft хорошо подходит для создания плавных изгибов и спиралей.
• Наполовину жесткий создает хорошие острые углы.
• Dead soft обычно используется для плетения и обмотки проволоки, включая обернутые кабошоны и «лепные» украшения из проволоки.
• Полутвердый подходит для изготовления компонентов, которым необходимо сохранять свою форму (дужки для ушей, застежки, прыгающие кольца, основы для ожерелий, формы для браслетов и т. д.).
• Проволока с золотым и серебряным наполнителем, как правило, тверже абсолютно мягкой проволоки из стерлингового серебра или тонкой серебряной проволоки и часто ближе к полутвердой.

Шкала твердости для проволоки марки Beadalon®

Если есть сомнения, выберите мертвую мягкую проволоку. Проволока становится более жесткой и ломкой, чем больше вы с ней работаете. Это называется деформационное упрочнение . Если вы случайно купили проволоку, которая слишком податлива для ваших целей, вы можете упрочнить ее самостоятельно с помощью молотка с нейлоновой головкой, приспособления для отбивания проволоки, волочильного диска или тумблера. Чтобы повторно смягчить проволоку, которая слишком жесткая для вашей цели, вам нужно отжигать его (нагревать, затем постепенно охлаждать) — более сложный процесс.

---

Учебные пособия и проекты

Как провести обертку

A Briolette

Пост в блоге

Как подключить Lash

.

Изготовление ушных проволок на заказ

С проволокой с эффектом памяти

Сообщение в блоге

Как скрутить проволоку

и браслеты в форме

Галерея, проект

Учебное пособие по шестигранным проволочным браслетам

Безумно простое

Проволочное кольцо

Галерея, проект

Учебное пособие по безобразно простому проволочному кольцу

---

Купите расходные материалы с проволокой на заказ

• Чашечные боры или напильники для закругления проволоки представляют собой чашеобразные напильники, иногда работающие от батареек, которые быстро и аккуратно закругляют концы обрезанной проволоки. Если вы сами сделаете ушные вкладыши, они на вес золота.
• Пластины для тяги отлично подходят для того, чтобы помочь вам превратить мертвую мягкую или полутвердую проволоку в супер упругую проволоку, которая отлично подходит для изготовления ваших собственных проволочных проволок, обручей и других проволочных серег нестандартной формы.
• Дополнительные расходные материалы и инструменты, которые помогут вам начать работу:

Плоскогубцы и кусачки для ювелирных изделий

Специальные инструменты для работы с проволокой

Проволока для ювелирных изделий и проволока для рукоделия

18 октября 2021 г. Набор для колец и вещей

Датчики проволоки | Провода и соединения

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Размер имеет значение

Вы, наверное, замечали, что провода бывают разных размеров. Разберите реле, и вы увидите, что катушка имеет тонкий медный провод тоньше человеческого волоса. С другой стороны толстые кабели, питающие дома и предприятия.

С увеличением размера провод может выдерживать больший поток электронов (ток, измеряемый в амперах). Как и садовый шланг, шланг большего диаметра переносит больше воды за определенное время на заданное расстояние.

Размеры проводов чаще всего измеряются стандартными размерами American Wire Guage (AWG). В электронной промышленности используется диаметр провода заранее определенных размеров для технологичности и известных электрических характеристик.

^{Линейка Adafruit имеет удобный встроенный датчик калибра проводов от 8 до 28 AWG 9.0579}

Ниже приведена таблица стандартных размеров American Wire Gauge и характеристики каждого размера проволоки. Для конкретного калибра он имеет заданный диаметр и площадь поперечного сечения. При намотке провода для индуктора, катушки или трансформатора удобно знать, насколько толстый будет слой провода, который увеличивается в зависимости от сечения провода. Важным показателем является электрическое сопротивление провода, которое увеличивается по мере увеличения калибра и уменьшения диаметра. Измеряется в омах на километр или миллиомах на метр. Наконец, в последнем столбце для американцев указана допустимая токовая нагрузка по национальным электротехническим нормам для проводов большего сечения — это хорошая демонстрация того, как токовая нагрузка изменяется по мере изменения площади провода.

AWG	Диаметр	Витки проволоки без изол.	Район	Медное сопротивление	Максимальная сила тока
	(мм)	(за см)	(мм 2 )	(Ом/км)	для проводки
				(мОм/м)	(ампер)
0 (1/0)	8. 251	1,21	53,5	0,3224	245
1	7,348	1,36	42,4	0,4066	211
2	6,544	1,53	33,6	0,5127	181
3	5,827	1,72	26,7	0,6465	158
4	5.189	1,93	21,2	0,8152	135
5	4,621	2,16	16,8	1,028	118
6	4.115	2,43	13,3	1,296	101
7	3,665	2,73	10,5	1,634	89
8	3.264	3,06	8,37	2,061	73
9	2,906	3,44	6,63	2,599	64
10	2,588	3,86	5,26	3,277	55
11	2,305	4,34	4,17	4,132	47
12	2. 053	4,87	3,31	5.211	41
13	1,828	5,47	2,62	6,571	35
14	1,628	6,14	2,08	8,286	32
15	1,45	6,9	1,65	10,45	28
16	1.291	7,75	1,31	13,17	22
17	1,15	8,7	1,04	16,61	19
18	1,024	9,77	0,823	20,95	16
19	0,912	11	0,653	26,42	14
20	0,812	12,3	0,518	33,31	11
21	0,723	13,8	0,41	42,0	9
22	0,644	15,5	0,326	52,96	7, общий для макетных плат
23	0,573	17,4	0,258	66,79	4,7
24	0,511	19,6	0,205	84,22	3,5
25	0,455	22	0,162	106,2	2,7
26	0,405	24,7	0,129	133,9	2,2
27	0,361	27,7	0,102	168,9	1,7
28	0,321	31,1	0,081	212,9	1,4
29	0,286	35	0,0642	268,5	1,2
30	0,255	39,3	0,0509	338,6	0,86
31	0,227	44,1	0,0404	426,9	0,70
32	0,202	49,5	0,032	538,3	0,53
33	0,18	55,6	0,0254	678,8	0,43
34	0,16	62,4	0,0201	856	0,33
35	0,143	70,1	0,016	1079	0,27
36	0,127	78,7	0,0127	1361	0,21
37	0,113	88,4	0,0100	1716	0,17
38	0,101	99,3	0,00797	2164	0,13
39	0,0897	111	0,00632	2729	0,11
40	0,0799	125	0,00501	3441	0,09

Часто можно увидеть датчики одинакового размера в размерах 10 AWG и выше. Меньшие нечетные размеры встречаются не так часто.

Для большинства проектов точное сечение провода не является критическим фактором — достаточно близкого. Вот некоторые моменты, которые следует учитывать при выборе манометра:

1. Питание — если в цепи требуется большой ток, например большие двигатели или много светодиодных ламп, выберите более толстый провод, начиная с 18 AWG и ниже. Размер основан на том, чтобы выдерживать ток, оставаясь при этом прохладным, а также обеспечивать более низкое сопротивление. Это относится и к носимым устройствам — не сшивайте слишком много энергоемких светодиодов с тончайшим проводом, который не может выдержать потребляемый ток.
2. Макеты — обычно отверстия в макете подходят только для небольшого диапазона калибров проводов. Слишком тонкий провод, и он выпадает или имеет плохой контакт. Слишком большой провод выгнет отверстие или просто не подойдет. Лучше всего купить проволоку, специально предназначенную для макетных плат, чаще всего 22-го калибра.
