Параллельное и последовательное соединение резисторов

Автор Alexey На чтение 5 мин Просмотров 4.5к. Опубликовано 26.11.2015 Обновлено 10.01.2016

Содержание

1. Последовательное соединение
2. Параллельное соединение
3. Примеры использования

В электротехнике и электронике очень широко используются резисторы. Применяются они в основном для регулирования в схемах тока и напряжения. Основные параметры : электрическое сопротивление (R) измеряется в Омах, мощность (Вт) , стабильность и точность их параметров  в процессе эксплуатации. Можно вспомнить ещё множество его параметров , — ведь это обычное промышленное изделие.

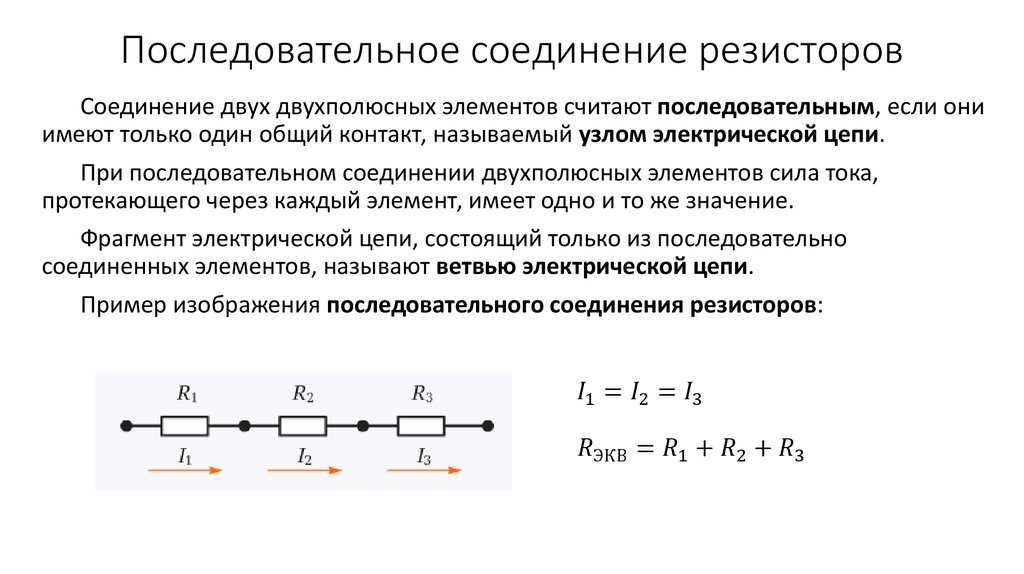

Последовательное соединение

Последовательное соединение  — это такое соединение, при котором каждый последующий резистор подключается к предыдущему, образуя неразрывную цепь без разветвлений. Ток I=I1=I2 в такой цепи будет одинаковым в каждой её точке. Напротив, напряжение U1, U2 в различных её точках будет разным, причём работа по переносу заряда через всю цепь, складывается из работ по переносу заряда в каждом из резисторов, U=U1+U2. Напряжение U по закону Ома равно току, умноженному на сопротивление, и предыдущее выражение можно записать так:

IR=IR1+IR2,

где R — общее сопротивление цепи. То есть по простому идет падение напряжения в точках соединения резисторов и чем больше подключенных элементов , тем больше происходит падение напряжения

Отсюда следует, что  , общее значение  такого соединения определяется суммированием сопротивлений последовательно . Наши рассуждения справедливы для любого количества последовательно соединяемых участков цепи.

Параллельное соединение

Объединим начала нескольких резисторов (точка А). В другой точке (В) мы соединим все их концы. В результате получим участок цепи, который называется параллельным соединением и состоит из некоторого количества параллельных друг другу ветвей (в нашем случае – резисторов). При этом электрический ток между точками А и B распределится по каждой из этих ветвей.

Напряжения на всех резисторах будут одинаковы: U=U1=U2=U3, их концы — это точки А и В.

Заряды, прошедшие за единицу времени через каждый резистор, в сумме образуют заряд, прошедший через весь блок. Поэтому суммарный ток через изображенную на рисунке цепь I=I1+I2+I3.

Теперь, использовав закон Ома, последнее равенство преобразуется к такому виду:

U/R=U/R1+U/R2+U/R3.

Отсюда следует, что для эквивалентного сопротивления R справедливо:

1/R=1/R1+1/R2+1/R3

или после преобразования формулы мы можем получить другую запись, такого вида : .

Чем большее количество резисторов (или других звеньев электрической цепи, обладающих некоторым сопротивлением) соединить по параллельной схеме, тем больше путей для протекания тока образуется, и тем меньше общее сопротивление цепи.

Следует отметить, что обратная сопротивлению величина называется проводимостью. Можно сказать, что при параллельном соединении участков цепи складываются проводимости этих участков, а при последовательном соединении – их сопротивления.

Примеры использования

Понятно, что при последовательном соединении, разрыв цепи в одном месте приводит к тому, что ток перестает идти по всей цепи. Например, ёлочная гирлянда перестаёт светить, если перегорит всего одна лампочка, это плохо.

Но последовательное соединение лампочек в гирлянде даёт возможность использовать большое количество маленьких лампочек, каждая из которых рассчитана на напряжение сети (220 В), делённое на количество лампочек.

Последовательное соединение резисторов на примере 3-х лампочек и ЭДС

Зато при последовательном подключении предохранительного устройства его срабатывание (разрыв плавкой вставки) позволяет обесточить всю электрическую цепь, расположенную после него и обеспечить нужный уровень безопасности, и это хорошо. Выключатель в сеть питания электроприбора включается также последовательно.

Параллельное соединение также широко используется. Например, люстра – все лампочки соединены параллельно и находятся под одним и тем же напряжением. Если одна лампа перегорит, — не страшно, остальные не погаснут, они остаются под тем же самым напряжением.

Параллельное соединение резисторов на примере 3-х лампочек и генератора

При необходимости увеличения способности схемы рассеивать тепловую мощность, выделяющуюся при протекании тока, широко используются и последовательное, и параллельное объединение резисторов. И для последовательного, и параллельного способов соединения некоторого количества резисторов одного номинала общая мощность равна произведению количества резисторов на мощность одного резистора.

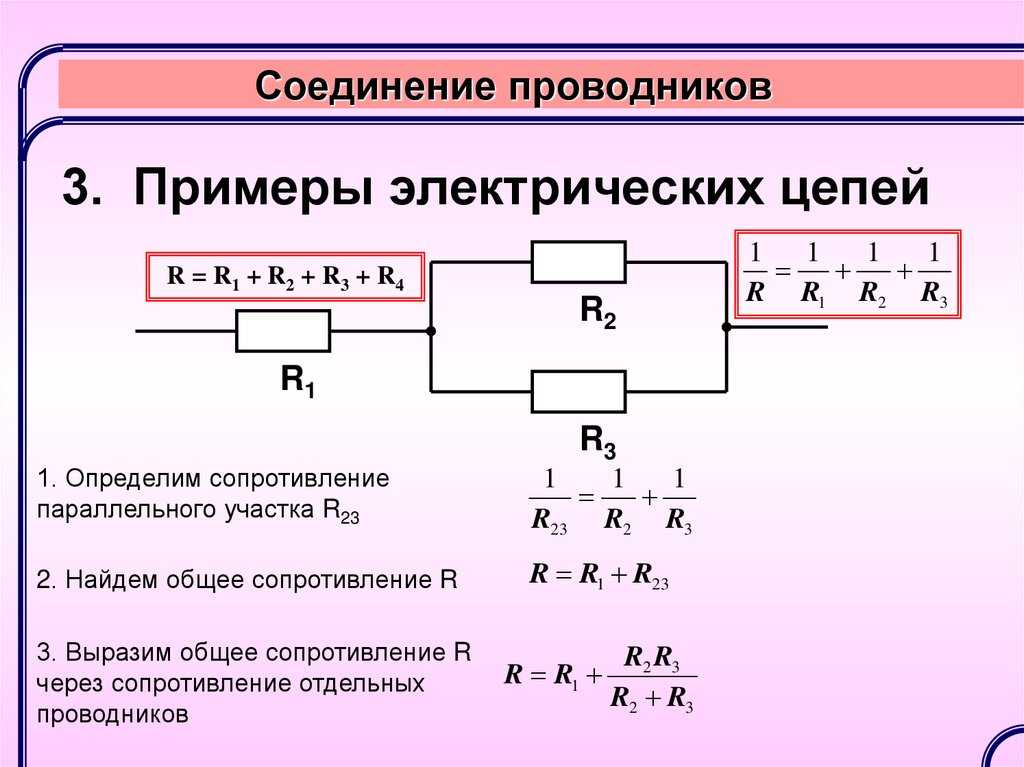

Смешанное соединение резисторов

Также часто используется смешанное соединение . Если ,например необходимо получить сопротивление  определенного номинала, но его нет в наличии можно воспользоваться одним из выше описанных способов или воспользоваться смешанным соединением.

Отсюда , можно вывести формулу которая и даст нам необходимое значение:

Rобщ.=(R1*R2/R1+R2)+R3

В нашу эпоху развития электроники и различных технических устройств в основе всех сложностей лежать простые  законы, которые поверхностно рассматриваются на данном сайте и думаю, что вам они помогут успешно применять в своей жизни. Если например взять ёлочную гирлянду , то соединения лампочек идет друг за другом , т.е. грубо говоря это отдельно-взятое сопротивление.

Не так давно гирлянды стали соединятся смешанным способом. Вообще , в совокупности все эти примеры с резисторами взяты условно , т.е. любым элементом сопротивления может быть  ток проходящий через элемент с падением напряжения и выделением тепла.

Публикация. «Резисторы. Способы соединения резисторов». Велижанин Виктор Николаевич.

Скачать публикацию

Язык издания: русский
Периодичность: ежедневно
Вид издания: сборник
Версия издания: электронное сетевое

Публикация: «Резисторы. Способы соединения резисторов»
Автор: Велижанин Виктор Николаевич

План конспект открытого занятия по теме: «Способы соединения резисторов, подбор резисторов по формулам»Раздел “Резисторы”Тема: «Способы соединения резисторов, подбор резисторов по формулам» Методические цели:Предметные: — вызвать объективную необходимость изучения темы: законов, явлений, закономерностей;— организовать деятельность учащихся по изучению и первичному закреплению: фактов, понятий, правил, законов, способов действи

й. — организовать деятельность школьников по самостоятельному применению знаний в разнообразных ситуациях.Ориентированные на развитее ребенка творческой личности: — помочь учащимся осознать социальную, практическую и личностную значимость учебного материала; — содействовать развитию речи, мышления, познавательных умений, овладению методами научного исследования: анализа и синтеза; — создать условия для развития у школьников умений формулировать проблемы, предлагать пути их решения; — обеспечить развитие у школьников монологической и диалогической речи. Тип урока: изучение нового материала.ХОД УРОКА.I Организационный этап. (поприветствовать присутствующих) Мы с вами уже знакомы с новыми физическими величинами: силой тока, напряжением, сопротивлением; изучили приборы для измерения силы тока и напряжения; экспериментально установили Закон Ома для участка цепи.II Этап постановки целей и задач урока.На сегодняшнем уроке мы изучим «Последовательное и параллельное соединение проводников и резисторов»III Этап актуализации опорных знаний. (теоретический опрос)IV Этап изучения нового материала. Последовательное соединение резисторов. Последовательным называется такое соединение резисторов, когда конец одного проводника соединяется с началом другого и т.д. (рис. 1). При последовательном соединении сила тока на любом участке электрической цепи одинакова. Это объясняется тем, что заряды не могут накапливаться в узлах цепи. Их накопление привело бы к изменению напряженности электрического поля, а следовательно, и к изменению силы тока. ПоэтомуРис. 1Амперметр А измеряет силу тока в цепи и обладает малым внутренним сопротивлением (RA  0).Включенные вольтметры V1 и V2 измеряют напряжение U1 и U2 на сопротивлениях R1 и R2. Вольтметр V измеряет подведенное к клеммам М и N напряжение U. Вольтметры показывают, что при последовательном соединении напряжение U равно сумме напряжений на отдельных участках цепи:Применяя закон Ома для каждого участка цепи, получим:При последовательном соединении резисторов справедливо соотношениет.е. напряжения на резисторах прямо пропорциональны сопротивлениям. Параллельным называется такое соединение резисторов, когда одни концы всех резисторов соединены в один узел, другие концы — в другой узел (рис. 2). Узлом называется точка разветвленной цепи, в которой сходятся более двух проводников. При параллельном соединении резисторов к точкам М и N подключен вольтметр. Он показывает, что напряжения на отдельных участках цепи с сопротивлениями R1 и R2равны. Это объясняется тем, что работа сил стационарного электрического поля не зависит от формы траектории:Рис. 2Амперметр показывает, что сила тока I в неразветвленной части цепи равна сумме сил токов I1 и I2 в параллельно соединенных проводниках R1 и R2:Это вытекает и из закона сохранения электрического заряда. Применим закон Ома для отдельных участков цепи и всей цепи с общим сопротивлением R:Подставляя I, I1 и I2 в формулу (2), получим:При параллельном соединении резисторов справедливо соотношениет.е. силы токов в ветвях параллельно соединенной цепи обратно пропорциональны сопротивлениям ветвей.V Этап решение задач.

Цепь состоит из двух последовательно соединенных проводников, сопротивление которых 4 и 6 Ом. Сила тока в цепи 0,2 А. Найдите напряжение на каждом из проводников и общее напряжение.

Два проводника сопротивлением 10 и 15 Ом соединены параллельно и подключены к напряжению 12 В. Определите силу тока в каждом проводнике и общую силу тока.

Какую работу совершает электрический ток в электродвигателе за 30 минут, если сила тока в цепи 0,5 А, а напряжение на клеммах двигателя 12 В?

Электроплитка рассчитана на напряжение 220 В и силу тока 3 А. Определите мощность тока в плитке.

Определите силу тока в электрочайнике, включенном в сеть с напряжением 125 В, если сопротивление нити накала 50 Ом.

Какой силы тока потребляет домашний телевизор мощностью 300 Вт? Напряжение сети 220 В.

VI. Рефлексия.Листок рефлексииVII.Заключительный этап.

резисторов в последовательном и параллельном соединении — физика

Резисторы в серии

Общее сопротивление в цепи с последовательно соединенными резисторами равно сумме отдельных сопротивлений.

Цели обучения

Рассчитать общее сопротивление в цепи с резисторами, соединенными последовательно

Ключевые выводы

Ключевые моменты

• Один и тот же ток протекает через каждый последовательно соединенный резистор.
• Отдельные последовательно соединенные резисторы не получают общее напряжение источника, а делят его.
• Общее сопротивление в последовательной цепи равно сумме отдельных сопротивлений: [латекс]\text{RN} (\text{серия}) = \text{R}_1 + \text{R}_2 + \text {R}_3 +… + \text{R}_\text{N}[/latex].

Ключевые термины

• серия : Ряд вещей, которые следуют одна за другой или связаны одна за другой.
• сопротивление : Противодействие прохождению электрического тока через этот элемент.

Обзор

Большинство схем имеют более одного компонента, называемого резистором, который ограничивает поток заряда в цепи. Мера этого предела потока заряда называется сопротивлением. Наиболее простыми комбинациями резисторов являются последовательное и параллельное соединения. Общее сопротивление комбинации резисторов зависит как от их отдельных значений, так и от того, как они соединены.

Серийные цепи : Краткое введение в последовательные цепи и анализ последовательных цепей, включая закон Кирхгофа для тока (KCL) и закон Кирхгофа для напряжения (KVL).

Резисторы в серии

Резисторы включены последовательно, если поток заряда или ток должен проходить через компоненты последовательно.

Резисторы в серии : Эти четыре резистора соединены последовательно, потому что, если ток подается на один конец, он будет проходить через каждый резистор последовательно до конца.

показывает резисторы, последовательно подключенные к источнику напряжения. Общее сопротивление в цепи равно сумме отдельных сопротивлений, поскольку ток должен последовательно проходить через каждый резистор в цепи.

Резисторы, соединенные последовательно : Три резистора, соединенные последовательно с батареей (слева) и эквивалентное одиночное или последовательное сопротивление (справа).

Использование закона Ома для расчета изменений напряжения на последовательно соединенных резисторах

В соответствии с законом Ома падение напряжения V на резисторе при протекании через него тока рассчитывается по уравнению V=IR, где I равно ток в амперах (А), а R — сопротивление в омах (Ом).

Итак, падение напряжения на R ₁ есть V ₁ =IR ₁ , через R ₂ есть V ₂ =IR ₂ , и через R ₃ есть V 909 6 30IR _{3 9 Сумма напряжений будет равна: V=V 1 +V 2 +V 3 , исходя из закона сохранения энергии и заряда. Если подставить значения для отдельных напряжений, то получим:}

[латекс]\text{V}=\text{IR}_1 + \text{IR}_2 + \text{IR}_3[/latex]

или

[латекс]\текст{V} = \текст{I}(\текст{R}_1+\текст{R}_2+\текст{R}_3)[/латекс]

Это означает, что общее сопротивление в серии равно сумме отдельных сопротивлений. Следовательно, для каждой цепи с N число последовательно соединенных резисторов:

[латекс]\text{RN} (\text{серии}) = \text{R}_1 + \text{R}_2 + \text {R}_3 +… + \text{R}_\text{N}.[/latex]

Поскольку весь ток должен проходить через каждый резистор, он испытывает сопротивление каждого, а последовательное сопротивление просто добавить.

Так как напряжение и сопротивление обратно пропорциональны, отдельные последовательно соединенные резисторы не получают общее напряжение источника, а делят его. На это указывает пример, когда две лампочки соединены вместе в последовательной цепи с аккумулятором. В простой цепи, состоящей из одной батареи на 1,5 В и одной лампочки, падение напряжения на лампочке составит 1,5 В. Однако, если бы две лампочки были соединены последовательно с одной и той же батареей, каждая из них имела бы падение напряжения 1,5 В/2 или 0,75 В. Это будет видно по яркости света: каждая из двух последовательно соединенных лампочек будет в два раза тусклее, чем одиночная лампочка. Следовательно, резисторы, соединенные последовательно, потребляют такое же количество энергии, как и один резистор, но эта энергия делится между резисторами в зависимости от их сопротивлений.

Параллельные резисторы

Общее сопротивление в параллельной цепи равно сумме обратных величин сопротивлений каждого из них.

Цели обучения

Рассчитать общее сопротивление в цепи с параллельно соединенными резисторами

Ключевые выводы

Ключевые моменты

• Общее сопротивление в параллельной цепи меньше, чем наименьшее из сопротивлений отдельных элементов.
• К каждому резистору, включенному параллельно, приложено одинаковое напряжение источника (напряжение постоянно в параллельной цепи).
• Параллельные резисторы не получают суммарный ток каждый; они делят его (ток зависит от номинала каждого резистора и общего количества резисторов в цепи).

Ключевые термины

• сопротивление : Противодействие прохождению электрического тока через этот элемент.
• параллельный : Расположение электрических компонентов, при котором ток течет по двум или более путям.

Обзор

Резисторы в цепи могут быть соединены последовательно или параллельно. Общее сопротивление комбинации резисторов зависит как от их отдельных значений, так и от того, как они соединены.

Параллельные схемы : Краткий обзор анализа параллельных цепей с использованием таблиц VIRP для учащихся старших классов физики.

Параллельные резисторы

Резисторы параллельны, если каждый резистор подключен непосредственно к источнику напряжения с помощью соединительных проводов с пренебрежимо малым сопротивлением. Таким образом, к каждому резистору приложено полное напряжение источника.

Параллельное соединение резисторов : Параллельное соединение резисторов.

Каждый резистор потребляет такой же ток, как если бы он был единственным резистором, подключенным к источнику напряжения. Это касается электросхем в доме или квартире. Каждая розетка, подключенная к прибору («резистор»), может работать независимо, и ток не должен проходить через каждый прибор последовательно.

Закон Ома и параллельные резисторы

Каждый резистор в цепи имеет полное напряжение. Согласно закону Ома, токи, протекающие через отдельные резисторы, равны [латекс]\текст{I}_1 = \frac{\text{V}}{\text{R}_1}[/латекс], [латекс]\текст {I}_2 = \frac{\text{V}}{\text{R}_2}[/latex] и [латекс]\text{I}_3 = \frac{\text{V}}{\text {R}_3}[/латекс]. Сохранение заряда подразумевает, что полный ток представляет собой сумму этих токов:

Параллельные резисторы : Три резистора, подключенные параллельно к батарее, и эквивалентное одинарное или параллельное сопротивление.

[латекс]\текст{I} = \text{I}_1 + \text{I}_2 + \text{I}_3.[/latex]

Подстановка выражений для отдельных токов дает:

[латекс ]\text{I} = \frac{\text{V}}{\text{R}_1} + \frac{\text{V}}{\text{R}_2} + \frac{\text{V }}{\text{R}_3}[/latex]

или

[латекс]\text{I} = \text{V}( \frac{1}{\text{R}_1} + \frac {1}{\text{R}_2} + \frac{1}{\text{R}_3})[/latex]

Это означает, что общее сопротивление в параллельной цепи равно сумме обратных значений сопротивлений каждого отдельного элемента. Таким образом, для каждой цепи с номером [латекс]\текст{n}[/латекс] или резисторами, соединенными параллельно,

[латекс]\текст{R}_{\text{n} \;(\text{параллельно} )} = \frac{1}{\text{R}_1} + \frac{1}{\text{R}_2} + \frac{1}{\text{R}_3}… + \frac {1}{\text{R}_\text{n}}.[/latex]

Это соотношение приводит к тому, что общее сопротивление меньше, чем наименьшее из отдельных сопротивлений. Когда резисторы соединены параллельно, от источника протекает больший ток, чем по каждому из них по отдельности, поэтому общее сопротивление меньше.

На каждый параллельно подключенный резистор подается одинаковое полное напряжение источника, но общий ток делится между ними. Примером этого является подключение двух лампочек в параллельную цепь с батареей 1,5 В. В последовательной цепи две лампочки будут в два раза тусклее при подключении к одному аккумуляторному источнику. Однако, если бы две лампочки были соединены параллельно, они были бы такими же яркими, как если бы они были подключены к батарее по отдельности. Поскольку к обеим лампочкам приложено одинаковое полное напряжение, батарея также разрядится быстрее, поскольку она, по сути, подает полную энергию обеим лампочкам. В последовательной цепи батарея будет работать так же долго, как и с одной лампочкой, только яркость затем будет делиться между лампочками.

Комбинированные цепи

Комбинированная цепь может быть разбита на аналогичные части, которые могут быть либо последовательными, либо параллельными.

Цели обучения

Описать расположение резисторов в комбинированной цепи и его практические последствия

Основные выводы

Ключевые моменты

• Более сложные соединения резисторов иногда представляют собой просто комбинации последовательного и параллельного соединения.
• Различные части комбинированной цепи могут быть идентифицированы как последовательные или параллельные, приведены к их эквивалентам, а затем сокращены до тех пор, пока не останется одно сопротивление.
• Сопротивление в проводах снижает ток и мощность, подаваемые на резистор. Если сопротивление в проводах относительно велико, как в изношенном (или очень длинном) удлинителе, то эти потери могут быть значительными и влиять на выходную мощность приборов.

Ключевые термины

• серия : Ряд вещей, которые следуют одна за другой или связаны одна за другой.
• параллельный : Расположение электрических компонентов, при котором ток течет по двум или более путям.
• Комбинированная цепь : Электрическая цепь, содержащая несколько резисторов, соединенных последовательно и параллельно.

Комбинированные цепи

Более сложные соединения резисторов иногда представляют собой просто комбинации последовательного и параллельного соединения. Это часто встречается, особенно когда учитывается сопротивление проводов. В этом случае сопротивление провода включено последовательно с другими сопротивлениями, включенными параллельно.

Комбинированная цепь может быть разбита на аналогичные части, которые могут быть либо последовательными, либо параллельными, как показано на рисунке. На рисунке общее сопротивление можно рассчитать, соединив три резистора друг с другом как последовательно или параллельно. р ₁ и R ₂ соединены параллельно друг другу, поэтому мы знаем, что для этого подмножества обратная величина сопротивления будет равна:

Сеть резисторов разбить на последовательную и параллельную части.

Комбинированные цепи : Два параллельных резистора, соединенных последовательно с одним резистором.

[латекс]\frac{1}{\text{R}_1}+ \frac{1}{\text{R}_2}[/latex] или [латекс]\frac{\text{R}_1\ текст{R}_2}{\текст{R}_1+\текст{R}_2}[/латекс]

R ₃ соединены последовательно с как R ₁ , так и R ₂ , поэтому сопротивление будет рассчитываться как:

[латекс]\text{R} = \frac{\text{R }_1\text{R}_2}{\text{R}_1+\text{R}_2}+\text{R}_3[/latex]

Сложные комбинированные схемы

Для более сложных комбинированных схем различные части могут быть идентифицированы как последовательные или параллельные, уменьшены до их эквивалентов, а затем уменьшены до тех пор, пока не останется одно сопротивление, как показано на рисунке. На этом рисунке комбинация семи резисторов идентифицирована как последовательное или параллельное. На исходном изображении две обведенные части показывают параллельные резисторы.

Сокращение комбинированной схемы : Эта комбинация семи резисторов имеет как последовательные, так и параллельные части. Каждое идентифицируется и приводится к эквивалентному сопротивлению, а затем они уменьшаются до тех пор, пока не будет достигнуто единственное эквивалентное сопротивление.

Уменьшение этих параллельных резисторов до одного значения R позволяет нам визуализировать схему в более упрощенном виде. На верхнем правом изображении мы видим, что обведенная часть содержит два последовательных резистора. Мы можем еще больше уменьшить это до другого значения R, добавив их. Следующий шаг показывает, что два обведенных резистора подключены параллельно. Уменьшение выделяет то, что два последних находятся последовательно, а значит можно привести к единому значению сопротивления для всей цепи.

Одним из практических последствий комбинированной схемы является то, что сопротивление в проводах снижает ток и мощность, подаваемые на резистор. Комбинированную цепь можно преобразовать в последовательную, исходя из понимания эквивалентного сопротивления параллельных ветвей комбинированной цепи. Последовательную цепь можно использовать для определения полного сопротивления цепи. По сути, сопротивление провода представляет собой ряд с резистором. Таким образом, увеличивается общее сопротивление и уменьшается ток. Если сопротивление провода относительно велико, как в изношенном (или очень длинном) удлинителе, то эти потери могут быть значительными. Если потребляется большой ток, падение IR в проводах также может быть значительным.

Зарядка батареи: ЭДС последовательно и параллельно

Когда источники напряжения соединены последовательно, их ЭДС и внутренние сопротивления складываются; параллельно они остаются прежними.

Цели обучения

Сравнение сопротивлений и электродвижущих сил для источников напряжения, соединенных с одной и противоположной полярностью, а также последовательно и параллельно

Ключевые выводы

Ключевые моменты добавка и приводит к более высокой общей ЭДС.

Две ЭДС, соединенные последовательно в противоположной полярности, имеют общую ЭДС, равную разнице между ними, и могут использоваться для зарядки источника более низкого напряжения.

Два источника напряжения с одинаковыми ЭДС, соединенные параллельно, имеют результирующую ЭДС, эквивалентную одному источнику ЭДС, однако чистое внутреннее сопротивление меньше и, следовательно, производит более высокий ток.

Ключевые термины

• параллельный : Расположение электрических компонентов, при котором ток течет по двум или более путям.
• электродвижущая сила : (ЭДС) — напряжение, создаваемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и, следовательно, на самом деле не является силой.
• серия : Ряд вещей, которые следуют одна за другой или связаны одна за другой.

Когда используется более одного источника напряжения, они могут быть соединены либо последовательно, либо параллельно, подобно резисторам в цепи. Когда источники напряжения последовательно обращены в одном направлении, их внутренние сопротивления складываются, а их электродвижущая сила или ЭДС складываются алгебраически. Эти типы источников напряжения распространены в фонариках, игрушках и других приборах. Обычно ячейки соединяют последовательно для получения большей общей ЭДС.

Фонарик и лампочка : Последовательное соединение двух источников напряжения в одном направлении. На этой схеме показан фонарик с двумя ячейками (источники напряжения) и одной лампочкой (сопротивление нагрузки) последовательно.

Батарея представляет собой многократное соединение гальванических элементов. Однако недостатком такого последовательного соединения ячеек является увеличение их внутренних сопротивлений. Иногда это может быть проблематично. Например, если вы поместите в свой автомобиль две батареи на 6 В вместо типичной одиночной батареи на 12 В, вы добавите как ЭДС, так и внутренние сопротивления каждой батареи. Таким образом, вы получите ту же ЭДС 12 В, хотя внутреннее сопротивление будет удвоено, что вызовет у вас проблемы, когда вы захотите запустить двигатель.

Но, если ячейки противостоят друг другу, например, когда одну из них помещают в прибор задом наперед, общая ЭДС меньше, поскольку она представляет собой алгебраическую сумму отдельных ЭДС. Когда он перевернут, он создает ЭДС, которая противодействует другой, и приводит к разнице между двумя источниками напряжения.

Зарядное устройство для аккумуляторов : Представляет собой два источника напряжения, соединенных последовательно с их ЭДС в оппозиции. Ток течет в направлении большей ЭДС и ограничивается суммой внутренних сопротивлений. (Обратите внимание, что каждая ЭДС представлена ​​буквой E на рисунке.) Зарядное устройство, подключенное к батарее, является примером такого соединения. Зарядное устройство должно иметь большую ЭДС, чем батарея, чтобы протекать через нее обратный ток.

Когда два источника напряжения с одинаковыми ЭДС соединены параллельно, а также подключены к сопротивлению нагрузки, общая ЭДС будет такой же, как и отдельные ЭДС. Но общее внутреннее сопротивление уменьшается, так как внутренние сопротивления параллельны. Таким образом, параллельное соединение может производить больший ток.

Два одинаковых ЭДС : Два источника напряжения с одинаковыми ЭДС (каждый из которых обозначен буквой E), соединенные параллельно, производят одинаковую ЭДС, но имеют меньшее общее внутреннее сопротивление, чем отдельные источники. Параллельные комбинации часто используются для подачи большего тока.

ЭДС и напряжение на клеммах

Выходное напряжение или напряжение на клеммах источника напряжения, например батареи, зависит от его электродвижущей силы и внутреннего сопротивления.

Цели обучения

Выразите взаимосвязь между электродвижущей силой и напряжением на клеммах в виде уравнения

Основные выводы

Ключевые моменты

• Электродвижущая сила (ЭДС) представляет собой разность потенциалов источника при отсутствии тока .
• Напряжение на клеммах — это выходное напряжение устройства, измеряемое на его клеммах.
• Напряжение на клеммах рассчитывается как V = ЭДС – Ir.

Ключевые термины

• электродвижущая сила : (ЭДС) — напряжение, создаваемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и, следовательно, на самом деле не является силой.
• напряжение на клеммах : Выходное напряжение устройства, измеренное на его клеммах.
• разность потенциалов : Разность потенциальной энергии между двумя точками в электрическом поле; разница заряда между двумя точками в электрической цепи; Напряжение.

Когда вы забываете выключить фары автомобиля, они медленно тускнеют по мере разрядки аккумулятора. Почему бы им просто не погаснуть, когда заряд батареи закончился? Их постепенное затемнение означает, что выходное напряжение батареи уменьшается по мере ее разрядки. Причина снижения выходного напряжения у разряженных или перегруженных аккумуляторов заключается в том, что все источники напряжения имеют две основные части — источник электрической энергии и внутреннее сопротивление.

Электродвижущая сила

Все источники напряжения создают разность потенциалов и могут обеспечивать ток, если подключены к сопротивлению. В небольшом масштабе разность потенциалов создает электрическое поле, которое воздействует на заряды, вызывая ток. Мы называем эту разность потенциалов электродвижущей силой (сокращенно ЭДС). ЭДС вовсе не сила; это особый тип разности потенциалов источника, когда ток не течет. Единицами ЭДС являются вольты.

Электродвижущая сила напрямую связана с источником разности потенциалов, например, с конкретной комбинацией химических веществ в батарее. Однако ЭДС отличается от выходного напряжения устройства при протекании тока. Напряжение на клеммах батареи, например, меньше, чем ЭДС, когда батарея подает ток, и оно снижается по мере того, как батарея разряжается или нагружается. Однако если выходное напряжение прибора можно измерить без потребления тока, то выходное напряжение будет равно ЭДС (даже для сильно разряженной батареи).

Напряжение на клеммах

представляет собой схематическое изображение источника напряжения. Выходное напряжение устройства измеряется на его клеммах и называется напряжением на клеммах В . Напряжение на клеммах определяется уравнением:

Схематическое изображение источника напряжения : Любой источник напряжения (в данном случае углеродно-цинковый сухой элемент) имеет ЭДС, связанную с его источником разности потенциалов, и внутреннее сопротивление r связанных с его строительством. (Обратите внимание, что буква E означает ЭДС.) Также показаны выходные клеммы, на которых измеряется напряжение на клеммах V. Поскольку V=ЭДС-Ir, напряжение на клеммах равно ЭДС, только если ток не течет.

[латекс]\текст{V} = \текст{ЭДС} — \текст{Ir}[/латекс],

где r — внутреннее сопротивление, а I — ток, протекающий во время измерения.

I положительный, если ток течет от положительной клеммы. Чем больше ток, тем меньше напряжение на клеммах. Точно так же верно и то, что чем больше внутреннее сопротивление, тем меньше напряжение на клеммах.

резисторов параллельно

Говорят, что два резистора \(R_1\) и \(R_2\) соединены параллельно, если ток, входящий в комбинацию, разделяется и рекомбинирует сразу после прохождения через каждый из резисторов, как показано на рисунке 36. 3.1. Два резистора в параллельной цепи также называются двумя ветвями схемы, а точки \(a\) и \(b\), где они разделяются или соединяются, называются соединениями или узлами .

Еще одно свойство резисторов, включенных параллельно, заключается в том, что падение потенциала на каждом резисторе одинаково для всех резисторов, включенных параллельно, поскольку каждый резистор подключен к одним и тем же точкам соединения на двух концах.

Рисунок 36.3.1. Два резистора соединены параллельно. Ток \(I\), входящий в комбинацию на стыке \(a\) , разделяет с отдельными токами, входящими в два резистора, которые затем сразу же объединяются в стыке \(b\) после выхода из каждого резистора. Кроме того, падение потенциала каждого резистора одинаково, а именно, \(\Delta \phi_1 = \Delta\phi_2 = \phi_a — \phi_b\text{.}\)

Подраздел 36.3.1 Падение потенциала на резисторах, включенных параллельно

На рисунке 36.3.1 резисторы параллельно подключены к источнику напряжения, так что мы устанавливаем одинаковую разность потенциалов на обоих резисторах.

\begin{уравнение} \Delta \phi_1 = \Delta \phi_2 = \phi_a — \phi_b = V.\label{eq-over-all-potential-drop-R-in-series}\tag{36.3.1} \end{уравнение}

Подраздел 36.3.2 Токи в резисторах, включенных параллельно

Применение закона Ома к двум резисторам отдельно дает нам токи через отдельные резисторы сразу.

\начать{выравнивание} I_1 \amp = \dfrac{\Delta\phi_1}{R_1} = \dfrac{V}{R_1}\label{eq-resistors-in-parallel-current-I1}\tag{36.3.2}\\ I_2 \amp = \dfrac{\Delta\phi_2}{R_2} = \dfrac{V}{R_2} \label{eq-resistors-in-parallel-current-I2}\tag{36.3.3} \end{выравнивание}

Они показывают, что если \(R_1 \gt R_2\text{,}\), то \(I_1 \lt I_2\text{.}\) То есть больший ток будет течь по ветви с меньшим сопротивлением. Если ветвь не имеет сопротивления, то через любую другую ветвь не останется тока. Такая ветвь называется короткой в цепи.

Поскольку полный ток \(I\) входит в соединение \(a\), а токи \(I_1\) и \(I_2\) выходят, и заряд не накапливается в \(a\text{,}\), мы можем применить сохранения заряда, чтобы заключить следующее сохранение тока в каждом переходе.

\begin{уравнение*} Я — И_1 — И_2 = 0, \end{уравнение*}

то есть общий ток в цепи

\begin{уравнение} I = I_1 + I_2 = \dfrac{V}{R_1} + \dfrac{V}{R_2} = V \left(\dfrac{1}{R_1} + \dfrac{1}{R_2} \right) .\ метка {экв-резисторы-в-параллельном-ток-сохранение}\тег{36.3.4} \end{уравнение}

Это показывает, что резисторы, включенные параллельно , делят между собой общий ток. Вот почему мы часто называем параллельные резисторы делителями тока 9.0386 . Решая это для \(V\) и используя его в уравнениях. (36.3.2) и (36.3.3), мы находим ток в каждой ветви через суммарный ток, входящий или выходящий из параллельных резисторов. После упрощения получаем следующие полезные формулы.

\начать{выравнивание} I_1 \amp = I\,\dfrac{R_2}{R_1+R_2},\label{eq-резисторы-параллельно-ток-I1-in-I}\tag{36.3.5}\\ I_2 \amp = I\,\dfrac{R_1}{R_1+R_2}. \label{eq-резисторы-параллельно-ток-I2-in-I}\tag{36.3.6} \конец{выравнивание}

Обратите внимание, что резистор в числителе каждой формулы является резистором в другой ветви. {-1} \text{.}\)

Мы будем часто писать уравнение. (36.3.7) как обратное сопротивление, т. е. соотношение проводимости.

\begin{уравнение} \dfrac{1}{R_\text{parallel}} = \dfrac{1}{R_1} + \dfrac{1}{R_2} \Longleftrightarrow G_\text{parallel} = G_1 + G_2,\label{eq-equiv -res-parallel-resitors-inv-resistance}\tag{36.3.9} \end{уравнение}

, где я использовал обратную зависимость между проводимостью \(G\) и сопротивлением \(R\text{.}\)

\begin{уравнение*} G = \dfrac{1}{R}. \end{уравнение*}

Для \(N\) резисторов, включенных параллельно, вы можете показать, что

\begin{уравнение} \frac{1}{R_\text{parallel} } = \frac{1}{R_{1}} + \frac{1}{R_{2}} + \cdots + \frac{1}{R_{N }},\тег{36.3.10} \end{уравнение}

и следующие для проводимости.

\begin{уравнение} G_\text{параллельно} = G_1 + G_2 + \cdots + G_N.\tag{36.3.11} \end{уравнение}

Следовательно, проводимости складываются в параллельной цепи. Ранее мы обнаружили, что сопротивления складываются последовательно.

КПП 36.3.3. Делитель тока.

Рассмотрим схему, показанную на рисунке 36.3.4.

(а) Найдите процент тока, проходящего через каждый резистор.

(b) Найдите эквивалентное сопротивление на источнике напряжения.

(c) Найдите ток через источник напряжения.

(d) Найдите ток в каждом резисторе.

Рисунок 36.3.4.

Подсказка

Используйте определения.

Ответ

(a) \(75\%,\ 25\%\text{,}\) (b) \(75\ \Omega \text{,}\) (c) \(267\text{ мА}\текст{,}\) (г) \(67\текст{ мА},\ 200\текст{ мА}\текст{.}\)

Решение 1 (a)

(a) В этом примере ток \(I_1\) будет больше тока \(I_2\), так как \(I_1\) проходит через меньшее сопротивление.

\begin{выравнивание*} I_1 \amp = \left(\frac{300\Omega}{100\Omega + 300\Omega } \right) I = \frac{3}{4} I. \\ I_2 \amp = \left(\frac{100\Omega}{100\Omega + 300\Omega } \right) I = \frac{1}{4} I. \end{align*}

Следовательно, 75% всего тока проходит через резистор \(100\;\Omega\) и \(25\%\) через резистор \(300\; \Omega\). 9{-1} = \dfrac{R_1 R_2}{R_1 + R_2}\\ \amp = \dfrac{100\Omega \times 300\Omega }{100\Omega + 300\Omega } = 75\ \Omega. \end{align*}

Решение 3 (c)

(c) Эквивалентное сопротивление источника равно эквивалентному сопротивлению параллельных резисторов.

\begin{выравнивание*} I \amp = \dfrac{V}{R_\text{parallel}} = \dfrac{20\text{ V}}{75\ \Omega} = 267\text{ мА} \end{align*}

Решение 4 (d)

(d) Используя результаты (a) и (c), мы получаем

\begin{align*} I_1 \amp = \frac{3}{4} I = 67\text{ мА}.\\ I_2 \amp = \frac{1}{4} I = 200\text{ мА}. \end{выравнивание*}

КПП 36.3.5. Параллельная цепь из трех замаскированных резисторов.

Найдите ток через каждый резистор в цепи, показанной на рисунке 36.3.6.

Рисунок 36.3.6.

Подсказка

Подумайте о разности потенциалов на каждом резисторе.
