Стандартные сечения проводов и кабелей
Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.
- Стандартный ряд сечений
- Полезно знать
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв.
мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм2. Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.
д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Напоследок рекомендуем просмотреть полезное видео по теме:
Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!
Будет полезно прочитать:
- Как перевести ватты в киловатты
- Отличие кабеля ГОСТ от ТУ
- Как составить схему электропроводки
- Как выбрать автоматический выключатель
Какие бывают сечения проводов и кабелей
Какие бывают сечения проводов и кабелей?
- Стандартный ряд сечений
- Полезно знать
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв.
мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 . Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.
д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Напоследок рекомендуем просмотреть полезное видео по теме:
Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!
Как рассчитать необходимое сечение провода по мощности нагрузки?
При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для
Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА.
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт).
Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

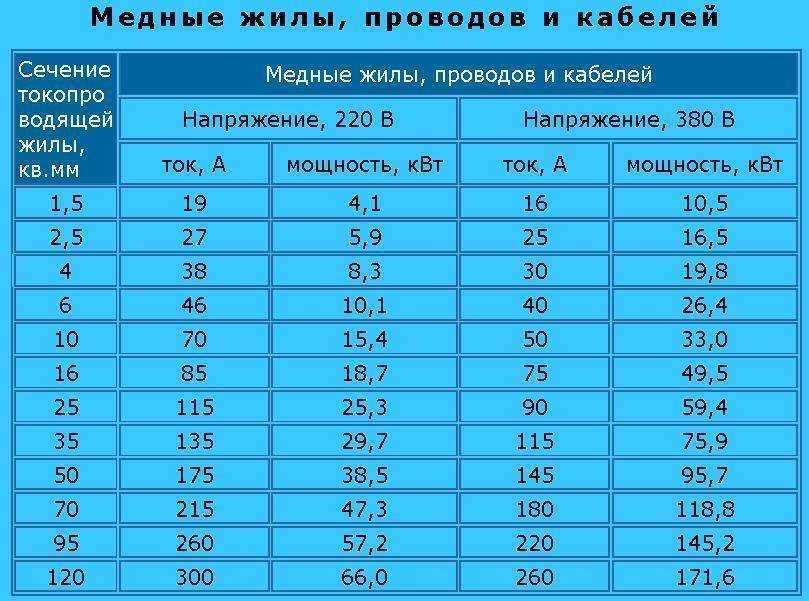

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с медными жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 26,4 | |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75. 9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с алюминиевыми жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А.
Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Как рассчитать по току
Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).

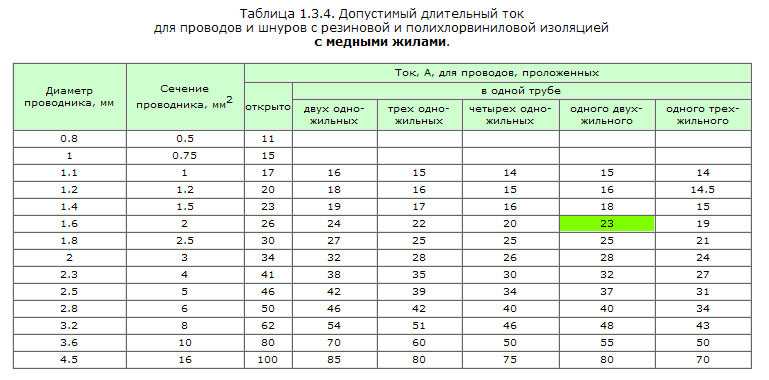

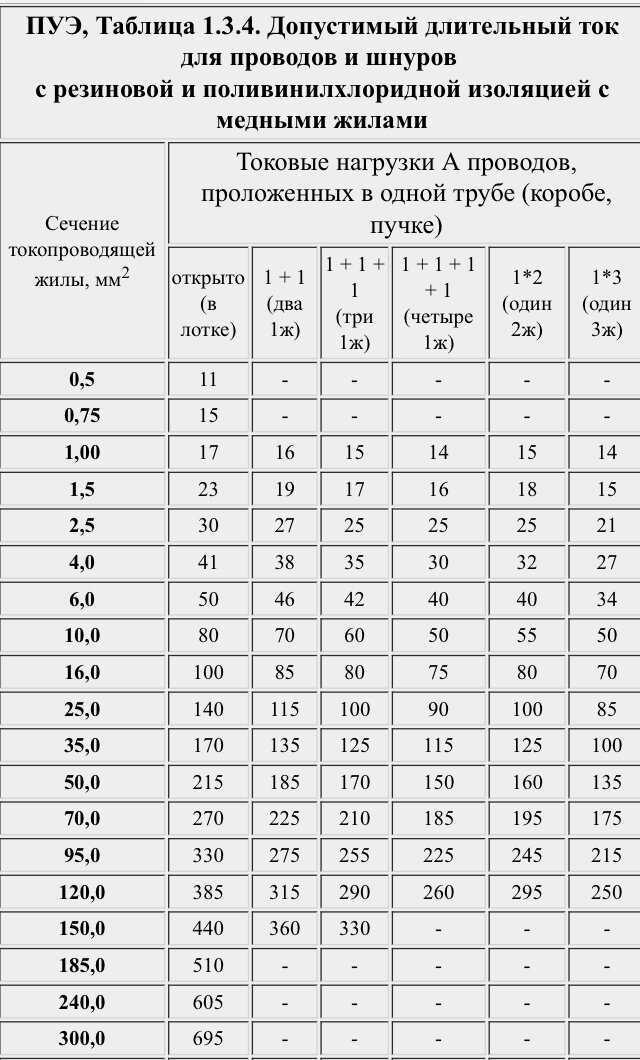

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечение проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Для расчета алюминиевых проводов применяют таблицу.
Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечения проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Для примерного расчета сечения кабеля по току его надо разделить на 10.
Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.
Расчет сечения кабеля по мощности и длине
Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения.
Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения — м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят.
В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Определение площади сечения проводника по его диаметру
Как выбрать автоматический выключатель по мощности и току нагрузки?
Как рассчитать падение напряжения по длине кабеля в электрических сетях
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Сколько электроэнергии потребляют бытовые приборы, способы вычисления, таблица
Стандартные сечения медных проводов
ГОСТ 22483-2012
(IEC 60228:2004)*
______________________
* Поправка.
ИУС N 2-2015.
ЖИЛЫ ТОКОПРОВОДЯЩИЕ ДЛЯ КАБЕЛЕЙ, ПРОВОДОВ И ШНУРОВ
Conductors for cables, wires and cords
Дата введения 2014-01-01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 046 «Кабельные изделия»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 42-2012 от 15 ноября 2012 г.
, приложение N 22.1)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97
Сокращенное наименование национального органа по стандартизации
4 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60228:2004* Conductors of insulated cables (Токопроводящие жилы изолированных кабелей) путем изменения содержания отдельных структурных элементов и внесения дополнительных положений. Дополнительные положения и измененные фразы, слова, показатели и/или их значения выделены в тексте полужирным курсивом**. Разъяснение причин внесения дополнительных положений и изменения фраз, слов, показателей и/или их значений приведено во введении.
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей.
** В оригинале обозначения и номера стандартов и нормативных документов приводятся обычным шрифтом. — Примечание изготовителя базы данных.
Международный стандарт IEC 60228:2004 разработан техническим комитетом ТС 20 «Электрические кабели» Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальный экземпляр международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия — модифицированная (MOD).
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями классификации кабельной продукции в странах СНГ.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1269-ст межгосударственный стандарт ГОСТ 22483-2012 (IEC 60228:2004) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты».
Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
ВНЕСЕНА поправка*, опубликованная в ИУС N 2, 2015 год
* См. ярлык «Примечания».
Поправка внесена изготовителем базы данных
Введение
IEC 60228:2004 устанавливает требования к номинальному сечению токопроводящих жил электрических кабелей, проводов и шнуров широкого диапазона типов, включая требования к числу и диаметру проволок и значению электрического сопротивления.
IЕС 60228:2004 устанавливает требования к конструкции жил только для силовых кабелей и шнуров (см. раздел 1), поэтому содержит только классы жил 1, 2, 5 и 6. В настоящее время в странах СНГ разработано большое количество кабельных изделий с жилами классов 3 и 4, поэтому настоящий стандарт дополнен этими классами и из раздела 1 исключено слово «силовых».
Требования к токопроводящим жилам электрических кабелей, проводов и шнуров в настоящем стандарте полностью соответствуют установленным в IEC 60228:2004.
При этом в настоящем стандарте расширены требования IEC 60228:2004 на все группы кабельных изделий, также сохранены диапазоны сечений жил по классам; для класса 1 сохранено изготовление жил из алюминия и возможность изготовления многопроволочных жил наряду с однопроволочными.
Размеры жил, приведенные в настоящем стандарте, установлены в метрической системе. В настоящее время Канада для указания размеров и параметров жил использует американские системы AWG (American Wire Gauge) и kcmil (kilo circular mils) для больших размеров, как показано ниже. Применение в Канаде этого размерного ряда предписано национальными нормами для электроустановок. В стандартах IEC на кабельные изделия нет кабелей, проводов и шнуров с жилами в системе AWG/kcmil.
Как выбрать сечение кабеля
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией.
Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт).
Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности.
Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току.
В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция.
Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
com/embed/UuNvR3ZeFhs»> Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

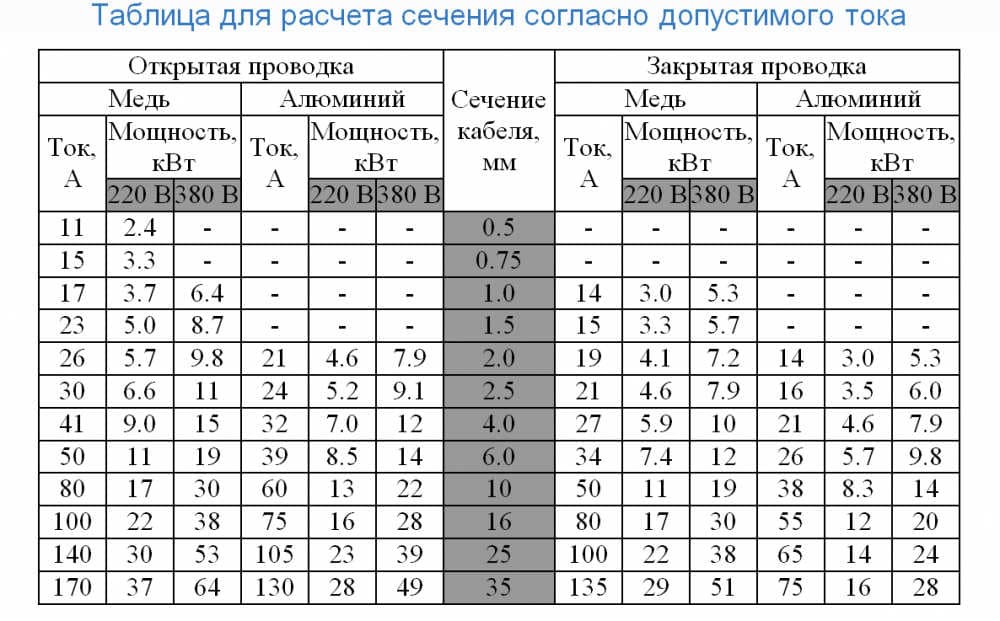

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов.
Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Сечение медного кабеля
Подписка на рассылку
- ВКонтакте
- ok
- YouTube
- Яндекс.Дзен
- TikTok
Проектирование любых электрических сетей включает выбор кабеля с подходящими параметрами, ключевым из которых является сечение. От того, насколько правильно подобрано сечение медного кабеля, зависит работоспособность и надежность всей сети. Если неправильно рассчитать этот параметр, то можно столкнуться с проблемой, когда сеть будет работать с существенным перегрузом.
Использование кабеля на переделе возможностей обычно приводит к его значительному нагреву и рано или поздно он выйдет из строя.
По определению, сечение медного кабеля — это площадь среза токоведущей жилы. Если кабель состоит из одной жилы круглого сечения, то его площадь вычисляется по формуле площади круга, а если из множества проводников — то суммой сечения всех жил. Этот параметр является стандартизированной величиной. Главным документом, регламентирующим этот вопрос, является ПУЭ («Правила устройства электроустановок»). Кроме того, зная марку кабеля, количество и сечение жил, можно также определить, сколько весит медный кабель.
Как рассчитать сечение медного кабеля
Для того чтобы правильно рассчитать сечение кабеля, необходимо знать следующие параметры медных кабелей: напряжение сети, сила тока и мощность потребителей. Основным же параметром, влияющим на подбор кабеля, является предельно допустимая токовая нагрузка. Выбор сечения по токовой нагрузке производится по следующему алгоритму:
1) определение суммарной мощности нагрузки;
2) расчет силы тока;
3) выбор сечения кабеля по таблице.
Допустим, вам необходимо выбрать кабель для бытовой сети. Для начала необходимо определить суммарную мощность всех электрических приборов и оборудования, которые планируется использовать. Делается это простым арифметическим сложением всей нагрузки. Значение мощности у каждого прибора указывается в его паспортных данных и на табличке. Расчет силы тока для однофазной сети 220 В рассчитывается по формуле:
Р — суммарная мощность, кВт;
220 — напряжение сети, В.
Формула расчета для 3-фазной сети 380В:
Используя полученную величину, остается выбрать соответствующее значение сечения из таблицы в ПУЭ.
Кабель медный: технические характеристики
Описанная методика помогает выбрать для квартиры или дома силовой кабель для различных групп электропотребителей. Следует понимать, что токовая нагрузка для осветительной группы значительно ниже, чем у розеточной, следовательно, нет необходимости закладывать везде одинаковое сечение. Вес медного кабеля и его стоимость для освещения будут существенно ниже.
Дополнительные факторы, влияющие на выбор сечения
Дополнительным фактором, который может внести свои коррективы при выборе, является длина кабеля. Его следует учитывать при прокладке длинных трасс. Дело в том, что при увеличении длины увеличивается вес медного кабеля, а с ним — сопротивление и потери. Проектная величина потерь не должна превышать 5 %.
Потери можно рассчитать вручную, но проще всего воспользоваться готовыми данными зависимости потерь от момента нагрузки из ПУЭ и приведенными в таблицах ниже. Момент нагрузки — величина, получаемая произведением длины кабеля в метрах на мощность в кВт. Например, момент нагрузки для медного кабеля длиной 40 м и мощности нагрузки 3 кВт составляет: 40 х 3 = 120 кВт*м.
Зависимость потерь напряжения от момента нагрузки для кабельной линии 220В при заданном сечении токопроводящей жилы
Зависимость потерь напряжения от момента нагрузки для кабельной линии 380 В при заданном сечении токопроводящей жилы
Приведенные данные не учитывают увеличение сопротивления от нагрева кабеля при токах эксплуатации, составляющих от 0,5 и выше от предельно допустимых значений для данного сечения.
В этом случае необходимо применить поправочный коэффициент, который также приводится в ПУЭ.
При более точных расчетах длинных кабельных сетей учитывают также потери в контактных соединениях. Это обычно делается при наличии большого количества потребителей (например, при проектировании линии городского освещения). Существуют и другие, менее значительные факторы, влияющие на величину потерь, но ими, как правило, пренебрегают, если общая величина падения напряжения не превышает нормативные 5 %.
Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку медного кабеля по выгодным ценам.
Сечения кабелей какие бывают. Как выбрать сечение кабеля при электромонтаже?
ГлавнаяРазноеСечения кабелей какие бывают
Какие бывают сечения проводов и кабелей
Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик.
При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм 2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 .
Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение.
Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах , в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
В трехфазной сети — 5*4мм.
кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А .
Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель я расскажу ниже.
Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.
Мощность — это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата.
Если вы уже определились с конкретным производителем и моделью , то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине.
Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.
По этим и некоторым другим причинам я всегда советую и прокладываю сам своим клиентам на варочную поверхность :
— в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы — 6мм.кв.
— в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.
Для обоснования этого выбора проведем простой расчет выбора кабеля по мощности.
Абсолютное большинство современных электрических варочных панелей на четыре конфорки, потребляют порядка 7-8 кВт (киловатт) мощности. Что в идеале соответствует току 32 — 38 А (Ампер) . Для расчета силы тока по мощности использована формула для сетей переменного тока:
P=UI *cos φ , где P — мощность, U — напряжение сети, I — ток, cos φ — коэффициент мощности.
В нашем случае P(Мощность) = 8000Вт (8 кВт) , U(напряжение бытовой сети) = 220В , I = 1,(коэффициент мощности для активной нагрузки) . От сюда следует, что
I(ток) = 8000Вт/220В=36,4 А
Далее из таблицы 1.3.4 ПУЭ (Правила Устройства Электроустановок) выбираем сечение жил кабеля. Смотреть нужно в столбце для двухжильного медного кабеля, так как третья жила — заземление, при нормальных условиях работы электрической панели не задействована.
Наиболее подходящий вариант медного кабеля для варочной поверхности в однофазной сети согласно таблице — 6мм.кв , так как он выдерживает ток в 40А . Это так же подтверждает информация, размещенная на сайтах производителей кабельной продукции. Такой кабель (ВВГнг 3х6мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 32А .
В самом начале я так же указал возможность использования в трехфазной сети пятижильного кабеля сечением 4кв.мм . Вы можете подумать, что это не очень универсально, ведь необходимо будет покупать варочную панель, рассчитанную на работу в сети с напряжением 380В — но это не так.
Абсолютное большинство современных варочных панелей или плит рассчитаны на напряжение 220-240В . При этом в них имеется возможность двух- или трехфазного подключения. Подробнее об этих трех сземах подключения варочных панелей или электроплит
bricks-academ.ru
Какое сечение провода выбрать? | Оптовые базы
На правильный выбор сечения провода влияет мощность нагрузки кабеля, рабочее напряжение, токовая нагрузка, материал из которого изготовлен внутренний проводник и изоляционный слой, количество используемых жил, а также способ эксплуатации провода и его длина. От верного выбора сечения кабеля зависит качество электропроводки и пожарная безопасность помещения.
На современном рынке кабельно-проводниковой продукции существуют следующие виды сечения: 0,75; 1; 1,5; 2,5; 4; 6; 10. Единицей измерения сечения проводов и кабелей является квадратный миллиметр (мм2).
При расчете сечения проводов по токовой нагрузке следует знать номинальный электрический ток, который проходит по проводам.
А для расчета номинального тока необходимо знать суммарную мощность всех электроприборов на выбранном сетевом участке.
Основным нормативным документом, который устанавливает возможный диаметр сечения проводов и кабелей считается Правила Устройства Электроустановок (ПУЭ).
В иллюстрированном Интернет-каталоге компании Оптовые базы представлен огромный выбор кабельно-проводниковой продукции всевозможных сечений и габаритных размеров, который непременно Вас заинтересует. Также, Вы всегда можете задать интересующий вопрос операторам кабельной группы с помощью раздела Напишите нам или Online-консультант.
Сечение медного провода
Давайте на примере проводов с медными токопроводящими жилами разберем как правильно произвести расчет нужного сечения. В квартирах и загородных домах в основном для розеток применяют провода с номинальным сечением жил до 2,5 мм2, а для освещения до 1,5 мм2, при наличии электрического оборудования больших мощностей используют кабельно-проводниковую продукцию сечением около 4-6 мм2.
Сечение алюминиевого провода
Если при прокладки Вы решили использовать алюминиевый электрический провод сечением 2 мм2, то значение самой большой нагрузки будет немного выше 4 кВт, по электрическому току это составляет 22 А. При эксплуатации алюминиевых жил сечением 4 мм2 это значение не будет превышать 6 кВт. Необходимо помнить о том, что значения длительно допустимых токовых нагрузок на алюминиевые токопроводящие жилы во много раз меньше, чем при эксплуатации проводов с медными проводниками такого же сечения.
Расчет сечения проводов
Как показывает практика, кабель в основном состоит из 2-4 жил, площадь поперечного сечения токопроводящей жилы определяется ее диаметром. Если учитывать, что площадь круга равна 0,78 d2, где d — диаметр круга, то при малых значениях силы тока сечение медного внутреннего проводника берут около 1 мм2, а алюминиевого примерно 2 мм2.
При наличии достаточно больших токов сечение проводников подбирают по подключаемой мощности, например при нагрузке величиной 1 кВт требуется сечения жилы — 1,57 мм2.
Поэтому получаются примерные значения сечений проводов и кабелей, которых следует держаться при выборе нужного диаметра. Давайте определимся, если по расчетам нагрузки для медной токопроводящей жилы требуется сечение 2,5 мм2, то для алюминиевой необходимо использовать 4 мм2, а если же для медной нужно 4 мм2, то для алюминиевой 6 мм2.
Последствия неправильного выбора сечения проводов
Если Вы выбрали провод с меньшим сечением, не соответствующим нагрузке (очень распространенный случай), то кабель может просто не выдержать напряжение по электрическому току, что может привести к короткому замыканию и возникновению пожара в помещении, где проводник был проложен. При выборе провода с сечением большим, чем это необходимо, то это всего лишь усложнит монтаж кабеля и приведет к повышению материальных затрат.
В расположенных ниже таблицах сечения проводов представлен подбор сечения электрического провода с медными и алюминиевыми токопроводящими жилами.
Где купить провод всевозможных сечений?
Крупнооптовая компания Корпорация.
ру является ведущим поставщиком кабельно-проводниковой продукции на территории всей Российской Федерации. Своих позиций компания достигла за счет поставки товара исключительно высокого качества, по оптимально доступным ценам, оперативной логистики и первоклассному сервису обслуживания клиентов.
Компетентные специалисты отдела продаж всегда готовы помочь подобрать нужную марку кабеля или провода, а также определиться с выбором правильного сечения. Связаться с менеджерами возможно по телефонам представленным на главной странице Интернет-магазина.
За счет регулярных акций компании у Вас есть уникальная возможность приобрести интересующую позицию по еще более привлекательной цене. Уточнить действующие акции фирмы возможно в регулярно обновляющемся разделе Спецпредложения.
Таблица сечения медного провода
| Сечение токопро водящей жилы, кв.мм | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
Таблица сечения алюминиевого провода
Сечение токопро водящей жилы, кв. мм |
Алюминивые жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
korporacia.
ru
Как выбрать сечение кабеля при электромонтаже?
Качественная и правильно подобранная электропроводка всегда поможет обезопасить любое помещение от неприятных «сюрпризов», связанных с токами короткого замыкания, пробоями изоляции, выгоранием проводки, возгоранием бытовой техники и прочим. Избежать подобных неприятных ситуаций и инцидентов можно. Для этого необходимо изначально обратить пристальное внимание на сечение кабеля.
Большинство людей, решивших заняться электропроводкой самостоятельно и без помощи специалистов, не до конца понимает важность процедуры, во время которой будет выбрано сечение кабеля. Даже использование самих новых и современных технологий может не спасти от вышеназванных проблем, если неверно выбрано сечение токоведущего кабеля.
При процессе выбора сечения необходимо учитывать все факторы: величину и продолжительность нагрузки, номинальную силу тока, который будет проходить по кабелю, максимальное и минимальное напряжение, мощность нагрузки.
Необходимо проверять проводник по устойчивости к высоким температурам (как окружающей среды, так и к перегревам по причине возникновения коротких замыканий), на механическую прочность и устойчивость к возможным внешним повреждениям. Бесспорно, сечение кабеля зависит не только от вышеперечисленных свойств и параметров. Необходимо учесть и индивидуальные отличия электромонтажа, и даже влияние внешней среды и ее факторов на проводник.
Важнейшим показателем при выборе сечения является надежность кабеля, его качество. Тут самым оптимальным вариантом можно назвать медный. Он гораздо более устойчив к негативным влияниям, перечисленным выше, чем алюминиевый кабель. Медный проводник будет более эффективным, а также он гораздо хуже поддается процессам окисления и деформации. Таким образом, площадь сечения медного кабеля будет меньше, чем у алюминиевого, при условии идентичности их остальных характеристик. Да и чисто визуально медный проводник будет выглядеть получше.
Выбирая сечение кабеля по мощности, необходимо учитывать именно суммарную мощность всех возможных приборов.
Это очень важно. Естественно, удобнее выбрать сечение кабеля с запасом. Также учитывают его длину и возможности потерь напряжения.
Термином «сечение кабеля» именуют его поперечное сечение. В электротехнике оно определяется по нескольким расчетным параметрам: соответствие условиям нагревания, условиям механической прочности, по расчетной экономической плотности тока.
Вообще говоря, правильный расчет должен подразумевать наличие формул. Однако можно воспользоваться специально составленными таблицами с основными параметрами, чтобы выбрать сечение кабеля: мощность, сила тока, иногда напряжение в сети. Такие таблицы можно найти в справочниках по электротехническому монтажу оборудования. Там приведены уже рассчитанные данные для кабелей различного сечения, выполненных из различного материала, с учетом большинства возможных факторов. Также указываются и значения поправочных коэффициентов, например, при необходимости прокладывать кабель при низких температурах.
fb.ru
Таблица сечения кабеля по диаметру жилы
Главная » Статьи » Таблица сечения кабеля по диаметру жилы
Таблица сечения проводов – как собрать данные самостоятельно
Содержание
- 1. Расчет сечения
- 2. Заключение по теме
Расчет сеченияКогда появляется необходимость провести электрическую проводку в новом доме или сделать замену старой, то чаще всего неопытные электрики сталкиваются с проблемой подбора самого кабеля. То есть, какой он должен быть, из какого материала и какого сечения. Для этого существует таблица сечения проводов, которую можно найти в интернете. Но что делать если доступа к мировой паутине нет, то есть, вы за городом, возводите свой собственный дом, а в поселке с интернетом проблемы. Выход один – самостоятельно подобрать сечение провода, сделав несколько математических выкладок, даже в уме.
Итак, начать надо с пояснения, что электрический ток, проходящий по электрическому кабелю с определенной мощностью, выделяет некоторое количество тепла. И если мощность будет достаточно большой, то изоляция провода может не выдержать тепловой энергии. Она просто расплавится, а это стопроцентное короткое замыкание между двумя жилами, расположенными в одном кабеле.
И хорошо, если сработает автоматический выключатель в распределительном щите, который предотвратит возгорание.
То есть, протекающий по проводам ток зависит от нагрузки в сети. Поэтому формула тока такова:
I=P/U, где
- I – сила тока;
- P – потребляемая мощность;
- U – напряжение.
Но сам ток также зависит от сопротивления кабеля. И чем оно больше, тем труднее току проходить по жилам провода (объяснения по-простому). Поэтому данный показатель необходимо обязательно учитывать, определяя сечение провода. Сопротивление зависит от сечения кабеля, от его длины и материала, из которого изготовлен. Если говорить о частном домостроении, то длину кабеля можно в расчет и не брать, слишком небольшие участки в схеме разводки дома. А вот материал и сечение играют важную роль.
Расчет сечения
Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:
S=πd²/4=0,8d².
То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².
Внимание! Чем больше сечение провода, тем большую токовую нагрузку он может нести.
Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.
Читайте также: Кабель КГ – технические характеристики с классификацией
Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка.
В чем разница?
Плотность тока
Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате.
Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:
d=1,1*√I/Ip, где Ip – плотность тока.
Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.
Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.
Площадь круга
| Материал | Медь | Алюминий |
| Скрытая проводка | 6 А/мм² | 4 |
| Открытая проводка | 10 | 6 |
Как мы и говорили выше, медь в данном случае предпочтительнее.
Давайте рассмотрим один простой пример расчета. Вводные данные:
- Провод медный.
- Открытая проводка.
- Нагрузка на кабель 2,2 кВт.
Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.
Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.
В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше.
То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.
Мощность некоторых бытовых электроприборов
- Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
- Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
- В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.
Заключение по теме
Итак, к чему мы пришли? Создавая таблицу сечения проводов в своем собственном доме, вы просто обеспечиваете себе безопасность, связанную с эксплуатацией электрической сети дома. Плюс облегчаете себе работу, когда дело дойдет до замены или ремонта.
onlineelektrik.
ru
В каком соотношении находятся диаметр провода и его сечение
Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:
S=3,14d²/4=0,785d².
Поэтому и приходится в первую очередь определить диаметр жилы.
Способ №1
Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.
Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.
Способ №2
Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:
Как работать штангенциркулем
- Снимается изоляция в длину сантиметров двадцать-тридцать.
- Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
- Считается количество витков.
- Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
- Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.
Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.
Читайте также: Проколы для кабеля СИП – конструкция, выбор и установка
Способ №3
Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.
Способ №4
Для чего необходимо знать сечение провода
Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов.
Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.
Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.
Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить.
Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.
Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².
Как узнать, по каким стандартам изготавливался провод?
- Во-первых, это обязательно указывается в сертификате качества изделия.
- Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
- В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.
Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.Заключение по теме
Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.
onlineelektrik.ru
Диаметр жилы по ГОСТу
ООО ЭнербиКабельно-проводниковая продукция — для Вас по выгодным ценам!
|
enerbee.
ru
Что такое сечение провода, как его определить, и как подобрать правильный вариант проводника для дома.
Содержание
- Общая информация о кабеле и проводе
- Материалы проводников
- Как и чем измерить диаметр провода проволоки?
- Ищем сечение провода по диаметру: формула
- О выборе марки кабеля для домашней электропроводки
- Таблица определения проводов в зависимости от их диаметра
- Работа с таблицей
- Как подобрать сечение, в зависимости от количества потребителей
- Советы от специалистов: как узнать сечение кабеля по диаметру и как выбрать?
- Видео инструкция: как узнать сечение кабеля по диаметру
Тема о кабелях и проводах сложна и обширна, и в мире нет человека, который знал бы абсолютно все о них.
Тем не менее, эти элементы сопровождают каждого в повседневной жизни, на работе, на улице. Узнать особенности кабеля, провода важно те только для осуществления профессиональной деятельности, но и в быту.
Для человека, не имеющего опыта в работе с проводами и кабелями, особой разницы между ними нет. Однако прежде чем разобрать понятие «сечение провода (кабеля)», следует понять в чем их отличие.
- Провод – это одна или несколько жил, которые позволяют соединять две части одной цепи. Они могут быть нескольких видов: без защиты, с изоляционным материалом, армированные, с дополнительной защитой. В зависимости от того, сколько жил в проводе, диаметр провода также изменяется. Определить сечение провода можно по диаметру, где радиус, половину от диаметра, возвести в квадрат и умножить на число Пи.
- Кабель – это более узкое понятие, ведь пространство между жилами будет всегда заполнено изолирующим материалом, спасающим от слипания. Более того, этот вид проводки не бывает без изоляции, а зачастую имеет даже два слоя. Сечение кабеля по диаметру можно найти по той же формуле, что и провода.
Сечение кабеля по диаметру можно найти по той же формуле, что и провода.Это означает, что разница между кабелем и проводом состоит в степени их защищенности, и защищенности внутренних жил. Если при покупке видно неизолированный материал, то такое изделие не может быть кабелем, и это, однозначно, провод. У них есть ряд характеристик, которые определяются с помощью свойств жил для проведения тока и свойств изоляции. Они могут быть однопроволочными или многопроволочными.
Чем больше жил в изделии, тем лучше оно гнется, а это является первым фактором, который требует внимания при подборе провода или кабеля. Сечение провода говорит о том, какую мощность тока он выдержит, поэтому это второй и не менее важный показатель. Неправильно подобранный вариант может привести к короткому замыканию, выходу из строя провода, пожару, материал изоляции может оплавиться.
Материалы проводников
Их могут изготавливать из меди или алюминия, и вопрос «какой материал лучше» часто возникает у клиентов.
При выборе обязательно потребуется таблица сечения проводов, чтобы подобрать оптимальный вариант, исходя из ситуации. Медные изделия используют сегодня наиболее часто, однако и алюминиевые приобретаются в магазинах. Причиной тому стала невысокая стоимости алюминиевого провода, в отличие от медного. Рассмотрим преимущества медных кабелей и проводов.
- Если взять аналогичные по показателям проводимости проводники из меди и алюминия, то сечение медного провода или кабеля будет больше.
- Алюминиевые элементы имеют меньшую прочность, а вот медные можно многократно изгибать.
- Диаметр провода из меди всегда больше, чем из алюминия, поэтому они прослужат дольше.
- Медь в сравнении с алюминием, не окисляется, поэтому служит в разы дольше.
Сечение проводника показывает на токопроводимость, а так как медные провода имеют большее сечение, они более надежны. Именно поэтому, при выборе не стоит обращать внимание только на стоимость. Выбирать нужно с перспективой на будущее.
Как и чем измерить диаметр провода проволоки?
Зачастую любители не знают, как узнать сечение провода. Именно поэтому им приходится обращаться к специалистам, чтобы подобрать подходящий вариант. При покупке необходима таблица сечения провода, которая поможет подобрать подходящий к конкретной ситуации.
Диаметр кабеля или провода — это основной показатель для расчета его сечения. Чтобы его определить, можно использовать специальный микрометр. Предварительно его прогревают, удаляют ослабленный изоляционный материал. Для определения диаметра и сечения проводов такие манипуляции обязательны. Дело в том, что без прогрева, можно случайно удалить медь или алюминий, из-за чего точность измерения будет снижаться, особенно для тонкого провода-проволоки.
Второй способ измерить диаметр провода, в случае если нет микрометра – линейка. В случаях если проводник слишком тонкий, точность измерения будет невысокой. Далее, на жало отвертки нужно намотать 100 витков проволочного материала, который необходимо измерить.
Важно мотать их максимально близко друг к другу, без пробелов. После приложить линейку и полученный показатель разделить на 100. Диаметр провода по сечению также можно определить, используя специальную таблицу.
Ищем сечение провода по диаметру: формула
Наиболее частый вопрос от клиентов «как узнать сечение кабеля по диаметру». Оно рассчитывается по формуле, благодаря чему конечный вариант будет максимально точным. Чтобы узнать сечение провода, необходимо воспользоваться расчётом: где диаметр проводника возводят в квадрат, затем делят на 4 и умножают на чисто Пи – 3,14.
Предварительно расчет диаметра проводится вышеуказанными способами. В расчетах может помочь таблица сечения кабеля, в которой указывается итог, при наличии уже имеющихся параметров по формуле. Диаметр по сечению также можно определить, использовав формулу в обратном порядке.
О выборе марки кабеля для домашней электропроводки
Приобретать кабель нужно только у проверенного продавца, который работает с поставщиками качественного товара.
От этого зависит безопасность в доме. В зависимости от того, какого типа кабель необходим, можно выбрать разных производителей. К лучшим изготовителям таких материалов можно отнести:
- ООО «Камский кабель»;
- ГК «Москабельмет»;
- ООО «Рыбинскэлектрокабель»;
- АО «ЭКЗ»;
- АО «Иркутсккабель».
Важно также понимать, что иногда производители, стремясь сэкономить средства, могут делать диаметр меньше заявленного. Именно поэтому, чаще всего, лучшим вариантом будет подбор кабеля, немного большего диаметра. Такой вариант более дорогостоящий, однако поможет обезопасить помещение от нежелательных последствий.
При выборе материалов для проводки дома нужно быть особенно внимательным, подбирать сечение проводов, которое идеально подходило бы под потребности. От такого выбора зависит безопасность в помещении. Неправильно подобранное сечение кабеля по диаметру жилы может привести к:
Прежде чем выбрать марку кабеля, нужно определиться с тем, какой именно вариант изделия и для каких целей приобретается.
В процессе выбора нужно обратить внимание на ряд характеристик: материал, качество изоляции, площадь поперечного сечения проводника, количество жил, для каких целей он будет использован. Не забудьте так же предусмотреть подключение стиральной машины.
Важно при выборе знать, что согласно правилам, установка проводки с алюминиевыми жилами в жилом помещении запрещена. Медный материал более пластичный и прочный, прослужит долгие годы, при этом обезопасит жильцов. Более того, многожильные кабели и другие проводники более гибкие, поэтому их можно сгибать, и они не повредятся. Если говорить про укладку под штукатурку, то можно использовать и одножильные, даже если диаметр провода большой. Однако в случае, когда потребуется обматывать что-либо и загибать, такой вариант проводника будет непрактичен.
Таблица определения проводов в зависимости от их диаметра
Конечно же в магазине или на строительном рынке стоять и считать сечение неудобно. Для этого была разработана таблица сечения провода, которая помогает быстро проводить расчеты на месте.
| Диаметр провода или кабеля в мм | Сечение в мм2 |
| 0,8 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1 |
| 1,38 | 1,5 |
| 1,6 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
Это значительно упрощает процесс подбора кабеля или провода.
Работа с таблицей
Как определить сечение провода с помощью таблицы? Для того чтобы проверить показатели по готовым расчетам, нужно просчитать диаметр провода удобным способом. В столбцах таблицы видно, когда сечение проводника равно «N», диаметр соответствовать значению «P». Например, просчитано, что диаметр изделия 1,6 мм, смотрим в строчки таблицы, находим показатель и видим, что в таком случае его сечение равно 2,0.
Однако зачастую такой показатель завышен и фактический немного меньше. В таком случае, можно поискать проводник от другого производителя, иди же выбрать тот, где сечение проводника больше, для того чтобы компенсировать. Естественно, в этом случае стоимость кабеля будет выше, так как его размеры больше и проводимость лучше. Однако, нужно рассуждать с перспективой на будущее, ведь кабель маленького диаметра может быстро прийти в негодность и потребуется замены.
Как подобрать сечение, в зависимости от количества потребителей
Прежде чем разобрать этот вопрос, необходимо понять, что такое сечение кабеля. Сечение кабеля – это площадь среза жилы, по которой проходит ток. Чем больше потребителей в жилом помещении, тем большая нагрузка подается на провода. Важно помнить, что при прокладке кабеля в закрытых пространствах, стенах, трубах, нагрузки на такой проводник должны быть меньше, чем на тот, который установлен в комнате свободно. Теплопередача в стенах значительно ниже, чем на открытом воздухе.
Сечение кабеля и количество тока напрямую связаны, так как чем толще проводник, тем больший объем энергии через него проходит. Таким образом предварительно нужно определить сколько пользователей и какой количество приборов будут подключать к сети. Для этого потребуется расчет суммарной мощности помещения и соединение показателей с возможной проводимостью кабеля. Существует готовая таблица для кабелей из алюминия и меди.

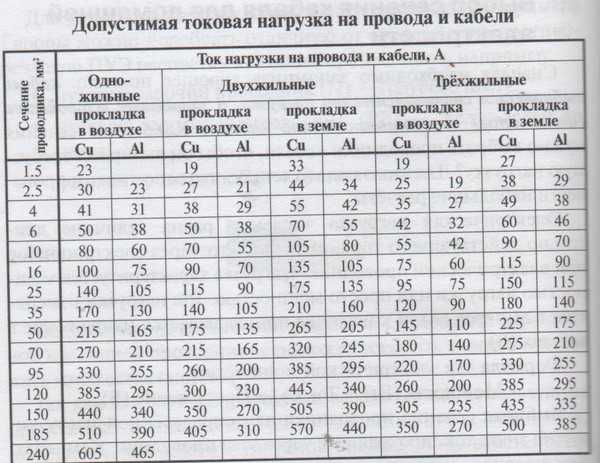

| Сечение проводника в мм2 | Медь | Алюминий | ||
| Ток в А | Мощность в Вт | Ток в А | Мощность в Вт | |
| 0.5 | 6 | 1300 | ||
| 0.75 | 10 | 2200 | ||
| 1 | 14 | 3100 | ||
| 1.5 | 15 | 3300 | 10 | 2200 |
| 2 | 19 | 4200 | 14 | 3100 |
| 2.5 | 21 | 4600 | 16 | 3500 |
| 4 | 27 | 5900 | 21 | 4600 |
| 6 | 34 | 7500 | 26 | 5700 |
| 10 | 50 | 11000 | 38 | 8400 |
| 16 | 80 | 17600 | 55 | 12100 |
| 25 | 100 | 22000 | 65 | 14300 |
Например, в кухне просчитана нагрузка от бытовых приборов в 5500 Вт.
Клиент желает приобрести медный провод. В таком случае смотрим в столбец «Мощность», находим максимально приближенный показатель. Видим, что при 5900 Вт, сечение кабеля должно быть не меньше 4. Специалисты рекомендуют брать с запасом, так как со временем бытовых приборов может стать больше, и проводка попросту не выдержит напряжения.
Советы от специалистов: как узнать сечение кабеля по диаметру и как выбрать?
Специалисты рекомендуют использовать таблицу сечений проводов для того, чтобы быстро выяснить диаметр и другие показатели. Это наиболее быстрый способ, так как все данные в ней расписаны по формуле, и точны. При выборе кабеля для жилого помещения рекомендуется прислушаться к ряду советов.
- Выбирать с перспективой на будущее, не обращая внимание на цену. От этого зависит безопасность и качество проводки. Лучшим вариантом будет покупка медных кабелей и проводов, так как они более пластичны, нормально реагируют на изгибы и могут иметь двойную изоляцию.
- Покупать изделия необходимо только у проверенных поставщиков и только новые, ведь от этого зависит долговечность электрической проводки дома. .Продавец, в свою очередь, должен иметь сертификаты на товар. Лучшим вариантом будет обращение к специалистам для консультации, ведь они взаимодействуют с продавцами регулярно и знают у кого можно найти качественный товар.
- При выборе стоит обращать внимание на сечение провода, размер которого напрямую зависит от того, какое количество тока будет через проводник проходить.
- При подборе стоит использовать таблицу соотношения мощности к диаметру провода. Посчитав приблизительное количество Вт от электроприборов, можно подобрать подходящий вариант.
- Просчитав общую мощность приборов, сечение и диаметр проводника нужно подбирать с запасом, так как количество электроники в доме со временем может возрасти.
- Некоторые производителем экономят на материале, поэтому фактическое сечение может быть меньше заявленного. В таком случае лучшим вариантом будет брать диаметр кабеля больше, чтобы избежать негативных последствий в виде перегорания, оплавления, пожаров, перебоев энергии.
.Продавец, в свою очередь, должен иметь сертификаты на товар. Лучшим вариантом будет обращение к специалистам для консультации, ведь они взаимодействуют с продавцами регулярно и знают у кого можно найти качественный товар.
Ориентируясь в данном вопросе, удастся сделать проводку для дома безопасной и мощной, не беспокоясь о ее исправности долгие годы. Именно качественный вариант от проверенного производителя поможет сделать все в соответствии с правилами.
Видео инструкция: как узнать сечение кабеля по диаметру
Диаметр провода по сечению можно рассчитать с помощью просчитанных данных в таблице. Однако новичкам может быть сложно разобраться в формулах и способах просчета показателей самостоятельно. Способ подробно показан в видеоматериале.
Как замерять сечение проводафото, видео, формулы для расчета диаметра провода и площади поперечного сечения
Автор Aluarius На чтение 6 мин. Просмотров 436 Опубликовано
Содержание
- 1 Расчет сечения
- 1.1 Плотность тока
- 2 Заключение по теме
Когда появляется необходимость провести электрическую проводку в новом доме или сделать замену старой, то чаще всего неопытные электрики сталкиваются с проблемой подбора самого кабеля.
То есть, какой он должен быть, из какого материала и какого сечения. Для этого существует таблица сечения проводов, которую можно найти в интернете. Но что делать если доступа к мировой паутине нет, то есть, вы за городом, возводите свой собственный дом, а в поселке с интернетом проблемы. Выход один – самостоятельно подобрать сечение провода, сделав несколько математических выкладок, даже в уме.
Итак, начать надо с пояснения, что электрический ток, проходящий по электрическому кабелю с определенной мощностью, выделяет некоторое количество тепла. И если мощность будет достаточно большой, то изоляция провода может не выдержать тепловой энергии. Она просто расплавится, а это стопроцентное короткое замыкание между двумя жилами, расположенными в одном кабеле. И хорошо, если сработает автоматический выключатель в распределительном щите, который предотвратит возгорание.
То есть, протекающий по проводам ток зависит от нагрузки в сети. Поэтому формула тока такова:
I=P/U, где
- I – сила тока;
- P – потребляемая мощность;
- U – напряжение.
Но сам ток также зависит от сопротивления кабеля. И чем оно больше, тем труднее току проходить по жилам провода (объяснения по-простому). Поэтому данный показатель необходимо обязательно учитывать, определяя сечение провода. Сопротивление зависит от сечения кабеля, от его длины и материала, из которого изготовлен. Если говорить о частном домостроении, то длину кабеля можно в расчет и не брать, слишком небольшие участки в схеме разводки дома. А вот материал и сечение играют важную роль.
Расчет сечения
Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:
S=πd²/4=0,8d².
То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².
Внимание! Чем больше сечение провода, тем большую токовую нагрузку он может нести.
Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.
Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка. В чем разница?
Все дело в том, что внутренняя проводка (скрытая) создает условия, при которых провод оказывается в замкнутом пространстве. То есть, нагреваясь, он не отдает тепло воздуху, который его окружает. А, значит, перегревается быстрее и больше. А это, в свою очередь, снижает ресурс эксплуатации и создает условия быстрого выхода из строя.
То есть, в такой проводке необходимо использовать провода сечением чуть больше, чем по номиналу.
Плотность тока
Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате.
Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:
d=1,1*√I/Ip, где Ip – плотность тока.
Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.
Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.
Площадь круга| Материал | Медь | Алюминий |
| Скрытая проводка | 6 А/мм² | 4 |
| Открытая проводка | 10 | 6 |
Как мы и говорили выше, медь в данном случае предпочтительнее.
Давайте рассмотрим один простой пример расчета. Вводные данные:
- Провод медный.
- Открытая проводка.
- Нагрузка на кабель 2,2 кВт.
Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.
Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.
В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше.
То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.
- Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
- Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
- В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.
Заключение по теме
Итак, к чему мы пришли? Создавая таблицу сечения проводов в своем собственном доме, вы просто обеспечиваете себе безопасность, связанную с эксплуатацией электрической сети дома. Плюс облегчаете себе работу, когда дело дойдет до замены или ремонта.
Основы электрических кабелей для домовладельцев | Семейный мастер на все руки
Прежде чем приступить к следующему проекту домашней проводки, вооружитесь базовой информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.
Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.
1 / 11
Семейный мастер на все руки
Типы электрических кабелей: основы
Проходы для проводов и кабелей в вашем домашнем центре могут быть довольно запутанными. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.
2 / 11
Family Handyman
Кабель и провод
Люди часто используют эти термины как синонимы, но есть разница:
- Кабель — это сборка из двух или более проводов в одной оболочке.
- Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.
3 / 11
Калибр проводов
Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.
Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.
Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.
4 / 11
Семейный мастер на все руки
Кабель по номерам
Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.
Например, в 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.
5 / 11
Цветовая маркировка внешней оболочки
Цвет внешней оболочки кабеля говорит о толщине провода внутри оболочки, а также о силе тока в цепи.
Белый = 14-го калибра, 15-амперная цепь
Желтый = 12-го калибра, 20-амперная цепь
Оранжевый = 10-го калибра, 30-амперная цепь
Black . = провод калибра 8 или 6, цепи на 45 или 60 ампер. Проверьте маркировку оболочки для определения калибра и характеристик цепи.
СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.
6 / 11
April Cat/Shutterstock
Не все кабели имеют цветовую кодировку
Цветовая маркировка оболочки кабеля началась в 2001 году и до сих пор является добровольной.
Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.
Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут вызвать короткое замыкание, поражение электрическим током и даже пожар.
7 / 11
Цветовая маркировка проводов
Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:
ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.
БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода возвращают ток к панели, замыкая цепь.
ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электроэнергии.
8 / 11
NM-B — неметаллический кабель
Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.
14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.
14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.
12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.
12-3 То же применение, что и 12-2, с добавлением трехпозиционных выключателей и разделенных цепей розеток.
9 / 11
Семейный мастер на все руки
UF – подземный кабель питания
UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе. Он должен быть защищен от физического повреждения кабелепроводом в том месте, где он выходит из земли и подвергается воздействию.
10 / 11
Семейный мастер на все руки
MC — кабель в металлической оболочке
Кабель MC обычно используется в незавершенных участках, где в противном случае кабель был бы оголен и подвержен физическому повреждению. Его также иногда используют внутри стен. Голый алюминиевый провод находится в постоянном контакте с металлической оболочкой.
Комбинация алюминиевого провода, оболочки и металлических коробок заземляет цепь.
11 / 11
Многожильный провод по сравнению с одножильным
Многожильный провод более гибкий, чем сплошной. Если вы протягиваете провод через кабелепровод, многожильный провод облегчает обход углов и изгибов кабелепровода. Однако, если ситуация требует проталкивания проводов через кабелепровод, вам следует использовать сплошную проволоку.
Первоначально опубликовано: 04 февраля 2021 г.
Брэд Холден
Брэд Холден, помощник редактора The Family Handyman, занимается изготовлением шкафов и мебели уже 30 лет. За это время он проглотил столько щепок и проглотил столько опилок, что практически сделан из дерева.
Руководство по калибру проволоки
Проволока бывает разной толщины, т. е. калибра, каждый из которых подходит для разных целей. Например, проволока для рукоделия тонкая, чтобы ее можно было сгибать, формировать и скручивать в ювелирные изделия и другие изделия ручной работы.
В следующем руководстве мы даем обзор того, что такое калибры проводов, почему они важны, основные соображения и доступные стандартные размеры, чтобы помочь профессионалам отрасли выбрать правильный калибр проводов для своего применения.
Что такое провода?
Калибр проволоки относится к ее толщине. Каждый калибр представлен числом, причем меньшие числа представляют собой более толстые провода, а более высокие числа обозначают более тонкие провода.
American Wire Gauge (AWG) — это стандартный метод измерения и определения толщины кабеля, разработанный в США для электропроводящих проводов. Он подходит для указания калибров круглых и одножильных проводов из цветных металлов. Поскольку толщина провода влияет на его электрические свойства (например, сопротивление и грузоподъемность), знание калибра провода позволяет специалистам отрасли быстро и легко определить, подходит ли он для конкретного применения. Эти знания также могут передаваться между различными сторонами, например, от производителя к потребителю.
Электромеханическая сборка > Жгут проводов и кабельная сборка >> Есть вопросы? Свяжитесь с нами сегодня>
Соображения относительно калибров проводов
При выборе электропроводящего провода для применения калибр является важным фактором при проектировании. Тем не менее, правильный калибр зависит от множества факторов. Например, электрические цепи с более высокой номинальной силой тока требуют более толстых проводов, чтобы выдерживать нагрузку без чрезмерного накопления тепла. Использование проводов, слишком тонких для указанной силы тока в цепи, может привести к повреждению провода или воспламенению. Чтобы избежать этих проблем, необходимо определить общую силу тока системы — путем расчета влияния запланированной нагрузки, подключенной нагрузки и длины цепи — и выбрать подходящий для нее провод.
Взаимосвязь между калибром проволоки и другими техническими спецификациями
Калибр проволоки дает больше, чем информацию о ее толщине. Учитывая его калибр, профессионалы отрасли могут определить следующее о конкретном проводе:
- Диаметр. Калибр проволоки варьируется от малых до высоких значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
- Район. Площадь поперечного сечения круглых проводов можно рассчитать по формуле A= πr2, где r соответствует половине диаметра. Площадь поперечного сечения проволоки удваивается каждый раз, когда она опускается на три уровня (например, у проволоки шестого калибра площадь поперечного сечения в два раза больше, чем у проволоки 9-го калибра).
- Футов за фунт. футов на фунт означает количество футов проволоки, необходимое для достижения веса в один фунт. (например, для провода AWG 4 требуется 7,918 фута, а для провода AWG 40 — 34,364 фута. )
- Сопротивление (Ом на 1000 футов). Электрическое сопротивление провода зависит от его длины и толщины. Более длинные провода обеспечивают большее сопротивление, чем более короткие провода. Учитывая два провода одинаковой длины, более толстый провод будет иметь меньшее сопротивление, чем более тонкий провод. (например, при 25 °C провод AWG 4 имеет сопротивление 0,2485 Ом на расстоянии 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом на расстоянии 1000 футов.)
- Допустимый ток (амперы). Допустимый ток — это мера величины тока, которую провод может безопасно пропускать. Поскольку провода меньшего сечения (например, AWG 4) толще, они могут вместить больше электронов, чем провода большего сечения (например, AWG 40).
Калибр проволоки варьируется от малых до высоких значений, при этом меньшие числа относятся к меньшим диаметрам, а большие числа соответствуют большим диаметрам. Например, AWG 4 имеет диаметр 0,2043 дюйма, а AWG 40 — 0,0031 дюйма. Диаметр удваивается каждый раз, когда калибр уменьшается на шесть уровней (например, проволока трех калибров имеет двойной диаметр по сравнению с проволокой девяти калибров).
)Применение проводов разного сечения
Поскольку каждое сечение проводов имеет разные физические и электрические свойства, они, как правило, подходят для разных целей. Более тонкие калибры обычно находят применение в более легких приложениях, в то время как более толстые калибры используются для тяжелых условий эксплуатации.
Некоторые распространенные варианты использования проводов разного калибра описаны ниже:
Калибр 4…………………………………………………………………. печи и большие нагреватели
Калибр 6………………………………………………………………….. кухонные варочные панели и плиты
Калибр 10………………………………………… сушилки для белья, большие кондиционеры и водонагреватели
Калибр 12…………………………………………………… ……. жилые розетки и небольшие блоки переменного тока
Калибр 14……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………. ………………………………….. удлинители маломощные
Калибр 18………………………………………………………… низковольтное освещение и шнуры
Таблица размеров проводов
Американские стандарты сечения проводов варьируются от 0000 (до 302 ампер) до 40 (до 0,0137 ампер). Большинство бытовых и коммерческих требований к проводке варьируются от 2 (9максимум 5 ампер) или от 3 (максимум 85 ампер) до 14 (максимум 15 ампер).
В таблице ниже представлены все размеры кабелей AWG и их уникальные свойства.
Партнер компании Precision Manufacturing Company по производству высококачественных проводов
Выбор правильного провода, в том числе в отношении сечения, важен для обеспечения правильной работы электрической или электронной системы. Однако определить, какой из них подходит для конкретного приложения, может быть непросто. В таких ситуациях компания Precision Manufacturing готова помочь. Обладая более чем пятидесятилетним опытом работы с проводами и кабелями, у нас есть навыки и знания, чтобы помочь с любыми проводами или кабелями.
Для получения дополнительной информации о наших возможностях или помощи в выборе провода для вашего применения свяжитесь с нами или запросите предложение сегодня.
Какой размер мне нужен
Возможно, вы уже знаете, что такое манометр и как он работает. Если вы этого не сделаете, у нас есть много полезных разделов ниже по этой теме, чтобы понять, почему вы должны выбрать правильный продукт для ваших электрических потребностей.
Прокрутите вниз, если хотите ознакомиться с таблицей NEC для усилителей с сечением проводов, которую мы включили.
Торопитесь? Рекомендации по покупке через нашу таблицу размеров проводов
Мы потратили более 20 часов на изучение производителей и обзоры, чтобы разработать этот список продуктов. Список гарантирует, что вы получите правильные удлинители и автоматические выключатели. Любой продукт должен быть рассчитан на то, чтобы выдерживать электрический ток, который вы будете пропускать через него. Продукты были выбраны на основе Национального электрического кодекса. Это стандарт безопасности, используемый профессионалами. Копия таблицы размеров электрических проводов приведена ниже.
| 10 футов | 25 футов | 50 футов | 100 футов | Мультирозетка | |
| Удлинитель на 20 А (калибр 12) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| Удлинительный шнур на 30 А (калибр 10) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| Удлинительный шнур 40 А (калибр 8) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | |
| Удлинитель на 50 А (калибр 6) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| Количество ампер | Однополюсный | Двухполюсный | Трехполюсный |
| 20 | Рекомендация | Рекомендация | Рекомендация |
| 30 | Рекомендация | Рекомендация | Рекомендация |
| 40 | Рекомендация | Рекомендация | Рекомендация |
| 50 | Рекомендация | Рекомендация | Рекомендация |
| 60 | Рекомендация | Рекомендация | Рекомендация |
| Манометр | 10 футов | 25 футов | 50 футов | 100 футов | 500 футов |
| #12 (20 А) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| #10 (30 А) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| #8 (40 А) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| #6 (50 А) | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
| #4 (60 А) 902:30 | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт | Проверить продукт |
Содержание
- Спешите? Рекомендации по покупке
- Полезное правило: Каковы правильные размеры проводов для обслуживания и выключателей на 20, 30, 40, 50 и 60 А?
- Таблица токов и калибров проводов AWG от NEC 310. 16
- Итак, в чем же дело?
- Правильный выбор
- Что произойдет, если вы используете слишком маленький?
- Выбор автоматического выключателя
- Автоматические выключатели
- Сколько ампер может выдержать 12 AWG?
- Сколько нужно, чтобы выдержать 20 ампер?
- Сколько нужно, чтобы выдержать 25 ампер?
- Какой размер провода нужен для 50 ампер?
- Сколько нужно, чтобы выдержать 30 ампер?
- Сколько нужно, чтобы выдержать 40 ампер?
- Примите участие в путешествии по Атлантике.
Полезное правило: Каковы правильные размеры проводов для обслуживания и выключателей на 20, 30, 40, 50 и 60 А?
Какой провод мне нужен для различных требований к емкости? Эмпирическое правило, которого обычно придерживаются технические специалисты, заключается в том, что для 30-амперного автоматического выключателя подходит провод калибра 10. Для 40 ампер, нужен провод 8-го калибра. Для 20 ампер понадобится провод 12 калибра . Для 60 ампер правильный размер провода 4 . Правильный размер провода для 50 ампер — это 6 как для вашего выключателя, так и для цепи. Однако есть определенные важные предположения, на которые опирается это эмпирическое правило. Мы расширим их в оставшейся части этой статьи.
Когда вы начнете сравнивать с приведенной ниже диаграммой, вы увидите, что эти цифры занижены. Лучше взять более безопасный вариант, даже если он может быть дороже. Прокрутите вниз до нашей полной таблицы размеров проводов NEC, чтобы найти соответствующие варианты для различных температур. Приведенный ниже просто суммирует основные рекомендации, основанные на температуре проводника не выше 140°F.
| Ground wire, service entrance, circuit, breaker size chart rating | ||
| Service or Feeder Rating, amps | Aluminum conductor, AWG | Copper conductor, AWG |
| 20 | #12 | 12 |
| 30 | #10 | 10 |
| 40 | #6 | 8 |
| 50 | #4 | 6 |
| 60 | #3 | 4 |
Диаграмма допустимой нагрузки проводов AWG и рейтинг калибра из NEC 310.
16Ищите в Интернете таблицу допустимой нагрузки проводов NEC (National Electric Code) и таблицы номинальных размеров. Это значения, которые нам удалось найти. Они показывают значения чуть более подробно, чем предыдущие диаграммы, согласно таблице NEC 310.16. Прокрутите вниз, если вам нужна более подробная диаграмма для стандартного типа.
Как видно из графика, 6 AWG — это безопасный выбор, если у вас есть источник питания 220 В, 50 А, который вам нужен. Калибр 12 — это правильный размер провода для ваших нужд 220 В 20 ампер. Независимо от того, ищете ли вы вариант для ваших потребностей в 1000 или 2000 Вт, эту таблицу используют профессионалы. Его также можно использовать для колонок и домашнего кинотеатра. Он обычно используется для светильников или субпанелей.
Будь то цепь или выключатель на 20, 30, 40, 50 или 60 А, таблица размеров проводов AWG поможет вам найти то, что вам нужно. Это самая точная таблица на этой странице, которую используют профессионалы.
| Aluminum, Amp Rating | Copper, Amp Rating | ||||
| Wire Gauge | 167°F | 194°F | 140°F | 167°F | 194°F |
| 14 | — | — | 20 | 20 | 25 |
| 12 | 20 | 25 | 25 | 25 | 30 |
| 10 | 30 | 35 | 30 | 35 | 40 |
| 8 | 40 | 45 | 40 | 50 | 55 |
| 6 | 50 | 60 | 55 | 65 | 75 |
| 4 | 65 | 75 | 70 | 85 | 95 |
| 3 | 75 | 85 | 85 | 100 | 110 |
| 2 | 90 | 100 | 95 | 115 | 130 |
| 1 | 100 | 115 | 110 | 130 | 145 |
| 1/0 | 120 | 135 | 125 | 150 | 170 |
| 2/0 | 135 | 150 | 145 | 175 | 195 |
| 3/ 0 | 155 | 175 | 165 | 200 | 225 |
| 4/0 | 180 | 205 | 195 | 230 | 260 |
| 250 | 205 | 230 | 215 | 255 | 290 |
| 300 | 230 | 255 | 240 | 285 | 320 |
| 350 | 250 | 280 | 260 | 310 | 350 |
| 500 | 310 | 350 | 320 | 380 | 430 |
| 600 | 340 | 385 | 355 | 420 | 475 |
| 750 | 385 | 435 | 400 | 475 | 535 |
| 1000 | 445 | 500 | 455 | 545 | 615 |
Подробная таблица ниже в этой статье предназначена для меди с номинальной температурой окружающей среды 60 ℃ или 140 ℉. Это то, что считается эталоном. Подходящий выбор для конкретной мощности будет меняться в зависимости от используемого провода и номинальной температуры окружающей среды. Если вы хотите найти размер провода 50 ампер при температуре окружающей среды 194°F, вы смотрите на диаграмму, чтобы увидеть калибр 6. Соответственно для 40 ампер, это калибр 8. Правильный размер провода на 60 ампер — это калибр 4 при температуре окружающей среды 140°F. Эти цифры предполагают, что вы собираетесь использовать алюминий.
В таких ситуациях важно подумать о том, из чего сделан проводник. Медь или алюминий являются материалами, используемыми для проводов. Точки подключения и рейтинг окружающей среды — это другие вещи, которые вы должны иметь в виду.
Высокие условия окружающей среды, такие как несколько проводников и допустимое падение напряжения, следует учитывать, чтобы избежать проблем.
Известно, что медь способна проводить больше электричества, чем алюминий. Он может выдержать больше при той же толщине, чем его алюминиевый аналог. Это означает, что если у вас есть медь 6 AWG и такая же из алюминия, медь будет пропускать через себя больший ток.
Электрические компоненты с более высокой номинальной температурой окружающей среды могут использоваться при более высоких требованиях к току. Вот почему медный провод сечением 14 AWG с номинальной температурой окружающей среды 60 ℃ или 140 ℉ подходит для выключателя на 15 ампер. Та же толщина, но с рейтингом температуры окружающей среды 90 ℃ или 194 ℉ можно безопасно использовать с прерывателем на 25 ампер.
Эти факторы делают выбор размера 30-амперного выключателя не таким простым, как кажется. Медь 10 AWG с номинальной температурой окружающей среды 60 ℃ или 140 ℉ — это то, что вам нужно из приведенной выше таблицы. Вы также можете использовать алюминий 10 AWG с номинальной температурой окружающей среды 90 ℃ или 194 ℉ и диаметром больше, чем эти два размера.
Можно получить электрический компонент с более высоким номиналом, чем рекомендуемый для автоматического выключателя. Тем не менее, вы никогда не должны использовать устройство с более низким рейтингом выключателя.
Так в чем же дело?
Это мера диаметра, которую вы будете использовать для различных измерений. Люди обычно ссылаются на калибр, а не на фактическую толщину. Номер относится к определенной толщине.
Чем больше число, тем меньше диаметр. Это может противоречить логике, но так оно и есть. Самый простой способ определить толщину провода, который у вас может лежать, — это использовать инструмент для определения толщины. Иногда указывается рейтинг. Иногда это не так.
Вы хотите использовать правильный диаметр. Диаметр определяет количество тока, которое может безопасно пройти через него, включая электрическое сопротивление. Использование неправильного размера может иметь серьезные последствия. Различные величины тока также потребуют различных диаметров.
Единицей измерения является AWG, самая популярная мера измерения в США, которая используется более чем в 65 странах. Другие меры включают SWG и IEC, Имперский стандартный калибр проводов. Его представила Британская торговая палата. Поскольку большинство наших читателей из Америки, в этой статье мы сосредоточимся на AWG.
Поскольку диаметр определяет количество электричества, которое может быть передано, не все диаметры подходят для каждой машины.
Правильный выбор
Когда вы осматриваете свой автоматический выключатель, сгоревший провод — это сюрприз, который вы не хотите получить. К счастью, этого сценария можно избежать, если вы знаете, что важна правильная мощность автоматического выключателя. Плохая новость заключается в том, что это то, что делают многие люди. Люди ошибочно полагают, что один провод ничем не хуже другого. Они пытаются выполнить подключения сами, вместо того, чтобы вызывать электрика.
Ко всему, что связано с выключателями, нужно относиться серьезно, потому что это связано с электричеством. Он включает в себя любые виды связи. Вы избежите любых опасностей, связанных с электричеством, и проблем, характерных для автоматических выключателей и неисправных соединений, если у вас есть правильные компоненты. Многие из этих проблем возникают из-за неправильного выбора и использования прерывателей. Важно знать правильную комбинацию выключателя и совместимых с ним проводов.
Возможно, вы не знаете, какой размер вашего 30-амперного выключателя для кондиционера или водонагревателя. Позвольте нам помочь вам понять основы.
Что произойдет, если вы используете слишком маленький?
Люди верят, что оба конца провода подходят к разъему. Они могут использовать его для своих соединений без проблем. К сожалению, это не относится к выключателям. Те, кто не знает о его важности, часто используют слишком маленькие провода для подключения своих выключателей. Они хотят сэкономить деньги, поскольку более тонкие продукты, как правило, дешевле. Отчасти это связано с тем, что используется меньше материала.
К сожалению, это приводит к дорогостоящим ошибкам.
Если вы используете на своем гидромолоте более крупные, это повлияет только на ваш бюджет. Это потому, что вы тратите больше, чем нужно, поскольку провода большего диаметра стоят дороже. Это не повлияет на ваш выключатель и не повредит его. Провод может выдерживать ток, протекающий через него.
Но если вы используете слишком маленький, может произойти следующее:
- Плавление – чем меньше провод, тем меньший ток он может выдержать и тем выше его сопротивление потоку энергии. Но если он слишком мал для вашего выключателя и его номинала, ток будет больше, чем он рассчитан. Так как они имеют высокое сопротивление, выделяется тепло. Этого в конечном итоге будет достаточно, чтобы расплавить его, если сила слишком сильна.
- Падение производительности – любой прибор или оборудование, подключенное к цепи с помощью слишком тонкого провода, не будет работать с максимальной эффективностью. Это связано с тем, что он получает лишь часть энергии, необходимой для работы с полной производительностью.
- Может повредить оборудование — помимо снижения производительности, использование меньшего диаметра может привести к повреждению оборудования. Неправильная подача электроэнергии может привести к их выходу из строя.
- Может вызвать возгорание — это худшее, что может случиться, когда он слишком мал, чтобы выдержать потребляемый им ток. Автоматические выключатели могут сработать вместе с другими мерами безопасности. Перегрузка может привести к пожару, если используется неправильный.
Этих сценариев можно избежать, если вы используете правильный тип автоматического выключателя.
Выбор автоматического выключателя
В идеале, электрические работы должны выполнять лицензированные электрики. Это также помогает лично знать о важных аспектах вашего автоматического выключателя, таких как наличие хорошего рейтинга для проекта. Чтобы выбрать правильный, профессионалы используют различные диаграммы в качестве ориентира.
В США стандартной считается диаграмма American Wire Gauge. Его обычно называют AWG. Также известная как Brown & Sharpe, AWG представляет собой систему, которая предписывает определенные диаметры одножильных круглых проводов. Вы услышите рейтинг, называемый калибром, используемым в качестве электрических проводников. Емкость — это максимальный ток, с которым он может безопасно работать.
Обратите внимание, что система нумерации AWG напрямую не отражает фактический размер. Чем выше номер AWG, тем тоньше или меньше он. Чем он тоньше, тем на меньшую мощность он рассчитан. 2 AWG может нести больший ток, чем 14-номинальный.
Вы можете использовать следующую таблицу, чтобы лучше понять ее и определить диаметр номера AWG. Если вы ищете размеры проводов на 20, 30, 40 или 50 ампер, приведенная ниже таблица поможет вам:
2043 03196 00562Как вы можете видеть, наибольшим по диаметру является 0000. Наименьшим является 40. Это означает, что 0000 имеет большую емкость, чем тот, у которого 40-рейтинг. Это также означает, что 0000 пропускает через себя больше энергии.
Автоматические выключатели
Что такое автоматический выключатель?
Этот защитный выключатель автоматически прерывает подачу электроэнергии при обнаружении перегрузки или короткого замыкания. Он отключает или «разрывает» электрический ток, чтобы защитить остальную часть электрооборудования от электрического пожара. Поэтому очень важно иметь хороший совместимый выключатель, установленный в вашем доме или на рабочем месте.
Какие существуют типы?
В электрических цепях используются три основных типа — стандартные, GFCI и AFCI. Рассмотрим их подробнее ниже:
Стандартный выключатель
Не зря они называются стандартными. Они самого простого типа и следят за протеканием тока внутри помещения. Его работа заключается в отслеживании тока, протекающего через устройства и провода. Всякий раз, когда устройство обнаруживает перегрузку или неисправность, оно полностью останавливает ток. Это делается для предотвращения плавления проводов и предотвращения несчастных случаев, таких как пожары.
Прерыватель цепи замыкания на землю
Этот тип более сложен и имеет больше полезных функций. GFCI включает в себя розетку со встроенным выключателем. Но самая важная функция, которую он выполняет, это защита от возгорания электропроводки из-за контакта с водой. По этой причине GFCI устанавливается на кухнях и в ванных комнатах. Ставится в местах с частым использованием воды.
Предположим, вы используете блендер на кухне, и контур переполняется из-за контакта с водой. Прерыватель внутри розетки сработает. Он немедленно остановит протекание всего тока, чтобы предотвратить любые опасности. Если что-то подобное происходит в вашем доме, вам следует проверить розетку у специалиста, прежде чем использовать ее снова.
Прерыватель цепи дугового замыкания
Это специальные устройства, предназначенные для прерывания тока. Это происходит, когда они ощущают дугу или всплеск электрического тока из-за поврежденной или изношенной проводки. Этот вид перенапряжения остается незамеченным в других стандартных выключателях. Это потому, что они реагируют на тепло, а не на внезапные скачки электрического разряда.
В соответствии с последними положениями Электрического кодекса наличие автоматических выключателей GFCI и AFCI на кухне и в прачечных является обязательным. Это место, где чаще всего случаются электрические пожары. Вы также можете установить выключатели AFCI в гостиной или спальне.
Комбинированный прерыватель цепи дугового замыкания
Это устройства с комбинированной мощностью защиты GFCI и AFCI. Они обнаруживают не только возникновение дуги из-за поврежденной проводки, но и контакт с водой. Они могут защитить как от дуги, так и от замыканий на землю. Установка автоматических выключателей CAFCI может сэкономить вам больше денег и обеспечить единовременную долговременную защиту вашего дома.
Регулярно проверяйте устройства GFCI и AFCI, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Вы также можете запланировать обслуживание и тщательно проверить свои электрические панели.
Теперь вы лучше понимаете отношения между различными частями уравнения. Пришло время определить, что подходит. Вы не обязательно должны быть лицензированным электриком. Вы все еще знаете некоторые вещи, о которых вам следует знать, чтобы обеспечить безопасность в вашем доме. По крайней мере, когда вы имеете дело с электричеством.
Если вы не знаете, где найти рейтинг, найдите номер на рукоятке отбойного молотка. Это максимальная мощность, которую он может выдержать.
Как только вы найдете рейтинг, вы сможете определить, какие электрические компоненты вам подходят. The most common ones and their corresponding ratings are:
| Wire Gauge (AWG Number) | Ampacity |
| 14 | 15 |
| 12 | 20 |
| 10 | 30 |
| 8 | 40 |
| 6 | 55 |
| 4 | 70 |
| 3 | 85 |
| 2 | 95 |
Сколько ампер может выдержать 12 AWG?
Ампер, которые могут работать с 12 AWG:
- 20 для меди с номинальной температурой окружающей среды 60 ℃ или 140 ℉, что является наиболее распространенным соединением.
- 25 для меди с номинальной температурой окружающей среды 75 ℃ или 167 ℉.
- 30 для меди с номинальной температурой окружающей среды 90 ℃ или 194 ℉.
- 20 для алюминия с номинальной температурой окружающей среды 75 ℃ или 167 ℉.
- 30 для алюминия с номинальной температурой окружающей среды 90 ℃ или 194 ℉.
Может ли провод калибра 8 выдержать 50 ампер?
В идеале провод 8 калибра должен выдерживать только около 40 ампер. Он может потреблять 50 ампер, но при этом может сильно нагреваться. Если вы хотите подключить 50-амперную нагрузку к проводу 8-го калибра, он должен быть толстым, чтобы не плавиться от тепла. Это необходимо, поскольку ток в 50 ампер приведет к тому, что он нагреется до 75 градусов по Цельсию.
Какой размер провода мне нужен для 40 ампер?
В идеале подходящим сечением провода на 40 ампер является провод калибра 8 или AWG8 для тока 40 ампер. Вам также потребуется калибр размера 8 из твердой меди для выключателя на 40 ампер. Кроме того, для 20 ампер требуется калибр 12 AWG. 6 AWG идеально подходит для 55 ампер, а 10 AWG — правильный размер провода 30 ампер. Эти измерения являются общими эмпирическими правилами для емкости. Следует перепроверить тип изоляции и материал провода. Перед покупкой проверьте толщину и другие факторы. Перед всеми электрическими установками вам также следует ознакомиться с Национальным электротехническим кодексом (NEC).
Что означают калибры проводов?
Вы много слышали о калибре и AWG, но что все это значит? Калибр проволоки — это просто причудливое название ее толщины. Калибр представлен цифрами, где чем больше цифра, тем она тоньше. В Соединенных Штатах стандартным методом измерения манометра является AWG. Благодаря этому стандарту становится проще сообщать о толщине между пользователями. Компании и производители используют его по всей Северной Америке.
Как определить сечение проволоки?
Проще всего посмотреть изоляцию провода. Как только вы найдете текст, посмотрите на последние несколько рисунков. Вы найдете размер AWG, если он указан. Если вы не можете найти это, перейдите к следующим шагам.
Начните с измерения диаметра одного провода. Это можно сделать с помощью линейки. Вы можете использовать прибор для измерения кабелепровода, доступный в ближайшем хозяйственном магазине, если он слишком тонкий. Помните, что вы будете измерять одну жилу в пучке, сгруппированном в один кабель.
После того, как вы измерили диаметр, умножьте полученное число само на себя. Полученный результат следует умножить на количество прядей. Полученная цифра называется значением CMA или Circular Mils. Как только вы получите значение CMA, все, что вам нужно сделать, это свериться с онлайн-таблицей. Сопоставьте CMA со значением AWG. И вуаля! У вас есть размер провода!
Прежде чем мы перейдем к основам чтения таблицы размеров проводов, давайте посмотрим, какие факторы влияют на калибр. Сколько тока он может нести, будет зависеть от различных факторов, таких как толщина и материал. Обшивка и изоляция также играют роль. Теперь давайте посмотрим на шаги, необходимые для чтения таблиц размеров проводов:
Необходимое время: 2 минуты.
Как читать таблицы размеров проводов?
- Определите, какая сила тока вам нужна
Как только вы рассчитаете, какая сила тока будет проходить через провода, вы сможете легко определить другие факторы. Мощность будет зависеть от размера вашей цепи и количества устройств и типов. Различные устройства требуют разного количества тока для их питания. Вам потребуется большая толщина и больше изоляции, чтобы не расплавить что-то тяжелое, например холодильник. - Определите, какой металл и изоляцию вы хотите
В первую очередь вы решите, хотите ли вы алюминиевую или медную проводку в своем доме. Преимущество алюминия в том, что он очень легкий и очень пластичный. Поэтому он идеально подходит для преодоления больших расстояний. Тем не менее, медь более популярна, потому что она довольно прочная и может проводить почти вдвое больший ток. Но имейте в виду, что медь приведет к сокращению большей части ваших сбережений. - Откройте онлайн-таблицу размеров проводов.
Теперь последний шаг: откройте любую онлайн-таблицу размеров проводов. Теперь найдите материал, который вы используете, и определите допустимую нагрузку, которую вы ищете для провода. Вы найдете соответствующее значение калибра в стандарте AWG с левой стороны. Это размер датчика, который вам нужен для вашего проекта.
Сколько нужно для работы с током 20, 25 и 30 и 35 ампер?
Эмпирическое правило гласит, что для подключения к 20-амперной сети вам потребуется как минимум провод калибра 12. Вы можете использовать AWG 10, но не 14. Мы по-прежнему рекомендуем вам обратиться к приведенной выше подробной таблице NEC, чтобы решить, какой из них выбрать.
Допустим, у вас есть выключатель на 35 ампер и провод 10-го калибра. Вам может быть интересно, может ли этот конкретный выдержать такой большой ток. Это возможно, но это будет зависеть от типа материала и его характеристик окружающей среды.
Медь 10 AWG с номинальной температурой окружающей среды 75 ℃, 167 ℉, 90 ℃ или 194 ℉ может выдерживать 35 ампер. Эквивалентный алюминиевый с рейтингом температуры окружающей среды 90 ℃ или 194 ℉ также может работать.
Если вам интересно, можно ли использовать дополнительные 12 AWG для выключателя на 25 ампер, это так. В меди его можно использовать, если его номинальная температура окружающей среды составляет 75 ℃, 167 ℉ или 90 ℃ или 194 ℉. Эквивалентный алюминиевый совместим, если его номинальная температура окружающей среды составляет 90 ℃ или 194 ℉.
Какой размер провода нужен для 50 ампер?
Глядя на нашу диаграмму выше, вы можете видеть, что это количество энергии не было включено. Тем не менее, мы по-прежнему обнаруживаем, что многие люди спрашивают, какой диаметр подходит. Правда в том, что 8 или 12 калибр с этим не справится. Сечение провода на 50 ампер в данном случае имеет калибр 6, учитывая те же условия, указанные ранее в статье. С другой стороны, вам нужен провод размером 4 для обслуживания или выключателя на 60 ампер.
Сколько нужно, чтобы выдержать 30 ампер?
Чтобы ответить на этот вопрос, необходимо принять во внимание отмеченные выше условия относительно температуры окружающей среды. Вы можете использовать провод размером 10 AWG для 30 ампер, но вы не можете использовать 12 или 14 AWG для такой мощности. Рассмотрим кабель 10/3 для розеток на 220 вольт, который является отличным вариантом для жилых помещений для силовой цепи такой силы. Он имеет провод заземления, а также 3 провода под напряжением.
Если вам нужно подключить что-то вроде выключателей света, вам понадобится провод 10/2. Это сделано для этой цели. Второе число относится к количеству проводов под напряжением. Он также содержит один для наземных целей. Поскольку между ними есть различие, вы должны знать, что вы питаете, чтобы получить правильные электрические компоненты.
В следующий раз, когда вы будете работать над подключением двухполюсного выключателя на 30 А, вы можете обратиться к этому руководству. Вы избежите серьезных ошибок, которые могут привести к серьезным последствиям. Если вы пытаетесь подключить что-то большее, например, двойную духовку, вы, вероятно, вместо этого смотрите на вариант 6/3 или 8/3. Они рассчитаны на более высокое потребление, чем 10/3.
Сколько нужно, чтобы выдержать 40 ампер?
Вам понадобится провод калибра 8 на 40 ампер. 10 AWG не сможет справиться с этим количеством.
Как установить автоматический выключатель?
Мы познакомили вас с автоматическими выключателями и датчиками. Давайте посмотрим, как установить автоматический выключатель, если вы решили заняться своими руками. Помните, что выполнять это нужно только под наблюдением лицензированного электрика, пока вы не научитесь делать это самостоятельно.
- Выключите основное питание.
Ни в одном из проводов панели не должно быть тока. Отключите основное питание, а затем откройте панель выключателя. Провода главного выключателя все еще будут под напряжением, поэтому важно проверить их и убедиться в отсутствии тока в целях безопасности. Как только это будет сделано, вы можете начать процесс.
- Прикрутите кабельный зажим.
Если вы хотите установить новый выключатель, вам понадобится новый кабельный зажим. Используйте молоток на заглушке и освободите место для нового кабельного зажима. Найдите новый провод и протяните его через панель к зажиму.
- Установите заземляющий провод.
Прикрепите провод заземления к шине заземления. Это следует делать с осторожностью, так как это единственное устройство без изоляции и, таким образом, несет больше рисков для безопасности.
- Подсоедините нейтральный провод.
Далее нулевой провод необходимо подключить к нулевой шине. Это можно легко сделать, если просто снять немного изоляции вокруг конца провода. Вставьте этот наконечник в шину и затяните его.
- Установка автоматического выключателя
Найдите винт в нижней части выключателя. Прикрепите последний черный провод под этим винтом. Когда это будет сделано, затяните винт и крепко держите его. Сзади есть выступы, которые можно использовать для правильного выравнивания.
- Выбить нокауты.
Теперь вы можете безопасно разместить заглушки над вновь установленным автоматическим выключателем. Это обеспечит их тщательное экранирование.
Меры безопасности для всех типов
Выполнение работ по ремонту электрооборудования всегда следует доверять профессионалу. Возможно, вы новичок в этой области. Вот несколько советов, которые вы всегда должны помнить при работе с промышленными или коммерческими выключателями.
- Никогда не забывайте отключать главный выключатель.
Здесь полезно следовать процедуре блокировки/маркировки или протоколу LOTO. Протокол LOTO включает следующие восемь шагов безопасности:
- Хорошая подготовка и обучение. Все, кого затронет останов, должны быть соответствующим образом проинформированы и обучены обращению с опасными источниками энергии.
- Сообщите затронутому персоналу. Все лица, находящиеся на объекте, затронутые отключением/блокировкой, должны быть уведомлены о времени и причинах отключения.
- Отключить оборудование. Все ручные рабочие процедуры должны выполняться для своевременного и безопасного отключения работающего оборудования.
- Изолировать источники и источники питания. Это будет означать, что любые клапаны, подающие питание на оборудование и машины, должны быть временно отключены.
- Блокировка всех источников питания. Это может означать физический замок, чтобы никто не мог получить доступ к оборудованию или физически включить его во время отключения.
- Высвободить накопленную энергию. Некоторое оборудование содержит воздух, энергию или электрический заряд, который необходимо высвободить.
- Дважды проверьте процесс LOTO. Это означает, что все вышеперечисленные шаги выполнены и отмечены в контрольном списке.
- Управление ЛОТО. Должен быть назначен соответствующий персонал для контроля и обеспечения отключения. Все это время ведутся ремонтные работы.
Следование этому протоколу LOTO касается не только автоматических выключателей. Это обычная практика, которой следуют при крупных работах по техническому обслуживанию электрооборудования на любом заводе или в промышленной зоне.
- Ношение защитной одежды
Электрики всегда должны носить защитное снаряжение при работе с автоматическими выключателями или любым электрическим оборудованием. Он включает в себя средства индивидуальной защиты, такие как костюмы СИЗ и защитные очки.
- Убедитесь, что все компоненты совпадают друг с другом.
Соедините проводку с приборами и распределительными щитами и убедитесь, что она соответствует требованиям нагрузки.
- Берегите руки!
Даже если питание отключено, главная шина и другие детали могут оставаться горячими. Обеспечьте достаточное время между отключением и обслуживанием, чтобы шина остыла. Даже проводники могут иметь избыточный электрический заряд, поэтому с ними следует обращаться только после надлежащих процедур изоляции.
- Считай свои инструменты.
Инструменты, провода и другие фитинги должны быть тщательно пересчитаны до и после технического обслуживания. Это гарантирует, что при установке не будут использоваться поврежденные детали. Подсчет инструментов гарантирует, что внутри панели управления и распределительного устройства ничего не останется во время работ по техническому обслуживанию.
- Техническое обслуживание
Ваш автоматический выключатель необходимо регулярно обслуживать, чтобы продлить срок его службы и обеспечить его правильную работу. Вы можете воспользоваться пакетами ежегодного обслуживания и убедиться, что вашей системе уделяется достаточно внимания и заботы. Это может обеспечить бесперебойную работу всего вашего завода или рабочего места.
- Соответствие требованиям правил
При установке любых новых электрических деталей важно проверить, соответствуют ли они местным стандартам электрооборудования. Рекомендации Национальной ассоциации производителей электротехники (NEMA) или Института инженеров по электротехнике и электронике (IEEE) великолепны. У них есть процедуры контроля, которые помогут вам установить стандарты обслуживания электрооборудования на вашем рабочем месте.
- Только подходящий человек для этой работы
Мы не можем не подчеркнуть этого. Обязательно наймите квалифицированного и опытного техника или электрика. Ни при каких обстоятельствах работнику не разрешается обращаться с электрическими панелями. Работа с электричеством и током может оказаться опасной. Все приведенные выше меры предосторожности должны быть прочитаны и тщательно соблюдены.
Соблюдение этих советов может обеспечить вам и вашей семье или коллегам длительную защиту от пожара или поражения электрическим током. Всегда лучше запастись мерами профилактики, чем потом жалеть!
Примите участие в путешествии по Атлантике.
Несмотря на то, что наш веб-сайт относительно небольшой, мы ежедневно привлекаем на платформу множество людей. Нам нравится верить, что это потому, что мы уделяем много внимания и времени созданию высококачественного контента. Если вы хотите стать частью этого путешествия, мы будем рады видеть вас! Мы постоянно расширяем наше предложение на сайте.
Это только начало пути, так как нас ждет гораздо больше. Мы рекомендуем вам ознакомиться с остальными разделами сайта и добавить в закладки те части, которые могут показаться вам интересными. Если вы готовы поделиться этими ресурсами с другими людьми, которых вы знаете, мы также будем рады этому жесту! Наконец, мы надеемся, что вы узнали то, ради чего пришли сюда.
Таблица преобразования американского калибра проводов
Американские калибры проводов (AWG) представляют собой стандартный набор размеров для проводов — чем меньше калибр провода, тем больше диаметр в дюймах или миллиметрах, и наоборот. Обратитесь к этой таблице преобразования калибров проволоки в США, чтобы определить правильный размер проволоки для заказа.
Нужна молибденовая, вольфрамовая, танталовая или ниобиевая проволока? Воспользуйтесь нашим калькулятором размера и веса, чтобы быстро рассчитать стоимость вашего заказа.
| Датчик № | Дюймы | Миллиметры |
|---|---|---|
| 7/0 | 0,651300 | 16,54 |
| 6/0 | 0,580049 | 14,73 |
| 5/0 | 0,516549 | 13.12 |
| 4/0 | 0,460000 | 11,68 |
| 3/0 | 0,409642 | 10.40 |
| 2/0 | 0,364797 | 9.266 |
| 1/0 | 0,324861 | 8.251 902:30 |
| 1 | 0,289297 | 7,348 |
| 2 | 0,257626 | 6. 544 |
| 3 | 0,229423 | 5.827 |
| 4 | 0,204307 | 5.189 |
| 5 | 0,181941 | 4.621 |
| 6 | 0,162023 | 4.115 |
| 7 | 0,144285 | 3,665 |
| 8 | 0,128490 | 3,264 |
| 9 | 0,114424 | 2,906 |
| 10 | 0,101897 | 2,588 |
| 11 | 0,0 | |
| 2,305 | ||
| 12 | 0,080808 | 2,053 |
| 13 | 0,071962 | 1,828 |
| 14 | 0,064084 | 1,628 |
| 15 | 0,057068 | 1.450 |
| 16 | 0,050821 | 1.291 |
| 17 | 0,045257 | 1.150 |
| 18 | 0,040303 | 1,024 |
| 19 | 0,035891 | 0,9116 |
| 20 | 0,031961 | 0,8118 |
| 21 | 0,028462 | 0,7229 |
| 22 | 0,025347 | 0,6438 |
| 23 | 0,022572 | 0,5733 |
| 24 | 0,020101 | 0,5106 |
| 25 | 0,017900 | 0,4547 |
| 26 | 0,015941 | 0,4049 |
| 27 | 0,014196 | 0,3606 |
| 28 | 0,012641 | 0,3211 |
| 29 | 0,011258 | 0,2860 |
| 30 | 0,010025 | 0,2546 |
| 31 | 0,008928 | 0,2268 |
| 32 | 0,007950 | 0,2019 |
| 33 | 0,007080 | 0,1798 |
| 34 | 0,006305 | 0,1601 |
| 35 | 0,005615 | 0,1426 |
| 36 | 0,005000 | 0,1270 |
| 37 | 0,004453 902:30 | 0,1131 |
| 38 | 0,003965 | 0,1007 |
| 39 | 0,003531 | 0,08969 |
| 40 | 0,003145 | 0,07988 |
| 41 | 0,002800 | 0,07112 |
| 42 | 0,002494 | 0,06335 |
| 43 | 0,002221 | 0,05641 |
| 44 | 0,001978 | 0,05024 |
| 45 | 0,001761 | 0,04473 |
| 46 | 0,001568 | 0,03983 |
| 47 | 0,001397 | 0,03548 902:30 |
| 48 | 0,001244 | 0,03160 |
| 49 | 0,001108 | 0,02814 |
| 50 | 0,000986 | 0,02504 |
| 51 | 0,000878 | 0,02230 |
| 52 | 0,000782 | 0,01986 |
| 53 | 0,000697 | 0,01770 |
| 54 | 0,000620 | 0,01575 |
| 55 | 0,000552 | 0,01402 |
| 56 | 0,000492 | 0,01250 |
| 57 | 0,000438 | 0,01113 |
| 58 | 0,000390 | 0,00991 |
| 59 | 0,000347 | 0,00881 |
| 60 | 0,000309 | 0,00785 |
↑ вверх ↑
Нужна дополнительная техническая информация?
Загляните на нашу страницу с техническими характеристиками тугоплавких металлов, чтобы получить подробную информацию о молибдене, вольфраме и тантале, включая химическую активность, сравнительные рейтинги обрабатываемости, данные по радиационному экрану, температуры плавления, плотности, тепловое расширение и другие важные свойства.
Посетите нашу страницу с паспортами безопасности материалов (SDS) для получения важной информации о безопасности в отношении молибдена, вольфрама, тантала и ниобия, включая данные о пожарной опасности, процедурах разлива или утечки, а также информацию о специальной защите.
Получите быстрое предложение!
На протяжении более 60 лет компания Rembar поддерживает обширный перечень тугоплавких металлов и сплавов для снабжения производителей аэрокосмической, военной, полупроводниковой, стекольной, химической промышленности и медицинского оборудования, а также ряда других отраслей.
От прототипов до готовых проектов и обеспечения качества — наши опытные инженеры могут сотрудничать с вашей командой, чтобы в кратчайшие сроки воплотить в реальность ваше видение производства, поддерживая при этом высочайший уровень качества.
быстрая цитата
Есть вопрос?
Будем рады ответить на любые ваши вопросы.
Свяжитесь с нами
Размеры проводов и общие области применения
Знание сечения проводов в вашем доме или офисе может не обязательно вас интересовать, но, как и во всем остальном, базовые знания могут быть полезны. Проводка всегда должна быть предоставлена профессиональным, лицензированным электрикам, но вам, возможно, придется покупать расходные материалы, а знание размеров проводов позволит вам быстро найти то, что вам нужно.
Калибр проволоки относится к толщине — чем толще проволока, тем меньше калибр. Более высокие номера калибра соответствуют более тонким проводам. Каждая из этих толщин лучше подходит для разных целей. Подумайте, например, о проволоке для рукоделия. Он должен быть тонким, чтобы сгибаться, формироваться и скручиваться, чтобы поддерживать изготовление украшений или любые другие поделки.
В США существует стандартный метод измерения и определения толщины кабеля, известный как American Wire Gauge или AWG . Это применимо к электропроводным, круглым и сплошным проводам, изготовленным из цветных металлов. Причина, по которой размеры провода так важны, заключается в том, что толщина влияет на электрические свойства провода, такие как сопротивление или грузоподъемность.
Как правильно выбрать сечение проволоки?
Как упоминалось выше, калибр является важным фактором, который следует учитывать при покупке электропроводящего провода для конкретного применения. Но правильный датчик зависит от нескольких факторов, таких как номинальная сила тока в цепях. Более высокие номиналы требуют более толстых проводов, чтобы выдерживать нагрузку и не нагреваться. Если провода слишком тонкие для силы тока, они могут выйти из строя или даже воспламениться.
Чтобы избежать таких проблем, прежде чем искать правильные размеры проводов, вы должны знать общую силу тока вашей системы. Электрик должен быть в состоянии помочь в этом, рассчитав планируемую нагрузку, подключенную нагрузку и длину цепи. Затем вы можете выбрать провод, который подходит для этого.
Хотя калибр — это число, которое относится к толщине проволоки, оно также помогает предоставить информацию о других технических характеристиках. Например, существует зависимость между сечением провода и его диаметром. То же самое касается сопротивления или емкости. Ознакомьтесь ниже с информацией, которую вы можете определить, зная сечение провода:
- Диаметр — меньшее сечение проволоки имеет больший диаметр, а большее число соответствует меньшему диаметру. Например, AWG 40 имеет диаметр 0,0031 дюйма, а AWG 4 — 0,2043 дюйма. Диаметр удваивается с уменьшением калибра на каждые шесть уровней, а это означает, что проволока трех калибров имеет вдвое больший диаметр, чем проволока девяти калибра.
- Площадь – формула A= πr2 помогает рассчитать площадь поперечного сечения круглых проводов, где r представляет собой 1/2 диаметра. Площадь поперечного сечения провода удваивается, когда калибр уменьшается на три уровня. Это означает, что провод шестого калибра имеет вдвое большую площадь поперечного сечения, чем провод 9-го калибра.
- Футов на фунт — это длина провода, необходимая (измеряемая в футах), чтобы достичь веса в один фунт. Для провода AWG 4 требуется 7,918 футов, а для провода AWG 40 — 34,364 фута.
- Сопротивление – измеряется в омах на 1000 футов, сопротивление зависит как от длины, так и от толщины провода. Более длинные провода имеют большее сопротивление, но если провода одинаковой длины, более толстый провод имеет меньшее сопротивление, чем более тонкий провод. Например, провод AWG 4 имеет сопротивление 0,2485 Ом на расстоянии 1000 футов, а провод AWG 40 имеет сопротивление 1079 Ом.Ом на ту же длину.
- Допустимый ток (ампер ) – провода меньшего сечения толще, что означает, что они могут вместить больше электронов, чем провода большего сечения.
Применение для проводов разного диаметра
Из-за того, что разные калибры обладают разными электрическими и физическими свойствами, они подходят для разных применений. Более тонкие провода, как правило, лучше подходят для легких приложений, в то время как более толстые провода подходят для тяжелых условий эксплуатации. Вот некоторые из наиболее распространенных вариантов использования проводов различного сечения:
| Gauge size | Applications |
| Gauge 4 | furnaces & heaters |
| Gauge 6 | kitchen ranges & cooktops |
| Gauge 10 | ac units, water heaters и сушилки для белья |
| Датчик 12 | Малые блоки переменного тока, бытовые розетки |
| Датчик 14 | Общие схемы, осветительные приборы, приборы |
| Датчик 16 | Удлинительные шнуры |
| Калибр 18 | Низко-напряженные шнуры и освещение |
. в то время как калибр 40 может выдерживать только до 0,0137 ампер. Обычно для жилой электропроводки требуется диапазон калибра от 2 или 3 до 14.
Таблица размеров проводов
Способ, которым был установлен американский стандарт, основан на количестве матриц, необходимых для вытягивания медных проводов до нужного размера. Вот почему чем выше номер AWG, тем меньше провод.
Этот стандарт, который включает в себя диаметры и площади поперечного сечения, постоянно поддерживается ASTM, что означает Американское общество испытаний и материалов. Несмотря на то, что она называется американской, организация на самом деле является международной и помогает стандартизировать и достигать консенсуса во многих отраслях.
Лучше всего начать с проверки ASTM размеров проволоки. Они обновили таблицы в стандарте ASTM B258-18 для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников . Вы также можете использовать приведенную ниже таблицу для быстрого и удобного поиска.
| AWG gauge | Diameter (in) | Diameter (mm) | Conductor cross section in mm 2 | Ohms на 1000 футов | |||||
| 0000 | 0,46 | 11. 684 | 107 | 0.049 | |||||
| 000 | 0.4096 | 10.40384 | 84.9 | 0.0618 | |||||
| 00 | 0.3648 | 9.26592 | 67.4 | 0.0779 | |||||
| 0 | 0.3249 | 8.25246 | 53.5 | 0.0983 | |||||
| 1 | 0.2893 | 7.34822 | 42.4 | 0.1239 | |||||
| 2 | 0.2576 | 6.54304 | 33.6 | 0. | |||||
| 3 | 0.2294 | 5.82676 | 26.7 | 0.197 | |||||
| 4 | 0.2043 | 5.18922 | 21.1 | 0.2485 | |||||
| 5 | 0.1819 | 4.62026 | 16.8 | 0.3133 | |||||
| 6 | 0.162 | 4.1148 | 13.3 | 0.3951 | |||||
| 7 | 0.1443 | 3.66522 | 10.6 | 0.4982 | |||||
| 8 | 0. | 3.2639 | 8.37 | 0,6282 | |||||
| 9 2 | 0,1144 | 2, | 99999999999999999999999999999999999999999999999999999999996766 | 2, | 2, | .0490 | 0.7921 | ||
| 10 | 0.1019 | 2.58826 | 5.26 | 0.9989 | |||||
| 11 | 0.0907 | 2.30378 | 4.17 | 1.26 | |||||
| 12 | 0.0808 | 2.05232 | 3.31 | 1.588 | |||||
| 13 | 0. | 1.8288 | 2.63 | 2.003 | |||||
| 14 | 0.0641 | 1.62814 | 2.08 | 2.525 | |||||
| 15 | 0.0571 | 1.45034 | 1.65 | 3.184 | |||||
| 16 | 0.0508 | 1.29032 | 1.31 | 4.016 | |||||
| 17 | 0.0453 | 1.15062 | 1.04 | 5.064 | |||||
| 18 | 0.0403 | 1.02362 | 0,823 | 6. | |||||
| 1 | 0,0359 | 9039 0,0359 8998999999999.0359 | 9000 0,0359.0. | 0.653 | 8.051 | ||||
| 20 | 0.032 | 0.8128 | 0.519 | 10.15 | |||||
| 21 | 0,0285 | 0,7239 | 0,412 | 12.8 9000 | 12.8 9000 9000 9000 9000 | 12.8 9000 | 9048 | ||
| 22 | 0.0253 | 0.64516 | 0.327 | 16.14 | |||||
| 23 | 0. | 0.57404 | 0,259 | 20,36 | |||||
| 24 | 0,02019090 | 0,02019 09 | 0,0201 | 0,0201 | .0230 25.67 | ||||
| 25 | 0.0179 | 0.45466 | 0.162 | 32.37 | |||||
| 26 | 0,0159 | 0,40386 | 0,128 | 0,128 | 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 0,128 | 0,128 0489 40.81 | |||
| 27 | 0.0142 | 0. 36068 | 0.102 | 51.47 | |||||
| 28 | 0.0126 | 0.32004 | 0.080 | 64.9 | |||||
| 29 | 0.0113 | 0.28702 | 0.0647 | 81.83 | |||||
| 30 | 0.01 | 0.254 | 0.0507 | 103.2 | |||||
| 31 | 0,0089 | 0,22606 | 0,040401906 | 0,0404019906 | 0,20401906 | 0,22606 | 0,22606 | 0,22606 | 490130.1 |
| 32 | 0. | 0.2032 | 0.0324 | 164.1 | |||||
| 33 | 0.0071 | 0.18034 | 0.0255 | 206.9 | |||||
| 34 | 0.0063 | 0.16002 | 0.0201 | 260.9 | |||||
| 35 | 0.0056 | 0.14224 | 0.0159 | 329 | |||||
| 36 | 0,005 | 3302300.0127 | 414.8 | ||||||
| 37 | 0.0045 | 0.1143 | 0.0103 | 523. | |||||
| 38 | 0,004 | 0,1016 | 0,00811 | 659,6 | 659,6 | 0241 | |||
| 39 | 0.0035 | 0.0889 | 0.00621 | 831.8 | |||||
| 40 | 0.0031 | 0.07874 | 0,00487 | 1049 |
Имя *
Фамилия3554Email *
Phone *
Project Type * Project Type*CommercialResidentialIndustrial
Project Address *
City *
StateStateCA
Zip Code *
Project Детали
Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия использования Google.
Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.
О нас
Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.
Как с нами связаться
Чтобы бесплатно составить смету, выполненную настоящим квалифицированным электриком, позвоните нам.
(310) 800-2401
Почтовый адрес
Penna Electric
4825 Rosecrans Ave
Hawthorne, CA
Часы работы нашего офиса
Пн-Пт: 8:00 – 17:00
Сб: выходной
Воскресенье: выходной
Стандартные размеры кабелей и проводов
По Стивен Макфадьен
IEC 60228 — международный стандарт Международной электротехнической комиссии на проводники изолированных кабелей. Помимо прочего, он определяет набор стандартных сечений проводов:
| Международные стандартные размеры проводов (IEC 60228) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 0,5 мм² | 0,75 мм² | 1 мм² | 1,5 мм² | 2,5 мм² | 4 мм² | ||||
| 6 мм² | 10 мм² | 16 мм² | 25 мм² | 35 мм² 902:30 | 50 мм² | ||||
| 70 мм² | 95 мм² | 120 мм² | 150 мм² | 185 мм² | 240 мм² | ||||
| 300 мм² | 400 мм² | 500 мм² | 630 мм² | 800 мм² | 1000 мм² | ||||
В США размеры проводов обычно измеряются в американском калибре проводов (AW). Увеличение AWG приводит к уменьшению площади поперечного сечения (наименьший размер AWG равен 50, а наибольший — 0000).
Преобразование AWG в метрическую систему
| Количество жил/диаметр на прядь | Приблизительный размер диаметр | |||||
|---|---|---|---|---|---|---|
| мм² | Авг | Цирк. Милс | дюймов | мм | дюймов | мм |
| 0,5 | 987 | 1/.032 | 1/.813 | 0,032 | 0,81 | |
| 20 | 1020 | 7/. 0121 | 7/.307 | 0,036 | 0,91 | |
| 0,75 | 1480 | 1/.039 | 1/0,991 | 0,039 | 0,99 | |
| 18 | 1620 | 1/.0403 | 1/1.02 | 0,04 | 1,02 902:30 | |
| 18 | 1620 | 7/.0152 | 7/.386 | 0,046 | 1,16 | |
| 1 | 1974 | 1/.045 | 1/1.14 | 0,045 | 1,14 | |
| 1 | 1974 | 7/. 017 | 7/.432 | 0,051 | 1,3 | |
| 16 | 2580 | 1/.0508 | 1/1,29 | 0,051 | 1,29 | |
| 16 | 2580 | 7/.0192 | 7/.488 | 0,058 | 1,46 | |
| 1,5 | 2960 | 1/.055 | 1/1,40 | 0,055 | 1,4 | |
| 1,5 | 2960 | 7/.021 | 7/.533 | 0,063 | 1,6 | |
| 14 | 4110 | 1/. 0641 | 1/1,63 | 0,064 | 1,63 | |
| 14 | 4110 | 7/.0242 | 7/.615 | 0,073 | 1,84 | |
| 2,5 | 4934 | 1/.071 | 1/1,80 | 0,071 | 1,8 | |
| 2,5 | 4934 | 7/.027 | 7/.686 | 0,081 | 2,06 | |
| 12 | 6530 | 1/.0808 | 1/2,05 | 0,081 | 2,05 | |
| 12 | 6530 | 7/. 0305 | 7/.775 | 0,092 | 2,32 | |
| 4 | 7894 | 1/.089 | 1/2,26 | 0,089 | 2,26 | |
| 4 | 7894 | 7/.034 | 7/.864 | 0,102 | 2,59 | |
| 10 | 10380 | 1/.1019 | 1/2,59 | 0,102 | 2,59 | |
| 10 | 10380 | 7/.0385 | 7/0,978 | 0,116 | 2,93 | |
| 6 | 11840 | 1/. 109 | 1/2,77 | 0,109 | 2,77 | |
| 6 | 11840 | 7/.042 | 7/1.07 | 0,126 | 3,21 | |
| 9 | 13090 | 1/.1144 | 1/2,91 | 0,1144 | 2,91 | |
| 9 | 13090 | 7/.0432 | 7/1.10 | 0,13 | 3,3 | |
| 8 | 16510 | 1/.1285 | 1/3,26 | 0,128 | 3,26 | |
| 8 | 16510 | 7/. 0486 | 7/1.23 | 0,146 | 3,7 | |
| 10 | 19740 | 1/.141 | 1/3,58 | 0,141 | 3,58 | |
| 10 | 19740 | 7/.054 | 7/1,37 | 0,162 | 4.12 | |
| 7 | 20820 | 1/.1443 | 1/3,67 | 0,144 | 3,67 | |
| 7 | 20820 | 7/.0545 | 7/1,38 | 0,164 | 4,15 | |
| 6 | 26240 | 1/. 162 | 1/4.11 | 0,162 | 4.11 | |
| 6 | 26240 | 7/.0612 | 7/1,55 | 0,184 | 4,66 | |
| 16 | 31580 | 7/.068 | 7/1,73 | 0,204 | 5.18 | |
| 5 | 33090 | 7/.0688 | 7/1,75 | 0,206 | 5,24 | |
| 4 | 41740 | 7/.0772 | 7/1,96 | 0,232 | 5,88 | |
| 25 | 49340 | 7/. 085 | 7/2.16 | 0,255 | 6,48 | |
| 25 | 49340 | 19/.052 | 19/1,32 | 0,26 | 6,6 | |
| 3 | 52620 | 7/.0867 | 7/2.20 | 0,26 | 6,61 | |
| 2 | 66360 | 7/.0974 | 7/2.47 | 0,292 | 7,42 | |
| 35 | 69070 | 7/.100 | 7/2,54 | 0,3 | 7,62 | |
| 35 | 69070 | 19/. 061 | 19/1,55 | 0,305 | 7,75 | |
| 1 | 83690 | 19/.0664 | 19/1,69 | 0,332 | 9,43 | |
| 50 | 98680 | 19/.073 | 19/1,85 | 0,365 902:30 | 9,27 | |
| 1/0 | 105600 | 19/.0745 | 19/1,89 | 0,373 | 9,46 | |
| 2/0 | 133100 | 19/.0837 | 19/2.13 | 0,419 | 10,6 | |
| 70 | 138100 | 19/. 086 | 19/2.18 | 0,43 | 10,9 | |
| 3/0 | 167800 | 19/.094 | 19/2.39 902:30 | 0,47 | 11,9 | |
| 3/0 | 167800 | 37/.0673 | 37/1,71 | 0,471 | 12 | |
| 95 | 187500 | 19/.101 | 19/2,57 | 0,505 | 12,8 | |
| 95 | 187500 | 37/.072 | 37/1,83 | 0,504 | 12,8 | |
| 4/0 | 211600 | 19/. 1055 902:30 | 19/2,68 | 0,528 | 13,4 | |
| 120 | 237,8 мкм | 37/.081 | 37/2.06 | 0,567 | 14,4 | |
| 250 мкм | 37/.0822 | 37/2.09 | 0,575 | 14,6 | ||
| 150 | 300 мкм | 37/.090 | 37/2,29 | 0,63 | 16 | |
| 350 мкм | 37/.0973 | 37/2,47 | 0,681 | 17,3 | ||
| 185 | 365,1 мкм | 37/. 100 | 37/2,54 | 0,7 | 17,8 | |
| 400 мкм | 37/.104 | 37/2,64 | 0,728 | 18,5 | ||
| 240 | 473,6 мкм | 37/.114 | 37/2,90 | 0,798 | 20,3 | |
| 240 | 473,6 мкм 902:30 | 61/.089 | 61/2,26 | 0,801 | 20,3 | |
| 500 мкм | 37/.1162 | 37/2,95 | 0,813 | 20,7 | ||
| 500 мкм 902:30 | 61/. 0905 | 61/2,30 | 0,814 | 20,7 | ||
| 300 | 592,1 мкм | 61/.099 | 61/2,51 | 0,891 | 22,6 | |
| 600 мкм | 61/.0992 | 61/2,52 | 0,893 | 22,7 | ||
| 700 мкм | 61/.1071 | 61/2,72 | 0,964 | 24,5 | ||
| 750 мкм | 61/.1109 | 61/2,82 | 0,998 | 25,4 | ||
| 750 мкм | 91/. 0908 | 91/2.31 | 0,999 | 25,4 | ||
| 400 | 789.4мкм | 61/.114 | 61/2,90 | 1,026 | 26,1 | |
| 800 мкм | 61/.1145 | 61/2,91 | 1.031 | 26,2 | ||
| 800 мкм | 61/.0938 | 91/2,38 | 1.032 | 26,2 | ||
| 500 | 1000 мкм | 61/.1280 | 61/3,25 | 1,152 | 29,3 | |
| 1000 мкм | 91/. 1048 | 91/2,66 | 1,153 | 29,3 | ||
| 625 | 1233,7 мкм | 91/.117 | 91/2,97 | 1,287 | 32,7 | |
| 1250 мкм | 91/.1172 | 91/2,98 | 1,289 | 32,7 | ||
| 1250 мкм | 127/.0992 | 127/2,52 | 1,29 | 32,8 | ||
| 1500 мкм | 91/.1284 | 91/3,26 | 1.412 | 35,9 | ||
| 1500 мкм | 127/. | |||||
