Компоненты часть 2, резисторы и их варианты исполнения.

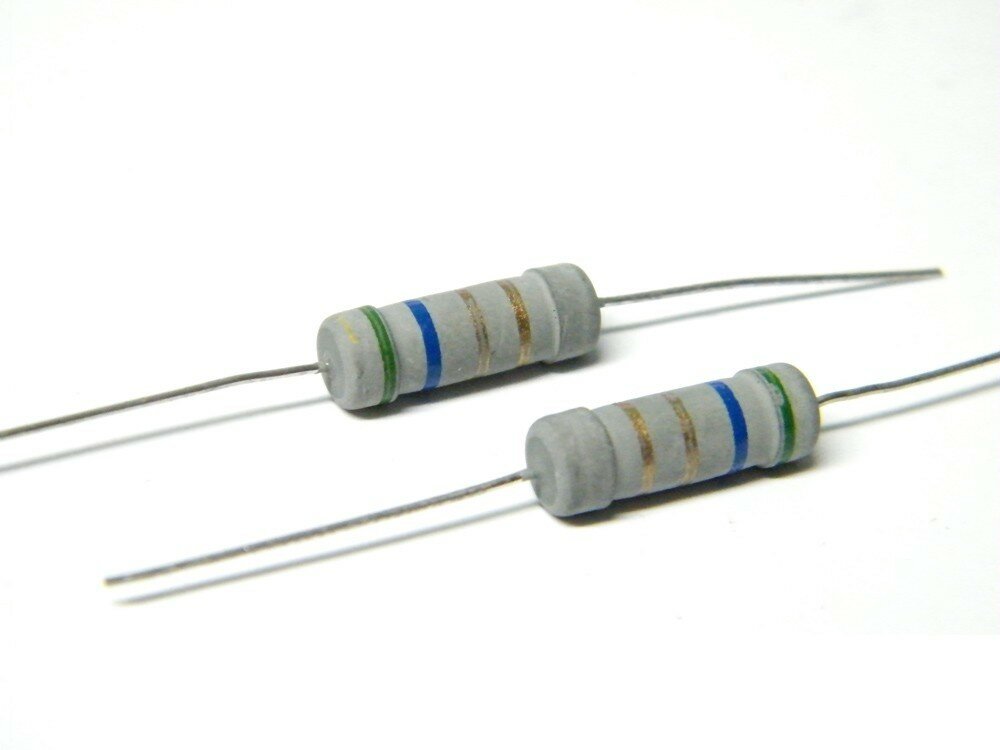

Виды фото резисторов

Резистор — это самый распространенный радиоэлемент во всей радиоэлектронной промышленности. Резистор имеет важное свойство — он обладает активным сопротивлением электрическому току. Существует также и реактивное сопротивление. Подробнее про реактивное и активное сопротивление. Постоянное резисторы выглядят примерно вот так:. Слева мы видим большой зеленый резистор, который рассеивает очень большую мощность.

Про то, как определить сопротивление резистора, можно прочитать в статье маркировка резисторов. Наше отечественное изображение резистора изображают прямоугольником слева , а заморский вариант справа , или как говорят — буржуйский, используется в иностранных радиосхемах. Вот так маркируются мощности на советских резисторах:.

Далее мощность маркируется с помощью римских цифр. Какие еще бывают виды резисторов? Давайте рассмотрим самые распространенные:. Переменные резисторы выглядят так:. На схемах обозначаются так:. Соответственно отечественный и зарубежный вариант. Здесь заложен принцип делителя напряжения и делителя тока соответственно. Различие между потенциометром и реостатом в схеме подключения самого переменного резистора.

В схеме с реостатом в переменном резисторе соединяется средний и крайний выводы. Переменные резисторы, у которых сопротивление можно менять только при помощи отвертки или шестигранного ключика, называются подстроечными переменными резисторами. У них есть специальные пазы для регулировки сопротивления отмечены красной рамкой :. Термисторы — это резисторы на основе полупроводниковых материалов.

Их сопротивление резко зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС — тепловой коэффициент сопротивления. Грубо говоря, этот коэффициент показывает на сколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть как отрицательный, так и положительный. Если ТКС отрицательный, то такой термистор называют термистором, а если ТКС положительный, то такой термистор называют позистором.

Так как сопротивление варистора стало очень маленьким, то весь электрический ток сразу же начнет протекать через него, тем самым защищая основную цепь радиоэлектронного устройства. При этом варистор берет всю мощность импульса на себя и очень часто платит за это своей жизнью, то его выгорает наглухо. На схемах варисторы обозначаются вот таким образом:. Большой популярностью также пользуются фоторезисторы. Они изменяют свое сопротивление, если на них посветить.

В этих целях можно применять как солнечный свет, так и искусственный, например, от фонарика. На схемах они обозначаются вот таким образом:. Принцип действия их работы основан на растяжении тонких печатных проводников. При растяжении они становятся еще тоньше. Это все равно, что вытягивать жевательную резинку. Чем больше вы ее вытягиваете, тем тоньше она становится.

А как вы знаете, чем тоньше проводник, тем бОльшим сопротивлением он обладает. На схемах тензорезистор выглядит вот так:. Вот анимация работы тензорезистора, позаимствованная с Википедии.

Ну и как вы догадались, тензорезисторы используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление, либо сила.

Все вышеописанные резисторы можно соединять параллельно или последовательно. При параллельном соединении выводы резисторов соединятся в общих точках. В этом случае, чтобы узнать общее сопротивление всех резисторов в цепи, достаточно будет воспользоваться формулой, где сопротивление между точками А и В R AB и есть то самое R общее:.

При последовательном соединении номиналы резисторов просто тупо суммируются. В этом случае. Резистор — это радиокомпонент электронной промышленности, который используется абсолютно во всей радиоэлектронной аппаратуре. Резистор обладает активным сопротивлением, в отличие от катушки индуктивности и конденсатора. По конструктивному исполнению резисторы делятся на два класса: переменные и постоянные. Что такое резистор. Оглавление 1 Что такое резистор 2 Постоянные резисторы 3 Переменные резисторы 4 Термисторы 5 Варисторы 6 Фоторезисторы 7 Тензорезисторы 8 Последовательное и параллельное соединение резисторов 9 Резюме.

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Компоненты часть 2, резисторы и их варианты исполнения. Виды фото резисторов

Продолжая тему грамотного выбора пассивных компонентов , рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника. Резисторы Рис. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Обозначение резисторов и их виды В данной статье мы наглядно посмотрим основные виды резисторов и их обозначения на схеме. Резисторы.

Что такое резистор

Резистор представляет собой пассивный элемент, без которого практически неработоспособна любая электрическая схема. Основная задача данной детали — это осуществление линейных преобразований параметров электрического тока. Изменяя значение R характеризующее величину сопротивления можно регулировать другие параметры электрического тока. Необходимо отметить, что схематическое изображение сопротивления резистора в разных странах имеют разный вид. Так для зарубежной документации нередко используется фигура, изображенная на рис. Для отечественных электриков привычным является условное обозначение резисторов пример, которого приведен на рис. Рассмотрим более подробно варианты и особенности обозначения резисторов сопротивлений , а также отображение их характеристик, свойственных для электрических схем, которые используются в отечественной электротехнике. Графические обозначения резисторов имеют строго определенный вид, который определен ГОСТом 2. Рассмотрим основные варианты изображений сопротивлений в зависимости от их типа. Итак, резисторы бывают:.

Презентация к занятию «Резисторы: виды, устройство, маркировка и параметры резисторов».

Резисторы, это пожалуй, один из самых распространенных видов радиодеталей в мире радиоэлектроники. Соответственно, основным параметром резистором по которому они различаются является их сопротивление измеряемое в Омах Ом. Обычно, номинальное значения сопротивлений резистора пишется на корпусе резисторов, однако, реальная величина сопротивления может отличаться от номинального значения. Эти, отклонения сопротивления устанавливаются стандартом в соответствии с классом точности резистора, определяющим величину погрешности. Теперь расскажем отдельно о каждом параметре.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры.

Радиоэлементы из старой аппаратуры

Курчатова Выполнила: Белозерова А. Цель: формирование знаний, умений и навыков в области электротехники Задачи: рассмотреть известные виды резисторов, их маркировку и параметры; изучить маркировку резисторов и их обозначение на схемах; научить применять полученные знания на практике. Рассеиваемая мощность измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт Существует правило, согласно которому это обозначение ставится сверху или справа от графического изображения резистора, но нередко его можно найти и слева или снизу. Обозначение резисторов Чтобы не писать рядом номинальную мощность прибора, внутри него делается соответствующее обозначение, а мощности резисторов распределяются следующим образом: Если внутри резистора нет ничего как на самом верхнем рисунке , то номинальная мощность не оговаривается.

Что такое резистор

Весьма широко используемый компонент практически всех электрических и электронных устройств. Схема замещения резистора чаще всего имеет вид параллельно соединённых сопротивления и ёмкости. Иногда на высоких частотах последовательно с этой цепью включают индуктивность. Сопротивления нелинейных резисторов изменяются в зависимости от значения приложенного напряжения или протекающего тока. Например, сопротивление осветительной лампы накаливания при отсутствии тока в раз меньше, чем в режиме освещения. В линейных резистивных цепях форма тока совпадает с формой напряжения, вызвавшего этот ток.

В этой статье мы рассмотрим:что такое резистор;виды резисторов;что Постоянные резисторы — их сопротивление всегда является константой.

Виды резисторов

Конечно сразу начинается повальное чтение книг соответствующей тематики и извлечение оттуда ценной информации о разнообразии радиоэлементов, о работе транзистора и прочих приборов. Когда много чего прочитано, уже имеется представление об условном графическом отображении элементов на схеме, и есть какие-то понятия о принципе работы, возникает проблема переноса схемы с бумаги в реальность, а именно поиск компонентов схемы. Сейчас не составляет проблемы составить список сходить и купить радиодетали, но у многих все же отсутствует возможность приобретения деталей, и на помощь приходит старая сломанная радиоаппаратура. О том как найти нужные радиодетали в старой технике и пойдет речь в этой статье.

Резисторы: виды, устройство, маркировка и параметры резисторов

ВИДЕО ПО ТЕМЕ: ВСЁ О РЕЗИСТОРАХ [РадиолюбительTV 31]

Резистор — это самый распространенный радиоэлемент во всей радиоэлектронной промышленности. Резистор имеет важное свойство — он обладает активным сопротивлением электрическому току. Существует также и реактивное сопротивление. Подробнее про реактивное и активное сопротивление.

В данной статье мы наглядно посмотрим основные виды резисторов и их обозначения на схеме. Резисторы бывают постоянными, переменными, подстроечными, термисторы, варисторы, фоторезисторы.

Классификация, основные параметры, обозначения и маркировка резисторов

Здравствуйте, уважаемые читатели сайта sesaga. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление. Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.

Типы и маркировка резисторов.

Резисторы классифицируют по следующим группам: постоянные резисторы, переменные управляемые резисторы потенциометры, реостаты, подстроечные резисторы , специальные резисторы нелинейные резисторы, терморезисторы, фоторезисторы, тензорезисторы, магниторезисторы. Очевидно, что наиболее широкое применение получили постоянные резисторы. Все проволочные резисторы рекомендуется использовать в цепях постоянного и переменного тока с частотой не выше 50 Гц. Полное условное обозначение резистора содержит данные, необходимые для заказа резисторов конкретного типа к записи в конструкторской документации.

Немного о РЕЗИСТОРАХ…

Резистор – это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» — сопротивляюсь.

Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока. Единицами сопротивления у резисторов являются – Омы (?), Килоомы (1000 Ом или 1К?) и Мегаомы (1000000 Ом или 1М?).

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные;

• углеродные композиционные;

• металлооксидные;

• пленочные металлические;

• проволочные

Углеродные пленочные выпускают в виде керамического стержня, который покрыт специальной пленкой кристаллического углерода. Она в свою очередь и является резистивным элементом. Их номинальный диапазон сопротивления от двух до одного Мом, а максимальная мощность от 0,2 до 2 Вт.



 Углеродные композиционные являются самыми дешевыми. Поэтому их стабильность не высока и их сопротивление, как правило, может меняться на пару процентов. Также при протекании тока, через такие резисторы могут возникать шумы. Такое обстоятельство имеет большое значение, особенно в медицинской электронной аппаратуре, так как там часто требуется большое усилие, но с малым уровнем шума



Металлооксидные являются вторым типом пленочных резисторов. В этих резисторах окончательное сопротивление получается за счет нанесения спиральной канавки на керамической основе. За счет этого увеличивается эффективная длина между концами резистора, а также сопротивление. Пленочные металлические используются в транзисторных выходных, так как они имеют сопротивление меньшее, чем 10 Ом, что для этого и необходимо. Эти резисторы рассеивают большую мощность при малых размерах. Это и является самым большим их достоинством. Также он имеет стабильность нагрузки, которая достигает не более ±3%, малый коэффициент сопротивления под напряжением, а также очень малый уровень шумов. Еще у него температурный коэффициент достигает от 0 до 600-10~6 1/°С.



Проволочные резисторы делаются из безиндуктивной или обычной обмотки. Они применяются тогда, когда нужна большая рассеиваемая мощность или высокая стабильность, так как другие резисторы не могут этого обеспечить. Они рассеивают мощность до 100 Вт, но их сопротивление ограничено до 50 кОм. Температура их поверхности при работе может достигать очень больших размеров, поэтому их нужно располагать так, чтобы могла обеспечиваться вентиляция воздуха и их охлаждение, потому что в противном случае они выйдут из строя.



По характеру изменения сопротивления различают следующие виды резисторов. Постоянные резисторы – их сопротивление всегда является константой, за исключением изменения сопротивления вследствие воздействия различных климатических факторов. Это самый распространенный вид резисторов.



Переменные резисторы. У переменных резисторов сопротивление можно менять в определенном диапазоне. Переменные резисторы бывают регулировочными и подстроечными. Регулировочные переменные резисторы служат для оперативного изменения сопротивления, подстроечные обычно для отладки различных параметров схем.



По назначению резисторы можно отнести к следующим видам:

резисторы общего назначения и резисторы специального назначения.

Резисторы общего назначения – используются в качестве нагрузок активных элементов, делителей, поглотителей, элементов фильтров, в цепях формирования импульсов и т. Д. Диапазон сопротивлений резисторов общего назначения лежит в пределах 1 Ом – 10Мом, номинальные мощности рассеяния – 0,125- 100 Вт.

К резисторам специального назначения относятся прецизионные и сверхпрецизионные, высокочастотные, высоковольтные и высокомегаомные резисторы.

Прецизионные и сверхпрецизионные резисторы характеризуются высокой стабильностью параметров и высокой точностью изготовления. Эти резисторы применяются в основном в измерительных приборах, в системах автоматики и т. Д.

Высокочастотные резисторы характеризуются малой собственной индуктивностью и емкостью и применяются в высокочастотных цепях, кабелях и волноводах.





Высоковольтные резисторы применяются в схемах с большими значениями напряжения (от единиц до десятков киловольт).

Высокомегаомные резисторы имеют широкий диапазон номинальных сопротивлений от десятков мегаом до единиц тераом. Высокомегаомные резисторы применяются в схемах с рабочим напряжением до 400 вольт и работают в режиме малых токов.



У резисторов кроме основного параметра – сопротивления, существует ряд других параметров. Одним из таковых является допуск или максимальное допустимое отклонение сопротивления от номинального. Допуск это разница между действительным и номинальным значением сопротивления резистора. Допустимое отклонение выражается в процентах. Резисторы общего назначения выпускаются с допустимым отклонением ±20%, ±10%, ±5%, ±2% и ±1%. Прецизионные резисторы выпускаются с допусками меньше 1%. Обычно в большинстве электронных устройств достаточно применять резисторы с допуском 10%.



В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74.

В соответствии с ним, постоянные резисторы обозначаются следующим образом:

Обозначение по ГОСТ 2.728-74	Описание
	Постоянный резистор без указания номинальной мощности рассеивания
	Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
	Постоянный резистор номинальной мощностью рассеивания 1 Вт
	Постоянный резистор номинальной мощностью рассеивания 2 Вт
	Постоянный резистор номинальной мощностью рассеивания 5 Вт
	Постоянный резистор номинальной мощностью рассеивания 10 Вт[1]

Переменные, подстроечные и нелинейные резисторы обозначаются следующим образом:

Обозначение по ГОСТ 2. 728-74	Описание
	Переменный резистор.
	Переменный резистор, включенный как реостат (ползунок соединён с одним из крайних выводов).
	Подстроечный резистор.
	Подстроечный резистор, включенный как реостат (ползунок соединён с одним из крайних выводов).
	Варистор (сопротивление зависит от приложенного напряжения).
	Термистор (сопротивление зависит от температуры).
	Фоторезистор (сопротивление зависит от освещённости).



Номинальные ряды сопротивлений

Для постоянных резисторов установлено 6 рядов номинальных сопротивлений E6, E12, E24, E48, E96, E192, для переменных резисторов установлен ряд E6.

Ряд E6

1 1.5 2.2 3.3 4.7 6.8
Ряд E12

1 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
Ряд E24

1 1.1 1.2 1.3 1.5 1.6 1.8 2 2.2 2.4 2.7 3
3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
Ряд E48

100 105 110 115 121 127 133 140 147 154 162 169
178 187 196 205 215 226 237 249 261 274 287 301
316 332 348 365 383 402 422 442 464 487 511 536
562 590 619 649 681 715 750 787 825 866 909 953



Ряд E96

100 102 105 107 110 113 115 118 121 124 127 130
133 137 140 143 147 150 154 158 162 165 169 174
178 182 187 191 196 200 205 210 215 221 226 232
237 243 249 255 261 267 274 280 287 294 301 309
316 324 332 340 348 357 365 374 383 392 402 412
422 432 442 453 464 475 487 499 511 523 536 549
562 576 590 604 619 634 649 665 681 698 715 732
750 768 787 806 825 845 866 887 909 931 953 976

Ряд E192



100 101 102 104 105 106 107 109 110 111 113 114
115 117 118 120 121 123 124 126 127 129 130 132
133 135 137 138 140 142 143 145 147 149 150 152
154 156 158 160 162 164 165 167 169 172 174 176
178 180 182 184 187 189 191 193 196 198 200 203
205 208 210 213 215 218 221 223 226 229 232 234
237 240 243 246 249 252 255 258 261 264 267 271
274 277 280 284 287 291 294 298 301 305 309 312
316 320 324 328 332 336 340 344 348 352 357 361
365 370 374 379 383 388 392 397 402 407 412 417
422 427 432 437 442 448 453 459 464 470 475 481
487 493 499 505 511 517 523 530 536 542 549 556
562 569 576 583 590 597 604 612 619 626 634 642
649 657 665 673 681 690 698 706 715 723 732 741
750 759 768 777 787 796 806 816 825 835 845 856
866 867 887 898 909 920 931 942 953 965 976 988

Допуски по ГОСТ 11076-69 (в %) и коды обозначений
E 0. 001%, L 0.002%, R 0.005%,
P 0.01%, U 0.02%, X 0.05%,
B 0.1%, C 0.25%, D 0.5%,
F 1%, G 2%, J 5%,
K 10%, M 20%, N 30%.

Допуски по Публикации 62 и 115-2 МЭК (в %) и коды обозначений
B 0.1%, C 0.25%, D 0.5%,
F 1%, G 2%, J 5%,
K 10%, M 20%, N 30%.



Маркировка SMD резисторов



Резисторы типоразмера 0402 не маркируются



Маркировка резисторов с допусками 2, 5 и 10% всех типоразмеров состоит из трех цифр. Первые две цифры указывают номинал резистора, третья цифра – показатель степени. При необходимости для обозначения запятой добавляется буква R.



Маркировка резисторов типоразмера 0805 и выше с допуском 1% состоит из четырех цифр. Первые три цифры указывают номинал резистора, четвертая цифра обозначает показатель степени. При необходимости для обозначения запятой добавляется буква R.





Маркировка резисторов типоразмера 0603 и выше с допуском 1% состоит из двух кодовых цифр и буквы. По кодовым цифрам определяют номинал резистора, буква обозначает показатель степени.



Соответствие между кодовыми цифрами

и значениями сопротивления.

1-100 25-178 49-316 73-562

2-102 26-182 50-324 74-576

3-105 27-187 51-332 75-590

4-107 28-191 52-340 76-604

5-110 29-196 53-348 77-619

6-113 30-200 54-357 78-634

7-115 31-205 55-365 79-649

8-118 32-210 56-374 80-665

9-121 33-215 57-383 81-681

10-124 34-221 58-392 82-698

11-127 35-226 59-402 83-715

12-130 36-232 60-412 84-732

13-133 37-237 61-422 85-750

14-137 38-243 62-432 86-768

15-140 39-249 63-442 87-787

16-143 40-255 64-453 88-806

17-147 41-261 65-464 89-825

18-150 42-267 66-475 90-845

19-154 43-274 67-487 91-866

20-158 44-280 68-499 92-887

21-162 45-287 69-511 93-909

22-165 46-294 70-523 94-931

23-169 47-301 71-536 95-953

24-174 48-309 72-549 96-976



Показатель степени

S – 10^-2 0. 01

R – 10^-1 0.1

A – 100    1

B – 10¹ 10

C – 10² 100

D – 10³ 1 000

E – 10⁴ 10 000



F – 10⁵ 100 000

Резисторы, Их Обозначение на Схемах и Их Применение

Предыдущая статья Следующая статья

10.10.2019

Резистор – это один из самых распространенных элементов радиоприборов, который используется для деления напряжения, его аккумуляции и правильного распределения с целью обеспечения корректной эксплуатации устройств.

Для нормальной работы электротехники в их платы могут впаиваться десятки таких элементов различных характеристик и мощности для защиты от перегрузок или скачков напряжения. Отличительной особенностью таких деталей является отсутствие необходимости обеспечивать для их работы источники питания.

Основные цели применения резисторов:

• эффективное преобразование определенной силы тока в напряжение или обратно;
• контроль установленной и необходимой силы тока;
• в качестве делителей напряжения для корректировки показателей до уровня нормы для конкретного использования устройств;
• уменьшение радиопомех или выполнение других узкоспециальных функций.

Каких видов бывают резисторы?

С учетом особенностей конструкции, возможностей и специфики использования резисторов распределяют такие основные их виды:

1. В зависимости от характеристик напряжения, с которым взаимодействуют детали:

• Постоянные – значение сопротивления не меняется в процессе прохождения через прибор.
• Переменные – предназначены для регулированного изменения способностей прибора для изменения интенсивности светового луча, громкости работы динамиков и многого другого.

2. По основным особенностям конструкции элементов бывают следующие виды:

• Проволочные – для их производства используются материалы со специальными возможностями и характеристиками. Хорошо подходят для таких целей изделия из нихрома, никеля или константана. Применяют такой вид резисторов для устройств и приборов с высокой точностью настроек и отсутствием посторонних шумов или помех.
• Непроволочные – материалы для изготовления основных элементов характеризуются способностью отлично выдерживать и переносить высокие температурные режимы. Для основы деталей часто используется керамика. Такие изделия – небольших размеров и с достаточно небольшой емкостью.

3. С учетом условий эксплуатации компонентов распределяют такие типы резисторов:

• Варисторы – основным предназначением таких компонентов является надежная защита прибора от перенапряжений, которые способны вызвать замыкание внутри него и испортить устройство. Сопротивление определяется силой приложенного напряжения. Внешне выглядят как таблетки разных размеров из кремния или цинка.
• Терморезисторы – активно используются для работы пусковых устройств различных механизмов, для корректной работы реле времени и систем, которые контролируют мощность агрегатов. В зависимости от комфортных условий приборы делятся на те, которые регулируют высокие температуры, и те которые контролируют низкие температурные режимы. По особенностям взаимодействия с другими элементами сети выполняют функцию полупроводников.
• Фоторезисторы – отличительной особенностью таких изделий является наличие специального окошка, которое предназначено для улавливания светового потока. Сила и яркость света будут напрямую определять способности и мощность работы резистора.
• Тензорезисторы – используются для эксплуатации приборов с активным воздействием, в приборах для измерения силы давления, механического напряжения в определенный момент работы устройства, характеристик крутящего момента. Такие элементы способны изменять показатели напряжения в зависимости от силы и характера механического воздействия на них. Во время таких процессов меняется поперечное сечение детали, что и вызывает перемену показателей.
• Магниторезисторы – основным воздействующим компонентом, который определяет уровень сопротивления и силу напряжения, является магнитное поле. Активно применяются для комплектации различных видов датчиков для определения особенностей магнитного поля.
• Мемристоры – мощность и параметры таких элементов определяются количеством воздействующих с ними микрочастиц. Сферой применения такого вида компонентов является создание различных устройств для защиты цифровой информации и работы искусственных нейросетей.

4. По способам и особенностям монтажа выделяют такие виды деталей:

• Навесные – изделие оборудовано специальными проволочными выводами, которые позволяют припаивать его на определенное место.
• Печатные – компоненты небольших размеров с выводами для быстрого и точного их впаивания в плату устройства.
• Для микромодулей – компоненты маленьких размеров для аппаратного впаивания в модуль.

Для эффективного и компактного применения всех видов резисторов их производят в самых различных формах. Такой подход позволяет располагать необходимое количество приборов в сети или монтировать их непосредственно на микросхему радиоустройства.

Определить принадлежность резистора к определенному виду и оценить его мощность и показатели емкости можно по цифровым и буквенным маркировкам или по нанесенным на их поверхность цветовыми маячками. Это существенно упрощает их подбор и гарантирует применение самого подходящего варианта для работы конкретного радиоприбора.

Особенности обозначения резисторов на схеме

Правильное графическое обозначение резистора на схеме определяет правильный выбор его вида, мощности и других характеристик и оптимальное расположение в электросети.

Чаще всего для идентификации таких элементов электросети на чертежах и схемах используют геометрическую фигуру – прямоугольник. Над ним проставляют латинскую букву R и указывают порядковый номер конкретного резистора в электрической цепи. Под прямоугольником прописывают показатели номинального значения мощности детали.

Для уточнения данных о таком компоненте разные виды резисторов могут дополнительно идентифицироваться в проектных документах следующим образом:

• постоянные элементы – простым прямоугольником, без проставления уточняющих значков и изображений;
• переменные детали – над прямоугольником прорисовывают стрелку, которая указывает на центр верхней стороны фигуры;
• подстроечные – отличаются нанесением двух линий параллельно и перпендикулярно к верхней стороне прямоугольника.

В отдельных схемах, созданных в других странах, для обозначения резисторов используют зигзаг.

Какие характеристики резисторов важно учитывать при их выборе?

Определение принадлежности элементов к определенному типу и их параметры определяются маркировкой резисторов. Проанализировав такие данные, можно быстро и точно получить информацию о таких его характеристиках:

1. Величина рабочего сопротивления – определяет показатели сопротивления во время прохождения тока через него.
2. Мощность рассеивания силы тока – указывает на максимальные показатели того, сколько энергии может поглощать прибор без отклонений от выполнения своих функций и изменений состояния.
3. Изменение способностей при работе в условиях разных температурных режимов – важно для выбора оборудования для использования в сложных и даже экстремальных ситуациях и территориях.
4. Уровень погрешности – представление в пределах каких показателей могут варьироваться характеристики сопротивления по сравнению с установленной производителем.
5. Сила напряжения, которую выдерживает резистор с сохранением рабочего состояния без выхода из строя и перезагрузок.
6. Показатели избыточного шума – устанавливают нормы искажения сигнала при его прохождении через такой элемент электросети.
7. Возможность применять детали при повышенной влажности и высоких температурах окружающей среды без возникновения проблем с ними. Учитывать этот момент важно для выбора компонентов во влажных помещениях для предотвращения замыканий и возгорания устройств.
8. Показатели зависимости коэффициента сопротивления от силы приложенного напряжения.
9. Характеристика емкости и индуктивности конкретного вида резисторов.

Совокупность всех перечисленных моментов определяют корректность и долговечность использования деталей и всего устройства.

Резисторы – это универсальные элементы, которые активно и эффективно применяются для создания элементарных, самых простых электрических цепей или для работы сложных многокомпонентных механизмов. Основная функция детали – преобразование, распределение и контроль напряжения.

Возврат к списку

Обратная связь

Похожие статьи

Какие микросхемы производят в России

С учетом быстрых изменений в мировой экономике многие интересуются, производит ли Россия микросхемы. В нашей стране производят цифровые микросхемы малой и средней интеграции, СБИС, аналоговые чипы, сборки, драйвера.

Подробнее ➜

Микроконтроллеры SAM E5x и SAM D5x (Microchip)

Микроконтроллеры SAM E5x и SAM D5x
(Microchip)

Подробнее ➜

FLASH-ПАМЯТЬ SST26V (microchip technology inc)

FLASH-ПАМЯТЬ SST26V (microchip technology inc)

Подробнее ➜

---

Типы резисторов — КАК 2022

Как и многие электронные компоненты, резисторы бывают разных форм, размеров, емкостей и типов, и каждый из них имеет значительные различия в типичных значениях для резисторного шума, допусков, номинальной мощности, температурного коэффициента, коэффициента напряжения, частотной характеристики, размера и надежности , Некоторые резисторы идеальны в некоторых приложениях и являются источником устранения кошмаров в других.

Углеродные композиционные резисторы

Углеродные композиционные резисторы были наиболее распространенным типом резисторов, используемых в электронике из-за их относительной низкой стоимости и высокой надежности. Углеродные композиционные резисторы используют твердый блок материала из углеродного порошка, изоляционной керамики и связующего материала. Сопротивление контролируется изменением отношения углерода к материалам наполнителя.

Углеродная композиция в резисторе зависит от условий окружающей среды, особенно от влажности, и имеет тенденцию к изменению сопротивления с течением времени. По этой причине резисторы с углеродной композицией имеют низкую устойчивость к сопротивлению, обычно только 5%. Углеродные композиционные резисторы также ограничены мощностью до 1 Вт. В отличие от их плохих допусков и низкой мощности резисторы с углеродной композицией имеют хорошую частотную характеристику, что делает их предпочтительными для высокочастотных применений.

Углеродные резисторы

Углеродные пленочные резисторы используют тонкий слой углерода поверх изоляционного стержня, который режется, образуя узкий длинный резистивный путь. Контролируя длину пути и его ширину, сопротивление можно точно контролировать с точностью до 1%. В целом, возможности резистора из углеродной пленки лучше, чем резистор углеродной композиции, с мощностью до 5 Вт и лучшей стабильностью. Однако их частотная характеристика намного хуже из-за индуктивности и емкости, вызванных резистивным путем, разрезанным в пленку.

Резисторы металлической пленки

Один из наиболее распространенных типов осевых резисторов, используемых сегодня, — это металлические пленочные резисторы. Они очень похожи по конструкции на резисторы с углеродной пленкой, причем основным отличием является использование металлического сплава в качестве резистивного материала, а не углерода.

Используемый металлический сплав, как правило, никель-хромовый сплав способен обеспечивать более жесткие допуски на устойчивость, чем резисторы с углеродной пленкой, с допустимыми отклонениями до 0,01%. Резисторы металлической пленки доступны до 35 ватт, но параметры сопротивления начинают уменьшаться выше 1-2 Вт. Металлические пленочные резисторы являются малошумными и стабильны при незначительном изменении сопротивления из-за температуры и приложенного напряжения.

Толстопленочные резисторы

Толстые пленочные резисторы стали популярными в 1970-х годах и являются распространенными резисторами для поверхностного монтажа даже сегодня. Они изготавливаются в процессе трафаретной печати с использованием проводящей керамической и стеклянной смеси, суспендированной в жидкости. После того, как резистор был напечатан на экране, его запекают при высоких температурах, чтобы удалить жидкость и сплавить керамический и стеклянный композит.

Первоначально толстые пленочные резисторы имели слабые допуски, но сегодня они доступны с допусками до 0,1% в упаковках, которые могут обрабатывать до 250 Вт. Толстопленочные резисторы имеют высокотемпературный коэффициент с изменением температуры 100 ° C, что приводит к 2,5% -ному изменению сопротивления.

Тонкие пленочные резисторы

Заимствование из полупроводниковых процессов, тонкопленочных резисторов осуществляется посредством процесса вакуумного осаждения, называемого распылением, где тонкий слой проводящего материала осаждается на изоляционную подложку. Затем этот тонкий слой фотографируется для создания резистивного рисунка.

Благодаря точному контролю количества осажденного материала и резистивного рисунка допустимые допуски, такие как 0,01%, могут быть достигнуты с помощью тонкопленочных резисторов. Тонкие пленочные резисторы ограничены примерно 2,5 Вт и более низкими напряжениями по сравнению с другими типами резисторов, но являются очень стабильными резисторами. Существует цена на точность тонкопленочных резисторов, которые обычно в два раза выше, чем у толстых пленочных резисторов.

Резисторы с проволочной обмоткой

Наивысшая мощность и наиболее точные резисторы — это резисторы с проволочной обмоткой, хотя они редко являются одновременно и высокой мощностью, и точными. Резисторы с проволочной обмоткой изготавливаются путем обертывания высокопрочной проволоки, обычно никель-хромового сплава, вокруг керамической катушки. Изменяя диаметр, длину, сплав проволоки и рисунок обертки, свойства резистора с проволочной сеткой могут быть адаптированы к применению.

Допуски на сопротивление равны 0,005% для прецизионных проволочных резисторов и могут быть найдены с номинальной мощностью до 50 Вт. Силовые резисторы с проволочной обмоткой обычно имеют допуски на 5% или 10%, но имеют номинальные мощности в киловаттном диапазоне. Резисторы с проволочной обмоткой действительно страдают высокой индуктивностью и емкостью из-за характера их конструкции, что ограничивает их низкочастотные применения.

потенциометры

Изменение сигнала или настройка схемы является обычным явлением в электронике. Одним из самых простых способов ручной настройки сигнала является переменный резистор или потенциометр. Потенциометры обычно используются для аналоговых пользовательских входов, таких как регуляторы громкости. Меньшие версии поверхностного монтажа используются для настройки или калибровки схемы на печатной плате до ее запечатывания и отправки клиентам.

Потенциометры могут быть очень точными, многооборотными переменными резисторами, но часто это простые однооборотные устройства, которые перемещают стеклоочиститель вдоль проводящего углеродного пути, чтобы изменить сопротивление от почти нуля до максимального значения. Потенциометры обычно имеют очень низкую номинальную мощность, плохие шумовые характеристики и посредственную стабильность.Однако способность изменять сопротивление и регулировать сигнал делает потенциометры неоценимыми во многих схемах и в прототипировании.

Другие типы резисторов

Как и в большинстве компонентов, существует несколько вариантов резистора специального типа. Фактически, несколько довольно распространены, включая резистивный элемент в лампе накаливания. Некоторые другие специальные резисторные варианты включают в себя нагревательные элементы, металлическую фольгу, оксид, шунты, кермет и резисторы сетки, чтобы назвать несколько.

Технология производства резистора (стр. 1 из 2)

Министерство образования и молодежи РМ

Бельцкий Политехнический Колледж

Кафедра радиоэлектроники и электромеханики

Практическая работа

Тема: Технология производства резистора

Рези́стор(англ. resistor, отлат.resisto — сопротивляюсь), — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполнятьсязакон Ома: мгновенное значениенапряженияна резисторе пропорциональнотокупроходящему через него

. На практике же резисторы в той или иной степени обладают также паразитнойёмкостью,паразитной индуктивностьюи нелинейностьювольт-амперной характеристики.

Классификация резисторов

Три резистора разных номиналов для поверхностного монтажа (SMD) припаянные на печатную плату

Резисторы являются элементами электронной аппаратуры и могут применяться как дискретные компоненты или как составные части интегральных микросхем. Дискретные резисторы классифицируются по назначению, виду ВАХ, характеру изменения сопротивления, технологии изготовления

По назначению:

— резисторы общего назначения

— резисторы специального назначения

— высокоомные (сопротивления от десятка МОм до единиц ТОм, рабочие напряжения 100..400 В)

— высоковольтные (рабочее напряжения — десятки кВ)

— высокочастотные (имеют малые собственные индуктивности и ёмкости, рабочие частоты до сотен МГц)

— прецизионные и сверхпрецизионные (повышенная точность, допуск 0,001 — 1%)

По виду вольт-амперной характеристики:

линейные резисторы

нелинейные резисторы

варисторы — сопротивление зависит от приложенного напряжения

терморезисторы — сопротивление зависит от температуры

фоторезисторы — сопротивление зависит от освещённости

тензорезисторы — сопротивление зависит от деформации резистора

магниторезисторы — сопротивление зависит от величины магнитного поля

По характеру изменения сопротивления:

— постоянные резисторы

— переменные регулировочные резисторы

— переменные подстроечные резисторы

По технологии изготовления:

Проволочные резисторы. Представляют собой кусок проволоки с высоким удельным сопротивлением намотанный на какой-либо каркас. Могут иметь значительную паразитную индуктивность. Высокоомные малогабаритные проволочные резисторы иногда изготавливают из микропровода.

Плёночные металлические резисторы. Представляют собой тонкую плёнку металла с высоким удельным сопротивлением, напылённую на керамический сердечник, на концы сердечника надеты металлические колпачки с проволочными выводами. Иногда, для повышения сопротивления, в плёнке прорезается винтовая канавка. Это наиболее распространённый тип резисторов.

Металлофольговые резисторы. В качестве резистивного материала используется тонкая металлическая лента.

Угольные резисторы. Бывают плёночными и объёмными. Используют высокое удельное сопротивление графита.

Интегральный резистор. Используется сопротивление слаболегированного полупроводника. Эти резисторы могут иметь большую нелинейность вольт-амперной характеристики. В основном используются в составе интегральных микросхем, где применить другие типы резисторов невозможно или не технологично.

Резисторы, выпускаемые промышленностью

Выпускаемые промышленностью резисторы одного и того же номинала имеют разброс сопротивлений. Значение возможного разброса определяется точностью резистора. Выпускают резисторы с точностью 20 %, 10 %, 5 %, и т. д. вплоть до 0,01 %. Номиналы резисторов не произвольны: их значения выбираются из специальных номинальных рядов, наиболее часто из номинальных рядов E6 (20 %), E12 (10 %) или E24 (для резисторов с точностью до 5 %), для более точных резисторов используются более точные ряды (например E48).

Резисторы, выпускаемые промышленностью характеризуются также определённым значением максимальной рассеиваемой мощности (выпускаются резисторы мощностью 0,125Вт 0,25Вт 0,5Вт 1Вт 2Вт 5Вт) (Согласно ГОСТ 24013-80 и ГОСТ 10318-80 советской радиотехнической промышленностью выпускались резисторы следующих номиналов мощностей, в Ваттах, Вт.: 0.01, 0.025, 0.05, 0.062, 0.125, 0.5, 1, 2, 3, 4, 5, 8, 10, 16, 25, 40, 63, 100, 160, 250, 500)

Производство резисторов

Резисторы — это элементы электрической схемы, обладающие активным электрическим сопротивлением. Они составляют от 16 до 50% общего числа элементов схемы радиоэлектронной аппаратуры. В зависимости от материала элемента, проводящего электрический ток, различают непроволочные и проволочные резисторы.

Непроволочные резисторы — одни из самых массовых видов резисторов (40% от общего числа резисторов). Поэтому надёжность работы радиоэлектронной аппаратуры в значительной степени зависит от их качества. Непроволочные резисторы разделяют на следующие группы: углеродистые, металлоплёночные и металлоокисные, композиционные и полупроводниковые.

Углеродистыми называют резисторы, проводящий слой которых образован графитоподобной плёнкой, осаждённой на изоляционное основание, преимущественно фарфор. При изготовлении углеродистых резисторов применяют поточный метод науглероживания оснований в специальных камерах при высокой температуре. Массовый выпуск углеродистых резисторов ведётся на автоматизированных линиях.

Металлопленочные резисторыпредставляют собой изоляционные основания — цилиндрические трубки из керамики, стекла, слоистых пластиков, ситаллов, на которые нанесены пленки специальных сплавов или металлов различной толщины.

Металлическую пленку наносят на основание резистора осаждением металла при высокой температуре в специальной камере, химическим восстановлением из растворов солей, травлением, оксидированием и др.

Основные материалы для изготовления пленочных резисторов — титан и тантал. Важнейшее их преимущество в том, что в процессе производства можно управлять их электрическими свойствами: получить титановую пленку, обладающую одним из свойств металла, полупроводника или диэлектрика. Для повышения стабильности характеристик резистора плёнку напыляют на нагретое до определенной температуры основание. Сопротивление металлических пленок обратно пропорционально их толщине. Для получения необходимой величины удельного сопротивления в процессе напыления ведётся постоянный контроль толщины наносимой плёнки.

Металлоокисные резисторы

Плёнку двуокиси олова осаждают на керамические или стеклянные основания путем термического разложения паров хлористого олова или пульверизатором наносят на нагретое основание водный раствор четыреххлористого олова. В последнее время производство металлоокисных резисторов ведется на автоматических установках. Композиционные резисторы изготовляют на основе смеси проводящего материала (например, графита и сажи) с органическими и неорганическими связующими, наполнителем и отвердителем. Композиционные смеси наносят на основание резистора. Наиболее распространен метод погружения основания резистора в ванну со смесью и извлечения его из ванны с определенной скоростью. Нанесенную таким образом пленку подвергают термической обработке.

Проволочные резисторы

Проволочные резисторы (постоянного и переменного сопротивлений) отличаются высокой стабильностью электрических параметров, повышенной точностью, но резисторы этого типа имеют значительные индуктивность и ёмкость (так как они имеют вид катушки), большие габариты и сравнительно дороги. Основной элемент проволочных резисторов — тонкая проволока (диаметром в несколько сотых долей миллиметра) из сплавов, обладающих высоким удельным сопротивлением, достаточной механической прочностью, пластичностью и термостойкостью. Все элементы конструкций проволочных резисторов выполняют из термостойких материалов (так как при прохождении электрического тока резистор нагревается), а проводящий элемент (проволоку) защищают от климатических и механических воздействий стеклоэмалевыми и другими электроизоляционными покрытиями. Основной операцией при изготовлении проволочных резисторов является процесс наматывания проволоки на керамический или пластмассовый каркас. Полупроводниковые резисторы изготавливают (наиболее широко) из кремния, который обеспечивает высокую рабочую температуру изделия. Исходными заготовками служат кремниевые пластины различных размеров. После промывки и травления на концах пластин создают никелевые контактные площадки. Для этого химическим путем вжигают никель в слой кремния при температуре 780—800°С. Затем еще раз покрывают никелем контактные площадки и припаивают выводы.

На рис. представлено устройство пленочного резистора. На диэлектрическое цилиндрическое основание 1 нанесена резистивная пленка 2. На торцы цилиндра надеты контактные колпачки 3 из проводящего материала с припаянными к ним выводами 4. Для защиты резистивной пленки от воздействия внешних факторов резистор покрывают защитной пленкой 5.

Конструкции переменных резисторов гораздо сложнее, чем постоянных. На следующем рисунке представлена конструкция переменного непроволочного резистора круглой формы.

Он состоит из подвижной и неподвижной частей. Неподвижная часть представляет собой пластмассовый корпус 2, в котором смонтирован токопроводящий элемент 3, имеющий подковообразную форму. Посредством заклепок 6 он крепится к круглому корпусу. Эти заклепки соединены с внешними выводами 4. Подвижная часть представляет собой вращающуюся ось, с торцом которой 7 посредством чеканки соединена изоляционная планка 8, на которой смонтирован подвижный контакт 1 (токосъемник), соединенный с внешним выводом. Угол поворота оси составляет 270° и ограничивается стопором 5.

Условное обозначение резисторов на схемах

Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное назначение которого оказывать активное сопротивление электрическому току. Основные характеристики резистора — номинальное сопротивление и рассеиваемая мощность. Наиболее широко используются постоянные резисторы, реже — переменные, подстроечные, а также резисторы, изменяющие свое сопротивление под действием внешних факторов.

Постоянные резисторы бывают проволочными (из провода с высоким и стабильным удельным сопротивлением) и непроволочными (с резистивным элементом, например, в виде тонкой пленки из оксида металла, пиролитического углерода и т. д.). Однако на схемах их обозначают одинаково — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 1). Это условное графическое обозначение — основа, на которой строятся обозначения всех разновидностей резисторов. Указанные на рис. 1 размеры резисторов установлены ГОСТом и их следует соблюдать при вычерчивании схем.

Рис.1. Условное обозначение резисторов

На схемах рядом с обозначением резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буквы R (Rezisto) и порядкового номера резистора но схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буквой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с прописной буквой М (150 МОм —> 150 М).

Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис.1), то это означает, что сопротивление указано ориентировочно и при налаживании устройства его необходимо подобрать по определённой методике.

Номинальную рассеиваемую мощность указывают специальными значками внутри условного графического обозначения (рис. 2).

Рис.2. Обозначение мощности резисторов

Постоянные резисторы могут иметь отводы от резистивного элемента (рис. 3, а), причем, если необходимо, то символ резистора вытягивают в длину (рис. 3, б).

Рис.3. Обозначение постоянных резисторов с отводами

Переменные резисторы используют для всевозможных регулировок. Как правило, у такого резистора минимум три вывода: два — от резистивного элемента, определяющего номинальное (а практически — максимальное) сопротивление, и один — от переметающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинной стороне основного условного графического изображения (рис. 4, а). Для переменных резисторов в реостатном включении допускается использовать условное графическое изображение рис. 4, б. Переменные резисторы с дополнительными отводами обозначаются так, как показано на рис. 4, е. Отводы у переменных резисторов показывают так же, как и у постоянных (см. рис. 3).

Рис.4. Обозначение переменных резисторов

Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов применяют сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 5, а). Если же сделать этого не удается, т. е. символы резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой линии (рис. 5, б). Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — первый резистор сдвоенного переменного резистора R2, R2.2 — второй).

Рис.5. Обозначение сдвоенных переменных резисторов

В бытовой аппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны обозначения, при перемещении к которой движок воздействует на выключатель, (рис. 6, а). При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если обозначение резистора и выключателя на схеме удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 6, б).

Рис.6. Обозначение переменных резисторов совмещенных с выключателем

Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов чаще всего приспособлен для управления отверткой и не рассчитан на частые регулировки. Обозначение подстроечного резистора (рис. 7) наглядно отражает его назначение: практически это постоянный резистор с отводом, положение которого можно изменять.

Рис.7. Обозначение подстроечных резисторов

Из резисторов, изменяющих свое сопротивление под действием внешних факторов, наиболее часто используют терморезисторы (обозначение RK) и варисторы (RU). Общим для условного графического изображения резисторов этой группы является знак нелинейного саморегулирования в виде наклонной линии с изломом внизу (рис. 8).

Рис.8. Обозначение терморезисторов и варисторов

Для указания внешних факторов воздействия используют их общепринятые буквенные обозначения: f (температура), U (напряжение) и т. д.

Знак температурного коэффициента сопротивления терморсзисторов указывают только в том случае, если он отрицательный (см. рис. 8, резистор RK2).

Материал с сайта http://www.radiolibrary.ru

Для чего используются резисторы?

Резисторы являются одними из самых популярных электронных компонентов, потому что они просты, но универсальны. Одним из наиболее распространенных применений резистора является ограничение величины тока в части цепи. Однако резисторы также можно использовать для управления величиной напряжения, подаваемого на часть цепи, и для создания схем синхронизации.

Ограничение тока

Схема на следующем рисунке показывает 6-вольтовую батарею, подающую ток на светодиод (LED) через резистор (показан зигзагом). Светодиоды (как и многие другие электронные детали) потребляют ток, как ребенок ест конфету: они пытаются сожрать столько, сколько вы им дадите. Но у светодиодов есть проблема — они перегорают, если потребляют слишком много тока. Резистор в цепи выполняет полезную функцию ограничения количества тока, подаваемого на светодиод (так, как хороший родитель ограничивает потребление конфет).

Резистор ограничивает величину тока, I , протекающего через чувствительные компоненты, такие как светодиод (LED) в этой цепи.

Слишком большой ток может вывести из строя многие чувствительные электронные компоненты, такие как транзисторы и интегральные схемы. Поставив резистор на вход чувствительной части, вы ограничите ток, который достигает этой части. (Но если вы используете слишком большое сопротивление, вы настолько ограничите ток, что не увидите свет, хотя он есть!) Этот простой метод может сэкономить вам много времени и денег, которые вы иначе потеряли бы, пытаясь исправить случайную ошибку. взрывы ваших цепей.

Вы можете наблюдать, как резисторы ограничивают ток, настроив показанную схему и испытав резисторы разных номиналов.

Вот то, что вы используете для создания схемы светодиодного резистора:

• Четыре батарейки AA 1,5 В

• Один держатель для четырех батареек (для батарей типа АА)

• Один аккумуляторный зажим

• Один

  (обозначается желто-фиолетово-коричневыми полосами, а затем четвертой полосой, которая может быть золотой, серебряной, черной, коричневой или красной)

• Один 4,7

  (желто-фиолетово-красный и любой цвет для четвертой полосы)

• Один 10

  (коричнево-черно-оранжевый и любой цвет для четвертой полосы)

• Один 47

  (желто-фиолетово-оранжевый и любой цвет для четвертой полосы)

• Один светодиод (любого размера, любого цвета)

• Три изолированных зажима типа «крокодил» или одна макетная плата без пайки

Используйте зажимы типа «крокодил» или макетную плату без пайки для создания схемы (см. следующий рисунок), начиная с резистора 470 Ом. Не забудьте правильно сориентировать светодиод, подключив более короткий провод светодиода к отрицательной клемме аккумулятора. Не беспокойтесь об ориентации резистора; В любом случае это хорошо. Обратите внимание, как ярко светит светодиод. Затем удалите резистор и замените его другими резисторами, по одному, каждый раз увеличивая сопротивление. Вы заметили, что светодиод с каждым разом светит все слабее? Это связано с тем, что более высокие сопротивления больше ограничивают ток, и чем меньше ток получает светодиод, тем ярче он светит.

Два способа установки схемы резистор-светодиод.

На следующем рисунке показана параллельная цепь, в которой каждая ветвь имеет разное значение сопротивления. При более высоких значениях сопротивления ток, проходящий через эту ветвь, ограничивается больше, поэтому светодиод в этой ветви излучает меньше света.

Более высокие значения сопротивления больше ограничивают ток, что приводит к меньшему количеству света, излучаемого светодиодами.

Снижение напряжения

Резисторы также можно использовать для уменьшения напряжения, подаваемого на различные части цепи. Скажем, например, у вас есть 9-вольтовый источник питания, но вам нужно обеспечить 5 вольт для питания конкретной интегральной схемы, которую вы используете. Вы можете настроить схему, подобную показанной здесь, для деления напряжения таким образом, чтобы на выходе было 5 В. Затем — вуаля — вы можете использовать выходное напряжение В _из этого делителя напряжения в качестве напряжения питания для вашей интегральной схемы.

Используйте два резистора для создания делителя напряжения, распространенный метод получения разных напряжений для разных частей цепи.

Чтобы увидеть делитель напряжения в действии, соберите показанную схему, используя следующие детали:

• Одна 9-вольтовая батарея

• Один аккумуляторный зажим

• Один 12

  (коричнево-красно-оранжевый и любой цвет для четвертой полосы)

• Один 15

  (коричнево-зелено-оранжевый и любой цвет для четвертой полосы)

• Три изолированных зажима типа «крокодил» или одна макетная плата без пайки

  Два способа построения схемы делителя напряжения.

Затем с помощью мультиметра, настроенного на вольт постоянного тока, измерьте напряжение на аккумуляторе и на 15

, как показано. Измерения показывают, что фактическое напряжение батареи составляет 9,24 В, а В _из составляет 5,15 В.

Измерьте общее напряжение от батареи (слева) и напряжение на резисторе (справа).

Управление временными циклами

Вы также можете подключить резистор к другому популярному компоненту — конденсатору — для создания предсказуемых скачков напряжения вверх и вниз. Вы обнаружите, что комбинация резистора и конденсатора помогает вам создать своего рода таймер песочных часов, который пригодится для схем, которые имеют зависимость от времени (например, трехсторонний светофор).

Об этой статье

Эта статья из книги:

• Электроника для чайников,

Об авторе книги:

Кэтлин Шамиех — инженер-электрик и писатель с обширным опытом проектирования и консультирования в области медицинской электроники, обработки речи и телекоммуникаций.

Эту статью можно найти в категории:

• Общая электроника,

Что такое резистор? Как работает резистор? Что делает резистор?

Прежде чем мы сможем ответить, что нам нужно знать:

Что такое сопротивление?

Начнем с проводников и изоляторов. В основном проводники позволяют электричеству течь, а изоляторы останавливают электричество. Ну, это довольно упрощенный взгляд, потому что это еще не все. Например, воздух обычно является изолятором, но при достаточно большом напряжении он становится проводником, как мы видим, когда молния образуется во время грозы. Так что на самом деле воздух «устойчив» к потоку электричества, и именно так мы приходим к идее электрического сопротивления. Проводник можно лучше объяснить как имеющий низкое сопротивление, а изолятор — как имеющий высокое сопротивление. Электрическое сопротивление измеряется в омах и описывается известным уравнением:

Резистор — это электронный компонент, который сопротивляется потоку электронов в цепи. Почти всегда, говоря о резисторах, люди имеют в виду постоянные резисторы с известным статическим сопротивлением. Статические резисторы являются пассивными компонентами, т. е. потребляют только энергию. На внутрисхемных схемах резисторы отображаются либо в виде прямоугольника в соответствии с международным стандартом, либо в виде волнистой линии, которая является американской версией. В оставшейся части этой статьи мы будем называть статические резисторы просто резисторами.

Слева: резистор американского типа 100 Ом. Справа: резистор международного стандарта 200 Ом.

Как работает резистор?

Ток можно представить себе как воду, текущую по трубе. Сопротивление будет заключаться в том, насколько легко этой воде течь. Слева находится более «проводящая» трубка, так как она шире, пропускает больше электронов и, следовательно, имеет больший ток. Справа труба с меньшей «проводимостью», поскольку она тоньше, пропускает меньше электронов и, следовательно, имеет меньший ток.

Резистор работает, ограничивая протекание тока, он может сделать это одним из трех способов: во-первых, используя менее проводящий материал, во-вторых, делая проводящий материал тоньше и, наконец, делая проводящий материал длиннее. Многие резисторы имеют проволочную обмотку, как следует из названия, они состоят из проводящего провода, намотанного вокруг изолирующей середины, с другими резисторами, а не физическим проводом, намотанным вокруг, это просто углеродная спираль, они называются углеродной пленкой. Резисторы с проволочной обмоткой более точны и стабильны, чем резисторы из углеродной пленки, сопротивление резистора регулируется количеством витков и толщиной провода. Существует много типов резисторов, но все они работают по одним и тем же трем принципам, поскольку это единственный надежный способ управления сопротивлением резисторов.

Углеродный пленочный резистор со снятой большей частью защитного кожуха. Вы можете ясно видеть углеродную спираль, которая придает резистору его сопротивление.

Что делает резистор?

Резистор ограничивает ток и снижает напряжение. Просто, но очень полезно. В очень простом и стандартном примере, показанном ниже:

С блоком питания 12 В пост. питания мы хотим управлять 3-вольтовым светодиодом. Без токоограничивающего резистора светодиод очень быстро сгорит. Итак, мы добавляем резистор, но какой номинал должен быть у резистора?

Ну, мы знаем, что на схему подается 12 вольт, а 3 вольта используются светодиодом, так что остается 9 вольт для резистора. Мы также знаем, что в цепи должен быть ток около 20 миллиампер (0,02 ампера), иначе светодиод перегорит.

Мы можем использовать закон Ома, чтобы найти резистор R, необходимый для защиты светодиода от чрезмерного тока.

V = I×R                    (закон Ома) 90 195 9= 0,02×R              (подставить значения)
R = 9÷0,02              (переставьте уравнение) 90 195 R = 450 Ом                (необходимое сопротивление)

Используя закон Ома, мы выяснили, что для нашего светодиода нам понадобится резистор на 450 Ом. Этот резистор является токоограничивающим резистором, который очень часто используется для резисторов. Другие распространенные области применения включают делители напряжения и подтягивающие резисторы.

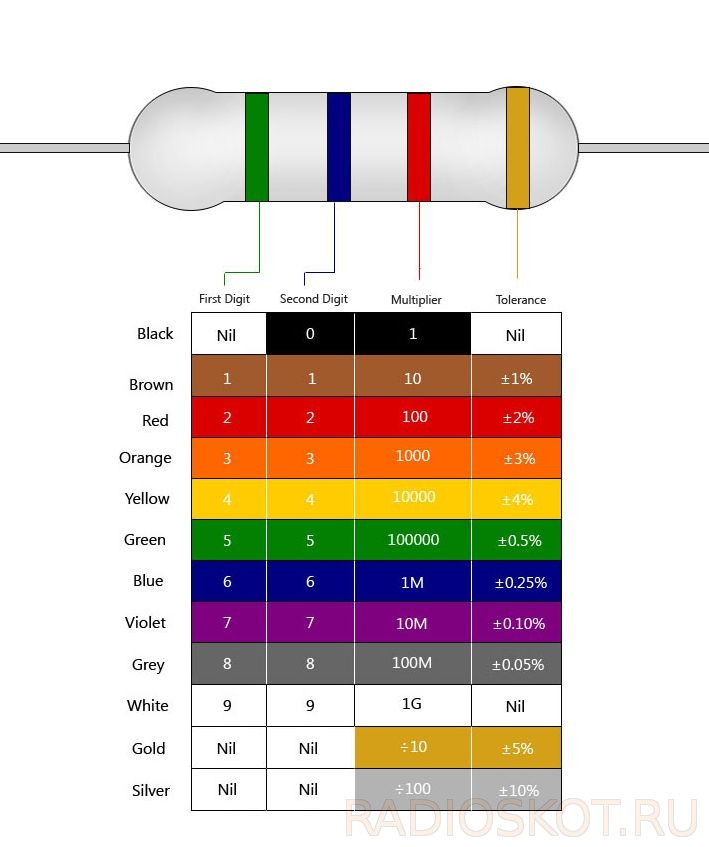

Что означают маркировки на резисторах?

Маркировка резисторов бывает трех типов: 4, 5 или 6 полос. С 4-полосными резисторами первые две полосы показывают вам цифры, третья полоса говорит вам о множителе, а четвертая полоса говорит вам о допуске (то есть, насколько фактическое значение сопротивления будет отличаться от заявленного). С 5-полосными резисторами первые три полосы сообщают вам цифры, четвертая полоса сообщает вам множители, а пятая полоса сообщает вам допуски. 6-полосные резисторы имеют те же первые 5 полос, что и 5-полосные резисторы, а шестая полоса указывает на температурный коэффициент (то есть, насколько значение сопротивления будет меняться в зависимости от температуры, измеренной в ppm на ºC (ppm обозначает части на миллион) ).

29 июля 2020

Последние сообщения

• Этот пост в блоге полон идей по поддержке школ в их учебной программе STEM. Не пропустите загрузку …

  читать дальше

  22 сентября 2022

• Как паять для начинающих …

  читать дальше

  27 сентября 2021 г.

• С Днем Звездных войн, да прибудет с вами 4-е! Мы собрали песенку, используя бит BBC micro:bit и …

  подробнее

  4 мая 2021

Что делает резистор и как читать его коды?

Резисторы являются одними из наиболее распространенных и важных электрических компонентов в мире. Они широко используются в различных приборах и устройствах — от микроволновых печей и обогревателей до лампочек и мобильных телефонов.

Несмотря на то, что они являются частью (почти) каждого электрического устройства в мире, большинство людей до сих пор не обращают внимания на их работу.

Поэтому сегодня вы узнаете о них все самое важное. Что делает резистор, как он работает и из чего он сделан?

Давайте узнаем!

Что такое резистор?

Резистор — это электрический компонент, препятствующий протеканию тока. Другими словами, он препятствует прохождению электронов по цепи. Эта оппозиция известна как сопротивление, поэтому ее символ — R.

Хотя резисторы являются пассивными компонентами, они играют важную роль в электронных схемах. Контролируя количество протекающего тока, резисторы могут помочь защитить другие детали от повреждений и обеспечить правильную работу электронных устройств.

Их значение обычно измеряется в омах.

Что делает резистор?

Основная цель резистора — создать сопротивление в цепи, которое может помочь контролировать ток и напряжение.

Управляя потоком электричества, они помогают регулировать напряжение и ток в цепи. Таким образом, мы можем сказать, что резисторы играют жизненно важную роль в обеспечении безопасной и эффективной работы электронных устройств.

Еще одной функцией резистора является создание различных эффектов в цепи, таких как создание задержки или создание искрящегося звука.

Понимая, как работают резисторы, инженеры могут создавать всевозможные удивительные устройства, которые мы используем в повседневной жизни.

Точное управление током и напряжением делает их незаменимыми в любой цепи. Более того, их способность защищать другие компоненты делает их необходимыми для обеспечения надежности любой электронной системы.

Как работает резистор?

Мы рассмотрели определение и функции резистора. Давайте посмотрим, как именно это работает:

Электрическое сопротивление измеряет сложность прохождения электронов через материал.

Некоторые из них, например металлы, позволяют электронам свободно течь, поэтому они являются хорошими проводниками. Напротив, другие, такие как резина или стекло, более устойчивы. Вот что делает их хорошими изоляторами.

В типичной электрической цепи ток течет от положительной клеммы источника питания через резистор и обратно к отрицательной клемме. Как видите, он действует как блокпост в цепи, заставляя ток замедляться.

При выборе резистора для цепи важно выбрать резистор с соответствующими характеристиками.

Если он слишком большой, он не будет обеспечивать достаточное сопротивление току, что может привести к перегреву. С другой стороны, если он слишком мал, его будет слишком много, и ток может вообще не течь.

Выбирая резистор соответствующего размера в цепи, инженеры могут контролировать величину протекающего через нее тока и предотвращать повреждение компонентов.

Основной принцип здесь называется законом Ома, названным в честь немецкого физика Георга Симона Ома. Он гласит, что ток, проходящий через проводник, прямо пропорционален приложенному к нему напряжению при условии, что температура остается постоянной.

Закон звучит так:

I = V/R

где I — ток в амперах, V — напряжение в вольтах, а R — сопротивление в омах.

Формула показывает, что изменяя значение R резистора, мы можем контролировать величину тока, протекающего через него.

Как читать цветовые коды резисторов?

Полосы на резисторе представляют его значение сопротивления и допуск. Это называется «цветовой код», который используется для обозначения свойств компонента.

В четырехполосном резисторе (наиболее распространенный тип) код состоит из четырех цветных полос, каждая из которых соответствует своему номеру. Первые две обозначают первые две цифры значения, а третья указывает множитель.

Например, резистор с цветовым кодом коричневый, черный, коричневый и золотой будет иметь сопротивление 100 Ом. Чтобы вычислить его, просто возьмите первые две цифры (в данном случае 10) и умножьте их на множитель (еще раз 10). Это дает вам окончательный результат 100 Ом.

При чтении цветовых кодов резисторов необходимо также учитывать допуск. Это то, что представляет собой четвертая полоса. Например, если это серебро, допуск будет +/- 10%. Тогда фактическое значение может быть где-то между 90 и 110 Ом.

Наконец, стоит отметить, что некоторые резисторы имеют пятый или шестой диапазон. В пятидиапазонной версии есть три значащих значения, множитель и допуск. В шестиполосном шестой представляет собой температурный коэффициент, полезный для высокоточных резисторов.

Однако они менее распространены.

Из чего сделаны резисторы?

Теперь давайте сосредоточимся на том, из чего именно сделаны резисторы.

Вы можете классифицировать эти компоненты на основе их материалов.

Резисторы из углеродного состава (CC)

Резисторы из углеродного состава создаются путем смешивания углерода со связующим и последующего прессования смеси в твердый стержень. Величина стойкости зависит от соотношения углерода и связующего. Резисторы

CC идеально подходят для приложений с низким энергопотреблением из-за их низкой стоимости и стабильности. Однако они также менее точны, чем другие варианты, и имеют тенденцию дрейфовать со временем.

Резисторы с проволочной обмоткой (WW)

Как следует из названия, они сделаны из отрезка проволоки, намотанной на сердечник. Наиболее распространенным материалом для этого резистора является манганин, хотя можно использовать и другие материалы, такие как нихром и медно-никелевый сплав. Значение R зависит от типа провода, его длины и площади поперечного сечения.

Резисторы с проволочной обмоткой работают в приложениях большой мощности, поскольку они могут рассеивать большое количество тепла.

Металлопленочные (МФ) резисторы

Металлопленочные резисторы изготавливаются путем нанесения тонкого металлического слоя на керамическую или стеклянную подложку. Значение R зависит от типа используемого металла и толщины наплавленного слоя. Резисторы MF более точны и имеют лучшую температурную стабильность, чем резисторы CC.

Они являются отличным вариантом для прецизионных приложений, таких как аудиооборудование.

Тонкопленочные (TF) резисторы

Тонкопленочные резисторы изготавливаются путем нанесения тонкого слоя металла на подложку, как и MF резисторы. Однако этот слой гораздо более тонкий, обычно его толщина составляет всего несколько микрометров. За его сопротивление отвечает как материал используемого резистора ТФ, так и толщина слоя.

Они обеспечивают высокую точность и стабильность, что делает их идеальными для критически важных приложений, таких как медицинское оборудование.

Фольговые резисторы

Фольговые резисторы изготавливаются путем помещения тонкого слоя металлической фольги между двумя кусками стекла или керамики. Значение R зависит от типа используемого металла, толщины наплавленного слоя и длины. Это точные резисторы с отличной температурной стабильностью.

Они используются в высокоточных приложениях, таких как медицинское оборудование.

Завершение

Резисторы — это компоненты, используемые для управления потоком электричества в цепи. Они изготавливаются из различных материалов, включая углерод, металл и тонкую пленку.

Тип используемого материала определяет значение сопротивления, точность и стабильность компонента. Их области применения очень разнообразны: от маломощной электроники до высокоточного медицинского оборудования.

Вот и все — теперь, когда вы знаете, что и как они делают, вы можете начать экспериментировать с ними в своих схемах.

Как использовать резисторы в проекте

(Изображение предоставлено Tom’s Hardware)

Набор инструментов производителя содержит основной набор основных инструментов производителя. Инструменты, без которых мы не можем работать. Макеты, паяльники, светодиоды важны, но резисторы — это крошечные компоненты, от которых зависят проекты.

Независимо от того, какую плату мы выберем, будь то Raspberry Pi , Raspberry Pi Pico или Arduino, нам нужны резисторы для защиты наших светодиодов, разделения напряжений и обеспечения точных значений для наших цепей. Но что они делают, зачем они нам нужны и как мы можем убедиться, что у нас есть правильное значение? Для этого нам нужно немного посчитать и свериться с несколькими таблицами данных.

В этом справочнике мы объясним, что такое резисторы, для чего они нужны, и расскажем, как выбрать правильный резистор для вашего следующего проекта.

Что такое резисторы?

Резисторы представляют собой компоненты, создающие электрическое сопротивление в цепи. Обычно они используются для уменьшения тока, протекающего в цепи, например, при использовании со светодиодами они не дают светодиоду потреблять слишком много тока.

Светодиод без резистора очень быстро перегорит. Резисторы также можно использовать для создания делителей напряжения, полезных цепей, которые уменьшают напряжение в цепи. У каждого производителя есть резисторы в наборах. Они поставляются в виде патронташей и могут быть куплены в отдельных упаковках или тысячами.

Зачем нужны резисторы?

Резисторы в основном используются для предотвращения чрезмерного потребления тока компонентом. Возьмем, к примеру, светодиод (светоизлучающий диод). Светодиоды предназначены для пропускания тока в одном направлении и при работе производят небольшое количество света. Если мы дадим светодиодам столько тока, сколько они хотят, светодиод будет ярко светиться, но вскоре перегорит. В некоторых случаях мы можем подать слишком большой ток сразу, в результате чего светодиод «вспыхнет», а затем погаснет.

Мы можем использовать следующий расчет, чтобы определить точное значение резистора.

R — номинал резистора, Vs — напряжение питания, Vf — прямое напряжение (необходимое количество компонентов), If — прямой ток.

Изображение 1 из 2

(Изображение предоставлено Tom’s Hardware)

(Изображение предоставлено Tom’s Hardware)

Давайте применим это на практике. У нас есть синий светодиод, подключенный к источнику питания 5 В. Прямое напряжение светодиода составляет 3,2 В, а требуемый ток составляет около 10 мА. Итак, расчет выглядит так.

(Изображение предоставлено Tom’s Hardware)

Это означает, что значение R равно 180 Ом. В стандартной серии резисторов мы можем использовать это точное значение или вместо этого выбрать резистор на 150 или 220 Ом. Для базовых задач точное значение не имеет значения, но при проектировании схем для профессиональных/промышленных или высокоточных устройств вам потребуется использовать точные значения. Точные значения можно найти в техническом описании компонентов или на странице продукта в выбранном вами магазине.

Для большинства приложений для любителей / производителей мы можем выбрать ближайшее значение, которое у нас есть. Мы часто отдаем предпочтение резистору 220/330 Ом для наших светодиодов.

(Изображение предоставлено Tom’s Hardware)

Резисторы также можно использовать для подтягивания или опускания контакта GPIO. Подтягивающий резистор подтянет контакт к высокому уровню, подключив источник напряжения к контакту. Подтягивающий резистор подтянет контакт к GND. Мы использовали резистор 10 кОм с датчиком температуры DHT22 , чтобы поднять вывод данных с помощью источника питания 3,3 В.

Резисторы также можно использовать для снижения напряжения с одного уровня на другой. Это называется делителем напряжения и обычно используется в потенциометрах для изменения напряжения.

Чтобы создать делитель напряжения, нам нужно использовать это уравнение.

(Изображение предоставлено Tom’s Hardware)

Vout — это напряжение, которое нам нужно.

Vin — входное напряжение.

R1 номинал первого резистора.

R2 номинал второго резистора.

(Изображение предоставлено Tom’s Hardware)

Итак, для нашего делителя напряжения мы хотим преобразовать входное напряжение 5 В примерно в 3,3 В. Этот процесс обычно используется, когда нам нужно изменить логическое напряжение компонента, например, HC-SR04. Ультразвуковой датчик расстояния HC-SR04 изначально использовал логику 5 В, поэтому эхо-вывод, который активируется, когда звук отражается от объекта, посылает 5 В на GPIO.

Для Arduino это нормально. Для Raspberry Pi это может повредить штифт или даже Pi. Мы используем два резистора, R1 — резистор 1 кОм (вверху) и R2 — резистор 2,2 кОм (внизу), чтобы создать делитель напряжения. Ножки R1 и R2 входят в один и тот же ряд макетной платы. На R1 подаем 5В, а на R2 подключаем к GND. Там, где встречаются ножки R1 и R2, находится выходное напряжение, которое должно быть 3,4375 В, что находится в пределах допуска 3,3 В GPIO.

(Изображение предоставлено Tom’s Hardware)

Расчет работает путем сложения R1 и R2 вместе (1000 + 2200 = 3200), затем мы делим значение R2 на это (2200 / 3200 = 0,6875) и, наконец, мы умножаем на входное напряжение (5 8 0,6875 = 3,4375 В).

Как правильно выбрать резистор?

Резисторы имеют цветные полосы вокруг своей оси. У нас есть подробная статья о том, как расшифровывать цветовые коды резисторов, но ниже приведено краткое объяснение, подходящее для вашего первого проекта.

Эти полосы представляют собой кодовую систему, которую мы можем использовать для определения номинала резистора. Есть четыре, пять и шесть полос, но наиболее распространены четыре. На самом деле, четыре ленточных резистора читаются легче всего.

(Изображение предоставлено Tom’s Hardware)

Возьмем этот резистор в качестве примера. Полосы напечатаны на резисторе, но последняя полоса, допуск, напечатана на одной из «выпуклостей» на конце резистора. Мы видим, что первая полоса желтая, а вторая фиолетовая. Это дает нам значение 47. Третья полоса — это множитель, в данном случае красный — 100. Если мы посчитаем, 47 x 100 = 4700. У нас есть резистор 4700 Ом, обычно называемый резистором 4,7 кОм. . Последняя полоса — допуск. Наша полоса допуска — золото, что означает, что у нас есть допуск 5%, он может быть на 5% выше или ниже значения 4,7 кОм.

(Изображение предоставлено Tom’s Hardware)

Пятиполосные резисторы обеспечивают дополнительную точность и используют дополнительную третью цифру для настройки точности. Третья полоса того же резистора 4,7 кОм теперь черная, что означает ноль. Четвертая полоса — это множитель, а пятая — наш допуск.

В этой таблице содержится краткий справочник, который можно применить к четырех- и пятиполосным резисторам.

(Изображение предоставлено Tom’s Hardware)

Проверка резисторов

Иногда бывает трудно правильно определить резистор по его цветовому коду. Он может быть старым, поврежденным или неправильно напечатанным. Если это так, то мы можем проверить наш резистор с помощью мультиметра.

Мультиметры — незаменимый инструмент для мастеров. Среди других функций мультиметры могут измерять напряжение, ток и проверять целостность цепи. Есть два распространенных мультиметра: автоматический и ручной. Автоматический диапазон пытается обнаружить чтение и поместить его в диапазон. Для ручного мы должны установить диапазон.

Для мультиметров с автоматическим выбором диапазона

(Изображение предоставлено Tom’s Hardware)

1. Поверните циферблат на символ Ω (Ом) и нажмите кнопку питания. Некоторые мультиметры включаются при повороте диска, а у других есть кнопка питания.

2. Оберните одну ножку резистора вокруг одного щупа. Резисторы не имеют полярности, поэтому к щупу можно подключить любую ногу.

3. Оберните другую ногу вокруг оставшегося зонда.

4. Считайте значение с экрана. Подождите несколько секунд, прежде чем снимать показания.

Для ручных мультиметров

(Изображение предоставлено Tom’s Hardware)

1. Поверните циферблат на символ Ω (Ом) и выберите самый низкий диапазон. Нажмите кнопку питания.

2. Оберните одну ножку резистора вокруг одного щупа. Резисторы не имеют полярности, поэтому к щупу можно подключить любую ногу.

3. Оберните другую ногу вокруг оставшегося зонда.

4. Считайте значение с экрана. Подождите несколько секунд, прежде чем снимать показания.

5. Если показания показывают OL или искажены, увеличьте один диапазон, пока не увидите стабильное значение. Это мультиметр, пытающийся сообщить нам, что наши показания находятся вне допустимого диапазона, обычно выше, чем ручная установка, которую мы использовали.

(Изображение предоставлено Tom’s Hardware)

Лес Паундер — помощник редактора Tom’s Hardware. Он творческий технолог и в течение семи лет создавал проекты, чтобы обучать и вдохновлять умы как молодых, так и старых. Он работал с Raspberry Pi Foundation над написанием и реализацией их программы подготовки учителей «Picademy».

Темы

Электроника

Базовое руководство по резисторам

— Блог

Базовое руководство по резисторам

Резистор — это электронный компонент, который используется для сопротивления протеканию электрического тока. Сопротивление ограничивает поток электронов в цепи.

Резисторы известны как пассивные компоненты, потому что они не требуют энергии для работы, они только потребляют энергию.

 В этом руководстве затронуто несколько тем:





---

1) Единицы:

Электрическое сопротивление измеряется в омах, для обозначения которых используется греческий символ омега 9.0248 ( ??? ). Способность материала сопротивляться протеканию тока. Сопротивление измеряется в единицах СИ, и очень важно знать, какой размер вам нужен. Резисторы могут быть



1 Ом	1Р
1000 Ом	1К
1 000 000 Ом	1М



Во избежание неправильного прочтения десятичные точки часто заменяются буквой: например, 1,5??? Резистор = 1R5???



2) Цветовые коды резисторов:

• Резисторы кодируются цветными полосами, которые используются для обозначения как значения сопротивления, так и допуска. Очень удобно ознакомиться с тем, как работает система цветового кодирования, однако, если вам лень, воспользуйтесь нашим четырехполосным калькулятором резисторов!
• Мы объясним, как рассчитать коды резисторов, в следующем посте!



3) Закон Ома:

Закон Ома является важным и фундаментальным правилом, которое следует помнить при работе с резисторами и электроникой в ​​целом. Он определяет взаимосвязь между напряжением, сопротивлением и током.



В	Напряжение в вольтах
Р	Сопротивление в Омах ( ??? )
I	Ток в амперах



«Разность потенциалов (напряжение) на идеальном проводнике пропорциональна току через него»

			В
	я	=	___
			Р

4) Мощность:



Когда используется резистор, процесс создает HEAT . Как правило, количество выделяемого тепла коррелирует с напряжением и током. Каждый резистор имеет номинальную мощность, измеренную в Вт , что является максимальной мощностью, которую резистор может выдержать без повреждения. Мощность можно рассчитать по напряжению на резисторе или току через него:



		В 2
Р	=	___		или		Р	=	I 2	х	Р
		Р



При этом; P = Мощность (Ватт), I = Ток (А), В = Напряжение (В), R = Сопротивление (Ом)



---



Типы резисторов



Существует большое разнообразие резисторов переменного и постоянного типа с различной конструкцией, например.

Два основных типа резисторов:



• Постоянные резисторы — наиболее распространенный тип с постоянным значением сопротивления. Если кто-то говорит о резисторе, скорее всего, это будет этот тип.
• Переменные резисторы —  Имеют регулируемое значение сопротивления, которое обычно регулируется механически. При использовании в качестве делителя напряжения они называются потенциометрами.



5) Типы постоянных резисторов:



Углеродные пленочные резисторы		Пленка углерода осаждается на изолированную подложку, которая затем разрезается на спиральное тело. Сопротивление регулируется изменением доли углерода в изоляции. Больше углерода дает меньшее сопротивление, а больше изоляции дает большее сопротивление. Углеродные резисторы, как правило, являются дешевым вариантом.
Металлопленочные резисторы		Металлическая пленка напыляется на керамическую подложку, а затем разрезается на спираль. Такие факторы, как длина, толщина и ширина металлической спирали, определяют величину сопротивления. Металлопленочные резисторы имеют низкий уровень шума и более стабильны при воздействии температурных изменений и приложенных напряжений по сравнению с угольными резисторами.
Металлооксидные пленочные резисторы		Использует пленку оксида металла, нанесенную на керамический стержень и защищенную эпоксидным покрытием. Сопротивление можно регулировать, вырезая канавки в пленке. Оксиды металлов имеют более высокую максимальную рабочую температуру, чем стандартные металлопленочные резисторы.
Резисторы с проволочной обмоткой		В основном используются для приложений высокой мощности, они сделаны из намотки проволоки на изолирующий сердечник. Они обладают высоким уровнем надежности при низком уровне температурного коэффициента. Это самый старый тип резисторов, однако они по-прежнему имеют высокую номинальную мощность и хорошие свойства для значений низкого сопротивления.



Доступно множество других типов резисторов, и если бы они были включены, длина этого руководства увеличилась бы в четыре раза! Это руководство предназначено в качестве общего обзора основных функций и принципов работы резисторов. Мы постараемся расширить это в последующих руководствах!

 Ознакомьтесь с ассортиментом резисторов здесь 18 июля 2018 г. | Просмотров: 776 |   Категории: Руководства по продуктам |   Автор: Admin

---

Поделиться этим постом

Об авторе

Поиск

«+ »

» + предложение. значение + »

» + »

» + Offering.desc + »

Что такое резистор?

В этой статье дается очень простое определение того, что такое электрическое сопротивление, что такое резистор? как пассивных электронных компонентов и их основное применение и технологии.

Самые основные определения:

Что такое электрическое сопротивление?

Физическое свойство проводника или компонента, преобразующее электрическую энергию в тепло

Что такое электрический резистор?

Резисторы — это пассивные электрические компоненты, ограничивающие прохождение электрического тока.

Компонент R , не имеющий значительных искажений фазы при приложенном напряжении U и результирующий поток тока I

Резисторы, как катушки индуктивности и конденсаторы, являются пассивными электронными компонентами, которые довольно просты в теории, но гораздо сложнее, если рассматривать поведение реальных устройств. Любой резистор, который можно построить или купить, в каком-то отношении неидеален, что делает его непригодным для некоторых целей; различные доступные продукты предлагают различные балансы несовершенства, чтобы они были достаточно хорошими для других..

Резисторы можно найти практически во всех электрических сетях и электронных схемах. Сопротивление измеряется в омах. Ом — это сопротивление, возникающее при прохождении тока в один ампер через резистор с падением напряжения на его выводах в один вольт. Ток пропорционален напряжению на клеммах. Это соотношение представлено основным уравнением закона Ома [1] и соответствующими уравнениями для мощности, тока, напряжения и сопротивления на рисунке 1.:

Уравнение закона Ома [1]

, где

U = приложенное напряжение;
R = сопротивление;
I = результирующий ток

Рис. 1. Уравнения мощности, тока, напряжения и сопротивления по закону Ома

Несмотря на то, что закон Ома является одним из наиболее часто используемых соотношений для компонентов и цепей, существуют некоторые ограничения его применимости при :

• высокие частоты (релаксация, скин-эффект)
• высокие значения напряженности поля (вспышки на материалах с высоким сопротивлением)
• очень низкие температуры (сверхпроводимость)

Помимо номинального сопротивления резисторы имеют несколько свойств, таких как температурный коэффициент, шум резистора и номинальная мощность. Эти свойства резистора могут быть важны для принятия во внимание в зависимости от приложения.

Резисторы используются для многих целей. Несколько примеров:

• разграничение электрического тока
• деление напряжения
• производство тепла
• цепь согласования и нагрузки
• коэффициент усиления управления
• фиксированные постоянные времени
• измерения тока

Имеются в продаже со значениями сопротивления в диапазоне более девяти порядков. Их можно использовать в качестве электрических тормозов для рассеивания кинетической энергии поездов или они могут быть меньше квадратного миллиметра для электроники.

Резисторные технологии различаются по характеристикам, диапазону охвата электрических параметров. Давайте начнем наш курс, чтобы узнать некоторые основы о них и о том, какие технологии доступны сегодня.

Термины и определения резисторов

Номинальное сопротивление

Расчетное значение сопротивления обычно указывается на резисторе.

Номинальная мощность

Максимально допустимая мощность при номинальной температуре. Некоторые из наших чип-резисторных массивов и сетей указывают всю номинальную мощность в виде пакета.

Номинальная температура

Максимальная температура окружающей среды, при которой номинальная мощность может применяться непрерывно. Номинальная температура окружающей среды относится к температуре вокруг резистора, установленного внутри оборудования, а не к температуре воздуха снаружи оборудования.

Номинальная температура клеммной части

Максимальная температура клеммной части резистора для поверхностного монтажа, при которой номинальная мощность может применяться непрерывно. Включает повышение температуры за счет собственного тепловыделения.

Кривая снижения характеристик

Кривая, отражающая зависимость между температурой окружающей среды и максимально допустимой мощностью, которая обычно выражается в процентах.

Номинальное напряжение

Максимально допустимое напряжение постоянного или переменного тока (среднеквадратичное значение), которое можно непрерывно прикладывать к резистору или резистивному элементу при номинальной температуре окружающей среды или температуре клеммной части, которое рассчитывается на основе номинальной мощности и номинального сопротивления по следующей формуле .

Номинальное напряжение не должно превышать макс. рабочее напряжение.

Критическое сопротивление

Максимальное номинальное значение сопротивления, при котором может быть применена номинальная мощность без превышения максимального рабочего напряжения. Номинальное напряжение равно макс. рабочее напряжение при критическом значении сопротивления.

Макс. Рабочее напряжение

Максимальное напряжение постоянного или переменного тока (СКЗ), которое может непрерывно прикладываться к выводам резистора. Однако максимальным значением применимого напряжения является номинальное напряжение при критическом значении сопротивления или ниже.

Максимальное рабочее напряжение и номинальное напряжение рассчитываются как напряжения постоянного тока на основе номинальной мощности. Для переменного тока предполагается синусоида, поэтому пиковое напряжение должно быть в √2 раза больше максимального рабочего напряжения. Если форма волны не является синусоидальной или когда значение сопротивления превышает критическое сопротивление, обратитесь к производителю/проконсультируйтесь с техническим описанием продукта для применимого пикового напряжения.

Напряжение перегрузки

Допустимое напряжение, которое прикладывается за 5 сек. при испытании на кратковременную перегрузку. Напряжение перегрузки должно быть в 2,5 раза больше номинального напряжения или макс. напряжение перегрузки, в зависимости от того, что ниже.

Макс.
