Как измерить силу тока мультиметром?

Смотрите также обзоры и статьи:

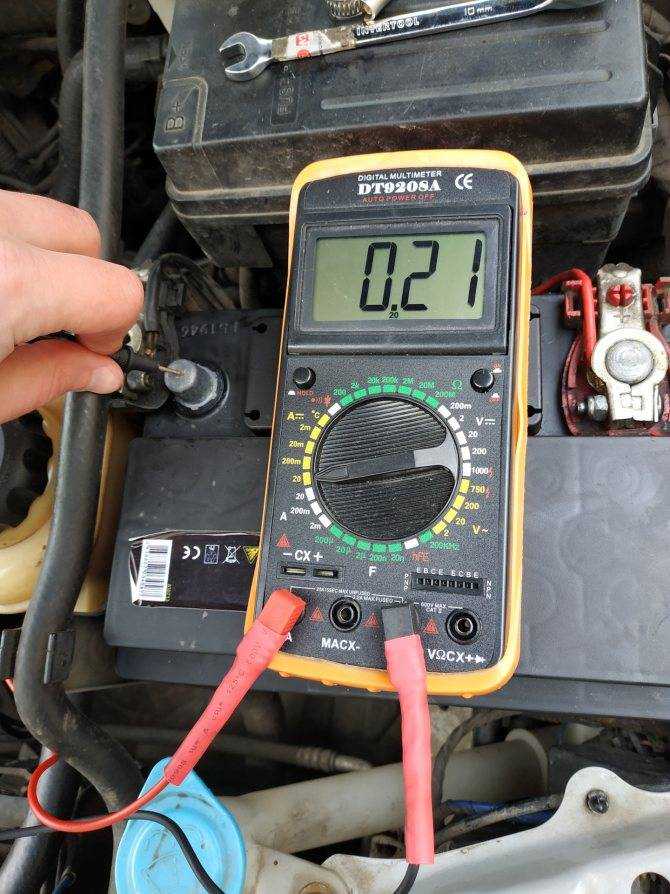

Как измерить, померить силу тока мультиметром?

Для этого на устройстве есть специальный режим, отмеченный по номиналу единицы измерения — А, амперы. Выставьте на поворотном тумблере указатель в данную позицию. Если пользуетесь прибором без автоматической настройки диапазона значений, то вручную стоит поставить его на 10 А. Так можно проверять усилитель мультиметром. Главное — касаться контактными измерительными щупами токоведущих частей кратковременно. Это убережет приспособление от перегрузки и выхода из строя.

Чем замерить силу тока в мультиметре?

Все современные модели оснащены жидкокристаллическим дисплеем для вывода показаний на экран в цифровом виде. Но в отличие от аналоговой, максимальную величину придется фиксировать самостоятельно — при помощи специальной кнопки. Можно дополнительно подсветить монитор при плохой видимости.

Не забывайте вовремя заменять аккумуляторные батарейки — представлена типа «Крона» на 9 вольт.

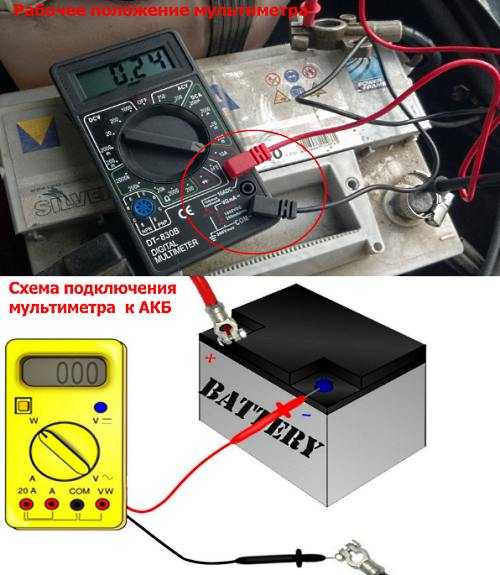

Таким образом есть возможность также проверить силу тока зарядного устройства мультиметром. На боковые клеммы нужно анодом и катодом приложить на пару секунд провода и вычислить значения по формуле. Постоянные показатели определять для этого не имеет смысла.

Опубликовано: 2020-12-21 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как обычным мультиметром измерить большой ток 1000 А

Обычный мультиметр, имеющийся практически у любого радиолюбителя, способен измерить ток лишь до 10 Ампер. Но как быть, если нужно измерить больший ток, в разы и даже в десятки раз превышающий данное значение? Все очень просто и сейчас вы в этом убедитесь. При помощи даного лайфхака можно измерить практически любой ток, обычным китайским тестером.

Понадобится следующее:

В статье пойдет речь как измерить ток до 100 А, отсюда и состав комплектующих.

  • Одножильный провод сечением 1,5 кв.мм.
  • Лабораторный блок.
  • Провода с зажимами «крокодил».
  • Нагрузка в виде ламп накаливания и электродвигателя.

Мультиметры на АлиЭкспресс со скидкой — http://alii.pub/62t1zq

Как обычным мультиметром измерить любой ток

Суть способа заключается в том, мы сами изготовим амперметр из шунта и микровольтметра, в роли которого будет выступать мультиметр.

Отмеряем кусок одножильного медного провода. Куска в 20 см будет достаточно.

При помощи канцелярского ножа снимаем с него изоляцию.

Берем провода с зажимами и подключаем их к мультиметру. Это не обязательно, лишь для удобства перемещения контакта по шине.

Элементарная схема будет выглядеть так:

Шунт включается в разрыв нагрузки. Мультиметр устанавливается в режим измерения миливольт — «200 mV».

Далее производим калибровку. Устанавливаем на лабораторном источнике ток в 1 А.

И передвижение зажима по шунту добиваемся равных показаний на источнике и мультиметре.

Для повторного тестирования ставим на блоке 10 А и сверяемся с показаниями на тестере.

Все исправно работает. Для проверки испытаем наш амперметр 100 А на нагрузке.

Показания совпадают. В завершении накинем «короткую» на старый аккумулятор.

В итоге ток КЗ составил примерно 80 А.

В заключении хочется сказать, что таким методом можно измерить любой ток, нужно только сечение шунта подбирать в соответствии силе измеряемого тока.

Смотрите видео

Как сделать подсветку дисплея для китайского мультиметра — https://sdelaysam-svoimirukami.

ru/7285-kak-sdelat-podsvetku-displeja-dlja-kitajskogo-multimetra.html

Как измерить силу тока мультиметром?

Мультиметр – прибор для измерения различных показателей электрической сети. При помощи мультиметра можно осуществить измерения главных электротехнических величин: сопротивление, напряжение, сила тока.

На сайте https://generacia.com/pribor/pribor-elektroizmeritelnyy-c4353 Вы сможете приобрести мультиметр отечественного производства на максимально выгодных условиях. Однако, далеко не всегда мультиметр может быть применён для осуществления вышеозначенны измерений. В нижеприведённой публикации будут описаны основные ограничения.


Когда измерение силы тока является уместным?



Отметим, что по факту осуществить измерение силы тока в цепи практически невозможно при помощи мультиметра. Действительно, многие дилетанты могут задать следующий вопрос – «Ведь на приборе имеется специальный разъём под щуп для измерения сетей 10 амперного порядка! Почему нельзя воспользоваться им?».

Изначально следует заметить, что мерить ток в сети на миллиамперметре (разъём располагающий предохранителем) обречён на провал – предохранитель немедленно бахнет.

Но и 10-амперный разъём не спасает ситуацию. Ток насколько велик, что провода мультиметра начинают просто плавиться. Можно попытаться воспользоваться более мощными проводами – запаять их них щупы и при помощи них подключиться к прибору.

Но и в этом случае электрика-экспериментатора будет ожидать провал – автоматические выключатели в электрощите отключат всю квартиру от центрального электроснабжения в виду резкого увеличения силы тока (КЗ).

Измерение силы тока на потребителе

Единственным способом осуществить измерение силы тока, является измерение параметра непосредственно на каком-нибудь потребителе. В качестве потребителя может выступать:

  • электронагреватель;
  • лампа и т.д.

В противном случае, если подключить в сеть исключительно мультиметр, то он сам становится потребителем. Вряд ли стоит говорить о том, что произойдёт с оборудованием, если через него пойдёт ток.

Как правило, шунт, располагаемый между разъёмами измерительного прибора, попросту выбивает.

Настоятельно рекомендуется прежде, чем приступить к измерению какого-либо из параметров электрической сети, заранее выяснить, как это сделать оптимальным образом.

Смотрите также:

В видео наглядно демонстрируется эксперимент, сутью которого являлось измерение силы тока в сети при помощи мультиметра:


Измерение тока | Цифровой мультиметр| Амперметр Дарсонваля

требуется измерение тока при определенных работах по поиску и устранению неисправностей. Вам нужно будет знать, какое значение тока протекает в части цепи. Измерение тока создает часть основы для анализа цепи, которая может привести вас к причине проблемы. Для измерения тока используется амперметр.

Обычно используются два основных типа счетчиков. Самый простой вид для чтения — это современный цифровой мультиметр.Цифровой мультиметр отображает значения в виде цифр. Этот прибор может измерять ток, сопротивление и разность потенциалов. Вы выбираете тип измерения и диапазон с помощью элементов управления на передней панели прибора.

Цифровой мультиметр

Измерение тока возможно только при выборе ручки Ампер (А). Измерение тока любого электрического компонента требует подключения щупов измерителя к нему.

Конструкция механизма Д’Арсонваля

Старый тип счетчика имеет электромеханический механизм, называемый механизмом Дарсонваля, который отображает значения.Это движение работает, используя взаимосвязь между электричеством и магнетизмом.

Базовая конструкция механизма Д’Арсонваль.

Механизм Д’Арсонваля Конструкция

Механизм разработан таким образом, что небольшой ток течет по катушке провода, подвешенной в сильном магнитном поле. Магнитное поле воздействует на электроны, когда они движутся по катушке. Сила направлена ​​в противоположные стороны с двух сторон катушки. Таким образом, две силы, действующие на противоположные стороны катушки, производят одинаковое скручивающее действие на катушку.

Катушка подвешена так, чтобы она могла вращаться в ответ на скручивающий эффект магнитного поля. Но чтобы повернуться, катушка должна частично намотать небольшую пружинку. Пружина оказывает еще одно скручивающее действие на катушку. Этот эффект противостоит скручивающему эффекту магнитного поля. Чем больше вращается катушка, тем больше она должна наматывать пружину, увеличивая скручивающий эффект пружины.

Катушка достигает положения, при котором скручивающий эффект магнитного поля точно уравновешивает скручивающий эффект пружины.Это положение служит мерой величины тока, протекающего через катушку. Указатель, прикрепленный к катушке, показывает, насколько далеко повернулась катушка относительно фиксированной шкалы. Шкала может показывать ток, сопротивление, разность потенциалов, в зависимости от того, как счетчик подключен к цепи и к другим устройствам внутри. Шкала может быть откалибрована в амперах, омах или вольтах

Амперметр Дарсонваля для измерения тока

В амперметре большая часть тока, протекающего через метр, идет вокруг механизма метр.Он проходит через специальный резистор, называемый шунтом. Сопротивление шунта довольно низкое. Тем не менее, он точно установлен, так что известная часть тока проходит через механизм Д’Арсонваля. Точность шунтирующего резистора определяет точность показаний амперметра.

Амперметр движения Дарсонваля

Сопротивление шунта определяет чувствительность и диапазон амперметра. Чем выше сопротивление шунта, тем больше доля тока, проходящего через механизм счетчика.Увеличение этой доли повышает чувствительность измерителя и уменьшает величину тока, необходимого для получения полномасштабного отклонения движения измерителя. В большинстве амперметров вы можете повернуть поворотный переключатель, чтобы выбрать любой из нескольких шунтов. Таким образом, вы можете выбрать чувствительность и диапазон измерителя.

Подробнее о электрическом токе

Как пользоваться мультиметром


Мультиметр

Мультиметр — это измерительный прибор, который сочетает в себе различные функции измерения, такие как напряжение, ток и сопротивление.
Мультиметры подразделяются на аналоговые и цифровые мультиметры в зависимости от того, как они работают. В прошлом часто использовались аналоговые мультиметры с движущейся стрелкой, указывающей на шкалу, но сейчас они используются редко. Большинство используемых в настоящее время мультиметров являются цифровыми.

Клеммы в мультиметре

К клеммам подключаются провода для измерения. Красный цвет провода соответствует полюсу (+), а черный цвет соответствует полюсу (-).

  1. COM : Это означает клемму общего заземления. Подсоедините черный провод.
  2. 10A: Используется для измерения тока в диапазоне от 0 до 10A. Подсоедините красный провод.
  3. В•Ом: Используется для измерения напряжения и сопротивления. Подсоедините красный провод.
  4. VΩmA : Вы можете измерять напряжение, сопротивление и ток в миллиамперах (мА). Подсоедините красный провод.

Измерение сопротивления

Сопротивление можно измерить, повернув поворотный переключатель в положение «Ом». Значение сопротивления измеряется путем прикосновения подводящего провода к сопротивлению.

При измерении сопротивления обратите внимание на диапазон. Например, если вы измеряете небольшое значение сопротивления в большом диапазоне, результат измерения будет «0». И наоборот, бесконечность («1» в левом углу) отображается, когда превышен диапазон измерений мультиметра. Поэтому лучше выбирать диапазон чуть больше ожидаемого значения сопротивления. Например, если вы измеряете сопротивление 10 Ом, уместно установить диапазон поворотного переключателя на 200.

Измерение напряжения

Поскольку напряжение постоянного тока (DCV) и напряжение переменного тока (ACV) имеют разные механизмы измерения, необходимо хорошо повернуть поворотный переключатель.

  1. ACV: измерение напряжения переменного тока
  2. DCV: измерение напряжения постоянного тока
  3. 20 : Измерение напряжения постоянного тока от 0 до 20 В
  4. В- : измерение напряжения постоянного тока
  5. В~ : Измерение напряжения переменного тока

Измерение постоянного тока

Ток представляет собой физическую величину, отличную от напряжения, и относится к количеству электрического заряда, протекающего по проводу в час. Поэтому для измерения тока необходимо перерезать измеряемый провод.Некоторые устройства измеряют без перерезания провода.

Есть одна вещь, о которой следует помнить при измерении тока. Во время текущего измерения сопротивление внутри мультиметра становится почти равным нулю. Это связано с тем, что мультиметр не должен мешать протеканию тока. В это время будьте осторожны, так как измерение напряжения батареи и т.п. может привести к перегрузке по току и повреждению мультиметра. Некоторые высококачественные мультиметры имеют схему защиты.

Измерение hFE транзистора

‘hFE’ транзистора представляет собой отношение тока коллектора (C) к току базы (B).Когда ток базы равен «1», это говорит о том, во сколько раз увеличивается ток коллектора. hFE также известен как «текущий коэффициент усиления». Когда три вывода транзистора вставлены, выводится число от 50 до 200. Выходное значение немного отличается для каждого транзистора.

Проверка непрерывности

Это функция проверки соединения проводов. Если середина провода не перерезана, раздается звуковой сигнал.

Мультиметр и широкий спектр измерительных функций

При покупке мультиметра вы получаете высокопроизводительный многофункциональный измерительный прибор. Подходит для использования в качестве прибора для измерения напряжения и тока. Как правило, его можно переключать с измерения параметров постоянного на переменный ток, а также использовать как прибор для измерения сопротивления. Дополнительные функции также часто возможны, когда речь идет о работе с мультиметром. Параметры измерения определяются автоматически и выбираются через назначение разъемов. Функциональные клавиши просты в использовании, а показания четко отображаются на дисплее.

Независимо от того, используете ли вы мультиметр для измерения напряжения или других измеряемых величин, этот прибор незаменим в секторе электроники благодаря широкому спектру применения. Применяется как в профессиональной электротехнике, так и самодельщиками.

Преимущества цифровых мультиметров testo 760

  • Автоматическое определение и выбор параметров измерения с помощью назначения разъемов
  • Простое управление с помощью функциональных клавиш и большого дисплея с подсветкой
  • Измерение истинного среднеквадратичного значения TRMS

Цифровой мультиметр testo 760 в сравнении

    • Цифровой мультиметр testo 760-1
  • testo 760-1, мультиметр, включая батареи и 1 комплект измерительных кабелей
  • № для заказа 0590 7601
  • Напряжение: от 0,1 мВ до 600 В
  • Ток: от 1 мА до 10 А
  • Сопротивление: от 0,1 Ом до 40 МОм
  • Частота: от 0,001 Гц до 512 кГц
  • Емкость: от 0,001 нФ до 100 мкФ
  • Температура:
  • Категория измерений: CAT IV 300 В; КАТ III 600 В
    • Цифровой мультиметр testo 760-2
  • testo 760-2, мультиметр TRMS, включая батареи, 1 комплект измерительных кабелей и 1 адаптер для термопар типа K
  • № для заказа 0590 7602
  • Напряжение: от 0,1 мВ до 600 В
  • Ток: 0,1 мкА до 10 А
  • Сопротивление: от 0,1 Ом до 60 МОм
  • Частота: от 0,001 Гц до 30 МГц
  • Емкость: от 0,001 нФ до 30000 мкФ
  • Температура: от -20 до +500 °C
  • Категория измерений: CAT IV 600 В; КАТ III 1000 В
    • Цифровой мультиметр testo 760-3
  • testo 760-3, мультиметр TRMS, включая батареи и 1 комплект измерительных кабелей
  • № для заказа 0590 7603
  • Напряжение: от 0,1 мВ до 1000 В
  • Ток: 0,1 мкА до 10 А
  • Сопротивление: от 0,1 Ом до 60 МОм
  • Частота: от 0,001 Гц до 60 МГц
  • Емкость: от 0,001 нФ до 60000 мкФ
  • Температура: от -20 до +500 °C
  • Категория измерений: CAT IV 600 В; КАТ III 1000 В

Выполняйте точные измерения с помощью инновационного цифрового мультиметра

Вы можете использовать мультиметр для измерения тока, а также для измерения напряжения и сопротивления. Уровень инноваций инструментов Testo впечатляет благодаря высоким стандартам надежности и точности. Вам не нужно сначала выбирать розетки, а затем необходимую функцию измерения. Вместо этого прибор уже определяет соответствующий параметр измерения через назначение разъема. Таким образом исключаются любые возможные неправильные настройки, которые всегда влекут за собой риск.

Работа мультиметра имеет простую структуру, что свидетельствует о том, насколько современными являются эти приборы.Вместо обычной поворотной ручки на удобном измерительном приборе имеются функциональные клавиши, которыми удобно управлять одной рукой. Большой дисплей с подсветкой облегчает считывание измеренных значений.

В зависимости от того, какую модель вы выберете, диапазон напряжения доходит до 1000 вольт, диапазон частот до 30 МГц и емкость до 60 000 мкФ. Эти значения относятся к прибору testo 760-3, сертифицированному для использования в промышленном секторе. Здесь мультиметр со встроенным фильтром нижних частот используется, например, для измерений в больших электрических системах.

В профессиональных мультиметрах электрические параметры дополняются возможностью измерения температуры. Для этого измерения вы подключаете адаптер термопары и датчик температуры, которые можно приобрести отдельно.

Преимущества цифровых мультиметров Testo:

  • высокая эксплуатационная надежность за счет автоматического обнаружения,
  • исключение неправильных настроек,
  • пригодность для большого количества функций электрических измерений,
  • большой дисплей с подсветкой.

Измерительные задачи цифрового мультиметра

Будучи полезным универсальным инструментом, цифровой мультиметр Testo поможет вам во всех электрических измерительных задачах. Он автоматически определяет параметры измерения и предоставляет вам точные данные и повышенную надежность независимо от области применения. Определение истинного среднеквадратичного значения означает, что пользователи всегда знают точную ситуацию в области электроники.

Перед началом измерения пользователи должны ознакомиться с прибором и проверить измерительные кабели и разъемы.Вы можете очень легко управлять мультиметром с помощью удобных клавиш с подсветкой, не прибегая к помощи второй руки. Малый вес 340 грамм также является важным преимуществом. В мультиметрах Testo интегрированная технология и эксплуатационная надежность идеально сочетаются друг с другом:

  • многочисленные функции прибора,
  • большой диапазон измерения,
  • высокий уровень точности,
  • сертификаты безопасности — TÜV; КСА; СЕ.

Использование мультиметра для измерения напряжения и выполнения других измерительных задач

С многофункциональным прибором измерение основных электрических параметров становится детской игрой. Однако работа может быть несколько более сложной, в зависимости от требований, предъявляемых к задачам электрических измерений. Широкий диапазон измерений позволяет проверять силу тока до диапазона мкА. Независимо от значения измерения, прибор обеспечивает чрезвычайно точные результаты.Среди прочего, многофункциональный прибор подходит для использования в качестве:

  • тестер тока и напряжения,
  • измеритель сопротивления,
  • измеритель емкости и частоты,
  • измеритель температуры (для этого необходимо использовать адаптер ).

Как измерить силу тока с помощью мультиметра

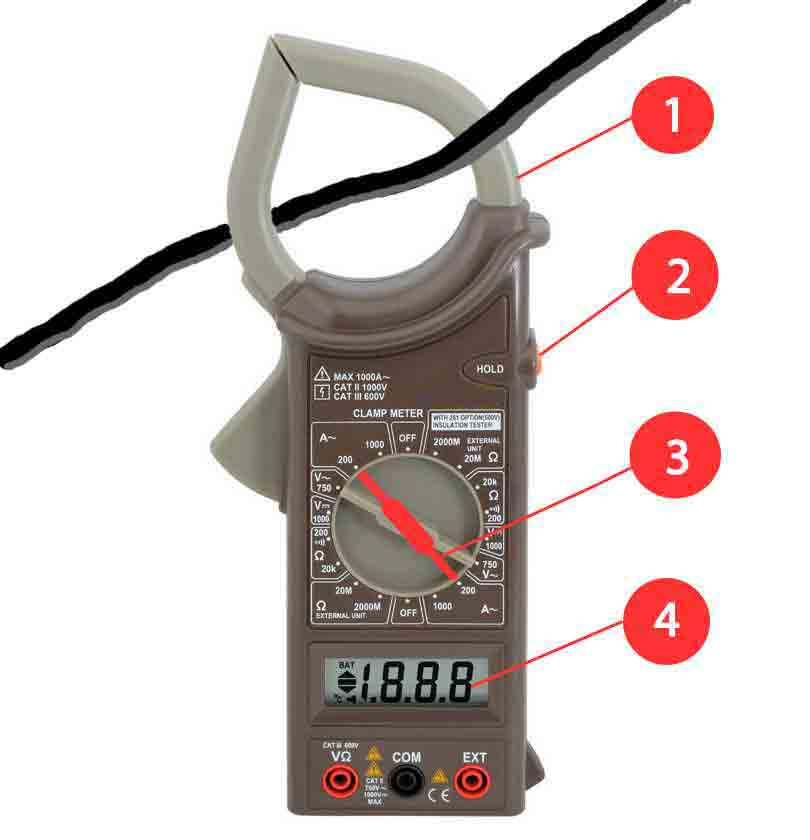

Сила тока измеряется в амперах и показывает, какой электрический заряд проходит через определенную область в заданный период времени.Для измерения используются такие приборы, как токоизмерительные клещи, или мультиметр , используемый для измерения постоянного и переменного тока.

Порядок действий при измерении тока мультиметром:

  • установлен диапазон измерения (начало в верхнем диапазоне измерения, если значения неизвестны),
  • электрическая цепь активирована и разомкнута,
  • приложены измерительные кабели и электрическая цепь снова замкнута,
  • значение силы тока измерено и показано на дисплее мультиметра.

Почему перегорел предохранитель моего мультиметра?

> > Почему перегорел предохранитель моего мультиметра?

Мультиметр — это то, что мы все видели, но многие до сих пор не знают, как им пользоваться. Проверка электронной системы на наличие неисправностей еще никогда не была такой простой — просто возьмите мультиметр, установите на нем необходимое значение и начните измерять напряжение, сопротивление и ток. В настоящее время вы можете найти мультиметр менее чем за 10 долларов, и даже это дешевое оборудование может пригодиться, когда вам нужно проверить аккумулятор или любое другое устройство.

Но измерение напряжения, сопротивления и тока — это совсем другое, даже для вашего мультиметра. Когда вы не понимаете, как работает мультиметр, вы можете получить перегоревший предохранитель. Это означает, что ваш мультиметр использует разные методы измерения этих трех разных переменных. Попытка измерить определенное значение способом, который используется для измерения другого значения, приведет к перегоранию предохранителя вашего мультиметра.

Как мы уже говорили ранее; он взорвался в результате неправильного использования его функций.Мультиметр поставляется с двумя вставками для плюсовых проводов. Одна вставка предназначена для измерения напряжения, а другая предназначена для измерения тока. Вставка, измеряющая напряжение, имеет функцию высокого сопротивления, а вставка для измерения тока — функцию низкого сопротивления. Установка вашего электрода на функцию напряжения приведет к тому, что он будет иметь высокое сопротивление. В этом случае предохранитель мультиметра не сгорит, даже если мультиметр настроен на измерение тока. Это происходит из-за того, что энергия истощается из-за высокого сопротивления.

Однако установка проводника на текущую функцию вызовет противоположную реакцию, которая может привести к перегоранию предохранителя. Это также означает, что вам нужно быть осторожным при измерении тока. Параллельное измерение тока в большинстве случаев приведет к немедленному перегоранию предохранителя, поскольку амперметр (часть мультиметра, измеряющая ток) имеет почти нулевое сопротивление. Несмотря на большой риск перегорания предохранителя, этот метод не всегда приводит к такому результату. Это происходит только в том случае, если ток достаточно силен, чтобы сделать это просто потому, что ток тогда направлен в направлении амперметра.

Неправильное измерение тока — не единственное, что может привести к перегоранию предохранителя. То же самое может произойти, даже если вы настроите мультиметр на измерение тока и попытаетесь измерить напряжение. В этом случае сопротивление минимально, что позволяет току течь в направлении мультиметра. Созданный почти несуществующим сопротивлением, ток начинает производить слишком много энергии для мультиметра, и предохранитель перегорает.

Если вы переключите мультиметр на измерение напряжения, он «предполагает», что сопротивление очень велико, что ток будет пропущен или будет незначительным.

Проще говоря, неправильное измерение тока, когда ваш мультиметр настроен на функцию ампер , приведет к перегоранию предохранителя. Кроме того, предохранитель может перегореть при измерении напряжения, когда ваш мультиметр все еще настроен на измерение тока.

Если предохранитель вашего мультиметра перегорел, вы можете легко заменить его с минимальными усилиями. Вот как это сделать:

  1. Возьмите отвертку и начните выкручивать винты сзади.
  2. Удалите два винта за пластиной аккумулятора.
  3. Осторожно поднимите переднюю часть мультиметра. Не тяните и не сжимайте слишком сильно.
  4. Обычно вы видите два крючка на нижнем краю передней панели. Просто сдвиньте панель в сторону, чтобы отсоединить их.
  5. После того, как вы отсоедините их, вы должны четко видеть внутреннюю часть мультиметра.

Предохранитель обычно находится в нижней части мультиметра. Используйте отвертку или любой другой инструмент, чтобы снять сломанный предохранитель и заменить его таким же.Очень важно, чтобы вы не пошли и не купили другой предохранитель!

Если вы снимаете предохранитель на 100 мА, вы всегда должны заменять его точно таким же предохранителем – 100 мА.

Замена предохранителя не занимает много времени, и мы предлагаем вам сделать это, если это необходимо. В конце концов, предохранитель обойдется вам в доллар или два, а для вашего мультиметра это вопрос жизни и смерти.

Давайте посмотрим, как можно предотвратить перегорание предохранителя. Во-первых, всегда настраивайте мультиметр на измерение напряжения, так как это предотвратит возможные удары.Если вы измеряете ток, будьте полностью сосредоточены и не измеряйте его параллельно. Тем, кто использует мультиметр впервые, будет сложно к нему привыкнуть. Ключевой фактор — всегда быть сконцентрированным и попросить кого-нибудь помочь вам, если вы не знаете, что делать.

Несмотря на низкую цену этого устройства, оно очень полезное, и вы обязательно должны купить его себе.

О, и смотри, чтобы не перегорел предохранитель!

.
