Мультиметр, измерения, резисторы

Данная статья будет посвящена тем элементам, без которых невозможно создать ни одно электронное устройство. Да, речь пойдет о резисторах, благодаря которым, мы можем контролировать протекающий ток.

Для чего нужны резисторы?

Проще говоря, роль резистора заключается в ограничении тока, протекающего в цепи с неизменным напряжением. Наиболее часто используемые резисторы представляют собой слегка вогнутые «цилиндры», из которых в осевом направлении выступают два контакта. На принципиальных схемах резисторы представлены в виде прямоугольников с двумя выводами.

Чем больше сопротивление резистора, тем меньше тока может протекать. Как это следует понимать? Чем выше напряжение, тем быстрее в цепи течет ток. Однако сопротивление в цепи имеет большое влияние на протекающий ток. Чем он больше, тем меньше тока может протекать. Из этого уже можно сделать интересный вывод: если мы хотим, чтобы в цепи протекало больше тока, мы можем уменьшить сопротивление или увеличить напряжение. Но мы еще вернемся к этому.

Как работает резистор?

У многих начинающих электроников возникает довольно большая проблема с пониманием сути резисторов. Вероятно, это происходит из-за того, что они не понимают саму работу этого элемента. Если вы спросите кого-нибудь, что делает светодиод, вы услышите в ответ, что он горит. Что делает двигатель? Вращается. Что делает резистор? Ограничивает ток…

Замечательно, что резистор ограничивает ток, но это не совсем понятно. Лучший ответ на вопрос «Что делает резистор?» скорее было бы «нагревается». Резистор не обладает магической способностью уменьшать ток, протекающий в цепи — он должен что-то делать с избыточной энергией. На практике, он преобразует электрическую энергию в тепловую.

Роль резистора состоит только в том, чтобы забирать мощность и преобразовывать ее в тепло!

В разных ситуациях резистор должен потреблять большее, а иногда и меньшее количество энергии, поэтому резисторы имеют разные размеры корпусов, а также разные мощности для потребления этой лишней энергии.

Параметры резистора

Резисторы описываются двумя параметрами: сопротивлением и рассеиваемой мощностью. Сейчас для нас будет важен только первый параметр. Сопротивление обычно указывается в кодированной форме: полосами разного цвета или напечатанным на них кодом. Также, производители пишут допуск на резисторы — стандартный 5%, но иногда бывает и 1%. Это означает, что производитель гарантирует, что сопротивление данного резистора составляет, например, 1 кОм +/- 5%. Значит, сопротивление резистора может быть 950-1050 Ом.

Резисторы, как и другие электронные компоненты, продаются с предопределенными значениями. Вы не сможете купить резистор любого сопротивления.

Допустимая потеря мощности выражается в ваттах [Вт]. Эта мощность электрического тока, которая может рассеиваться внутри данного резистора, не повреждая его. Чем выше мощность, тем больше размер резистора, а значит, и цена.

Максимальная мощность потерь должна быть больше той, которая действительно будет высвобождена.

Полосы на резисторах

Чтобы понимать параметры, закодированные с помощью цветных полос на резисторе, мы должны использовать соответствующую таблицу.

Как это использовать на практике? Взять, к примеру, один из имеющихся у вас резисторов и сравнить его с приведенной таблицей.

Цвета полосок: коричневый, черный, оранжевый, золотой. Смотрим на таблицу и читаем информацию. Коричневая полоса в первой позиции означает значение 1, черная полоса во второй позиции — 0, оранжевая полоса в четвертой позиции — × 1 кОм, а золотая полоса в конце — 5%. Итак, что значит 10 × 1 кОм 5%? 10 мы умножаем на заданное значение, так что мы получаем 10 кОм. Ответ: тестируемый резистор 10 кОм , погрешность 5%.

Пришло время для другого примера: берем следующий резистор:

Читаем цвета: золотой, коричневый, черный,коричневый. Итак, мы проверяем значения одно за другим. Золотой первый в очереди — смотрим в таблице значения — ничего…

Отсутствуют значения в таблице? Ошибка производителя? Это определенно ошибка, но наша. Держим резистор наоборот. Это частая ошибка новичков.

Разворачиваем резистор на 180 градусов и пробуем еще раз:

Опять смотрим значения в таблице: коричневый, черный, коричневый, золотой. Получаем::

10 × 10 Ом 5%, наш резистор 100 Ом , допуск 5%.

Как измерить сопротивление резистора мультиметром

Пришло время измерить сопротивление резистора мультиметром

. Установите ручку мультиметра в соответствующий диапазон (показано на картинке ниже) и проверьте, какие значения будет показывать мультиметр для обоих резисторов. Согните ножки резистора так, чтобы они соприкоснулись с щупами, или положите резистор на стол и прижмите ножки резистора щупами (если ваш стол не проводит электричество, измерение будет правильным).

При измерении сопротивления, прикосновение пальцами к выводам резистора может привести к ошибке измерения.

Ниже показано измерение резистора 10 кОм, поэтому сопротивление измеряется в диапазоне 20 кОм.

При измерении сопротивления нет такого понятия, как полярность, поэтому нет никакой разницы, к каким контактам мы прикосаемся щупами:

Значение на дисплее мультиметра составляет 9,56 кОм, поэтому резистор, как вы можете видеть, находится в пределах допусков установленных производителем. Теперь выполните такое же измерение для резистора 100 Ом. Поставьте переключатель мультиметра — до 200 Ом.

Подключение резисторов

Резисторы — это элементы, которые имеют два вывода (две ножки), и направление протекания тока для них не имеет разницы, их можно комбинировать друг с другом как нам захочется. Чаще всего резисторы подключают параллельно или последовательно. Благодаря этому можно получить, например, резистор с тем номиналом, которого у нас нет под рукой. Так что этот навык очень пригодится вам на практике!

Последовательное соединение резисторов

При последовательном соединении, мы подключаем один резистор к другому только одной ножкой.

Этот тип подключения показан на схеме ниже. У нас есть два резистора: R1 и R2, которые подключены последовательно.

Когда резисторы подключаются последовательно, их сопротивления складываются. Поэтому стоит помнить, что энное количество резисторов даст нам «новый резистор», значение сопротивления которого будет больше, чем сопротивление самого большого из используемых сопротивлений.

Например, возьмем два резистора: R1 = 330 Ом и R2 = 1 кОм . Подсчитаем, каким будет их результирующее значение при последовательном соединении. Для начала переводим единицы — 1 кОм = 1000 Ом, поэтому складываем значения в омах:

R = 330 Ом + 1000 Ом = 1330 Ом = 1,33 кОм

Подключив два резистора, мы должны получить соединение с эквивалентным сопротивлением, равным 1,33 кОм. Проверим это на практике чуть позже.

Обратите внимание на единицы, введенные в формулу — вы можете прибавить килоомы только к килоомам, и в результате вы также получите килоомы. Если вы хотите подключать, например, омы с килоомами, единицы должны быть правильно переведены — иначе результат будет неверным.

Параллельное соединение резисторов

При параллельном соединении резисторов соединяем обе ножки элементов между собой, как показано на картинке ниже. Два резистора, R1 и R2 подключены параллельно.

В этом случае сопротивления не складываются, и формула немного сложнее. Стоит знать, что при таком подключении мы получим сопротивление ниже, чем сопротивление самого маленького из используемых резисторов.

Для примера возьмем используемые ранее резисторы: R1 = 330 Ом и R2 = 1 кОм. Посчитаем, какое будет значение сопротивления при параллельном подключении. Начнем с уменьшения значения до той же единицы — на этот раз давайте преобразуем 330 Ом в 0,33 кОм.

Нет никакой разницы, в какие единицы мы приведем значения резисторов , главное, чтобы эти значения были либо в омах, либо в килоомах).

R = (0,33 кОм * 1 кОм) / (0,33 кОм + 1 кОм) = 0,33 кОм / 1,33 кОм = ~ 0,25 кОм

Как видите, расчеты показывают, что, подключив резисторы 330 Ом и 1 кОм параллельно, мы получим значение ниже, чем наименьший из используемых резисторов (0,25 кОм <0,33 кОм).

Подключение резисторов

Пришло время теоретические знания применить на практике. Для этого, помимо резисторов, мы будем использовать макетную плату, позволяющую тестировать электронные схемы без применения пайки. Внутри макетной платы есть пластины, позволяющие соединять вставленные в нее электронные элементы.

Если оторвать двусторонний скотч от нижней части макетной платы, то вы увидите как она устроена. Мы сделали это за вас, можете просто посмотреть на картинку ниже.

Схема внутренних соединений макетной платы очень проста. По всей длине платы расположены линии (металлические пластины), которые обычно используются для распределения питания (отмечены плюсом и минусом). Посередине платы расположены две колонки из металлических пластин, каждая вмещает в себя до 5-элементных ножек. Все ножки, воткнутые в одну пластину, будут соединены между собой.

Оранжевые линии на рисунке обозначают подключение. Если через какие-либо точки нет такой линии, это означает, что точки изолированы друг от друга.

Последовательное соединение на макетной плате

Теперь подключим последовательно два резистора ( 330 Ом и 1 кОм ). Пример такой схемы показан ниже. Вам не обязательно вставлять элементы в одни и те же отверстия, просто посмотрите на приведенную выше схему контактной пластины.

Другие подключения резисторов (с использованием других отверстий) показаны ниже:

Для лучшей читаемости фотографий мы укоротили ножки резисторов. Вы можете сделать то же самое, а можете и не делать, и просто использовать элементы с длинными ножками — только будьте осторожны, выступающие ножки не должны касаться друг друга, потому что при более сложных макетах это приведет к ошибкам или даже к повреждению элементов.

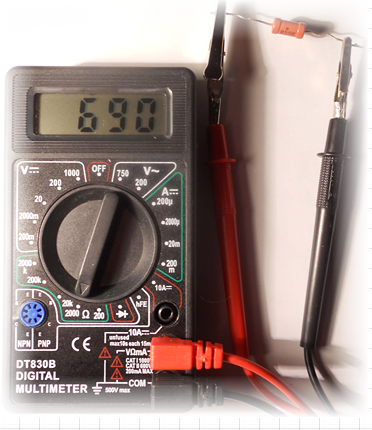

После подключения резисторов на макетной плате, приложите щупы мультиметра к крайним ножкам резисторов и измерьте их сопротивление. Конечно, мы не забываем установить переключатель мультиметра в режим измерения сопротивления и выбрать соответствующий диапазон (разумным выбором здесь будет 2000 или 20 кОм). В данном случае мультиметр показал 1,32 кОм, так что это значение соответствует нашим расчетам.

Параллельное соединение на макетной плате

Пришло время подключить те же резисторы, но уже параллельно. Пример подключения показан ниже. Как видите, на этот раз измерение даже не отличается от значения, полученного ранее из расчетов.

Неважно, что при измерении этого соединения щупы мультиметра касаются ножек только одного резистора. Благодаря пластинам на макетной плате, ток, в любом случае, протекает через всю цепь.

Вывод

Даже если вы еще не до конца поняли, как работают резисторы, то ничего страшного, в следующей статье, мы будем использовать резисторы для ограничения тока, протекающего в цепи, и тогда вы точно все поймете. В случае возникновения проблем, не стесняйтесь спрашивать нас в комментариях. Также будем рады, если вы поделитесь с нами результатами своих экспериментов и напишите нам про это!

С Уважением, МониторБанк

существуют методы измерение защитного контура заземляющего устройства мультиметром в частном доме

Содержание

1. Принцип работы заземляющих систем
2. Необходимость измерять сопротивление контура заземления
3. Особенности проведения процедуры
4. Обзор измерительных методов
5. 3-точечная система определения
6. Технология «62%»
7. Упрощенный двухточечный способ
8. Точные измерения по четырем точкам
9. Измерение прибором С.А6415 (6410, 6412, 6415)
10. Инструкция измерения прибором С.А6415
11. Методом амперметра-вольтметра
12. Мультиметром
13. Лампочкой
14. Работа токовыми клещами
15. Периодичность выполнения проверки
16. Полезные советы и общие рекомендации

Грамотный домовладелец рано или поздно задумывается о том, как измерить сопротивление заземления. Для этого нужно обратиться в лицензированную организацию, располагающую специальными приборами.

Принцип работы заземляющих систем

Защитное заземление подразумевает подключение корпуса электроустановки к металлической конструкции, врытой в грунт.

Если тот окажется под напряжением и его коснется пользователь, ток потечет по пути наименьшего сопротивления, т.е. в почву. Это обезопасит человека от получения электротравмы.

Необходимость измерять сопротивление контура заземления

Контур обеспечивает защиту только при условии низкого сопротивления. Для частного дома ПУЭ устанавливает максимально допустимое значение в 30 Ом. При наличии газового котла порог снижают до 10 (Ом).

Со временем сопротивление может возрастать по таким причинам, как:

• коррозия металла;
• изменение химического состава почвы;
• снижение ее влажности.

Чтобы убедиться в работоспособности контура, его сопротивление регулярно проверяют.

Особенности проведения процедуры

Измерить сопротивление заземлителя в частном доме можно своими руками, используя мультиметр.

Но у этого способа есть 2 недостатка:

• низкая точность;
• отсутствие у результатов измерений законной силы.

Для полноценного исследования нужен специальный омметр или токоизмерительные клещи. Процедуру осуществляет лицензированная организация.

По ее окончании оформляется протокол измерений. Владелец дома предоставляет документ в местную энергетическую службу.

Обзор измерительных методов

Существует несколько методик измерения.

На выбор влияют следующие факторы:

• тип имеющегося измерительного оборудования;
• конструкция заземлителя;
• вид грунта;
• наличие или отсутствие свободного пространства.

В основе всех способов лежит закон Ома для участка цепи.

3-точечная система определения

В этой схеме используют 2 зонда. На рисунке они обозначены как Э2 и Э3, проверяемый заземлитель – Э1.

Порядок процедуры:

1. Измеряют напряжение U между электродами Э1 и Э2.
2. Оценивают силу тока, протекающего между зондами Э1 и Э3.
3. Вычисляют резистивность контура по формуле R=U/I.

Для увеличения точности измерений штырь Э3 выносят за пределы зоны эффективного сопротивления 2 других электродов.

Технология «62%»

Метод подходит для следующих условий:

• грунт имеет однородную структуру;
• заземлитель состоит из 1 электрода.

Зонды Э1 и Э2 устанавливают по обе стороны проверяемого стержня на следующем расстоянии:

Глубина погружения проверяемого электрода, м	Дистанция до зонда, м
	Э1	Э2
1,8	13,7	21,9
2,4	15,25	24,4
3	16,75	26,8
3,6	18,3	29,25
5,5	21,6	35
6	22,5	36,6
9	26,2	42,65

Название метода обусловлено тем, что расстояние до Э1 составляет примерно 62% дистанции до Э2. Благодаря этому зоны эффективного сопротивления не перекрываются, что обеспечивает высокую точность результатов измерений.

Упрощенный двухточечный способ

Метод с низкой точностью, применяемый в стесненных условиях, например в городской застройке. Помимо электродов, задействуют вспомогательный заземлитель. Его соединяют с измеряемым последовательно.

Прибор показывает резистивность обеих конструкций. Поэтому вспомогательный заземлитель должен иметь минимальное сопротивление, чтобы его можно было не учитывать.

Точные измерения по четырем точкам

При наличии свободного пространства этот метод предпочтительнее.

Измеряемый заземлитель и дополнительные электроды выстраивают в ряд с равным шагом.

Крайние стержни подключают к источнику тока и измеряют ампераж. По 2 другим оценивают падение напряжения на участке между ними.

Тестер осуществляет расчет самостоятельно и выводит на экран значение сопротивления.

Измерение прибором С.

А6415 (6410, 6412, 6415)

Этот прибор отличается от других 2 преимуществами:

• отсутствием необходимости отключать заземляющее устройство;
• оценкой сопротивления не только электрода, но и подводящей шины со всеми соединениями.

Прибор генерирует и подает на контур калиброванное напряжение, одновременно измеряя при помощи клещей силу протекающего в нем тока.

Инструкция измерения прибором С.А6415

Действуйте в таком порядке:

1. Установите токоизмерительные клещи на шину или электрод заземления.
2. Поверните переключатель до позиции «А» (измерения силы тока).
3. Если на дисплее отображается значение более 30 А (максимально допустимое для данного прибора), снимите клещи и установите их в другом месте.
4. Найдя участок с силой тока ниже 30 А, переключите прибор в режим измерения сопротивления (позиция «?»).

Методом амперметра-вольтметра

Так определяют сопротивление контактной поверхности электродов.

Порядок действий:

1. В 20 м от заземлителя в грунт вбивают основной и вспомогательный электроды.
2. Подключают к ним источник переменного напряжения.
3. Измеряют амперметром силу тока в цепи.
4. Зачищают контакты заземлителя и основного электрода, затем подключают к ним вольтметр для измерения падения напряжения на этом участке.
5. Далее по формуле R=U/I вычисляют сопротивление.

Метод амперметра-вольтметра дает большую погрешность. Он подходит только для быстрой проверки заземлителя своими силами.

Мультиметром

Мультиметр поможет проверить наличие заземления в розетке.

Действуйте в таком порядке:

1. Переключите прибор в режим измерения переменного напряжения (сектор V~ или ACV) в диапазоне до 600 В (в некоторых моделях – 750 В).
2. Коснитесь одним из щупов фазного контакта.
3. Вторым поочередно дотроньтесь до нулевой и заземляющей клемм.

Если Pe-контур исправен, второе показание будет лишь немногим меньше первого.

Лампочкой

Если мультиметра нет, воспользуйтесь импровизированным тестером. Припаяйте к патрону 2 отрезка провода и вкрутите в него лампу. Одной жилой коснитесь фазной клеммы, другой – заземляющей.

О наличии заземления судят по яркости свечения лампы:

• сильное – контур работоспособен;
• тусклое – подключен, но имеет слишком большое сопротивление;
• отсутствует – Pe-клемма не соединена с защитной шиной.

Работа токовыми клещами

Это устройство используют следующим образом:

1. Отсоединяют контур заземления от электроустановки.
2. Устанавливают клещи на шину или электрод.
3. Подключают контур к калиброванному источнику переменного напряжения небольшой величины (U).
4. Снимают показания с токоизмерительных клещей (I).
5. Вычисляют сопротивление контура по формуле R=U/I.

Периодичность выполнения проверки

Периодичность процедуры указана в ПУЭ и Правилах технической эксплуатации электроприемников:

Потребители	Максимальный срок между проверками
Работающие в особо опасных условиях – лифты, прачечные, бани, кухни и столовые, грузоподъемные машины и механизмы	1 год
Силовые подстанции	6 лет
Частные дома	1 год
То же, если электроустановки, дымовые трубы или изоляция проводов уже подвергались ремонту	6 месяцев

Полезные советы и общие рекомендации

Работы проводите летом, в устоявшуюся сухую погоду. В такие периоды сопротивление контура является максимальным.

Измерительный прибор аналогового типа держите строго горизонтально, чтобы исключить отклонение стрелки под собственным весом.

Перед работами не забудьте проверить уровень заряда в батарейках (аккумуляторах).

Как читать омметр 20k? [Все, что вам нужно знать]

Омметр, также известный как омметр, представляет собой удобный прибор для измерения электрического сопротивления в цепи. Это важный инструмент для всех, кто работает с электроникой, так как он позволяет определить, правильно ли работает компонент или есть ли какие-либо проблемы со схемой. Измеритель ома пропускает небольшой ток через компонент и измеряет результирующее падение напряжения.

Ом — метод измерения сопротивления электрических устройств. Мультиметры являются наиболее распространенным вариантом измерения сопротивления. Для определения сопротивления необходимо выбирать разные уровни.

В зависимости от измеряемого сопротивления необходимо настроить уровень мультиметра. Итак, как прочитать омметр 20k?

Для корректного считывания показаний омметра необходимо указать его уровень на уровне 20к, если максимальное сопротивление прибора 15000 Ом. Хотя считывание показаний омметра на первый взгляд кажется очень сложным, это очень распространенная задача. Мы начинаем с нуля.

Основы

Доступны различные типы мультиметров, включая аналоговые мультиметры, цифровые мультиметры (полуаналоговые) и цифровые мультиметры (авто). Все мультиметры работают практически одинаково. Каждый мультиметр имеет два щупа.

Красный датчик положительный. Черный зонд отрицательный. Этот зонд устанавливается на два отдельных порта. Вы должны поставить минус в общий порт. С другой стороны, во время измерения необходимо подключить положительный щуп к омическому или вольтовому порту.

Мультиметр имеет переключатель диапазона. Это набор номера. Чтобы использовать разные методы измерения, необходимо установить диапазон. Вокруг селектора написаны различные измерения.

Кроме того, в мультиметрах есть разные типы дисплеев. Аналоговые мультиметры имеют стрелки, а цифровые – цифровые дисплеи.

Как измерить сопротивление?

Сопротивление очень легко измерить. Чтобы измерить, вы должны переместить селектор диапазона в часть, указанную в омах. После этого вы должны установить датчики в порты.

При измерении подключите отрицательный щуп к отрицательному фронту, а положительный щуп к положительному. Мультиметр может измерять омы от нуля до миллионов. Диапазон омов в мультиметре должен быть отрегулирован для получения точных измерений.

Однако перед работой с мультиметром отключите питание прибора. Мультиметры имеют свой источник питания. Вы можете повредить мультиметр, если не отключите основное питание.

Аналоговые мультиметры имеют несколько более сложную шкалу. У нас есть гравитация в пяти частях, взяв значение от нуля до пяти Ом. Для каждого ома имеется пять градуировок. 0,2 — это минимальное деление мультиметра для идеального измерения.

Каждая градация от пяти до десяти Ом будет равна 0,5 Ом. Градация от 10 до 20 будет 1 Ом. Будут 2-омные градуировки от 20 до 50. Каждая 5-омная градуировка от 50 до 100.

Видеоэкран недоступен на традиционных мультиметрах. Таким образом, установив диапазон на 20 кОм, вы должны воспользоваться помощью стрелок или шкалы, чтобы прочитать ом в этом типе омметра.

1. Сначала поверните регулировочный винт и установите стрелку на ноль (слева), чтобы использовать аналоговый мультиметр. Менять регулировочный винт можно любой отверткой.
2. Затем переместите переключатель диапазона на Ом. Затем соедините два зонда. Если стрелка мультиметра ушла в бесконечность, отрегулируйте сопротивление ручкой. И переместите стрелку на ноль (на противоположную сторону или вправо)
.
3. Затем необходимо указать диапазон в омах, чтобы завершить процесс настройки. Поэтому переместите селектор диапазона в диапазон Ом. Затем зафиксируйте отмеченное место 20k там. На некоторых мультиметрах написано 20000 вместо 20к.
4. Теперь возьмите отрицательный край щупа и соедините его с отрицательным полюсом устройства.
5. И соедините положительный край щупа с положительной частью.
6. Стрелка будет зафиксирована в определенной точке на аналоговой шкале. Пожалуйста, запишите это.
7.  Умножьте 20 000 на число, указанное на шкале, чтобы получить ом.



Как определить диапазон 20 000 в цифровом мультиметре (неавтоматическом)

Считывание диапазона 20k на цифровом мультиметре (не автоматическом) может быть немного пугающим, но с небольшой практикой это может стать второй натурой. Во-первых, убедитесь, что мультиметр настроен на правильный диапазон. В этом случае он должен быть установлен в диапазоне 20k.

Для анализа данных цифровой мультиметр оснащен цифровым экраном. Так что здесь очень легко измерить Ом и зафиксировать диапазон.

1. Сначала аккуратно установите зонд.
2. Затем поверните селектор диапазона и переместите его на омическую часть. Затем установите его на 20k / 20,000.
3. Подключите датчик к устройству.
4. Вы автоматически увидите ом на цифровом дисплее.
5. После умножения полученного значения в омах на 20 000 или 20 кОм можно получить значение в омах.
6. Если диапазон омов указан как бесконечность или получен полностью, ом вашего устройства больше этого диапазона. В этой ситуации вы должны увеличить диапазон.

Как считывать показания цифрового мультиметра с диапазоном 20 000 (автоматический)

Автоматические мультиметры становятся все более популярными, поскольку ими проще пользоваться. Им не нужно определенное сопротивление. Другими словами, этот счетчик может автоматически делать любые измерения от нуля до миллиона. Вам не нужно указывать какой-либо диапазон.

1. Установите датчики в определенные порты, как и раньше.
2. Затем переместите селектор диапазона на омическую часть. В отличие от других мультиметров, здесь нет предопределенного диапазона. Есть только сторона с именем Ом/Ом.
3. Затем подключите датчик к устройству.
4. Вы можете увидеть количество омов на мультиметре. Число, которое вы прочитали, является фактическим значением сопротивления ниже 1 кОм.
5. Но если после Ом стоит к/Ом, вам нужно умножить это число на 1000. Поскольку вы ожидаете, что ом около 20 кОм, в вашем случае также будет к/Ом.
6. Когда м/Ом следует за омами, вы можете умножить 1 000 000 на число, чтобы получить ом устройства.

Что такое 20 кОм на мультиметре?

Если вы занимаетесь своими руками и мало разбираетесь в электронике, вы, вероятно, знакомы с омметром. Этот удобный маленький гаджет используется для измерения сопротивления цепи и может быть весьма полезен при устранении неполадок в электронных устройствах. Если вы не знаете, что означают 20 кОм на мультиметре, не беспокойтесь — мы вам поможем. Короче говоря, чем выше число (в К), тем большее сопротивление присутствует в цепи, а меньшее число (в омах) показывает, насколько силен или слаб ток в единицах вольт на ампер (В/А).

Вы можете использовать мультиметр для считывания показаний цепи, которую хотите проверить. Измеритель сопротивления 20 кОм используется для измерения цепей переменного и постоянного тока. Имеет два диапазона – 10-20К и 100-300К. Таким образом, независимо от ваших потребностей, омметр обязательно их удовлетворит.

Как считать омы на мультиметре?

Измерение сопротивления на мультиметре может быть пугающим, но это не так сложно, как может показаться. Убедитесь, что вы используете правильные датчики для измерения сопротивления, которое вы пытаетесь получить. И это все, что нужно сделать. Вы проходите через процесс считывания омов на мультиметре.

Убедитесь, что вы используете правильные провода и разъемы при считывании сопротивления на мультиметре. Переместите десятичную точку туда, где вы хотите, и нажмите «Ввод». Символ указывает количество омов между проверяемыми щупами. Используйте функцию «Ом», чтобы считать омы на мультиметре.

Что означает 200 кОм?

В мире электроники сопротивление измеряется в омах. Когда мы говорим о 200 кОм, мы имеем в виду значение сопротивления, равное 200 000 Ом. Эта единица измерения обычно используется в цепях и электронных устройствах для управления потоком электричества. Важно отметить, что значение сопротивления может сильно повлиять на работу схемы или устройства.

Показания омметра 20k необходимы всем, кто использует электронику. Понимая сопротивление резистора и используя омметр, вы можете устранять проблемы с вашими устройствами. Например, если ваш омометр говорит, что резистор «забит», высока вероятность того, что вам нужно его заменить.

Как вы читаете шкалу Ом?

Считывание показаний со шкалы сопротивления является обычным делом для электриков и других специалистов, работающих с электричеством. Закон Ома говорит нам, что напряжение = ток x сопротивление, поэтому знание номинала вашего прибора необходимо для безопасной работы. Шкала омов — это простой, но эффективный способ измерения электрического сопротивления, и показания, которые вы получите, будут в децибелах (дБ).

Всегда используйте надлежащее защитное снаряжение при работе с электричеством – закон Ома говорит нам, что напряжение = сила тока x сопротивление, поэтому знание номинала вашего прибора необходимо для безопасной работы! Чтобы прочитать показания шкалы, поместите один конец провода на цифровую отметку и коснитесь другого конца латунного стержня или лезвия отвертки, соприкасающегося с стержнем вольтметра.

Какой символ Ом на мультиметре?

Показания омметра — обычная задача для техников и ремонтников. Знание символа и значения показаний измерителя Ома может помочь вам более эффективно расшифровать показания мультиметра. Показания омов обычно находятся в правом нижнем углу показаний омметра. Символ, отображаемый на измерителе, означает «вольт-ом», что означает деление вольт на ампер (или наоборот).

Чтобы считать значение в омах, подсчитайте, сколько линий пересекает потенциометр (черная часть стрелки), когда вы перемещаете его от 0 до 10 вольт постоянного или переменного тока — это число является вашим измерением сопротивления! Поэтому в следующий раз, когда вы застрянете на ремонтной работе и вам нужно будет знать, что такое показание ома на мультиметре, не забывайте символ и значение показания омметра.

Как проверить, работает ли диод?

Если вы когда-либо сталкивались с проблемой диода, вам нужно знать, как считывать показания омметра. Этот важный инструмент может проверить напряжение, протекание тока и правильность работы диода. Для проверки напряжения используйте функцию вольтметра постоянного тока на омметре.

Подсоедините провода от диода к двум контрольным точкам для измерения тока и используйте амперметр или омметр, как для любой другой электрической цепи. При проверке работоспособности диода важно знать условия, при которых он будет работать — постоянное напряжение и ток. Знание этих двух ключевых условий поможет вам устранить проблему и снова заставить диод работать.

Заключение

Показания омметра могут показаться сложными, но при некоторой практике и внимании к деталям это может стать второй натурой. При использовании омметра 20k важно понимать различные настройки и правильно читать измерения. Не забывайте держать руки прямо и не прикасаться к каким-либо металлическим частям во время снятия показаний.

Овладев искусством считывания показаний омметра 20k, вы сможете легко устранять проблемы с электричеством и обеспечивать правильную работу вашего оборудования.

Надеемся, теперь вы понимаете, как считывать показания омметра 20k. Прочитав этот блог, вы с легкостью сможете прочитать показания омметра 20k. Этот блог научит вас основам омметра 20k, например, что это такое, как его читать и какие символы с ним связаны.

Обязательно потренируйтесь и запомните различные символы омметра 20k, чтобы в будущем вы могли быстро и точно их читать.

Часто задаваемые вопросы:

1. Что такое омметр и что он измеряет?

Измеритель ома — это устройство, с помощью которого можно измерить электрическое сопротивление объекта. Его можно использовать для тестирования различных устройств, таких как цепи, двигатели, трансформаторы и кабели молнии.

2. Какие советы по безопасному использованию омметра?

Перед использованием омметра убедитесь, что вы понимаете основы закона Ома и электричества. Этот закон гласит, что напряжение (количество энергии в цепи) равно току (ток — это поток электрического заряда через цепь). Кроме того, всегда внимательно читайте инструкции по технике безопасности при работе с омметром.

 Это поможет вам избежать несчастных случаев при использовании глюкометра. При работе над проектом всегда безопасно используйте омметр, отключив все источники питания и отсоединив все кабели от прибора. Таким образом, вы уменьшите риск случайных ударов. Закончив работу с омметром, выключите выключатель питания и отсоедините все кабели. Это поможет предотвратить случайное повреждение инструмента.

3. Могу ли я использовать омметр для проверки сопротивления проводки?

Да, вы можете использовать омметр для проверки сопротивления проводки. Все, что вам нужно, это резистор на 10 кОм и омметр. Когда у вас есть оба этих элемента, следуйте инструкциям с помощью омметра, чтобы проверить сопротивление. Перед проверкой любого провода убедитесь, что вы понимаете, как использовать омметр, так как неправильные показания могут привести к протеканию опасного электрического тока.

4. Как я могу использовать омметр для устранения проблем с электричеством?

Измеритель ома — отличный инструмент для устранения неполадок с электричеством. Счетчик покажет, какой ток протекает по цепи и безопасно ли продолжать работу. Если вам кажется, что с вашей проводкой возникла проблема, вы можете использовать измеритель, чтобы определить место неисправности. В случае отключения электроэнергии или других аварийных ситуаций, связанных с электричеством, наличие омметра под рукой может помочь вам быстро и легко найти источник проблемы.

5. Что еще нужно знать об использовании омметра?

Да, вам следует кое-что знать об использовании омметра. Прежде всего, не забудьте надеть надлежащие средства защиты, такие как перчатки и защитные очки, при использовании глюкометра. Во-вторых, омометр используется для измерения электрического потенциала. Его можно найти в различных приложениях, таких как проверка электропроводки, измерение уровней напряжения в батареях или определение сопротивления электрической цепи.

Кроме того, омметры бывают разных форм и размеров, поэтому очень важно найти тот, который соответствует вашим потребностям. Например, если вам нужно только проверить сопротивление электрической цепи, то будет достаточно обычного омметра. Однако если вам нужно измерить уровни напряжения или узнать электрический потенциал других объектов, то вам понадобится более совершенный омметр.

Как считать омы на мультиметре?

Измерение сопротивления с помощью мультиметра может быть очень простым благодаря нескольким очень простым шагам. Сопротивление, иначе известное как омы, необходимо измерять по многим причинам.

Вы можете проверить сопротивление, чтобы увидеть точность резистора. Или вы можете не знать сопротивление цепи и хотите знать, что это такое.

Большинство цепей имеют цветовую маркировку, что упрощает определение их сопротивления, но в любом случае вы всегда можете проверить это с помощью мультиметра.

Неважно, по какой причине вы измеряете сопротивление, цифровой мультиметр — это отличное оборудование для этого. Вы можете использовать большинство устройств марки Fluke для измерения сопротивления, включая некоторые из моих любимых, таких как Fluke 116, Fluke 117, Fluke 87V или Fluke 3000 FC.

Что вам понадобится

• Цифровой мультиметр с настройкой сопротивления Ω, например Fluke 116 (см. на Amazon.com)
• Розетка или измеряемый объект

Как измерить сопротивление 90 060

Чтобы измерить сопротивление с помощью цифрового мультиметра, выполните несколько простых шагов:

1. Выберите элемент, который вы хотите измерить, где может быть найдено сопротивление.
2. Выберите соответствующую настройку Ом, которую вы будете знать, поскольку в разделе будет отображаться этот знак: Ω
3. Вы можете не знать сразу, какой диапазон использовать при выборе настройки сопротивления, но если позже, когда вы начнете измерять, ваш мультиметр покажет что-то странное, например, 1 и кучу пробелов (например: 1__._), вы поймете, что это слишком мало, и вам придется увеличить диапазон.
4. Что касается выводов пробника, вам потребуется изменить их при измерении сопротивления. Черный провод останется в гнезде с надписью COM, что нормально. Что касается красного провода щупа, вам необходимо убедиться, что он вставлен в гнездо, на котором изображен символ сопротивления (Ω).

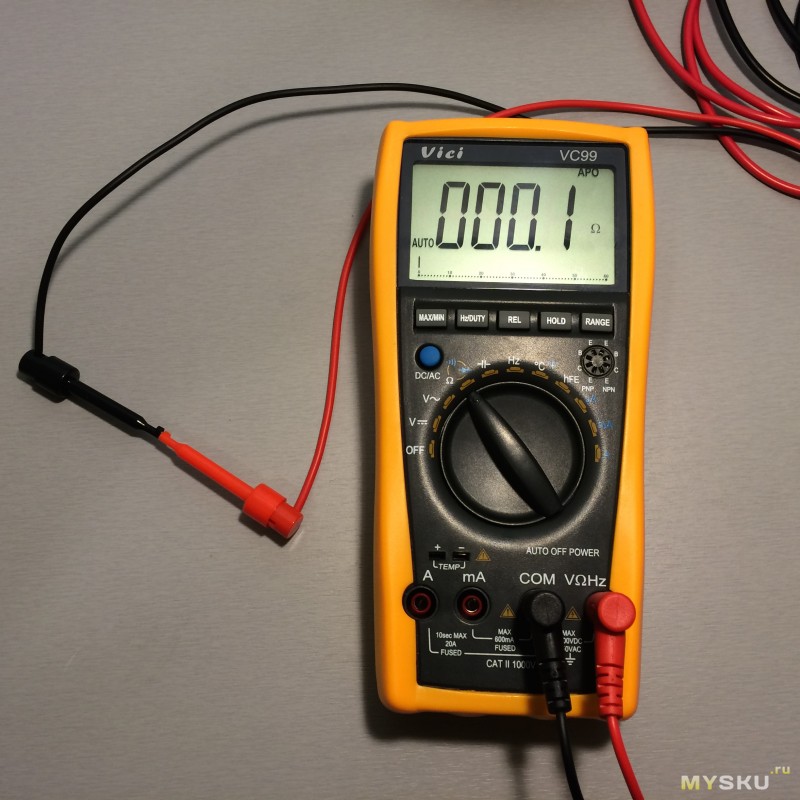

5. Затем вам нужно проверить, правильно ли работает измеритель, взяв красный и черный провода щупа и коснувшись металлических частей вместе. Мультиметр должен показывать почти ноль, но обычно показывает 1 или 2. Если ваш мультиметр показывает большое число, значит, с вашим мультиметром что-то не так, и вы, вероятно, не получите точных результатов.
6. Еще раз убедитесь, что ваш резистор не подключен к какой-либо цепи или источнику питания.
7. Возьмите черный и красный провода и подключите их к противоположным концам объекта, сопротивление которого вы хотите проверить (резистор).
8. Затем ваше устройство покажет вам число, которое является вашим сопротивлением.

Вещи, которые вы должны знать

Существует несколько различных настроек, которые могут потребоваться при измерении сопротивления, поэтому важно знать следующее: чтобы убедиться, что электричество не проходит через объект. Если через него проходит электричество, он не будет правильно измерять сопротивление. Сначала отключите устройство от любого источника питания, прежде чем проверять его сопротивление.

Удалить из цепи:  Еще одно важное напоминание: убедитесь, что устройство/резистор также не является частью цепи. Лучше всего удалить резистор из цепи перед проверкой его сопротивления, так как дополнительные пути внутри цепи повлияют на результаты измерения сопротивления, поскольку они также будут иметь сопротивление.

Аналоговый мультиметр:  Если вы используете аналоговый мультиметр, шаги одинаковы в обоих случаях, но устройство может выглядеть по-разному со стрелкой, показывающей фактическое измерение.

Сопротивление легко измерить. Если вы ищете обучающее видео, обратите внимание на это:

Всегда важно, когда вы закончите измерения, выключить мультиметр, так как когда он устанавливается в этот параметр, посылается электрический заряд.
