Устройство резонатора выхлопной системы — как правильно сделать машину тише?

При работе транспортного средства, любой его механизм издает шум. В одних случаях он более громкий, в других менее слышен, однако, в любом случае, определенный шумовой эффект присутствует всегда. Думаю, владельцы бензиновых автомобилей, с установленным двигателем внутреннего сгорания, лучше меня поймут, ведь именно этот агрегат отличается характерным громким «звучанием». Что бы как-то снизить шумовой эффект, на каждый автомобиль в штатном режиме устанавливают глушитель, который является частью системы выхлопа.

  • Принцип работы резонатора
  • Из чего состоит резонатор
  • Виды резонаторов

Любая такая система состоит из нескольких комплектующих составляющих и есть одной из главных систем транспортного средства. Она не только влияет на показатели экологичности автомобиля (а в последнее время, этот вопрос становится все актуальнее), но и в значительной степени отвечает за качество функционирования и безопасность машины.

Более того, состояние газораспределительного механизма (ГРМ), также, связано и со сроком качественного использования транспортного средства.

Как Вы уже наверное догадались, тема данной статьи напрямую связана с выхлопной системой автомобиля. Однако, мы не будем рассматривать ее устройство или общий принцип работы, а сосредоточим свое внимание лишь на одной, не очень большой детали – резонаторе, который занимается гашением звуковых колебаний после выхода газов из камеры сгорания.

Принцип работы резонатора

Как мы только что отметили, основной задачей резонатора является гашение колебаний звука, возникающих в результате выхода громких выхлопных газов из камеры сгорания. На громкость работы того или иного двигателя, прямым образом влияют габариты устройства (размер, форма) и конечно же, сама конструкция резонатора.

В случае выхода детали из строя, нарушается работа всей системы выхлопа: транспортное средство становиться очень шумным, а в салон проникает запах выхлопных газов.

Их образование, происходит в камере сгорания мотора, а наружу они выводятся при помощи выпускного клапана цилиндра. Покинув цилиндр, выхлопные газы, с большой скоростью начинают передвигаться по впускному коллектору и приемной трубе, при чем, температура газовой смеси доходит до 650оС, а значит, все детали выхлопной системы испытывают серьезную тепловую нагрузку.

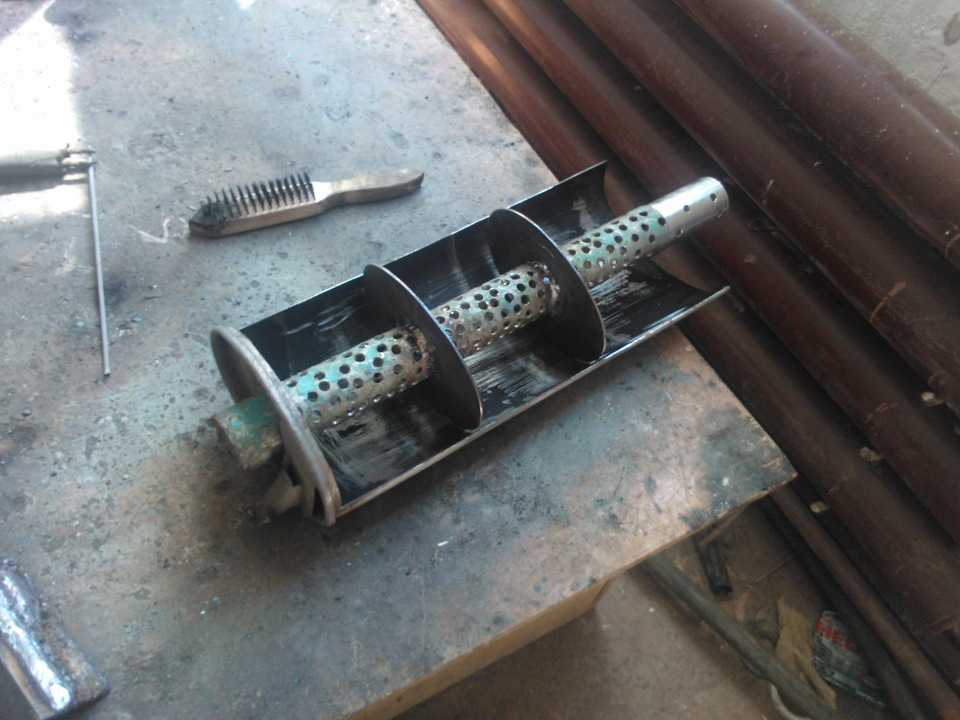

Устройство резонатора представлено в виде многослойной конструкции, где каждый уровень выполняет свою, конкретную задачу. Когда потоки воздуха попадают на отражатели (важные составляющие элементы резонатора воздушного фильтра), то их гашение происходит за счет трения о них газовых частиц, которые в полостях резонатора выпуска, проходят двумя потоками. Резонаторы впуска и выпуска выполняют одинаковую работу – проводят газ через всю систему выхлопа.

Слаженная и стабильная работа всех составляющих частей резонатора автомобиля, непосредственно влияет на долговечность службы двигателя, а учитывая, что любой элемент выхлопной системы постоянно подвергается влиянию отрицательных факторов окружающей среды и высоких температур (касается не только резонатора, но и других деталей), то вполне логичным будет предположить наличие периодических рабочих сбоев.

Что бы не доводить до крайностей, необходимо регулярно проводить диагностику состояния резонатора.

Выполняя данное действие, помните: эффективность и предельная работоспособность резонатора выхлопной системы зависит от трех основных факторов: состояния катализатора

(элемент системы, снижающий количество вредных веществ в выхлопе ), диаметра труб и чистоты глушителя. Принцип работы резонатора базируется на использовании замкнутых полостей, размещенных возле трубопровода и соединенных с ним при помощи большого количества отверстий. Как правило, в корпусе находится два не равных объема, которые разделены сплошной перегородкой.

Каждое из отверстий, включая и замкнутую полость, выполняет роль резонатора, возбуждающего колебания собственной частоты. Условия распределения резонансной частоты, резко меняются, и как следствие, она гасится за счет трения газовых частиц в отверстии. Такой тип глушителя качественно гасит низкие частоты, даже не создавая для газов существенного сопротивления (сечение не уменьшается).

Чаще всего, резонатор применяется в качестве среднего глушителя.

Из чего состоит резонатор

Резонатор, как важный конструктивный элемент выхлопной системы, внешне напоминает маленький глушитель, из-за чего его часто называют «вспомогательным глушителем», однако, многие специалисты утверждают, что это не так. Конечно, резонатор существенно снижает рабочую громкость системы выхлопа, но это не является его основной функцией, а выступает только как побочный эффект от реализации задачи обеспечения ровности потока выхлопных газов во всей системе выхлопа автомобиля.

При работе силового агрегата (на любых оборотах), в выходном коллекторе можно заметить прерывистые значения давления отработанных газов, частота которых основывается на оборотах коленчатого вала двигателя и количества его цилиндров. Для более качественной работы всей системы, нужно добиться равномерности этого давления, ведь только в таком случае, выхлопная система будет обладать минимальным сопротивлением отработанных газов и не станет отбирать лошадиные силы двигателя.

Несмотря на мнение некоторых специалистов, многие автолюбители продолжают называть резонатор «средним глушителем» (так как он располагается в средней части системы выхлопа) и нельзя сказать, что они полностью неправы. Данная деталь не только внешне похожа на уменьшенный глушитель, но еще и имеет схожее с ним внутреннее строение. Здесь все просто: что бы выровнять поток выхлопных газов, используются практически те же приемы, что и в глушителях. Давайте рассмотрим их более детально.

Во-первых, расширением и сужением потока отработанных газов, занимаются несколько камер резонатора, где происходит эффективное выравнивание больших низкочастотных пульсаций (не прямоточное устройство).

Во-вторых, при изменении направления потока выхлопных газов, камеры, вместе с соединяющими их трубопроводами, располагаются с некоторым смещением, что помогает гасить средние и высокочастотные пульсации.

В-третьих, наличие перфорационных отверстий в трубопроводах и разница в объемах, окружающих трубу, способствуют гашению широкого частотного диапазона потока отработанных газов. Такой способ, наиболее популярен в прямоточных резонаторах (в основном используется на спортивных автомобилях). Еще одним сходством резонатора и глушителя есть то, что сквозь перфорационные отверстия трубопроводов, отработанные газы камеры средней частоты (большего объема) и камеры высокой частоты пульсации (меньшего объема), подаются в закрытые камеры, где скапливаются при высоком давлении выхлопных газов и стравливаются в ходе снижения давления в выхлопной системе.

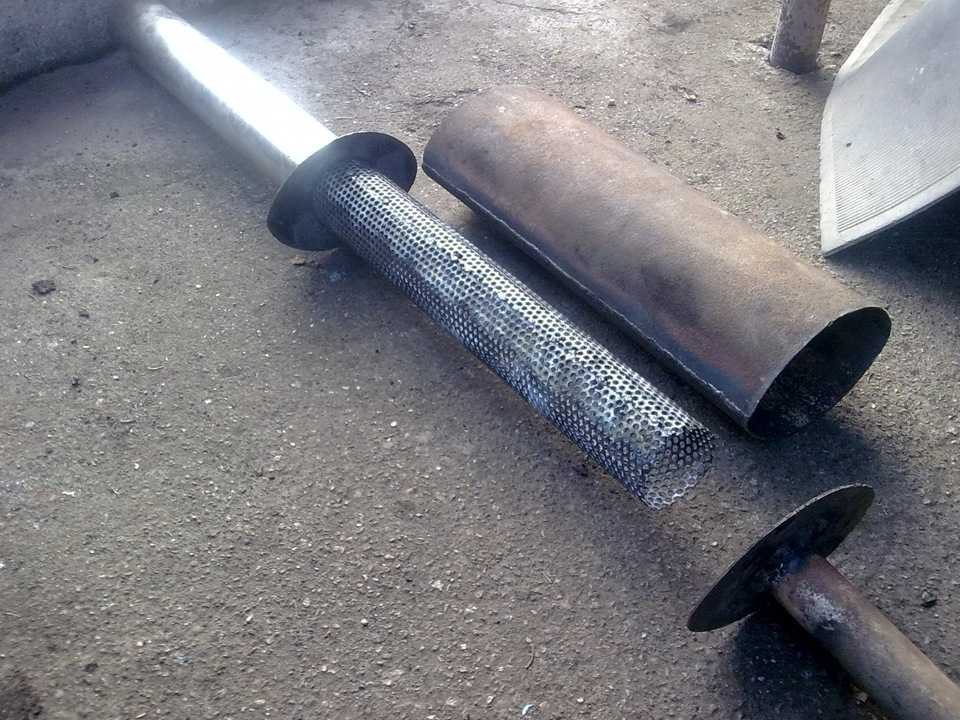

С конструктивной точки зрения, резонатор – это многоуровневое устройство, в котором каждый уровень имеет свои обязанности и отвечает за выполнение определенных функций. Так, к примеру, резонатор воздушного фильтра, имеет в своем составе отражатели, которые выполняют гашение попадающих на них потоков газообразной среды путем трения соответствующих частиц, проходящих внутри резонатора двумя потоками. Устройства впуска и выпуска, выполняют одинаковую роль и продвигают через систему потоки отработанного газа.

Виды резонаторов

Все существующие резонаторы разделяют на виды, в зависимости от типов двигателей к которым они подходят. Поэтому, различают всего два видовых варианта таких устройств: для двухтактных моторов и для четырехтактных.

В ходе многолетней эксплуатации обоих видов, был установлено: работая в паре с четырехтактным двигателем, резонатор является скорее помехой, нежели помощником и в данном случае, его демонтаж ведет к увеличению мощностных характеристик мотора примерно на 15%. Если же забрать резонатор у двухтактного двигателя, то это вызовет совсем противоположный эффект: его отсутствие поспособствует не только газовому удалению, но еще и ликвидирует несгоревшее полностью топливо. В результате таких действий расход топлива существенно увеличится, а скорость, наоборот, снизится.

Кроме того, условно резонаторы можно разделить и с точки зрения длины (или формы) кузова автомобиля. К примеру, к автомобилю ВАЗ 2110, можно подобрать один из трех возможных видов резонатора: короткий (21103), средний (21102) и длинный ( 2110).

особенности конструкции и частые неисправности

Для чего нам резонатор

Основная его задача состоит в понижении уровня шума и частично вибраций. Все происходит следующим образом. При сжигании топлива в камере сгорания раскаленные отработанные газы на огромной скорости вырываются в выпускной коллектор. Он практически не отводит тепло и не снижает скорости газов, а также не влияет на звуковые волны, образованные взрывными процессами в цилиндре. Не меняется также и сечение трубы, по которой проходят газы.

В системах с катализатором именно он первым попадает под тепловой удар выхлопа. Если же катализатора в системе нет или он заменен на пламегаситель, первым встречает газы резонатор. Согласно законам физики, чтобы снизить скорость газов, необходимо изменить сечение трубы и направление движения, а также объем, в котором газы находятся. Поэтому резонатор больше по диаметру приемной трубы.

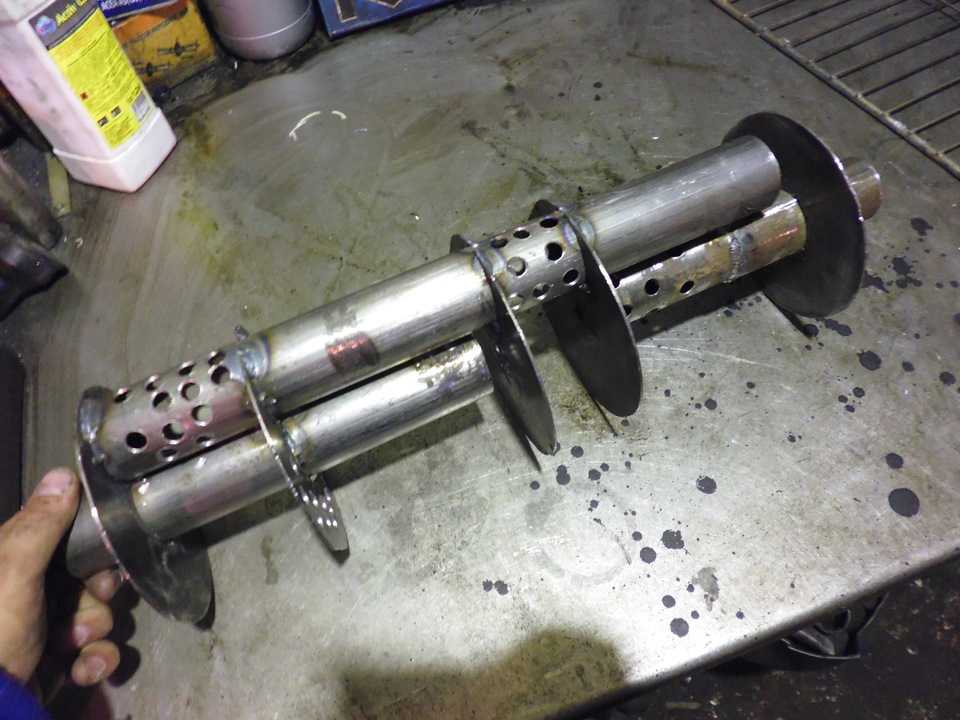

Чтобы заставить газы изменить направление движения, внутри корпуса резонатора установлены перфорированные перемычки и направляющие трубы с перфорацией. Перемычки образуют резонаторные камеры, а перфорация на направляющих трубах способствуют гашению скорости газов и, соответственно, изменению длины волновых колебаний. Из-за этого после резонатора в выхлопной системе существенно снижается уровень шума.

Как резонатор влияет на мощность

Каждая резонаторная камера содержит различный объем по сравнению с соседними, что также способствует выравниванию и изменению длины звуковых волн. Безусловно, это сказывается на производительности двигателя, поскольку для прохождения газов сквозь этот лабиринт необходимо дополнительное усилие. Его оценивают по-разному в зависимости от модели двигателя и типа выхлопной системы, но в общих чертах резонатор отбирает около 8-10% мощности двигателя.

Эту проблему пытались решить в 20-30-х годах прошлого века очень простым способом. На входе в систему выхлопа устанавливали элементарную заслонку и разветвитель. При открытой заслонке газы беспрепятственно вырывались наружу, издавая немалый шум, все это сопровождалось дымовой завесой, зато мощность двигателя резко вырастала на тех же 10-15%. Открывать глушитель разрешалось только за городом, поэтому въезжая, заслонку закрывали и шум стихал, насколько это позволяли глушители того времени.

Неисправности и решение проблем

Главный враг любого резонатора — это ржавчина. Бороться с ней традиционными методами бесполезно. Любое полимерное или органическое антикоррозионное покрытие, краска, грунт моментально выгорают при запуске двигателя. Поэтому инженеры еще в середине прошлого века начали применять несколько видов стали для изготовления систем выхлопа:

●      нержавеющая сталь, дорого, но очень эффективно, нержавеющие резонаторы тоже прогорают, но их ресурс в десятки раз выше обычных стальных систем;

●      алюминированная сталь, это конструкционная сталь стандартной толщины, но покрытая тонким слоем алюминия, служит в пределах пяти лет и это самый распространенный материал для бюджетных автомобилей;

●      обычная сталь, выкрашенная термостойкой краской-грунтом, выдерживает порядка года на наших дорогах.

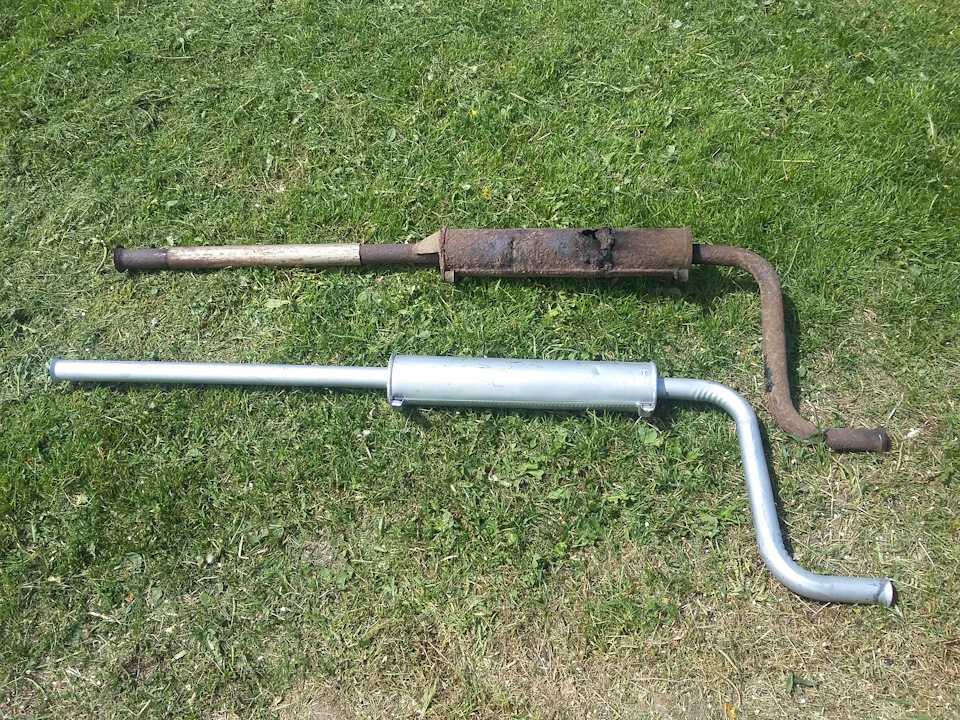

Отсюда и первая неисправность резонатора — разгерметизация из-за прогара корпуса. В большинстве случаев проржавевший резонатор просто заменяют, но в редких случаях, когда состояние металла позволяет, можно установить заплатку и протянуть еще пару месяцев.

Признаки прогара вполне понятны. Это прорыв газов наружу и высокий уровень шума в центральной части системы выхлопа. Чтобы убедиться в том, что корпус резонатора прогорел, необязательно его снимать. Опытный мастер и на подъемнике определит состояние системы и поставит ей диагноз. Однако в большинстве случаев ремонт резонаторной банки, поврежденной коррозией, не обоснован с точки зрения логики и траты денег. Лучше купить новый.

Вторая проблема, с которой может столкнуться водитель, закоксовка камер резонатора. Выяснить причину появления сажи в системе можно только с помощью полной диагностики двигателя, но скорее всего, нужно будет обратить внимание на систему зажигания, фазы газораспределения и состав топливо-воздушной смеси.

Что касается чистки резонаторных камер, то это имеет смысл в тех случаях, когда внешнее состояние корпуса удовлетворительное. Для очистки камер необходимо вскрывать корпус, удалять нагар и сажу, а после этого собирать резонатор с помощью сварки. Работы много, вскрывать и собирать банку долго, поэтому если сам резонатор не слишком дорогой и не из нержавеющей стали, а пробег системы выхлопа больше 80-90 тысяч км, рациональнее будет выглядеть его замена.

Стоит ли ставить прямоточный резонатор

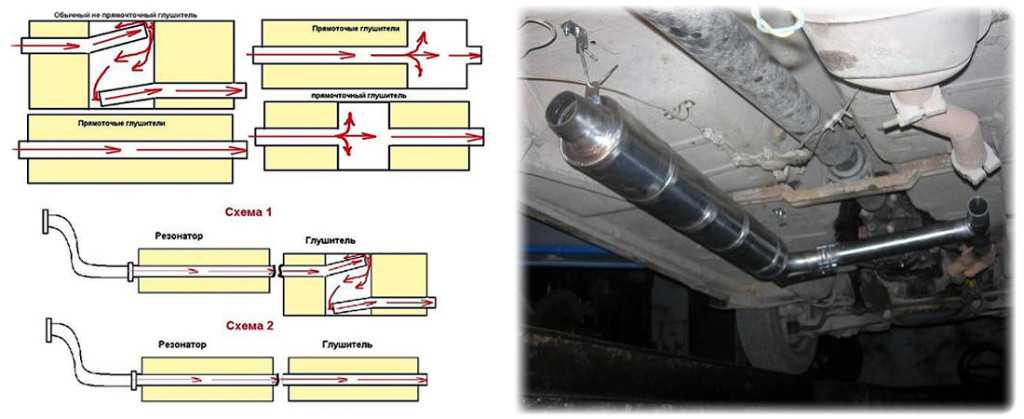

Конструкция прямоточного резонатора отличается от обычного тем, что газы на пути к свободе не проходят через лабиринт камер и перфорированных труб, перегородок. Как правило, прямоток, или как его называют, стронгер, представляет собой тот же корпус резонатора, но внутри вместо камер, мембран и перегородок установлена сплошная перфорированная труба такого же диаметра, как и вся выхлопная система.

Особенности замены резонатора своими руками: диагностика и ремонт

Содержание

  1. Где находится элемент и как он выглядит?
  2. Конструкция и принцип действия
  3. О прямоточной системе
  4. Характерные неисправности
  5. В заключении

В процессе езды коленчатый вал двигателя авто совершает от 1,5 до 5–7 тыс. оборотов в минуту. Соответственно, в цилиндрах происходит 25–120 вспышек и микровзрывов топлива ежесекундно. В результате выделяется толкающая поршни энергия, отработанные газы и мощные звуковые волны. Чтобы убрать громкий рокот и шум из выхлопной трубы, доставляющий неудобства водителю и окружающим, было изобретено звукопоглощающее устройство – глушитель. Поскольку он служит не вечно, автолюбителям полезно будет знать, как устроен данный элемент и можно ли его отремонтировать в случае неисправности.

Где находится элемент и как он выглядит?

Главный источник шума – камеры сгорания работающего двигателя. Образующиеся там звуковые волны не могут проникать сквозь сплошные металлические стенки и стремятся выйти наружу по пути наименьшего сопротивления – через трубу выпускного тракта вместе с отработанными газами. Там и установлен глушитель в виде металлического бочонка круглой либо овальной формы.

Схема работы выхлопной системы автомобиля выглядит так:

  1. Первой за выпускным коллектором установлена виброизоляционная гофра.
    Ее задача – сгладить колебания, передающиеся трубе от мотора.
  2. Пройдя гофру, дым и звуковые волны попадают в каталитический нейтрализатор. Его задача – дожечь остатки горючих газов, чтобы не выбрасывать в атмосферу. Внутри детали расположены мелкие керамические соты, которые частично поглощают и рассеивают звук.
  3. После нейтрализатора выхлоп проходит в бачок резонатора. Это первая ступень подавления шума.
  4. Последним в цепочке стоит глушитель, окончательно гасящий звуковые колебания.

По сути, резонатор – это тоже глушитель, его строение и принцип действия вы узнаете из следующего раздела.

Бачок резонатора всегда стоит вдоль оси машины, а глушитель может устанавливаться поперек (в задней части авто). Встречаются варианты, когда оба элемента совмещены в едином корпусе с целью экономии места. На автомобилях с V-образными двигателями большой мощности устанавливается распределенная система выхлопа на 2 трубы. Соответственно, количество всех деталей удваивается.

Конструкция и принцип действия

Существует 4 способа погасить мощные звуковые импульсы, реализуемые на различных транспортных средствах:

  • ограничение шума;
  • отражение;
  • резонансное подавление шумов;
  • поглощение.

Ограничивающее устройство – простейший вариант глушителя, применяющийся на некоторых моделях тракторов. Элемент представляет собой сужающуюся трубу, помещенную внутрь металлического бачка. Недостатки изделия очевидны – шум подавляется частично, а мощность двигателя заметно снижается.

Зеркальные элементы ставятся на мотоциклы и скутеры. Принцип работы глушителя следующий: газы из выхлопного колена попадают в отражающую банку, меняют направление движения и выбрасываются наружу. За счет отражения звуковые колебания гасятся и уровень шума снижается. Деталь успешно функционирует с двухтактными моторами, но для автомобиля ее эффективности недостаточно.

Третий способ реализован в автомобильных резонаторах. Внутри стального бачка стоит несколько перегородок, а между ними устроены резонансные камеры, соединенные стальными трубками.

Сглаживание шумовых импульсов достигается за счет двух факторов:

  1. Газы и звуковые волны несколько раз меняют направление движения, отражаясь от перегородок.
  2. Размеры камер и патрубков рассчитаны таким образом, чтобы частота колебаний звука совпадала. Тогда волны гасятся благодаря возникающему резонансу.

Необходимо понимать, что конструкция резонатора не является универсальной для всех машин. Автомобили комплектуются двигателями различной мощности, издающими шумы разной амплитуды и частоты. Звукопоглотитель разрабатывается отдельно под каждую марку и модель автомобиля.

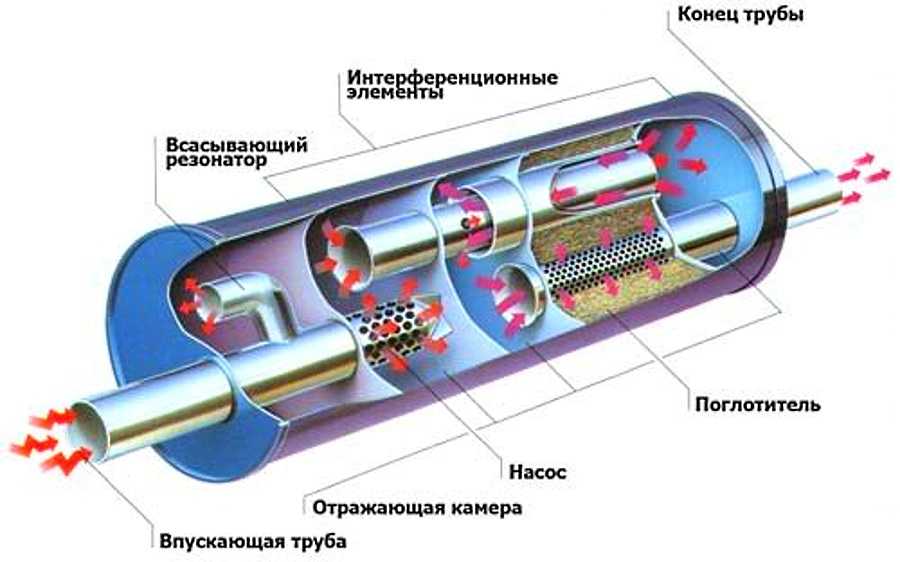

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

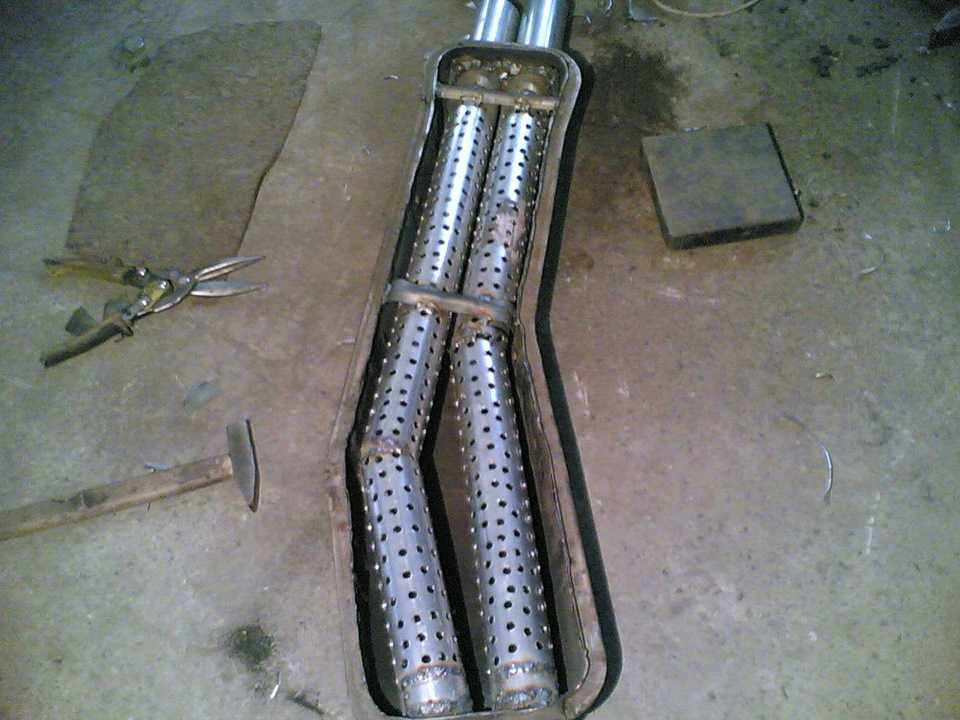

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

О прямоточной системе

Любой автомобильный глушитель снижает мощность двигателя, создавая значительное сопротивление на пути потока дымовых газов. Такую цену приходится платить за комфорт и практически беззвучный выхлоп. Но для автомобилистов, занимающихся тюнингом своих «железных коней», существует альтернативный вариант – звукопоглотитель прямоточного типа.

Задача данного элемента – снизить потери мощности, продолжая поглощать звуковые колебания от работы двигателя. Прямоток является компромиссным решением, поскольку в угоду мощности он гасит шум не столь эффективно, как штатные элементы авто.

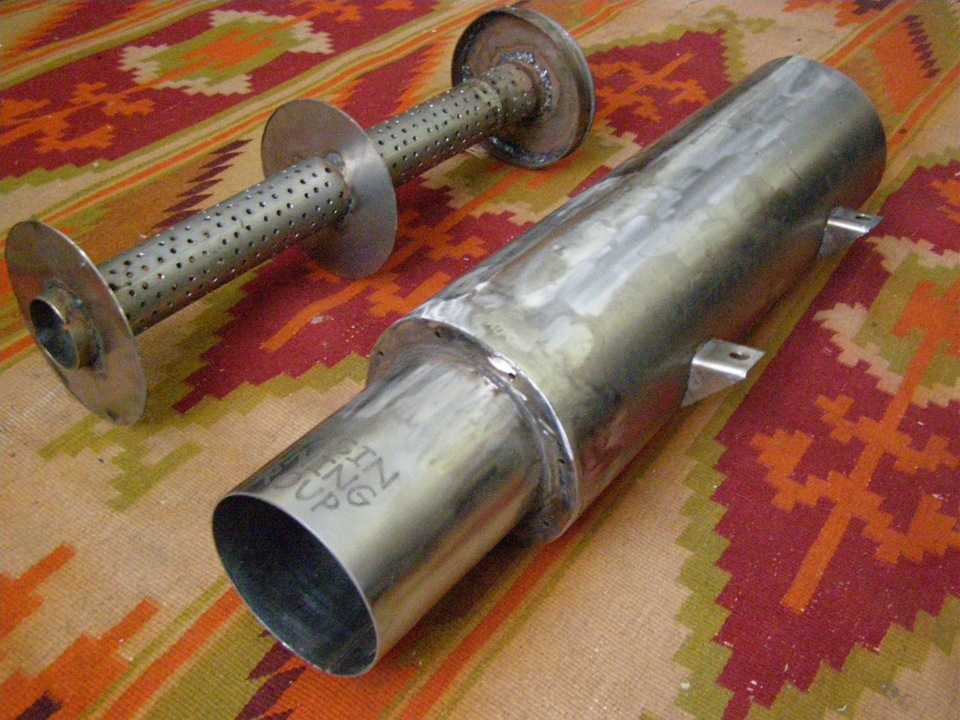

Из чего состоит такой глушитель:

  • металлический корпус, оснащенный двумя патрубками;
  • внутри находится перфорированная прямая труба, соединяющая входное и выходное отверстие;
  • между корпусом и трубой заложен звукопоглощающий материал – каолиновая или базальтовая вата.

Звуки, идущие по прямой трубе с отверстиями, частично поглощаются волокном, но другая часть беспрепятственно проходит наружу, ведь перегородки и резонансные камеры отсутствуют. Поэтому автомобили, оборудованные прямотоком, издают рокочущий звук, особенно при нажатии на педаль акселератора.

Высший уровень тюнинга – комбинированная система выхлопа с заслонкой, управляемой из салона автомобиля. С ее помощью поток газов можно переключать между двумя ветками: на первой стоит обычный эффективный глушитель, а на второй – прямоток. Это позволяет использовать мощь мотора только при необходимости, а в обычных условиях ездить по городу без лишнего «рева» из выхлопной трубы.

Характерные неисправности

Существует одна причина, по которой глушитель автомобиля выходит из строя – длительное воздействие отработанных газов, обладающих высокой температурой. Рано или поздно металлический корпус элемента прогорает, что сопровождается рокотом под днищем автомобиля (оттуда, где расположена неисправная деталь).

Срок службы глушителя сильно зависит от материала, из которого он изготовлен:

  • обычный «черный» металл со специальным покрытием;
  • нержавеющая сталь.

Более дешевый вариант, сделанный из «черного» металлопроката, способен прогореть через 20–30 тыс. км пробега, в то время как нержавеющий корпус отработает 100 тыс. км и больше. Другое дело, что в течение длительного срока могут выгореть внутренности глушителя и уровень шума заметно повысится.

Неисправности устраняются двумя способами: замена глушителя и ремонт с помощью сварки. В любом случае вам придется посетить автосервис, где после диагностики мастера помогут принять верное решение. Если отверстие свища небольшое, то опытный специалист заварит его прямо на машине. Второй вариант – наложить заплатку из металла, для чего глушитель потребуется снять. Элемент с выгоревшими внутренностями ремонту не подлежит, только замене.

В заключении

Резонатор выхлопной системы без сомнения влияет на уровень комфорта водителя. Помимо этого он позволяет избежать излишнего потребления топлива и снижения мощности мотора. Обеспечение качественной работы и своевременной замены этого элемента является одной из важных задач.
