Стеклянная трубка с двумя металлическими контактами по бокам и отрезком проволоки внутри – так выглядит большинство плавких предохранителей. Эту конструктивно несложную и легко узнаваемую деталь можно встретить в каждом бытовом приборе, подключаемом к электрической сети. «Просто сгорел предохранитель» – эту фразу каждый хоть раз, да слышал. А так ли это просто на самом деле? На этот вопрос мы и попытаемся ответить в данной статье.

Наиболее распространённый предохранитель представляет собой стеклянную трубку, закрытую с обоих концов металлическими крышками. Крышки надеваются на края трубки, которая является корпусом предохранителя. На края трубки перед установкой крышек наносится клей, таким образом, крышки – они же контакты предохранителя – закрепляются на корпусе довольно прочно. Внутри трубки-корпуса находится калиброванная металлическая проволока. Сечение проволоки может быть различным и зависит от необходимого тока «срабатывания» предохранителя. Проволока припаивается к выводам предохранителя внутри корпуса. Могут быть несколько вариантов подобной конструкции. Например, вместо стеклянной используется керамическая трубка, в некоторых случаях трубка заполняется песком, для увеличения быстродействия предохранителя проволочная перемычка натягивается с помощью пружины. Крышки-контакты могут иметь гибкие выводы для впаивания в плату. Однако различия в конструкции не меняют принципа работы плавкого предохранителя: при протекании через калиброванную перемычку электрического тока определённой силы, эта перемычка расплавляется (поэтому плавкий предохранитель) и, обрываясь, разрывает электрическую цепь, в которую включен данный предохранитель.

Таким образом, предохранитель, отключает от электросети устройство, которое по каким-либо причинам начинает потреблять электрический ток, сила которого больше номинальной для данного устройства. В результате электроприбор защищается:

1. от возгорания,
2. от дальнейшего развития возникшего в электроприборе дефекта,
3. от возникновения дефекта в приборе.

Также предохранитель защищает от перегрузки электрическую сеть, отключая устройство с ненормальным режимом работы.

Теперь поясню сказанное на примерах. Начать следует с третьего пункта, а именно: предохранитель защищает от возникновения дефекта в приборе. Данная функция предохранителя как раз и сформировала у многих владельцев электронной техники мнение, что перегорание предохранителя – это не признак наличия дефекта в аппарате. Достаточно просто заменить вышедший из строя предохранитель, и электроприбор будет совершенно нормально продолжать свою работу. И это мнение основано не на пустом месте. Ещё сравнительно недавно большинство электронных устройств было собрано на электронных лампах. Думаю, многие ещё помнят так называемые феррорезонансные стабилизаторы, которые использовались вместе с ламповыми телевизорами. А ещё до повсеместного появления в обиходе стабилизаторов для обеспечения нормального напряжения питания телевизоров применялись автотрансформаторы бытовые – электромеханические устройства, которые позволяли вручную – с помощью ручки-регулятора – изменять напряжение питания телевизора. Процесс настройки данного «агрегата» выглядел так. Владелец включал телевизор и смотрел на вольтметр, находящийся на корпусе автотрансформатора. Этот вольтметр показывал, какой величины напряжение подаётся на телевизор с выхода автотрансформатора. Если вольтметр показывал 220 Вольт – никаких действий не предпринималось, можно было спокойно смотреть телевизор, изредка сверяясь с показаниями вольтметра. Если вольтметр показывал, что напряжение питания телевизора равно, например, 180-190 Вольт, ручка регулирования напряжения поворачивалась по часовой стрелке, если напряжение превышало 220 Вольт – против часовой стрелки до того момента, когда напряжение на выходе автотрансформатора становилось равным 220 Вольт. Такой вот несложный процесс, имеющий, однако, одну коварную особенность. Если вчера напряжение электросети было, скажем, 190 Вольт, то сегодня сеть может быть нагружена меньшим количеством потребителей и напряжение в ней равно уже 220 вольт. Но автотрансформатор, как я писал выше, устройство неавтоматическое и изменений входного напряжения не отслеживал. Такая почётная обязанность вменялась самому владельцу телевизора. Иногда владелец забывал посмотреть на вольтметр, в результате на телевизор подавалось повышенное напряжение питания. Что же происходило в таком случае? Повышение напряжения питания устройства в целом приводило к повышению напряжения питания всех ламповых узлов. В итоге электронные лампы начинали потреблять электрический ток, величина которого могла достаточно сильно превышать норму. Вот тогда-то и включались в работу плавкие предохранители, которых в ламповом телевизоре, кстати, было немалое количество. Предохранитель перегорал, телевизор отключался, владелец вспоминал, что не обратил внимания на показания вольтметра автотрансформатора.

Теперь скажу несколько слов об особенностях работы электронных ламп в режиме перегрузки. При подаче на электронную лампу повышенных напряжений питания она может сильно нагреваться, бывают случаи что анод – один из электродов лампы – раскалялся докрасна. Такой режим работы сказывается на лампе пагубно – уменьшается срок её службы, ухудшаются некоторые эксплуатационные характеристики. Но при этом лампа почти никогда не выходит из строя! Вот поэтому замена предохранителя в ламповой технике во многих случаях позволяет восстановить работоспособность устройства. Так что наш невнимательный владелец вполне мог самостоятельно вернуть свой телевизор к жизни.

Лампы в настоящее время, конечно, не утратили полностью своей актуальности, более того, в последнее время находят всё более широкое применение в аудиотехнике высокого класса. Что же касается телевизоров – электронные лампы – это прошлое телевизионной техники. Вот так – лампы ушли в прошлое, а легенда о предохранителе осталась в настоящем.

Какова же роль предохранителя в современной полупроводниковой технике? Рассмотрим тот же пример, который приводился в разговоре о ламповых телевизорах, а именно – повышение напряжения электрической сети. Безусловно, современные сети отличаются в основном хорошей стабильностью напряжения. Тем не менее, по ряду причин повышение напряжения в электросетях случается и сейчас. Что же происходит в данном случае с полупроводниковыми устройствами? То же самое, что и в предыдущем примере с ламповыми – повышаются напряжения питания всех блоков и узлов аппарата, возрастают токи через полупроводниковые приборы (транзисторы и микросхемы). Однако если в ламповом устройстве критическое возрастание тока обычно не приводит к выходу лампы из строя, транзисторы в подобной ситуации не столь выносливы: при достижении определённой величины тока через транзистор наступает так называемый пробой p-n переходов (обычно говорят «пробой транзистора»). Этот процесс необратим. Восстановить работоспособность повреждённого устройства можно только заменой вышедших из строя элементов схемы. А как же предохранитель, почему не перегорел? – вполне закономерно может поинтересоваться читатель. Да, предохранители имеются и в полупроводниковой аппаратуре. И они перегорают, и в приведенном примере предохранитель тоже перегорит, но уже после того, как будет пробит полупроводниковый прибор. Всё дело в том, что скорость нарастания тока через транзистор значительно превышает скорость расплавления нити предохранителя. То есть, при значительной перегрузке по напряжению быстродействия предохранителя недостаточно для защиты полупроводниковых приборов от выхода из строя. В данном случае предохранитель защищает устройство от дальнейшего развития уже имеющегося дефекта (усиления имеющихся повреждений) и от возгорания.

В заключение дадим несколько рекомендаций владельцам бытовой техники. При всей простоте конструкции предохранителя, роль его в электронной технике не так проста, как это может показаться на первый взгляд. Поэтому постарайтесь воздержаться от самостоятельной замены перегоревших предохранителей, особенно в устройствах на полупроводниковых приборах. Если всё же очень хочется это сделать – пробуйте, есть некоторая вероятность, что это оживит устройство. Но в таком случае следует иметь в виду, что зачастую замена предохранителя без оценки состояния аппарата (проведения надлежащей диагностики) приводит к усугублению уже имеющегося дефекта.

Важное замечание: заменять перегоревший предохранитель нужно только на предохранитель того номинала, который рекомендован производителем Вашего электронного устройства.

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

Автомобильные предохранители и их классификация

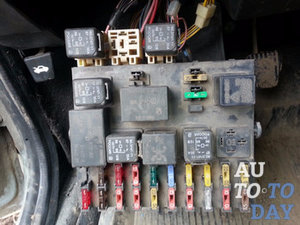

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.

Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

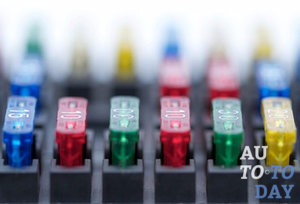

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Как проверить предохранитель в машине

Если произошла перегрузка цепи в автомобиле, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику. В современных автомобилях карта располагается непосредственно на крышке блока предохранителей.

Визуальный осмотр предохранителя

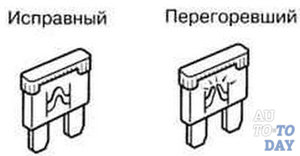

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

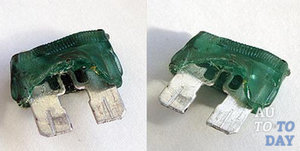

Данный способ применим для стеклянных или прозрачных пластмассовых предохранителей, коих большинство. При этом метод имеет существенный минус – он основывается исключительно на проверке человеком и не имеет подтверждения прибором. Визуальный осмотр иногда оказывается ошибочным, и лучше пользоваться тестером для определения целостности предохранителя.

Как проверить предохранитель мультиметром

Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.

Проверка по напряжению

Чтобы диагностировать неисправность предохранителя в автомобильной цепи, необходимо:

1. Взять мультиметр и настроить его в режим измерения напряжения;
2. Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
3. После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;
4. Если напряжение отсутствует на одном из выводов, значит, предохранитель перегорел и потребуется его замена.

Данный способ хорош своей простотой, и буквально за несколько секунд он позволяет определить имеется проблема в предохранителе или другом элементе, подключенном в цепь. Однако у него имеется и минус, подобным методом будет трудно измерить напряжение предохранителя в некоторых цепях, к примеру, дверного замка или звукового сигнала. Проще это сделать с помощью второго способа, описанного ниже.

Проверка по сопротивлению

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.

Автор: Сочи Авто Ремонт

Предназначение автомобильных предохранителей заключается в защите электрических цепей автомобиля от чрезмерного тока, который может возникнуть в случае короткого замыкания. Если вы столкнулись с тем, что обесточены электрические автомобильные системы, вам сначала нужно выполнить проверку предохранителей. Как определить сгоревший предохранитель мы сегодня объясним.
На машинах пользуются предохранителями нескольких видов. Самым большим распространением пользуются ножевые или плоские штекерные предохранители. Чтобы определить ток, на работу с которым рассчитан предохранитель, пользуются цветовой маркировкой.

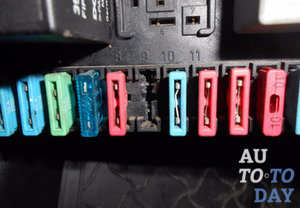

Предохранители на машине могут находиться в нескольких местах, например под панелью с приборами или под капотом. Хотя мест где они установлены, может быть намного больше, все определяется конкретным вариантом и маркой машины.

Как определить сгоревший предохранитель

Есть 2 основных способа используя которые можно проверить автомобильные предохранители. Первый заключается в их извлечении и визуальной проверке, что не столь надежно. Он подразумевает использование тестера. Проверяя предохранитель тестером надо его установить на проверку целостности цепи.

Затем надо прикоснуться щупами прибора к выводам предохранителя. На целом предохранителе, стрелка прибора отклонится, на цифровом значение будет стремиться к нулю, что сигнализирует о нулевом сопротивлении.

Второй способ, как определить сгоревший предохранитель — является более удобным, чем первый, и при его использовании не надо извлекать предохранители из гнезд. Чтобы их проверить вам понадобиться пробник. Включите неработающую цепь.

Затем по очереди прикасайтесь пробником одного и другого вывода предохранителя. При наличии напряжения на одном выводе и отсутствии на другом, предохранитель является неисправным.

Вы должны произвести замену неисправного предохранителя аналогичным, рассчитанным на ток той же величины. Не пользуйтесь «жучками», так как при этом может выйти из строя электрооборудование машины. Даже предохранители заводского производства бывает некачественные и не сгорают во время короткого замыкания, а просто плавятся.

Чтобы их проверить надо уничтожить один предохранитель, намотав его на выводы провода, затем коснувшись аккумуляторных клемм. Качественный предохранитель сразу сгорит, и такими предохранителями можно пользоваться на авто.

Чтобы обеспечить защиту новым предохранителем вашего автомобиля при коротком замыкании, вам надо выяснить причину его появления. Для этого надо проверить проводку, на наличие повреждений изоляции. С особым вниманием надо подходить к осмотру мест, где имеется соприкосновение проводов с корпусом.

Во время движения машины может произойти повторение замыкания, поэтому необходимо понять, обнаружить и своевременно устранить причину короткого замыкания.

Как определить сгоревший предохранитель мы объяснили, ищите!

Перегорел предохранитель: причины и способы устранения

Электрическая часть автомобиля включает в себя предохранители, которые призваны беречь электрическую цепь в случае каких-либо поломок. Как они выглядят? Блок предохранителя видел каждый водитель, и большинство автовладельцев периодически сталкивались с необходимостью замены этих элементов. Но нередко встречаются и другие ситуации, когда не просто перегорел предохранитель, а такая беда происходит регулярно. Это не есть хорошо. Попробуем разобраться в причинах и узнаем, как можно исправить ситуацию.

Основные причины выхода предохранителей из строя

Среди базовых причин можно выделить несколько. Некоторые из них очень серьезны, другие вполне просты и банальны. Например, типичная ситуация, когда выходит из строя предохранитель, установленный в цепи габаритных огней. Стоит только водителю включить эти огни, как они тут же гаснут. А причина в данном случае совершенно простая и нелепая – перегорел предохранитель. Это случилось потому, что он имел меньшую мощность. Попробуем выделить основные причины, по которым данные элементы выходят из строя и портят жизнь автовладельцам.

Плохое соединение

Когда предохранительный элемент электрической цепи автомобиля плохо соединен с колодкой, если контакты элемента недостаточно фиксируются, то существует большой шанс того, что пластиковые детали предохранителя оплавятся. Такой элемент обязательно выйдет из строя.

Для того чтобы решить данную проблему, специалисты рекомендуют приобретать изделие от другой компании, которая более известна как производитель компонентов для автомобильной электрики.

Но замена элемента на более лучший и дорогой не всегда позволяет решить проблему. Из-за окисленных обгоревших контактов могут возникать искры. Это и способствует выходу предохранителя из строя. И неважно, какого качества установленный элемент, какая у него мощность. Иногда нужно вначале очистить контакты и улучшить соединение, а затем устанавливать новый предохранитель.

Износ

Многие думают, что плавкие предохранительные элементы перегорают мгновенно и сразу. Это популярное заблуждение – на самом деле все немного не так. В критической ситуации, когда действительно в бортовой сети имеется повышенное напряжение, деталь перегорит тут же. Однако когда в электрической сети все параметры находятся в пределах нормы или же превышают норму лишь немного, плавкая часть предохранителя может перегорать понемногу.

Сечение уменьшается каждый раз даже при незначительных перегрузках. В один прекрасный момент деталь полностью разрушится. Вот почему перегорает предохранитель – не обязательно полностью разбирать всю машину. Причины могут быть совсем простыми.

Неправильный выбор

И это тоже простая причина, но она тоже приводит к неприятным ситуациям. Нередко продавцы в магазинах недостаточно хорошо знают, что они продают. Также далеко не каждый автовладелец знает законы, по которым работают электрические схемы. Нередко встречается ситуация, когда предохранитель неправильно подбирается по току в сети. В итоге он не может выдерживать нагрузку в той цепи, в которую его включили. Стоит подать ток, и предохранитель перегорел.

Скачки напряжения

В бортовой сети автомобилей, в которых работают предохранительные элементы, могут случаться скачки напряжения.

По причине этих скачков предохранители тоже могут выходить из строя. Это можно наблюдать, когда блокируется электродвигатель, от которого зависят элементы электрической бортовой сети.

Нарушение схемы

Если перегорел предохранитель, стоит поискать ошибки и нарушения в подаче тока на цепь. Когда электричество идет по меньшей цепи, чем это предусмотрел производитель, то падает сопротивление. Так, через элемент будет проходить больший ток, а не тот, на который он рассчитан. Большая часть автомобильной электрики не рассчитана на высокие нагрузки. Поэтому там и применяются предохранители, которые в случае критических ситуаций спасут электронные устройства.

Короткие замыкания

Это одна из серьезных причин. Если будут как-либо соприкасаться оголенные провода, имеющие противоположные полярности, то возникает короткое замыкание. По этой причине часто перегорает предохранитель печки. И он будет гореть до тех пор, пока владелец не заменит или не заизолирует поврежденные провода.

Короткие замыкания могут случиться в любом участке электрической системы автомобиля. Многие жалуются, что выходит из строя предохранитель, который защищает прикуриватель. Первым делом не стоит разбирать разъем, вынимать его и идти за новым. Все может быть гораздо проще.

Если перегорел предохранитель прикуривателя, то дело может быть в большой мощности устройства, которое в этот прикуриватель подключено. Также дело может быть в качестве контактов. Зачастую, адаптеры китайские, а качество контактов в них очень низкое. Рекомендуются перед применением радикальных мер вначале тщательно осмотреть конструкцию прикуривателя и найти слабое место. Обычно такие места есть – в них легко может случиться короткое замыкание. Нужно тщательно осмотреть контакты и по возможности как-нибудь заизолировать их. Обычно после того, как слабое место будет найдено и причина КЗ решена, то больше не перегорает предохранитель прикуривателя.

Диагностика

Стоимость предохранителей очень доступная. Большинство людей возят их с собой – в багажнике имеется целый набор. Их без труда при необходимости можно установить в блок. Ситуация, когда предохранитель выходит из строя – вполне нормальная, так как даже самая надежная цепь не защищена от скачков напряжения и тока. Если же эти перегорания случаются очень часто, тогда нужна тщательная диагностика.

Если какой-либо из предохранителей горит сразу же, как его установили в цепь, то первым делом следует выяснить, какое устройство приводит к этому. Для этого стоит заглянуть в техническую документации по автомобилю, чтобы выяснить там, какие устройства находятся в цепи с данным предохранителем. Затем включают все потребители, которые находятся во взаимодействии с данным элементом.

Далее берут отвертку с хорошо изолированной ручкой и ее металлической частью касаются клемм, в которые установлен элемент. Если есть искра, тогда неисправность в цепи. Отключают одни из электроприборов и снова касаются клеммы. Когда искра проскакивать не будет, то станет ясно, почему перегорел предохранитель. Виновато последнее отключенное устройство.

Если проблема случилась прямо в процессе движения, а запасного предохранителя нет, то все равно ситуацию можно решить при помощи подручных средств. Вместо предохранительного элемента можно воспользоваться куском фольги от пачки сигарет.

Это фольга на основе бумаги. Она тонкая настолько, что в случае короткого замыкания перегорит так же, как перегорает предохранитель ВАЗа. Это позволит не только наладить работу бортовой сети, но также и защитит цепь от перегрузок. Некоторые используют проволоку, но она не дает такой защиты. Монеты, канцелярские скрепки, а также другие вставки из металла в случае критической ситуации останутся целыми. А вот устройство, которое защищается предохранителем, выйдет из строя. Есть и второй вариант, но он потребует минимального знания электрики авто. Так, если сгорел какой-либо важный предохранитель, можно взять защитный элемент прикуривателя и установить вместо сгоревшего.

Как купить качественный предохранитель?

Данные элементы для автомобилей стоят гораздо ниже, чем то электрооборудование, которое они должны защищать. Поэтому специалисты не рекомендуют экономить на их приобретении. Лучше не отдавать предпочтение недорогим сомнительным моделям. Приобретать нужно только те изделия, где идеально соблюдены все параметры.

Так как не имеется возможностей, чтобы проверить каждый из элементов от неизвестных брендов, приобретая подобный товар лучше обращать внимание на продукцию компаний, которые их выпускают. Среди самых известных производителей. Отзывы отмечают «Бош», «Хелла», «Вайб» и «Саунд Квест». Покупая продукты от неизвестной компании, следует вначале проверить их, а уже затем устанавливать на машину. Проверить можно просто – новый элемент подключают к аккумулятору. Если он сгорел сразу, то изделие качественное. Если же при КЗ изделие не сгорает, а плавится, то лучше не ставить его на машину – он не сможет защитить электроприборы в случае повышенного тока.

Как заменить?

Поменять сгоревший элемент достаточно просто. Для этого не нужно иметь специализированных инструментов и знаний. Для начала нужно найти расположение данного элемента. Где он может находиться? А расположены предохранители в разных местах. В одних автомобилях они под капотом, в других — в районе передней торпеды. Скрыты они под крышкой. После ее открытия, можно достать сгоревший элемент двумя пальцами и таким же образом установить новый.

Заключение

Это все основные причины. Перегорает предохранитель – значит, нужно искать неполадку. Она может быть как простой и банальной, так и сложной, и отыскать ее будет нелегко. Лучше всего иметь в запасе новые защитные элементы. Тогда не придется икать фольгу, обертки от конфет или скрепки. Можно заметить предохранитель и ехать дальше.

Основные причины перегорания предохранителей

Роль предохранителей в автомобиле очень существенна. Они выполняют защитную функцию, оберегают дорогие электрические приборы от короткого замыкания, от неожиданных скачков напряжения. Сохраняя какой-либо электроприбор, предохранитель жертвует собой и прекращает своё функционирование, перегорая. Для восстановления прежней работы определённого электрического прибора в автомобиле, необходимо просто провести замену соответствующего предохранителя. Но бывают такие случаи, что предохранитель перегорает со слишком частой периодичностью. В связи с этим возникает смысл задуматься, а всё ли в порядке с автомобильной электропроводкой? Если Вас интересует, почему же перегорает тот или иной предохранитель в автомобиле, тогда ответ Вы найдёте в данной статье.

Основные причины перегорания предохранителя

Среди основных причин, по которым сгорает предохранитель прикуривателя либо какого-нибудь другого потребителя электроэнергии, могут присутствовать как очень серьёзные, так и вполне банальные. Например, разберём такую ситуацию, когда перегорает предохранитель габаритов. Стоит только включить автомобильный свет, как он тут же гаснет. А причина может быть совершенно нелепая – установленный предохранитель имеет меньшую мощность, чем необходимо для корректной работы.

Допустим, проходящий ток составляет 15 А, а предохранитель рассчитан на 12 А. Конечно, он будет плавиться, так как не рассчитан на такую силу тока. Поэтому ставить предохранители необходимо только той мощности, которая соответствует требованиям. Ни в коем случае, как Вы уже поняли, не ставьте предохранители с меньшей мощностью, а уж тем более с большей.

Кроме этого, если предохранитель в Вашем автомобиле перегорает постоянно, тогда неисправность может крыться в самой электрической цепи. Допустим, контакты, на которые садится предохранитель, находятся в плохом состоянии. На них появляется нагар, либо предохранитель имеет плохую фиксацию. В результате плохого контакта возникают искры, что и способствует перегоранию предохранителя. И не имеет значения то, насколько качественный и мощный предохранитель Вы поставили, он всё равно будет перегорать, пока Вы не избавитесь от возникшей проблемы, то есть не почистите контакты.

Наиболее серьёзная проблема – это, конечно, короткое замыкание. Например, соприкасаются два провода с противоположными полярностями, в результате чего и возникает такое явление. В данном случае не удивляйтесь, если у Вас постоянно будет перегорать предохранитель салонного отопителя, ведь пока Вы не произведёте замену проводов или не изолируете их, ситуация останется неизменной.

Ну и конечно же, предохранители могут плавиться по причине их низкого качества. Таковые встречаются, увы, нередко. Поэтому не стоит скупиться и покупать слишком дешёвые и неизвестные предохранители.

Вот мы с Вами и разобрали самые распространённые проблемы перегорания предохранителей. Стоит отметить: если замена сгоревшего предохранителя на новый и чистка контактов не дали результатов, лучшим решением будет обратиться в квалифицированный автосервис. С электричеством шутки плохи, так как в подобных случаях Ваш автомобиль подвергается большому риску возгорания.

Проверка работоспособности предохранителя

Существует два способа, применяя которые, можно проверить работоспособность автомобильных предохранителей. Первый заключается в том, чтобы их извлечь и визуально продиагностировать, что не совсем надёжно. В данном случае подразумевается использование тестера. Проверяя предохранитель тестером, его необходимо выставить на проверку целостности цепи. Если предохранитель целый, стрелка тестера будет стремиться к нулю, что означает нулевое сопротивление.

Второй способ определения сгоревшего предохранителя заключается в более удобном методе, чем в первом случае, и при его использовании предохранитель не придётся извлекать из его гнезда. Для их проверки Вам понадобится пробник. Включите неработающую цепь, а после по очереди прикасайтесь пробником к выводам предохранителя. Если на одном выводе напряжение есть, а на другом оно отсутствует, значит, предохранитель неисправен.

Заменить неисправный предохранитель Вы должны аналогичным, который рассчитан на такую же величину тока. Не используйте «жучки» – они могут вывести из строя электрическое оборудование автомобиля. Даже заводские предохранители могут быть с браком и не сгорают при коротком замыкании, а просто расплавляются.

Для их проверки нужно уничтожить один предохранитель. Намотайте его на выводы провода, а затем коснитесь клемм аккумулятора. Качественный сгорит сразу же, и таким предохранителем можно смело пользоваться в автомобиле.

Чтобы защитить новые предохранители Вашего автомобиля во время короткого замыкания, необходимо выяснить причину, по которой оно появилось. Для этого проверьте проводку на наличие повреждённой изоляции. Особо внимательно подойдите к осмотру мест, где провода соприкасаются с корпусом. Во время движения автомобиля произойдёт повторное замыкание, поэтому нужно понять, обнаружить и своевременно ликвидировать его причину.

Замена сгоревшего предохранителя

Замена предохранителя в автомобиле на самом деле вполне не сложная процедура, просто необходимо чётко придерживаться ряда правил:

1. Найдите правильный предохранитель. Это, пожалуй, самое сложное, если учитывать недостаток информации о его местоположении. К тому же, на определённую электрическую систему может приходиться несколько предохранителей.

2. Выньте его. Порой это сделать достаточно проблематично без специальных приспособлений, например, щипцов. В силу увеличения количества электронных модулей в автомобиле, количество предохранителей постоянно растёт, а места в нём больше не становится. Поэтому данная проблема решается уменьшением размеров самих предохранителей. Это приводит к тому, что запросто их достать, зацепить и вынуть своими пальцами становится почти нереально. Но вот, например, в автомобилях Ford в крышках коробок для предохранителей имеются специальные щипцы для их вынимания.

3. Убедитесь в том, что предохранитель сгорел. Узнать об этом можно, посмотрев на него. Зачастую, сегодня предохранители изготавливают из прозрачного пластика, сквозь который видна тонкая проволока, которая в неисправном элементе плавится, а это хорошо заметно сквозь пластик.

4. Поставьте правильный предохранитель на нужное место. Главное – установить аналогичный предохранитель в то же самое гнездо, где располагался вышедший из строя «собрат». Предохранители выпускаются в разных цветах – синие, красные, жёлтые, на которых пишутся различные цифры — 3, 5, 15, 20, 25, 30 и так далее. Это номинал. Никогда не ставьте предохранитель другого номинала, это важно! Если Вы извлекли синий предохранитель на 30 Ампер, значит, не ставьте на 40 или 20 Ампер. Это может вылиться в дорогостоящий ремонт. Ставьте именно такой же, какой и был. Вынули синий на 30, значит и вставляйте новый синий на 30! Ничего сложного в этом нет!

Вторая важная задача – поместить вынутый предохранитель в то же самое место, откуда Вы вынули прежний сгоревший. Это прозвучит, возможно, и смешно, но в темноте, либо с плохим зрением люди порой попадают не в те гнёзда, а результаты этого порой бывают странные, но нередко и плачевные. Дело в том, что в современных автомобилях предохранители стоят в коробках вместе с электронными модулями. Поставив предохранитель в другое место, можно заставить модуль работать по-другому, и автомобиль может начать странно себя вести, например, Вы не сможете выключить двигатель при включенном свете фар, или при включении зажигания пару минут не будут работать фары, стеклоподъемники или еще что-нибудь.

Вот и всё. Довольно простые правила, которые можно взять на вооружение, и которые могут сэкономить Вам время и деньги. Лучше всего иметь в комплекте целые предохранители из тех, которые применяются в Вашем автомобиле, фонарик для того, чтобы заменить предохранитель в темное время суток, шипцы, если Вы не можете вынуть предохранитель пальцами и, пожалуй, увеличительное стекло, если у Вас плохое зрение и Вы не можете разглядеть номер предохранителя и номинал на нём.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проверить предохранитель в машине — четыре способа

С каждым годом электрические цепи автомобилей включают в себя все больше элементов, которые настолько тесно связаны, что выход из строя одного из них, как правило, влечет за собой поломку другого (одного или нескольких). Чтобы минимизировать такие ситуации машины стали оснащать предохранителями, главное предназначение которых – недопущение короткого замыкания электрических цепей. Принцип действия прост: когда на цепь поступает слишком сильное напряжение, предохранитель перегорает и разрушается, чем провоцирует разрыв цепи и, следовательно, защиту всех устройств к ней подключенных. Допустим, такой разрыв уже произошел. Как найти среди множества предохранителей именно тот, который подлежит замене? – ответ ниже.

Способ №1 – как проверить предохранитель в машине с помощью схемы.

В руководстве к любому автомобилю всегда прорисовывается схема расположения предохранителей. Она – лучший помощник в поиске перегоревшего устройства.

Все, что нужно от вас, – определить в соответствии с данной схемой место нахождения предохранителя, отвечающего за неработающий элемент электрической цепи (магнитолу, габариты, прикуриватель, печку или др.), и произвести его замену на новый. Если с этой заменой поломка «уходит», значит, проблема была, действительно, в данном предохранителе, если нет – либо предохранитель не тот, либо причину неисправности следует искать совершенного в другом месте (проводах (контактах) неработающего устройства, перегоревшей лампочке или пр.).

Кстати, именно менять предохранитель на новый вовсе необязательно, вполне достаточно будет просто провести его визуальный осмотр.

Способ №2 – визуальное исследование.

Осуществлять его можно, как в отношении какого-то конкретного предохранителя, так и для проверки абсолютно всех таких элементов в авто, ведь практический каждый из них сегодня имеет прозрачный корпус, в котором даже невооруженным глазом четко видна «нить».

Ее целостность – есть главная характеристика исправности предохранителя, ее-то и следует проверять, извлекая защитные устройства один за другим.

Однако следует признать, что большое количество предохранителей, которое есть в современном автомобиле, и их размер далеко не способствуют быстрому поиску перегоревшего элемента, поэтому чаще всего автомобилисты производят поиск не визуально, а с помощью специального прибора – мультиметра (тестера).

Способ №3 – как проверить предохранитель в машине мультиметром.

С помощью мультиметра предохранители в машине можно проверять на исправность, как в снятом состоянии, так и «на месте».

В первом случае прибор следует установить в звуковой режим проверки.

А затем установить его щупы на контакты предохранителя.

Если слышен писк – устройство исправно.

Однако при отсутствии схемы или точной уверенности в том, что виной всему конкретный предохранитель, вытаскивать и прозванить каждый – дело весьма длительное и утомительное, поэтому, дабы поберечь силы и время, рекомендуем осуществлять проверку «на месте». Она заключается все в том же прозвоне, но уже не самих контактов, а их открытых точек. Дотроньтесь до них мультиметром и мгновенно определите, исправен предохранитель или нет.

Способ №4 – для тех, у кого нет мультиметра, но есть автомобильный тестер или просто контрольная лампа.

Подключите один конец выбранного устройства к массе (раме или кузову автомобиля), а вторым поочередно касайтесь выводов предохранителя.

Он исправен, если лампочка загорается на каждом из выводов.

Важно!

Перед тем, как проверить предохранитель в машине, обязательно проверьте соблюдение следующих условий:

• зажигание выключено, автомобиль заглушен;
• электрическая цепь машины запитана, то есть в ней есть исправная АКБ и на нее накинуты клеммы.

А еще никогда не перемыкайте контакты разных предохранителей и не вставляйте проволоку вместо перегоревшего элемента даже на время, иначе можете «попасть» на куда более дорогостоящий ремонт, чем просто замена предохранителя.

Видео.

Перегорел входной предохранитель в блоке питания. Диагностика.

Перегорел входной предохранитель в блоке питания. Диагностика.

Статья написана для постигающих азы в ремонте.

Сгорел входной предохранитель в блоке питания? Разберемся в причинах и как правильно проводить диагностику. Также затронем пару сопутствующих тем при анализе этой неисправности.



Думаю многие сталкивались с такой ситуацией когда включаем устройство  но нет никакой реакции, и после непродолжительной диагностики выявляем сгоревший  сетевой предохранитель. Причем неважно БП компьютера это или плата питания копира или факса.  Естественно многие его сразу меняют или что еще хуже ставят перемычку и тут же включают устройство. И вот тут то с большей долей вероятности он сгорит снова или выбьет автоматы в щитке. Давайте разберемся подробнее в чем же дело и почему нельзя менять предохранитель без диагностики.

Сначала взглянем на типовую схему входа в импульсных блоках питания.



Как видим предохранитель FU1 стоит первым в цепи, и основная его функция защитная. Но, это защита не внутренних компонентов схемы от превышения напряжения, а защита всей платы от короткого замыкания этих самых компонентов, и в конечном итоге предотвращение воспламенения внутри устройства.

Поэтому когда сгорает сетевой предохранитель во входной цепи, то это означает не то что было превышение питающего напряжение, а короткое замыкание в цепи после предохранителя. И как правило в 80% случаев если восстановить цепь вставив новый пред, и замерив сопротивление на входе блока между контактами L и N то обнаружим сопротивление равное нулю или чуть более.

Сгоревший предохранитель это следствие, поэтому как только обнаружили что он неисправен приступаем к диагностике.

Диагностику начинаем от входа, первым в списке стоит варистор VR1, выглядят они в целом виде так:

Вот они как раз и выполняют функцию защиты блока питания об бросков напряжения. Суть их в том что при превышение определенного порога напряжения они начинают пропускать через себя ток, защищая остальной участок цепи. При возможны несколько вариантов событий:

1.Импульс входного напряжения был незначительный и варистор сработав поглотил его рассеяв в тепло, потому в даташитах на них и указывается какую мощность они могут принят.

2. Импульс входного напряжения был более сильным, и варистор сработав замкнув цепь привел к образованию повышенного тока протекающего через предохранитель, который выгорел. При этом варистор пробит не был, и остался функционирующим. В таком случае замена сетевого предохранителя восстановит работоспособность.

3. Длительное превышение напряжения. При таком раскладе происходит тепловой пробой варистора приводящий к короткому замыканию цепи. Как правило это можно увидеть невооруженным взглядом в виде раскола, почернение и так далее.

Но дефект может быть и скрытым, поэтому если в цепи КЗ, то выпаиваем его в первую очередь и проверяем. Если дефект в нем, то тут у нас выбор, не впаивать его обратно совсем, на работоспособность схемы это не повлияет, но в следующий раз сгорит уже что-то другое, и замена на аналог. Советую всегда ставить новый.

К сожалению варисторы стоят не во всех блоках питания. Стоит также отметить что расположен в схеме он может как до дросселей, так и после, а обозначаться может как угодно.

Смотрим дальше:
Конденсаторы С1 и С4 служат для подавления низкочастотных дифференциальных помех, с емкостью порядка сотен нанофарад  и напряжением от 250 вольт. На схеме может обозначаться как Сх, и иметь прямоугольный вид. По своему типу пленочный, и практически никогда не выходит из строя. Но проверить все же стоит.

Дроссель Т1 — служит для подавления синфазных помех. Несмотря на то что обмотки могут находится на одном магнитопроводе, обмотки фаз разнесены друг от друга на расстоянии, и замыкания быть не должно. Но может произойти обрыв обмоток. В таком случае это однозначно говорит о коротком замыкании в цепи дальше.

Конденсаторы С2 и С3  также выполняют роль фильтра синфазных помех. Пробои случаются, но выглядит это несколько иначе, так как в общей точке они соединены с корпусов устройства, то при отсутствии заземления при прикасании к металлическим частям корпуса будет чувствоваться удар током.
Термистор Т — выполняет функцию ограничения стартового тока при включении устройства в сеть. Суть термистора в том что в обесточенном блоке питания  и при нормальной температуре он имеет высокое сопротивление, при подаче напряжения происходит нагрев термистора и уменьшение его сопротивления до нуля. Таким образом происходит плавный запуск блока питания.

И так, мы рассмотрели основные элементы так называемого входного фильтра, но стоит учитывать что это только примерная схема, различные производители могут видоизменять ее, так например отказ от конденсаторов, замена дросселей на перемычки, отсутствие варисторов и термисторов. В некоторых устройствах наоборот может наблюдаться усложнение, в виде добавочных варисторов между землей и фазой. При проверке элементов на пробой обязательно выпаиваем их, проверять в схеме на короткое замыкание бессмысленно.

Теперь перейдем к следующему компоненту:

Диодный мост D1-D4. По статистике причиной кз во входной цепи держит лидирующее место. При этом он может быть выполнен как в виде четырех отдельных диодов, так и в виде сборки.

Проверять в схеме не имеет смысла, поэтому выпаиваем и смотрим наличие пробоя, также проверяем падение напряжения в норме от 400 до 600, но точная информация в даташитах на них. Главное чтобы эти значения не отличались для каждого диода или перехода в сборке более чем на несколько единиц. Причин выхода из строя диодного моста может быть как пробой вследствие превышения напряжения или тока, и деградация np-перехода от времени.

В цепи после диодного выпрямителя расположен сетевой конденсатор С5, с напряжением обычно 400 вольт и емкостью от 40 до 200 мкф. Он так же может служить причиной короткого замыкания по причине пробоя между обкладками. Для проверки его также требуется выпаять из схемы, и следует проявить осторожность, так как исправный конденсатор может долго хранить заряд. Для проверки уже нужен специальный прибор LC-метр. Предварительно разрядив конденсатор проверяем его емкость и ток утечки.  Хотя можно и визуально определить неисправность в виде вздутия, или, если потрести его, в виде постукивания внутри, но такой способ не может показать скрытые дефекты.

И последним этапом проверки будет измерение транзистора Q1, на наличие пробоя. В приведенном выше рисунке опущена схема управления транзистором, поэтому в зависимости от компоновки не лишним будет проверить и его обвязку. И кстати, если он пробит то тут прежде чем его менять, следует уже более подробно разбираться со схемой управления транзистором и трансформатором следующим после него на предмет межвиткового замыкания.

И подходим к итогу:

Только проведя все эти проверки в цепи и заменив неисправные компоненты, можем ставить предохранитель такого же номинала и производить включение.

Надеюсь статья была полезна.

Как заменить сгоревший предохранитель на плате



Предохранитель — защитный элемент, который предохраняет электронную плату от возгорания и разрушения.

При этом он не может защитить радиодетали от выхода из строя.

Предохранители рассчитаны на определенный ток срабатывания, при превышении которого, предохранитель размыкает цепь, путем сгорания.

Если установить предохранитель не устранив причину его срабатывания, он сгорит вновь.

Причины сгорания предохранителя:



Где купить предохранитель

Предохранители продаются на радио рынках, хозяйственных магазинах и магазинах электро товаров.

Обычно предохранители устанавливаются в зажимные колодки и сверху защищаются пластиковым чехлом, для предотвращения разлетания осколков при срабатывании.

Но иногда применяются предохранители с выводами под пайку, такие предохранители более дефицитные, но легко заменяются обычными, путем все той же напайки.



«Жучок» вместо предохранителя

Номинал предохранителя написан на его цоколе и на плате в месте установки.

Часто ремонтники после повторного сгорания предохранителя, желая уничтожить плату полностью, ставят жучок.

Жучок — так называют перемычку из провода, которую устанавливают вместо предохранителей.

Жучок, изготовленный даже из одной медной тонкой жилы имеет ток срабатывания несколько десятков ампер, в кондиционерах же обычно стоят предохранители на ток 3-6 А.

Очень часто в ремонт нашего сервисного центра попадают платы управления после установки «жучков».

Их характерные поломки:

• сгоревшие дорожки на плате

• обрыв обмоток трансформатора

• выход из строя других намоточных деталей

• выгорание диодных мостов и силовых микросхем
• залипание контактов реле
• полное сгорание реле

Это довольно затратные поломки, их ремонт потребует покупки радиодеталей, перемотки обмоток трансформаторов, замены реле, поэтому заменять предохранитель нужно только на ток, указанный на плате или старом предохранителе.

Как проверить предохранители и где находятся блоки предохранителей в вашем автомобиле.

Перегоревший предохранитель может раздражать, но это на самом деле помогает предотвратить электрические повреждения и даже возгорание. К счастью, предохранители стоят недорого и их легко заменить. Если в вашем автомобиле перестал работать какой-либо из агрегатов, будь-то свет, поворотники, сигнал, прикуриватель и т.д., самое время проверить предохранители.

#1 Как найти блок предохранителей в автомобиле?

WH

Откройте капот вашего автомобиля и приступайте к поиску блока предохранителей. Многие автомобили имеют 2 или более блока предохранителей, но нет универсального стандарта для их размещения. Большинство производителей помещают их рядом с двигателем или аккумулятором автомобиля (под капотом), под рулевым колесом или внутри бардачка (в салоне автомобиля). Ищите серый или черный ящик; он может быть помечен как “Предохранители” – (“Fuses”).

• Если в указанных местах вы не обнаружили блока с предохранителями, обратитесь к руководству (книжке) вашего автомобиля. Если у вас нет в наличии руководства, начните поиск в интернете – “Где находится блок предохранителей” + марка, модель и год вашего авто.

#2 Найдите предохранитель, который управляет устройством, которое перестало работать.

Поднимите защелку на боковой стороне коробки предохранителей, чтобы ослабить крышку. Проверьте внутреннюю сторону крышки на наличие схемы устройств, которыми управляет каждый предохранитель.

• Обязательно заглушите автомобиль перед устранением неполадок в блоке предохранителей.

#3 Извлеките перегоревший предохранитель из блока с помощью съемников или пинцета.

Некоторые автомобили комплектуются небольшими пластиковыми съемниками предохранителей, которые вы можете использовать, чтобы выдернуть предохранитель из блока. Если у вас нет съемника, можно попробовать использовать пинцет. В крайнем случае, вы можете осторожно вытащить предохранитель из блока пальцами.

• Держите ключи вне зажигания.

#4 Проверьте предохранитель на наличие обрыва нити накала (контакта).

Автомобильные предохранители маленькие, поэтому немного сложно найти признаки того, что он перегорел. Поднесите его к свету и внимательно посмотрите внутрь, чтобы найти тонкий провод, который соединяет 2 стороны предохранителя. Если провод разорван или вы видите обугленные следы, значит, предохранитель перегорел.

• Если вы не можете визуально определить, перегорел ли предохранитель, вам может потребоваться проверить предохранители с помощью мультиметра (тестора), чтобы определить, работает ли он.

#5 Установите новый предохранитель с силой тока, соответствующей тому, который перегорел.

Отправляйтесь в автомобильный магазин, чтобы найти предохранители для вашего автомобиля. Принесите перегоревший предохранитель с собой, чтобы убедиться, что вы купите тот, который нужен. После того, как вы приобрели правильную замену, просто вставьте ее в слот, откуда ранее удалили перегоревший предохранитель.

• Автомобильные предохранители имеют цветовую маркировку, поэтому, если предохранители другого цвета, вы сразу узнаете, что они не совпадают. Кроме того, убедитесь, что форма зубца нового предохранителя соответствует старому. При необходимости обратитесь к сотруднику магазина за помощью в поиске нужной замены.

#6 Проверьте автомобильные предохранители с помощью индикаторной отвертки с лампочкой.

Вставьте ключ в замок зажигания и включите его в первое положение. Раскройте блок с предохранителями и коснитесь тестером в малюсенький порт на предохранителе (см. видео выше). Если тестер загорается, предохранитель работает правильно.

• Использование тестового света – отличный способ найти перегоревший предохранитель, когда вы не можете идентифицировать визуальные признаки, такие как сломанная нить накала или черные метки.
