добавляем bluetooth и usb в штатную магнитолу

Вообще то эту платку я купил, чтоб доработать на даче колонки 2.1, но взгляд зацепился за магнитолу в машине и…

Моя машина Pajero Pinin имеет встроенную магнитолу, манитола не имеет USB, Bluetooth и даже Line-In. И самое печальное, что на ней находится кнопка переключения показаний Бортового компьютера. И вот магнитола, в силу возраста, перестала играть самозаписанные диски и заводские стала читать через раз. Довольно долгое время я обходился https://aliexpress.com/item/item/Free-Shipping-New-Arrival-3-5mm-Audio-Devices-Car-FM-Transmitter-for-iPhone-Remote-Control-Car/798762324.html но потерялась зарядка, а телефон довольно быстро разряжается в режиме плеера и навигации одновременно.

Тогда я решил что надо сделать примерно то же, что я делал со старым музыкальным центром
И вот на нашем pininовском форуме натолкнулся на топик, где делают line-in в этой магнитоле. Если коротко, то отсекают блок длинных волн и вместо него подают сигнал с внешнего источника.

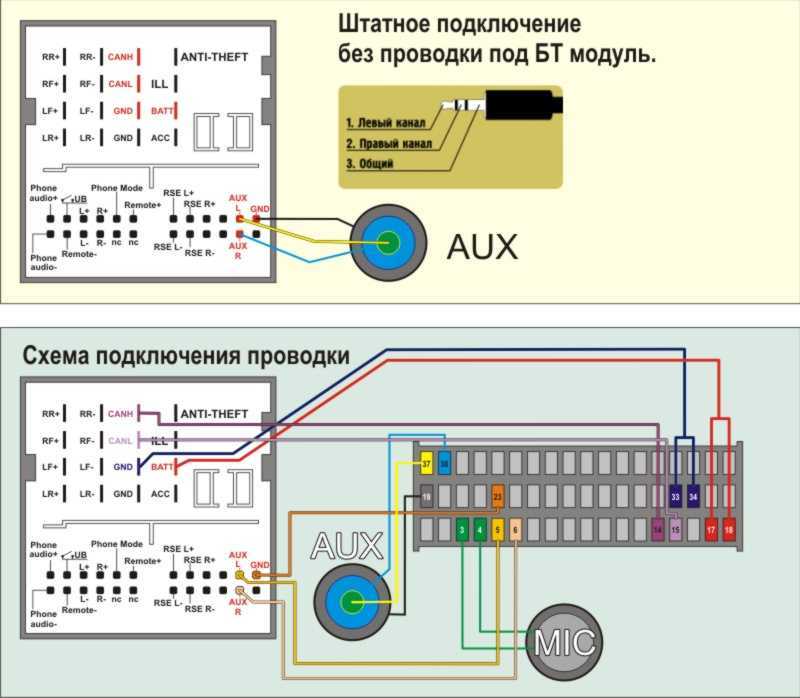

вот по такой простой схеме.

Фото пайки нет, кто очень хочет может посмотреть аналогичные на форуме
pinin.ru/plugins/forum/forum_viewtopic.php?38680.30

Но я пошел несколько дальше. Я просто убрал блок компакт-дисков и поставил вместо него эту китайскую плату.

Пришлось отогнуть экран (выпаивать не стал), и перевернуть плату. Потом я приклеил ее на «китайские сопли», максимально близко к щели дисковода, получилось в притык.

Кнопка Eject мне теперь не нужна, она используется для смены режимов, припаял ее параллельно кнопке Mode.

В принципе можно было припаять параллельно кнопкам << >> соответсвующие кнопки от китайской платы, но я не стал.

Датчик IR идеально встал в угол щели для CD, а флешка в центр.
Так что пульт работает.

+В результате в машине теперь есть USB, Bluetooth и при желании можно сделать и Line-in, благо плата это позволяет штатно, но у меня не было подходящего разъема для штекера 3. 5мм.
— перекрыт слот для SD карт, если вы собираетесь пользоваться ими, то либо пилить корпус, либо отказаться от USB.
-не подходят флешки в стандартном пластмассовом корпусе. Не хватает ширины щели дисковода, очень хорошо подошли купленные по акции на jd

jd.ru/product/Eaget-U66-16-32-USB3-0_728011.html
кстати, не плохая флешка. честные 32Gb и неплохая скорость, примерно 140Мб/с

и jd.ru/product/Kingston-DT-SE9H-32GB_791920.html
эта похуже, но тоже честные 32Gb и USB2.0

Магнитола w142 используется во многих старых «японках» так что не стоит выкидывать старые вещи, они могут послужить еще c минимальными доработками.

Звук вполне качественный, играет хорошо, блютус цепляется сходу без всяких паролей. Заиканий при передаче нет. Эквалайзер используется штатный от магнитолы.

Дополнительная информация

кот едет на дачу на

этом автомобиле

UPD китайский термоклей плохая идея. магнитола довольно ощутимо греется, после часа работы плата стала двигаться при попытке вставить флешку. буду разбирать и делать механический крепеж
