Как включается в цепь вольтметр и что он измеряет?
Как включается в цепь вольтметр и что он измеряет?

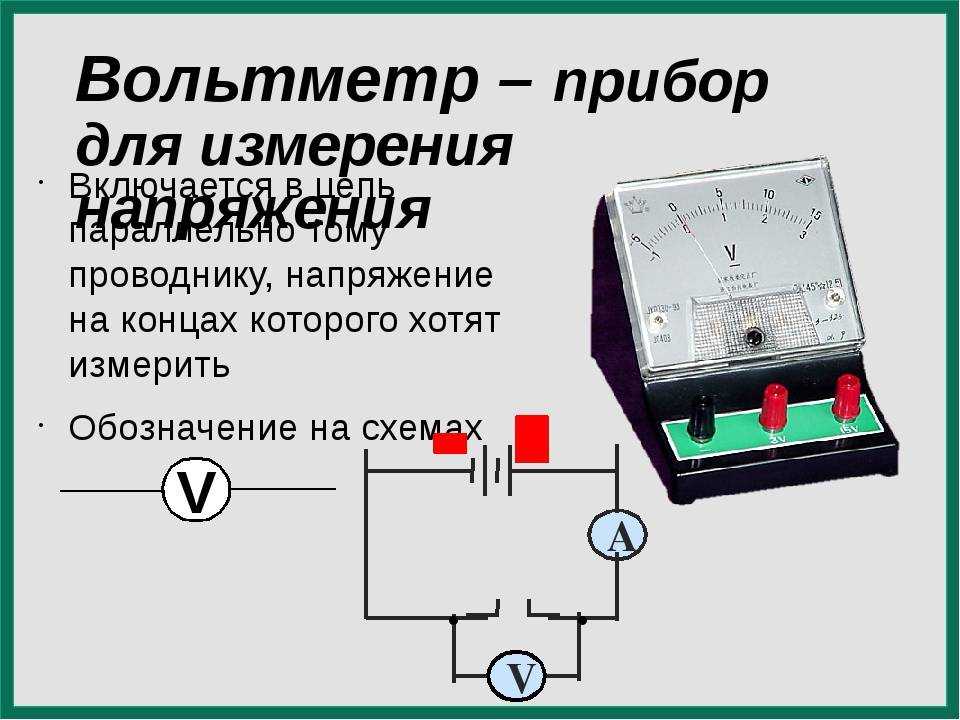

Как включается в цепь вольтметр и что он измеряет? Ответ: вольтметр включается в цепь параллельно участку, напряжение на котором необходимо измерить. Он измеряет напряжение (разность потенциалов).
Как включается в цепь вольтметр и почему?

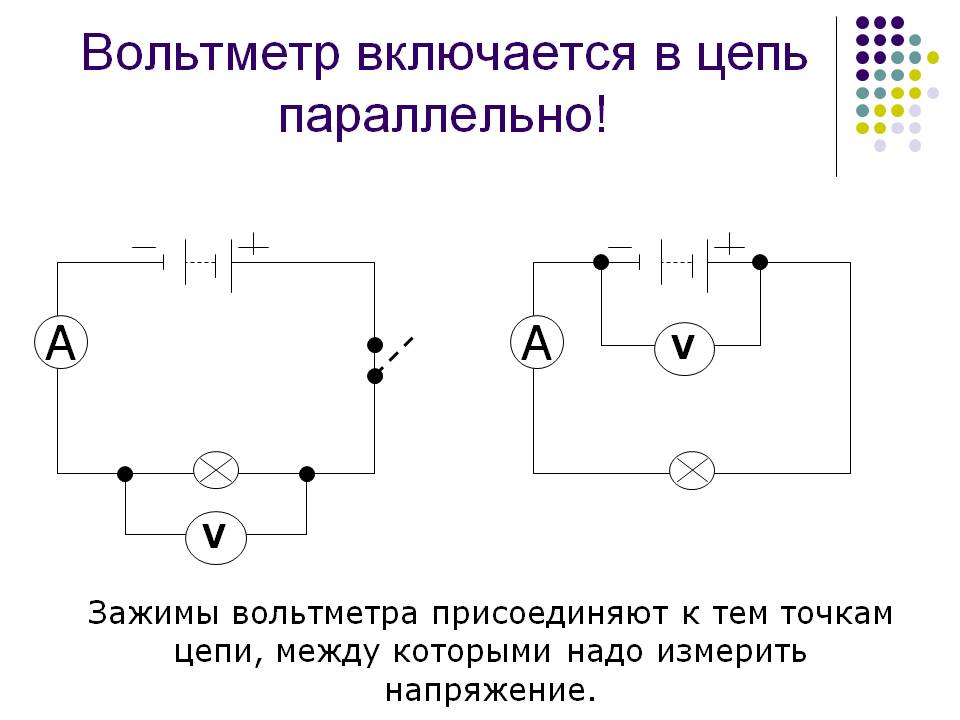

Вольтметр включается в цепь параллельно участку, напряжение на котором необходимо измерить (к точкам схемы, между которыми необходимо измерить разность потенциалов). С помощью вольтметра измеряется напряжение (разность потенциалов).
Почему вольтметр включают в цепь параллельно потребителю Что произойдет если вольтметр включить в цепь последовательно?
1) Вольтметр подключают в цепь параллельно, чтобы при подключение его огромное сопротивление не влияло на результат измерения. Если подключить его последовательно, то сила тока в цепи будет минимальной.
2)Если амперметр подключить параллельно, то он выйдет из строя из-за короткого замыкания.
Почему разные показания вольтметра при разомкнутой и замкнутой цепи?
Почему показания вольтметра при разомкнутом и замкнутом ключе различаются? Потому что у источника питания появляется нагрузка в виде резистора. Вольтметр, подключённый к полюсам источника питания ЭДС источника ε. При подключении нагрузки (резистора) напряжение на источнике будет падать, т.
Почему вольтметр должен иметь большое сопротивление?
Почему вольтметр имеет большое сопротивление? Вольтметр имеет очень высокое внутреннее сопротивление, потому что он измеряет разность потенциалов между двумя точками цепи. … Большое сопротивление вольтметра не позволяет току проходить через него (разрыв цепи), и, таким образом, получают показания напряжения.
Как Амперметр включается в электрическую цепь?
Амперметр включают в цепь последовательно, причем провод, идущий от положительного полюса источника тока соединяют с положительной клеммой амперметра, а провод, идущий от отрицательного полюса источника ток с отрицательной клеммой амперметра.
Какое сопротивление должно быть у амперметра?
Поэтому амперметры делают с очень малым сопротивлением (несколько десятых или сотых долей Ома). 54.
Каким внутренним сопротивлением должен обладать амперметр?
Амперметр включается последовательно в разрыв электрической цепи, чтобы через него проходил весь измеряемый ток. Амперметр также обладает некоторым внутренним сопротивлением RА.
Что измеряет вольтметр и амперметр?
Амперметр и вольтметр – это специальное оборудование, которое предназначено для проведения измерительных действий. … Поэтому амперметр измеряет силу тока в электрической цепи. Вольтом называется единица измерения электродвижущей силы и напряжения в электрической цепи.
Как правильно подключать амперметр?
Внутреннее сопротивление амперметра должно на порядок меньше сопротивления измеряемой цепи. Если внутреннее сопротивление амперметра неизвестно, то его можно измерить.
Подключаем к источнику питания амперметр и нагрузочное сопротивление последовательно, а параллельно амперметру ставим еще чувствительный вольтметр.
Как надо подключать амперметр?
В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт.
Для чего нужен амперметр в машине?
Зачем амперметр в машине … Современные же амперметры позволяют узнать о токах в автомобильных цепях намного больше информации. Это возможно благодаря тому, что приборы теперь цифровые, и могут показывать не только направление тока. По их показаниям можно узнать нагрузку с точностью до десятых долей ампера.
Ответы на вопросы «Постоянный электрический ток. § 13. Измерение силы тока и напряжения»
1. В чем отличие цифровых и аналоговых электрических приборов?
Цифровые приборы усиливают сигнал, дают ему количественную оценку и выводят информацию на дисплей, а аналоговые основаны на использовании поворота катушки в магнитном поле.
Угол поворота катушки зависит от силы тока, протекающего по катушке.
2. Для измерения какой физической величины используется амперметр? Почему сопротивление амперметра должно быть малым?
Амперметр — прибор для измерения силы тока. Он включается в цепь последовательно, и его сопротивление должно быть много меньше сопротивления цепи. В противном случае амперметр сильно увеличит сопротивление цепи, что исказит показания прибора (то есть он покажет меньшую силу тока).
3. Объясните необходимость использования шунта к амперметру. Чему равно сопротивление шунта?
Максимальный угол поворота рамки в аналоговом амперметре ограничивает показания прибора (сила тока возрастает, а поворачиваться уже некуда). Шунт — проводник, который включают в цепь для того, чтобы по нему пошла часть тока. Тогда рамка с током повернется на меньший угол, и, исходя из угла поворота рамки и сопротивления шунта, можно рассчитать настоящую силу тока.
4. Для измерения какой физической величины используется вольтметр? Почему сопротивление вольтметра должно быть большим?
Вольтметр — прибор для измерения напряжения. Если в цепь включить вольтметр, то сопротивление цепи уменьшится. Чтобы свести это уменьшение к минимуму, следует делать сопротивление вольтметра намного большим по сравнению с сопротивлением цепи.
5. Объясните необходимость использования добавочного сопротивления к вольтметру. Как выбирается величина добавочного сопротивления?
Для увеличения пределов измерения вольтметра к нему можно подключить дополнительное сопротивление. Если необходимо увеличить Umax в n раз, то дополнительное сопротивление должно быть в n раз больше сопротивления вольтметра. Напряжение на дополнительном сопротивлении и на вольтметре будут различаться в (n-1) раз. Используя это соотношение, легко можно вычислить напряжение в цепи.
Источник:
Решебник
по
физике
за 11 класс (Касьянов В.
А., 2002 год),
задача №13
к главе «Постоянный электрический ток. § 13. Измерение силы тока и напряжения».
Все задачи
← Ответы на вопросы «Постоянный электрический ток. § 12. Расчет силы тока и напряжения в электрических цепях»
1. Миллиамперметр может измерить максимальный ток 10 мА, его сопротивление 9,9 Ом. Какой шунт следует подключить к миллиамперметру для увеличения предела измерения тока до 1 А? Во сколько раз увеличится при этом цена деления прибора?[0,1 Ом; в 100 раз] →
Как вольтметр включается в цепь

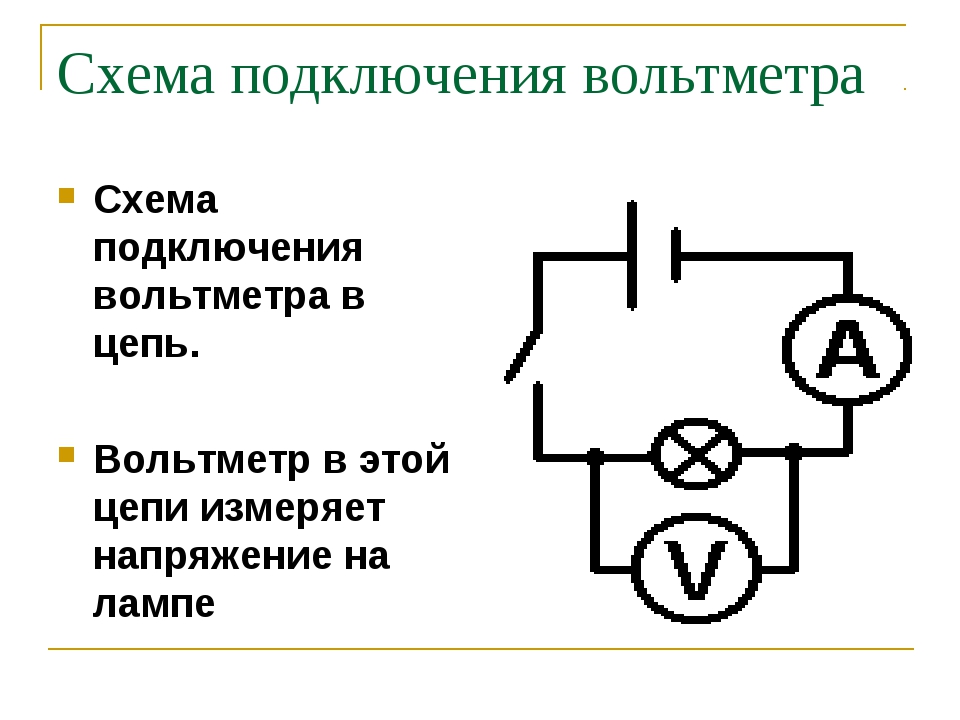

Чтобы измерить напряжение чего-либо, в цепь параллельно ему включается вольтметр. Когда мы подключаем вольтметр к цепи, он измеряет напряжение на компоненте, не меняясь и не участвуя в цепи. Это означает, что ток не требуется для прохождения через вольтметр.
В результате огромное сопротивление последовательно с гальванометром должно быть бесконечным. Начнем с того, что у нас не может быть бесконечно большого сопротивления.
Во-вторых, каждый гаджет, измеряющий напряжение, требует некоторого тока. В результате показания вольтметра в реальной жизни немного неточны.
Как вольтметр подключается к цепи
Он подключается параллельно к двум точкам цепи. Поскольку мы хотим измерить разность потенциалов между двумя разными точками, ее нужно соединить параллельно, а не последовательно. При последовательном соединении двух вольтметров получаем разность напряжений 0 вольт. Другими словами, мы замыкаем клемму вольтметра.
Что такое вольтметр? – Определение и типы – Circuit Globe
Причина параллельного подключения вольтметра
Когда электрические компоненты соединены последовательно, от каждого прибора протекает одинаковый ток, но напряжение меняется. Напротив, в параллельной комбинации напряжение одинаково для всех компонентов, но ток варьируется. Количество тока, протекающего через вольтметр при параллельном подключении к компоненту цепи, невелико.
В результате напряжение в цепи остается постоянным.
Если вольтметр включен последовательно, он не сможет определить разность потенциалов, так как напряжение будет меняться. Поскольку при параллельном соединении напряжение остается постоянным, можно рассчитать разность потенциалов между двумя связанными участками.
Если вольтметр подключен последовательно
Сопротивление вольтметра достаточно велико. Когда вольтметр с высоким сопротивлением включен последовательно, ток в цепи не течет. В результате последовательно соединенный вольтметр ведет себя скорее как резистор, чем как вольтметр.
Почему одинаковое напряжение в параллельной цепи?
Ветви в параллельной комбинации соединены через одну и ту же пару первичных узлов. Мы можем свести параллельные ветви к одной эквивалентной ветви, на которой потери напряжения равны V, используя этот набор первичных узлов.
Поскольку отбрасывание по этой аналогичной ветви равно отбрасыванию по первичным узлам, отбрасывание по всем ветвям, связанным с основными узлами, одинаково.
В результате при параллельном соединении напряжение остается постоянным.
Как вольтметр измеряет разность потенциалов
Гальванометр — сердце вольтметра. Гальванометр – прибор для измерения тока. С другой стороны, он имеет очень низкую толерантность к току. Максимальный ток, который может пропустить гальванометр, обозначается символом i г . Последовательно к гальванометру подключено большое сопротивление.
Это связано с тем, что ток обратно пропорционален сопротивлению. Поскольку гальванометр может принимать только небольшое количество тока, большое последовательное сопротивление повысит чистое сопротивление устройства, в результате чего через устройство будет протекать очень небольшой ток при параллельном включении в цепь.
Почему вольтметр имеет высокое сопротивление?
Поскольку он измеряет разность потенциалов между двумя точками цепи, вольтметр имеет очень высокое внутреннее сопротивление. Вольтметр не влияет на ток измерительного прибора.
Если вольтметр имеет низкое сопротивление, через него протекает ток, и вольтметр показывает неточное показание. Высокое сопротивление вольтметра препятствует прохождению через него тока, что обеспечивает правильное измерение.
Меры предосторожности при подключении вольтметра
Вы должны визуально осмотреть свой вольтметр, прежде чем проводить измерения с его помощью. Осмотрите измеритель, измерительные щупы и принадлежности на наличие физических повреждений. Убедитесь, что все заглушки правильно закреплены, и следите за любым оголенным металлом или трещинами в корпусе. Вы никогда не должны использовать неисправный измеритель или тестовые щупы.
После завершения визуальной оценки убедитесь, что ваш вольтметр работает правильно. Никогда не предполагайте, что это так. Чтобы убедиться, что ваш измеритель работает правильно, используйте известный источник напряжения или поверочное устройство, такое как Fluke PRV240. Это требование NFPA 70E (США) и GS38 (Европа).
Советы по повышению точности вольтметра
Увеличьте входное сопротивление вольтметра и откалибруйте его на известное стандартное напряжение. Уменьшите сопротивление шунта в амперметре и используйте вольтметр, как описано выше, чтобы измерить падение напряжения на резисторе, когда через него протекает ток. Откалибруйте измерение, чтобы представить текущий расход.
Вы также можете получить цифровой мультиметр. Цифровые счетчики с очень высокой точностью и разрешением 6 и более разрядов уже широко доступны. Счетчик, проверенный метрологической лабораторией, имеющей стандарты, также может быть хорошим.
Часто задаваемые вопросы
Как работает вольтметр?
Вольтметр представляет собой прибор с двумя клеммами, одна клемма которого связана с проводами, а другая — с выводами. Когда мы вставляем один наконечник электрода в одно из исследуемых мест, а другой — в другое, прибор обнаруживает разницу.
Заключение
Если у вас вместо вольтметра мультиметр, то его также необходимо подключить параллельно для измерения напряжения.
Что еще более важно, если вы измеряете переменные токи, убедитесь, что у вас есть эксперт, который будет следить за экспериментом.
[Решено] В цепи вольтметр всегда подключен к ______?
- Параллельный
- Серийный
- Треугольный
- Либо последовательный, либо параллельный
Вариант 1: Параллельный
Свободный
СУПЕР ТЕТ Полный тест 1
31,6 тыс. пользователей
150 вопросов
150 баллов
ПОНЯТИЕ:
- Разность потенциалов: Количество работы, совершаемой для переноса единичного положительного заряда из одной точки в другую , называется разностью потенциалов.
- Его единица измерения вольт.
- Для протекания тока между двумя точками должна быть некоторая разность потенциалов между ними.
- Разность потенциалов обеспечивается ячейкой или ее комбинацией , называемой батареей.
- Закон Ома: Разность потенциалов при постоянной температуре прямо пропорциональна току.
В = IR
В – разность потенциалов между двумя точками , ток I, R – сопротивление между двумя точками .
- Сопротивление: Свойство сопротивляться электрическому току называется сопротивлением. Единицей измерения является Ом.
- Вольтметр : Устройство, используемое для измерения разности потенциалов между двумя точками в цепи, называется вольтметром.
| Соединение серии | Параллельное соединение |
При последовательном соединении устройства соединяются так, что через них проходит одинаковый ток. | При параллельном соединении устройства соединяются таким образом, что на них действует одинаковая разность потенциалов. |
| Разность потенциалов на разных устройствах, соединенных последовательно, будет разной | Ток, проходящий через разные параллельно подключенные устройства, разный. |
ОБЪЯСНЕНИЕ:
- Параллельно подключенные устройства имеют одинаковую разность потенциалов .
- Итак, чтобы рассчитать разность потенциалов на устройстве, вольтметр должен быть подключен параллельно.
- Итак, параллель — правильный ответ.
Важные моменты
- Амперметр — это устройство, используемое для измерения силы тока. Поскольку ток при последовательном соединении одинаков, значит, амперметр
- Чтобы убедиться, что на показания не влияют, вольтметр имеет очень высокое сопротивление , а амперметры имеют очень низкое сопротивление .
