Организация (подключение, установка) USB в магнитоле — AVTOkapitan

Содержание:

Основные сложности
Самое простое решение с MP3

Что понадобится
Варианты инсталляции

Используем FM-трансмиттер

Принцип действия
Что предлагают производители

Подключаем USB через AUX или линейный вход
Эмуляторы для CD-чейнджера
Решения от ведущих производителей
Устанавливаем планшет — решение, которое становится все более популярным

Основные сложности

Сразу скажем — состыковать USB-разъем с «джеком» для AUX-входа и через него подключать флешку к магнитоле не выйдет. Не пытайтесь соединить мокрое и мягкое. На одном из форумов было приведено точное сравнение такого подхода — это равносильно с тем, когда ищут маленькие граммофонные пластинки и пытаются их вставить в CD-проигрыватель. Основная проблема заключается в том, что через порт ЮСБ магнитола получает закодированную в цифровом формате информацию, а при помощи АУКСа аналоговый сигнал. Объединить различные форматы без дополнительных преобразований невозможно технически.

Этот фактор определяет основные сложности организации USB-входа для магнитолы, а именно:

Необходимость преобразовать цифровую информацию в аналоговый сигнал, который может быть усилен магнитолой и воспроизведен штатной акустической системой.
Необходимость подать на преобразователь соответствующее по параметрам питание, которое не всегда просто найти в магнитолах, особенно в устаревших моделях.
Необходимость обеспечить передачу аналогового сигнала на усилитель устройства с минимальными искажениями без нарушения работоспособности других звуковоспроизводящих блоков аппаратуры.

Решите эти 3 задачи — сможете слушать музыку с флешки или другого цифрового носителя. Конечно, как и с другими проблемами, связанными с электроникой, будет лучше, если доверите работу спецу. Есть желание поэкспериментировать самостоятельно? Тогда посмотрите, какие варианты решений предлагают производители «улучшайзеров» для магнитол и народные умельцы.

Самое простое решение с MP3

Наиболее доступный по стоимости способ модернизации магнитолы. Позволяет использовать простейшие звуковоспроизводящие устройства, которые всегда несложно найти буквально под рукой. Именно этим и обеспечивается дешевизна усовершенствования.

Что понадобится

Сначала решим вопрос с декодером и преобразователем цифры в аналоговый сигнал. С этой ролью отлично справится небольшой MP3-плеер, который найдется практически у каждого. Сейчас актуальность этих гаджетов несколько упала, поэтому он чаще всего пылится и лежит без дела.

Это самый простой в техническом плане вариант решения проблемы. Если нет желания вникать в конструкцию магнитолы и не умеете паять, тогда такое решение вам подойдет. По сути, MP3 плеер и представляет собой флешку с записанными музыкальными треками. Только он умеет еще и декодировать информацию и выдавать сигнал на наушники. То есть, остается подключить плеер к питанию, чтобы не мучаться с батарейками, и соединить выход с АУКСом магнитолы.

Со шнуром проблем не возникнет, а вот источник питания придется подбирать. Рассматривайте этот вопрос, когда плеер будет уже на руках, параметры питающего напряжения могут отличаться. В качестве решения можно использовать автомобильные блоки питания, которые включаются в прикуриватель. Обычно подобрать требуемый номинал напряжения несложно.

Варианты инсталляции

Нет желания заниматься пайкой? При желании можно обойтись и без нее, главное, чтобы у магнитолы был вход AUX. Все просто:

Включаем блок питания в прикуриватель и подсоединяем его выход к клеммам батарейного отсека плеера. Сам элемент питания не забываем снять и смотрим за соблюдением полярности подключения.
Соединяем выход наушников со входом магнитолы, включаем оба устройства и наслаждаемся музыкой, звучащей из штатной акустической системы.

Что получаем в итоге. Возможность воспроизведения файлов, закачанных в плеер, как на флешку. Многие из них поддерживают и карты памяти, что еще больше расширяет функциональность магнитолы. Управлять звуком можно с магнитолы или руля, если такая опция есть в вашем авто. А вот переключать треки придется только при помощи плеера, что можно отнести к минусам такого решения.

Если провода мешаются, штатный прикуриватель используется для подключения другого оборудования, а АУКС-входа нет, придется заниматься пайкой. Это поможет спрятать соединительные шнуры и сделать инсталляцию более эстетичной. Потребуется:

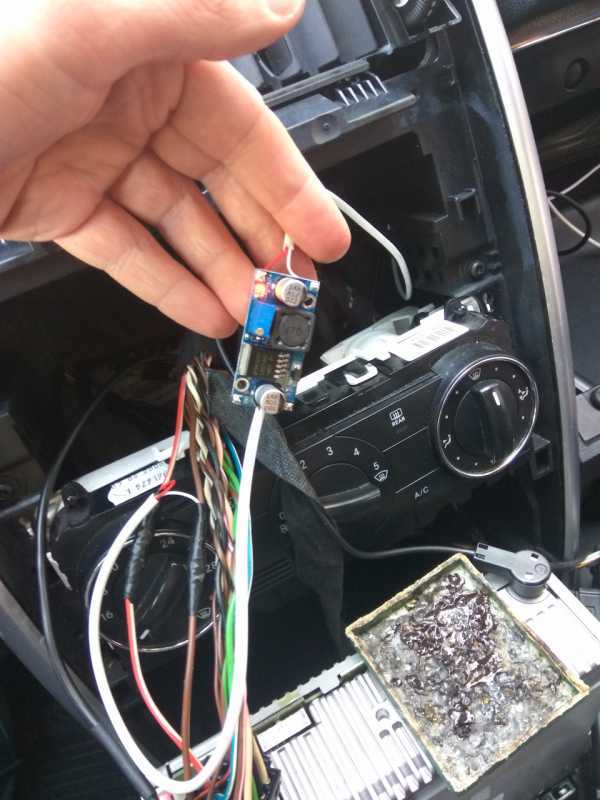

Припаять вход блока питания к точке с напряжением 12 В.
Распять AUX непосредственно из магнитолы. Проще всего найти точки подключения перед встроенным усилителем мощности.
Все выводы подключаем плееру и устанавливаем его так, чтобы обеспечить доступ к органам управления.

При такой инсталляции лишние провода не бросаются в глаза и не мешаются. Да и сам плеер не смотрится чем-то неестественным в салоне машины. Кстати, перечень читаемых форматов, качество воспроизведения будут зависеть только от характеристик выбранного вами плеера. Учитывайте этот момент.

Используем FM-трансмиттер

Одно из самых спорных решений по организации USB-входа для магнитолы, но и оно имеет право на жизнь. Сразу скажем — звучание музыки в первую очередь зависит от качества самого трансмиттера. Рынок буквально заполонен «рукожопыми» поделками, которые не выдают даже близко похожего на нормальный звук. Но вполне реально найти устройство той же марки и модели с приемлемыми показателями. Поэтому нельзя утверждать, что применение подобных девайсов не имеет смысла и не обеспечит возможность подключения флешки, это будет неправдой. А вот об особенностях воспроизведения судите уже исходя из своих вкусов.

Принцип действия

FM-трансмиттер по своей сути можно назвать предвестником Bluetooth беспроводных адаптеров, позволяющих передавать информацию по радиоканалу. Правда, работает модулятор на более привычных частотах.

Принцип действия прибора основан на модулировании локального радиосигнала в FM-частотах, радиус действия которого не превышает 5–10 метров. То есть, установив трансмиттер, вы получаете собственную радиостанцию, вещающую в ФМ-диапазоне. Правда, недалеко.

Главный плюс прибора — простотой принцип действия, возможность установки без внесения изменений в конструкцию магнитолы. Работает устройство следующим образом:

Подключаете трансмиттер к бортовой сети через прикуриватель.
Настраиваете радио магнитолы на частоту, установленную на модуляторе.
Выбираете музыку, записанную на флешку, карту или в собственную память устройства, включаете и слушаете.

Более простого решения для организации USB-входа для магнитолы придумать просто нельзя. Понятно, ожидать аудиофильского звучания не стоит, но как быстрый и простой вариант расширения функциональности для магнитолы вполне оправдан.

Что предлагают производители

Основные производители сих девайсов, как можно догадаться, из Китая. Цена зависит от комплектации, а технические возможности у отличающихся по внешней форме трансмиттеров практически одинаковы. Отметим следующие моменты:

Возможность прослушивания треков, записанных на USB-флешки, SD и microSD карты, собственную память устройства.
Выбор FM-каналов для соединения с магнитолой. Чем большее количество каналов предусмотрено производителем, тем проще вам будет согласовать трансмиттер с магнитолой. Особенно в городских условиях, где радиоэфир буквально забит на всех частотах.

Обращаем внимание на значительный процент брака, особенно среди «no name» устройств. Поэтому будет целесообразна покупка по месту, а не заказ через Али. Тогда среди нескольких экземпляров обычно можно подобрать один действительно нормальный.

Подключаем USB через AUX или линейный вход

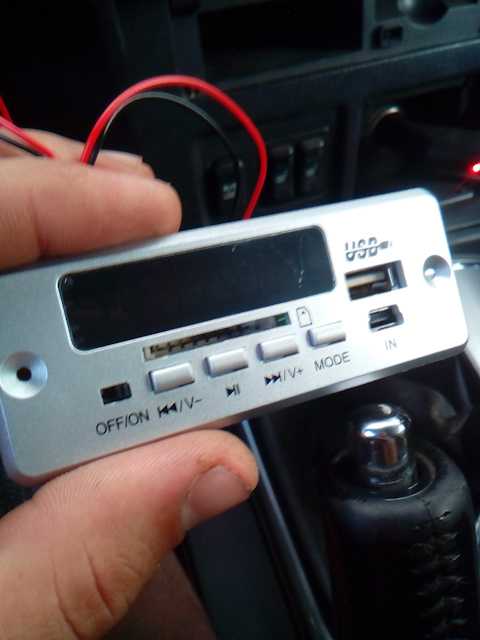

Другой тип устройств, которые широко применяются при бюджетной организации USB для магнитол — встраиваемые аудиомодули, подключаемые через линейные входы или обычный АУКС. Среди плюсов такого решения выделим:

Боле высокое качество воспроизведения аудиофайлов (по сравнению с ФМ-трансмиттером) за счет отказа от передачи данных по радиоканалу.
Дает возможность подключать флеш-накопители через USB и miniUSB порты, читает карты памяти различных форматов. На моделях от разных производителей количество и тип разъемов может отличаться, поэтому обращайте на комплектацию внимание. Кстати, сейчас уже предлагают девайсы, укомплектованные FM-радиоприемником и Bluetooth-модулем, при помощи которого можно подключать к магнитоле мобильные устройства.
Блок встраивается в головное устройство или торпедо, остается только доступ к кнопкам панели управления. Поэтому никаких неудобств с мешающимися проводами и занятыми разъемами не возникнет. Кстати, управляют модулем при помощи пульта ДУ.

Процент брака для модулей этого типа обычно не превышает средних значений для поставок из Китая, но получить в посылке неисправный экземпляр вполне возможно. Поэтому будет целесообразна покупка уже по месту, поставщики обычно проверяют полученную партию.

Что касается инсталляции, то в этом случае уже придется потрудиться:

Обычно девайсы этого типа врезаем вместо неисправных кассетных дек или CD-проигрывателей. Для этого демонтируем механизм лентопротяжки или привода, так можно получить пространство, необходимое для установки.
В корпусе магнитолы прорезаем проем, соответствующий форме и размерам панельки устройства. Продумываем способ крепления. Универсальных решений не существует, в каждой ситуации придется подбирать свой вариант. В любом случаем сделаем аккуратно.
Плата устройства укомплектована разъемами для подключения линейного выхода, питания 12 В (в отдельных случаях есть возможность запитаться от напряжения +5 В). Найти точки врезки в схему магнитолы по питанию достаточно просто. Сигнал подаем на существующий линейный вход кассетной деки, проигрывателя или припаиваемся к регулятору громкости (в основном на устаревших модификациях магнитол). Вполне можно подсоединиться и к существующему АУКС-входу. Также подключаем и антенный вход при наличии в девайсе встроенного модуля радиоприемника.

Электрическая схема подключения проста и не вызывает каких-либо затруднений в работе. Основная сложность заключается именно в инсталляции в корпус, но мы умеем решать такие задачи. Если говорить об эффективности подобных устройств, отметим, что свою бюджетную стоимость прибор оправдывает. Подключать к магнитоле флешки или карты памяти и слушать музыку вы сможете.

Эмуляторы для CD-чейнджера

Если ваша магнитола оснащена CD-чейнджером, то можно установить более совершенное устройство. Основная проблема заключается в том, что потребуется обмануть систему, и сделать так, чтобы она воспринимала установленный адаптер, как полноценный чейнджер. Для этого используют специальные устройства — эмуляторы.

Девайсы этого типа предлагают различные производители, поэтому по комплектации и возможностям блоки существенно отличаются. Большинство моделей читают флешки, карты памяти, обеспечивают подсоединение мобильных устройств при помощи встроенного AUX-входа. Более продвинутые модификации оснащают и разъемами типа IPOD, которые позволят подключать яблочные гаджеты.

Основные плюсы такого выбора:

Простая инсталляция. Потребуется только подключить прибор в соответствующий разъем магнитолы и вывести блок в любое удобное место, например, в бардачок или подлокотник.
Сохраняется возможность управления всеми функциями воспроизведения и выбора аудиофайлов при помощи штатных устройств, в том числе и с мульти-руля. То есть, никаких неудобств в работе с аудиосистемой вы не получите.
Качество воспроизводимого звука вполне соответствует возможностям магнитолы. Снижение громкости и появление искажений практически не наблюдается. Все зависит от качества сборки самого эмулятора.

Разумное решение по организации входа USB. Единственный минус — доступно только для магнитол с разъемом под чейнджер. Для устаревших кассетных дек и радиоприемников такой вариант не «прокатит».

Решения от ведущих производителей

Работают в этом направлении и известные производители аудиоаппаратуры. Но сразу скажем, в этом случае цена USB-интерфейсов превышает стоимость китайских адаптеров и устройств. В зависимости от модификаций эти модули могут подключаться только к магнитолам определенного бренда или к любой аппаратуре, в том числе к усилителям и звуковым процессорам. Так, Alpine выпускает свою линейку интерфейсов, которые позволяют подключать флешку к головным устройствам, укомплектованных шиной Ai-NET.

Среди отличий таких решений выделим то, что в качестве базовых элементов используются стерео MP-3 декодеры, работающие с большим перечнем форматов. Применение микросхем такого класса обеспечивает высокое качество звучания при использовании любого цифрового накопителя.

Следует сказать, что особого спроса на установку подобных устройств нет. Обычно выбирают более дешевый вариант или уже решаются на покупку новой магнитолы. Но мы можем решить подобную задачу. Если вам потребуется, подберем и установим девайсы, подходящие к вашему головному устройству или магнитоле, и созданные представителями ведущих брендов.

Устанавливаем планшет — решение, которое становится все более популярным

Да, все больше автолюбителей оснащают свои машины планшетами. Такой способ вполне можно рассматривать как организацию USB-входов, но с гораздо большими возможностями. Только оцените, что дает такое решение:

Возможность выхода в Интернет.
Просмотр видео.
Неограниченный выбор аудиофайлов в сети.
Можно подключать карты памяти, флешки.
Слушать любое звуковое оформление и сопровождение через штатную акустическую систему.

Причем вопрос с инсталляцией планшета можно решить быстро. Основной способ подключения к магнитоле — AUX вход, но можно воспользоваться и блютузом, что будет еще удобней. Если аппаратура старая и не оснащена такими устройствами, распаяем вход сами. Опыт решений задачи наработан существенный. Итак, что войдет в услугу по инсталляции планшета в автомобильную акустическую систему:

Выбор места установки и определение способа крепления. Удобней всего пользоваться специальными держателями. Довольно практичные и надежные приспособления. Причем планшет всегда можно забрать с собой, а не оставлять в машине на радость мошенникам. При необходимости подберем и установим такой держатель в любой точке салона.
Вывод проводов питания и подключения к входу магнитолы. Сделаем аккуратно, чтобы не создать неудобств и испортить внешний вид салона. Как и говорили, при необходимости организуем АУКС-вход, необходимый для подачи аудиосигнала на усилитель мощности магнитолы.
Проверка работоспособности во всех режимах, которые способен реализовать планшет.

В зависимости от сложностей в инсталляции, на все работы потребуется от 1 до 3-4 часов.

Какой из способов организации USB-входа для магнитолы выбрать, решать вам. Понятно, что в большинстве случаев играет роль именно стоимость девайсов. Поэтому мы не вправе настаивать на более дорогих вариантах, даже если они лучше. Единственное, что хотим сказать — гарантируем инсталляцию любого устройства для подключения USB, которое будет выбрано вами. При необходимости поможем приобрести, проверим работоспособность, то есть закроем основную проблему, свойственную бюджетным приборам.

Саму инсталляцию проведем предельно аккуратно, следов изменений в конструкции видно не будет, обещаем. В общем, если нет времени, возможности или желания самостоятельно заниматься расширением функциональности магнитолы, обращайтесь, поможем.

Заявку на удобное для вас время оставьте, пожалуйста, заранее. Это позволит выбрать подходящее окно в графике мастера.

Установка USB порта автомагнитолы, в центральную консоль. — GoodCity

Посты
org/ListItem»> Установка USB порта автомагнитолы, в центральную консоль.

Так как на установленной магнитоле Pioneer deh 4050ub usb порт один и находится сзади , что бы поменять флешку приходилось вынимать из панели полку с часами. Можно было купить готовое решение на Алиэкспресс , но так как мне нравиться такое делать самому, решил сделать все своими руками и из подручного материала.

Нужно сделать usb удлинитель и врезать его в центральную консоль рядом с прикуривателем, в БМВ Е36 там стоят клавиши подогрева кресел , но у меня подогрева нет, там находятся просто пластиковые заглушки. Извлек нужную и проковырял в ней отверстие в размер USB порта.

Порт был взят из передней панели старого системного блока , и обрезан по ширине заглушки.

Вставляю в заглушку для примерки

После этого приклеил usb клеевым пистолетом, вот таким образом. Держится крепко ничего не болтается, не шатается.

И подключил провод, тоже от передний панели компьютера.

Осталось на противоположный конец провода припаять USB-папу, чтобы его потом вставить в USB-маму автомагнитолы. Для этого взял usb кабель от старого фотоаппарата и разобрал его.

Перепаял штекер на новый кабель

Потом собрал

Одел разрезанный ранее кожух

Обмотал его изолентой чтобы не развалился. И установил заглушку с usb портом на ее прежнее место.

Подключил к родному разъему магнитолы

И собрал консоль, теперь флешка находится здесь

Устройство работает нормально, ни каких изменений не заметил.
