Как травить платы в домашних условиях. Изготовление печатных плат дома

Самодельная печатная плата

Как изготовить печатную плату в домашних условиях с помощью лазерно-утюжнаой технологии. Имеется в виду термоперенос тонера с бумаги на поверхность металлизации будущей печатной платы.

Много раз пытался изготовить печатную плату с использованием лазерно-утюжнаой технологии, но мне так ни разу не удалось получить надёжный легко повторяемый результат. Кроме того, при изготовлении платы мне необходимы протравленные отверстия в контактных площадках размером не более 0,5мм. Впоследствии, я их использую при сверлении, для того, чтобы отцентровать сверло диаметром 0,75мм.

Брак проявляется в виде смещения или изменения ширины дорожек, а так же в неодинаковой толщине тонера оставшегося на медной фольге после удаления бумаги. Кроме того, при удалении бумаги перед травлением, проблематично очистить каждое отверстие в тонере от остатков целлюлозы. В результате, при травлении печатной платы появляются дополнительные трудности, которых удалось избежать, только сделав всё наоборот. http://oldoctober.com/ru/

Предполагаю, что причина, вызывающая брак следующая.

Бумага, нагреваясь до высокой температуры начинает коробиться. В то время как температура фольгированного стеклотекстолита всегда немного ниже. Тонер частично закрепляется на фольге, но остаётся расплавленным со стороны бумаги. При короблении, бумага сдвигается и изменяет первоначальную форму проводников.

В самом начале хочу предупредить, что технология не лишена определённых недостатков.

Первый, это отсутствие специальной бумаги для термопереноса, вместо которой я предлагаю подобрать подходящую бумагу для самоклеящихся этикеток. К сожалению, не всякая бумага годится. Нужно выбрать ту, у которой этикетки плотнее, а подложка имеет хорошую, ровную поверхность.

Второй недостаток состоит в том, что размер печатной платы ограничен размерами подошвы утюга. Кроме того, не каждый утюг может достаточно равномерно разогреть фольгированный стеклотекстолит, поэтому лучше выбрать самый массивный.

Однако, при всех этих недостатках, описываемая ниже технология позволила мне получить стабильный, легко повторяемый результат, при мелкосерийном производстве.

Суть изменения традиционного процесса состоит в том, что предлагается нагревать не бумагу с тонером, а сам фольгированный стеклотекстолит.

Основное преимущество состоит в том, что при этом способе легко контролировать температуру в зоне плавления тонера. Кроме того, резиновый валик позволяет равномерно распределить давление и предотвратить раздавливание тонера.(Я везде пишу именно про фольгированный стеклотекстолит, так как другие материалы не испытывал).

Технология одинаково хорошо подходит для фольгированного стеклотекстолита разной толщины, но лучше использовать материал не толще одного миллиметра, так как его легко резать ножницами.

Итак, берём кусок, самого что ни на есть, затрапезного фольгированного стеклотекстолита и обрабатываем его шкуркой. Очень крупную шкурку использовать не стоит, так как можно повредить будущие дорожки. Однако можно не шкурить, если вы располагаете куском нового стеклотекстолита. Поверхность меди требуется тщательно очистить и обезжирить в любом случае.

Делаем трафарет для термопереноса. Для чего отрезаем необходимый кусок от листа бумаги для этикеток отделяем от подложки сами этикетки. В начале листа нужно оставить кусочек этикетки, чтобы предотвратить застревание подложки в механизме принтера.

Не следует прикасаться руками тех мест на подложке, куда впоследствии будет нанесён тонер.

Если толщина фольгированного стеклотекстолита один и менее миллиметра, то расстояние между краями отдельных плат можно выбрать 0,2мм, если больше и вы собираетесь разрезать заготовку ножовкой, то — 1,5-2,0мм в зависимости от толщины полотна и допуска на обработку.

Слой тонера я использую тот, что заложен по-умолчанию в дрйвере принтера, а вот «B & W Halftones:» (Ч/Б Полутон) следует выбрать «Solid» (Сплошной). Иными словами, нужно предотвратить появление растра. Вы его можете не увидеть на трафарете, однако это может сказаться на толщине тонера.

Закрепляем трафарет на отрезке фольгированного стеклотекстолита канцелярскими скрепками. Ещё одну скрепку цепляем на свободный край трафарета, чтобы он не соприкоснулся с утюгом.

Температура плавления тонера разных марок составляет примерно 160-180С. Поэтому, температура утюга должна быть чуть выше на 10-20С. Если ваш утюг не нагревается до температуры 180С, то придётся его подрегулировать.

Перед нагревом, подошву утюга следует тщательно очистить от жира и других загрязнений!

Разогреваем утюг до температуры 180-190 градусов и плотно прижимаем к фольгированному стеклотекстолиту так, как показано на рисунке. Если расположить утюг иначе, плата может разогреться слишком неравномерно, так как обычно утюг разогревается на 20-30С сильнее в широкой части. Выдерживаем две минуты.

После этого, снимаем утюг и одним движением, с усилием прикатываем трафарет к фольгированному стеклотекстолиту используя резиновый валик для накатки фотографий.

Если во время прикатывания происходит раздавливание тонера, то есть, дорожки съёзжают в сторону или меняют свои очертания, то следует уменьшить количество тонера в драйвере принтера.

Нужно, чтобы центр валика всегда двигался вдоль центра платы. Ручку валика нужно держать так, чтобы не допустить появления вектора силы направленного “вокруг” ручки.

Ещё несколько раз сильно прикатываем трафарет и прижимаем полученный «бутерброд» чем-нибудь тяжёлым, предварительно проложив сложенную в несколько раз газету для того, чтобы равномерно распределить вес.

Прикатывать трафарет следует всякий раз в одну и ту же сторону. Валик начинает движение от места крепления трафарета.

Минут через десять можно снять пресс и удалить трафарет. Вот что получилось.

Теперь нужно к обратной стороне платы приклеить любым способом что-то такое, за что впоследствии можно будет эту плату удерживать при травлении. (Я использую термоклей.)

Травим плату в растворе хлорного железа.

Как приготовить раствор?

Если банка с хлорным железом разгерметизирована, то там, скорее всего, уже есть сверхконцентрированный раствор. Его можно слить в посуду для травления и добавить немного воды.

Если хлорное железо ещё не покрылось водой, то это можно сделать самому. Наверное, можно достать и сами кристаллы из банки, но не используйте для этого фамильное серебро.

Имейте в виду, в сверконцентрированном растворе процесс травления не пойдёт, поэтому, получив такой раствор, нужно добавить немного воды.

В качестве посуды лучше всего использовать фото ванночку из винипласта, но можно и любую другую.

На снимке видно, что плата плавает на поверхности раствора за счёт его поверхностного натяжения. Этот метод хорош тем, что продукты травления не задерживаются на поверхности платы, а сразу опускаются на дно ванночки.

В самом начале травления нужно убедиться, что под платой не осталось воздушных пузырей. В процессе травления желательно проверять, чтобы травление протекало равномерно на всей поверхности платы.

Если есть какая-то неоднородность, то нужно активировать процесс старой зубной щёткой или чем-то подобным. Но делать это нужно осторожно, чтобы не разрушить слой тонера.

Особое внимание следует уделить отверстиям в контактных площадках. Места, на которых процесс травления не пошёл сразу — более светлые. В принципе, достаточно в самом начале процесса добиться потемнения всей поверхности и всех отверстий и тогда успех предрешён.

Если основная часть платы вытравилась за 15 минут, то не стоит увеличивать общее время травления больше, чем в два раза, то есть более 30 минут. Дальнейшее травление не только уменьшит ширину проводников, но и может частично разрушить тонер.

Обычно за удвоенное время вытравляются все отверстия 0,5мм в контактных площадках.

Моторчик крутит небольшой эксцентрик, который создаёт вибрации в растворе (не обязательно, если периодически приподнимать и шевелить плату).

Смываем тонер тампоном смоченным в ацетоне.

Вот, что получилось. Слева плата ещё покрыта тонером. Ширина дорожек 0,4мм.

Теперь можно удалить заусенцы, образовавшиеся на меди при сверлении. Для этого, сначала закатываем их при помощи шарикоподшипника закреплённого в какой-нибудь удобной оправке. При этом плату лучше разместить на твёрдой ровной поверхности. Затем, мелкой шкуркой удаляем окисел с поверхности меди, если он образовался.

Лудим заготовку, для чего предварительно покрываем её слоем флюса.

Сходил в магазин канцтоваров и сфотографировал упаковку с Самоклеящимися этикетками. Именно эта бумага плохо подходит для термопереноса. Хотя, если нет другой, то можно использовать и эту после некоторой доработки.

Бумага, которая оказалась самой удобной для термопереноса, оказалась производства финской компании «Campas». А так как на мелкой упаковке нет никаких опознавательных знаков, то вряд ли удастся её идентифицировать без тестирования.

Условиях с помощью перекиси водорода. Все очень просто и не требует особых усилий.

Для работы нам потребуется следующий перечень инструментов:
— Программа- layout 6.0.exe (можно и другую модификацию)
— Фоторезист негативный (это пленка специальная)
— Лазерный принтер

— Прозрачная пленка для печати
— Маркер для печатных плат (если нет, можно использовать нитролак или лак для ногтей)
— Фольгированый текстолит
— УФ лампа(если нет лампы, ждем солнечную погоду и пользуемся солнечными лучами, я много раз так делал все получается)
— Два кусочка оргстекла(можно и один но я себе сделал два) так же можно использовать коробку от CD-дисков
— Канцелярский нож
— Перекись водорода 100 мл
— Лимонная кислота
— Сода
— Соль
— Ровные руки (это обязательно)

В программе layout делаем разводку платы


Тщательно проверяем ее, что бы ничего не перепутать и ставим на печать


Обязательно слева выставляем все галочки так как на фото. На фото видно, что рисунок у нас в негативном изображении, так как фоторезист у нас негативный, те участки на которые попадет УФ лучи и будут дорожками, а остальное смоется, но об этом немного позже.

Далее берем прозрачную пленку для печати на лазерном принтере (находится в свободной продаже) одна ее сторона немного матовая а другая глянцевая, так вот ставим пленку так, что бы рисунок был на матовой стороне.


Берем текстолит и вырезаем его по размеру требуемой платы


Отрезаем по размеру фоторезист (при работе с фоторезистом избегайте прямых солнечных лучей, так как они испортят фоторезист)


Зачищаем текстолит ластиком и протираем что бы не осталось ни какого мусора


Далее на фоторезисте отрываем защитную прозрачную пленку


И аккуратно приклеиваем к текстолиту, важно что бы не было никаких пузырьков. Хорошо проглаживаем чтобы все хорошо приклеилось


Далее нам потребуется два куска оргстекла и две прищепки можно использовать коробку от CD-дисков


На плату кладем наш распечатанный шаблон, обязательно нужно класть шаблон напечатанной стороной на текстолит и зажимаем между двух половинок оргстекла так чтобы все плотно прилегало


После нам потребуется УФ лампа (или простое солнце в солнечный день)


Вкручиваем лампочку в любой светильник и выставляем над нашей платой на высоте где то 10-20 см. И включаем, время засветки от такой лампы как на фото на высоте 15 см у меня составляет 2,5 минуты. Дольше не советую, можете испортить фоторезист


Спустя 2 минуты выключаем лампу и смотрим что получилось. Дорожки должны хорошо просматриваться


Если все хорошо видно приступаем к следующему шагу.

Берем перечисленные ингредиенты
— Перекись
— Лимонная кислота
— Соль
— Сода


Теперь нам нужно удалить с платы не засвеченный фоторезист, его нужно удалять в растворе кальцинированной соды. Если ее нет то нужно ее сделать. Кипятим воду в чайнике и наливаем в тару


Насыпаем туда простую соду. Много не нужно на 100-200 мл 1-2 ложки соды и хорошо перемешиваем, должна начаться реакция


Даем раствору остыть до 20-35 градусам(сразу в горячий раствор класть плату нельзя, слезет весь фоторезист)
Берем нашу плату и снимаем вторую защитную пленку ОБЯЗАТЕЛЬНО


И ложем плату в ОСТЫВШИЙ раствор на 1-1,5 минуты


Периодически достаем плату и промываем ее под струей воды счищая с нее аккуратно пальцем или мягкой кухонной губкой. Когда все лишнее смоется должна остаться вот такая плата


На фото видно что смылось немного больше чем нужно, наверное передержал в растворе (что не рекомендуется)

Но ничего страшного. просто берем маркер для печатных плат или лак для ногтей и замазываем им все оплошности


Далее наливаем в другую тару Перекись 100 мл,3-4 ложки лимонной кислоты и 2 ложки соли.

В распоряжении имеется заводская макетная плата вот такого типа:

Она не нравится мне по двум причинам:

1) При монтаже деталей приходится постоянно вертеть туда-сюда, чтоб сначала поставить радиодеталь, а потом припаять проводник. На столе ведёт себя неустойчиво.

2) После демонтажа отверстия остаются залиты припоем, перед следующим использованием платы приходится их прочищать.

Поискав в интернете различные виды макетных плат, которые можно сделать своими руками и из доступных материалов, наткнулся на несколько интересных вариантов, один из которых решил повторить.

Вариант №1

Цитата с форума: «Я, например многие годы, использую вот такие самодельные макетные платы. Собраны из куска стеклотекстолита, в который наклёпаны медные штырьки. Такие штырьки можно либо купить на радиорынке, либо изготовить самому из медной проволоки диаметром 1,2-1,3 мм. Более тонкие штырьки слишком сильно гнутся, а более толстые забирают слишком много тепла при пайке. Эта «макетка» позволяет многократно использовать самые затрапезные радиоэлементы. Соединения лучше делать проводом во фторопластовой изоляции МГТФ. Тогда однажды изготовленных концов хватит на всю жизнь.»

Думаю, что такой вариант подойдёт мне больше всего. Но стеклотекстолита и готовых медных штырьков в наличии не имеется, так что сделаю немного по-другому.

Медную проволоку добыл из провода:

Зачистил изоляцию и при помощи нехитрого ограничителя наделал штырьков одинаковой длины:

Диаметр штырьков — 1 мм .

За основу платы взял фанеру толщиной 4 мм (чем толще, тем крепче будут держаться штырьки ):

Чтобы не мучиться с разметкой, скотчем наклеил на фанеру разлинованную бумагу:

И просверлил отверстия с шагом 10 мм сверлом диаметром 0.9 мм :

Получаем ровные ряды отверстий:

Теперь нужно забить штырьки в отверстия. Так как диаметр отверстия меньше диаметра штырька, соединение получится внатяг и штырь будет плотно зафиксирован в фанере.

При забивании штырьков под низ фанеры нужно подложить металлический лист. Штырьки забиваются лёгкими движениями, и когда звук изменится, значит, штырь достиг листа.

Чтобы плата не ёрзала, делаем ножки:

Приклеиваем:

Макетная плата готова!

Таким же методом можно сделать плату для поверхностного монтажа (фото из интернета, радиоприёмник):

Ниже для полноты картины я приведу несколько годных конструкций, найденных в интернете.

Вариант №2

В отрезок доски забиваются канцелярские кнопки с металлической головкой:

Осталось только залудить их. Омеднёные кнопки лудятся без проблем, а вот со стальными .

Лазерно-утюжная технология (сокращенно ЛУТ) – несложный и распространенный метод для прорисовки и изготовления печатных плат в домашних условиях. Этот метод доступен и выгоден как для начинающих радиолюбителей, так и для опытных мастеров своего дела. Плюсы этого способа – низкий уровень затрат на материалы, доступность и легкость выполнения своими руками.

Производство трафарета для печатной платы

Для начала необходимо развести дорожки в специальных программах для трассировки и черчения плат. Есть множество программ для этой цели, к примеру, Sprint Layout, Pcad, Eagle и Deep Trace. После разведения дорожек на плате следует вывести схему на печать, обязательно отключив экономию тонера.

В некоторых случаях необходимо распечатать рисунок зеркально для того, чтобы выводы на плате совпадали с распиновкой деталей, например микросхем в smd исполнении. Для удобства надо создать контур платы, чтобы после травления было легче обрабатывать края платы, придавая им эстетичный вид. Затем следует убрать ненужные слои для травления или выставить два слоя для дорожек и шелкографии в настройках. Для надежности можно напечатать несколько образцов, для возможных неудачных попыток. Для печати можно использовать любую бумагу с глянцевым покрытием.

Посмотрите подробное видео по изготовлению печатной платы своими руками (Технология ЛУТ)

Перенос рисунка на плату

Затем потребуется утюг, наждачная бумага, деревянная разделочная доска и ванночка с мыльным раствором. Необходимо подготовить кусок подходящего под плату текстолита или гетинакса, а также наждачную бумагу средней зернистости. Дальше следует тщательно убрать пыль и грязь, приложить кусок с отпечатком платы так, чтоб рисунок оказался посередине заготовки. Затем крепко завернуть, положить на деревянную доску, сверху поставить горячий утюг. Температура запекания тонера около 100-180 градусов. Поэтому температуру утюга поначалу следует выставлять экспериментально, так же как и длительность воздействия на заготовку.

Читайте также: Стабилизатор напряжения для газового котла: функции, типы, критерии выбора

После этого процесса плату надо опустить в ванночку с водой, с добавлением какого-нибудь мыльного раствора или чистящим средством для посуды. Следует подождать, пока бумага не откиснет, достаточно 10 минут. После чего аккуратно необходимо ее оторвать. Если есть плохо отпечатанные места – можно подправить маркером, стойким к воде.

Травление платы

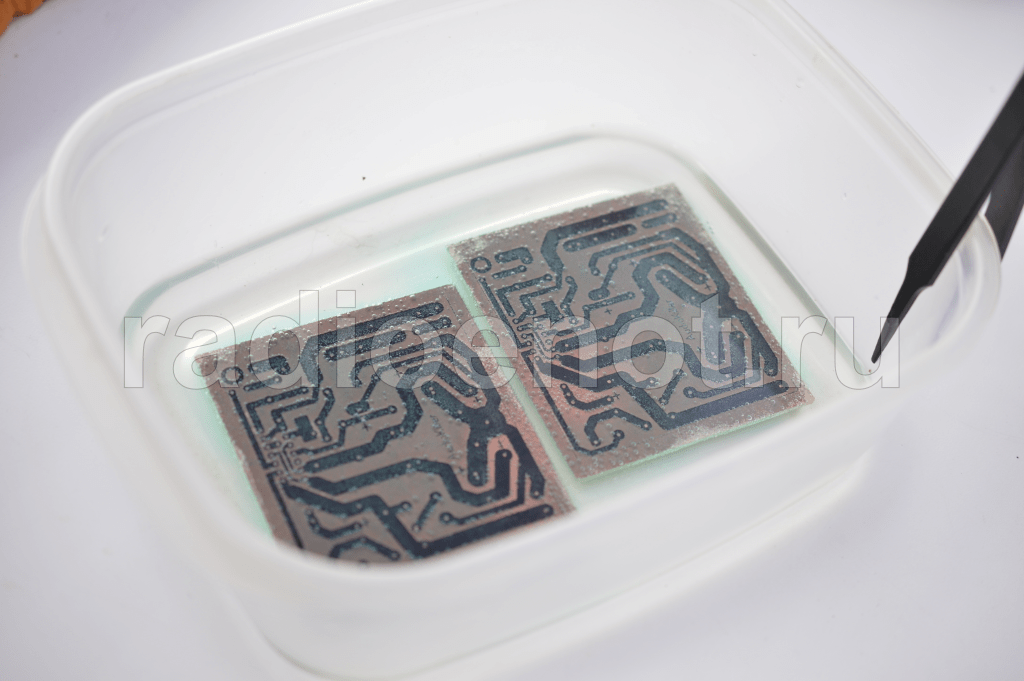

Есть множество растворов для травли плат, но в данной статье использован для травления раствор перекиси водорода с лимонной кислотой. Следует опустить плату в раствор, и смотреть на реакцию травления, иногда реакция настолько быстрая и бурная, что можно ощутить тепло от платы в конце процесса. После травления платы можно увидеть результат – места, не покрытые тонером, были лишены слоя меди, остались только дорожки и символы, которые под слоем тонера. Далее потребуется растворитель 646 и тряпочка, например, одноразовая салфетка или тряпка для протирания пыли. Необходимо слегка смочить тряпку в растворителе, и оттереть тонер с поверхности заготовки.

Лужение заготовки

Следующий этап процесса – лужение дорожек. Для данной заготовки использовался сплав Розе, в отличие от сплава Вуда, он не имеет кадмия и потому не так токсичен. Преимущество этого метода лужения перед другими в аккуратности и эстетичном виде изделия. Так как сплав Розе плавится при температуре +94 градуса, для повышения точки кипения используется жидкий глицерин, который можно приобрести в любой аптеке за копейки. Также надо добавить чайную ложку лимонной кислоты – она служит своеобразным флюсом. Еще потребуются две деревянные палочки, подойдут те, что подают к китайской еде. На конец одной палочки надевается специальный тампон из тканевого материала. Также желательно приобрести резиновый шпатель небольших размеров, например, из авто-магазина.

Читайте также: Гидроаккумулятор для водоснабжения: виды, советы как выбрать. Гидроаккумулятор своими руками

Итак, надо налить в металлическую чашку немного воды, так, чтоб ее хватило закрыть всю плату, плюс сверху 3-4 сантиметра воды, добавить глицерина примерно чайную ложку, иногда может потребоваться больше – надо устанавливать опытным путем. Затем добавить лимонную кислоту, следом отправить плату. Дальше надо ждать, когда закипит раствор, затем, придерживая палочкой с твердым краем заготовку, добавить туда одну гранулу сплава Розе.

После того, как сплав стал жидким, в виде светлой капли, похожей на ртуть, следует водить эту каплю тампоном с мягким наконечником по поверхности платы, без резких движений. Важно следить, чтоб сплав покрывал все участки заготовки, подготовленной для лужения. Можно вынуть и проверить визуально, на предмет непролуженности отдельных участков. При необходимости повторить процедуру, кинув другую гранулу сплава. По завершении лужения платы, следует достать резиновый шпатель и, удерживая плату палочкой, прямо в кипятке снять излишки металла на поверхности заготовки, проводя шпателем по ней. Остатки сплава Розе можно в том же кипятке собрать в одну большую каплю и использовать в следующий раз. Заготовку следует промыть проточной водой и высушить.

Кажется, для оверклокеров наступают трудные времена. Фирмы изготовители, как сговорившись, начали ограничивать возможность разгона своих изделий. Не знаю к добру это или к худу. Я не являюсь принципиальным противником оверклокинга, но отношусь к нему прагматически. Если от него есть какая-то польза – ради Бога. Но на своем опыте я убедился, что оверклокинг сам по себе мало что дает. Ну, разогнал я свой процессор на 40%, немножко разогнал видеокарту и… не увидел практически никаких отличий в реальной работе, за исключением температуры процессора. Было 38, стало 52, не знаю чего, но только не градусов. Пожал плечами и вернул все на место. Правда, у меня и без разгона достаточно мощный компьютер. Так, что оверклокинг, похоже, дает только моральное удовлетворение. Да и это спорно. Собственно, в чем заслуга оверклокера? В том, что ему достался хорошо гонимый процессор или повезло с конкретным экземпляром видеокарты?

Но всегда были, есть и будут люди, которым недостаточно купить хорошую вещь и просто пользоваться ей. Так что антиоверклокерские меры Intel, AMD, ATI и Nvidia могут помочь направить энергию людей, чувствующих зуд в руках, в более перспективное русло.

реклама
На мой взгляд, гораздо полезнее и с практической точки зрения и для получения морального удовлетворения моддинг. Но не простое украшательство, а изменения и дополнения, повышающие функциональность и удобство работы. Вот так, навскидку, можно предложить, например, многоканальный электронный термометр, для оперативного и независимого от произвола биосописателей контроля температуры во всех критичных точках, встроенный 6-8 канальный усилитель для пассивных колонок (ух, достало меня хрипение китайской дешевки!), устройства для аппаратного переключения винчестеров (полезно для размещения на одном компьютере нескольких конфликтующих между собой операционных систем и защиты архива от вирусов), электронная система управления водяным охлаждением и т.п.

Здесь хотелось бы отметить статьи «Все, что вы хотели сделать руками, но боялись спросить…» и «Индикатор загрузки HDD» . Их можно рассматривать как первых ласточек этого, на мой взгляд, чрезвычайно перспективного подхода.

Еще больше тех, кто мог бы повторить готовую разработку. Проблема в технологии. Изготовление качественных печатных плат в домашних условиях достаточно проблематично, а заказывать их в специализированных фирмах дорого и долго. Да и часть кайфа теряется.

Выбор носителя

реклама

Как выяснилось, в качестве носителя изображения можно использовать только специальную пленку для лазерных принтеров. Любой тип бумаги непригоден. Пленка должна быть тонкой и с бумажной подложкой. Дорогие типы пленок имеют специальный подслой для прочного закрепления изображения и тоже непригодны. В последнее время я пользуюсь пленкой фирмы EMTEK, потому что пленка фирмы Xerox у нас исчезла из продажи, но Xerox лучше. Она меньше коробится при нагревании. Тонер лучше использовать легкоплавкий. Вначале я пользовался родным тонером картриджа Samsung ML-1250. Он обеспечивает очень хорошее плотное изображение. После перезаправки картриджа тонером Xerox 8T, как мне посоветовали в сервис-центре, изображение стало хуже и платы вообще перестали получаться, что и подвигло меня на исследования. Но, усовершенствовав технологию, я добился отличных результатов и с этим тонером.

Подготовка заготовки

Для получения хорошего результата подготовка поверхности заготовки имеет решающее значение. Поверхность должна быть идеально чистой и ровной. Протирка спиртом, ацетоном или любыми чистящими средствами недостаточна. Процедура подготовки поверхности следующая. Вначале чистим поверхность от грубых загрязнений порошком Пемолюкс. Промываем заготовку ватным тампоном, не касаясь поверхности пальцами. Помещаем ее в раствор хлорного железа на 10-15 сек. При этом стравливается тонкий верхний слой вместе со всеми загрязнениями. Промываем заготовку под струей воды ватным тампоном. Стряхиваем воду и сушим, не прикасаясь к поверхности ничем. Если все сделано правильно, должна получиться темно-розовая матовая поверхность, возможно с небольшими разводами. Главное, не должно быть блестящих участков. Если они есть, процедуру повторить.

Накатывание рисунка

Обычно рекомендуют положить заготовку, на нее носитель и проглаживать это утюгом. В идеальных условиях это возможно и пройдет, но реально как поверхность заготовки, так и подошва утюга не вполне ровны и равномерного прижатия горячего носителя к поверхности заготовки получить не удастся. Кроме того, процесс невозможно контролировать и приходится надеяться на удачу. Поэтому я закрепляю утюг подошвой вверх, кладу на него чистый лист бумаги, чтобы случайно не повредить подошву, а на него заготовку. Утюг должен быть разогрет до температуры, при которой бумага еще не желтеет, но и не менее. Сверху укладываю пленку с нанесенным рисунком и прикатываю ее специальным приспособлением, сделанным из прижимного ролика магнитофона. Прикатывание нужно начинать с центра, выдавливая воздух из-под пленки в стороны. После того как пленка плотно приляжет к поверхности заготовки, увеличиваем усилие прикатки и тщательно проходимся по всей плате. Снимаем заготовку с утюга и остужаем ее. Снимать пленку с заготовки можно только после полного остывания. Если все сделано правильно, весь тонер перейдет на плату, а на пленке останутся слабые розоватые следы. Повторно пленку использовать нельзя.

Закрепление рисунка

Несмотря на то, что внешне рисунок выглядит почти идеально, сразу травить плату нельзя. Слой тонера получается пористым. Если сразу протравить плату, а потом посмотреть получившиеся проводники под микроскопом или сильной лупой, отчетливо видны подтравившиеся точки, а края проводника получаются неровными. Чтобы избежать этого, рисунок на плате покрываем 10% раствором канифоли в спирте и снова укладываем на утюг. Температура должна быть выставлена максимальной, так чтобы бумага желтела и дымилась. Выдерживаем 10 минут. При этом тонер сплавляется с канифолью, образуя очень прочный, однородный блестящий слой. Остужаем плату и проявляем рисунок тампоном со спиртом. Канифоль, сплавленная с тонером, в спирте не растворяется, а остатки неиспарившейся канифоли с пробельных участков удаляются без особого труда. При протирке можно прилагать значительные усилия. Сплав тонера и канифоли держится очень прочно, даже шкуркой удалить его трудно. Если же где-то рисунок будет поврежден, значит такая у него судьба. Лучше обнаружить плохо прикатанный проводник на этапе протирки, чем после травления. При неудаче, рисунок смываем ацетоном и повторяем все с самого начала. Это бывает редко.

Травление платы

Травление производим в растворе хлорного железа. Раствор можно подогреть до температуры 50-60 градусов. Никаких особенностей нет. После травления плату промываем водой и смываем защитное покрытие ацетоном.

Достигнутые результаты

По вышеописанной технологии изготовлялись односторонние печатные платы размером до 100х150 мм. Технология позволяет проводить один проводник между ножками микросхем в корпусах DIP, поэтому потребность в двусторонних платах у меня пока не возникала. Задумка о модификации технологии для двусторонних плат у меня есть, но пока не пробовал. Весь цикл изготовления платы занимает около двух часов, без учета времени потраченного на разводку. Плата получается с первого раза в 9 случаях из 10.

P.S. Это моя первая статья для Вас. Если эта тематика представляет для Вас интерес, пришлю еще. У меня много материалов.

С уважением, С. Веремеенко.

Как вытравливать печатные платы. Как травить печатную плату в домашних условиях

На открытии Киевской книжной выставки-ярмарки ко Дню знаний вице-премьер Украины Вячеслав Кириленко заявил, что в сентябре Верховная рада рассмотрит законопроект о запрете российских книг, сообщает Regions.ru . Ограничения, по его мнению, должны коснуться тех книжных изданий, которые «не признают украинскую государственность».

Председатель Союза писателей России Валерий Ганичев заявил, что этот запрет «закроет всякую возможность к изучению истории и общей культуры». «Это означает объявить войну культуре, единению и литературе, объявить войну Пушкину. На мой взгляд, это абсолютное невежество, варварство и глупость», — сказал он. По его мнению, украинская и русская культура составляют великое единое целое.

Писатель, критик и публицист Платон Беседин сказал, что «с учётом излишней ретивости украинского правительства» под запрет вполне может попасть и классика вплоть до Достоевского. По его мнению, готовящийся запрет — планомерная и сознательная деятельность по вытравлению всего русского на территории Украины.

Еще недавно такие планы выглядели полной утопией: весь восток Украины был по языку и культуре русским. Но события последних лет показали, что значительную часть молодежи через систему образования удалось от этой общерусской общности оторвать и превратить в оголтелых украинских националистов.

«Насколько, на ваш взгляд, действенны подобные запреты в современных условиях — когда все запрещенное доступно через интернет? Какие последствия такой запрет будет иметь?» — с такими вопросами корреспондент Regions.Ru обратился к священнослужителям.

Протоиерей Симеон Антипов , благочинный Кувандыкского и Медногорского округов, настоятель храма Покрова Пресвятой Богородицы в Кувандыке, отметил, что не перестает «удивляться странным поступкам украинских руководителей — а вроде бы серьезные люди, государственные мужи».

«Не люблю навешивать ярлыки — в этой стране много умных людей, в том числе, государственных деятелей, — но это какая-то дурацкая идея — по-другому и не скажешь. Как запретить литературу, которая есть в интернете? Наверное, скоро украинские власти предложат запретить интернет на Украине. Конечно, это бессмыслица», — продолжил он.

«Ну куда Украина денется от России? Хорошо, давайте запретим российскую литературу. Но в каком источнике мировой культуре до 2000 годов вы найдете признание «украинской государственности?» Украинские власти не понимают, что рубят сук, на котором сидят. Но и там есть люди здравомыслящие, понимающие, к чему все идет. Украинские власти стремительно теряют авторитет. Их уже не одобряют даже те, кто раньше поддерживал. Зачем нужно вбивать между нами новый клин? По-моему, украинские власти просто отрабатывают Западу «тридцать сребренников». Русофобия — единственный товар, который они теперь могут предложить. Насолить России в очередной раз — вот все, на что они способны. Но украинский народ уже пресытился блюдом, которым его все время потчуют, и скоро погонит эту власть поганой метлой — вместе с «Правым сектором»», — заключил священник.

Протоиерей Александр Ильяшенко , настоятель храма Всемилостивого Спаса бывшего Скорбященского монастыря на Новослободской, отметил, что, «конечно, этот запрет приведет к тому, что жители Украины в значительно меньшем объеме будут знакомиться с российской культурой».

«Не у всех есть интернет, не все ищут там такую литературу. Разрушительные результаты этого запрета мы скоро увидим. Я думаю, такой шаг — свидетельство глупости, ограниченности и бессилия; не только антироссийской, но и антинародной сущности украинских политических деятелей. А если это признак слабости, будем надеяться: украинский народ найдет в себе силы поставить во главе страны людей по-настоящему умных и помышляющих не о сиюминутной конъюнктуре, а о реальной пользе для своего народа», — заключил он.

Священник Димитрий Лин , клирик Храма святителя Николая на Трех Горах, считает, что так украинские власти демонстрируют крайним националистам свою «патриотичность».

«Надеюсь, до реальных запретов российских книг не дойдет, и это просто «игра на публику». Возможно, какие-то ограничения введут на современную публицистику. Есть авторы, которые постоянно поднимают «украинский вопрос», и с учетом болезненного национального самосознания значительной части украинского общества подобные ограничения возможны. Что касается классики, другой литературы, думаю, до ее запрета дело не дойдет — помимо «горячих голов», на Украине есть и рассудительные люди», — продолжил он.

«Эта идея украинских властей, конечно, нелепа. Валерий Николаевич Ганичев правильно сказал: наша русская культура триедина, она состоит из культур великорусского, малорусского и белорусского народов. Нам тоже не нужно забывать, что малорусская литература — составляющая русской и даже российской культуры. Поэтому мы должны ценить Гоголя, который писал о Малороссии и вошел в великорусскую литературу, Тараса Шевченко и других замечательных украинских авторов. Их произведениям, быть может, присущ своеобразный национальный колорит, но они вместе делали великую российскую культуру. Уверен, пройдет немного времени, и к этим странным высказываниям будут относиться так же, как мы сейчас относимся к высказываниям некоторых деятелей советской эпохи», — заключил священник.

Удаление части поверхностного слоя металлического изделия с помощью химической реакции называют травлением. Эта технология известна человеку уже несколько тысячелетий, наряду с чеканкой и чернением ее применяли для отделки металлических деталей оружия и домашней утвари, украшений и ритуальных предметов. В наши дни травление металлов применяется в художественных промыслах, для нанесения гальванических покрытий, для создания изображений и надписей на металлических изделиях.

Перед проведением травления на те участки поверхности металла, которые не должны быть вытравлены, наносится защитное покрытие, устойчивое к травящему веществу (протраве).

Далее деталь подвергают воздействию кислой среды или погружают в емкость с электролитической жидкостью. Чем дольше деталь подвергается обработке, тем больший слой металла разъедается агрессивной средой. Травление металла может осуществляться в несколько приемов, это так называемое многослойное протравливание.

Травление изображений на металле проводят как в промышленных, так и в домашних условиях.

Исходя из применяемых для разъедания слоя металла материалов, различают такие способы травления металлов, как:

  • Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
  • Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
  • Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

Ионно-плазменный метод требует высокоточного и дорогостоящего оборудования и применяется только в условиях промышленного производства. Жидкий метод, электрохимическое травление металла и даже электрохимическая гравировка доступны и в домашних условиях.

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Гальванический способ травления выгодно отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения. В зависимости от материала заготовки используются разные электролитические растворы:

  • Сталь и железо — нашатырь и железный купорос
  • Медь и ее сплавы (бронза, латунь)- медный купорос
  • Цинк – цинковый купорос.

Для проведения процесса в домашних условиях потребуется:

  • Гальваническая ванна из непроводящего материала.
  • Блок питания на 5 вольт постоянного тока.
  • Металлический катод (из того же металла, что и заготовка.)
  • Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
  • Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод.

Другую штангу — к положительному выводу и подвешивают на нее изделие, которое будет служить анодом.

При подаче напряжения начинается процесс электролитического переноса металла с изделия на катод. Он будет происходить с участков поверхности, не покрытых защитным лаком.

Художественное травление металла проводят как гальваническим, так и жидким методом.

Мастера народных промыслов и просто домашние умельцы получают с его помощью высокохудожественные изображения на холодном и огнестрельном оружии, всевозможной кованой и литой утвари. Для мастеров, делающих авторские охотничьи и бытовые ножи, травление стало практически обязательным элементом отделки. Особенно популярны охотничьи сцены, арабские, рунические или абстрактно — геометрические орнаменты. Многие мастера комбинируют травление металла с его воронением, придавая рисунку синеваты, черный или желтоватый оттенок.

Для переноса изображений используют как способ покрытия детали лаком, так и глянцевую бумагу. Применяют также еще один способ – оклеивание детали скотчем. Горячей иглой процарапывают линии рисунка, после чего пинцетом аккуратно удаляют скотч с участков, подлежащих протравливанию. Остатки клеевой массы нужно смыть растворителем.

Перед травлением деталь следует тщательно обезжирить.

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

  • Высокую скорость процесса
  • удаление металла ровным слоем.

В ходе обработки поверхности с нее удаляются все механические и химические загрязнения. Для нее применяют теплый мыльный раствор, подойдет и любое моющее средство. После высыхания поверхности ее надо протереть ветошью, пропитанной растворителем или обезжиривателем. Это позволит удалить остатки жидкости и масляные пленки.

Химическую обработку хорошо сочетать с механической:

  • полировка до зеркального состояния
  • шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Механическая обработка значительно улучшит внешний вид изделия после травления.

Для этой операции применяется несколько способов. Все их объединяет общий принцип: защита части поверхности от разъедающего действия протравы, а различает вещество, используемое для нанесения рисунка.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

  • Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
  • Требуется твердая рука и навык рисования.
  • Весьма сложно исправить ошибочно нанесенные детали.

Грунтовка или битумный лак

Используется грунтовка ГФ 021, ХВ 062 или битумный лак. Сначала веществом покрывается все протравливаемое изделие. Далее тонкой ручкой или маркером переносят контуры рисунка. Из тонкой проволоки или прутка из мягких сплавов следует изготовить иглу, заострив конец проволоки.

Те участки изображения, которые должны быть вытравлены, процарапываются до металла. Следует следить за тем, чтобы грунтовка не скалывалась.

Глянцевая бумага

Кроме глянцевой бумаги (ее можно купить в магазинах товаров для творчества, а можно просто вырезать лист из журнала), потребуется лазерный принтер, приложение для работы с изображениями и утюг. Изображение рисунка следует сделать зеркальным и распечатать в натуральную величину. Изображение прикладывают к поверхности и проглаживают несколько раз. После остывания заготовки бумагу смывают теплой водой, а тонер остается на поверхности детали. Тыльную и боковые поверхности, не подлежащие протравке, нужно защитить лаком или пластилином.

Основное достоинство метода — можно точно переносить мельчайшие детали изображения.

Основной недостаток — работать таким образом можно только с плоскими или цилиндрическими заготовками. Способ весьма популярен при изготовлении печатных плат.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная. Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность. Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной. Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно.

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Для травления чугунов применяют растворы серной кислоты средних концентраций.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла. При травлении меди в домашних условиях следует соблюдать осторожность.

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

  1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
  2. Азотной кислотой.
  3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
  4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40 о С, иначе протравливание растянется на многие часы.
  5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

  • Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
  • Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
  • Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
  • Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
  • При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
  • При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
  • Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

Печатная плата – это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

Технология ручного способа нанесения


дорожек печатной платы

Подготовка шаблона

Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощью любого клея, например ПВА или Момент.

Вырезание заготовки

Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

Сверление отверстий

Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

Нанесение топографического рисунка

Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги также нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.


После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.


Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием краску нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.


При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

Технология нанесения рисунка печатной платы


с помощью лазерного принтера

При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

После того, как файл с рисунком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей! Струйный принтер для этих целей не подходит, так как работает на другом принципе.

Подготовка бумажного шаблона для переноса рисунка на печатную плату

Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

Перенос рисунка с бумаги на стеклотекстолит

Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг недостаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей стопроцентный результат.

На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.


Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.


Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.


Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.


Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.


Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

Травление печатной платы

Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

Рецепты травильных растворов

В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

Наименование раствора Состав Количество Технология приготовления Достоинства Недостатки
Перекись водорода плюс лимонная кислота Перекись водорода (H 2 O 2) 100 мл В 3% растворе перекиси водорода растворить лимонную кислоту и поваренную соль Доступность компонентов, высокая скорость травления, безопасность Не хранится
Лимонная кислота (C 6 H 8 O 7) 30 г
Поваренная соль (NaCl) 5 г
Водный раствор хлорного железа Вода (H 2 O) 300 мл В теплой воде растворить хлорное железо Достаточная скорость травления, повторное использование Невысокая доступность хлорного железа
Хлорное железо (FeCl 3) 100 г
Перекись водорода плюс соляная кислота Перекись водорода (H 2 O 2) 200 мл В 3% раствор перекиси водорода влить 10% соляную кислоту Высокая скорость травления, повторное использование Требуется высокая аккуратность
Соляная кислота (HCl) 200 мл
Водный раствор медного купороса Вода (H 2 O) 500 мл В горячей воде (50-80°С) растворить поваренную соль, а затем медный купорос Доступность компонентов Ядовитость медного купороса и медленное травление, до 4 часов
Медный купорос (CuSO 4) 50 г
Поваренная соль (NaCl) 100 г

Травить печатные платы в металлической посуде не допускается . Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

Травильный раствор из перекиси водорода и лимонной кислоты

Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.


Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

Травильный раствор на основе хлорного железа

Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.


Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

Травильный раствор на основе перекиси водорода и соляной кислоты

Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

Травильный раствор на основе медного купороса

Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного раствора на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

Технология травления печатных плат

Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.


Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.


После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

Подготовка печатной платы к монтажу радиодеталей

Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.


Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектрическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.


После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяют канифоль.

На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.

Качественный монтаж – залог надежной и долгой работы того или иного устройство. В этой статье постараюсь кратко и детально пояснить весь процесс создания печатных плат. Метод ЛУТ – самый доступный из всех существующих, многие наверное слышали название, а многим оно хорошо знакомо, поскольку больше половины людей, увлеченные электроникой используют именно эту технологию для создания печатных плат в домашних условиях.

Все, что вам нужно для создания довольно качественных печатных плат в домашних условиях, это – лазерный принтер, утюг – желательно именно отечественный и разумеется кусочек фольгированного стеклотекстолита. Шаблон с точными размерами нужно распечатать на лазерном принтере (именно лазерном), обязательно максимально темный оттенок, затем аккуратно вырезаем шаблон.

При этом многие советуют печатать шаблон на фотобумаге, но лично никогда фотобумагу не использовал (да и лазерного принтера у меня нет, приходится в каждый раз бегать до ближайшего интернет клуба), в моем случае обычная бумага формата А4.

После этой операции нужно подготовить плату, а для этого первым делом нужно подрезать стеклотекстолит под размеры своей платы, затем тщательно очистить поверхность фольги мелкой шкуркой до блеска, затем промыть фольгу растворителем или ацетоном. После этого сразу же приступаем к процессу.

Разогреваем наш утюг. Изначально я посоветовал применить именно отечественные, причина довольно проста – у фирменных утюгов дно не гладкое, да и вес у них не очень, а отечественный – то, что надо. Шаблон ровно укладываем на плату так, чтобы тонер смотрел на сторону фольги, затем аккуратно начинаем утюжить плату. Те, кто делают процесс впервые, советую зафиксировать шаблон относительно платы, чтобы в итоге не вышла кривая плата.

Утюжить нужно в течении 90 секунд (лично так делаю), после чего вырубаем утюг и даем плате остыть в течении одной-двух минут, затем подносим сосуд с водой и бросаем туда плату на несколько минут, после чего аккуратно НЕ ЦАРАПАЯ НОГТЯМИ с помощью пальцев снимаем бумагу.

В итоге получается почти готовый полуфабрикат, в местах, где тонер прилип нехорошо или вообще отсутствует – можно покрыть обычным лаком для ногтей или маникюром. Для этого берем лак, зубочистку и дорисовываем плату. Даем маникюру или лаку выдохнуть в течении 15-30 минут (зависит от конкретного лака). Дальше нужно готовиться к последнему этапу – травлению, об этом и поговорим далее…

После того, как шаблон нанесен на поверхность фольгированного стеклотекстолита, пора приступить к процессу травления платы – этот этап самый легкий. Кто-то для травления использует медный купорос, другие хлорное железо, в моих краях это все роскошь, поэтому приходиться использовать альтернативный метод травления печатных плат.
Для начала немного про ингредиенты. Все, что нам нужно, это чайная ложка поваренной соли, лимонная кислота (2 пакета по 40Гр), и перекись водорода – 3% раствор.

Где все это достать? Поваренная соль может быть украдена с собственной кухни, перекись водорода продается в бутылках по 100мг в любой аптеке (нам нужны 2 бутылки), ну а лимонная кислота может быть приобретена в любом продуктовом магазине.

Дальше нужно поискать подходящий сосуд – пластиковый, стеклянный или эмалированный. В этом сосуде перемешиваем все наши составные и добавляем к раствору 20-50мл обыкновенной воды из под крана. В конце остается бросить нашу плату в раствор.

Спустя 40-60 минут плата будет протравлена. Недостаток данного раствора в том, что его хватит на 2-3 платы с размером в пачку сигарет, по сути почти одноразовый раствор, но зато доступный всем.

Все, что остается дальше – сами знаете лучше меня – высверливание отверстий под компоненты, лудение дорожек (если есть желание, но советую, слой олово спасает медные дорожки от окисления) и конечный монтаж электронных компонентов.

Метод ЛУТ позволяет получить довольно качественные дорожки с толщиной до 0,3-0,5мм, следовательно, с его помощью можно создавать печатные монтажные платы почти промышленного качества, но если делаете плату скажем для поверхностного монтажа (в случае сборки цифровых устройств того или иного рода), где задействованы процессоры и интегральные микросхемы с многочисленными мелкими выводами, то метод ЛУТ не самый лучший вариант, тогда приходит на помощь более современный и высококачественный метод создания печатных плат – фоторезист.

Чем вытравить печатную плату.

Для тех, кто только начинает заниматься радиолюбительским конструированием, или просто не знает каким образом можно изготовить печатную плату, в этой статье мы приведем несколько вариантов травления при помощи химических реактивов.

Сразу хотим отметить, что большинство радиолюбителей для травления плат используют хлорное железо, рассмотрим этот вариант, а так же несколько альтернатив, но при этом мы не будем останавливаться на травлении с применением соляной и азотной кислот, и многих других небезопасных или замороченных методах. Рассмотрим только те варианты, которые реально можно применить в домашних условиях, и быстро. И так, давайте по порядку.

Вариант травления плат 1.
Хлорное железо.

Обычно на упаковке производитель пишет, в каком соотношении готовится раствор хлорного железа. Как правило, это 1: 3 (один к трем), то есть в 100 граммах воды растворяется 30…40 грамм кристаллов хлорного железа. Время травления платы зависит от концентрации раствора, а так же от температуры раствора, в подогретом растворе (градусов до 60-ти) травление протекает гораздо быстрее. Травить необходимо в пластмассовой или стеклянной ванночке, да и для приготовления раствора лучше использовать пластиковую ложку.

На просторах интернета нам попалась информация, как приготовить раствор хлорного железа самостоятельно. Для этого 15 грамм мелких железных опилок засыпают в 250 мл 10% соляной кислоты (стакан), настаивают раствор в течение нескольких дней, пока он не приобретет коричневую окраску. Когда настоится — можно приступать к травлению.

Плата в ванночку для травления помещается травящейся стороной вниз. Для того чтобы плата не погружалась на самое дно, многие радиолюбители приклеивают на двухсторонний скотч к верхней стороне платы кусочек пенопласта. Если необходимо вытравить двустороннюю плату, поместите ее в ванночку или банку вертикально. Таким образом, растворяемая медь будет легче оседать на дно емкости, и процесс травления будет быстрее.

Не допускайте попадания раствора хлорного железа на одежду, она будет испорчена, а пятна, скорее всего, не отчистятся.

Вариант травления плат 2.
Медный купорос + поваренная соль.

Как вы, наверно, знаете, медный купорос представляет собой кристаллы голубоватого цвета, приобрести можно в хозяйственных магазинах, или магазинах для садоводов, в общем, не дефицит. Соль — обычная крупная из продуктового магазина.

Кроме соли и купороса нам понадобится еще какой-нибудь небольшой железный предмет (пластинка из железа, гвоздь, или что-нибудь еще), который при травлении мы поместим в раствор рядом с платой. В тонкости химических процессов мы вдаваться не будем, отметим только то, что этот процесс протекает с образованием множества комплексных солей, а железный предмет, помещенный в раствор во время травления, вступает в эту реакцию и при этом расходуется. Раствор готовится из одной части медного купороса и двух частей поваренной соли.


То есть на две столовые ложки с горкой медного купороса кладем четыре столовых ложки с горкой поваренной соли, заливаем полтора стакана горячей воды (градусов 70), перемешиваем до полного растворения кристаллов, и раствор для травления готов. Заранее не делайте смесь кристаллов купороса и соли, сначала растворяйте один компонент, а потом другой.

Время травления примерно минут 40.
Даже если не использовать железный предмет при травлении, плата тоже вытравится.
Если после травления на плате остались синеватые пятна, их можно легко убрать уксусом.

Вариант травления плат 3.
Перекись водорода + лимонная кислота + поваренная соль.

Рецепт этого раствора для травления плат простой, в 100 граммах обычной аптечной 3% перекиси водорода растворяем примерно 30 грамм лимонной кислоты и 5 грамм поваренной соли. Перемешиваем до полного растворения всех сыпучих ингредиентов, и раствор готов к применению.

Заостряем ваше внимание — воду в раствор лить не нужно. И последнее, данный раствор не хранится и повторно не используется. Приготовленного таким образом количества хватит вытравить примерно 100 кв. см медной фольги с толщиной 35 мкм. Для дальнейшего травления готовится раствор заново.

Надеемся из этих трех вариантов вы наверняка выберете наиболее вам подходящий, исходя из того, что у вас на данный момент времени есть под руками.

Поделитесь статьей с друзьями:

Похожие статьи

Как сделать платы в домашних условиях. Как изготовить печатную плату в домашних условиях. Совмещение шаблона и стеклотекстолита

Как подготовить к производству плату, сделанную в Eagle

Подготовка к производству состоит из 2 этапов: проверка технологических ограничений (DRC) и генерация файлов в формате Gerber

DRC

У каждого производителя печатных плат существуют технологические ограничения на минимальную ширину дорожек, зазоры между дорожками, диаметры отверстий, и т.п. Если плата не соответствует этим ограничениям, производитель отказывается принимать плату к производству.

При создании файла печатной платы устанавливаются технологические ограничения по умолчанию из файла default.dru из каталога dru. Как правило, эти ограничения не соответствуют ограничениям реальных производителей, поэтому их нужно изменить. Можно настроить ограничения непосредственно перед генерацией файлов Gerber, но лучше сделать это сразу после создания файла платы. Для настройки ограничений нажимаем кнопку DRC

Зазоры

Переходим на вкладку Clearance, где задаются зазоры между проводниками. Видим 2 секции: Different signals и Same signals . Different signals — определяет зазоры между элементами, принадлежащим разным сигналам. Same signals — определяет зазоры между элементами, принадлежащим одному и тому же сигналу. При перемещении между полями ввода картинка меняется, показывая смысл вводимого значения. Размеры можно задавать в миллиметрах (mm) или в тысячных долях дюйма (mil, 0.0254 мм).

Расстояния

На вкладке Distance определяются минимальные расстояния между медью и краем платы (Copper/Dimension ) и между краями отверстий (Drill/Hole )

Минимальные размеры

На вкладке Sizes для двухсторонних плат имеют смысл 2 параметра: Minimum Width — минимальная ширина проводника и Minimum Drill — минимальный диаметр отверстия.

Пояски

На вкладке Restring задаются размеры поясков вокруг переходных отверстий и контактных полщадок выводных компонентов. Ширина пояска задается в процентах от диаметра отверстия, при этом можно задать ограничение на минимальную и максимальную ширину. Для двухсторонних плат имеют смысл параметры Pads/Top , Pads/Bottom (контактные площадки на верхнем и нижнем слое) и Vias/Outer (переходные отверстия).

Маски

На вкладке Masks задаются зазоры от края контактной площадки до паяльной маски (Stop ) и паяльной пасты (Cream ). Зазоры задаются в процентах меньшего размера площадки, при этом можно задать ограничение на минимальный и максимальный зазор. Если производитель плат не указывает специальных требований, можно оставить на этой вкладке значения по умолчанию.

Параметр Limit определяет минимальный диаметр переходного отверстия, которое не будет закрыто маской. Например если узазать 0.6mm то переходные отверстия диаметром 0.6мм и менее будут закрыты маской.

Запуск проверки

После установки ограничений, переходим на вкладку File . Можно сохранить установки в файл, нажав кнопку Save As… . В дальнейшем для других плат можно быстро загрузить установки (Load… ).

Нажатием кнопки Apply установленные технологические ограничения применяются к файлу печатной платы. Это влияет на слои tStop, bStop, tCream, bCream . Также для переходных отверстий и контактных площадок выводных компонентов будет изменен размер, чтобы удовлетворить ограничениям, заданным на вкладке Restring .

Нажатие кнопки Check запускает процесс контроля ограничений. Если плата удовлетворяет всем ограничениям, в строке статуса программы появится сообщение No errors . Если плата не проходит контроль, появляется окно DRC Errors

В окне содержится список ошибок DRC, с указанием типа ошибки и слоя. При двойном щелчке на строке область платы с ошибкой будет показана в центре главного окна. Типы ошибок:

слишком маленький зазор

слишком маленький диаметр отверстия

пересечение дорожек с разными сигналами

фольга слишком близко к краю платы

После исправления ошибок нужно снова запустить контроль, и повторять эту процедуру до тех пор, пока не будут устранены все ошибки. Теперь плата готова к выводу в файлы Gerber.

Генерация файлов в формате Gerber

Из меню File выбрать CAM Processor . Появится окно CAM Processor .

Совокупность параметров генерации файлов называется заданием. Задание состоит из нескольких секций. Секция определяет параметры вывода одного файла. По умолчанию в поставке Eagle имеется задание gerb274x.cam, но оно иммет 2 недостатка. Во-первых, нижние слои выводятся в зеркальном отображении, во-вторых не выводится файл сверловки (для генерации сверловки нужно будет выполнить еще одно задание). Поэтому рассмотрим создание задания «с нуля».

Нам нужно создать 7 файлов: границы платы, медь сверху и снизу, шелкография сверху, паяльная маска сверху и снизу и сверловка.

Начнем с границ платы. В поле Section вводим имя секции. Проверяем, что в группе Style установлены только pos. Coord , Optimize и Fill pads . Из списка Device выбираем GERBER_RS274X . В поле ввода File вводится имя выходного файла. Удобно поместить файлы в отдельный каталог, поэтому в этом поле введем %P/gerber/%N.Edge.grb . Это означает каталог, в котором расположен исходный файл платы, подкаталог gerber , исходное имя файла платы (без расширения .brd ) с добавленным в конце .Edge.grb . Обратите внимание, что подкаталоги не создаются автоматически, поэтому перед генерацией файлов нужно будет создать подкалог gerber в каталоге проекта. В полях Offset вводим 0. В списке слоев выбираем только слой Dimension . На этом создание секции закончено.

Для создания новой секции нажимаем Add . В окне появляется новая вкладка. Устанавливаем параметры секции как описано выше, повторяем процесс для всех секций. Разумеется, для каждой секции должен быть выбран свой набор слоев:

    медь сверху — Top, Pads, Vias

    медь снизу — Bottom, Pads, Vias

    шелкография сверху — tPlace, tDocu, tNames

    маска сверху — tStop

    маска снизу — bStop

    сверловка — Drill, Holes

и имя файла, например:

    медь сверху — %P/gerber/%N.TopCopper.grb

    медь снизу — %P/gerber/%N.BottomCopper.grb

    шелкография сверху — %P/gerber/%N.TopSilk.grb

    маска сверху — %P/gerber/%N.TopMask.grb

    маска снизу — %P/gerber/%N.BottomMask.grb

    сверловка — %P/gerber/%N.Drill.xln

Для файла сверловки устройство вывода (Device ) должно быть EXCELLON , а не GERBER_RS274X

Следует иметь в виду, что некоторые производители плат принимают только файлы с именами в формате 8.3, то есть не более 8 символов в имени файла, не более 3 символов в расширении. Это следует учитывать при задании имен файлов.

Получаем следующее:

Затем открываем файл платы (File => Open => Board ). Убедитесь, что файл платы был сохранен! Нажимаем Process Job — и получаем набор файлов, которые можно отправить производителю плат. Обратите внимание — кроме собственно Gerber файлов будут также сгенерированы информационные файлы (с раширениями .gpi или .dri ) — их отправлять не нужно.

Можно также вывести файлы только из отдельных секций, выбирая нужную вкладку и нажимая Process Section .

Перед отправкой файлов производителю плат полезно просмотреть то, что получилось, с помощью программы просмотра Gerber. Например, ViewMate для Windows или для Linux. Еще бывает полезно сохранить плату в PDF (в редакторе платы File->Print->кнопка PDF) и закинуть этот файл производителю вместе с герберами. А то они ведь тоже люди, это поможет им не ошибиться.

Технологические операции, которые необходимо выполнять при работе с фоторезистом СПФ-ВЩ

1. Подготовка поверхности.
а) зачистка шлифованным порошком («Маршалит»), размер М-40, промывка водой
б) декапирование 10% раствором серной кислоты (10-20 сек), промывка водой
в) сушка при T=80-90 гр.Ц.
г) проверка – если в течение 30 сек. на поверхности остается сплошная пленка – подложка готова к работе,
если нет – повторить все сначала.

2. Нанесение фоторезиста.
Нанесение фоторезиста производится на ламинаторе с Tвалов =80 гр.Ц. (см. инструкцию работы на ламинаторе).
С этой целью горячая подложка (после сушильного шкафа) одновременно с плёнкой из рулона СПФ направляется в зазор между валов, причем полиэтиленовая (матовая) плёнка должна быть направлена к медной стороне поверхности. После прижима пленки к подложке начинается движение валов, при этом полиэтиленовая пленка снимается, а слой фоторезиста накатывается на подложку. Лавсановая защитная пленка остается сверху. После этого пленка СПФ обрезается со всех сторон по размеру подложки и выдерживается при комнатной температуре в течение 30 минут. Допускается выдержка в течение от 30 минут до 2 суток в темноте при комнатной температуре.

3. Экспонирование.

Экспонирование через фотошаблон производят на установках СКЦИ или И-1 с УФ-лампами типа ДРКТ-3000 или ЛУФ-30 с вакуумным разрежением 0,7-0,9 кг/см2. Время экспонирования (для получения рисунка) регламентируется самой установкой и подбирается экспериментально. Шаблон должен быть хорошо прижат к подложке! После экспонирования заготовка выдерживается в течение 30 минут (допускается до 2 часов).

4. Проявление.
После экспонирования проводится процесс проявления рисунка. С этой целью с поверхности подложки снимается верхний защитный слой – лавсановая пленка. После этого заготовка опускается в раствор кальцинированной соды (2%) при T=35 гр.Ц. Через 10 секунд начинают процесс снятия незасвеченной части фоторезиста с помощью поролонового тампона. Время проявления подбирают опытным путем.
Затем подложку вынимают из проявителя, промывают водой, декапируют (10 сек.) 10%-ным раствором h3SO4 (серная кислота), снова водой и сушат в шкафу при T=60 гр.Ц.
Полученный рисунок не должен отслаиваться.

5. Полученный рисунок.
Полученный рисунок (слой фоторезиста) устойчив для травления в:
— хлорном железе
— соляной кислоте
— сернокислой меди
— царской водке (после дополнительного задубливания)
и др. растворах

6. Срок годности фоторезиста СПФ-ВЩ.
Срок годности СПФ-ВЩ 12 месяцев. Хранение осуществляется в темном месте при температуре от 5 до 25 гр. Ц. в вертикальном положении, завернутым в черную бумагу.

Технология изготовления печатных плат в домашних условиях
«…и опыт — сын ошибок трудных…»

Итак, процесс изготовления платы начинается с принципиальной схемы будущего устройства. На этом этапе вы определяете не только то, как будут соединены компоненты друг с другом, но и решаете какие именно компоненты подойдут для вашей конструкции. Например: использовать стандартные детали или СМД (которые, к слову, тоже бывают различных размеров). От этого будет зависеть размеры будущей платы.

Далее, определяемся с выбором программного обеспечения, при помощи которого вы будете чертить будущую плату. Если принципиальную схему можно нарисовать от руки, то с рисунком печатной платы так не получиться (особенно, если речь идёт об СМД компонентах). Я использую . Скачал её уже давно, и пользуюсь. Очень хорошая программа, с интуитивно понятным интерфейсом, ничего лишнего. В программе создаём рисунок печатной платы.

Пока никаких секретов не открыл? Так вот: когда рисунок платы уже создан, вы удостоверились в правильности расположения компонентов, следует установить «массу» т.е. заполнить промежутки между дорожками и отверстиями, для этого в программе присутствует специальная функция, которая делает это автоматически (по умолчанию стоит зазор в 0,4 мм). Зачем это нужно? Чтобы на травление (его рассмотрим далее) потребовалось меньше времени, вам будет проще контролировать процесс и ещё это полезно делать из схемотехнических соображений…

Примечание: при проектировании платы старайтесь не делать отверстия диаметром меньше 0,5 мм, если, конечно, у вас нет специального станка для сверления отверстий, но об этом позже…

Отлично! Мы нарисовали рисунок будущей печатной платы, теперь его необходимо распечатать на ЛАЗЕРНОМ принтере (Лут — значит лазерный). Для этого щёлкаем печать. Вышеупомянутая программа создаёт специальный файл, при этом можно выбрать количество копий, их расположение, сделать рамку, указать размер отверстий и отразить зеркально.

Примечание: если делаете двустороннюю печатную плату, то лицевую часть необходимо отразить по горизонтали, а изнаночную оставить как есть. Что касается Sprint Layout , то лучше сделать это ещё на этапе создания схемы, а не на этапе подготовки файла для печати, так как возникают «глюки» с «массой», она пропадает, местами.

И ещё, лучше распечатать несколько копий, даже если вам нужен только один экземпляр, ведь возможно появятся дефекты на следующих этапах и чтобы не бегать каждый раз к принтеру, сделайте это заранее.

На чём печатать? Для начала, распечатываем на обычном листе бумаги, чтобы в последний раз удостоверится в том, что всё правильно сделано, что все компоненты подходят по размерам. Это также разогреет принтер.

Теперь устанавливаем максимальную плотность тонера, отключаем всякие режимы экономии (кстати, лучше использовать свежий картридж). Берём подложку от самоклеящейся бумаги, лучше от «бархатной» (с ней получается лучший результат, может быть, это из-за того, что она толще) блестящей стороной вставляем в принтер и жмём на «печать». Готово!

Примечание: с этого момента нельзя трогать эту бумагу, только за края, иначе можно заляпать рисунок!

О повторном использовании подложки. Допустим, что вы распечатали рисунок, а он занял только половину листа, не нужно выбрасывать другую половину, на ней тоже можно печатать, НО! по каким-то причинам при повторной печати принтер в 20% случаев «жуёт» бумагу, так что аккуратнее!

Подготавливаем текстолит

Я использую обычный фольгированный стеклотекстолит толщиной в 1 мм, который продаётся в магазине радиодеталей. Так как мы хотим сделать двустороннюю плату, то покупаем двусторонний текстолит. Отрезаем нужный кусочек, не нужно делать запас, он не понадобится. Отрезали. Берём нулевую шкурку и шкурим текстолит до блеска с обоих сторон, если остаются небольшие царапины, то ничего страшного, тонер будет лучше держаться (но без фанатизма!). Далее берём ацетон (спирт) и протираем плату с двух сторон, чтобы обезжирить её. Готово!

Примечание: когда будете шкурить текстолит, обратите внимание на углы платы, очень часто их «недошкуривают» или, что ещё хуже, «перешкуриваю», это когда там совсем не остаётся фольги. После протирания ацетоном плату также нельзя трогать руками, брать можно только за края, лучше пинцетом.

Далее самый ответственный этап: перенос рисунка с бумаги на текстолит. Делается при помощи утюга (лУт — значит утюг). Здесь подойдёт любой. Нагреваем его до 200 градусов (зачастую это максимальная температура утюга, поэтому просто выводим регулятор на максимум и ждём, когда он нагреется).

А вот теперь секретики! Чтобы перенести рисунок печатной платы с бумаги на текстолит, необходимо приложить бумагу к текстолиту нужной стороной, затем придавить утюгом и хорошенько разгладить. Вроде ничего сложного? Но самое трудное это приложить утюг так, чтобы не сметить бумагу, особенно, если платка маленькая и вы делаете её в единственном экземпляре, к тому же утюгом не так то просто орудовать. Есть интересный способ облегчить задачу.

Примечание: мы рассматриваем изготовление двусторонних печатных плат, так что немного о подготовке бумаги. В некоторых источниках советуют делать так: переносим одну сторону, противоположную заклеиваем скотчем или изолентой, травим одну сторону, потом сверлим дырочки, совмещаем рисунок другой стороны, затем опять переносим, заклеиваем, травим. Это занимает много времени, ведь, по сути, вам нужно протравить две платы! Можно ускорить процесс.

Берём две бумажки, на которых находится рисунок с лицевой и изнаночной стороны, совмещаем их. Это лучше делать на оконном стекле или на прозрачном столе с подсветкой. Обратите внимание! в этом случае необходимо отрезать бумажки с запасом, чем больше, тем лучше, но без фанатизма, вполне хватает 1-1,5 см. Скрепляем их степлером с 3-х сторон(клеем нельзя!), получаем конвертик, в который кладём плату и выравниваем её.

Самое интересное. Берём два кусочка текстолита (размер смотрим на рисунке), кладём их фольгированной стороной друг к другу, а между ними помещаем «конвертик» с платой, а края этого бутерброда закрепляем зажимами для бумаги, так чтобы листы текстолита не смещались друг относительно друга.

Примечание: для этих целей лучше выбирать текстолит потоньше, он будет быстрее прогреваться, и сможет деформироваться там, где это необходимо.

Теперь, берём утюг и спокойно прикладываем его к нашему бутерброду, и давим что есть силы, сначала с одной стороны, затем переворачиваем и давим с другой. Для лучшего эффекта рекомендую после первого надавливания совершить несколько круговых движений утюгом, чтобы быть уверенным, что бумага прижалась во всех местах. Гладить нужно не долго, обычно, не больше 1-3 минут на все дела, но точного времени вам никто не скажет, ведь это зависит от размеров платы, количества тонера. Главное не передержать, ведь в этом случае тонер может просто растечься, а если недодержать, то рисунок может полностью не перенестись. Практика, господа, практика!

Затем можно открыть бутерброд и убедиться, что бумага со всех сторон прилипла к текстолиту, т.е. нет пузырьков воздуха. И быстренько несём плату под проточную воду, и охлаждаем (холодной водой разумеется).

Примечание: Если вы использовали подложку от самоклеящейся бумаги, то она под водой зачатую сама отваливается от текстолита и плата спокойно выпадает из конверта. Если же вы использовали подложку от бархатной бумаги (более толстую), то с ней так не получиться. Берём ножницы и срезаем боковые стороны конверта, затем начитаем медленно, держась за краешек бумаги, под струёй воды, снимать бумагу. В результате на бумаге не должно остаться тонера, он весь будет на текстолите.

На данном этапе при возникновении дефектов можно поступить двумя способами. Если дефектов слишком много, лучше взять ацетон, смыть с текстолита тонер и попробовать ещё раз (предварительно повторив процесс очистки текстолита шкуркой).

Пример непоправимого дефекта (в данном случае, я начал сначала):

Если дефектов немного, то можно взять маркер для рисования печатных плат и дополнить изъяны.

Хороший вариант, есть небольшие прорехи в «массе», но их можно закрасить маркером:

Исправленные варианты. Хорошо заметны зелёные закрашенные области:

Отлично, это был самый технологически сложный этап, далее будет проще.

Теперь можно протравить плату, т.е. убрать лишнюю фольгу с текстолита. Суть травления такова: мы помещаем плату в раствор, разъедающий металл, при этом метал находящийся под тонером (под рисунком платы) остаётся невредимым, а тот, что вокруг убирается.

Скажу пару слов о растворе. Травить, на мой взгляд, лучше хлорным железом, оно не дорогое, раствор приготовить очень просто, да и в целом даёт хороший результат. Рецепт простой: 1 часть хлорного железа, 3 части воды и всё! Но встречаются и другие способы травления.

Примечание: добавлять нужно именно воду к железу, а не наоборот, так нужно!

Примечание: существует два вида хлорного железа (которые я встречал): безводное и 6-ти водное. Безводное, как ясно из названия, совершенно сухое, и в ёмкости, в которой оно продаётся всегда много пыли, это не беда. Но при добавлении воды активно растворятся, идёт сильная экзотермическая реакция (раствор нагревается), с выделением какого — то газа (скорее всего это хлор или хлороводород, ну всё одно — пакость редкостная), который НЕЛЬЗЯ ВДЫХАТЬ, рекомендую разводить на воздухе.

А вот 6-ти водное железо уже лучше. Это, по сути уже раствор, вода добавлена, получаются мокрые комочки, которые тоже нужно добавлять в воду, но такой бурной реакции уже нет, раствор нагревается, но не очень быстро и не очень сильно, зато всё безопасно и тихо (окна всё же нужно открыть).

Примечание: советы, которые я привожу здесь не являются единственно правильными, на многих форумах можно встретить людей у которых платы получаются и при другой концентрации, другим сортом хлорного железа и т.д. Я лишь постарался обобщить наиболее популярные советы и личный опыт. Так что, если эти методы не помогли, то попробуйте другой способ и у вас всё получиться!

Раствор приготовили? Отлично! Выбираем ёмкость. Для односторонних этот выбор прост, берём прозрачную (чтобы видеть процесс травления) пластиковую коробочку с крышкой, кладём на дно плату. Но с двусторонними платами всё не так просто. Необходимо, чтобы скорость травления с каждой стороны была примерно одинаковой, иначе может возникнуть ситуация, когда с одна сторона ещё не протравилась, а на другой уже растворяются дорожки. Чтобы этого не произошло, нужно располагать плату вертикально в ёмкости (чтобы она не лежала на дне), тогда раствор вокруг будет однородным и скорость травления будет примерно одинаковой. Следовательно, необходимо взять высокую ёмкость, чтобы плата поместилась в «полный рост». Лучше выбирать узкую прозрачную баночку, чтобы можно было наблюдать процесс травления.

Далее раствор необходимо нагревать (ставим на батарею), это увеличит скорость протекания реакции, и периодически встряхивать, чтобы обеспечивать равномерность травления и чтобы избежать появление осадка на плате.

Примечание: кто-то ставит в микроволновку и греет там, но я вам этого делать не рекомендую, т.к. на одном форуме прочёл, что после такого отравиться едой из этой микроволновки можно. Прямых доказательств нет, но лучше не рисковать!

Примечание: чтобы обеспечить равномерность травления нужно перемешивать раствор (встряхивать ёмкость), но существуют более технологичные способы. Можно присоединить к ёмкости генератор пузырьков (из аквариума) и тогда пузырьки будут перемешивать раствор. Я видел, как люди делают качающиеся ванночки для травления с сервоприводом и микроконтроллером, который осуществляет «взбалтывание» по специальному алгоритму! Здесь я не рассматриваю подробно каждый вариант, ведь в каждом есть свои нюансы и статья тогда бы очень затянулась. Я описал самый простой способ, который отлично подойдёт для первых плат.

Ждём, торопиться не нужно!

Понять, что процесс травления закончился очень просто: между чёрным тонером не останется никаких следов фольги. Когда это произойдёт, можно вынимать плату.

Далее несём её под воду и смываем остатки раствора. Берём спирт или ацетон и смываем тонер, под ним должны остаться дорожки из фольги. Отлично, всё ровно? Нигде нет «недотравленных» мест? Нигде нет «перетравленных» мест? Здорово! Можем двигаться дальше!

Примечание: при появлении дефектов на этом этапе производства ставит перед вами серьёзный выбор: выбросить брак и начать заново или попытаться исправить. Это зависит от того насколько серьёзные возникли дефекты и от того насколько высокие требования вы предъявляете к своей работе.

Следующий этап — лужение платы. Существует два основных способа. Первый — самый простой. Берём флюс для пайки (я использую ЛТИ-120, только не тот, который похож на канифольный лак, оставляющий жуткие пятна поле пайки, а на спиртовой основе, он значительно светлее), обильно смазываем им плату с одной стороны. Берём припой и паяльник с широким жалом и начинаем лудить плату, т.е. покрывать всю фольгу припоем.

Примечание: не стоит слишком долго держать паяльник на дорожках, т.к. текстолит бывает разного качества и от некоторого дорожки отваливаются очень легко, особенно тонкие. Будьте аккуратнее!

На плате в таком случае могут возникнуть «разводы» припоя или неприятные на вид бугорки, бороться с ними лучше при помощи оплётки для выпайки. В тех местах, где необходимо убрать лишний припой проводим ей, убирается весь лишний припой и остаётся ровная поверхность.

Примечание: можно сразу обернуть оплётку вокруг жала и лудить сразу с ней, так может получиться даже проще.

Способ хороший, но чтобы добиться эстетичного вида платы необходим некоторый опыт и сноровка.

Второй способ — посложнее. Вам понадобиться металлическая ёмкость, в которой вы сможете кипятить воду. Наливаем воду в ёмкость, добавляем пару ложек лимонной кислоты и ставим на газ, доводим до кипения. Припой нужно выбирать не простой, а с низкой температурой плавления, например сплав Розе (около 100 градусов по Цельсию). Бросаем несколько шариков на дно и видим, что они расплавились. Теперь бросаем плату на эти шарики, затем берём палочку (лучше деревянную, чтобы не обжечь руки), обматываем её ватой и начинаем тереть плату, разгонять припой по дорожкам, таким образом, можно добиться равномерного распределения припоя по всей плате.

Способ довольно хороший, но более затратный, и необходимо подобрать ёмкость, ведь вам придётся орудовать в ней инструментами. Лучше использовать что — нибудь с невысокими бортиками.

Примечание: вам придётся довольно долго проделывать эту операцию, поэтому лучше открыть окно. С опытом у вас должно получаться быстрее.

Примечание: многие не очень хорошо отзываются о сплаве Розе из — за его хрупкости, но для лужения плат данным способом он подходит очень хорошо.

Примечание: сам я этот способ недолюбливаю, потому что пытался использовать его, когда делал первую плату и хорошо помню, как было неудобно «варить» эту плату в консервной банке без инструментов….Оо это было ужасно! Но теперь…

Оба способа имеют свои достоинства и недостатки, выбор зависит только от вас и ваших возможностей, желания, умения.

Примечание: далее я рекомендую прозвонить плату мультиметром, чтобы убедиться, что нигде нет пересечения дорожек, которые не должны пересекаться, что нигде нет случайных «сопелек» или ещё какой неожиданности. В случае обнаружения проблемы, берём паяльник и убираем лишний припой, если не помогает, то используем канцелярский нож и аккуратно разъединяем необходимые места. Это может означать, что плата недотравилась в некоторых местах, но ничего страшного.

Для этого используем маленькую дрель и сверло. Сейчас продаются специальные свёрла для печатных плат с особой заточкой и особыми канавками на сверле. Сначала я использовал обычное сверло по металлу толщиной 0,6 мм, затем перешёл на специальное и результат очень хороший. Во первых, даже с моей бюджетной дрелью без проблем сверлится любой текстолит, практически без усилий. Сверло само «вгрызается» в него и тянет за собой инструмент. Во — вторых, оставляет аккуратное входное и выходное отверстие, без заусенцев, в отличие от стандартного сверла, которое буквально «рвёт» текстолит. В — третьих, это сверло почти не скользит, т.е. нужно только с первого раза попасть в нужное место и оно уже никуда не денется. Чудо, а не инструмент! Но и стоит оно немного дороже обычного сверла.

Примечание: чтобы «сразу попасть в нужное место» лучше использовать шило или специальный инструмент для кернения, только не делайте слишком глубокие зарубки, это может направить сверло не в ту сторону. Ещё: у этого сверла есть один недостаток — оно легко ломается, поэтому лучше использовать специальный станок, чтобы сверлить отверстия или держать дрель строго вертикально. Поверьте, очень легко ломается! Особенно, когда нужно просверлить отверстие в 0,3 мм или 0,2 мм, но это уже ювелирная работа.

Готово! Вот собственно и всё! Сквозные отверстия пропаиваем тонкими проводками и получаются аккуратные полусферы на плате, смотрится очень даже ничего. Теперь нужно только припаять все компоненты схемы и убедиться, что она работает, но это тема для других статей. А вот, что получилось у меня:

На этом всё. Ещё раз хочу подчеркнуть, что здесь я лишь постарался обобщить все материалы, которые мне удалось найти о ЛУТе, и свой опыт. Получилось немного затянуто, но в каждом деле есть много нюансов, которые необходимо учитывать, для достижения наилучшего результата. Последний совет, который я могу вам дать: нужно пробовать, пытаться делать платы, ведь мастерство приходит с опытом. И в конце ещё раз приведу эпиграф: «…и опыт — сын ОШИБОК трудных…»

Если остались вопросы, то можно оставлять их комментариях. Также буду благодарен за конструктивную критику.

В распоряжении имеется заводская макетная плата вот такого типа:

Она не нравится мне по двум причинам:

1) При монтаже деталей приходится постоянно вертеть туда-сюда, чтоб сначала поставить радиодеталь, а потом припаять проводник. На столе ведёт себя неустойчиво.

2) После демонтажа отверстия остаются залиты припоем, перед следующим использованием платы приходится их прочищать.

Поискав в интернете различные виды макетных плат, которые можно сделать своими руками и из доступных материалов, наткнулся на несколько интересных вариантов, один из которых решил повторить.

Вариант №1

Цитата с форума: «Я, например многие годы, использую вот такие самодельные макетные платы. Собраны из куска стеклотекстолита, в который наклёпаны медные штырьки. Такие штырьки можно либо купить на радиорынке, либо изготовить самому из медной проволоки диаметром 1,2-1,3 мм. Более тонкие штырьки слишком сильно гнутся, а более толстые забирают слишком много тепла при пайке. Эта «макетка» позволяет многократно использовать самые затрапезные радиоэлементы. Соединения лучше делать проводом во фторопластовой изоляции МГТФ. Тогда однажды изготовленных концов хватит на всю жизнь.»

Думаю, что такой вариант подойдёт мне больше всего. Но стеклотекстолита и готовых медных штырьков в наличии не имеется, так что сделаю немного по-другому.

Медную проволоку добыл из провода:

Зачистил изоляцию и при помощи нехитрого ограничителя наделал штырьков одинаковой длины:

Диаметр штырьков — 1 мм .

За основу платы взял фанеру толщиной 4 мм (чем толще, тем крепче будут держаться штырьки ):

Чтобы не мучиться с разметкой, скотчем наклеил на фанеру разлинованную бумагу:

И просверлил отверстия с шагом 10 мм сверлом диаметром 0.9 мм :

Получаем ровные ряды отверстий:

Теперь нужно забить штырьки в отверстия. Так как диаметр отверстия меньше диаметра штырька, соединение получится внатяг и штырь будет плотно зафиксирован в фанере.

При забивании штырьков под низ фанеры нужно подложить металлический лист. Штырьки забиваются лёгкими движениями, и когда звук изменится, значит, штырь достиг листа.

Чтобы плата не ёрзала, делаем ножки:

Приклеиваем:

Макетная плата готова!

Таким же методом можно сделать плату для поверхностного монтажа (фото из интернета, радиоприёмник):

Ниже для полноты картины я приведу несколько годных конструкций, найденных в интернете.

Вариант №2

В отрезок доски забиваются канцелярские кнопки с металлической головкой:

Осталось только залудить их. Омеднёные кнопки лудятся без проблем, а вот со стальными .

Печатная плата – это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

Технология ручного способа нанесения


дорожек печатной платы

Подготовка шаблона

Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощью любого клея, например ПВА или Момент.

Вырезание заготовки

Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

Сверление отверстий

Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

Нанесение топографического рисунка

Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги также нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.


После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.


Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием краску нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.


При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

Технология нанесения рисунка печатной платы


с помощью лазерного принтера

При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

После того, как файл с рисунком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей! Струйный принтер для этих целей не подходит, так как работает на другом принципе.

Подготовка бумажного шаблона для переноса рисунка на печатную плату

Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

Перенос рисунка с бумаги на стеклотекстолит

Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг недостаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей стопроцентный результат.

На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.


Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.


Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.


Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.


Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.


Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

Травление печатной платы

Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

Рецепты травильных растворов

В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

Наименование раствора Состав Количество Технология приготовления Достоинства Недостатки
Перекись водорода плюс лимонная кислота Перекись водорода (H 2 O 2) 100 мл В 3% растворе перекиси водорода растворить лимонную кислоту и поваренную соль Доступность компонентов, высокая скорость травления, безопасность Не хранится
Лимонная кислота (C 6 H 8 O 7) 30 г
Поваренная соль (NaCl) 5 г
Водный раствор хлорного железа Вода (H 2 O) 300 мл В теплой воде растворить хлорное железо Достаточная скорость травления, повторное использование Невысокая доступность хлорного железа
Хлорное железо (FeCl 3) 100 г
Перекись водорода плюс соляная кислота Перекись водорода (H 2 O 2) 200 мл В 3% раствор перекиси водорода влить 10% соляную кислоту Высокая скорость травления, повторное использование Требуется высокая аккуратность
Соляная кислота (HCl) 200 мл
Водный раствор медного купороса Вода (H 2 O) 500 мл В горячей воде (50-80°С) растворить поваренную соль, а затем медный купорос Доступность компонентов Ядовитость медного купороса и медленное травление, до 4 часов
Медный купорос (CuSO 4) 50 г
Поваренная соль (NaCl) 100 г

Травить печатные платы в металлической посуде не допускается . Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

Травильный раствор из перекиси водорода и лимонной кислоты

Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.


Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

Травильный раствор на основе хлорного железа

Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.


Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

Травильный раствор на основе перекиси водорода и соляной кислоты

Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

Травильный раствор на основе медного купороса

Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного раствора на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

Технология травления печатных плат

Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.


Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.


После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

Подготовка печатной платы к монтажу радиодеталей

Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.


Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектрическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.


После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяют канифоль.

На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.


При изготовлении печатных плат дома, самый простой и распространенный метод, это метод ЛУТ.

Этот способ не лишен недостатков. Если тонер нагреть слабо, то он не прилипнет к фольге печатной платы, сильно нагреть- он смажется. Надо подбирать качество печати, если тонера будет много – он размажется, дорожки, при маленьких промежутках, могут слипнуться друг с другом. Плохо прогреть напечатанную плату, и часть дорожек не отпечатается, особенно это часто случается в углах печатных плат.

Я расскажу вам о способе перевода распечатанного рисунка на фольгу без нагрева. Рисунок не будет смазываться, тонер с бумаги переносится весь. Для этого понадобится два дешевых химических компонента: спирт и ацетон.

Вместо ацетона можно использовать любое другое вещество, которое хорошо растворяет тонер.

Спирт не реагирует с тонером, это знает каждый, кто пытался оттереть им печатную плату после травления, но он быстро улетучивается. Он нужен для того, чтобы разбавить ацетон.

Ацетон отлично растворяет тонер и тоже быстро испаряется. Если попытаться использовать его в чистом виде- он смажет ваш рисунок, как на фото.

На печатной плате получится какая-то размазня.

В каких пропорциях смешивать ацетон и спирт?

Понадобится три части ацетона и восемь частей спирта. Все это надо перемешать и залить в какую-нибудь емкость с плотной крышкой. Важно, чтобы емкость не растворялась ацетоном.

Как пользоваться смесью?
Наберите не много получившейся смеси в шприц,

Нанесите ее на предварительно зачищенную от окислов и хорошо обезжиренную (это важно), будущую печатную плату (не на распечатку). После этого положите на нее вашу распечатку. Особо можно не торопиться, смесь не выветривается моментально. Слегка нажмите на бумагу, чтобы она полностью прилегла к плате и пропиталась раствором,

Подождите 10-15 сек., вы увидите, когда бумага пропитается,

После этого прижмите бумагу сильно, прижимайте бумагу строго перпендикулярно, чтобы она не сдвинулась. Подождите еще 10-20 сек. За это время тонер вступит в реакцию с ацетоном, станет липким и приклеится к плате. Бумажными салфетками промокните остатки жидкости, подождите, пока бумага высохнет, после этого опустите плату в воду, чтобы бумага намокла, и отклейте ее. Весь тонер останется на плате, а бумага будет чистая. После этого промойте плату от остатков ацетона. Все. Можно травить печатную плату.
На фото, я снял бумагу не размачивая ее в воде и тонер местами остался.

Изготовление печатной платы в домашних условиях

Исходя из геометрических размеров топологии печатной платы вырезаем кусок стеклотекстолита или гетинакса соответствующих размеров. Все торцы платы обрабатываем (шлифуем) крупным напильником, после этого каждую грань с обеих сторон обрабатываем мелким напильником — в народе это называется «снять фазку». Переносим нашу топологию на кальку несколько больших размеров такую, чтобы нам хватило ее обернуть наш кусок стеклотекстолита. Берем керн (я использовал дюбель) и керним отверстия. Далее, снимаем кальку, берем дрель и сверло диаметром 0.8мм (для отверстий под обычные радиоэлементы), 0.6мм (для отверстий под выводы микросхем) и сверлим. После этого берем сверло диаметром 2…3мм и зенкуем отверстия с противоположной стороны (со стороны установки радиоэлементов).

Если наша печатная плата двухсторонняя, то зенкуем только незадействованные отверстия. Закончив с зенкованием, шлифуем нашу будущую печатную плату мелкой наждачной бумагой с обеих сторон. Прижимаем наждачку не сильно, т.к. прикладывая большие усилия мы уменьшаем толщину слоя фольги, и, как следствие, толшину будущих проводников (дорожек) на плате. Далее, простым карандашом объединяем отверстия с обеих сторон сторон (если плата двухсторонняя) согласно нашей разработанной топологии. А сейчас самый ответственный момент — нанесение рисунка. Это можно делать самымми разными способами. До недавнего времени я это делал при помощи стеклянного рейсфедера — это стеклянная трубка. Они продаются в картонной упаковке по несколько штук различного диаметра. Но, наверное, они стали дефицитом и в продаже я их так и не нашел. Поэтому я воспользовался другим методом. Идея метода вот в чем.

Берем иглу от медицинского шприца и кусачками откусываем под прямым углом так, чтобы осталось примерно 25% всей длины иглы. Окончание иглы шлифуем наждачкой. Теперь берем нитрокраску/быстросохнущую эмаль/битумный лак (опционально) и шприцем через иглу втягиваем ее. Старайтесь набирать неполный шприц, т.к. краска в зависимости от высоты столбика краски в шприце будет растекаться по поверхности стеклотекстолита. Наклоняем шприц так, чтобы входное отверстие было вверху и вынимаем поршень. Теперь аккуратно наносим рисунок и даем ему высохнуть. После того как краска высохла травим плату. Я это делаю в растворе хлорного железа FeCl3. Время травления зависит от вытравливаемой площади, геометрических размеров печатной платы, концентрации раствора и его температуры. Если раствор подогреть до 40-50 град.Цельсия, то время травления сокращается примерно в 1.5-2 раза. После того как плата вытравлена промываем ее под проточной водой, вытираем насухо и растворителем «Р12» удаляем краску с проводников. Покрываем печатную плату тонким слоем флюса (я использую спирт с растворенной в нем канифолью) и лудим печатные проводники. После этого остатки флюса с поверхности печатной платы удаляем спиртом. Печатная плата готова для монтажа радиоэлементов.

Трудно, конечно, от руки рисовать близкорасположенные дорожки (особенно когда краска растекается) и на помощь приходит «метод утюга». В сети достаточно часто встречаются описания этого метода. Здесь я привожу процедуру — как это делал я. Реализация «метода утюга» состоит в следующем:
1. Делаем рисунок будущей печатной платы на мелованной бумаге в зеркале;
2. К обработанной поверхности текстолита припекаем наш рисунок;
3. Кладем в горячую воду тесктолит с пришкваренным рисунком;
4. Ошметки бумаги после размокания удаляем;
5. Далее травим как обычную печатную плату.
А теперь об этом и другом подробнее…

1. Рисование: можно воспользоваться специальными прикладными программами для получения топологии печ.платы (например Eagle). Я воспользовался CorelDraw (да, рисовать я люблю). Нарисованную топологию печ.платы отображаем зеркально и печатаем на мелованной бумаге. Меловка должна быть как можно тоньше (на толстой ничего не получится — тоннер не пришкварится как следует). Печатать надо на принтере типа HP4L/5L/6L. Печатать рекомендуется именно на этих принтерах потому, что (насколько я знаю) принтеры НР после 6L не дают черного цвета, а дают темно-серый (HP после 6L не подходят для вывода кальки в типографском деле так как там нужен чисто черный цвет, а не темно-серый). В НР это просекли и убрали возможность печати в чистом черном цвете, т.к. был малый спрос на принтеры, которые предназначены как раз для типографских работ). Сегодня, когда 2010 год подходит к концу, линейки принтеров производители обновляют ежегодно, например НР. И, конечно, мы уже можем выполнять печать на мелованной бумаге на более новых моделях принтеров. С таким же успехом как и НР5L, 6L мы можем использовать HPLJ1018/1020/1022/2200/2300. Именно на этих принтерах я проводил опытную печать на меловке — проблем нет, все ОКЪ. А вот HP2420/3005 слегка разочаровали — размазывают рисунок. Происходит это из-за того, что скорость HP2400 составляет не много-не мало — 28 страниц в минуту, у HP3005 скорость еще выше. И если на обычной бумаге плотностью 80 все печатается без проблем, то на меловке кое-что размазывается в силу высокой скорости движения страницы бумаги.
Печатать надо с выключенным режимом экономии тоннера и качество установите потемнее (максимально).
До и после печати лист меловки руками не трогать. Никакого жира не допускать!

2. Пришкваривание: вырезаем текстолит необходимого размера; мелкой наждачкой зачищаем поверхность текстолита в различных направлениях без прижима, задача — просто сделать мелкие царапины на поверхности текстолита, чтобы тоннеру было за что зацепиться; обезжириваем растворителем (например, Р12), а лучше спиртом — не оставляет разводов на поверхности; лист меловки с отпечатанным рисунком (топологией) нашей печ.платы кладем тоннером вниз и ставим наверх утюг на 2-3 минуты. Если размеры печатной платы велики, то вырезать рисунк нашей будущей печатной платы надо с запасом по всем сторонам, чтобы плотно завернуть излишки бумаги на обратную сторону текстолита для того, чтобы избежать усадки шаблона с нанесенным рисунком, и утюгом надо припекать меловку сначала по всей площади поверхности платы (меловка дает усадку — она при нагревании стягивается и может произойти искривление рисунка проводников), а потом по 30-40 секунд прогревать по участкам. Если нет возможности вырезать шаблон для припекания по размерам больше, чем печатная плата — можно зафиксировать края шаблона скотчем иил малярной лентой и приклеиванием их на обратной стороне будущей печатной платы. Далее, берем утюг и методично, умеренно прижимая утюг, пришквариваем каждую дорожку. Главное — не переусердствовать, но и недожать, т.к. в последнем случае произойдет подтравливание слоя тоннера и разрыв токоведущего проводника (дорожки). Если переусердствовать — тоннер расплывется по сторонам и будет некрасиво (читай — надо будет переделывать). Чем тоньше дорожка — тем лучше она получится. А вот полигоны получаются не очень хорошо, и я их всегда покрываю поверх лаком для ногтей, самым дешевым и без блесток.
Немного фото в подкрепление текста

Кусок текстолита вырезан. Напильник на фото — для снятия фазки. Наждачка не крупная, без прижима круговыми движениями елозим наждачкой по текстолиту, оставляя за собой мелкие «царапины».

Клей, оставленный скотчем после припекания шаблона легко удаляется ацетоном, растворителем, спиртом, да и просто скатывается мякишем пальца с приложением незначительных усилий. В процессе припекания участков, на которые попал приклееный скотч и по которым следует пройтись утюжком, накрываем кусками той же мелованной бумаги. Маленько геморно, согласен, поэтому всегда желательно печатать шаблон так, чтобы впоследствии вы могли его вырезать с запасом по периметру и плотно завернуть излишки бумаги на обратную сторону платы для фиксации (чтобы не морочиться со скотчами всякими).

3. Отмачивание: помещаем в горячую воду тесктолит с пришкваренным листочком меловки и ждем пока отмокнет. Обычно в описаниях метода ЛУТ советуют дать остыть нашей будущей печатной плате с пришкваренным рисунком чтобы затем поместить его в холодную воду для отмокания. Я так сделал пару раз — разницы никакой с тем, что я всегда кладу горячую платку с пришкваренным рисунком в горячую воду. В воде меловка начинает расслаиваться (обычно на три слоя) и остается держаться только верхний слой с рисунком. Когда бумага хорошо размокла (20-35 минут) достаем наш текстолит и остальные лохмотья скатываем подушечкой пальца. На своих печ.платах я всегда делаю на рисунках отверстия под р/детали и после размокания меловки (если ее надоразмочить) иногда (всегда, но не все) процарапываю иголочкой те отверстия, которые остались закрытыми слоем меловки. Эти отверстия тоже травятся, что избавляет от кернения, а позволяет сверлить сразу.

Хорошо пришкваренный тоннер оторвать пальцем весьма тяжело, но и аккуратность при этом не повредит.

На фото хорошо видны белые фрагменты, которые следует удалить иголкой, а так же убрать белые пятачки из будущих отверстий. Проверка рисунка на которыши — и наша плата готова к травлению.

4. Далее травим как обычную печ.плату. Я это делаю в растворе хлорного железа FeCl3+6h3O (см.метод №1). Дорожки шириной 0.8мм и больше получаются без проблем. Дорожки меньшей ширины получаются еще лучше при условии наличия мелованной качественной бумаги. На плате mp3 плеера под VS1001 рисунок платы содержит дорожки шириной 0.2мм с зазором между дорожками 0.35мм.

При надлежащей аккуратности можно изготовить и двухстороннюю печаьную плату этим же методом. Как? Очень просто. Делаем все по пунктам 1 и 2. Далее, с той стороны, куда шаблон с рисунком уже припечен, сверлим два отверстия по диаганали платы. В шаблоне, который будет помещен на вторую сторону просто прокалываем иголкой эти же отверстия — т.н. реперные отверстия, их следует предусмотреть до печати шаблонов. Я же использую сквозные отверстия в плате, по которым протекают сигналы сообразно схеме, т.е. специально реперные отверстия я не предусматриваю, а пользую те сквозные, что есть на плате. Совмещаем шаблон по отверстиям, фиксируем, загибаем лишнюю бумагу на обратную сторону платы и убеждаемся, что наш шаблон не сместилсяи припекаем наш шаблон. Далее, выполняем пункты 3 и 4. Пример: плата регулятора громкости и темброблок Матюшкина на этой страничке — это не самые сложные платы, которые я делал двухсторонние. Сделал пару плат для ROM-Disk’a для компьютера ZXM-Phoenix, они есть на сайте — на страничке про ZXM-Phoenix.


Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Андреев С.

В домашних условиях можно изготавливать печатные платы. по качеству практически ничем не уступающие заводскому изготовлению. Соблюдая определённый порядок действий, Вы сами сможете повторить это для ваших самоделок.

Сначала необходимо подготовить рисунок печатных дорожек. Как развести печатную плату здесь обсуждаться не будет, предположим что рисунок уже есть, взят из журнала, интернета, или нарисован вами лично или при помощи специальной программы. Подготовка рисунка зависит от того каким способом предполагается нанести рисунок печатных дорожек на заготовку. Сейчас наиболее популярны три способа, — ручное рисование с помощью несмываемого маркера, способ «лазерного утюга» и фотоэкспонирование на фоторезист.

Первый способ

Первый способ годится для несложных плат. Здесь конечным пунктом подготовки рисунка должно быть изображение на бумаге в масштабе 1:1, вид со стороны дорожек. Хорошо если уже есть бумажное изображение 1:1, например, в журнале «Радиоконструктор» в основном все платы 1:1. Но в других изданиях и особенно в интернете бывает не все так гладко.

Если есть бумажное изображение в другом масштабе его нужно соответственно увеличить или уменьшить, например, с помощью копирования на ксероксе с масштабированием. Либо отсканировать в компьютер в графический файл и в каком-нибудь графическом редакторе (например, в Adobe Photoshop) привести размеры к 1:1 и распечатать на принтере. Это же касается и рисунков плат, полученных из интернета.

Итак, бумажный рисунок 1:1 вид со стороны дорожек есть. Берем заготовку из фольгированного стеклотекстолита, немного зашкуриваем фольгу «нулевкой», накладываем на заготовку бумажный рисунок, прикрепляем его чтобы не двигался, например, скотч-лентой. И шилом или метчиком прокалываем бумагу в точках где должны быть отверстия, причем так чтобы остался отчетливо видный, но неглубокий след на фольге.

Следующий этап, — снимаем бумагу с заготовки. В отмеченных местах сверлим отверстия необходимого диаметра. Затем, глядя на рисунок дорожек, рисуем несмываемым маркером печатные дорожки и монтажные площадки. Рисовать начинаем с монтажных площадок, а потом соединяем их линиями. Там где нужны толстые линии проводим маркером несколько раз. Или рисуем контур толстой линии, а потом плотно закрашиваем внутри. Травление рассмотрим позже.

Второй способ

Второй способ радиолюбители обозвали «лазерным утюгом». Способ популярный, но весьма капризный. Необходимые инструменты, — лазерный принтер со свежим картриджем (заправленный картридж, по моему опыту, вообще не годится для этого дела), утюг бытовой обычный, весьма хитрая бумага.

Итак, подготовка рисунка. Рисунок должен быть черным (без полутонов, цвета), в масштабе 1:1, и более того, он должен быть в зеркальном изображении. Всего этого можно добиться обработкой рисунка на ПК в каком-нибудь графическом редакторе. Выше указанный Adobe Photoshop вполне сгодится, хотя даже простейшая программа Paint из стандартного набора Windows позволяет сделать зеркальное отображение.

Результатом подготовки рисунка должен быть графический файл с изображением в масштабе 1:1, черно-белый, без полутонов и цвета, который можно распечатать на лазерном принтере.

Другой вопрос, важный и тонкий, — о бумаге. Бумага должна быть плотная и в тоже время тонкая, так называемая, мелованная (обычная «для ксерокса» хороших результатов не дает). Где её взять? Вот это главный вопрос. В продаже она бывает только толстая — для фотографий. А нам нужна тонкая. Поищите в почтовом ящике! Очень многие рекламные буклеты сделаны именно на такой бумаге, — тонкая, гладкая, глянцевая. На наличие цветных картинок внимания не обращайте, — нам они никак не помешают. Впрочем, нет, если печать сделана некачественно, то есть, картинки пачкают пальцы, — такая рекламная продукция нам не подойдет.

Дальше печатаем свой файл на этой бумаге и смотрим что получилось. Как я уже сказал выше, принтер должен быть со свежим картриджем (и барабаном, если барабан отдельно от картриджа). В установках притера нужно выбрать режим печати с наибольшей плотности отпечатка, в разных принтерах этот режим называется по разному, например, «Яркость», «Dark», «Контрастность». И никаких экономичных или черновых (в смысле, «черновик») режимов.

Все это необходимо так как нужен плотный и равномерный рисунок, с дорожками изображенными достаточно толстым слоем тонера без прерываний, светлых полос, которые могут быть при работе изношенного барабана картриджа. В противном случае рисунок будет неравномерным по толщине тонера и это приведет к тому что на готовой плате в этих местах будут прерывания дорожек.

Печатаем рисунок, вырезаем ножницами так чтобы было немного по краям лишнего, накладываем рисунок на заготовку тонером к фольге, а лишнее заворачиваем под плату так чтобы эти части были прижаты платой лежащей на столе и не давали рисунку перемещаться. Берем обычный утюг без отпаривания разогреваем его до максимальной температуры. Плавно приглаживаем, не допуская смещений рисунка.

Не переусердствуйте, так как от излишнего давления тонер размажется и некоторые дорожки сольются. Плохо обработанные кромки заготовки также не дадут хорошо пригладить тонер к заготовке.

В общем, суть процесса в том, что тонер лазерного принтера плавится и при расплавлении прилипает к фольге. Теперь ждем пока заготовка остывает. Как остынет кладем минут на 10-15 в посуду с теплой водой. Мелованная бумага размягчается и начинает отставать от платы. Если бумага не отстает, аккуратно пытаемся скатать бумагу пальцами рук под струей воды.

На заготовке будет видна разводка покрытая тонким слоем лохматой бумаги. Сильно стараться скатать всю бумагу не нужно, так как можно таким усердием содрать и тюнер с фольги. Важно чтобы лохмотья бумаги не висели, а между дорожками бумаги не должно быть вообще.

Третий способ

Третий способ, — фотоэкспонирование на слой фоторезиста. Фоторезист продается в магазинах радиодеталей. Обычно прилагается инструкция. Следуя этой инструкции нужно нанести фоторезист на заготовку, и когда он будет готов проэкспонировать на него рисунок разводки платы. Затем обработать специальным раствором — проявителем. Освещенные участки смоются, а на неосвещенных останется пленка.

Рисунок должен быть подготовлен так же как и для «лазерного утюга», но печатать нужно на прозрачной пленке для принтера. Эту пленку накладывают на обработанную фоторезистом заготовку (тонером к заготовке) и экспонируют согласно инструкции. Данный способ сложен, требует наличия фоторезиста, проявляющего раствора и строго соблюдения инструкции, но он позволяет получить разводку практически заводского качества.

К тому же, принтер не обязательно должен быть лазерным, — подойдет и струйный, при условии что печатать будете на прозрачной пленке для струйных принтеров.Экспонируя пленку всегда нужно накладывать на заготовку стороной на которое тонер, прижимать стеклом для ровности прилегания. Если прилегание будет неплотным, или положите пленку другой стороной изображение получится некачественным так как дорожки расплывутся из-за нарушения фокуса.

Травление печатной платы

Теперь о травлении. Несмотря на множество альтернативных способов травления наиболее эффективно старое доброе «хлорное железо». Это раньше его было не достать, а сейчас продается в баночках практически в любом магазине радиодеталей.

Нужно сделать раствор хлорного железа, на баночке обычно есть инструкция сколько содержимого баночки на сколько воды. Практически получается на стакан воды четыре чайные ложки с горкой порошка. Хорошенько перемешиваем. При этом может происходить сильное тепловыделение и даже вскипание на поверхности и произойти разбрызгиванием, так что действуйте осторожно.

Травить удобнее всего в ванночке для фотопечати, но можно и в обычной керамической тарелке (в металлической миске нельзя ни в коем случае!). Плата должна быть расположена дорожками вниз и находиться в подвешенном состоянии. Я просто кладу в тарелку или ванночку четыре малениких специально подготовленных с помощью напильника осколочка обычного строительного кирпича, так чтобы плата лежала уголками на них.

Теперь остается только налить раствор в эту емкость и аккуратно положить плату на эти подпорки. Некоторые предпочитают класть плату на поверхность раствора так чтобы её удерживало поверхностное натяжение воды, но мне такой способ не нравится потому что плата тяжелее воды и при любом даже незначительном сотрясении потонет.

В зависимости от концентрации и температуры раствора стравливание занимает от 10 мин до 1 часа. Для ускорения процесса травления можно создать вибрацию, например, рядом на стол положить работающий электромоторчик. А подогревать раствор можно обычной лампой накаливания (поставив ванночку под настольную лампу).

Необходимо отметить, что остатки мела (от мелованной бумаги) на тонере вступают в реакцию с раствором хлорного железа, образуются пузырьки, которые препятствуют травлению. В таком случае нужно периодически вынимать плату и промывать водой.

Кроме наиболее удобного и эффективного по моему мнению способа травления в растворе хлорного железа существуют и другие варианты. Например, травление в азотной кислоте. Травление происходит очень быстро, и с выделением теплоты. Раствор азотной кислоты должен быть концентрацией не более 20%. После травления, чтобы нейтрализовать кислоту, необходимо промывать плату раствором питьевой соды.

Способ дает быстрое травление, но имеет и много недостатков. Во-первых, если заготовку немного передержать могут быть сильные подтравы дорожек. А во-вторых, и это самое важное, способ очень опасный для здоровья. Кроме того что сама азотная кислота может вызвать химические ожоги при попадании на кожу, так еще и при травлении выделяет ядовитый газ — окись азота. Так что данный способ я очень не рекомендую.

Еще один способ — травление в растворе смеси медного купороса и поваренной соли. Данный способ активно применялся в «до перестроечные времена», когда хлорное железо, как и многое другое, отсутствовало в свободной продаже, а вот удобрения для огорода были относительно доступны.

Последовательность приготовления раствора такова, — сначала наливаете в ванночку из пластмассы или стекла, керамики воду. Затем насыпаете поваренную соль из расчета две столовые ложки на стакан воды. Размешиваете неметаллической палочкой до полного растворения соли, и добавляете медный купорос из расчета — одна столовая ложка на стакан воды. Снова размешиваете. Погружаете в раствор плату.

Фактически травление происходит в поваренной соли, а медный купорос работает как катализатор. Главный недостаток такого способа, — очень длительное травление, которое может быть от нескольких часов и доходить до суток. Немного ускорить процесс можно подогревая раствор до 60-70°С. Часто оказывается что одной порции недостаточно на всю плату и раствор приходится выливать и приготовлять снова и снова. Этот способ по всем параметрам уступает травлению в хлорном железе, и его можно рекомендовать только если хлорное железо приобрести невозможно.

Травление в электролите для автомобильных аккумуляторов. Электролит стандартной плотности нужно разбавить водой в полтора раза. Затем добавляют 5-6 таблеток перекиси водорода. Травление происходит по скорости примерно так же как в растворе хлорного железа, но присутствуют все те же минусы, что и при травлении в азотной кислоте, так как электролит представляет собой водный раствор серной кислоты. Попадание на кожу приводит к ожогам, в процессе травления выделяется ядовитый газ.

После травления нужно удалить краску, фоторезист или тонер с поверхности печатных дорожек. Рисунок маркером легко удаляется практически любым растворителем для красок, или спиртом, бензином, одеколоном. Фоторезист можно удалить уайт-спиртом или ацетоном. А вот тонер самый стойкий к химии материал. Его только счищать механически. При этом нужно не повредить сами дорожки.

Очищенную от краски (тонера, фоторезиста) заготовку нужно промыть водой, просушить и перейти к сверлению отверстий. Диаметр сверла зависит от диаметра нужного отверстия. Сверла — для металла.

Сверить мне лично удобнее всего компактной аккумуляторной дрелью-шуруповертом. При этом плату я располагаю вертикально, привинтив её шурупами к деревянному бруску, закрепленному в тисках. Дрель перемещаю горизонтально опираясь рукой о стол. Но на маленьком сверлильном станке конечно будет лучше. Многие пользуются миниатюрными бурами для гравировки, но у меня такого оборудования нет.

Кстати, питать дрель-шуруповерт можно и от лабораторного источника питания, предварительно сняв аккумулятор, подавая напряжение прямо на контакты («крокодилами»). Это удобно тем что без аккумулятора дрель значительно легче, ну, плюс аккумулятор не разряжается или можно пользоваться инструментом с неисправным аккумулятором.

Ну вот плата и готова.

Многие говорят, что сделать свою первую печатную плату очень сложно, но на самом деле это очень просто.

Сейчас я расскажу парочку известных способов, как изготовить печатную плату в домашних условиях.

Для начала коротенький план как изготавливается печатная плата:

1.Подготовка к изготовлению
2.Рисуются токопроводящие дорожки
2.1Рисуем лаком
2.2Рисуем маркером или нитрокраской
2.3Лазерная утюжка
2.4Печать с пленочным фоторезистом
3.Травление платы
3.1Травление хлорным железом
3.2Травление медным купоросом с поваренной солью
4.Лужение оловом
5.Сверление

1. Подготовка к изготовлению печатной платы

Для начала нам понадобится лист фольгированного текстолита, ножницы по металлу или ножовка по металлу, обычная терка для карандашей и ацетон.

Аккуратно вырезаем необходимый кусочек фольгированного текстолита. Затем необходимо зачистить аккуратно наш текстолит, с медной стороны, теркой для карандаша до блеска, потом протереть нашу заготовку ацетоном (это сделано для обезжиривания).


Рис 1. Вот моя заготовка

Все готово, теперь не прикасайтесь до блестящей стороны, а то опять придется обезжиривать.

2. Рисуем токопроводящие дорожки

Это дорожки, по которым будет проводится ток.

2.1 Рисуем дорожки лаком.

Этот способ самый давний и саамы простой. Нам понадобится самый простой лак для ногтей.

Аккуратненько рисуем лаком для ногтей дорожки токопроводящие дорожки. Будьте внимательны, поскольку лак иногда расплывается и дорожки сливаются. Даем лаку высохнуть. Вот и все.


Рис 2. Дорожки, рисованные лаком

2.2 Рисуем дорожки нитрокраской или маркером

Этот способ ничем не отличается от предыдущего, только рисуется все намного проще и быстрее


Рис 3. Дорожки, рисованные нитрокраской

2.3 Лазерная утюжка

Лазерная утюжка один из самых распространенных способов изготавливать печатные платы. Способ не трудоемок и занимает мало времени. Я лично не пробовал этот способ, но многие знакомые используют его с огромным успехом

Для начала нам необходимо распечатать на лазерном принтере чертеж нашей печатной платы. Если нет лазерного принтера, можно напечатать на струйном, а затем наделать копий на ксероксе Для составления чертежей я использую программу Sprint-Layout 4.0. Только при печати будьте внимательны с использованием зеркала, многие не раз убивали платы таким способом.

Печатать мы будем на каком-нибудь старом ненужном журнале с глянцевой бумагой. Перед печатью, настройте ваш принтер на максимальный расход тонера, это избавит от многих проблем.


Рис 4. Печать чертежа на глянцевой журнальной бумаге

Теперь аккуратненько вырезаем наш чертеж в виде конверта.


Рис 5. Конверт со схемой

Теперь вкладываем нашу заготовку в конверт и аккуратно заклеиваем ее сзади скотчем. Заклеиваем так, что бы текстолит ни шевелился в конверте


Рис 6. Готовый конверт

Теперь утюжим конверт. Стараемся не пропустить ни одного миллиметра. От этого зависит качество платы


Рис 7. Утюжка платы

Когда утюжка будет закончена, аккуратно ложем конверт в посуду с теплой водой


Рис 8. Размачиваем конверт

Когда конверт размок, скатываем бумагу без резких движений, что бы ни повредить тонер дорожек. Если есть дефекты, возьмите маркер для дисков cd или dvd, и поправьте дорожки.


Рис 9. Почти готовая плата

2.4 Изготовление печатной платы с помощью пленочного фоторезиста

Как и в предыдущем способе, изготавливаем чертеж с помощью программки Sprint-Layout 4.0 и нажимаем печать. Печатать мы будем на специальной пленке для печати на струйных принтерах. Поэтому настраиваем печать: Снимаем стороны ф1, м1, м2; В опциях ставим галочки Негатив и Рамка.


Рис 10. Настройка печати

Настраиваем принтер на черно белую печать и в настройке цветов выставляем максимальную интенсивность.


Рис 11. Настройка принтера

Печатаем на матовой стороне. Эта сторона рабочая, определить её можно по прилипанию её к пальцам.

После печати, наш шаблон ложем сохнуть.


Рис 12. Сушим наш шаблон

Теперь отрезаем нужный нам кусочек пленки фоторезиста


Рис 13. Пленка фоторезиста

Аккуратно снимаем защитную пленку (она матовая), приклеиваем его к нашей заготовке текстолита


Рис 14. Клеим к текстолиту фоторезист

Клеить нужно аккуратно, и помните, чем лучше вы прижмете фоторезист, тем качественней будут дорожки на плате. Вот примерно, что должно получится.


Рис 15. Фоторезист на текстолите

Теперь с пленки, на которой мы печатали, вырезаем наш чертеж и прикладываем его на наш фоторезист с текстолитом. Не перепутайте стороны, а то получится зеркало. И накрываем стеклом


Рис 16. Прикладываем пленку с чертежом и накрываем стеклом

Теперь берем ультрафиолетовую лампу и засвечиваем наши дорожки. Для каждой лампы, свои параметры для проявления. Поэтому расстояние до платы и время свечения выбирайте сами


Рис 17. Засвечиваем дорожки ультрафиолетовой лампой

Когда засветились дорожки, берем небольшую пластмассовую посуду делаем раствор 250 грамм воды ложка соды и опускаем туда нашу плату уже без шаблона нашей платы и второй прозрачной пленки фоторезиста.


Рис 18. Ложем плату в содовый раствор

Секунд через 30, проявляется наша печать дорожек. Когда закончится растворение фоторезиста, получится наша плата, которую и хотели. Промываем тщательно под струей воды. Все готово


Рис 19. Готовая плата

3. Травление новой печатной платы. Травление – это способ убрать лишнюю медь с текстолита.

Для травления используют специальные растворы, которые делаются в пластмассовой посуде.

После изготовление раствора, туда опускается печатная плата и травится в течении определенного времени. Ускорить время травления можно, поддерживая температуру раствора в районе 50-60 градусов и постоянном перемешивании.

Не забывайте использовать резиновые перчатки при работе, а затем хорошо мыть руки с мылом.

После протравки платы, нужно хорошо промыть плату под водой и снять остатки лака (краски, фоторезиста) обычным ацетоном или жидкостью для снятия лака.

Теперь немного о растворах

3.1 Травление хлорным железом

Один из самых известных способов травления. Для травления используется хлорное железо и вода с отношением 1:4. Где 1 это хлорное железо, 4 – вода.

Готовится просто: в посуду насыпается нужное количество хлорированного железа и заливается теплой водой. Раствор должен получится зеленого цвета.

Время травления платы размером 3х4 сантиметра, в районе 15 мин

Достать можно хлорное железо на рынке или в магазинах радиоэлектроники.

3.2 Травление медным купоросом

Этот способ не так распространен, как предыдущий, но тоже встречается часто. Я лично пользуюсь этим способом. Этот способ намного дешевле предыдущего, да и достать компоненты проще.

В посуду засыпаем 3 ложки столовой поваренной соли, 1 ложку медного купороса и заливаем водой 250 грамм температурой 70 градусов. Если все правильно, раствор должен стать бирюзовым, а чуть погодя зеленым. Для ускорения процесса надо перемешивать раствор.

Время травления платы размером 3х4 сантиметра, в районе одного часа

Достать медный купорос можно в магазинах сельхоз продукции. Медный купорос — это удобрение синего цвета. Имеет форму кристального порошка. Устройство защиты АКБ от полной разрядки

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

Радиолюбительская технология изготовления печатных плат в домашних условиях состоит из нескольких этапов.

    Нанесение рисунка.

    Раствор для травления.

    Травление.

  1. Нанесение рисунка при помощи лазерного принтера.

Подготовка чертежей печатной платы.

Вручную удобнее всего выполнять чертеж печатной платы в масштабе 1:1 на бумаге от самописцев (имеет клетку со стороной 2.5 мм, в «шаге» микросхем), если таковой нет, то можно «отксерить» школьную бумагу «в клеточку» с уменьшением в 2 раза, в самом крайнем случае можно использовать обычную миллиметровку. Дорожки со стороны пайки нужно рисовать сплошными линиями, а дорожки со стороны деталей (в случае двухстороннего монтажа) рисовать пунктирными линиями. Необходимо отметить, что располагаемые элементы должны быть в зеркальном отражении. Центры ножек элементов отмечаются точками, вокруг которых необходимо нарисовать паечную площадку. Для последующих действий, очень важно, какого размера Вы выбираете установочные площадки для элементов (обидно, когда при рисовании платы «в живую» или дорожка между площадками не проходит, или после пайки элементы выпадают вместе с площадками). Ширину дорожек следует выбирать исходя из того, чем вы будете рисовать плату, при использовании стеклянных рейсфедеров примерно 1.5 мм. После того как рисунок готов, нужно приложить чертеж к светящейся поверхости (например стекло окна) обратной стороной к себе и обвести пунктирные линии. Так Вы получите рисунок со стороны установки деталей. Далее необходимо вырезать чертеж листа бумаги, но с учетом «крылышек» для крепежа с каждой стороны (около 15 мм).

Подготовка стеклотекстолита и сверление.

Вырезать по размеру чертежа кусок стеклотекстолита. Снять заусеницы напильником. Наложите чертеж на плату, загните края бумаги и закрепите их на обратной стороне скотчем или (предпочтительнее) изоляционной лентой. Далее производится процесс сверления. Да-да, прямо по чертежу и без кернения. Важным условием того, чтобы сверло не повело, является его «свежесть». Впрочем чего ждать от конкретного сверла, можно понять, просверлив пробное отверстие на каком-нибудь обрезке стеклотекстолита. Лучшее решение этой проблемы — наличие соответствующего сверлильного станка, пусть даже и самодельного. Если применяется «моторчик со сверлом», как правило, лучше будущие отверстия «накернить». Все отверстия, включая и крепежные, сверлятся одним (наименьшим) диаметром. Далее необходимо проверить сверление на «просвет» так как обязательно найдутся непросверленные отверстия. Досверлить. После этого со стеклотекстолита очень аккуратно снимается чертеж платы (опасность представляют заусеницы от сверления). Далее производится рассверливание крепежных и остальных, больших по диаметру, отверстий.

После произведенных операций, производится зачистка поверхности платы мелкой шкуркой. Этот процесс необходим для удаления заусениц от сверления и для лучшего сцепления краски рисунка с поверхностью. По возможности не касайтесь зачищенной поверхности пальцами, чтобы не оставались жировые отпечатки. После зачистки необходимо произвести обезжиривание платы при помощи спирта (в крайнем случае ацетоном, но следить за тем чтобы не оставались белые порошкообразные разводы). После этого касаться пальцами можно только торцевых поверхностей.

Нанесение рисунка.

По поводу применяемой краски и технологии нанесения дорожек в своих кругах мы, конечно, немало спорили, но остановился я на описанном ниже. Вычерчивание производится нитрокраской, с растворенным в ней порошком канифоли (обеспечавает на какое-то время после высыхания пластичность для корректировки и не дает краске «отстать» в случае травления горячими растворами). Рисование производится стеклянными рейсфедерами (которые в наше время найти весьма проблематично). Кроме того, возможно применение в качестве краски, асфальтобитумного лака, растворенного до нужной кондиции ксилолом. Бутылки хватит очень надолго. Возможно изготовление рейсфедеров самому, при соответствующей тренировке, конечно. Для этого можно взять тонкостенную стеклянную трубку и растянув на пламени (над газовой плитой) сломать её посередине. Затем обломанный кончик «довести» на мелкой шлифовальной шкурке. Далее, разогрев над тем же пламенем, согнуть кончик до нужного угла. Сложно!? На самом деле не более 5 минут. Так же можно использовать для рисования и одноразовые шприцы. Лак набирается в одноразовый шприц (1-2 мл) и ставится тонкая игла. Иглу перед установкой необходимо обработать надфилем, так, чтобы края были ровные (убрать острый конец). Со стороны поршня можно вставить еще одну иглу для прохода воздуха внутрь шприца.

Перед тем как начать рисовать дорожки печатного монтажа, необходимо вычертить монтажные площадки для пайки элементов. Наносятся они при помощи стеклянного рейсфедера или остро заточенной спички вокруг каждого отверстия, диаметром примерно 3 мм. Далее необходимо дать им высохнуть. После этого нужно обрезать их при помощи циркуля до нужного диаметра (я применяю маленький циркуль-измеритель с резьбовым фиксатором расстояния (да простят мне это выражения чертежники-профессианалы, никогда не знал его настоящее название), одна из иголок которого обточена под плоский резец). Далее обрезанные излишки подчищаются шилом или скальпелем. На самом деле, я использую для этих процедур переработанную школьную готовальню. В результате получаются ровные круглые площадки одного диаметра, которые остается только соединить дорожками, согласно начерченному ранее чертежу печатной платы. Далее, после просушивания, рисуется вторая сторона. После чего производится корректировка дорожек и ошибок при помощи скальпеля. Причем следует отметить, чтобы выровнять край дорожки, нужно сначала обрезать кромку по линейке (лучше металлической), а затем удалить излишки выцарапыванием. Если подчищать дорожку сразу, то в зависимости от степени пересушенности краски, можно получить «сколы» еще хуже первоначальных. Проверьте соответствие рисунка на плате с рисунком на чертеже.

Изготовление травящего вещества.

Существуют различные составы для травления, фольгированного материала при изготовлении печатных плат.

Рецепт №1.

Для форсированного (в течение 4-6 мин) травления можно использовать следующий состав (в массовых частях): 38 %-ная соляная кислота плотностью 1,19 г/см 3 , 30 %-ный пероксид (перекись) водорода-пергидроль. Если перекись водорода будет иметь концентрацию 16-18%, то на 20 массовых частей кислоты берут 40 частей пер оксида и столько же воды. Сначала смешивают с водой перекись, а затем добавляют кислоту. Печатные проводники и контактные площадки следует защищать кислотостойкой краской, например нитроэмалью НЦ-11.

Рецепт №2.

В стакане холодной воды растворяют 4-6 таблеток перекиси водорода и осторожно добавляют 15-25 мл концентрированной серной кислоты. Для нанесения рисунка печатной платы на фольгированный материал можно пользоваться клеем БФ-2. Время травления в данном растворе приблизительно 1 ч.

Рецепт №3.

В 500 мл горячей (примерно 80 °С) воды растворяют четыре столовые ложки поваренной соли к две ложки растолченного в порошок медного купороса. Раствор приобретает темно-зеленую окраску. Готов к применению сразу после остывания (при термостойкой краске, см. выше, необязательно). Раствора хватает для снятия 200 см 3 фольги. Время травления около 8 ч. Если рисунок печатной платы выполнен достаточно теплостойкой краской или лаком, температуру раствора можно довести примерно до 50 °С, и тогда интенсивность травления увеличится.

Рецепт №4.

Растворяют 350 г хромового ангидрида в 1л горячей воды (60-70 °С), затем добавляют 50 г поваренной соли *. После того как раствор остынет, приступают к травлению. Время травления 20-60 мин. Если в раствор добавить 50 г концентрированной серной кислоты, то травление будет более интенсивным.

Рецепт №5.

В 200 мл теплой воды растворяют 150 г хлорного железа в порошке.

Приготовление хлорного железа.

Если нет хлорного железа в готовом виде (в порошке), то его можно приготовить самому. Для этого необходимо иметь 9%-ную соляную кислоту и мелкие железные опилки. На 25 объемных частей кислоты берут одну часть железных опилок. Опилки засыпают в открытый сосуд с кислотой и оставляют на несколько дней. По окончании реакции раствор становится светло-зеленого цвета, а через 5-6 дней Окраска меняется на желто-бурую-раствор хлорного железа готов к применению. Для приготовления хлорного железа можно использовать порошкообразный железный сурик. При этом на одну объемную часть концентрированной соляной кислоты требуется 1,5-2 части сурика. Компоненты смешивают в стеклянной посуде, добавляя сурик небольшими порциями. После прекращения химической реакции на дно выпадает осадок и раствор хлорного железа. Готов к применению

Травление и обработка платы.

Травление надо производить в пластмассовой (фото кювета) или фарфоровой (тарелка) посуде. Если плата небольших размеров, её удобно травить в тарелке. Глубокая тарелка выбирается так, чтобы плата не ложилась полностью на дно, а углами опиралась на стенки тарелки. Тогда между платой и дном будет пространство, заполненное раствором. Во время травления плату необходимо переворачивать и помешивать раствор. Если вам надо быстро протравить плату, подогрейте раствор до 50-70 градусов. Если плата больших размеров, то в крепёжные отверстия (по углам) вставьте спички так, чтобы они выступали на 5-10 мм с обеих сторон. Можно вставлять медную проволоку, но тогда будет большее насыщение раствора медью. Травите в фото кювете, помешивая и переворачивая плату. Работая с раствором хлорного железа необходимо соблюдать осторожность. Раствор практически невозможно смыть с одежды и предметов. При попадании на кожу, промойте содовым раствором. Фарфоровая тарелка легко отмывается от раствора и может применяться в дальнейшем по прямому назначению. По окончании травления слейте раствор в пластмассовую бутылку, он вам еще пригодится. Плату промойте в холодной проточной воде. Под тонкой струей воды снимите лак при помощи безопасного лезвия (счищать). Высушенную плату необходимо подчистить скальпелем от лишних соединений и расплывшегося лака. Если дорожки близко друг к другу, то можно расширить просвет скальпелем. После этого плата еще раз обрабатывается мелкой шкуркой.

Лужение платы.

О полезности данной процедуры можно и не писать. В противном случае можно остановиться и на предыдущей. Далее поверхности платы покрываются кисточкой жидким канифольным флюсом. Лужение производится очищенной от проводов луженой экранной оплеткой (белого цвета). Предварительно оплетка пропитывается канифолью и в небольшом количестве припоем (можно конечно и сплавом Розе, но это уже экзотика). Далее оплетка прижимается к поверхности дорожки паяльником и медленно равномерно (подбирается экспериментально) проводится по длине дорожки. Если все условия выполнены правильно, то в результате Вы получите ровную белую луженую дорожку. После того как все дорожки на всех сторонах обработаны, производится промывка платы спиртом. Промывка ацетоном нежелательна, так как припой с ацетоном дает со временем токопроводящее химическое соединение в виде белого налета по краям площадок и дорожек, а при достаточной плотности монтажа есть опасность ненужных гальванических связей. После промывки проводится сверление (очистка) отверстий для установки р/компонентов.

Плата готова к монтажу.

Печатные платы при помощи лазерного принтера.

Всё большую популярность у радиолюбителей приобретает способ изготовления единичных печатных плат с переносом рисунка с распечатки на лазерном принтере. Печатать лучше всего на тонкую мелованную бумагу — в ней меньше ворс, хороший результат получается на листах журнала «Стерео&Video», а также подложках «самоклеек» и термобумаге для факсов (сторону подобрать экспериментально). В лазерных принтерах следует включить режим максимальной подачи тонера (отключить «экономичный» режим, если он был включен, контраст — на максимум и т.д.), а также использовать тракт с минимальным изгибом бумаги (такая опция есть в старых моделях HP LJ 2, LJ4 и др.). Рисунок платы должен быть «отзеркален», такая опция имеется в меню печати многих графических программ, например Corel Draw, Corel Photo Paint, а при печати из программ, не умеющих «зеркалить», необходимо применять вывод на Postscript принтеры, опция отзеркаливания у которых имеется в драйвере. Вместо вывода на лазерном принтере можно использовать ксерокопирование, но также в режиме с максимальной контрастностью и на термобумагу от факсов. При изготовлении двухслойных печатных плат для уменьшения термоусадки бумаги последнюю рекомендуется перед печатью изображения «прогнать» через принтер вхолостую (без печати рисунка). Кроме того, обе стороны должны быть на одном листе во избежание сильного рассогласования из-за разной термоусадки бумаги. Обезжиренная плата ложится медью вверх на ровную поверхность, сверху полученный отпечаток тонером вниз. Этот «бутерброд» со стороны бумаги прижимается утюгом (секунд на 20 — 30), разогретым до температуры глажения крепдешина (спросите у дам). Утюг должен расплавлять изображение, сделанное лазерным принтером, не сразу. То есть тонер при такой температуре должен стать из твердого вязким, но не жидким. Когда плата остынет, её нужно опустить в теплую воду, подержать там несколько минут. Как бумага раскиснет (будет видно), всё легко сдерется, остальное просто скатать пальцем. Вместо воды удалить бумагу можно серной кислотой. Если дорожки смазанные, вы неаккуратно снимали утюг или ставили холодный груз. Если дорожки где-то отсутствуют, утюг слишком холодный. Если дорожки стали широкими, утюг слишком горячий, или слишком долго грели плату. Если плата двухсторонняя, то сначала на просвет совмещаются бумажные распечатки обеих сторон, в любых свободных противоположных местах иголкой прокалываются два технологических отверстия, первая сторона платы «гладится» как обычно, потом сверлится по технологическим отверстиям тонким сверлом, а с другой стороны по ним же на просвет совмещается с бумажной распечаткой другой стороны. Травить можно и хлорным железом (для ускорения немного подогреть), и солянкой с гидропиритом. Всё это применялось даже на гетинаксе, никаких отслоений дорожек нет, нормально выполняются дорожки шириной до 0,8 мм, а при некотором опыте и до 0,5 мм. После травления тонер удаляется ацетоном, смывкой лака для ногтей или аэрозолем Flux Off. Сверлится, обрезается и так далее, как обычно…

Еще один способ нанесения рисунка на п/п при помощи лазерного принтера.

Изготовление п/п с помощью лазерного принтера и утюга процесс довольно утомительный, но даёт довольно хороший результат если немного потренироваться.

1 . Аккуратно клеим лист факсовой бумаги (глянцевой стороной вверх) на лист обычной (для компенсации недостатка жесткости факсовки). Зачем? Необходимо предварительно прогнать бумагу ч/з печку принтера/лазера — для усадки. Для спокойного протаскивания ч/з тракт достаточно термобумагу просто прогладить утюгом с чувствительной стороны.
2 . Бумага — взять основу от самоклейки, или термобумагу для факса однозначно термобумагу, причем подготовленную — сперва листы выгладить горячим утюгом до плоского состояния (при этом они станут тёмно-коричневым, затем синевато-серым), в таком виде сложить их для будущего употребления. перед выводом платы прогнать лист ч/з принтер — н-р, отпечатав пустую страницу. минимальный размер листа — ~6*12 см для HP 5/6L.
3 . Печатать — на максимуме жирности, зеркально. печать и перевод на заготовку могут быть с разницей до недели, больше не пробовал (это для тех у кого дома лазера нет).
4 . Заготовку взять с запасом по 3-5 мм с каждой стороны. фольгу — слегка зашкурить нулевкой и протереть. не должно быть всяких вредных налётов типа белого осадка от денатурата. Использую изопропиловый спирт или бензин «калоша» (aka «для зажигалок»).
5 . Утюг — с нормальной, гладкой поверхностью. разогреть заранее. Температуру — для восковки надо тщательнее подбирать (у меня показометр на «иск.шелк»), иначе начнёт пропитка переноситься. для термобумаги — можно и выше.
6 . Пыли и всякой мелочи — быть не должно, ни на фольге, ни на бумаге.
7 . Сделать бутерброд — на ровную толстую фанеру (правда, у меня 3-х миллиметровка) положить кусок плотного картона, заготовку платы, сдуть пыль, рисунок, для термобумаги (она ж тонкая) — ещё и кусок в меру плотной бумаги, горячий утюг.
8 . Начинаешь елозить утюгом, прижимая с силой ~5..10 кг/кв.дм. елозижь минуты две, чтобы прихватилось.
9 . Очень слегка наклонив утюг, пару минут прикатываешь отдельные дорожки. Тут очень важно и не раздавить дорожки, и при том приварить их. Время от времени надо опускать утюг на всю плоскость, чтобы остальная часть не остывала. На термобумаге отчётливо видно разницу в приваренных и дефектных кусках.
10 . Ну ещё минуту гладишь для очистки совести и убираешь утюг. Бутерброд остывает и вспучиваются участки бумаги между дорожками. Остывания не дожидаемся, плату сразу под струю крутого кипятка.
11 . Теперь плату — под струю воды и кусочком мокрого поролона начинаешь стирать бумагу. Большими кусками или с сухой фольги сдирать её нельзя. С поролона надо почаще убирать комки бумаги. Берём бумагу за уголок и срываем. Уж затем пальцем / тряпкой / поролоном снимаем остатки.
12 . Новым кусочком губки стираешь ворс (насколько получится), смотришь влажный рисунок под лупой. если дефектов много, или они расположены в неудобных местах — см п.1, с вариацией параметров.
13 . Обратную сторону заклеить полосами широкого скотча, травим. Можно даже в кипящем FeCl3

Способ нанесения рисунка на п/п с помощью лазерного принтера

Я все делаю намного проще:
Беру заготовку и простую советскую стерку. Стеркой тщательно протираю всю плату. Снимаются все окисления. Можно на всякий случай и бензином протереть (но я этого не делаю, стеркой вполне достаточно). Потом беру термобумагу от факса и глажу ее утюгом. Она становится серо-фиолетовой. Вставляю эту бумагу в принтер (у меня HP 6L и никаких бумажек для жесткости я не клею, еще не разу не зажевал) и зеркально печатаю рисунок платы. Накладываю бумагу на п/п и начинаю елозить утюгом. У меня мощность стоит на 3/4 от максимальной мощности. Глажу минуты 3-4. Потом кидаю заготовку в горячую-теплую воду и жду минут 5, чтобы раскисла бумага. Потом губкой или пальцами скатываю бумагу с платы. Не берите за край бумаги и не сдирайте ее, дорожки могут оторваться вместе с бумагой! Просто скатывайте ее с платы. Далее — керню, сверлю, обрезаю и травлю. И плата готова.

Так как я учусь на инженера, я часто делаю дома проекты с достаточно простыми электронными схемами и для этого частенько делаю печатные платы сам.

Что такое печатная плата?

Печатная плата (ПП) служит для механического монтажа радиокомпонентов и электрического их соединения с помощью проводящего рисунка, контактных площадок и других компонентов, вытравленных на медном слое ламинированной пластины.
На ПП находятся заранее спроектированные медные дорожки. Правильно проектирование соединений посредством этих дорожек сокращает количество использованных проводов, а значит, и количество повреждений, вызванных разрывами соединений. Компоненты монтируются на ПП пайкой.

Способы создания

Основных способов изготовления печатных плат своими руками три:

  1. ЛУТ технология изготовления печатных плат
  2. Нанесение дорожек вручную
  3. Травление на лазерном станке

Метод лазерного травления является промышленным, поэтому я расскажу подробнее о первых двух методах изготовления.

Шаг 1: Создаем разводку печатной платы

Обычно разводку делают путем конвертирования принципиальной схемы с помощью специальных программ. Существует множество бесплатных программ в открытом доступе, например:

Я создал разводку с помощью первой программы.

Не забудьте в настройках изображения (Файл – Экспорт – Изображение) выбрать DPIG 1200 для лучшего качества изображения.

Шаг 2: Материалы для платы

(текст на фото):

  • Журналы или рекламные брошюры
  • Лазерный принтер
  • Обычный утюг
  • Ламинат с медным покрытием для ПП
  • Раствор для травления
  • Поролоновая губка
  • Растворитель (например, ацетон)
  • Провод в пластиковой изоляции

Также вам понадобятся: перманентный маркер, острый нож, наждачная бумага, бумажные полотенца, вата, старая одежда.
Объяснять технологию я буду на примере изготовления ПП сенсорного выключателя с IC555.

Шаг 3: Распечатываем разводку

Распечатайте разводку схемы на листе глянцевой или фото бумаги форматаА4 на лазерном принтере. Не забудьте:

  • Распечатывать нужно изображение в зеркальном отображении
  • Выберите «Печатать все черным» и в программе для дизайна печатных плат и в настройках лазерного принтера
  • Убедитесь, что изображение будет напечатано на глянцевой стороне листа.

Шаг 4: Вырезаем плату из ламината


Вырежьте из листа ламината кусок такого же размера, как и изображение разводки платы.

Шаг 5: Шлифуем плату

Обработайте фольгированную сторону металлической мочалкой или абразивной стороной губки для мытья посуды. Это нужно, чтобы снять оксидную пленку и фоточувствительный слой.
На загрубленную поверхность изображение ложится лучше.

Шаг 6: Варианты изготовления схемы




Вариант 1:
ЛУТ: перенос напечатанного на глянцевом слое бумаги изображения на фольгированный слой ламината. Положите напечатанное изображение на горизонтальную поверхность тонером вверх. Положите сверху плату медным слоем на изображение. Изображение должно располагаться ровно относительно краев. Скрепите ламинат и изображение с двух сторон скотчем, чтобы бумага не могла сместиться, липкий слой скотча не должен попасть на медное покрытие.

Вариант 2:
Нанесение дорожек перманентным маркером: взяв за образец распечатанную разводку, нанесите схему на медный слой куска ламината сначала простым карандашом, затем обведите перманентным черным маркером.

Шаг 7: Проглаживаем изображение



  • распечатанное изображение нужно прогладить утюгом. Разогрейте утюг до максимальной температуры.
  • положите на ровную деревянную поверхность чистую ненужную ткань, на нее положите будущую плату медным слоем вверх с прижатым к нему изображением схемы.
  • с одной стороны прижмите плату рукой с полотенцем, с другой прижмите ее утюгом. Утюг держите в течение 10 секунд, затем начинайте проглаживать с бумагой немного надавливая, в течение 5-15 минут.
  • хорошо прогладьте края – с нажимом, медленно перемещая утюг.
  • длительное нажатие действует лучше, чем постоянно проглаживание.
  • тонер должен расплавиться и прилипнуть к медному слою.

Шаг 8: Очистка платы



После утюжки поместите ее в теплую воду примерно на 10 минут. Бумага намокнет и ее можно будет удалить. Удаляйте бумагу под малым углом и, желательно, без остатков.

Иногда с бумагой снимаются частички дорожек.
Белым прямоугольником на фотографиях выделено место, где дорожки плохо перенесены и затем восстановлены черным перманентным маркером.

Шаг 9: Травление





Во время травления нужно быть чрезвычайно осторожным.

  • сначала оденьте резиновые перчатки или перчатки с пластиковым покрытием
  • застелите пол газетами на всякий случай
  • наполните пластиковую коробку водой
  • добавьте в воду 2-3 чайных ложки порошка хлорида железа
  • опустите плату в раствор примерно на 30 минут
  • хлорид железа вступит в реакцию с медью и медь, не защищенная слоем тонера, уйдет в раствор
  • чтобы проверить, как идет травление внутренних частей платы, достаньте плату из раствора пассатижами, если внутренняя часть еще не очистилась от меди, оставьте ее в растворе еще на некоторое время.

Слегка перемешивайте раствор, чтобы реакция шал активнее. В растворе образуется хлорид меди и хлорид железа.
Каждые две-три минуты проверяйте, вся ли медь вытравлена с платы.

Шаг 10: Техника безопасности





Не прикасайтесь к раствору незащищенными руками, обязательно используйте перчатки.
На фото видно, как проходит травление.

Шаг 11: Утилизация раствора

Раствор для травления токсичен для рыб и других водных организмов.
Не выливайте отработанный раствор в раковину, это незаконно и может испортить трубы.
Разбавьте раствор для снижения концентрации и только после этого слейте в общую канализацию.

Шаг 12: Завершение процесса изготовления




На фото показаны для сравнения две печатных платы, изготовленных с помощью ЛУТ и перманентного маркера.

апните несколько капель растворителя (можно жидкость для снятия лака) на ватку и удалите остатки тонера с платы, у вас должны остаться только медные дорожки. Действуйте осторожно, затем просушите плату чистой тканью. Обрежьте плату до нужного размера и обработайте края наждачной бумагой.

Просверлите монтажные отверстия и припаяйте все компоненты на плату.

Шаг 13: Заключение

  1. Лазерно-утюжная технология — вполне эффективный способ изготовления печатных плат в домашних условиях. Если делать все аккуратно, каждая дорожка получится четкой.
  2. Выполнение разводки с помощью перманентного маркера ограниченно нашими художественными навыками. Этот способ подходит для простейших схем, для чего-то более сложного лучше изготавливать плату первым способом.

Самодельная печатная плата

Как изготовить печатную плату в домашних условиях с помощью лазерно-утюжнаой технологии. Имеется в виду термоперенос тонера с бумаги на поверхность металлизации будущей печатной платы.

Много раз пытался изготовить печатную плату с использованием лазерно-утюжнаой технологии, но мне так ни разу не удалось получить надёжный легко повторяемый результат. Кроме того, при изготовлении платы мне необходимы протравленные отверстия в контактных площадках размером не более 0,5мм. Впоследствии, я их использую при сверлении, для того, чтобы отцентровать сверло диаметром 0,75мм.

Брак проявляется в виде смещения или изменения ширины дорожек, а так же в неодинаковой толщине тонера оставшегося на медной фольге после удаления бумаги. Кроме того, при удалении бумаги перед травлением, проблематично очистить каждое отверстие в тонере от остатков целлюлозы. В результате, при травлении печатной платы появляются дополнительные трудности, которых удалось избежать, только сделав всё наоборот. http://oldoctober.com/ru/

Предполагаю, что причина, вызывающая брак следующая.

Бумага, нагреваясь до высокой температуры начинает коробиться. В то время как температура фольгированного стеклотекстолита всегда немного ниже. Тонер частично закрепляется на фольге, но остаётся расплавленным со стороны бумаги. При короблении, бумага сдвигается и изменяет первоначальную форму проводников.

В самом начале хочу предупредить, что технология не лишена определённых недостатков.

Первый, это отсутствие специальной бумаги для термопереноса, вместо которой я предлагаю подобрать подходящую бумагу для самоклеящихся этикеток. К сожалению, не всякая бумага годится. Нужно выбрать ту, у которой этикетки плотнее, а подложка имеет хорошую, ровную поверхность.

Второй недостаток состоит в том, что размер печатной платы ограничен размерами подошвы утюга. Кроме того, не каждый утюг может достаточно равномерно разогреть фольгированный стеклотекстолит, поэтому лучше выбрать самый массивный.

Однако, при всех этих недостатках, описываемая ниже технология позволила мне получить стабильный, легко повторяемый результат, при мелкосерийном производстве.

Суть изменения традиционного процесса состоит в том, что предлагается нагревать не бумагу с тонером, а сам фольгированный стеклотекстолит.

Основное преимущество состоит в том, что при этом способе легко контролировать температуру в зоне плавления тонера. Кроме того, резиновый валик позволяет равномерно распределить давление и предотвратить раздавливание тонера.(Я везде пишу именно про фольгированный стеклотекстолит, так как другие материалы не испытывал).

Технология одинаково хорошо подходит для фольгированного стеклотекстолита разной толщины, но лучше использовать материал не толще одного миллиметра, так как его легко резать ножницами.

Итак, берём кусок, самого что ни на есть, затрапезного фольгированного стеклотекстолита и обрабатываем его шкуркой. Очень крупную шкурку использовать не стоит, так как можно повредить будущие дорожки. Однако можно не шкурить, если вы располагаете куском нового стеклотекстолита. Поверхность меди требуется тщательно очистить и обезжирить в любом случае.

Делаем трафарет для термопереноса. Для чего отрезаем необходимый кусок от листа бумаги для этикеток отделяем от подложки сами этикетки. В начале листа нужно оставить кусочек этикетки, чтобы предотвратить застревание подложки в механизме принтера.

Не следует прикасаться руками тех мест на подложке, куда впоследствии будет нанесён тонер.

Если толщина фольгированного стеклотекстолита один и менее миллиметра, то расстояние между краями отдельных плат можно выбрать 0,2мм, если больше и вы собираетесь разрезать заготовку ножовкой, то — 1,5-2,0мм в зависимости от толщины полотна и допуска на обработку.

Слой тонера я использую тот, что заложен по-умолчанию в дрйвере принтера, а вот «B & W Halftones:» (Ч/Б Полутон) следует выбрать «Solid» (Сплошной). Иными словами, нужно предотвратить появление растра. Вы его можете не увидеть на трафарете, однако это может сказаться на толщине тонера.

Закрепляем трафарет на отрезке фольгированного стеклотекстолита канцелярскими скрепками. Ещё одну скрепку цепляем на свободный край трафарета, чтобы он не соприкоснулся с утюгом.

Температура плавления тонера разных марок составляет примерно 160-180С. Поэтому, температура утюга должна быть чуть выше на 10-20С. Если ваш утюг не нагревается до температуры 180С, то придётся его подрегулировать.

Перед нагревом, подошву утюга следует тщательно очистить от жира и других загрязнений!

Разогреваем утюг до температуры 180-190 градусов и плотно прижимаем к фольгированному стеклотекстолиту так, как показано на рисунке. Если расположить утюг иначе, плата может разогреться слишком неравномерно, так как обычно утюг разогревается на 20-30С сильнее в широкой части. Выдерживаем две минуты.

После этого, снимаем утюг и одним движением, с усилием прикатываем трафарет к фольгированному стеклотекстолиту используя резиновый валик для накатки фотографий.

Если во время прикатывания происходит раздавливание тонера, то есть, дорожки съёзжают в сторону или меняют свои очертания, то следует уменьшить количество тонера в драйвере принтера.

Нужно, чтобы центр валика всегда двигался вдоль центра платы. Ручку валика нужно держать так, чтобы не допустить появления вектора силы направленного “вокруг” ручки.

Ещё несколько раз сильно прикатываем трафарет и прижимаем полученный «бутерброд» чем-нибудь тяжёлым, предварительно проложив сложенную в несколько раз газету для того, чтобы равномерно распределить вес.

Прикатывать трафарет следует всякий раз в одну и ту же сторону. Валик начинает движение от места крепления трафарета.

Минут через десять можно снять пресс и удалить трафарет. Вот что получилось.

Теперь нужно к обратной стороне платы приклеить любым способом что-то такое, за что впоследствии можно будет эту плату удерживать при травлении. (Я использую термоклей.)

Травим плату в растворе хлорного железа.

Как приготовить раствор?

Если банка с хлорным железом разгерметизирована, то там, скорее всего, уже есть сверхконцентрированный раствор. Его можно слить в посуду для травления и добавить немного воды.

Если хлорное железо ещё не покрылось водой, то это можно сделать самому. Наверное, можно достать и сами кристаллы из банки, но не используйте для этого фамильное серебро.

Имейте в виду, в сверконцентрированном растворе процесс травления не пойдёт, поэтому, получив такой раствор, нужно добавить немного воды.

В качестве посуды лучше всего использовать фото ванночку из винипласта, но можно и любую другую.

На снимке видно, что плата плавает на поверхности раствора за счёт его поверхностного натяжения. Этот метод хорош тем, что продукты травления не задерживаются на поверхности платы, а сразу опускаются на дно ванночки.

В самом начале травления нужно убедиться, что под платой не осталось воздушных пузырей. В процессе травления желательно проверять, чтобы травление протекало равномерно на всей поверхности платы.

Если есть какая-то неоднородность, то нужно активировать процесс старой зубной щёткой или чем-то подобным. Но делать это нужно осторожно, чтобы не разрушить слой тонера.

Особое внимание следует уделить отверстиям в контактных площадках. Места, на которых процесс травления не пошёл сразу — более светлые. В принципе, достаточно в самом начале процесса добиться потемнения всей поверхности и всех отверстий и тогда успех предрешён.

Если основная часть платы вытравилась за 15 минут, то не стоит увеличивать общее время травления больше, чем в два раза, то есть более 30 минут. Дальнейшее травление не только уменьшит ширину проводников, но и может частично разрушить тонер.

Обычно за удвоенное время вытравляются все отверстия 0,5мм в контактных площадках.

Моторчик крутит небольшой эксцентрик, который создаёт вибрации в растворе (не обязательно, если периодически приподнимать и шевелить плату).

Смываем тонер тампоном смоченным в ацетоне.

Вот, что получилось. Слева плата ещё покрыта тонером. Ширина дорожек 0,4мм.

Теперь можно удалить заусенцы, образовавшиеся на меди при сверлении. Для этого, сначала закатываем их при помощи шарикоподшипника закреплённого в какой-нибудь удобной оправке. При этом плату лучше разместить на твёрдой ровной поверхности. Затем, мелкой шкуркой удаляем окисел с поверхности меди, если он образовался.

Лудим заготовку, для чего предварительно покрываем её слоем флюса.

Сходил в магазин канцтоваров и сфотографировал упаковку с Самоклеящимися этикетками. Именно эта бумага плохо подходит для термопереноса. Хотя, если нет другой, то можно использовать и эту после некоторой доработки.

Бумага, которая оказалась самой удобной для термопереноса, оказалась производства финской компании «Campas». А так как на мелкой упаковке нет никаких опознавательных знаков, то вряд ли удастся её идентифицировать без тестирования.

Отравление: Первая помощь — Клиника Майо

Отравление – это травма или смерть в результате проглатывания, вдыхания, прикосновения или инъекции различных наркотиков, химикатов, ядов или газов. Многие вещества, такие как наркотики и окись углерода, ядовиты только в более высоких концентрациях или дозировках. А другие — например, чистящие средства — опасны только при попадании внутрь. Дети особенно чувствительны даже к небольшим количествам некоторых лекарств и химических веществ.

То, как вы относитесь к человеку, который мог быть отравлен, зависит от:

  • Симптомы человека
  • Возраст человека
  • Знаете ли вы тип и количество вещества, вызвавшего отравление

Если вы беспокоитесь о возможном отравлении, позвоните в службу помощи по отравлениям по телефону 800-222-1222 в США или в региональный токсикологический центр.Токсикологические центры являются отличным источником информации об отравлениях и во многих ситуациях могут посоветовать, что наблюдение на дому — это все, что необходимо.

Когда подозревать отравление

Признаки и симптомы отравления могут имитировать другие состояния, такие как судороги, алкогольная интоксикация, инсульт и реакция на инсулин. Признаки и симптомы отравления могут включать:

  • Ожоги или покраснение вокруг рта и губ
  • Дыхание с запахом химикатов, таких как бензин или растворитель для краски
  • Рвота
  • Затрудненное дыхание
  • Сонливость
  • Спутанность сознания или другое измененное психическое состояние

Если вы подозреваете отравление, обратите внимание на такие улики, как пустые баночки или упаковки из-под таблеток, разбросанные таблетки, а также ожоги, пятна и запахи на человеке или близлежащих предметах.В случае с ребенком рассмотрите возможность того, что он или она могли приклеить лечебные пластыри или проглотить батарейку-таблетку.

Когда звонить о помощи

Немедленно позвоните по телефону 911 или по местному номеру службы экстренной помощи, если человек:

  • Сонливость или бессознательное состояние
  • Затрудненное дыхание или остановка дыхания
  • Неконтролируемое беспокойство или возбуждение
  • Припадки
  • Известно, что он принял лекарства или любое другое вещество, преднамеренно или случайно передозировав его (в таких случаях отравление обычно связано с большими дозами, часто вместе с алкоголем).

Звоните в справочную службу по отравлениям по телефону 800-222-1222 в США или в региональный токсикологический центр в следующих случаях:

  • Состояние человека стабильное, симптомы отсутствуют
  • Человек будет доставлен в местное отделение неотложной помощи

Будьте готовы описать симптомы человека, возраст, вес, другие лекарства, которые он или она принимает, и любую имеющуюся у вас информацию о яде. Попытайтесь определить количество проглоченного и как долго человек подвергался его воздействию.Если возможно, имейте под рукой пузырек с таблетками, пакет с лекарством или другой подозрительный контейнер, чтобы вы могли свериться с его этикеткой при разговоре с токсикологическим центром.

Что делать в ожидании помощи

Предпримите следующие действия, пока не прибудет помощь:

  • Проглотил яд. Удалите все, что осталось во рту человека. Если подозрение на отравление связано с бытовым чистящим средством или другим химическим веществом, прочтите этикетку на контейнере и следуйте инструкциям на случай случайного отравления.
  • Яд на коже. Снять загрязненную одежду в перчатках. Промойте кожу в течение 15-20 минут под душем или из шланга.
  • Отравление глаз. Аккуратно промывайте глаза прохладной или чуть теплой водой в течение 20 минут или до тех пор, пока не прибудет помощь.
  • Вдыхаемый яд. Как можно скорее выведите пострадавшего на свежий воздух.
  • Если человека рвет, поверните его или ее голову в сторону, чтобы предотвратить удушье.
  • Начинайте сердечно-легочную реанимацию, если пострадавший не подает признаков жизни, таких как движение, дыхание или кашель.
  • Позвоните в справочную службу по борьбе с отравлениями по телефону 800-222-1222 в США или в местный токсикологический центр для получения дополнительных инструкций.
  • Попросите кого-нибудь собрать флаконы с таблетками, пакеты или контейнеры с этикетками и любую другую информацию о яде, чтобы отправить ее вместе с бригадой скорой помощи.

Осторожно

  • Сироп ипекакуаны. Не давайте сироп ипекакуаны и не вызывайте рвоту. Экспертные группы, включая Американскую ассоциацию токсикологических центров и Американскую академию педиатрии, больше не одобряют использование ипекакуаны у детей или взрослых, принявших таблетки или другие потенциально ядовитые вещества.Нет веских доказательств, доказывающих его эффективность, и зачастую он может принести больше вреда, чем пользы.

    Если у вас дома остались старые бутылки из-под сиропа ипекакуаны, выбросьте их.

  • Батарейки-таблетки. Маленькие плоские батарейки, используемые в часах и другой электронике, особенно большие, размером с никель, особенно опасны для маленьких детей. Батарейка, застрявшая в пищеводе, может вызвать серьезные ожоги всего за 2 часа.

    Если вы подозреваете, что ребенок проглотил одну из этих батарей, немедленно отведите его на экстренный рентген, чтобы определить ее местонахождение.Если батарея находится в пищеводе, ее придется удалить. Если он попал в желудок, обычно безопасно позволить ему пройти через кишечный тракт.

  • Лечебные пластыри. Если вы считаете, что лекарственные пластыри (клейкие продукты для трансдермальной доставки лекарств) достались ребенку, внимательно осмотрите кожу ребенка и удалите все прилипшие. Также проверьте нёбо, где они могут застрять, если ребенок их сосет.

Получите самую свежую медицинскую информацию от экспертов Mayo Clinic.

Зарегистрируйтесь бесплатно и будьте в курсе научных достижений, советов по здоровью и актуальных тем, связанных со здоровьем, таких как COVID-19, а также экспертных знаний по управлению здоровьем.

Узнайте больше об использовании данных Mayo Clinic.

Чтобы предоставить вам наиболее актуальную и полезную информацию, а также понять, какие информация полезна, мы можем объединить вашу электронную почту и информацию об использовании веб-сайта с другая информация о вас, которой мы располагаем.Если вы пациент клиники Майо, это может включать защищенную информацию о здоровье. Если мы объединим эту информацию с вашей защищенной медицинской информации, мы будем рассматривать всю эту информацию как информацию и будет использовать или раскрывать эту информацию только так, как указано в нашем уведомлении о практики конфиденциальности. Вы можете отказаться от получения сообщений по электронной почте в любое время, нажав на ссылка для отписки в письме.

Подписаться!

Спасибо за подписку

Наш электронный информационный бюллетень Housecall будет держать вас в курсе самой последней медицинской информации.

Извините, что-то пошло не так с вашей подпиской

Повторите попытку через пару минут

Повторить попытку

03 апреля 2020 г. Показать ссылки
  1. Что делать в случае неотложной медицинской помощи: отравление.Американский колледж врачей скорой помощи. http://www.emergencycareforyou.org/EmergencyManual/WhatToDoInMedicalEmergency/Default.aspx?id=262&terms=poisoning. По состоянию на 18 февраля 2015 г.
  2. Что ты умеешь делать? Министерство здравоохранения и социальных служб США. http://poisonhelp.hrsa.gov/what-can-you-do/index.html. По состоянию на 18 февраля 2015 г.
  3. Советы по предотвращению отравлений. Центры по контролю и профилактике заболеваний. http://www.cdc.gov/homeandrecreationalsafety/Poisoning/preventiontips.хтм. По состоянию на 18 февраля 2015 г.
  4. Общие принципы отравления. Профессиональное издание руководства Merck. http://www.merckmanuals.com/professional/injuries_poisoning/poisoning/general_principles_of_poisoning.html?qt=poisoning&alt=sh. По состоянию на 18 февраля 2015 г.
  5. Что такое сироп ипекакуаны? Национальный столичный токсикологический центр. http://www.poison.org/prepared/ipecac.asp. По состоянию на 18 февраля 2015 г.
  6. СпроситеМайоЭксперт. Острые проглатывания. Рочестер, Миннесота: Фонд медицинского образования и исследований Мэйо; 2014.
  7. Политическое заявление Американской академии педиатрии: Лечение ядов в домашних условиях. Педиатрия. 2003; 112:1182.
  8. Millman M et al., ред. Неотложная и неотложная помощь. В: Руководство клиники Мэйо по уходу за собой. 6-е изд. Рочестер, Миннесота: Фонд медицинского образования и исследований Мэйо; 2010.
  9. Wilkinson JM (экспертное заключение). Клиника Мэйо, Рочестер, Миннесота, 28 февраля 2015 г.
  10. Проглотил батарейку-таблетку? Батарея в носу или в ухе? Национальный столичный токсикологический центр.http://www.poison.org/battery. По состоянию на 3 марта 2015 г.
  11. Использование лекарственных пластырей для кожи. Национальный столичный токсикологический центр. http://www.poison.org/poisonpost/aug2012/transdermalpatches.htm. По состоянию на 3 марта 2015 г.
  12. Wilkinson JW (экспертное заключение). Клиника Мэйо, Рочестер, Миннесота, 23 апреля 2018 г.

.

Общественное здравоохранение округа Махонинг – Здоровые люди в здоровых сообществах

MCPH в настоящее время назначает встречи для вакцин и бустеров COVID-19 Moderna и Pfizer, которые будут проводиться в нашем главном офисе по адресу: 50 Westchester Drive, Austintown, Ohio 44515.

MCPH будет проводить клиники в следующие даты:

  • Пятница, 25 марта – с 9:00 до 11:30

  • Пятница, 1 апреля – с 9:00 до 12:00.

  • Пятница, 8 апреля – с 9:00 до 12:00.

  • Пятница, 22 апреля – с 9:00 до 12:00.

  • Пятница, 29 апреля – 13:00. до 16:00

Нажмите кнопку ниже, чтобы записаться на прием.Назначения запрашиваются, но не требуются. Если вы не можете записаться на прием через Интернет, свяжитесь с нашим отделом медсестер по телефону (330) 270-2855, добавочный номер 125, чтобы записаться на прием. Вы должны взять с собой удостоверение личности и карту вакцинации (если она у вас есть) на прием.



Для доступа к встречам у вас должна быть зарегистрированная учетная запись в ArmorVax.Пожалуйста, ознакомьтесь с инструкциями по регистрации по ссылке ниже. Подробная информация о конкретном местоположении будет предоставлена ​​в ArmorVax.

Щелкните здесь, чтобы получить ссылку на поставщиков вакцин в округе Махонинг

Владельцы бизнеса — если вы заинтересованы в вакцинации ваших сотрудников или волонтеров от COVID-19, нажмите кнопку ниже и примите участие в нашем кратком опросе!

Информацию о торговых точках, нарушающих порядок ношения масок, можно получить в колл-центре Департамента здравоохранения штата Огайо по телефону 1-833-427-5634.

Нажмите здесь, чтобы заказать бесплатные наборы для домашнего тестирования в USPS

.

31 января 2022 года Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) полностью одобрило вакцину Moderna против COVID-19 для людей в возрасте 18 лет и старше. Вакцина теперь будет продаваться как Spikevax для профилактики заболевания COVID-19. Это вторая вакцина против COVID-19, получившая полную лицензию FDA после соблюдения строгих стандартов FDA в отношении безопасности, эффективности и качества производства, необходимых для утверждения.Вакцина Pfizer против COVID-19 получила это одобрение в августе прошлого года. Информацию о Spikevax для получателей помощи и опекунов можно найти здесь: https://www.fda.gov/media/155762/download

Департамент здравоохранения штата Огайо открыл колл-центр, чтобы помочь ответить на вопросы, касающиеся коронавируса (COVID-19). Колл-центр будет работать 7 дней в неделю с 9:00 до 20:00. по телефону 1-833-4-ASK-ODH (1-833-427-5634). В штат колл-центра входят лицензированные медсестры и специалисты по инфекционным заболеваниям.Они будут готовы ответить на вопросы и предоставить точную информацию о COVID-19, риске для населения и ответных мерах штата.

Отравление угарным газом (CO) в вашем доме

Загрузите версию для печати брошюры Угарный газ: Предотвращение отравления угарным газом в вашем доме (PDF)

Оксид углерода (СО) представляет собой бесцветный газ без запаха, образующийся при неполном сгорании топлива. Когда люди подвергаются воздействию газа CO, молекулы CO вытесняют кислород в их телах и приводят к отравлению.

Проблема с CO

Поскольку угарный газ не имеет запаха, цвета и вкуса, он не может быть обнаружен нашими органами чувств. Это означает, что опасные концентрации газа могут накапливаться в помещении, и люди не могут обнаружить проблему, пока не заболеют. Кроме того, когда люди заболевают, симптомы похожи на грипп, из-за чего жертвы могут игнорировать ранние признаки отравления угарным газом.

По оценкам CDC, около 400 человек ежегодно умирают от непреднамеренного воздействия угарного газа в Соединенных Штатах.Данные, относящиеся к Миннесоте, показывают, что в среднем 14 человек ежегодно умирают из-за непреднамеренного отравления угарным газом. Около 300 человек ежегодно обращаются в отделение неотложной помощи для лечения симптомов, связанных с непреднамеренным воздействием угарного газа. Для получения дополнительной информации Портал данных о оксиде углерода.

Хорошей новостью является то, что отравление угарным газом можно предотвратить с помощью простых действий, таких как установка сигнализации угарного газа и техническое обслуживание приборов для сжигания топлива.

Источники угарного газа в доме

CO образуется при горении материала.В домах с приборами для сжигания топлива или пристроенными гаражами чаще возникают проблемы с выбросами углекислого газа. Распространенными источниками выбросов CO в наших домах являются приборы и устройства, работающие на топливе, такие как:

  • Сушилки для белья
  • Водонагреватели
  • Печи или котлы
  • Камины газовые и дровяные
  • Газовые плиты и духовки
  • Автомобили
  • Грили, генераторы, электроинструменты, оборудование для газонов
  • Дровяные печи
  • Табачный дым

Типичные концентрации CO в помещении

В идеале уровень CO в помещении должен быть таким же, как и снаружи.В Миннеаполисе/Сент. В районе метро Paul, уровни CO на открытом воздухе обычно колеблются от 0,03 до 2,5 частей на миллион (частей на миллион) в среднем за 8-часовой период. Эти уровни значительно ниже федерального стандарта 9 ppm для CO в наружном воздухе. В целом концентрации ниже в сельской местности и выше в городах. Обнаружение более высоких концентраций CO в помещении, чем на улице, указывает на источник CO либо внутри, либо очень близко к вашему дому.

СО и отдых

Существует несколько способов, которыми люди могут подвергаться воздействию высоких уровней окиси углерода во время участия в таких мероприятиях, как кемпинг, рыбалка, охота и катание на лодках.

  • Такие предметы, как походные печи, угольные грили, топливные фонари и генераторы, никогда не должны использоваться внутри палатки, дома на колесах или хижины
  • Не размещайте переносные генераторы возле открытых дверей и окон
  • В домиках для подледной рыбалки, в которых используется отопительное оборудование, должна быть установлена ​​работающая сигнализация угарного газа, а пользователи должны открыть окно для дополнительной вентиляции
  • Отопительное оборудование в каютах и ​​морозильных камерах должно регулярно проверяться и находиться в хорошем состоянии
  • Моряки должны знать о выхлопной зоне в задней части лодки и должны буксировать пассажиров на расстоянии не менее 20 футов от этой зоны
  • Помните о выхлопных газах соседних лодок, когда они припаркованы рядом с ними
  • Установка сигнализации угарного газа в каютах лодок

Защита вашей семьи от отравления угарным газом

1.Надлежащая вентиляция и техническое обслуживание приборов для сжигания топлива

Важно знать, какие электроприборы в вашем доме работают на топливе, и следить за тем, чтобы они обслуживались должным образом. Все эти приборы должны вентилироваться наружу. Вы должны ежегодно проверять свои устройства для сжигания топлива (например, печь) у квалифицированного подрядчика по отоплению, чтобы выявить потенциальные проблемы. Также полезно знать признаки потенциальной проблемы с CO:

  • Полосы сажи вокруг приборов для сжигания топлива или выпавшая сажа в камине
  • Отсутствие восходящей тяги в дымоходе
  • Избыточная влага и конденсат на окнах, стенах и холодных поверхностях
  • Ржавчина на дымоходах или домкратах
  • Оранжевое или желтое пламя в приборах для сжигания (пламя должно быть синим)
  • Поврежденные или обесцвеченные кирпичи в верхней части дымохода

Никогда не используйте внутри помещения приборы, предназначенные для использования вне помещений.Примеры включают грили для барбекю, походные печи, портативные генераторы или газовое оборудование для газонов. Не используйте печь для обогрева дома. Это не только пожароопасно, но и опасно угарным газом. Не запускайте и не держите автомобиль на холостом ходу в пристроенном гараже. Вместо этого немедленно дайте задним ходом свой автомобиль. Убедитесь, что выхлопная труба вашего автомобиля не заблокирована, например, снегом зимой.

2. Знайте симптомы отравления угарным газом

Выявление отравления угарным газом может быть затруднено, потому что симптомы похожи на грипп.Угарный газ часто называют «тихим убийцей», потому что люди игнорируют первые признаки и в конечном итоге теряют сознание и не могут убежать в безопасное место.

У большинства людей первые признаки воздействия включают легкую головную боль и одышку при умеренных физических нагрузках. Продолжительное воздействие может привести к более сильным головным болям, головокружению, усталости и тошноте. В конечном итоге симптомы могут прогрессировать до спутанности сознания, раздражительности, нарушения суждений и координации и потери сознания.

Вы можете отличить отравление угарным газом от гриппа с помощью этих подсказок:

  • Вы чувствуете себя лучше, когда находитесь вдали от дома
  • Все в доме болеют одновременно (вирус гриппа обычно передается от человека к человеку)
  • Наиболее пострадавшие члены семьи проводят больше всего времени в доме
  • Домашние животные кажутся больными
  • У вас нет лихорадки или болей в теле, и у вас нет опухших лимфатических узлов, характерных для гриппа и некоторых других инфекций
  • Симптомы появляются или ухудшаются при использовании оборудования для сжигания топлива

3.Установите и обслуживайте датчики угарного газа в вашем доме

Закон штата Миннесота (MN Statute 299F.50) требует, чтобы в каждом доме был хотя бы один действующий датчик угарного газа в пределах 10 футов от каждой комнаты, официально используемой для сна. Все сигналы тревоги угарного газа должны соответствовать последним стандартам Лаборатории андеррайтеров (UL). Следуйте инструкциям производителя по размещению сигнализатора угарного газа и обратите внимание на предполагаемую дату замены.

Часто задаваемые вопросы

Есть ли у некоторых людей повышенный риск отравления угарным газом?

Да, некоторые люди подвержены большему риску отравления угарным газом.К этим лицам относятся люди с:

  • Респираторные заболевания, такие как астма или эмфизема
  • Сердечно-сосудистые заболевания
  • Анемия или серповидноклеточная анемия

Кроме того, пожилые люди и маленькие дети подвергаются большему риску отравления угарным газом, чем взрослые. Было обнаружено, что люди, занимающиеся напряженной деятельностью, также подвергаются большему риску. Помните, что ЛЮБОЙ человек может заболеть и умереть от отравления угарным газом при воздействии очень высоких уровней.

Может ли угарный газ быть проблемой летом?

Да. Хотя случаи отравления угарным газом выше в зимние месяцы, бывают ситуации, когда люди могут подвергаться воздействию высоких уровней угарного газа летом. Транспортные средства, включая лодки, выделяют угарный газ. Такие устройства, как походные печи, грили для барбекю и неэлектрические обогреватели, обычно используются во время отдыха и также являются источниками CO.

CDC отметил, что случаи отравления угарным газом произошли в результате использования генераторов во время отключения электроэнергии.Портативные генераторы способны производить больше угарного газа, чем современные автомобили, и могут убить людей за короткий промежуток времени. Пользователям рекомендуется размещать генераторы на расстоянии не менее 25 футов от дома и с подветренной стороны. Убедитесь, что рядом с генератором нет вентиляционных отверстий или отверстий, через которые выхлопные газы могут попасть в ваш дом.

Как долго длятся аварийные сигналы CO?

Типичный срок службы датчика угарного газа составляет от 5 до 7 лет, но зависит от производителя.Рекомендуемую дату замены см. на упаковке продукта или у производителя.

Что мне делать, когда звучит сигнал угарного газа?

Не игнорируйте сигнал тревоги угарного газа, если он звучит. Если у людей в доме проявляются симптомы отравления угарным газом, немедленно покиньте здание и позвоните в местную пожарную службу. В тех случаях, когда жители чувствуют себя хорошо, позвоните в местную газовую компанию или квалифицированному специалисту, чтобы определить причину проблемы.

Наши сотрудники | Ядовитый центр Теннесси

СПЕЦИАЛИСТЫ ПО ЯД

Все специалисты по ядам в токсикологическом центре Теннесси являются дипломированными медсестрами, фармацевтами или врачами с большим опытом работы с ядами и специальной подготовкой.Американская ассоциация токсикологических центров (AAPCC) присваивает медсестре или фармацевту статус сертифицированного специалиста по информации о ядах (CSPI) после выполнения стандартных требований. Для сертификации требуется сдача стандартного национального экзамена, рассмотрение не менее 2000 случаев заражения людей в год и работа не менее 16 часов в неделю в токсикологическом центре. В токсикологическом центре Теннесси работает 12 сотрудников SPI.

ВРАЧИ

В штате Теннессиского токсикологического центра работают два сертифицированных врача-токсиколога:Донна Сегер и доктор Ребекка Брукколери. Доктор Сегер — исполнительный директор, а доктор Брукколери — медицинский директор TPC. Медицинский токсиколог находится на связи круглосуточно и без выходных, оказывая медицинскую помощь токсикологам в чрезвычайных ситуациях, связанных с опасными для жизни отравлениями, а также при необходимости готов проконсультироваться с медицинским персоналом.

ФАРМАЦЕВТ

Управляющий директор Ядовитого центра Теннесси, доктор Нена Боуман, является сертифицированным клиническим токсикологом (DABAT) и фармацевтом (PharmD).В ее роль входит обеспечение того, чтобы токсикологический центр предоставлял жителям и поставщикам медицинских услуг в Теннесси высококачественные токсикологические консультации, поддерживая аккредитацию центра AAPCC и предоставляя прямой надзор за персоналом токсикологического центра, стратегическое планирование и надзор за административными функциями программ. Доктор Боуман также оказывает клиническую поддержку специалистам по ядам.

АДМИНИСТРАТИВНЫЙ ПЕРСОНАЛ

Директор по связям с общественностью Бриттани Дженкинс – сертифицированный специалист по санитарному просвещению.Она является связующим звеном между сообществом и TPC и отвечает за всю информационную и образовательную деятельность в Центре отравлений и по всему штату. В ее обязанности входит написание грантов, информирование общественности о безопасности отравлений, продвижение использования бесплатной горячей линии Poison Help, сотрудничество с преподавателями по предотвращению травм по всему штату и многое другое.

Профилактика отравлений — Национальный совет по безопасности

Ежегодно в токсикологические центры поступают миллионы звонков от людей, обращающихся за медицинской помощью при отравлениях.Яды – это вещества, которые в достаточно большом количестве могут вызвать заболевание, травму или смерть при проглатывании, вдыхании, инъекциях или ином попадании в организм. Отравление является основной причиной непреднамеренной смерти. Основной причиной отравления являются передозировки наркотиков; другие причины включают непреднамеренное употребление наркотиков или химических веществ и воздействие веществ из окружающей среды.

Передозировка опиоидами

Острые отравления опиоидами, также известные как передозировки опиоидами, находятся на рекордно высоком уровне. В 2017 году каждый день умирало более 130 человек, поэтому риск смерти от случайной передозировки опиоидами в течение всей жизни выше, чем вероятность погибнуть в автокатастрофе.

Каждый четвертый американец непосредственно пострадал от опиоидного кризиса. Либо они знают кого-то, у кого есть расстройство, связанное с употреблением опиоидов, знают кого-то, кто умер от передозировки, либо они сами страдают расстройством, связанным с употреблением опиоидов. Национальный совет безопасности стремится положить конец этой эпидемии. Присоединяйтесь к нам в нашей миссии по спасению жизней.

Наркотики на работе

Опиоидный кризис влияет на прибыль на рабочем месте, безопасность и здоровье и благополучие сотрудников.

По данным опроса NSC, 75% работодателей непосредственно пострадали от опиоидов на рабочем месте.Сотрудники, которым прописаны рецептурные опиоиды, могут подвергаться риску опиоидного расстройства на рабочем месте или развития расстройства, связанного с употреблением опиоидов. Рабочее место является ключевой средой для работы с сотрудниками, семьями и сообществами, чтобы помочь предотвратить дальнейшее злоупотребление опиоидами, зависимость и передозировку.

Сведение к минимуму воздействия опиоидов на рабочее место — задача каждого. Участие руководства, эффективная политика и процедуры, образование и осведомленность, а также сострадание — все это имеет решающее значение. Инструментарий работодателя «Опиоиды на работе» доступен на веб-сайте nsc.org/opioidsatwork и включает ресурсы для руководителей, менеджеров по персоналу, специалистов по безопасности, руководителей и сотрудников, чтобы свести к минимуму воздействие, защитить сотрудников и обеспечить безопасность на рабочих местах.

Другие яды в быту

Более 90% всех отравлений происходят дома. Ознакомьтесь с таящимися там опасностями:

Обязательно сохраните номер Национального токсикологического центра (800) 222-1222 в контактах вашего мобильного телефона.

Национальная неделя предотвращения отравлений

Национальная неделя предотвращения отравлений, которая проводится ежегодно в третью неделю марта, посвящена опасности наркотиков и других ядов и тому, как обеспечить безопасность вашей семьи.Мероприятия Национальной недели предотвращения отравлений, проводимые более 50 лет, — отличный способ начать разговор дома. Министерство здравоохранения и социальных служб США предлагает информацию, которая поможет вам начать работу.

Видео

Ядовитый центр Пальметто — Фармацевтический колледж

  Palmetto Poison Center , расположенный в Фармацевтическом колледже UofSC, обслуживает все 46 округов Южной Каролины. и получает более 33 000 звонков в год для получения информации о лечении воздействия ядовитые, опасные или токсичные материалы.Мы предоставляем услуги бесплатно для Жители Южной Каролины и медицинские работники 24 часа в сутки, 365 дней в году.

В нашем центре работают медицинские работники, в том числе фармацевты и медсестры. — которые официально обучены токсикологии как специалисты по информации о ядах. Мы участвовать в качестве экспериментальной площадки для студентов четвертого курса аптеки, в дополнение участие в образовательной подготовке врачей скорой помощи и педиатров.В 2006 году токсикологический центр пальметто был удостоен сертификата регионального токсикологического центра. Центр Американской ассоциации токсикологических центров, получивший статус только 61 центром на национальном уровне.

Типы вызовов

Наши звонки варьируются от случайного и преднамеренного проглатывания ядовитых веществ и лекарства от побочных эффектов лекарств, профессиональных воздействий, отравлений и биохимические катастрофы.Более 50% звонков связаны с воздействием на пациентов в возрасте до шести лет. Большинство время, когда мы можем успокоить звонящего и дать совет по безопасному наблюдению дома, избежать дорогостоящей поездки в отделение неотложной помощи.

При необходимости Токсикологический центр может дать немедленный совет по уходу лицу, осуществляющему уход. на дому или предоставлять консультации поставщикам медицинских услуг, отвечающим за уход экстренного отравления.Наш медицинский директор, врач со специальной подготовкой и сертификацией совета в области медицинской токсикологии, доступен 24 часа в сутки, 7 дней в неделю, чтобы обеспечить совет.

Экономия

Исследование UofSC показало, что на каждый доллар, потраченный на токсикологический центр пальметто, приходится больше было сэкономлено более 7 долларов на ненужных расходах на здравоохранение, включая отделение неотложной помощи и визиты к врачу, услуги скорой помощи и ненужные медицинские процедуры.

Дополнительная экономия возникает, когда включены другие льготы: помощь медицинским работникам в оптимальном ведении отравленных пациентов, сокращении пребывания в больнице, профилактике отравлений обучение, анализ данных в режиме реального времени для выявления очагов отравления и предоставление бесплатный круглосуточный доступ широкой публики к сертифицированным специалистам по информации о ядах.


Ядовитый центр Пальметто гордится тем, что обслуживает весь штат Южная Каролина. Позвоните по номеру 1-800-222-1222 для получения информации о профилактике и лечении отравлений. Следите за нами на Facebook

10 способов предотвратить пищевое отравление

Вот несколько советов, которые помогут вам снизить риск пищевого отравления в домашних условиях.

Вымойте руки

Тщательно вымойте руки водой с мылом (теплой или холодной) и высушите их:

  • перед контактом с пищевыми продуктами
  • после контакта с сырыми продуктами, включая мясо, рыбу, яйца и овощи
  • после прикосновения к мусорному ведру ходить в туалет, сморкаться или прикасаться к животным (включая домашних)

Подробнее о том, как мыть руки

Мойте рабочие поверхности, ножи и посуду

Мойте рабочие поверхности, ножи и посуду до и после приготовления пищи, особенно после контакта с сырым мясом (включая птицу), сырыми яйцами, рыбой и овощами.

Вам не нужно использовать антибактериальные спреи: подойдет горячая мыльная вода.

Кухонные полотенца

Регулярно стирайте кухонные полотенца и кухонные полотенца и дайте им высохнуть, прежде чем использовать их снова. Грязные, влажные тряпки — идеальное место для распространения микробов.

Используйте отдельные разделочные доски

Используйте отдельные разделочные доски для приготовления сырых продуктов, таких как мясо и рыба. Это делается для того, чтобы избежать загрязнения готовых к употреблению продуктов вредными бактериями, которые могут присутствовать в сырых продуктах до того, как они были приготовлены.

Храните сырое мясо отдельно

Особенно важно хранить сырое мясо отдельно от готовых к употреблению продуктов, таких как салат, фрукты и хлеб.

Это связано с тем, что эти продукты не будут подвергаться тепловой обработке перед тем, как вы их съедите, поэтому любые бактерии, которые попадут на продукты из сырого мяса, не будут уничтожены.

Храните сырое мясо на нижней полке

Всегда накрывайте сырое мясо и храните его на нижней полке холодильника, где оно не может касаться других продуктов или капать на них.

Тщательно готовьте пищу

Убедитесь, что птица, свинина, гамбургеры, сосиски и шашлыки приготовлены до горячего пара, без розового мяса внутри. Не мойте сырое мясо (включая курицу и индейку) перед приготовлением, так как это может привести к распространению бактерий по кухне.

Замораживание сырой курицы снижает уровень бактерий кампилобактерий, но не устраняет их полностью. Самый безопасный способ уничтожить все следы кампилобактерий — тщательно приготовить курицу.

Поддерживайте температуру в холодильнике ниже 5°C

Поддерживайте температуру в холодильнике ниже 5°C и проверяйте ее с помощью термометра для холодильника.Это предотвращает рост и размножение вредных микробов.

Не переполняйте холодильник: если он переполнен, воздух не сможет нормально циркулировать, что может повлиять на общую температуру.

Не оставляйте дверцу холодильника открытой без необходимости.

Быстро охладите остатки

Если вы приготовили пищу, которую не собираетесь есть сразу, охладите ее как можно быстрее (в течение 90 минут) и храните в холодильнике или морозильной камере.

Используйте остатки из холодильника в течение 2 дней и не разогревайте пищу более одного раза.

Соблюдайте сроки годности

Не ешьте продукты с истекшим сроком годности, даже если они выглядят и пахнут нормально. Сроки годности основаны на научных тестах, которые показывают, насколько быстро в упакованных продуктах питания могут развиваться вредные микроорганизмы.

Последняя проверка страницы: 16 октября 2020 г.
Срок следующей проверки: 16 октября 2023 г.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
