Какой цвет провода фаза и ноль?

Статьи › Чем отличается › Кабель от провода чем отличается

В двухфазной или трехфазной сети ноль обязательно маркируется синим или голубым цветом и обозначается на схеме как N (нейтраль), а все фазные провода маркируются литерой L. Коричневый цвет используется только для маркировки фазы А или L1 в сети 360В или просто L в сети 220В, а черный — для обозначения фаз В и L2.

1. Какой цвет провода идёт на фазу?
2. Какой цвет провода идет на ноль?
3. Какой цвет ноль и фаза?
4. Какого цвета провода плюс и минус?
5. Что будет если перепутать фазу?
6. Как отличить фазу и ноль?
7. Как узнать провода по цвету?
8. Как определить полярность проводов по цвету?
9. Как определить фазу?
10. Как определить где у провода плюс а где минус?
11. Какой провод фаза синий или коричневый?
12. Как обозначается плюс и минус?
13. Что означает синий провод?
14. Как подключить фазу и ноль в розетке?
15. Какой провод фаза красный или черный?
16. Какая буква обозначает фазу?
17. Что такое ноль и фаза?
18. Как правильно соединить провода?
19. Где у лампочки ноль и фаза?
20. Какие провода что означают?
21. Как определить фазу индикатором?
22. Как подписывается фаза и ноль?

Какой цвет провода идёт на фазу?

Самым распространенной цветовой маркировкой фазы: в однофазной сети является коричневый провод; в трехфазной сети фаза А — желтый цвет, В — зеленый, С — красный.

Какой цвет провода идет на ноль?

Ноль Изоляция нулевой жилы должна быть синего цвета. Иногда производители делают её голубой, но ошибиться здесь в любом случае невозможно, так как другие цвета, кроме оттенков синего, для нейтрали не используются. Маркировка цифрами для «ноля» не предусмотрена.

Какой цвет ноль и фаза?

Нейтраль или ноль (N) — нулевой рабочий проводник выполнен в синем или голубом цвете.

Какого цвета провода плюс и минус?

В цепях постоянного тока плюс обозначают красным, минус — черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.

Что будет если перепутать фазу?

Ответить на вопрос «что будет, если перепутать фазу и ноль при подключении люстры» можно однозначно: не произойдет никаких критических изменений. При этом выключателем будет разрываться не фаза, а ноль, но это никак не может повлиять на работоспособность и качество освещения.

Как отличить фазу и ноль?

Как определить фазу и ноль без приборов

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета.

Как узнать провода по цвету?

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть: Нулевой провод N — должен быть синего цвета. Нулевой защитный PE — желто-зеленого. Проводник совмещающий нулевой защитный и рабочий ноль PEN — желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

Как определить полярность проводов по цвету?

Цветовые обозначения полярности проводов

В сетях постоянного ток общепринято, что к плюсовой клемме источника постоянного напряжения подключается провод с оболочкой (изоляцией) красного (горячего) цвета, а минусу поставлен в соответствие черный цвет.

Как определить фазу?

Индикаторная отвертка — самая обыкновенная отвертка, которая позволяет определить «фазу» и «ноль» в розетке путем просовывания жала отвертки в одно из отверстий розетки. Устройство отвертки простое: электрический ток проходит через резистор внутри отвертки и передается на первый контакт неоновой лампочки.

Как определить где у провода плюс а где минус?

Поиск полярности происходит следующим образом:

• Вставить разъемы щупов мультиметра в гнезда на его корпусе.
• Диапазон измерения принимается до 20 В.
• Щупы тестера присоединяют к контактам или проводам прибора, полярность которого нужно определить.
• На дисплее отобразится величина замеряемой характеристики.

Какой провод фаза синий или коричневый?

В двухфазной или трехфазной сети ноль обязательно маркируется синим или голубым цветом и обозначается на схеме как N (нейтраль), а все фазные провода маркируются литерой L. Коричневый цвет используется только для маркировки фазы А или L1 в сети 360В или просто L в сети 220В, а черный — для обозначения фаз В и L2.

Как обозначается плюс и минус?

Знаки «плюс» и «минус» (+ и −) — математические символы, используемые для обозначения операций сложения и вычитания, а также положительных и отрицательных величин.

Что означает синий провод?

Согласно ПУЭ п. 1.1.29 — защитным проводником (заземления) является проводник желто-зеленого цвета, а нулевым рабочим проводником — синего (голубого) цвета.

Как подключить фазу и ноль в розетке?

Подключение двойной розетки

Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 — коричневый или красный кабель, фаза 2 — черный, фаза 3 — серый, ноль — синий, заземление — желто-зеленый. Монтаж тройной розетки производится по принципу двойной.

Какой провод фаза красный или черный?

Согласно общепринятым обозначениям бытовых кабелей и проводов нулевая жила маркируется жёлто-зелёным цветом, заземляющая — чёрным или коричневым, фазная — любым цветным (синий, голубой, красный).

Какая буква обозначает фазу?

Буквенно-цифровые обозначения зажимов и проводов

Наименование	Обозначение
Буквенно-цифровое
1-я фаза	L1
2-я фаза	L2
3-я фаза	L3

Что такое ноль и фаза?

Фаза — проводник, по которому подается ток. Ноль — отводящий проводник, который выравнивает напряжение. Земля — заземление, проводник, который не находится под напряжением и служит для аварийных ситуаций.

Как правильно соединить провода?

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Где у лампочки ноль и фаза?

Безопасным методом определить заземление, фазу и ноль, можно с помощью цветов электрических проводов в соответствии с принятым стандартом IEC 60446 2004 года. Где синий, бело-синий провод означает рабочий ноль, зелено-желтый провод — защитный ноль (заземление). Другие цвета обозначают фазу.

Какие провода что означают?

Фиксируем общую цветовую схему: Земля — цвет провода жёлто-зелёный или жёлтый цвет провода; Ноль — синий цвет; Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

Как определить фазу индикатором?

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Принцип работы индикаторной отвертки прост — при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения.

Как подписывается фаза и ноль?

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку. Рабочий нуль (N) — синего цвета, иногда красный. Нулевой защитный проводник (PE) — желто-зеленого цвета. Фаза (L) — может быть белой, черной, коричневой.

Цветовая маркировка проводов и кабелей при монтаже ГОСТ ПЭУ

Опубликовано: 10.08.2022

Содержание

Некоторые начинающие электрики могут подумать, что цветовая маркировка кабелей и проводов в электропроводке не несет в себе какого-либо особого смысла, однако такое мероприятие даёт возможность электрику быстро определить фазу, ноль и заземление в процессе монтажа.

Если контакты будут неправильно подсоединены между собой по окрасу, то это может стать причиной таких неблагоприятных последствий как короткое замыкание или поражение человека электричеством.

Цветовая маркировка предназначена для создания безопасных условий работ электромонтажного типа и ускорения процесса поиска и подключения контактов. На данный момент согласно ПУЭ и существующим европейским стандартам, каждая из жил имеет индивидуальный окрас изоляции. О том, какого цвета провод земля, ноль, фаза, используют буквы или цифры, мы расскажем в этой статье!

Как определить заземление?

Согласно ПУЭ, земельный провод должен быть окрашен в желто-зеленый цвет. Важно обратить внимание на то, что заводами производителями также практикуется нанесение на земельный провод полос с желто-зеленым окрасом, которые наносят в продольном и поперечном направлении. Иногда оболочка может быть просто желтого либо зеленого цвета. На схеме заземление обозначают латинскими буквами «PE». Многие называют «землю» нулевой защитой, однако путать её с нулем рабочим не стоит!

[su_custom_gallery source=»media: 144,141″ width=»350″ height=»300″ title=»never»]

Как определить нейтраль?

Трехфазные и однофазные электрические сети должны иметь синий, либо голубой цвет нуля. Ноль на схеме обозначается латинской буквой «N». Также его называют нулевым либо нейтральным рабочим контактом!

Как определить фазу?

Фазный провод (L) может маркироваться заводом в одном из таких цветовых решений:

В основном провода фазы бывают черного, коричневого или белого цвета.

Важно!

Цветовая маркировка электрических проводов в данной сфере обладает множеством нюансов и часто новичкам приходится сталкиваться с рядом вопросов

Как например:

• «Что означает аббревиатура PEN?»;
• «Как отыскать заземление, фазу и ноль, если у изоляции нет цвета, либо она обладает нестандартным окрасом?»;
• «Как самому указать фазу, заземление и ноль?»;
• «Есть ли еще стандарты по цветовому окрасу изоляции?».

На каждый из этих вопросов мы сейчас дадим простое и краткое объяснение!

Что означает PEN?

Уже устаревшая система TN-C подразумевает использование глухозаземлённой нейтрали. Плюсом такой системы можно назвать простоту электромонтажных работ. Минусом TN-C является вероятность поражения человека электрическим током в процессе монтажа электропроводки в домашних условиях.

Совмещенный провод имеет желто-зеленый цвет (как у PE), однако на концах изоляции присутствует синий цвет, характерный для нейтрали. На электрической схеме данный контакт обозначается как «PEN».

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции. В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется. В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

Как самому указать L, N, PE?

Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.

Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Заводские стандарты (ГОСТ)

C каждым десятилетием обозначение изоляции видоизменялось, поэтому не исключено, что нижеописанная информация Вам также может оказаться полезной.

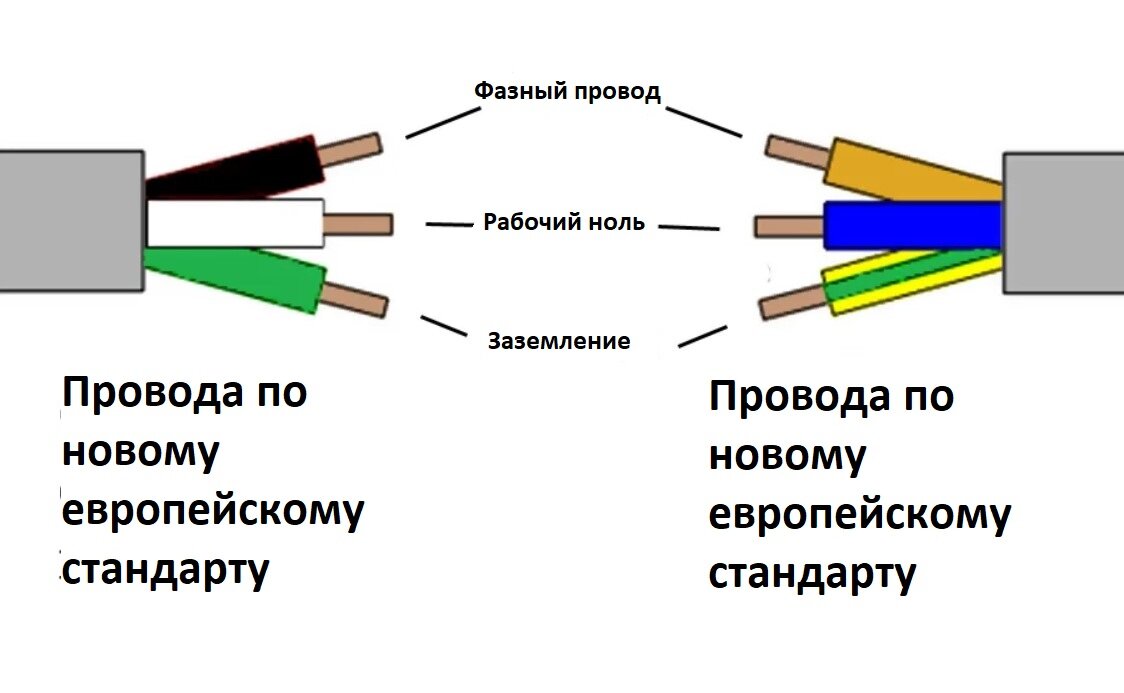

До 2000-го года использовалась такая цветовая маркировка проводов:

• N — белый;
• PE — черный;
• L — яркий.

Спустя некоторое время было внесено довольно существенное изменение: PE был «перекрашен» в желто-зеленый цвет.

После этого маркировка стала такой.

• N — черный или белый;
• PE — желто-зеленый;
• L — яркий.

Если же Вам по той или иной причине тяжело ориентироваться между контактами, предоставляем к Вашему вниманию детальную расшифровку маркировки кабелей и проводов по цветам. Маркировка соответствует как отечественным, так и европейским стандартам:

Что такое нейтральный провод и как он работает? [Видеогид]

Опубликовано: Electric City 16 марта 2021 г.

Об авторе

Electric City

Корпорация Electric City специализируется на устранении неполадок в электротехнике, ремонте электрооборудования и предоставлении полного спектра других услуг для частных и коммерческих клиентов. в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Для тех, кто с этим не знаком, удивительный мир электропроводки может оказаться довольно сложным. Вам может быть интересно, что такое нейтральный провод? Есть много терминов, которые нужно запомнить, а также множество шагов и правил, которым необходимо следовать, чтобы обеспечить полную работоспособность электрической системы. Один из таких терминов, который вы, несомненно, слышали в какой-то момент на уроках естествознания, — это «нейтральный провод».

Как и любой другой компонент электрической системы, нейтральный провод необходим для создания функциональной цепи. Но что такое нейтральный провод и чем он отличается от других проводов, таких как провода под напряжением?

Продолжайте читать, чтобы понять роль нейтрального провода в цепи и почему он важен для всей вашей электрической системы.

Познакомьтесь с основами работы с нейтральными проводами

Возможно, лучший способ понять, что такое нейтральный провод и его роль, — это взглянуть на самую простую схему.

Представьте, что перед вами батарейка и лампочка. Как и на уроке естествознания в 5-м классе, вам нужно найти способ соединить их, чтобы запитать лампочку. Прежде всего, вам нужен провод, который будет получать питание от аккумулятора и соединять его с лампочкой. Этот провод известен как ваш Горячая проволока . Конечно, чтобы замкнуть цепь, провод должен возвращать электроны в источник питания, чтобы лампочка загорелась. Этот провод *барабанная дробь* ваш нейтральный провод .

Подытожим: провод накала несет электричество от источника питания и отводит его на нагрузку (лампочку). Нейтральные провода забирают использованную электроэнергию от нагрузки и возвращают ее к источнику питания.

Нейтральные провода в вашем доме

Хорошо, это все хорошо, но батарейки не питают лампочки в вашем доме. Вместо этого они подключены к трансформатору. И поскольку они не подключены к батареям, вместо постоянного тока в вашем электричестве используется переменный ток. При постоянном токе электричество движется по прямому пути через горячий провод к нагрузке, обратно через нейтральный провод, а затем обратно к источнику питания.

Вы можете думать о постоянном течении как о лодке, движущейся по реке, которая в конце концов возвращается в озеро, из которого она возникла, по петле. При переменном токе электроны постоянно перемещаются туда-сюда между проводами вместо идеальной постоянной петли. Для наших сегодняшних целей нам не нужно знать намного больше о постоянном и переменном токе, но полезно знать, если вы не можете вспомнить те дни в начальной школе.

Чтобы получить более полное представление о том, как работает электропроводка в вашем доме, посмотрите это полезное видео, любезно предоставленное The Engineering Mindset:

Из этого видео вы узнаете все тонкости электрических цепей в вашем доме, в том числе разницу между нейтральной и заземляющей проводкой. Имейте в виду, если вы проводите это исследование, чтобы провести какие-то работы по электропроводке в вашем доме, будьте осторожны ! Аварии с электропроводкой могут оказаться фатальными, поэтому беритесь за проект электропроводки только в том случае, если у вас есть опыт и вы уверены, что сможете сделать это правильно. Кроме того, обязательно соблюдайте соответствующие правила безопасности. В противном случае оставьте это местному профессионалу, который сможет безопасно и точно завершить проект.

Важность знаний о нейтральных проводах

Как видите, нейтральный провод необходим для электрической системы вашего дома. Без него не было бы цепи, по которой электричество текло бы и завершало свой круг обратно к источнику энергии. Нейтральные провода важны в каждой точке всей вашей электрической системы — с момента, когда они покидают трансформатор или блок предохранителей, на протяжении всего пути до их возвращения к источнику.

По этой причине важно, чтобы вы знали, что такое нейтральные провода и как они работают в вашем доме, особенно если вы планируете в какой-то момент выполнить какую-либо модернизацию электропроводки или панели. Общее представление о назначении каждого провода поможет обеспечить правильную работу вашей системы на долгие годы!

Electric City — ваша команда электриков Premier Minnesota

Для жителей Миннесоты или владельцев собственности, которым нужна помощь с электроснабжением их дома или предприятия, Electric City здесь, чтобы помочь. Наша команда опытных электриков не только способна решить любую электрическую проблему или проект, который у вас есть, но мы делаем это с безопасностью на переднем крае нашего процесса.

Мы также гордимся своей прозрачностью и отвечаем на любые ваши вопросы о том, что мы делаем, чтобы обеспечить бесперебойную работу электроснабжения вашего дома или предприятия.

В Electric City мы стремимся наладить партнерские отношения с нашими клиентами, чтобы у них был человек, которому они могут доверить все свои электрические потребности. Чтобы начать сотрудничество с профессиональной командой, с которой легко и весело работать, свяжитесь с Electric City сегодня!

Журнал электрика-Понимание тока нейтрали

Введение

Ток нейтрали, пожалуй, одна из самых неправильно понятых и упущенных из виду тем в области электротехники. Хорошее понимание того, как ток нейтрали влияет на безопасность и надежность электрической системы, значительно изменит ваш взгляд на проектирование цепей переменного или постоянного тока. Однако в этом посте мы сосредоточимся на концепциях, применимых конкретно к нейтралям цепи переменного тока.

«Ток нейтрали» Формулы

В сбалансированной однофазной или 3-фазной системе расчетный ток нейтрали всегда равен нулю. В любом случае, если ток нейтрали имеет ненулевое значение, система перестает быть «уравновешенной». Нейтральные токи необходимо тщательно учитывать для обеспечения безопасности и надежности электроустановок. Приведенные ниже формулы предназначены для расчета токов нейтрали в однофазных и трехфазных системах, и их следует запомнить.

Для однофазных сетей: (ПРИМЕЧАНИЕ. Всегда вычитайте меньший ток из большего, чтобы результат всегда был положительным.)

Ток N = Ток L1 — Ток L2

Для трехфазного:

Чтобы легко запомнить формулу трехфазного тока нейтрали, я сочинил «глупый, короткий рассказ с броскими фразами. ” Это позволяет легко запомнить не только саму формулу, но и то, как работает нейтральный ток. Вот он:

«Кто-то пролил SOS на пол в доме . Чтобы убрать его и получить N кое-что осталось, им пришлось СОП это сделать».

Объяснение : «Кто-то пролил SOS (вроде «соуса») на пол в доме (под знаком квадратного корня). Чтобы удалить это ( минус знак «-» или разность ) и оставить N что-то еще ( N = 0), они должны были выполнить SOP ». SOS означает «Сумма квадратов» для тока каждой фазы. SOP расшифровывается как «Сумма произведений» для каждого фазного тока.

Расчет тока нейтрали:

Пример 1 : Вторичная обмотка однофазного трансформатора 120/240 В переменного тока подключена к двум отдельным нагрузкам с общей нейтралью. Нагрузка 1 = 20 ампер. Нагрузка 2 = 15 ампер. Рассчитать ток нейтрали.

Решение 1 : Соединения L1 и L2 на вторичной обмотке трансформатора полярно противоположны (сдвинуты по фазе на 180 градусов). Следовательно, два противоположных тока через L1 и L2 будут вычитаться и возвращаться к источнику через один и тот же нейтральный проводник в противоположные полупериоды. Таким образом, разница между токами L1 и L2 составляет:

L1 — L2 = N (ток нейтрали)

20 ампер — 15 ампер = 5 ампер тока нейтрали вычитание в течение каждого полупериода. Однако ток нейтрали находится в фазе с L1 в течение первого полупериода и в фазе с L2 во время второго полупериода. Это позволяет току течь в одном направлении за раз через общую нейтраль.

ПРИМЕЧАНИЕ : Существуют потенциальные угрозы безопасности при использовании общей нейтрали, которые более подробно описаны в другом посте, озаглавленном «Опасности многопроводных ответвленных цепей» на этом сайте.

Необходимо соблюдать осторожность, чтобы обеспечить безопасность и надежность цепей с общей нейтралью. Размыкание нейтрали под напряжением потенциально может привести к делителю напряжения между ветвями сетевого напряжения и превышению номинального напряжения на нагрузке прибора или оборудования, что может привести к повреждению или возгоранию. Кроме того, подключение двух однофазных нагрузок к «одинаковым шинам» (т. е. L1 и L1 или L2 и L2) при совместном использовании нейтрали приведет к тому, что токи нейтрали будут складываться, а не вычитаться, и потенциально превысит допустимую нагрузку нейтрального проводника… потенциально вызывая огонь.

Как правило, из соображений безопасности я по возможности избегаю использования общей нейтрали.

Пример 2 : Однофазный 2-полюсный автоматический выключатель на 120/240 В переменного тока подключается к двум идентичным однофазным асинхронным двигателям на 120 В переменного тока с общей нейтралью. Каждый двигатель имеет ток полной нагрузки 7,5 ампер и приводит в действие два отдельных идентичных вентилятора. Рассчитать ток нейтрали.

Решение 2 : Важно отметить, что приложение использует двухполюсный автоматический выключатель, который обеспечивает подключение шины L1 к двигателю №1, шины L2 к двигателю №2 и двух токов нагрузки. сдвинуты по фазе на 180 градусов. Поскольку две нагрузки идентичны, то и токи будут (для всех практических целей) одинаковыми. Следовательно, ток нейтрали равен:

L1 — L2 = N (Ток нейтрали)

7,5 А — 7,5 А = 0 А тока нейтрали

Таким образом, это «сбалансированная» однофазная система.

ПРИМЕЧАНИЕ : Если один из этих двух проводов «горячего» двигателя вентилятора переместить в другую цепь и соединить с обоими горячими проводами на одной шине (т. может перегрузить нейтральный проводник… особенно если вентилятор засорился или двигатель вентилятора был просто грязным и вызвал увеличение потребляемой мощности.

Пример 3

: 3-фазный источник 480 В переменного тока подключен к трем идентичным однофазным цепям освещения 277 В переменного тока с общей нейтралью. Предполагая, что расстояния до осветительных приборов одинаковы, каков ток нейтрали?

Решение 3 : Поскольку мы имеем дело с трехфазной панелью, все три одинаковых осветительных прибора должны быть ВКЛЮЧЕНЫ одновременно И подключены к трем противоположным силовым шинам для достижения сбалансированной нагрузки и устранения всех токов нейтрали в чистый ноль ампер. Однако это маловероятно среди нескольких однофазных осветительных приборов. Кроме того, ампер-розетки светильника не указаны. Следовательно, ток нейтрали не может быть рассчитан. Если какая-либо из однофазных нагрузок подключена к общим шинам при совместном использовании нейтрали, то эти нейтральные токи будут складываться, а не гаситься, и потенциально могут превысить допустимую нагрузку нейтрального проводника… потенциально вызывая пожар.

Пример 4 : 3-фазный источник 208Y/120 В переменного тока подключен к небольшому осветительному щиту, который питает четыре идентичные цепи однофазного люминесцентного освещения 120 В переменного тока.

Нагрузки на каждую цепь следующие: Цепь №1 (фаза L1) = 5А. Цепь №2 (фаза L1) = 4,25 А. Цепь №3 (фаза L2) = 7,5А. Цепь №4 (фаза L3) = 10А. Все провода в четырех цепях имеют провод 12AWG THHW с общей нейтралью. Рассчитать ток нейтрали.

Решение 4 : Начните с расчета полного тока на каждой из трех фаз. ток L1 = 90,25 А, ток L2 = 7,5 А и ток L3 = 10 А. Если подставить каждый фазный ток в приведенную ниже формулу тока нейтрали, ток нейтрали составит 2,22 А. Этот небольшой дисбаланс вполне приемлем и находится в пределах допустимой нагрузки провода 12AWG при 75 градусах Цельсия. Однако, опять же, здесь существуют те же две опасности. Если нейтральный проводник в цепях с противоположными фазами приподнимается под напряжением, линейное напряжение 208 В переменного тока между противоположными фазами будет делиться между двумя светильниками в зависимости от их внутреннего сопротивления. Это может привести к повреждению балластов и потенциальному возгоранию. Кроме того, если одна из цепей будет перемещена на общую шину при совместном использовании нейтрали, токи нейтрали будут добавляться, а не компенсироваться… потенциально превышая допустимую нагрузку нейтрального проводника.

По указанным выше причинам я лично избегаю использования общей нейтрали, когда это возможно, потому что они безопасны только в том случае, если нейтраль никогда не поднимается под напряжением И если все общие однофазные цепи, использующие нейтраль, остаются на противоположных фазах. Я думаю, что они опасны, и риск возгорания, травм и материального ущерба не стоит экономии на меди из-за отсутствия отдельных нейтралей. Многие подрядчики по электроснабжению используют общие нейтрали, чтобы срезать углы и сэкономить деньги на проводке. Я НЕ одобряю эту практику. Однако только по этой причине общие нейтрали неизбежны. Мы всегда будем сталкиваться с ними. При каждом применении следует тщательно взвешивать, чтобы определить, могут ли общие нейтрали представлять потенциальную опасность для людей или чувствительного оборудования. Если вы должны использовать общую нейтраль, ток нейтрали следует ВСЕГДА рассчитывать, чтобы предотвратить возгорание. Кроме того, всегда следует принимать необходимые меры предосторожности (например, использовать косички в общих соединениях), чтобы предотвратить потенциальную опасность при отключении нейтрали под напряжением.
