Паяльник

Изготовление и ремонт электронного оборудования, многие монтажно-слесарные и другие работы требуют применения специального инструмента — паяльника. Все, что вы хотели узнать о паяльниках, их существующих типах, устройстве и работе, а также о верном выборе и применении паяльников, рассказано в статье.

Назначение и функции паяльника

Паяльник — электрический или газовый нагревательный прибор, предназначенный для выполнения паяльных работ путем плавления специальных сплавов (припоев) и нанесения их на изделие.

Пайка (паяние) — процесс создания неразъемного соединения металлических изделий путем нанесения на них расплавленного припоя — является одним из древнейших технологических приемов, которым люди пользуются на протяжении нескольких тысяч лет. С помощью пайки осуществляется изготовление и ремонт радиоэлектронной аппаратуры, ювелирных украшений, радиаторов и теплообменников, металлических резервуаров и иных изделий. Эти работы требуют плавления припоя и прогрева изделия, для чего служит специальный инструмент — паяльник.

С помощью паяльника, в зависимости от его типа и конструкции, выполняется несколько операций:

• Расплавление припоя и твердого флюса перед их нанесением на место соединения деталей;
• Нанесение припоя на место соединения деталей и облуживание деталей;
• Расплавление припоя при ремонте и разборке паяных изделий;
• Прогрев отдельных зон изделий при подготовке к выполнению пайки.

Качественно и быстро выполнять эти работы можно только при правильном подборе инструмента. Сделать верный выбор поможет основная информация о паяльниках, их типах, конструкции и характеристиках.

Обратите внимание: в данной статье вы найдете информацию только о ручных электрических и газовых паяльниках, специальное паяльное оборудование (паяльные станции, фены) здесь не рассматривается.

• Паяльник мини 137х35х20 (рабочая температура 200-400С) газовый контейнер 6мл JTC

  1 850 ₽


• Паяльник 100Вт/220В ТЕРМОЛЮКС

  535 ₽


• Паяльник 200Вт/220В радиаторный REXANT

  3 250 ₽


• Паяльник 300Вт/220В

  2 990 ₽


• Паяльник 300Вт/220В с плоским нагревателем «ТОПОР» REXANT

  4 610 ₽


• Паяльник 150Вт/220В MOS

  1 220 ₽


• Паяльник газовый портативный 15мл REXANT

  2 980 ₽


• Паяльник 30Вт/220В выжигатель по дереву (19 насадок) REXANT

  3 260 ₽


• Паяльник 200Вт/220В

  2 190 ₽


• Паяльник портативный многофункциональный (пайка,термическая обработка,газовая горелка) JTC

  4 900 ₽


Показать все товары

Классификация и конструкция паяльников

Паяльники делятся на три больших группы по способу нагрева жала:

• Электрические;
• Газовые;
• Бензиновые.

Паяльники разных типов имеют свои особенности.

Электрические паяльники

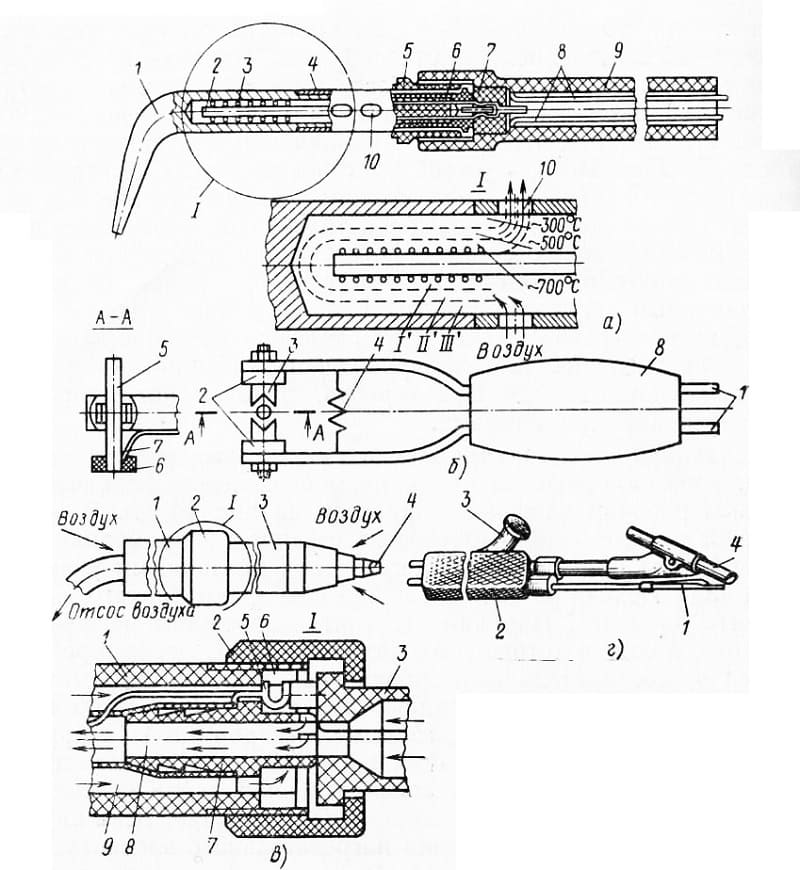

Общее устройство электрического паяльника Электрический стержневой паяльник непрерывного нагрева

Электрические паяльники делятся на несколько типов по способу нагрева:

• Непрерывного нагрева;
• Импульсного нагрева;
• Форсированного нагрева.

Электропаяльники бывают стержневыми и молотковыми (радиаторными).

Основу стержневого паяльника составляет стальной трубчатый корпус (кожух), внутри которого располагается трубка меньшего диаметра, на которой располагается нагревательный элемент. Внутрь трубки малого диаметра устанавливается медное или стальное жало прямой или Г-образной формы, рабочая часть которого имеет специальную заточку. Жало может быть несменным и сменным, во втором случае оно фиксируется винтом. Нагревательный элемент паяльника изготавливается из провода с высоким удельным сопротивлением электрическому току (нихрома), намотанного на внутреннюю трубку через слюдяную прокладку.

На современном инструменте часто применяются керамические нагревательные элементы с металлическим напылением. Корпус паяльника в сборе с нагревательным элементом и жалом установлен в рукоятку из изоляционного материала (пластика или древесины). Из тыльной стороны рукоятки выходит шнур питания со штепсельной розеткой, переходником для подключения к прикуривателю автомобиля или иным устройством.

Молотковый (радиаторный) электрический паяльник

Электрический паяльник импульсного нагрева

Конструкция паяльника импульсного нагрева

Молотковые паяльники устроены аналогично, однако вместо стержневого жала в них используется массивная насадка в виде топорика или молотка из красной меди, которая жестко фиксируется в корпусе.

Работа всех паяльников непрерывного нагрева проста: при подаче питания нагревательный элемент нагревает корпус и жало до необходимой температуры (от 160 до 250-300 и более градусов), что и позволяет расплавлять припой и флюс.

В современных паяльниках часто предусмотрена функция регулировки температуры путем изменения напряжения питания нагревательного элемента.

Паяльники форсированного нагрева имеют аналогичное устройство, однако в них применяются нагревательные элементы, электрическое сопротивление которых растет с увеличением температуры, либо сдвоенные нагревательные элементы с биметаллическим выключателем. В первом случае при подаче питания температура нагревательного элемента резко растет, что влечет за собой повышение сопротивления — это ускоряет нагрев на начальном этапе. При дальнейшем нагреве сопротивление становится слишком высоким, и жало перестает нагреваться, чем обеспечивается автоматическая регулировка его температуры. Во втором случае на первоначальном этапе включаются оба нагревательных элемента, что ускоряет нагрев, а после достижения необходимой температуры один нагреватель отключается, а второй продолжает работать, поддерживая температуру жала.

Паяльники импульсного нагрева устроены иначе: основу инструмента составляет понижающий трансформатор, первичная обмотка которого соединена с питающей сетью, а вторичная — с проволочным (медным) жалом, закрепленном на держателе.

Жало имеет V-образную форму, пайка осуществляется его заостренной частью. Вся конструкция помещена в корпус пистолетного типа, на рукоятку которого выведена кнопка включения и лампа/светодиод подсветки. Работает паяльник следующим образом: при нажатии кнопки на первичную обмотку трансформатора подается напряжение 220 В, на вторичной обмотке возникает ток большой величины, который протекает по жалу и нагревает его. Нагрев жала происходит за очень короткое время — от долей секунды до 2-3 секунд. При отпуске кнопки паяльник выключается и жало остывает. Импульсный режим работы повышает степень безопасности и экономичность паяльника.

Характеристики электрических паяльников

Электрические паяльники выпускаются на обычное (220 В) и пониженное (12, 36 и 42 В) напряжение питания, они имеют мощность от 10 до 250 Вт, обеспечивая нагрев до 250 градусов и более. Жало стержневых паяльников может иметь диаметр от 3 до 8 мм и более, изготавливается из меди или сплавов железа, рабочая часть затачивается на конус, прямой или косой клин, либо на более сложные формы для выполнения специальных работ.

В России на электропаяльники распространяется стандарт ГОСТ 7219-83, в соответствии с котором инструмент имеет маркировку из букв и цифр:

• ЭП — электропаяльник;
• С — со сменным жалом;
• Ц — с несменным жалом;
• Н — непрерывного нагрева;
• И — импульсного нагрева;
• Ф — форсированного нагрева;
• Т — с регулировкой температуры.

Цифровое обозначение состоит из двух чисел, разделенных чертой, первое число означает номинальную мощность, второе — номинальное напряжение питания. В соответствии с этой маркировкой паяльник непрерывного нагрева со сменным жалом на 220 В мощностью 40 Вт и функцией регулировки температуры имеет обозначение ЭПСНТ 40/220.

Газовые и бензиновые паяльники

Газовый паяльник

Газовые и бензиновые паяльники объединяют в себе две основных части: газовую или жидкостную горелку и паяльную насадку. Паяльная насадка выполнена в виде трубки с наконечником в виде жала, внутри которой располагается пламегаситель (он же катализатор) — керамическая сетка, при контакте о которую пламя гасится и отдает все тепло насадке. Благодаря такой конструкции в газовом паяльнике отсутствует открытое пламя, а продукты горения выходят через отверстие (отверстия) в паяльной насадке.

Корпус газового и бензинового паяльников образуется двумя элементами — горелкой, к которой присоединяется газовый баллон или резервуар под жидкое топливо. Баллон может быть стационарным или сменным, в первом случае он периодически заправляется из баллона большей емкости через переходник, во втором случае резервуар просто заменяется при израсходовании топлива.

Жало газового и бензинового инструмента может иметь различную форму и размеры для выполнения различных операций.

Большим преимуществом газовых и бензиновых паяльников является их автономность (может работать в любых условиях), высокая скорость нагрева жала и возможность регулировки температуры в широких пределах.

Правильный выбор и эксплуатация паяльников

Выбор паяльника необходимо делать, исходят из характера выполняемых работ и частоты использования этого инструмента. Для периодического ремонта электрических приборов, а также для радиолюбителей достаточно обычного стержневого электропаяльника мощностью 25 или 40 Вт. В ряде случаев будут удобнее импульсные паяльники, которые, к тому же, более безопасны. Для применения в мастерских и в кружковой работе (в клубах юных техников или в школьных мастерских) лучше использовать паяльники на пониженное напряжение питания (до 42 В), которые отвечают требованиям электробезопасности. Для профессионального применения подходят паяльники с регулировкой температуры и наборами сменных жал различной формы. Для выполнения работ в отдалении от электросетей лучшим выбором станут газовые или бензиновые паяльники. Наконец, для ремонта крупных изделий, в том числе медных автомобильных радиаторов, предназначены молотковые паяльники большой мощности.

При пайке необходимо соблюдать общетехнические рекомендации по работе с припоями и флюсами, подготовке поверхностей, работе с электронными приборами отдельных групп, и т.д. Также нужно соблюдать и технику безопасности во избежание ожогов и отравлений продуктами термического разложения флюсов. При верном выборе паяльника и соблюдении всех рекомендаций работа будет выполнена быстро, качественно и безопасно.

Для чего нужен газовый паяльник —

   Пайка – достаточно интересный и увлекательный процесс. В разное время люди паяли металл, серебряные и золотые изделия.  Со временем появилась необходимость в газовых паяльниках, которые используются при полном отсутствии электричества. Наиболее востребованным он стал у монтажников, электриков, ювелиров и автомобилистов, которые чаще всего работают на обесточенных объектах.

   Обычно при слове «паяльник» все представляют себе электрический инструмент с нагревателем. Однако это не единственный представитель паяльников. Бывают случаи, когда во время поездки в проводке автомобиля что-то замкнуло или необходимо спаять достаточно крупные провода. В этих случаях обычный электропаяльник не подойдет и вот тогда-то нужно будет воспользоваться газовым. Это небольшой инструмент, который состоит из трех частей:

1. Бак, который заполнен газом.
2. Регулировка уровня пламени.
3. Переходник (соединитель).

   Однако, если вам придется когда-нибудь разбирать данное устройство, вы увидите, что на самом деле он имеет более сложную конструкцию. Основным достоинством газовых паяльников является возможность устанавливать жала, разные по форме и назначению. Заменить его можно только тогда, когда жало остыло.
   В процессе работы открытое пламя газового паяльника используется достаточно редко. Из-за керамической решетки, которую называют катализатором, пламя не выходит наружу, а равномерно распределяется и прогревает жало. Стоит заметить, что керамика очень хрупкий материал и поэтому стоит бережно относиться к паяльнику, дабы не ронять его. Однако, если это все-таки произошло, можно сделать катализатор из нихромовой нити. Он вполне себе заменить оригинал.

Область применения

• Пайка ювелирных изделий. Например, серебра. В данном случае нельзя использовать обычный электрический паяльник, так как он не имеет достаточную мощность для нагревания припоев на основе серебра. Важно, чтобы температура плавления припоя не превышала температуру плавления самого изделия.
• Термоусадка, которую применяют для изоляции электрических соединений, восстановления уже имеющегося поврежденного слоя изоляции или для предотвращения механических повреждений в будущем.
• Ремонт автомобильной электроники в случае отсутствия доступа к электричеству.
• Подогрев крепежных деталей, которые заржавели (болты, гайки).
• Пайка с использованием твердых припоев. Температура открытого пламени достигает более 1000C.
• Точечная пайка плат и микросхем при отсутствии электричества.
• Многофункциональность таких паяльников позволяет применять их для резки, плавки и сваривания элементов пластика. Правда, эти функции могут выполнять только высококачественные модели.

Принцип работы

   Как уже упоминалось ранее, специальный бак нужно заполнить газом. Достаточно воспользоваться простым газовым баллоном, которым обычно заправляют зажигалки. Для этого прижмите его к отверстию для заправки и подождите, пока емкость полностью заполнится. Это у вас займет всего несколько секунд. «Топливо» подается в сопло через вентиль, который контролирует рабочую температуру и интенсивность подачи газа. С помощью пьезоэлемента (иногда, кремня) воспламеняется газ. Благодаря регулятору можете задавать и контролировать необходимую длину пламени, с учетом того, какая требуется температура пайки.
   Однако, перед использованием обязательно изучите инструкцию, чтобы избежать нежелательных происшествий. Обратите внимание, что время работы газового паяльника зависит от конкретной модели. Это может быть как несколько минут, так и несколько часов. В большинстве часов это 20-30 минут, поэтому газовый баллон должен находиться всегда под рукой.

Преимущества

1. Мобильность инструмента.
2. Возможность регулировать пламя.
3. Использование паяльника при отсутствии электричества.
4. Компактность и работа в труднодоступных местах.
5. Время подготовки инструмента к работе 10-30 секунд.
6. Многофункциональность:

• режим горелкиприменяется, чтобі нагреть плату, клеящий состав или пластиковые трубы пламенем;
• пайка тонкой струей горячего воздуха используется для расплавки припоя;
• обработка контактов, проводов или элементов плат (к примеру, микросхем) с помощью припоя.

       7. Рабочая температура: от 500C до 2000C.
       8. Возможность смены жала для разных задач.
       9. Не оснащен проводами.

Рекомендации

• Не следует пользоваться газовой горелкой в помещении, которое плохо проветривается.
• Не следует использовать паяльник рядом с горючими, легко воспламеняемыми или взрывоопасными веществами.

   Прежде, чем менять жала дождитесь пока инструмент остынет.

Выбор газового паяльника

   Перед покупкой инструмента, определите для себя задачи, которые он должен выполнять.

• Если устройство вам необходимо для бытового использования, то присмотрите себе недорогие модели средней ценовой категории. Температура нагрева будет в пределах 1000-1500C, чтобы можно было работать с более мягким припоем (бронза, медь или серебро). Такой паяльник справится с простыми повседневными задачами (паять детали, разрезать пластик, разжечь костер). А для любителей турпоходов, он будет просто необходимой вещью и с легкостью справится с приготовлением или разогревом еды.
• Если же вы планируете профессиональное применение паяльника, то обратите внимание на устройства, которые имеют несколько функций. Ознакомьтесь с ассортиментом фирм-производителей, которые изготавливают качественные и дорогостоящие изделия. Они предназначены для работы с и с твердым, и с мягким припоем, хорошо прогревают детали и режут пластик. Такие паяльники рекомендуется заправлять хорошо очищенным бутаном. Потому что при использовании обычного бытового газа, есть вероятность испортить катализатор, который может забиться твердыми примесями. В таком случае его придется периодически прочищать.

Узнать больше | Детская площадка для схем: S для паяльника

Узнать больше

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Что такое паяльник?

Из Википедии

Паяльник — это ручной инструмент, используемый для пайки. Он подает тепло для расплавления припоя, чтобы он мог затекать в соединение между двумя заготовками.

Паяльник состоит из нагреваемого металлического наконечника и изолированной ручки. Нагрев часто достигается электрическим путем, пропуская электрический ток (подаваемый через электрический шнур или аккумуляторные кабели) через резистивный нагревательный элемент. Аккумуляторные утюги можно нагревать за счет сжигания газа, хранящегося в небольшом резервуаре, часто с использованием каталитического нагревателя, а не пламени. Простые утюги, используемые сегодня реже, чем в прошлом, представляли собой просто большой медный наконечник на ручке, нагретый в пламени.

История

От Курца Эрса

Сегодня трудно сказать, кто первым открыл, как «склеивать» металлы. Одно можно сказать наверняка; ювелиры Древнего Египта умели соединять золото более 5000 лет назад. Их коллеги в Трое тоже были мастерами пайки задолго до того, как древние тевтоны могли даже мечтать о таком ремесле. Пайка «достигла зрелости», когда было открыто олово как металл для пайки — и это было 4000 лет назад!

С тех пор мировая технология пайки стремительно развивалась. Сначала он распространился по Средиземноморью. Критяне показали его этрускам, которые затем обучили ему римлян, тунисцев и испанцев, а затем и многих других, включая менее развитые культуры того времени — швейцарцев, богемцев, венгров, тевтонов и скандинавов.
