ЕТ

Екатерина Турчанина

тестер Ц435 сделан в СССР. И ещё,есть ли конденсаторы переменного и постоянного, или они не различаются так? если различаются то прошу скажите как их различить?

• емкость
• конденсатор
• тестер

МА

Марьяна А

вот так тестер включить вместо измерительной головки, чудный прибор, видит разницу в одну пику, настраивается за 1 день.

НЖ

Наталия Живова

Конденсаторы постоянного тока — это ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ. У них выводы либо маркированы «+» и «-«, либо асимметричные, скажем «-» на корпусе, а «+» на центральном контакте. И указано максимальное рабочее напряжение.
А есть неполярные конденсаторы, которые могут работать и в цепях переменного тока.

У них, как правило, ёмкость на несколько порядков ниже, чем у электролитов и выводы всегда симметричные и равнозначные.

Шоб померить ёмкость тем тестером нужно две пары щупов. первые две втыкаются в розетку 220в 50Гц (осторожно! опасно! сначала внимательно изучи инструкцию! ) и в крайние гнёзда того тестера, а имеряемая ёмкость подсоединяется к внутренним гнёздам. и через оказываемое сопротивление (которое обратно пропорционально ёмкости) измеряется ёмкость конденсатора. При этом ещё нужно нажать сразу двеслева кнопки и поставить круговой переключатель режимов в нужное место.
Ну, там снизу на крышечке есть подсказки, обычно..))

Оксана М.

Скачать инструкцию по эксплуатации.
Я бы вставил в клеммы * и Сх. Ручку в положение Сх.
Что переменного и постоянного? Емкости? Да — есть. Напряжения? Да — есть. Отличить по ручке перемены емкости, либо по строению, если вы про напряжение.

ОЛ

Оля Ли

Как я понял тебе нужен краткий курс быстрого обучения. …

Александр Матвеенко

Вобще, конденсаторы общего назначения не различаются . Но есть конденсаторы специально разработанные для работы в цепях переменного тока.

Можно проверить (протестировать) «кондёр» тестером, поставив предел кОм на приборе Ц435. но только относительно большой емкости — 1 мкф и более.

Можно наблюдать заряд — разряд, меняя полярность прибора — по отклонению стрелки прибора, можно судить о исправности конденсатора.

OO

Ooo Ooo

Можно грубо проверить в режиме омметра. А можно и фарадметром, имеющемся в данном приборе, но надо подавать дополнительное напряжене вольт 36 согласно руковоцтва по эксплутации тестера.

ЭГ

Эльдар Гаджиев

Читай пока книжки…. Для экспериментов ты еще не дорос….)))

Похожие вопросы

Как измерить тестером напругу в автомобиле?

Определить ёмкость и рабочее напряжение конденсаторов

Какой наибольший по ёмкости электролитический конденсатор был сделан в СССР

Как измерить тестером потребляемые Ватты?

конденсатором какой ёмкости можно заменить конденсатор ёмкостью 68 нанофарад. не могу найти конденсатор ёмкостью 68 n

Как измерить мультиметр-тестер

как рассчитать ёмкость конденсатора для переменного электромагнита..

Определить ёмкость плоского воздушного конденсатора

Какая ёмкость должна быть у конденсаторов c1 и c2

Как измерить ёмкость кота?

Как определить емкость конденсатора? | Электроснабжение для предприятий

Основной характеристикой конденсатора является его емкость. Очень часто замеры емкости требуется проводить в электролитическом конденсаторе. В отличие от керамических и оксидных конденсаторов, которые редко выходят из строя (разве что в результате пробоя диэлектрика), электролитическим деталям свойственна потеря ёмкости из-за высыхания электролита. Поскольку работа электронных схем сильно зависит от емкостных характеристик, то необходимо знать, как определить емкость конденсатора.

Существуют разные способы определения ёмкости:

• по кодовой или цветной маркировке деталей;
• с помощью измерительных приборов;
• с использованием формулы.

Измерить емкость проще всего с помощью измерителя C и ESR. Для этого контакты измерительных щупов подсоединяют к выводам конденсатора, соблюдая полярность электролитических деталей. При этом результаты измерений выводятся на дисплей. (Рисунок 1). Радиолюбители, которым часто приходится делать измерения, приобретают такой прибор или изготавливают его самостоятельно.

Рис. 1. Измерение ёмкости с помощью измерителя C и ESR

Содержание

1. С использованием мультиметра и формул
2. Осциллографом
3. Гальванометром
4. По маркировке
5. Цветовая маркировка
6. Видео в помощь

С использованием мультиметра и формул

Если в вашем распоряжении есть мультиметр с функцией измерения параметра «Cx», то измерить ёмкость конденсатора довольно просто: следует переключить прибор в режим «Сх», после чего выбрать оптимальный диапазон измерения, соответствующий параметрам конденсатора. Ножки конденсатора вставляем в соответствующее гнездо (соблюдая полярность подключения) и считываем его параметры.

Режим «Сх» в мультиметре

Менее точно можно определить ёмкость с помощью тестера, у которого нет режима «Сх». Для этого потребуется источник питания, к которому подключают конденсатор по простой схеме (рис. 2).

Рис. 2. Схема подключения конденсатора

Алгоритм измерения следующий:

1. Измерьте напряжение источника питания щупами контактов измерительного прибора.
2. Образуйте RC-цепочку с конденсатором и выводами резистора номиналом 1 – 10 кОм.
3. Закоротите выводы конденсатора и подключите RC-цепочку к источнику питания.
4. Замерьте напряжение образованной цепи с помощью мультиметра.
5. Если напряжение изменилось, необходимо подогнать его до значения, близкого к тому, которое вы получили на выходе источника питания.
6. Вычислите 95% от полученного значения. Запишите показатели измерений.
7. Возьмите секундомер и включите его одновременно с убиранием закоротки.
8. Как только мультиметр покажет значение напряжения, которое вы вычислили (95%), остановите секундомер.
9. По формуле С = t/3R, где t – время падения напряжения, вычисляем ёмкость конденсатора в фарадах, если единицы измерения сопротивление резистора выразили в омах, а время в секундах.

Рис. 3. Измерение с помощью тестера. Проверка

Подчеркнём ещё раз, что точность измерения ёмкости данным способом не слишком высока, но определить работоспособность радиоэлемента на основании такого измерения вполне возможно. Некоторые узлы электронных приборов исправно работают, если есть небольшие отклонения от номинальных емкостей, главное, чтобы не было электрического пробоя.

Таким же методом можно вычислить параметры керамического радиоэлемента. Для этого необходимо подключить RC-цепочку через трансформатор и подать переменное напряжение. Значение ёмкости в данном случае определяем по формуле: C = 0.5*π*f*X_c , где f – частота тока, а X_c – ёмкостное сопротивление.

Осциллографом

С приемлемой точностью можно определить ёмкость конденсатора с помощью цифрового или обычного электронного осциллографа. Принцип похож на метод измерения ёмкости тестером. Разница только в том, что не потребуется секундомер, так как с высокой точностью время зарядки конденсатора отображается на экране осциллографа. Если применить генератор частоты и последовательную RC-цепочку (рис. 4), то ёмкость можно рассчитать по простой формуле: C = U

R / U_C* ( 1 / 2*π*f*R ).

Рис. 4. Простая схема

Алгоритм вычисления простой:

1. Подключите осциллограф к электрической схеме. При подключении щупов прибора к электролитам соблюдайте полярность электрического тока.
2. Измерьте амплитуды напряжений на конденсаторе и на резисторе.
3. Путём подстройки частоты генератора добивайтесь, чтобы значения амплитуд на обоих элементах сравнялись (хотя бы приблизительно).
4. Подставьте полученные значения в формулу и вычислите ёмкость конденсатора.

При измерении ёмкостей неполярных конденсаторов часто вместо RC-цепочки собирают мостовую схему с частотным генератором (показано на рис. 5), а также другие сборки. Сопротивления резисторов подбирают в зависимости от параметров номинальных напряжений измеряемых деталей. Ёмкость вычисляют из соотношения: r₄ / C_x = r₂ / C₀.

Рисунок 5. Мостовая схема

Гальванометром

При наличии баллистического гальванометра также можно определить ёмкость конденсатора.  Для этого используют формулу:

C = α * C_q / U , где α –  угол отклонения гальванометра, C_q – баллистическая постоянная прибора, U – показания гальванометра.

Из-за падения сопротивления утечки ёмкость конденсаторов уменьшается. Энергия теряется вместе с током утечки.

Описанные выше методики определения ёмкости позволяют определить исправность конденсаторов. Значительное отклонение от номиналов говорит, что конденсаторы неисправны. Пробитый электролитический радиоэлемент легко определяется путём измерения сопротивления. Если сопротивление стремится к 0 – изделие закорочено, а если к бесконечности – значит, есть обрыв.

Следует опасаться сильного электрического разряда при подключениях щупов к большим электролитам. Они могут накапливать мощный электрический заряд от постоянного тока, который молниеносно высвобождается током разряда.

По маркировке

Напомним, что единицей емкости в системе СИ является фарада ( обозначается

F или Ф). Это очень большая величина, поэтому на практике используются дольные величины:

• миллифарады (mF, мФ ) = 10^-3 Ф;
• микрофарады (µF, uF, mF, мкФ) = 10^-3 мФ = 10^-6 Ф;
• нанофарады (nF, нФ) = 10^-3 мкФ =10^-9 Ф;
• пикофарады (pF, mmF, uuF) = 1 пФ = 10^-3 нФ = 10^-12 Ф.

Мы перечислили название единиц и их сокращённое обозначение потому, что они часто встречаются в маркировке крупных конденсаторов (см. рис. 6).

Рис. 6. Маркировка крупных конденсаторов

Обратите внимание на маркировку плоского конденсатора (второй сверху): после трёхзначной цифры стоит буква М. Данная буква не обозначает единицы измерения «мегафарад» – таких просто не существует. Буквами обозначены допуски, то есть, процент отклонения от ёмкости, обозначенной на корпусе. В нашем случае отклонение составляет 20% в любую сторону. Надпись 102М на большом корпусе можно было бы написать: 102 нФ ± 20%.

Теперь расшифруем надпись на корпусе третьего изделия. 118 – 130 MFD обозначает, что перед нами конденсатор, ёмкость которого находится в пределах 118 – 130 микрофарад. В данном примере буква М уже обозначает «микро». FD – обозначает «фарады», сокращение английского слова «farad».

На этом простом примере видно, какая большая путаница в маркировке. Особенно запутана кодовая маркировка, применяемая для крохотных конденсаторов. Дело в том, что можно встретить конденсаторы, маркировка которых выполнена старым способом и детали с современной кодировкой, в соответствии со стандартом EIA. Одни и те же символы можно по-разному интерпретировать.

По стандарту EIA:

1. Две цифры и одна буква. Цифры обозначают ёмкость, обычно в пикофарадах, а буква – допуски.
2. Если буква стоит на первом или втором месте, то она обозначает либо десятичную запятую (символ R), либо указывает на название единицы измерения («p» – пикофарад, «n» – нанофарад, «u» – микрофарад). Например: 2R4 = 2.4 пФ; N52 = 0,52 нФ; 6u1 = 6,1 мкф.
3. Маркировка тремя цифрами. В данном коде обращайте внимание на третью цифру. Если её значение от 0 до 6, то умножайте первые две на 10 в соответствующей степени. При этом 10⁰ =1; 10¹ = 10; 10² = 100 и т. д. до 10⁶.

Цифры от 7 до 9 указывают на показатель степени со знаком «минус»: 7 условно = 10^-3; 8 = 10^-2; 9 = 10^-1.

Пример:

• 256 обозначает: 25× 10⁵ = 2500 000 пФ = 2,5 мкФ;
• 507 обозначает: 50 × 10^-3 = 50 000 пФ = 0, 05 мкФ.

Возможна и такая надпись: «1B253». При расшифровке необходимо разбить код на две части – «1B» (значение напряжения) и 253 = 25 × 10³ = 25 000 пФ = 0,025 мкФ.

В кодовой маркировке используются прописные буквы латинского алфавита, указывающие допуски. Один пример мы рассмотрели, анализируя маркировку на рис. 6.

Приводим полный список символов:

• B = ± 0,1 пФ;
• C = ± 0,25 пФ;
• D = ± 0,5 пФ или ± 0,5% (если емкость превышает 10 пФ).
• F = ± 1 пФ или ± 1% (если емкость превышает 10 пФ).
• G = ± 2 пФ или ± 2% (для конденсаторов от 10 пФ»).
• J = ± 5%.
• K = ± 10%.
• M = ± 20%.
• Z = от –20% до + 80%.

Изделия с кодовой маркировкой изображены на рис. 7.

Рис. 7. Пример кодовой маркировки

Если в кодировке отсутствует символ из приведённого выше списка, а стоит другая буква, то она может единицу измерения емкости.

Важным параметром является его рабочее напряжение конденсатора. Но так как в данной статье мы ставим задачу по определению ёмкости, то пропустим описание маркировки напряжений.

Отличить электролитический конденсатор от неполярного можно по наличию символа «+» или «–» на его корпусе.

Цветовая маркировка

Описывать значение каждого цвета не имеет смысла, так как это понятно из следующей таблицы (рис. 8):

Рис. 8. Цветовая маркировка

Запомнить символику кодовой и цветовой маркировки довольно трудно. Если вам не приходится постоянно заниматься подбором конденсаторов, то проще пользоваться справочниками или обратиться к информации, изложенной в данной статье.

Видео в помощь

Конденсатор

— Как цифровые мультиметры измеряют емкость?

спросил 3 года 11 месяцев назад

Изменено 3 года, 11 месяцев назад

Просмотрено 9к раз

\$\начало группы\$

Как цифровые мультиметры (DMM) измеряют емкость с помощью их типичного входного/выходного сопротивления 10 МОм?

При логическом уровне 3,3 В попытка измерения 1F будет означать постоянную времени 10 миллионов секунд (R x C), поэтому повышение напряжения на конденсаторе будет неизмеримым (в минимальном уровне шума). Они также делают это в течение секунда или около того с точностью 3%. Как это достигается?

• конденсатор
• измерительный
• мультиметр

\$\конечная группа\$

4

\$\начало группы\$

Существует множество способов измерения емкости. Если у вас есть генератор сигналов, вы можете использовать прямоугольный сигнал и измерить время нарастания. Или синусоида и измерить ток и напряжение. Если вы знаете ток и напряжение, вы знаете, какая у вас нагрузка. Если нагрузкой является конденсатор, вам также потребуется информация о фазе. Ссылки ниже более подробно рассказывают о том, как это делается. Вместо генератора сигналов цифровые мультиметры обычно имеют более простую схему (обычно генерирующую только одну или несколько частот). Вместо схемы осциллографа, измеряющей фазу и амплитуду, делать расчеты.

Самое интересное, что если у вас есть осциллограф и генератор сигналов, вы также можете измерить емкость, иногда лучше, чем цифровой мультиметр. Это также работает для индуктивности.

Источник: https://meettechniek.info/passive/capacitance.html

Источник: https://meettechniek.info/passive/capacitance.html

\$\конечная группа\$

4

\$\начало группы\$

Измерение значения 1 Фарад за 1 секунду с разрешением цифрового мультиметра 1% 0,1 мВ и измеренным значением 10 мВ требует тока батареи при использовании методов измерения импульсов.

Несмотря на то, что счетчики RLC используют более точную синусоиду постоянного тока на выбранных частотах для измерения амплитуды напряжения и фазового сдвига для вычисления всех значений, они по-прежнему не доходят до 1 Фарад.

Ic=CdV/dt= 1F * 10 мВ/1 с = 10 мА, что больше тока, чем обычно потребляет цифровой мультиметр, и сокращает срок службы батареи. Таким образом, Fluke 115 измеряет только до 9999 мкФ.

Портативные измерители Keysight измеряют только до 199,99 мФ

Однако, если вы будете следовать процедуре испытаний Maxwell с ультракап- лем , вам не понадобится стоечный RLC-метр стоимостью более 1000 долларов, дающий показания 1F.

Но это занимает больше 1 секунды.

\$\конечная группа\$

\$\начало группы\$

Редактировать: высокий импеданс только для настройки измерения напряжения. Импеданс намного ниже при измерении емкости.

По данным Fluke:

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя полученное напряжение и затем вычисляя емкость.

Они не ждут постоянной времени RC. Он подает известный ток в течение определенного времени и смотрит на ΔV. Они также могут делать то же самое, разряжая колпачок в цикле.

Более высокое значение ΔV означает более низкую емкость.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

конденсатор — убывающая мера емкости

спросил 5 лет, 1 месяц назад

Изменено 5 лет, 1 месяц назад

Просмотрено 758 раз

\$\начало группы\$

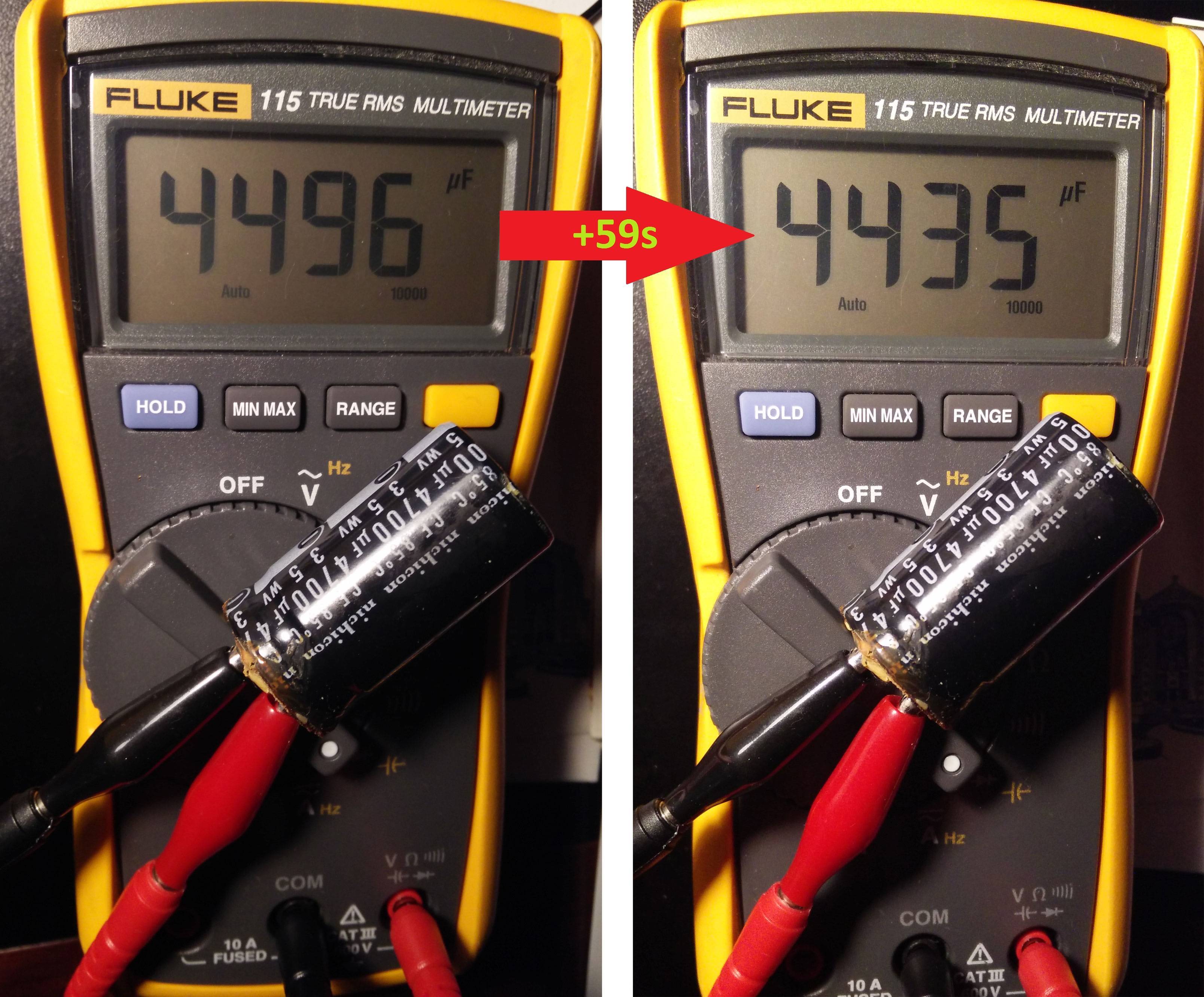

Я вытащил горсть электролитических конденсаторов из платы и проверил их емкость на мультиметре. Число не было стабильным, но оно также не усреднялось относительно какого-то центрального значения, а неуклонно снижалось. Я не измерял его слишком долго, так как монотонное уменьшение составляло всего около процента от исходного значения. Это нормально? Это говорит о неисправном конденсаторе? Я включил кучу соответствующих данных ниже, расписание, соответствующий сюжет, а также первое и последнее изображение, которое я снял на свой телефон.

4700 мкФ номинальное значение

 Время Время [с] Емкость [мкФ] %Уменьшение
8:31:21 00,00 4496 0,000 %
8:31:47 26,00 4443 -1,179 %
8:31:59 38,00 4440 -1,246 %
8:32:09 48,00 4438 -1,290 %
8:32:15 54,00 4436 -1,335 %
8:32:20 59,00 4435 -1,357 %


• конденсатор
• электролитический конденсатор

\$\конечная группа\$

5

\$\начало группы\$

Электролитические конденсаторы имеют электролит, аналогичный перезаряжаемой батарее, но предназначенный для мгновенной зарядки и разрядки. При тестировании больших значений с помощью цифрового вольтметра именно цифровой вольтметр подает ток, поэтому показания изменяются на небольшую величину по мере зарядки.

Как и батареи, конденсаторы стареют в том смысле, что электролит разрушается в микроскопическом масштабе, который со временем расширяется. Чтобы сохранить срок годности дорогостоящих конденсаторов, рекомендуется заряжать их каждые десять лет или около того. В течение короткого времени ток утечки немного высок, но хороший конденсатор со временем восстанавливается и имеет гораздо меньшую утечку.

Вы можете найти очень старые конденсаторы, которые не будут удерживать заряд в течение ожидаемого времени. Электролит испортился на больших площадях, в основном превратившись в соли металлов, что привело к короткому замыканию любого заряда.

Вы можете найти очень старые конденсаторы, стоимость которых в несколько раз меньше их первоначальной стоимости. Это происходит из-за окисления проводника (обычно пленочного) и усугубляется, если на конденсатор постоянно подается высокое переменное или постоянное напряжение в течение месяцев или лет без перерыва.

Это признак конденсатора, который не имел герметичной пломбы с завода. Проводник, подвергающийся воздействию воздуха и высокого напряжения, разрушается быстро, менее чем за год. Не буду называть имен, но есть те, кто делает «дешевые» качественные конденсаторы, с частыми скрытыми отказами.
