Как правильно соединить провода между собой

Как соединить провода

Как соединить провода

Правильное соединение проводов обеспечит безопасное и бесперебойное электроснабжение. Оно нужно в тех случаях, когда во время выполнения работ потребовалось:

• • удлинить уже смонтированную линию;
• • заменить поврежденный участок проводки;
• • сделать ответвление или подключение к уже проложенному кабелю;
• • выполнить скрытый монтаж в распределительной коробке.

ПуГВВ

ПуГВВ используют для проводки силовых и осветительных электросетей. Подключение электроприборов производится при переменном напряжении 750 В и постоянном 1000 В. Монтаж осуществляется как на открытых, так и закрытых площадках. Изделие прокладывают в пустотных конструкциях, трубах или под штукатуркой.

Заказать

Существуют 4 способа соединения проводов:

• • скрутка токопроводящих жил;
• • пайка;
• • зажимные клеммы;
• • болтовые зажимы.

Пятый способ применяется только для устройства ответвлений от токоведущей линии. В этом случае используют специальный зажим «орешек», который только прокалывает изоляцию в нужном месте, обеспечивая контакт и практически не нарушая целостности покрытия жилы.

Провод ПВС

Провод ПВС предназначен для эксплуатации в электрических сетях переменного тока промышленной частоты с номиналом напряжения до 380 В. С его помощью подключают электрические приборы и технику, используемые в быту, а также электроинструмент с небольшой потребляемой мощностью.

Заказать

Скрутка

Обычно этот способ соединения проводов применяется как временная мера для восстановления электроснабжения. Чтобы сделать скрутку достаточно удалить изоляцию на концах двух проводов. После этого плотно скрутить их между собой и замотать поверхность изоляционной лентой или закрыть специальным зажимом СИЗ.

Основной недостаток метода заключается в том, что таким образом нельзя соединять кабель с медной жилой и алюминиевый провод. При соединении меди с алюминием усиливаются окислительные процессы, и увеличивается электрическое сопротивление. Это может привести к нагреву контакта и даже его возгоранию.

Пайка

Это надежный и безопасный способ соединения. Однако основным его недостатком является необходимость наличия паяльника, припоя, флюса и электроэнергии для подключения инструмента. Зато он позволяет соединять медь и силовой алюминиевый кабель, если оголенные концы проводов предварительно залудить припоем. Разнородные металлы не контактируют, и безопасность будет обеспечена.

Провод ПВАМ

Провод ПВАМ разработан для использования в автомобильной и тракторной технике. Он применяется для соединения отдельных электрических элементов в единую конструкцию. Изделие не подвержено действию масел и автотранспортного топлива. Провод гибкий и выдерживает сильные вибрационные нагрузки.

Заказать

Клеммы

Существует два типа клеммных колодок для надежного и безопасного соединения проводов: пружинные и винтовые. Пружинные зажимы упрощают выполнение соединений, но стоят дороже, а изнашиваются быстрее. Это связано с постепенным ослаблением пружин, а значит и контакта.

Дешевле и более надежно использовать винтовые зажимы, хотя сборка занимает больше времени. Клеммные контакты изготавливают из стали или биметаллических материалов.

Кабель КГПСН

Кабель КГПСН используется в автомобильной и тракторной промышленности. Он представляет собой свитые медные проволоки, которые не имеют внешней изоляции. С помощью этой марки можно создавать стационарные подключения мощных устройств. Монтаж должен проводиться соответственно норм и правил, описывающих такое подключение.

Заказать

Болтовые соединения

Это простые конструкции, состоящие из болта, накрученной на него гайки и двух шайб посередине.

Концы проводов просто накручиваются на болт и зажимаются шайбами с помощью гайки. В случае соединения меди и алюминия потребуется третья шайба, которая разделит два разнородных металла. Собранный контакт необходимо хорошо изолировать.

Проводка в квартире. Способы соединения проводов |

Главная→Статьи→Проводка в квартире. Способы соединения проводов

  Монтаж электропроводки требует качественного и безопасного соединения всех проводников. При проведении электромонтажных работ важно знать, что  места соединений в цепи являются самыми уязвимыми элементами, потому что надежность проводки в большей степени зависит от качества выполнения всех электрических соединений. Дело в том, что 80% ошибок при монтаже электропроводки возникает именно в этой области. Проблемы с проводкой возникают из-за плохого контакта в распределительных коробках, зажимах автоматов или фурнитуры — розетки, выключатели, светильники.

 В шестидесятых годах прошлого века, вся электропроводка выполнялась алюминиевым проводом. При этом обычные  скрутки  были стандартным соединением проводов. Конечно, на отсутствовало таких количество бытовых электрических приборов, как сейчас. Потребляемая мощность всех электроприборов была на порядок ниже, чем теперешних новинок цивилизации. Поэтому и  монтаж выполненный алюминиевой проводкой соответствовал потребностям, а соединять провода простыми скрутками допускалось.



Требования к современной проводке

  На сегодняшний день проводка  осуществляется только медными кабелями и проводами, что дает возможность подсоединять любые мощные современные электроприборы. Международные стандарты говорят о том, что алюминиевые провода  считаются наиболее пожароопасными. Соединять провода можно различными способами, указанными в правилах устройства электроустановок — ПУЭ 7.

   Из этого пункта мы видим —

ПРОСТО СКРУТКИ  ЗАПРЕЩЕНЫ!!! Скрутки возможны только как временные соединения перед их окончательным монтажом.

   А дело вот в чем. Со временем, свойства контактного соединения под воздействием разных причин могут ухудшиться. В скрутке появляется зазор между соединенными проводами, увеличивается переходного сопротивления. Что грозит  нагревом скрутки и  разрушением изоляции проводов. Окисляется медный проводник на воздухе уже при комнатной температуре. Соответственно, увеличивается переходное сопротивление контакта, скрутка начинает греться, окисляться, что в итоге может привести к аварии. Окисляется контакт  тем быстрее, чем больше температура самого контактного соединения. Образование оксидной пленки, приводит к еще большему увеличение переходного сопротивления скрутки.

 Ниже перечислены типы соединений которые мы применяем в своей работе

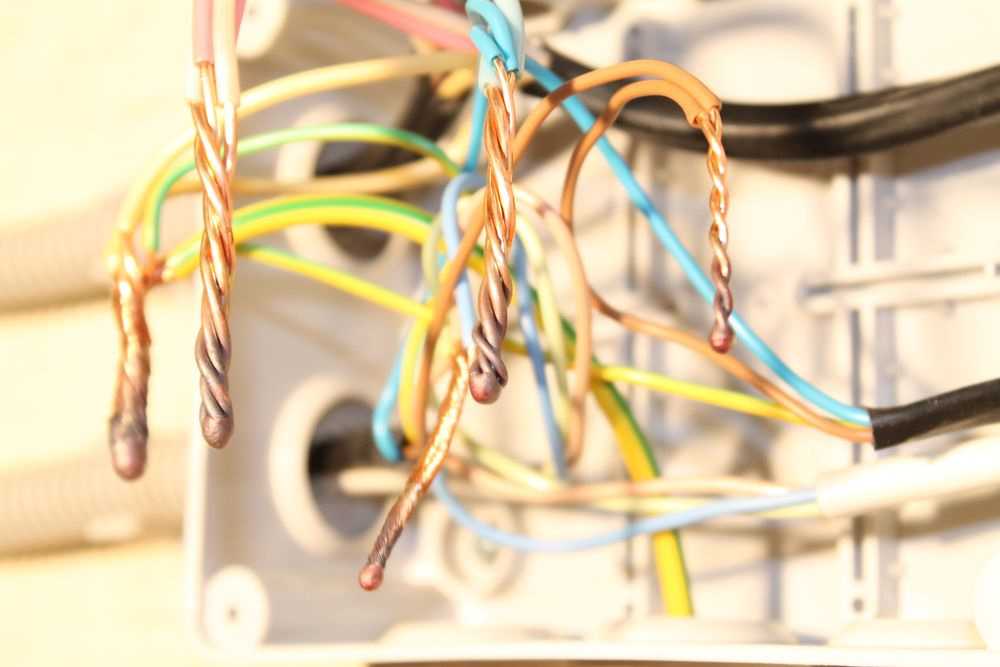

Сварка

  При монтаже электрики для надёжной соединения жил проводов в распаечной коробке мы используем сварку. За счет электрической дуги жилы  кабелей  разогреваются  до образования характерного шарика на конце скрутки.

Металл сплавляется в единую каплю, получается фактически монолитный провод. Сопротивление у такого соединения очень низкое (не нагревается под нагрузкой) и тогда ток  течет уже не по самой скрутке, а по  месту наименьшего сопротивления – образовавшуюся каплю! Такое соединение прослужит Вам долгие годы, сохраняя свои свойства.

Винтовые соединения

 Для подсоединения выпусков проводов к  бра или люстрам мы применяем винтовые соединения —  клеммные колодки. Надёжный контакт  получается за счет винтов, которые зажимают вставленный в гильзу провод. Большим плюсом соединения на клеммниках — возможность коммутировать провода из разных материалов, которые здесь не соприкасаются напрямую.

Болтовые соединения

  Болтовое соединение жил кабелей необходимо в тех случаях, когда нужно соединить между собой жилы, изготовленные из разных металлов, например, алюминий и медь. Данное соединение собирается из болта подходящего диаметра, гайки нескольких шайб. Применяется очень редко. Ответственно выполненное  соединение на болтах полностью удовлетворяет всем нормам ПУЭ. Поэтому при ремонте старой электропроводки, когда необходимо использовались кабели, изготовленные из разных материалов, лучше выбрать это соединение.

 Колпачки СИЗ они же соединительные изолирующие зажимы изготовлены из пластмассового корпуса, в котором  находится  пружина в виде конуса. СИЗы накручивают на  скрутку по часовой стрелке до упора. Таким образом  металлическая пружина, находящаяся в зажиме, раздвигается и обжимает скрутку, образуя плотный контакт. Как правило, СИЗ применяем когда нет другой возможности. При применении СИЗ нужно следить за соответствием размеров колпачка и соединяемых проводников. С их помощью можно соединить несколько одиночных проводов общей  площадью до 20 мм2.

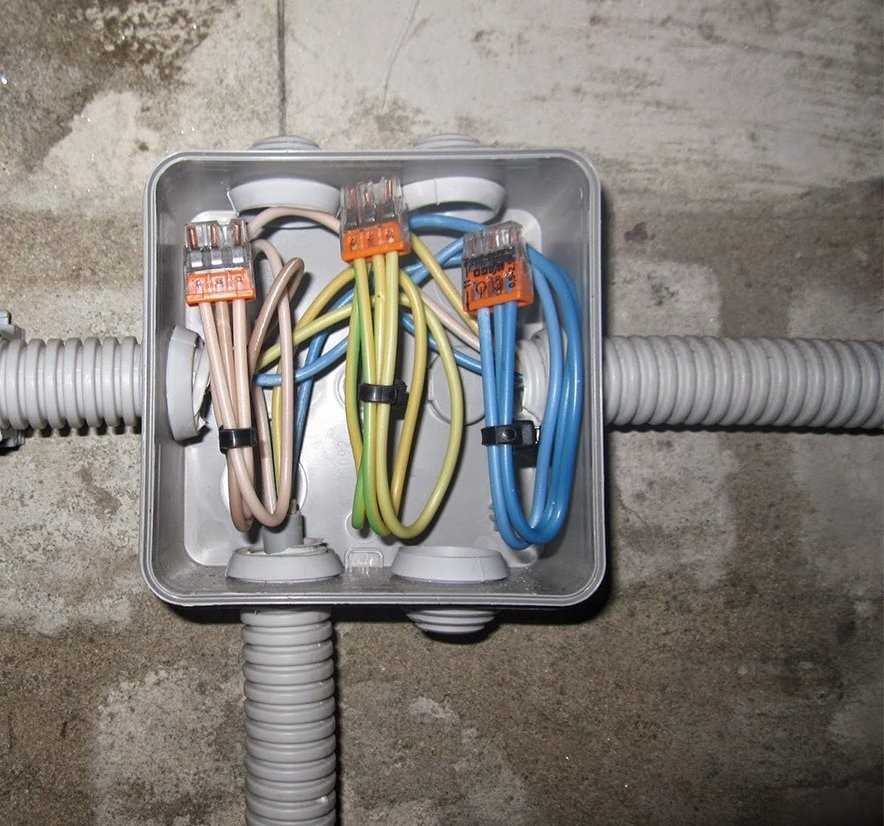

Самозажимные соединения типа WAGO

   Самозажимные клеммы WAGO, на основе пружинного зажима  идеально подходят при монтаже точечных светильников или люстр. Внутри этих устройств есть металлическая пластина, которая и обеспечивает нужную степень контакта. Соединяются провода просто, достаточно поместить зачищенные жилы в клеммные разъемы, где они жестко зафиксируются и  связь между ними будет обеспеченна через токопроводящий материал внутреннего клеммного механизма. Его главное преимущество — простота, удобство и скорость монтажа.Если Вам нужен  монтаж проводки в квартире по доступной цене — обращайтесь к нам! Ответим на все Ваши вопросы!

Руководство по электрическим соединениям в доме и вокруг него

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Солидаго / Getty Images

Электрические соединения находятся по всему дому. Электропроводка подключается к выключателям, розеткам, приборам, разъединителям, счетчикам и автоматическим выключателям. Есть несколько способов установить эти соединения, но мы ищем безопасные и надежные способы установить эти соединения, которые будут длиться всю жизнь!

Ненадежные соединения могут привести к нагреву электропроводки и устройств и потенциальному возгоранию. Вот почему безопасные и надежные электрические соединения так важны. Чтобы выполнить эти подключения, вам понадобится небольшой совет и руководство по правильному подключению устройств, приборов и очень важных подключений электрических панелей.

Электрический провод правильного размера и автоматические выключатели, подключенные к проводам, очень важны. Ненадежное соединение может привести к пожару — электробезопасность — это серьезно. Пожалуйста, проверьте эти соединения, прежде чем включать питание чего-либо. Теперь взгляните на множество различных электрических соединений в доме и на то, как выполнять проекты самостоятельно.

• 01 из 05

  Приборные соединения

  Маскот / Getty Images

  Каждый прибор, будь то настольный прибор, такой как кофейник, или крупный прибор, такой как электрическая плита, имеет электрическое соединение. Каждый из них имеет определенную розетку и определенный размер выключателя, к которому они должны быть подключены. Эти соединения достаточно просты, если вы можете следовать этим простым инструкциям.

• 02 из 05

  Электрические соединения, которые следует и не следует использовать

  БэнксФото / Getty Images

  Есть хорошие электрические соединения и некоторые, которые никогда не должны быть сделаны. Хотя производители иногда дают вам на выбор пару разных точек подключения, например, с выключателями и розетками, более пристальный взгляд покажет, какое подключение следует выбрать. Помните об этих советах по подключению в следующий раз, когда будете выполнять следующий проект электропроводки.

  • Почему не следует использовать вставные клеммы на выключателях и розетках
  • Как выполнить соединение проводов косичками

• 03 из 05

  Подходящий цвет, размер и типы проводов для использования

  Ель / Марго Кавин

  Прежде чем вы сможете выполнять электрические соединения, вы должны сначала узнать, какой тип провода использовать для установки, какой цвет провода необходим для приложения и какой размер провода подходит для нагрузки цепи. Для электриков цвет проводов значит все. Они определяют, является ли провод горячим, нейтральным или заземляющим.

  Не менее важно иметь провод правильного размера, чтобы выдерживать протекающую через него мощность. Размер провода также варьируется в зависимости от того, какой тип провода вы устанавливаете. Выполняя эти шаги, вы будете правильно устанавливать электрические цепи и благодаря этому будете иметь более безопасный дом.

• 04 из 05

  Электрические соединения

  Шонл / Getty Images

  Правильное подключение к электрическим компонентам поможет обеспечить бесперебойную подачу электричества. Прежде чем пытаться подключить электросчетчик, разъединитель, электрическую панель или вспомогательную панель, убедитесь, что вы знаете, где размещать провода на каждом из них. Вот лишь некоторые из них, которые помогут вам обеспечить безопасность и функциональность ваших электромонтажных работ на долгие годы.

• 05 из 05

  Соединения электрических устройств

  Енджей Камински / EyeEm / Getty Images

  Электрические устройства должны быть правильно подключены, чтобы сделать электрические соединения безопасными и надежными. Некоторым приборам нужны только розетки на 120 вольт, а другим нужны розетки на 240 вольт. Простого подключения проводов к клеммам устройства недостаточно. Вам необходимо знать, как правильно зачищать, сгибать и затягивать соединения, чтобы они обеспечивали вам надежное и функциональное соединение на долгие годы.

Соединители для проводов/сращивания

– способ соединения

Соединители для проводов и сращивания WAGO, будь то в распределительной или распределительной коробке, являются подходящим продуктом для любой задачи по установке. Вставное или рычажное соединение — наши решения экономят время и деньги.

Ваши преимущества:

• Быстрый и простой в использовании
• Подходящий соединитель для любого применения
• Минимальное занимаемое пространство обеспечивает высокую плотность проводки
• Четко организованная проводка в шкафах управления и распределительных коробках
• Необслуживаемая установка
• Надежные постоянные соединения

Благодаря технологии WAGO 2773 PUSHWIRE® сращивание проводов стало быстрее и проще, чем когда-либо прежде. Все, что вам нужно сделать, это проложить себе путь к быстрому и надежному соединению — никаких скручиваний не требуется.

Вот еще несколько преимуществ наших соединительных соединителей серии 2773:

• Низкое усилие вставки с высокой степенью фиксации для надежного намерения
• Возможность комбинировать различные типы проводников (например, одножильные и многожильные)
• Прозрачный корпус и встроенный тестовый порт упрощают поиск и устранение неисправностей
• Самая компактная конструкция в отрасли

Подробнее о серии 2773 Показать список продуктов

Соединители для сращивания LEVER-NUTS® для всех типов проводников

От проводки системы внутренней связи до электропечей и опасных зон: с помощью компактного соединительного соединителя серии 221 от WAGO можно быстро и легко соединить различные типы проводников.

• Подключайте все типы проводников без предварительной подготовки
• Комбинируйте проводники любых типов и размеров
• Удобный рычаг управления для заделки без инструментов
• Идеально подходит для распределительных сетей благодаря монтажному держателю

Подробнее о серии 221 Показать список продуктов

Соединители PUSH WIRE® для распределительных коробок

Ассортимент нашей продукции поддерживает широкое сечение: Соединители MICRO PUSH WIRE® серии 243 специально разработаны для низковольтных установок. Серия 2773 соединяет проводники до 12 AWG и предназначена для использования в приложениях с более высоким напряжением в компактных помещениях.

• Надежность контакта благодаря низкому усилию вставки и высокому удерживающему усилию
• Быстрая разводка за счет заделки одножильных проводов push-in
• Заделка проводов без инструментов
• Идеально подходит для распределительных сетей благодаря монтажному держателю
• Прозрачный корпус для визуальной проверки правильная вставка проводника

Показать список продуктов

Соединители для освещения

Соединители для освещения WAGO идеально подходят для соединения одножильных и тонкожильных проводников. Благодаря одобрению в качестве независимого оборудования согласно EN 60998, соединители WAGO для освещения можно использовать практически во всех бытовых и аналогичных строительных установках, где требуется соединение между одножильными и тонкопроволочными проводниками.
