Эти неоднозначные скрутки. Как правильно соединять провода

Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.

Что такое скрутка проводов

Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.

Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.

Что говорит закон

Свернуть

В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.

Чем опасна обычная скрутка

• При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
• Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают корродировать и не только греться, но и подгорать.

В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.

Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.

Как правильно соединять провода

Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.

Как сделать скрутку правильно:

1. одножильный медный провод зачищается на длину 6–7 см
2. провода скручиваются в плотную аккуратную косичку пассатижами
3. концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
4. соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой

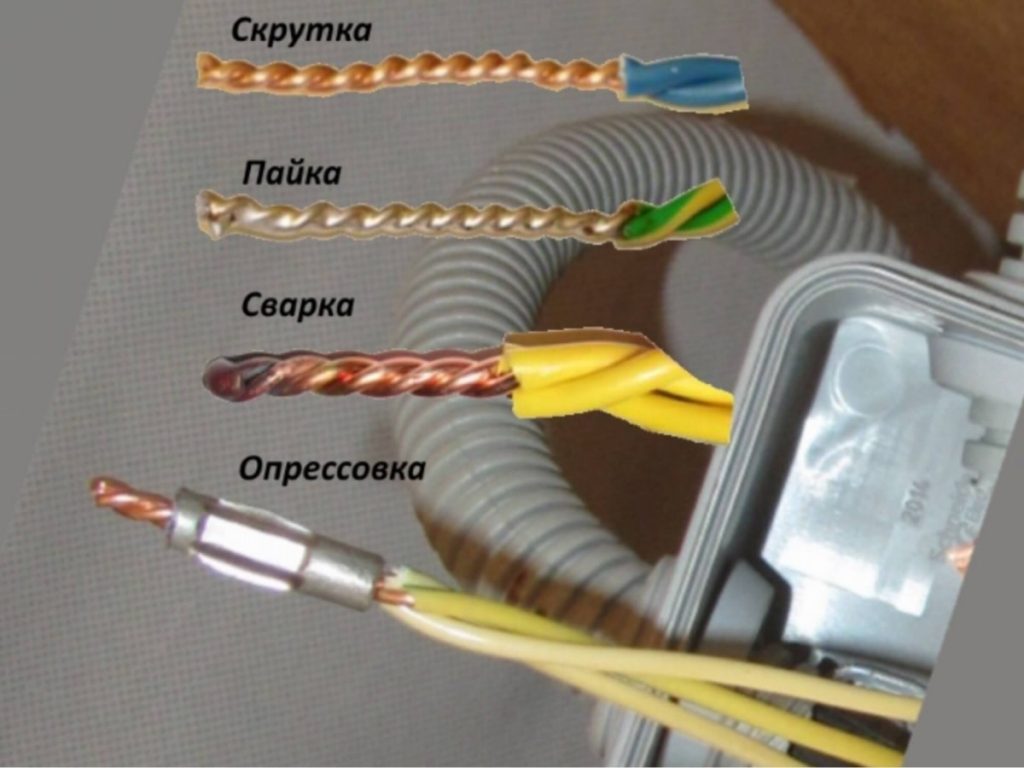

Затем скрученные проводники соединяются в «монолит». Вот как это можно сделать.

Сварное соединение

Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.

Как это сделать

Свернуть

1. проводники соединяются в плотную косичку
2. конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
3. торец скрутки обваривается специальным электродом до момента, когда образуется медная капля

Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.

Никита Худяков

руководитель команды «ЭлектроТок»

Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.

Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.

Соединение пайкой

Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.

Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.

Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.

Важно: паять провод заземления запрещено!

Опрессовка проводов

Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще. Опрессовку можно использовать в соединительных коробках.

Как это делается

Свернуть

1. концы проводов зачищаются
2. на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
3. проводится опрессовка ручными или гидравлическими пресс-клещами
4. излишки жил, торчащие с торца, обрезаются
5. соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки

Также опрессовка — единственный допустимый метод наращивания проводов.

Как это выполняется

Свернуть

1. На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
2. На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
3. Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
4. В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
5. Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
6. Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.

Винтовые клеммники (клеммные колодки)

Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.

Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.

Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.

Никита Худяков

руководитель команды «ЭлектроТок»

Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.

Самозажимные клеммники WAGO

Позволяют собрать от двух до восьми проводов. Бывают двух видов:

• Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
• Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.

Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.

#ремонт #розетки и выключатели #строительство #УЗО #частая ошибка #электрика #электропроводка

09.02.2022

скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

• 1 Соединение «на скорую руку» с большими последствиями
• 2 Как правильно надо соединять провода
• 3 Как скрутить провода правильно
• 4 Почему лучше обжать (опрессовать) провода
• 5 Пайка как надежная альтернатива скрутке
• 6 А все-таки сварка предпочтительней
• 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

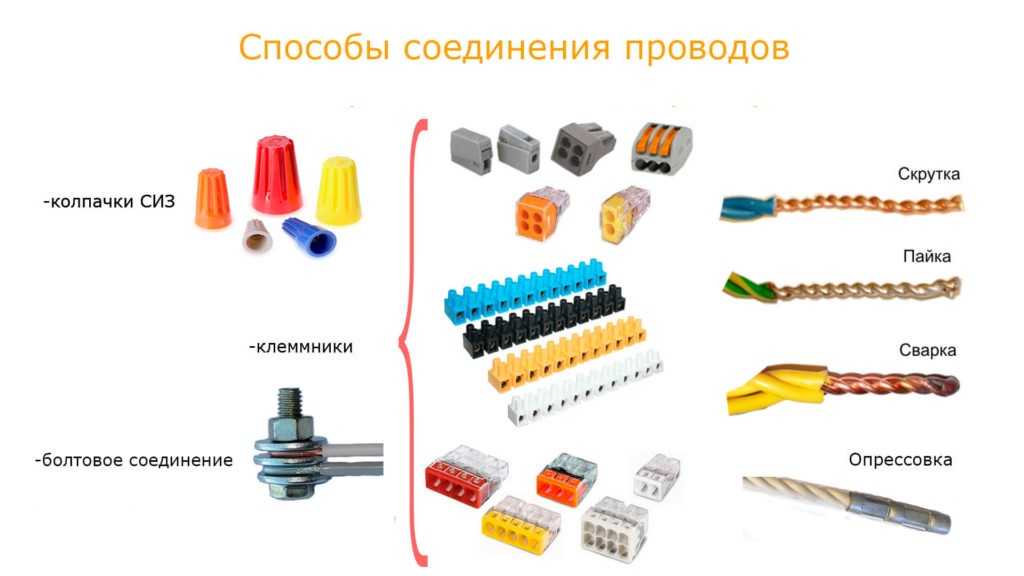

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

• Скрутка.

• Сварка.

• Спайка.

• Обжим.

• Клеммное соединение.


Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак.

В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.   Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

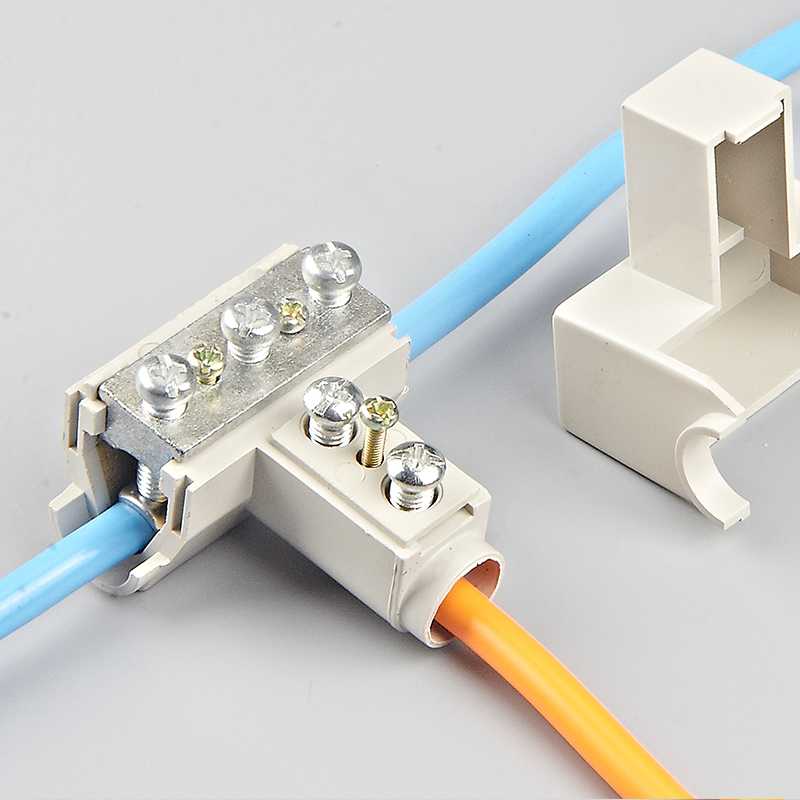

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

Самостоятельный ремонт кондиционеров своими руками

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:

Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

• использовать для соединения одножильных проводов
• для многожильных применять втулочные наконечники
• соблюдать указанные токи
• периодически подтягивать прижимные винты

Пружинные клеммники WAGO

Многоразовые, серия 222

Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

• самый быстрый способ соединить провода
• можно соединять многожильные провода
• можно одновременно соединять провода разных диаметров
• можно использовать одновременно и медные и алюминиевые провода
• надежная фиксация — отсутствие нагрева
• закрытая конструкция исключает замыкание
• соединение не требует профессиональной подготовки
• есть возможность измерения напряжения

Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:

Одноразовые, серия 773

Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.

Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

• быстрое соединение
• небольшой размер
• надёжная фиксация
• нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

• первые две цифры — ток в Амперах (25 А)
• две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

• прижимает не винт, а пластина всей плоскостью
• блоки реально выдерживают заявленный ток
• прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
• возможность соединять провода разных диаметров и из разных материалов

Недостатки:

• винты необходимо периодически подтягивать
• проводящая пластина стальная, а не латунная
• пластмасса не термостойкая
• большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

Как соединить многожильные провода между собой: пайка, сварка, опрессовка

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

• изготовление удлинителей;
• подключение бытовой техники;
• протягивание проводов в трубах через большое количество изгибов;
• автомобильная проводка;
• монтаж светильников.

Информация! Несмотря на простоту монтажа, производители кабельно-проводниковой продукции не рекомендуют применение кабелей ПВС и ШВВП для монтажа электропроводки.

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Скрутка многожильных проводов

Самым простым способом соединить провода — это скрутка. Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п.2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Существует несколько типов скрутки:

• Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.
• Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.
• Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.
• Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.

Важно! Для обеспечения надёжного контакта длина скрутки должна быть не менее трёх витков.

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Соединение опресовкой

Один из самых надёжных способов соединить многожильные кабеля — опрессование. Для этого зачищенные концы проводов необходимо вставить в монтажные гильзы и обжать специальными опрессовочными клещами или многофункциональным инструментом. При этом гильза деформируется и плотно сжимает провод. Соединение многожильных проводов опрессованием используется в переходных коробках и распредшкафах.

Промышленность выпускает разные типы монтажных гильз:

• Гильзы соединительные. Самые простые устройства, после опрессования их необходимо изолировать при помощи изоленты или термоусадочной трубки.
• Гильзы с термоусадкой. Более продвинутая модель. Внутри гильзы находится герметик, препятствующий проникновению влаги, снаружи находится термоусадочная трубка. После опрессовывания герметик запечатывает место соединения, а термоусадка изолирует гильзу.

Существуют и другие виды гильз, предназначенные для различных условий и видов кабелей.

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

• Такое соединение сильно греется, что само по себе очень плохо.
• Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

• клеммных колодок;
• wago;
• болтового соединения;
• ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Соединение с помощью сварки

Самый надёжный способ соединения медных проводов. Чаще применяется для одножильных проводов, но может использоваться так же для соединения многожильных проводов между собой или для соединения одножильных и многожильных токопроводящих жил. Во время сваривания концов кабелей жилы сплавляются в одно целое, что обеспечивает надёжный контакт.

Для соединения используется понижающий трансформатор или инверторный сварочный аппарат, а так же специальный угольный электрод. Допускатся использовать графитную щётку от электродвигателя большой мощности.

Работы выполняются в следующей последовательности:

1. 1. Зачистить концы проводов и сделать параллельную скрутку. Обрезать конец скрученного пучка проводников.
2. 2. Подключить один из выводов сварочного трансформатора к зачищенным концам кабелей. Он присоединяется возле изолированной части проводов.
3. 3. Угольным электродом, зажатым в держатель сварочника, свариваются концы проводов. Признаком качественно выполненного соединения является капля металла на конце скрутки и отсутствие отдельно торчащих проводков.

Важно! Во время работы необходимо использовать средства индивидуальной защиты — рукавицы и сварочную маску (щиток).

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:
Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Соединение многожильных проводов пайкой

Такое соединение получается достаточно прочным и долговечным. Оно используется для удлинения кабелей и выполнения ответвлений. В переходных коробках и щитках пайка проводов применяется редко из-за недостатка места, здесь целесообразнее выполнить соединение другими способами.

Для пайки необходимы канифоль (флюс) и оловянно-свинцовый припой. Сама пайка выполняется паяльником:

1. 1. Перед пайкой необходимо скрутить концы проводов. Лучше использовать встречно-параллельную скрутку, она получается тоньше и имеет более привлекательный внешний вид.
2. 2. Нагреть провод паяльником и погрузить в канифоль. Нужно, чтобы флюс полностью пропитал скрутку.
3. 3. Нанести припой на жало паяльника и перенести его на скрутку. При необходимости операцию повторяют или используют паяльную проволоку.
4. 4. Прогреть скрутку до полного пропитывания её припоем. Остывшую пайку необходимо заизолировать.

Важно! Использовать вместо канифоли ортофосфорную кислоту нельзя. Её пары проникают внутрь кабеля, под изолирующую оболочку и разрушают токопроводящую жилу.

Сращивание электрических кабелей

Сращивать кабеля приходится в электрической коробке либо вне её. Для этого необходимо зачистить эти кабеля точно так же, как и в предыдущем примере. Надрезаем, снимаем изоляцию, зачищаем кабеля. Для того, чтобы срастить кабеля, накладываем их крест-накрест:

Производим их скрутку, где-то 3-4 витка, и у нас получается достаточно прочная скрутка:

Для работы можно использовать плоскогубцы. Работаем ими, стараемся, чтобы кабель не расходился.

При желании, если у вас есть паяльник, можно это соединение ещё и пропаять, чтобы придать ему дополнительную прочность. Если паяльника нет, можно обойтись и так. Начинаем изолировать получившуюся скрутку. Берём изоленту, начинаем где-то за сантиметр до соединения и изолируем.

Так же заходим с другого края где-то на сантиметр, возвращаемся, чтобы вторым слоем улучшить диэлектрические свойства нашего соединения. Лишнюю изоленту откусываем.

Всё – мы срастили кабель.

Самозажимной клемник WAGO

Это современный удобный способ соединить между собой провода всех типов сечением до 6мм². Контакт разных проводов осуществляется за счёт прижатия концов проводников к лужёной шинке пружинными пластинками. Для подключения зачищенный конец провода необходимо вставить в специальное отверстие. В зависимости от модели самозажимные клеммы предназначены для соединения различного количества проводов — от 2 до 6.

Каждая клемма является отдельным полюсом, а все провода в ней соединены между собой.

Такие клеммники есть двух видов:

• Одноразовые. Прижатие и фиксация проводника происходит при его вдвигании внутрь клеммы. Отключение проводов конструкцией не предусмотрено.
• Многоразовые. В этих элементах прижатие провода происводится опусканием рычажка. Для отключения проводника рычажок необходимо поднять вверх и вынуть провод из клеммы.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Клеммная колодка

Самым простым и дешёвым способом соединить два провода являются полиэтиленовые клеммные колодки. Они состоят из нескольких изолированных элементов, внутри каждого из которых находится латунная трубка. При необходимости клеммник разрезается на куски из необходимого числа клемм.

В латунную трубку вкручиваются два винта, прижимающих вставленные в клеммник провода. Конструкция клеммника предназначена для подключения только одножильных проводов, поэтому на концы многожильных кабелей необходимо напрессовать наконечники типа НШВИ (КВТ).

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Клеммники на пластиковых колодках

Это универсальные соединители, контактным элементом которых является стальная пластика с двумя болтами, по одному с каждой стороны клеммника.

Подключение кабеля к клеммам производится прижатием болтом с квадратной шайбой. Для подключения болт отпускается, зачищенный конец провода подсовывается под шайбу и прижимается болтом.

Под каждую из шайб допускается вставлять только два проводника одинакового сечения и типа — одножильные или многожильные.

Видео описание

В видео показана конструкция самозажимного соединителя марки WAGO серии 222:
Необходимо отметить, что рычажная модель является многоразовой. В принципе, других отличий от одноразовых клеммников у нее нет. Производитель сегодня предлагает модели, которые могут работать при силе тока до 32 А.

Добавим к достоинствам самозажимных и пружинных конструкций и тот факт, что в процессе эксплуатации клеммы нагреваются, а соответственно расширяется их прижимная пластина. А это увеличивает прижимную силу элемента.

Соединитель пружинного типа Источник a.allegroimg.com

Болтовое соединение

Раньше этот метод был широко распространён, сейчас из-за появления других соединительных элементов болтовое соединение применяется редко, но его использование может помочь при отсутствии клеммника и необходимости срочно соединить несколько проводов.

Для болтового соединения необходимо скрутить концы проводов кольцами, надеть на болт и зажать между двумя шайбами. При большом количестве проводов между некоторыми из них устанавливаются дополнительные шайбы. Они так же необходимы при соединении проводов разного типа и сечения.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Мы не рассказываем подробно обо всех существующих клеммниках, так как об этом есть отдельная статья, где подробно рассматривается каждый вид зажимов для проводов.

Надеемся, что мы доходчиво объяснили вам, как правильно соединять провода. Выбирайте способ, который наиболее вам подходит. При выборе учитывайте сечение и материал проводников, место установки соединения (на улице либо в помещении), величину тока нагрузки, который будет протекать в данной электрической цепи.

Прессовка

Одним из достоинств этого метода является большая скорость выполнения соединения чем при пайке.

Метод прессовки подразумевает использование специальных, полых изнутри гильз, куда вставляют провода и затем зажимают их при помощи клещей. Гильзы могут быть алюминиевые, медные и латунные. Алюминиевые используют с алюминиевыми проводами, медные с медными, и третьи — для обоих типов проводов.

При сжатии гильзы провода деформируются и плотно притираясь друг к другу, создают нужный электрический контакт, а место соединения становится достаточно прочным.

• Соединительная гильза
• Специальные клещи

1. Используя специальный нож, с провода снимают изоляцию. Изоляция делается по длине гильзы.

2. Делают скрутку.
3. Скрученные провода помещаются внутрь.
4. Затем гильзу сдавливают клещами.
5. Изоляция места соединения.

Совет! Чтобы исключить окисление проводов, место соединения следует законсервировать техническим вазелином.

Как правильно соединить провода из разных металлов

Ответ вроде бы простой, но тем не менее часто соединяя провода, электрики и люди, которые делают электромонтажные работы самостоятельно, нарушают основные требования к электрическим контактам. К чему это приводит? В лучшем случае к обгоранию проводов в месте соединения, в худшем к воспламенению и обширному пожару. Чтобы этого не произошло, далее в статье будут рассматриваться основные способы соединения проводов при ведении электромонтажных работ.

Методы соединения:
-скруткой;
-через клемму;
-через зажим;
-болтовое соединение;
-пайка;
-через наконечники.

Соединение проводов методом скручивания.
Это самый быстрый и простой способ соединить один или несколько проводов, поэтому он используется чаще других. Если провода скрутить правильно, то при использовании их в домашней сети с небольшой нагрузкой, они прослужат долго без напоминаний о себе.
Частые ошибки при соединении проводов методом скрутки.
Самая частая ошибка которую допускают монтажники — это скручивание жил разных металлов (медь с алюминием). При таком соединении в скрутке происходит сложный процесс электролиза, что приводит к разрушению самого металла. Он покрывается окислами и рытвинами. Все это приводит к плохому контакту в месте соединения, и впоследствии нагреву. В конце концов проводники просто обгорают друг от друга. Это сопровождается запахом паленой изоляции, потрескиванием, а иногда и возгоранием.
Как сделать скрутку из проводов с разными металлами правильно.
Найти небольшой отрезок луженого провода

и снять с него изоляцию. Далее распушить жилы и равномерно накрутить их на алюминиевый провод. С помощью плоскогубцев, с усилием обвить вокруг него медный проводник.

В конце, загнуть лишнее на эту скрутку.

Теперь медь соприкасается непосредственно с алюминием через луженый провод. И это не даст возникновению электролиза на разных проводниках.
Соединение через клемму.
Наличие клемм также может облегчить эту работу и обеспечить качественное соединение. Видов клемм бывает очень много, но принцип у них один и тот же. На фото видно два вида клемм, которые часто можно увидеть в разных устройствах.

Например, в светильниках дневного света, в месте соединения питающих проводов. Также эти клеммы есть свободно в продаже и могут составлять 10 шт. и более в длину. Купив такой блок, можно просто отрезать нужное количество элементов ножом. Соединить проводники из разных металлов в клемме не составляет особого труда. Сначала нужно снять изоляцию с окончания проводов на 3—4 мм, чтобы оголенный участок сильно не выходил за пределы клеммы.

Откручиваем винты до свободного прохождения жил проводов, и вставив, зажимаем их.

Не стоит прилагать слишком много усилия, иначе хрупкая резьба «сорвется», из-за чего потребуется заменить клемму. Такое соединение довольно надежное. При токе до 1,5 кВт оно свободно справиться со своей задачей. Все зависит от того, какую клемму применить. Здесь рассматривается самая слабенькая, используя более мощную, ток протекания может быть увеличен. Кроме варианта соединить провода из разного материала, клеммы с успехом можно использовать для наращивания длины. Такое может пригодиться в случае, когда провод в коробке настолько короткий, что не хватает, чтобы сделать скрутку. Вот тут и поможет клемма. То же касается обломанного провода, выходящего с потолка на светильник. Это кстати говоря, очень частая проблема. Даже если немного проводника еще торчит с потолочной плиты, клемма с успехом поможет удлинить его.
Соединение через зажим. Иногда под рукой может оказаться вот такой, или подобный ему зажим.

То проблему с соединением можно решить с его помощью. Как это сделать понятно из фотографии.

После того как винты надежно зажаты, весь этот оголенный участок, нужно изолировать липкой ПВХ лентой.
Болтовое соединение.
Болты, гайки и шайбы всегда найдутся под рукой. Поэтому за неимением зажимов и клеммов они тоже сгодятся. Кстати сказать, на болтах больших размеров, делают довольно качественные соединения мощных кабелей большого сечения, и этот метод до сих пор с успехом используется на промышленных предприятиях.
Итак, вам понадобиться:
-болт нужной длины;
-гайка;
-три широкие шайбы.

Сначала на болт одеваем одну шайбу, далее, можем круглогубцами сделать кольца или просто плоскогубцами обвить проводник вокруг резьбы.

Загибать нужно по движению резьбы. То есть так, чтобы при закручивании гайки, петля не разжималась в стороны.
Шайба между двумя проводниками не даст им соприкасаться, и предотвратит эффект электролиза, разрушающий металлы.

Пайка.
Соединение пайкой считается наиболее качественным, так как сопротивление в этом месте становится минимальным. Некоторые сами пропаивают скрутки в коробках, улучшая таким образом соединение. Но это можно сделать с медью. А алюминий не очень хорошо паяется. Да, можно применить разные кислоты и присадки, но они, как правило, сами со временем разрушают соединение.
Но с помощью канифоли и олова можно залудить медный проводник. И после этого спокойно скрутить его с алюминиевым. Соединение также получится довольно качественное.

Наконечники.
Если вы найдете такие наконечники, то будет совсем хорошо. Это одно из надежнейших видов соединения. Вставляем провода в наконечники, и зажимаем их с помощью плоскогубцев, а после дожимаем молотком и наставкой.

Наконечники должны быть луженые, или нужно алюминиевый проводник, обвернуть луженным проводом перед тем, как вставить в отверстие наконечника. После наконечники следует сжать болтом с гайкой, и все изолировать лентой.
Заключение.
Конечно, сейчас существуют более продвинутые методы и приспособления для соединения проводов, но их нужно покупать и осваивать, на что уходит лишние деньги и время. Старые—добрые методы, описанные выше, еще долго будут использоваться, и также долго прослужат верой и правдой. Так зачем же платить больше?!

обзор лучших способов + советы монтажников

Способы соединения проводников в доме или квартире

Правильное соединение кабеля предполагает:

• надежный контакт с минимальным падением сопротивления, близким к параметру цельной проводки;
• прочность, сопротивление вибрации и разрыву;
• однородность металлов (нельзя сочетать медь и алюминий).

Не все методы гарантируют соответствие указанным требованиям. Лучшими считаются:

• сварка;
• крутить;
• сварка;
• опрессовка;
• использование клеммных соединителей.

Снятие изоляционного слоя с проводников

Медная часть многополюсного кабеля состоит из множества скрученных проводов. Иногда их покрывают полимерным слоем, совмещенным с нейлоновыми нитками. Это затрудняет снятие изоляции. В зависимости от способа подключения оплетка удаляется на 0,2-5 см, изоляция аккуратно разрезается и снимается, стараясь не повредить жилу. При работе с коаксиальными изделиями аккуратно снимите экранирующий слой, открыв ствол.

При работе с тонкими эмалированными проводами используйте паяльник. Остаток покрытия аккуратно снимаем абразивным материалом.

Предназначение

Любой способ подключения требует зачистки провода, обнажая металлическую жилу. Утеплитель — фторопласт, пенополистирол, резина. Внутренний слой может быть выполнен из краски, шелка или полиэтилена. Удаление косы помогает создать контакт, необходимый для проведения электричества.

Как соединить два провода разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм 2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм 2	32

Вот ниже пример с серией 222.

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

• Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.

• Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится). Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем  провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

•  Залуженные проводники складывают вместе, поправляя их пальцами — чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно — пока припой не остынет (для ускорения процесса на это место дуют).

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя  надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут, но болтовое — наиболее простое и надежное.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

• энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
• в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
• создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
• минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Как надежно соединить любые провода без пайки — Строительство и отделка — полезные советы от специалистов

От надежности соединения проводов зависит не только безотказность работы электроприборов, но и безопасность.

Плохое соединение может приводить к нагреву и возгоранию. Зачастую места соединения проводов не видны и поэтому, для того, что бы устранить обрыв приходится разбирать пол, крышу или даже ломать стены.

На сегодняшний день наиболее эффективным способом соединения проводов является пайка. Но бывают случаи, когда нельзя воспользоваться этим проверенным способом — нет паяльника или припоя под рукой, нет электричества или просто человек не умеет паять.

Есть несколько проверенных способов соединения любых проводов без пайки, которые обеспечат надежность и самое главное безопасность.

Надежные способы соединения проводов без пайки

На сегодняшний день проверенными временем способами соединения проводов без пайки стали:

Скрутка — самый популярный способ. Для скрутки не требуется ничего, только пассатижи! Технология проста и понятна — оголенные провода скручиваются пассатижами и обеспечивается надежный контакт. Есть проверенные способы скручивания двух, трех и более проводов. Но у этого метода есть и недостатки, скрутку нельзя применять если соединяются провода из разного металла — меди и алюминия.

Как бы сильно не скручивались провода, со временем контакт ухудшится, возникнет местный нагрев, который приведет к возгоранию.

• Болтовое соединение — просто и надежно! Концы проводов изгибаются в форме колец под диаметр болта и соединяются. С обеих сторон ставятся шайбы. В идеале болт, гайка и шайба должны быть из цветного металла (медь, латунь или бронза), но если это будет сталь — ничего страшного! При помощи болта можно соединять провода из разных металлов.
• Клеммные колодки — отличная вещь, их можно купить в любом магазине электротоваров. Зачищенные провода вставляются в гнездо клеммы и зажимаются винтом. Клеммные колодки выпускаются на один, два, три и более провода. Использовать изделие можно повторно и не раз.

• Пружинное соединение — самый быстрый метод! Монтажник, набивший руку, тратит на соединение двух зачищенных проводов всего лишь пару секунд. Упругая пружина намертво зажимает два проводника, обеспечивая надежный контакт. Продается изделие в магазине электротоваров под разные сечения и стоит не дорого.
• Опрессовка гильзами — надежный способ, но для его применения нужно иметь пресс. Суть метода заключается в следующем: в алюминиевую или медную гильзу вставляются два провода и она опрессовывается с помощью ручного или гидравлического пресса. Метод по своей надежности не уступает пайке и даже сварке. Перед тем как вставлять жилу в гильзу, особенно при больших сечениях ох необходимо смазать специальной пастой.

Выбирать тип соединения следует  исходя из предполагаемых размеров соединения. Например, громоздкие болтовые и клеммные коробки не подойдут для электропроводки.

В каких случаях оправдано применение таких соединений

• Если электроустановка будет работать в обычных условия, где нет опасных факторов (взрывоопасной среды, повышенной влажности, высоких температур) то можно смело отказываться от пайки и воспользоваться вышеперечисленными способами соединения.
• Эти способы не только упрощают, а существенно ускоряют процесс ремонта или монтажа техники.
• Наши люди очень изобретательны и могут усовершенствовать такие вещи, что порой удивляешься, на что способна смекалка русского человека!

 Если у читателя есть свои собственные секреты или автор допустил в чем-то неточности, просьба поделиться секретами или прокомментировать эту статью.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

https://youtube.com/watch?v=KHsZcBByFtE%3F

Сварка — высокая надежность в любых условиях

При соединении проводов сваркой проводники скручиваются, а конец их заваривается. В результате образуется шарик из металла, который и обеспечивает в любых условиях стабильное и очень надежное соединение. Причем надежное оно не только в плане электрических характеристик, но и механически тоже — металл соединенных проводов после расплавления образует монолит и вычленить отдельный проводник невозможно.

Сварка — важно нагреть металл, но не оплавить изоляцию

Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.

Из других недостатков — необходим сварочный аппарат, соответствующие электроды, флюс и навык работы. К тому же, занимает сварка немало времени, требуется защищать окружающие предметы, а еще неудобно работать со сварочником на высоте. Потому электрики данный тип соединений практикуют в исключительных случаях. Если же вы делаете «для себя» и умеете неплохо обращаться со сварочным аппаратом, можете потренироваться на обрезках. Основной фокус в том, чтобы не расплавить изоляцию, но сварить металл.

После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.

Как подключить электрические провода к клеммам крепления

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.08.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Пол Катлер / Wikimedia Commons / CC BY 2.0

Обзор проекта

При подключении электрических проводов к электрическим выключателям и розеткам есть два способа сделать это, но профессионалы рекомендуют только один из них.

На задней части корпуса выключателя или розетки вы увидите вставные соединительные отверстия, которые позволяют вам просто надавить на конец оголенного провода, чтобы выполнить соединения проводов. Хотя это может показаться очень удобным способом сделать это, практически ни один профессиональный электрик и несколько опытных домашних мастеров никогда не используют эти вставные фитинги — в основном потому, что у них есть опыт ослабления этих соединений.

Хотя эти вставные соединения по-прежнему разрешены Underwriters Laboratories (UL), они не очень надежны и со временем часто ослабевают. Ослабленные вставные фитинги могут вызвать искрение, точечную коррозию поверхности вокруг соединения, искрение и накопление тепла. Если вам необходимо использовать эти вставные соединения, всегда проверяйте провода, потянув за них, чтобы убедиться, что соединение действительно плотное. Однако лучше вообще избегать их в пользу использования более надежных соединений с винтовыми клеммами.

Каждое устройство выключателя и розетки имеет стандартные винтовые клеммы по бокам корпуса устройства. Это клеммы подключения, которые лучше всего использовать, так как нет никаких сомнений в том, что соединения будут правильными, когда вы закончите свой проект. В этой статье рассматривается правильная техника использования этих винтовых клемм.

Предупреждение

Плохое электрическое соединение является одной из основных причин проблем с электричеством в доме. Обеспечьте безопасность своей семьи и избегайте проблем с электрическим подключением, освоив эту простую технику надежного и безупречного электрического подключения к выключателям и розеткам.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Плоскогубцы с длинными губками
• Отвертка

1. Зачистите изоляцию

   Используйте пару инструментов для зачистки проводов или комбинированный инструмент, чтобы снять примерно 3/4 дюйма изоляции проводов с каждого подключаемого проводника. Будьте осторожны, чтобы не порезать сам металлический провод; использование надлежащего отверстия на инструменте для зачистки проводов предотвратит это.


2. Подготовьте провода

   Используйте плоскогубцы с длинными губками, чтобы согнуть открытый металлический кончик проволоки в J-образный крючок. Этот изгиб позволит проводу полностью обернуться вокруг винтовой клеммы, при этом изоляция не будет касаться головки винта.


3. Соедините провода

   Оберните проволочный крюк вокруг винтовой клеммы так, чтобы при закручивании винта крючок затягивал провод в закрытом состоянии, а не заставлял его открываться. По сути, это означает, что провод должен быть обмотан вокруг винтовой клеммы по часовой стрелке, если смотреть на головку винта сверху.

   Совет

   Всегда проверяйте, подключаете ли вы правильные провода к правильным винтовым клеммам. На розетке винтовые клеммы бронзового или латунного цвета предназначены для подключения к горячим проводам (которые обычно имеют черную или красную изоляцию). Винтовые клеммы серебристого цвета предназначены для нейтральных проводов цепи (обычно с белой изоляцией), а винтовые клеммы зеленого цвета предназначены для провода заземления цепи, обычно это оголенный медный провод или иногда провод с зеленой изоляцией.

4. Затянуть соединение

   Плотно затяните винтовую клемму на проводе. Убедитесь, что под головкой винта нет изоляции проводов, и убедитесь, что оголенный провод не касается какой-либо части пластикового корпуса выключателя или розетки.


Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Программа электробезопасности на рабочем месте . Колледж Дэвидсона.

2. Знайте об опасностях в вашем старом доме . Международный фонд электробезопасности.

Как подключить маленькие провода

Популярность микроэлектроники и светодиодов значительно увеличила количество маленьких проводов на борту, и будет ли дополнительная нагрузка на глаза справедливым компромиссом для более легкой и энергоэффективной лодки, зависит от вашего перспектива. К счастью, некоторые желанные аксессуары облегчают головную боль, связанную с соединением двух проводов крошечного диаметра, иногда размером с пуговичную нить.

Мы сообщали об обжимах, клеммных колодках с винтовыми зажимами, ингибиторах коррозии, пайке, уплотнениях для пайки и проволочных гайках. Здесь мы обращаемся к растущему количеству зажимных и фрикционных соединителей для соединения одного или нескольких проводов.

Большинство новых лодок содержат, по крайней мере, несколько клеммных колодок (клеммных колодок) на рейке, соединительных колодок, предназначенных для соединения нескольких проводников, часто от одного и того же кабеля, в одном месте. Эти блоки обычно указывают на соответствие DIN (Немецкий институт стандартов) или UL (Лаборатория андеррайтеров), двум широко применяемым стандартам для электрических разъемов. Клеммные колодки DIN поставляются с различными типами разъемов. Сертификация KEMA-KEUR (прелюдия к одобрению в Европейском Союзе) является еще одним показателем качества, как и штамп NEMA (Национальная ассоциация производителей электрооборудования).

Во влажных местах — в трюме или на мачте — золотым стандартом остается тугой обжим, сделанный с помощью правильно отрегулированного обжимного устройства с храповым механизмом и загерметизированный термоусадкой с клеевым слоем. Мало что еще долго продержится. Но в сухих салонах такие усилия, особенно для второстепенных систем, могут оказаться излишними.

Стандарты ABYC

Американский совет по лодкам и яхтам (ABYC) довольно четко указывает, какие соединения допустимы в соответствии с его добровольными правилами, но есть много места для маневра:

Соединения проводки должны быть спроектированы и установлены таким образом, чтобы механические и электрические соединения не повреждали проводники. [Запрещено соединение только пайкой.] Разъем не может сломаться или повредить тонкие жилы.]

Металлы, используемые для клеммных шпилек, гаек и шайб, должны быть коррозионно-стойкими и гальванически совместимыми с проводником и клеммным наконечником. Алюминий и сталь без покрытия не должны использоваться для шпилек, гаек и шайб.

Концевые соединители должны быть кольцевого или невыпадающего типа.

ИСКЛЮЧЕНИЕ: Соединители фрикционного типа могут использоваться на компонентах, если:

1) Цепь рассчитана на ток не более 20 ампер или рейтинг производителя для клеммы, разработанной в соответствии с требованиями UL 310, Электрические быстроразъемные клеммы; или UL 1059, Клеммные колодки, и 2) Падение напряжения от клеммы к клемме не превышает 50 милливольт при протекании тока силой 20 ампер, и 3) Соединение не разъединяется, если в течение одной минуты подвергается удару в шесть фунтов (27 фунтов). Ньютон) сила растяжения в осевом направлении соединителя при первом извлечении. [Требование UL 486C составляет 10-25 фунтов для проводных гаек и сращиваний с пружинными зажимами, в зависимости от размера провода, и 30-70 фунтов для клеммных колодок с винтовыми зажимами.]

Соединения могут быть выполнены с использованием соединителя проводника нажимного типа с установочным винтом, при условии, что используются средства, предотвращающие непосредственное опирание установочного винта на жилы проводника. Некоторые разъемы для шоколадных блоков и DIN-рейки имеют их, а некоторые нет. UL 486A и C, на которые ссылается Береговая охрана, также подчеркивают необходимость защиты жил провода от прямого контакта с винтом.

Типы фитингов

Согласно нашим испытаниям, барьерные блоки (также называемые клеммными колодками) с винтами для соединения кольцевых клемм являются предпочтительным вариантом. Соединения легко осматривать, очищать и защищать тонким слоем антикоррозионной смазки. Но этот вариант не всегда самый практичный. Давайте посмотрим на альтернативы.

DIN-рейки. Эти направляющие представляют собой модульную платформу для клеммных блоков. На более новых лодках эти направляющие используются для крепления проводов, разъемов и переключателей. Они обеспечивают компактный и упорядоченный способ организации проводки. Используйте алюминиевые рельсы; тонко оцинкованные рельсы иногда подвергаются коррозии, что затрудняет обслуживание.

Подпружиненные соединения. Распространенная в бытовой электропроводке 120 вольт, провод просто зачищается и проталкивается в отверстие. Они рассчитаны только на сплошную проволоку. Они могут соответствовать требованиям, если вы обжимаете контакты на концах проводов, но мы их избегаем. С этой проблемой чаще всего сталкиваются при установке розеток на 120 вольт с использованием каких то розеток бытовых; используйте только розетки с кольцевыми клеммами.

Блок винтовых клемм. В эту группу входят так называемые шоколадные блоки, сокращенно от «шоколадные блоки», поскольку их можно защелкивать по длине. Если имеется не менее шести винтов, их можно прикрутить к панели двумя винтами. Установочный винт опирается непосредственно на жилы проволоки. Они подходят только для одножильных проводов, что прямо запрещено ABYC. Провода THHN с более грубыми жилами (на 16 AWG больше) выдержат достаточно хорошо, но тонкие инструментальные провода обычно портятся.

Предпочтительный вариант блока с винтовыми клеммами включает прижимную пластину. Установочный винт давит на пластину, и пластина фиксирует провод. Там может быть несколько тонких канавок для увеличения трения, но ничего, что могло бы повредить пряди. Для проводов меньше 20 калибра подумайте о том, чтобы аккуратно удвоить конец, если вы не можете получить хороший укус. Они соответствуют требованиям ABYC, если компоненты покрыты оловом и соответствуют требованиям к коррозионной стойкости и гальванической совместимости, которые они обычно выполняют. Может быть допустимо вставлять более одного провода для добавления ответвлений, но только меньшего сечения.

Барьерные блоки. Стандарт для большинства морских применений, они очень надежны, если провода заканчиваются обжатыми кольцами или вилочными фитингами. Блоки более высокого качества изготовлены из луженой меди и нержавеющей стали и очень устойчивы к коррозии. Добавляя перемычки, вы можете добавлять ответвления цепей.

Рычажные разъемы Wago. Они чаще всего используются свободно плавающими в качестве замены проволочных гаек, но их можно монтировать на DIN-рейку с добавлением соответствующего монтажного кронштейна и можно монтировать на панель с помощью соответствующего кронштейна для снятия натяжения. Они работают так же, как веревочная муфта; поднятие рычага поднимает подпружиненный зажим, позволяя легко вставлять даже тонкопроволочные провода. Опускание рычага надежно фиксирует провод на месте. Как и в глушителе, если рычаг снова поднять, провод можно удалить, и их можно использовать снова и снова.

Жесткая пайка концов часто предлагается как способ увеличения долговечности многих из этих типов соединителей, возможно, даже делая безопасным вставной подпружиненный тип. Это неправда. При высокой механической нагрузке припой деформируется, ослабляя соединение и позволяя обрезать жилы. Если соединение перегреть (и не обязательно до температуры плавления припоя) достаточно его слегка размягчить — провод деформируется и соединение разболтается. Циклически несколько раз, они могут буквально развалиться. Луженая проволока подходит, но не подготавливайте концы проволоки каким-либо образом, кроме скручивания. Обжим штифта на конце провода должен быть последним средством, и мы никогда не видели в этом необходимости на лодке.

Поскольку нет обжима или термоусадки для снятия натяжения, будьте осторожны, поддерживая провода в пределах нескольких дюймов. Мы видели, как из-за вибрации отламывались провода от небольших инструментов.

Пози-замок. Внешне напоминающие такелажные клеммы Sta-loc, мы возлагали большие надежды. Для установки на провод SAE зачистите провод, как указано. Для луженых морских и машинных проводов THHN зачищайте примерно на 1/16 дюйма меньше, чем указано в инструкциях, иначе часть неизолированного провода может быть оголена. Вставляйте провод, пока он не выйдет примерно на 1/16 дюйма за отверстие. Наденьте наконечник на центральную часть и плотно затяните.

Существуют и другие типы, но они не подходят для многожильного провода.

Как мы тестировали

Процедуры UL 486 требуют циклического включения до 150% номинального тока. Мы тестировали наши образцы в холодном состоянии. Мы оставили образцы наполовину погруженными в морскую воду на один месяц, чтобы имитировать несколько капель и конденсацию. Эти типы соединителей никогда не должны подвергаться воздействию погодных условий или использоваться во влажных местах, но для наших целей всегда лучше искать наиболее водостойкий тип.

Барьерный блок Eaton

Мы использовали эти же блоки в испытании обжимных соединителей в камере распыления соленой воды PS в 2008 году и знаем, что они эффективно устойчивы к коррозии. Они такие же прочные, как проволока, и их можно прочно привинтить к панели. Их установка занимает больше времени, чем другие методы, но в сочетании с гофрированными и герметичными кольцами они подходят для влажной среды.

Итог: Эти соединители требуют больше времени, но при осторожном обращении они являются пуленепробиваемыми и лучшим выбором.

Клеммная колодка Eaton

Несмотря на то, что барьерные блоки являются нашим первым выбором для подключения проводов большего сечения, они служат определенной цели для заделки небольших проводов и перехода от тонких приборных и осветительных проводов к проводам большего размера (подходит для 26-14 AWG). Убедитесь, что компрессионная пластина установлена ​​и плотно прилегает.

Итог: Рекомендуется. Ищите сертификат KEMA-KEUR.

Идеальная проволочная гайка

Несмотря на то, что затягивание было немного трудным, они хорошо прошли испытания, соответствуя требованиям UL. И тем не менее, мы видели, как они превращались в ржавые комки и падали внутри коробки в нашем доме, потому что либо они были недостаточно туго скручены, либо был использован неправильный размер, либо провода были не скручены должным образом, либо длина зачищенной части была слишком велика. короткая. ABYC не допускает их, а Береговая охрана США разрешает их только внутри электрических коробок. Доступны в широком диапазоне размеров.

Итог: Не для использования на лодках.

Wago 222

Эти разъемы подходят для 24-12 AWG, вы можете легко менять провода и проверять напряжение, пока они подключены. Только провод 18 AWG и больше соответствует требованиям ABYC по прочности на отрыв (6 фунтов) для данной категории. Они не являются водонепроницаемыми, а коррозионная стойкость шины ограничена. Хотя они удобны, они не так надежны, как проволочная гайка.

Итог: Если вы их используете, снимите с них все напряжения и установите в соединительную коробку, желательно герметичную.

Posi-lock

Хотя они напоминают такелажные клеммы, прочность на отрыв меньше, чем у хорошего обжима. Вы можете заклеить их термоусадкой с клейкой прокладкой, но это сводит на нет удобство и простоту отсоединения. Наши испытания на коррозию без уплотнения выявили плохое соединение и повреждение внутреннего конуса. Кажется, они нравятся любителям мотоциклов и автомобилей, но им не приходится сталкиваться с солью. Установка без инструментов удобна, но недостаточна. Доступны размеры от 26 до 6 AWG, каждое устройство подходит для нескольких размеров.

Итог: Мы не будем их использовать.

Выводы

При подключении к оборудованию у вас не всегда есть большой выбор, но, по крайней мере, осмотрите клеммы и при необходимости добавьте дополнительную разгрузку от натяжения. Мы видим привлекательность с точки зрения экономии времени, меньшей зависимости от навыков оператора и меньшего количества ошибок. Обжим, пайка, крепление гаек и даже затяжка винтов в клеммных колодках требуют обучения и внимания к деталям. Однако ни Wago 222, ни Posi-lock не оправдали ожиданий.

При переходе от тонких проводов к несущим проводам мы используем обжимные зажимы во влажных местах, барьерные блоки с кольцевыми клеммами во влажных местах и ​​клеммные колодки и другие зажимные клеммы в сухих местах. Что касается рычажных соединителей, то, на наш взгляд, плотные и чистые соединения превалируют над продуманным дизайном.

Клеммы и соединители

Паяные соединения и обжимные стыковые соединения

Испытание на растяжение по стандарту

Стандарт UL486A предусматривает два испытания на растяжение, одно для обжимных клемм (центральная колонка) и одно для проволочных гаек и зажимных клемм (крайний справа). столбец). Стандарт ABYC не допускает никаких проволочных гаек, хотя стандарт ABYC на испытание на растяжение для обжимных разъемов менее строг, чем стандарт UL 486A для обжимных клемм.

Выбор долговечного соединителя

Мы изучили широкий спектр типов соединителей, представленных на рынке, и обнаружили недостатки у каждого из них. Независимо от того, какой стиль вы выберете, помните о его уязвимых местах, регулярно проверяйте и защищайте от коррозии.

1. Клеммные колодки с барьером Eaton с винтовыми клеммами и изолирующим барьером «стены» между проводниками являются предпочтительным способом соединения большинства проводов. Установочные винты на блоке DIN «шоколад» регулируют прижимную пластину. Шина Wago использует рычаги для управления сжатием. Хотя Береговая охрана разрешает проволочные гайки (в корпусах), это плохой выбор для яхт.
2. Разъемы Posi-lock допускали слишком сильную коррозию и повреждение проводов.
3. Соединители Wago плохо герметизируются, из-за чего вода может попасть на провод. Обратите внимание на признаки коррозии проводов через месяц
4. Винтовая клемма «шоколад» с прижимной пластиной. Более дешевые блоки просто имеют винтовой подшипник непосредственно на проволоке — плохая конструкция.
5. На внутренних шинах Wago через месяц наблюдается значительная коррозия оловянного покрытия.

Соединители испытаны в воде, сильно натянуты

В рамках нашего теста соединителей проводов мы оставили образцы наполовину погруженными в морскую воду на один месяц, чтобы имитировать несколько капель и конденсацию. Эти стили разъемов никогда не должны подвергаться воздействию погодных условий или использоваться во влажных местах, но конденсация или брызги могут произойти где угодно; лучше всего быть в безопасности.

— Разъемы Wago и Posi-lock позволяли влаге проникать в провод внутрь изоляции, позволяя коррозии распространяться незаметно.

-Концевая «шоколадная» колодка устанавливается в тиски для испытания на растяжение. Все результаты испытаний на растяжение фиксировались с помощью цифровых весов.

Контакты

• Eaton
• Ideal
• Posi-lock
• Wago

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в . htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах, которые обеспечивают чувствительность к регистру 9Пример 0133 e и пример E не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах с учетом регистра PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .
9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess
• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Использовать SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Когда закончите, нажмите  Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите  Закрыть , чтобы закрыть окно диспетчера файлов.

Как соединить провода без паяльника

Этот сайт содержит партнерские ссылки на товары. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 Share

• Share
• Tweet

Пайка — не единственный ответ…

Как пользоваться паяльником

Пожалуйста, включите JavaScript

Как пользоваться паяльником

Когда у вас есть свободные провода или вам нужно выполнить соединение, вам не нужно использовать паяльник для выполнения работы. Если вам удобно работать с проводами, вы можете использовать разные методы для их крепления.

Содержание:

1. Зачем соединять свободные провода
2. 5 различных способов соединения проводов
3. Советы по соединению проводов вместе
4. Ошибки при подключении, которых следует избегать
5. Несколько заключительных слов

Главное, конечно, убедиться, что вы отключили устройство, с которым работаете, прежде чем возиться с проводами. Чтобы узнать об этих различных методах, просто продолжайте читать нашу статью.

Он дает вам информацию и указания, чтобы убедиться, что вы выполняете задание правильно. Потратьте несколько минут и освойте подключение проводов.

Зачем соединять эти свободные провода

Простая и очевидная причина заключается в том, что вам необходимо поддерживать поток электроэнергии, чтобы все ваши электроприборы, игрушки и электроника работали должным образом. Это необходимо сделать, если соединение ослаблено или провод, который вы используете, слишком короткий, и вам нужно увеличить его длину.

Как только вы подключите провод в нужное место, будьте осторожны с обратной полярностью, вы сможете снова наслаждаться этими электронными устройствами.

5 различных способов соединения проводов

Номер	Способ	Пояснение
#1.	Соединители проводов	Это один из самых простых методов. Все, что вам нужно сделать, это вставить оба конца провода в разъем и закрутить до упора.
#2.	Изолента	Этот метод является старомодным, но все еще часто используется сегодня. Просто срежьте покрытие с концов проводов и оберните два конца вместе. Затем обмотайте изолентой вокруг этого соединения.
#3.	Зажим типа «крокодил»	Этот метод может использоваться во временных ситуациях, пока вы проверяете соединение. Соедините два конца провода близко друг к другу, затем зажмите металлическую скобу на обоих концах, создав замкнутую цепь 9. 0532
#4.	Горячий клей	Вам понадобится клеевой пистолет и сначала подогрейте клей. Затем, когда вы сняли покрытие с концов проволоки, скрутите два конца вместе и нанесите клей. Соединение прочное, плюс вы получаете встроенную изоляцию, защищающую соединение.
#5.	Метод обжима	Аналогичен проводному соединителю. Вы очень туго скручиваете провода и вставляете их в то, что называется обжимом. Затем вы берете кусачки и вставляете соединение в обжимную часть и сжимаете ручку. Вам нужно сильно сжать, чтобы соединение не разорвалось.
#6.	Винты	Обычно предназначены для розеток и т. д., оберните провод вокруг винта и затяните.

Советы по соединению проводов

Чтобы соединить два провода вместе, если вы не используете винт и отвертку, чтобы затянуть этот винт поверх ослабленных проводов, требуется определенный навык. Вот несколько советов, которые помогут вам сделать это правильно.

#1. Зачистка провода — это может быть трудной задачей для некоторых людей, так как они всегда нажимают слишком сильно и неоднократно разрезают провода, а не изоляционное покрытие. Используйте инструмент для зачистки проводов и применяйте правильное давление, чтобы снять только покрытие.

#2. Достаточно — еще одна серьезная ошибка, которую допускают многие, — снятие слишком большого количества покрытия. У вас остается много оголенного провода, который вам нужно обрезать, прежде чем вы сможете его использовать. Достаточно оголить провод, чтобы перечисленные выше методы могли безопасно закрыть и соединить оголенные концы проводов. Редко вам нужно выйти за пределы 1 дюйма.

#3. Изолента – эта лента может не только закрывать провода и сохранять соединение, но и обеспечивать дополнительную безопасность и изолировать провода от элементов. Достаточно сделать от 3 до 5 обертываний. Вы можете использовать изоляционную ленту вокруг горячего клея, обжима и соединителя проводов в качестве дополнительной защиты.

#4. Alligator option — используйте этот метод только в том случае, если у вас есть временные соединения. Это самый простой из них иметь короткие на вас. Перейдите к другим методам, когда вам нужно постоянное соединение с хорошей изоляцией.

#5. Соединение цепей печатной платы — лучший метод для этой задачи — горячий клей. Когда вы не умеете паять, клей работает по тому же принципу и гарантирует, что ваши соединения не будут мешать и не будут громоздкими

#6. Дважды проверьте свою работу — нет ничего более неприятного, чем установить соединение, примените правильный метод только для того, чтобы увидеть, как ваша электроника выходит из строя при включении. Перепроверьте свою работу, так как даже одна маленькая медная жила может коснуться чего-то и вызвать короткое замыкание. Убедитесь, что все жилы провода подключены к разъемам и изолированы от других частей электронного оборудования.

Ошибки при подключении, которых следует избегать

При работе с подключением легко допустить ошибку. Некоторым людям нравится срезать углы и экономить доллар или два, иначе вы просто ошиблись в своих суждениях. В любом случае, вот несколько ошибок, которых следует избегать при работе с припоем или без него:

1. За исключением распределительной коробки — это защищает от короткого замыкания, элементов и помогает предотвратить возгорание
2. Слишком короткая обрезка провода — здесь применяется дважды и один раз
должны быть защищены на всем пути. Ослабленные провода можно легко повредить
3. Забыть затянуть провода — обычно это происходит, когда винты задействованы, а винты недостаточно затянуты
4. Слишком много проводов в одном месте — это грозит несчастным случаем
5. Неправильное подключение проводов — это часто случается. Некоторые люди случайно помещают горячие провода на нейтраль или меняют полярность, поэтому убедитесь, что вы подключили их правильно.

Несколько слов напоследок

Для надежного электрического соединения припой не нужен. Это помогает особенно с компьютерной схемой. Но с большинством методов, перечисленных выше, вы можете обойтись без использования припоя.

Просто нужно немного уверенности и немного ноу-хау, и ваши проводные соединения будут надежными и надежными.

Как соединить два провода без пайки

Введение

Иногда при прокладке электропроводки в автомобиле или на других работах вам необходимо соединить два провода вместе. Существуют различные способы сделать это, и пайка является одним из наиболее распространенных. Вы соединяете два провода вместе, а затем припаиваете их, чтобы обеспечить хорошее соединение. Однако иногда у вас не будет доступа к паяльнику. В этой статье я покажу вам, как соединить два провода без пайки.

Обжим или скручивание?

Одним из способов соединения проводов является использование обжимных соединителей. Другой способ — использовать «метод кручения». В этой статье речь пойдет о соединении проводов этими двумя способами.

Подготовка проводов для хорошего соединения?

Давайте посмотрим, как нужно подготовить провода для хорошего соединения. Сначала снимите часть защитного слоя (изоляционного покрытия) с концов обоих соединяемых проводов.

Для зачистки проводов можно разрезать пластиковую оболочку ножом или использовать инструмент для зачистки проводов. Существует два типа зачистки проводов. Саморегулирующиеся клещи для зачистки проводов и стационарные клещи для зачистки проводов и обжимные клещи. Саморегулирующийся может быть более удобным, но я предпочитаю фиксированный тип.

Неподвижные плоскогубцы имеют различные калибры для снятия изоляции, а также часть, которая обжимает разъемы. Они просты в использовании, имеют больше применений и тоньше, чем регулируемые плоскогубцы. Используйте калибр для зачистки проводов, чтобы зачистить провод.

Как соединить два провода без пайки

Если вы планируете соединить провода скручиванием, снимите изоляционный слой немного больше (чуть больше дюйма), чем при использовании обжимного соединителя.

Затем намотайте оба провода по отдельности, чтобы у вас было два провода с последним дюймом оголенного провода с тонкими проводами, плотно смотанными вместе.

Теперь возьмите эти два провода и соедините их вместе в виде буквы X так, чтобы концы изоляции оказались в центре буквы X. Теперь плотно скрутите два медных провода вместе. При тугой намотке вы должны сложить скрученный медный кусок плоской стороной к одному проводу и покрыть изоляционной лентой

. Используйте изоляционную ленту только для покрытия электрических проводов. Использование обычного скотча (справа на изображении) опасно.

После того, как вы подготовите два провода к соединению, соедините основание оголенной части двух частей вместе.

Обжим проводов

Если вы хотите обжать два провода вместе, первая часть процесса такая же, как и при скручивании. Очистите медные провода от изоляционного покрытия.

Вам потребуется гораздо меньше оголенных проводов при использовании обжимных разъемов, чем при их скручивании. Обычно вам нужно всего лишь оголить 6 мм или 1/4 дюйма на каждом проводе при вставке в стыковой разъем.

Вставьте провода в каждую сторону разъема, а затем сожмите обжимные клещи по одному разу с каждой стороны разъема. Вот и все, хорошее плотное защищенное соединение.

Скручивание проводов

В случае скручивания, начните скручивать их очень туго до самого верха. Убедитесь, что вы делаете скручивание действительно тугим. После того, как вы закончите скручивание двух частей оголенных проводов вместе вверх, согните скрученную часть пополам.

Теперь положите скрученную часть по обеим сторонам соединенных проводов. Итак, вы завершили скелетный каркас, и теперь вам нужно его запечатать.

Этот метод соединения обеспечивает гибкость провода. В отличие от припоя, он со временем не становится хрупким и твердым, поэтому продолжает гнуться.

Как закрыть оголенные провода?

В случае скручивания, после скручивания проводов, пора запечатать скрученный участок, так как он оголен.

Чтобы соединить их вместе, вам понадобится термоусадочная трубка или изолента. Если вы используете термоусадочную трубку, вы должны убедиться, что трубка немного больше, чем сам провод.

Термоусадочная трубка

Наденьте термоусадочную трубку вдоль провода, пока она не окажется над соединенными проводами. Он должен покрывать не менее 12 мм или 1/2 дюйма с каждой стороны оголенных проводов.

Теперь, используя тепловую пушку, аккуратно нагрейте трубку, пока она не сожмется на проводах. Я говорю осторожно нагревать трубки, потому что если вы используете слишком много тепла, вы можете расплавить термоусадочную трубку.

Этот метод отлично подходит, если вы не можете получить доступ к области с помощью изоленты или если вы хотите получить красивую аккуратную отделку.

Изолента

Если термоусадочная трубка недоступна, вы можете воспользоваться изоляционной лентой, чтобы обернуть оголенный участок провода. Убедившись, что лента наклеена плотно, многослойно и водонепроницаема.

Однако клейкая лента не обеспечивает надежного покрытия, как термоусадочная трубка. Тем не менее, он будет делать свою работу. Но это не должно быть долгосрочным решением.

Если через проводное соединение проходит сильный ток, клей на ленте может нагреться, и лента может размотаться.

Это приведет к короткому замыканию, если другие провода соприкоснутся с оголенным проводом. Кроме того, клей впитается в отдельные жилы провода, что может привести к плохому соединению.

Вывод Аккуратное паяное соединение. Иногда нам нужно соединить провода с помощью коннекторов или скрутки.

Хотя пайка является отличным способом соединения двух проводов, иногда пайка невозможна. Существуют и другие способы соединения двух проводов, такие как обжим разъемов и скручивание оголенных проводов.

Обжим – это соединение двух проводов с помощью разъема. Обычно чаще всего используются стыковые соединители.

Скручивание включает в себя тугое и прочное скручивание оголенной части двух отрезков проволоки. Затем скрученная часть сгибается вдоль одного провода и место соединения закрывается либо изолентой, либо термоусадочной трубкой.

Вы можете использовать термоусадочную трубку или изоленту, чтобы закрыть оголенные провода. Обычно термоусадочные трубки не используются поверх стыковых соединителей, так как многие стыковые соединители изолированы.

Термоусадочную трубку можно использовать, если разъем не имеет изолирующего покрытия или если разъем отличается от цвета провода.

Некоторые электрические ленты низкого качества могут оторваться. Рекомендуется использовать ленты только для проводных соединений, которые будут иметь краткосрочный характер. Хотя я видел изоленту, которая хорошо держится уже много лет.

Соединения проводов, выполненные путем скручивания проводов и обмотанные изолентой, рекомендуется заменить либо стыковым соединением, либо соединением пайкой. Затем соединение следует закрыть термоусадочной трубкой.

Безопасно ли соединять провода изолентой? – What Blueprint

При выполнении любых электрических соединений очень важно выполнять их безопасно и правильно. Даже бытовой электрический ток может быть опасным и смертельным, если подключение от источника питания к прибору или устройству выполнено неправильно.

Соединение проводов с помощью изоленты не рекомендуется по нескольким причинам. Хотя это может быть обычной практикой во многих домах, которые ищут быстрое решение «сделай сам», есть лучшие способы надежного и безопасного подключения проводов, чтобы обеспечить правильное соединение и снизить риск короткого замыкания или воздействия.

Использование правильного инструмента для правильной работы — это всегда хороший способ сделать что-то, особенно когда речь идет об электричестве. Давайте рассмотрим более безопасные и эффективные способы соединения электрических проводов и правильное использование изоленты.

Для чего используется изолента?

Изолента или изоляционная лента, как ее еще называют, используется именно для этой цели – изоляции. Он сделан из непроводящего винила, стекловолокна или пластиковой ткани; Изолентой называется самоклеящаяся лента, предназначенная для изоляции электропроводки.

Обмотка токоведущих проводов изолентой защищает от возможного поражения электрическим током при прикосновении к ним. Он предотвращает переход тока от одного провода к другому, предотвращая короткое замыкание или возгорание.

В качестве электрического аксессуара он предназначен не для соединения электрических проводов, а для их ИЗОЛЯЦИИ после того, как они были правильно и безопасно подключены по мере необходимости.

Самое безопасное использование изоляционной ленты — это замазывание мелких трещин, порезов и потертостей на электрических проводах, где изоляция жил не повреждена. Если провод оголен и его внешняя оболочка повреждена, использование изоленты для его покрытия небезопасно или не рекомендуется.

Этот провод следует заменить, а не ремонтировать. Хотя эти типы быстрых исправлений с использованием изоленты для покрытия оголенных проводов распространены, они не проходят сертификацию безопасности с точки зрения регулирующих органов.

Почему не следует использовать изоляционную ленту для соединения проводов

Прежде чем осуждать изоленту, мы должны отметить, что при более низком напряжении и меньших проводах скручивание их вместе и использование изоленты для их изоляции допустимо. Это связано с тем, что провода для хобби и другие низковольтные и слаботочные провода практически не представляют опасности поражения электрическим током или возгорания.

При любой работе своими руками говорится: «Используйте правильный инструмент для правильной работы», и в этом случае использование изоленты для соединения проводов не следует этому мудрому совету.

Изолента имеет клей, предназначенный для приклеивания к пластиковой оболочке проводов и к самой себе. Поэтому, когда вы изолируете электрические провода, клейкая лента становится липкой. Со временем этот клей высохнет из-за воздействия воздуха, тепла от соединения и перемещения.

Таким образом, изоляция вокруг проводов может перемещаться или смещаться, подвергая токоведущие провода воздействию открытого воздуха, а также людей, детей, домашних животных и материалов, которые могут загореться при определенных условиях.

Многие люди скручивают провода вместе, а затем накладывают на них изоляционную ленту, чтобы герметизировать и защитить их. В обычных условиях и для проводов меньшего диаметра это может быть временным решением.

Несмотря на то, что типичный ПВХ/ПТФЭ имеет низкую электропроводность, он все равно может привести к короткому замыканию, поражению электрическим током или возгоранию при достаточном количестве тепла и тока.

Для проводов большего диаметра рекомендуется использовать более надежный и безопасный метод соединения.

Почему скручивание проводов в качестве метода сращивания не рекомендуется

Хотя мы сосредоточены на использовании изоленты для соединения проводов, это только одна сторона обсуждения. Способ соединения проводов также влияет на безопасность этого соединения.

Сращивание проводов или действие, связанное с соединением проводов, также является тем, на что следует обратить внимание в ходе этого разговора. Обычный способ соединения электрических проводов состоит в том, чтобы взять два оголенных конца, скрутить их вместе, а затем изолировать.

Хотя это просто и удобно, у этого типа соединения есть некоторые недостатки.

Даже туго скрученные провода имеют некоторые недостатки. Во-первых, скручивание проводов создает нагрузку на отдельные жилы кабеля. Часто после этого вы можете обнаружить, что еще одна маленькая медная прядь оторвалась.

Со временем все больше и больше их может ослабевать, нарушая целостность в точке передачи тока, и это может привести к сопротивлению в проводе, создавая ненадежное соединение и даже нагреваясь до такой степени, что расплавляет ленту.

Во-вторых, этот метод сращивания не обеспечивает надежного соединения; например, если провода были спаяны вместе, а затем изолированы изолентой, это соединение с гораздо меньшей вероятностью приведет к разъединению жил.

Кроме того, любая внезапная сила, приложенная к сращенному соединению, может легко привести к разрыву проводов, удалению изоляционной ленты и открытию к окружающей среде токоведущих и неизолированных проводов.

Если поблизости находятся животные, дети или потенциально горючие материалы, это прямой путь к катастрофе. Открытый провод под напряжением на ковре или рядом с другими электрическими кабелями очень и очень небезопасен.

Три способа безопасного соединения электрических проводов

Изолента имеет место и очень ценное применение в электромонтажных работах, но это лучший и более безопасный способ соединения проводов. Описанные ниже способы предназначены для подключения сетевых проводов, т. е. 110 В переменного тока, от стены.

1. Проволочные гайки или проволочные наконечники

Это очень прочные и хорошо изолированные пластиковые конусы, которые соединяют провода внутри себя с помощью пружины. Когда провода вставлены вместе, они соприкасаются внутри гайки, и пружина соединяет их при закручивании гайки.

Использование проволочных гаек довольно просто и делает соединение проводов простым и безопасным. Взяв два провода, которые вы хотите соединить, снимите примерно от половины до трех четвертей дюйма изоляции с каждого и сложите их вместе.

Вставьте провода в гайку и поверните гайку по часовой стрелке, чтобы зацепить пружину внутри с помощью гайки соответствующего размера. После того, как вы закрутили гайку и закрепили провода, осторожно потяните их, чтобы проверить, надежно ли они закреплены.

Если вы не видите, как они отсоединяются, или видите, что проволочные жилы выпадают, значит, все в порядке. Если они разболтались и вылезли, то придется делать это снова.

2. Пайка

Пайка проводов — один из самых надежных и надежных способов соединения электрических кабелей. Он обеспечивает очень прочное соединение и с меньшей вероятностью отсоединится под действием силы, чем другие методы.

Припой также обладает высокой проводимостью, поэтому электрический ток проходит от провода к проводу практически без сопротивления.

Сняв изоляцию примерно на полдюйма или около того, положите провода лицом друг к другу, чтобы они образовывали прямое соединение. В отличие от проволочных гаек, пайку можно выполнять прямо, чтобы продолжить естественный поток проволоки.

Используя паяльник, капните несколько маленьких кусочков расплавленного припоя на провода, чтобы сделать начальное соединение, а затем полностью нанесите припой на остальную часть провода, пока провод не будет покрыт припоем.

3. Ленточные соединители

Это еще один хороший способ соединения электрических проводов, который делает их безопасными и практически недоступными, особенно маленькими пальцами.

Изготовлены из прочного пластика и соединяют провода в стальном «туннеле» с помощью стопорных винтов, которые прижимают провода к стальному соединителю.

Они особенно популярны для соединения проводов на прицепах, а также для электрических сетей. Вы можете получить полосовые соединители самых разных диаметров, подходящих для кабеля любой толщины, но, как и в случае с любым электрическим соединителем, перед подключением проверьте номинальные значения напряжения и силы тока.

После этого вы можете обмотать его изолентой, чтобы обеспечить дополнительную изоляцию и защиту. Если это соединение находится вне помещения, убедитесь, что оно хорошо защищено от дождя или влаги.

Заключение

Использование изоленты для соединения проводов никогда не должно быть постоянным решением, и его следует использовать в качестве немедленного и временного решения до тех пор, пока не будет выполнено надлежащее и более безопасное соединение.
