Соединение проводов в промежуточных пролетах и в шлейфах опор
- Подробности
- Категория: ВЛ
- проводник
- ВЛ
- контакты и соединения
Длина провода или троса, намотанного на барабан, называется строительной длиной. Строительная длина провода колеблется от нескольких километров для проводов мелких сечений до 1 км для проводов крупных сечений.
Соединения проводов должны обеспечивать надежный, не меняющийся с течением времени (стабильный) электрический контакт, и высокую механическую прочность.
Элементарный электрический контакт представляет собой сумму точечных контактов между двумя проводниками. Попадание в пространство между контактами влаги и грязи способствует увеличению электрического сопротивления. Предохранение от загрязнения (герметизация) контакта обеспечивает значительное повышение надежности контактного соединения.
Особенно важна герметизация контакта при соединении многопроволочных проводов, где точечные контакты имеются не только между концами соединяемых проводов, но и между отдельными проволоками разных повивов провода.
Нарушение контактов между проволоками приводит к перегрузке отдельных проволок электрическим током, перегреву этих проволок и всего соединения. Это влечет за собой снижение механической прочности провода в месте соединения и может вызвать обрыв провода.
Соединение проводов в межопорном пролете выполняют обжимными овальными соединителями (для алюминиевого провода и проводов из алюминиевых сплавов), скручиваемыми овальными соединителями (для сталеалюминиевых проводов), болтовыми зажимами марки ПА и ПАБ, а также сваркой (для стальных однопроволочных проводов).. Провода больших сечений, а также в больших промежуточных пролетах, где возникают большие механические усилия на провода, соединяют в петлях. С применением обжимных и скручиваемых овальных соединителей, прессуемых соединителей значительно повышается герметичность соединения проводов. При соблюдении всех требований к монтажу их можно эксплуатировать в течении десятков лет.
В некоторых случаях возникает необходимость в соединении проводов, изготовленных из различных материалов: при сооружении переходов, когда алюминиевые или сталеалюминиевые провода соединяются со стальными проводами и в других аналогичных случаях. Соединение проводов из разных материалов требуют особой тщательности, так как при загрязнении такого контакта может возникнуть электролитическая пара и контакт быстро разрушится.
В шлейфах опор провода соединяют между собой с помощью болтовых зажимов (при небольших токах нагрузки) и с помощью обжимных овальных соединителей.
Соединение проводов в межопорном пролете с помощью бандажной скрутки
- Назад
- Вперёд
Как соединить алюминиевые провода в труднодоступном месте?
Во время работ по укладке в гофру проводки соседей снизу, которая проходит по нашему полу, переломилась алюминиевая жила в одном из кабелей.
Место оказалось труднодоступное, и запаса кабеля там практически не было. Нужно было соединить алюминиевые провода в труднодоступном месте.
Приветствую Вас на моём сайте zdesremont.ru! Далее расскажу о способе, который я использовал. Под статьёй вы можете задать вопросы или оставить комментарии по теме.
Повреждение возникло на сгибе, прямо в месте захода кабеля в перекрытие. Запаса кабеля со стороны соседней квартиры не было совсем. Также у соседей во время последнего ремонта был полностью закрыт доступ к распаечным коробкам. Единственным вариантом было восстановить данное соединение без замены кабеля.
Учитывая отсутствие запаса кабеля и труднодоступность, выполнить соединение пайкой или сваркой не представлялось возможным. Нужно было придумать другой способ.
Я решил использовать клеммы Wago со специальной пастой. Тем более, что данный кабель подавал питание на освещение, соответственно нагрузка небольшая.
Но возникли дополнительные проблемы:
- Данное ремонтное соединение окажется в плите перекрытия и доступа в дальнейшем к нему не будет.
А клеммы Wago по-хорошему должны ставиться в местах, где будет доступ для осмотра. - Во время укладки получившихся соединений провода могут частично вылезти из клемм и контакт ослабнет.
А клеммы Wago по-хорошему должны ставиться в местах, где будет доступ для осмотра.Далее расскажу, как я решил доработать соединение алюминиевых проводов с помощью клемм Wago, чтобы оно получилось максимально надежным.
Как соединить алюминиевые провода в труднодоступном месте: процесс выполнения работ.Кабель двужильный и повреждена была только одна жила. Но я решил переделать обе, так как высока вероятность, что вторая тоже переломится.
Далее расскажу, как происходил процесс работ:
- Нашел точное место обрыва.
- В месте обрыва перерезал кабель.
- Зачистил все четыре конца под глубину клемм.
- Соединил жилы кабеля клеммами Wago, подходящими для алюминиевой проводки.
- Дополнительно обезжирил получившиеся соединения.
- Одел на каждое соединение куски термоусадки с клеевым слоем.
- С помощью строительного фена обработал термоусадку.
- Получившиеся соединения убрал в отверстие в многопустотной плите перекрытия.
- Место ввода в перекрытие защитил, как и все остальные, с помощью металлического подрозетника и герметика.
Таким образом, термоусадка с клеевым слоем надежно зафиксировала клеммы Wago с проводами. И они уже никуда не сдвинутся относительно друг друга. Также термоусадка ограничит доступ кислорода и влаги к месту контакта и дополнительно снизит вероятность окисления алюминия.
Можно ли алюминиевые провода соединять Wago?Может возникнуть вопрос: можно ли соединять алюминиевые провода Wago? Да, можно. Но только теми Wago, которые для этого предназначены. На упаковке клемм указано, провода из каких материалов можно соединять с их помощью. Ещё обязательно нужно учитывать допустимую нагрузку и сечение жилы, о чём производитель также указывает на упаковке.
Cu — медь, Al — алюминий. Значит, что через такие клеммы можно соединять и медные и алюминиевые провода и алюминиевые с медными.
Такая возможность обеспечена за счет специальной контактной пасты «Alu-Plus», которая находится в месте подключения провода. Данная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.
На момент написания статьи я уже давно залил стяжку и прошло несколько месяцев с ремонта кабеля. Проблем с данным соединением больше не возникало.
Как срастить, соединить или починить оборванный электрический провод
1A Auto Team 1A Авто Блог Главная
Иногда такие жидкости, как масло, могут со временем высушивать и разрушать защитную оболочку проводов. Провода также могут расплавиться и повредиться другими способами, которые оставят их открытыми и потребуют замены, прежде чем они вызовут проблемы с частью, к которой они подключены. В этом посте объясняется, как починить оборванный провод, который необходимо отрезать и заменить в автомобиле, с помощью инструмента для зачистки проводов и обжимного инструмента, нового провода, стыковых соединений, термоусадок, зажигалки, изоленты и ткацкого станка.
Как заменить пережеванные, оборванные, расплавленные, оголенные или поврежденные электрические провода
Почему в моей машине оборваны электрические провода?
Иногда защитная оболочка на проводе может высыхать и отламываться. Провода также могут плавиться и рваться по разным причинам, например, животное, которое их прогрызло. После того, как медный провод оголен, его необходимо заменить , иначе это вызовет проблемы с функциональностью затронутой детали.
Например, масло может просочиться на провода и ленту и со временем высушить их, что в конечном итоге приведет к растрескиванию, ломкости и поломке.
Как заменить сломанную электрическую проволоку в 17 этапах
предметов, необходимых
- .
Шаги по устранению оборванного провода
- Поиск новых проводов того же сечения
Поиск проводов того же сечения, что и неисправный провод
- Выберите участок поврежденного провода для обрезки
Проследите оборванные провода до того места, где они гибкие, не треснувшие и не сломанные, чтобы найти хороший участок, который можно отрезать
- Зачистите концы нового провода кусачки для оголения медного провода
- Скрутите медный провод
Скрутите оголенный медный провод
- Удалите поврежденный провод с помощью кусачек
Отрежьте кусок ломкого, сухого, оплавленного, пожеванного, порванного или оголенного провода от существующего провода кусачками
- Зачистите концы существующего провода
Зачистите концы существующего провода для обнажения медного провода
- Накрутите стыковое соединение на существующий провод
Накрутите стыковой соединитель на существующий провод, насколько это возможно
- Обожмите существующий стыковой соединитель0021
Обожмите центр стыкового разъема с помощью инструмента для зачистки проводов/щипцов, чтобы зафиксировать стыковой разъем.
Попробуйте обжать стыковой разъем на конце оболочки провода, прямо перед оголенным медным проводом. - Проверка степени затяжки стыкового соединителя
Потяните за провод, чтобы убедиться, что стыковый соединитель плотно затянут
- Обожмите запасной провод к стыковому соединителю Повторите шаги, описанные выше, для подключения 9000 вместе, присоединив сменный провод к стыковому соединению
- Надеть термоусадку на отремонтированный провод
Наложить термоусадку на участок ремонтируемого провода
- Наденьте термоусадку на другой конец сменного провода
На внешний конец нового сменного провода наденьте термоусадку, прежде чем прикреплять стыковое соединение.
- Зачистите, обожмите и расплавьте термоусадку на концах оставшихся проводов
Повторите шаги, описанные выше, чтобы присоединить другой конец нового провода и соединить все новые провода вместе
- Оберните провода Изолента
После завершения обмотайте провода изолентой
- Установите проволочный жгут
Поместите проволочный жгут поверх проводов
- 0021
Наклейте ленту на проволочный жгут
.
Связанный контент
- Как соединить провода в автомобиле или грузовике
- Неисправно реле в автомобиле, грузовике или внедорожнике
- Как заменить розетку фары
- Как проверить предохранитель с помощью мультиметра
0 Покупайте автозапчасти на 1aauto.com
- Электроинструменты
- Электротовары
- Инструменты и аксессуары
- Нагрев и охлаждение
- Интерьер
Сводка
Как починить оборванный провод
Если вы наткнулись на оборванный провод посреди проекта, не расстраивайтесь. В зависимости от того, какие материалы и сколько места вам нужно для работы, у вас есть несколько вариантов. Вот как починить оборванный провод.
Ключом к ремонту оборванного провода является восстановление соединения, что означает механическое и электрическое соединение проводов и изоляцию места соединения. Вы можете использовать разъемы, если у вас есть место, или припаять провод, если места мало.
Безопасность превыше всего
Всегда отключайте питание при работе с проводкой. Даже при низковольтной проводке вы не хотите, чтобы устройство включалось, пока вы с ним работаете. С бытовой электропроводкой опасность двойная. Вы не хотите, чтобы устройство включалось, и вы не хотите ударять себя током.
Изоляция провода
Если проблема только в изоляции, а металлический провод цел, вот несколько советов по фиксации изоляции провода.
Самый простой способ починить оборванный провод: использовать разъем
Самый простой способ починить оборванный провод — использовать разъем. Есть несколько типов соединителей, доступных для выполнения таких видов ремонта. Первое, что нужно сделать, это снять немного изоляции, чтобы освободить место для работы. Мне нравится давать себе что-то между четвертью дюйма и половиной дюйма. Обязательно используйте правильный инструмент, чтобы не повредить провод.
Тип используемого разъема зависит от приложения.
Любой метод с использованием соединителя работает лучше всего, когда провод не будет подвергаться сильному напряжению.
Сращивание проводов с проволочными гайками
Если у вас есть физическое пространство для работы и достаточно провисания провода, проволочные гайки — самое простое решение. После зачистки провода скрутите оголенные концы вместе, удерживая оголенные концы одной рукой и скручивая другой. Используйте плоскогубцы, если проволока толстая.
Скрутите зачищенные концы вместе. Идите вертикально, не пытайтесь скрутить его параллельно проводу. Проволочная гайка нуждается в вертикальном соединении для навинчивания.
Затем наденьте на конец проволочную гайку, затяните ее точно так же, как гайку на болте, а затем обмотайте конец парой витков изоленты. Пока соединение не будет подвергаться механическому воздействию, это хорошее решение с точки зрения электрической и удобной эксплуатации.
После того, как вы накрутите проволочную гайку на провода и закрепите ее лентой, вы получите достаточно прочный ремонт, причем очень быстрый и простой.
Главное предостережение – использовать гайку правильного размера. Если провод не подходит, используйте гайку большего размера. Если посадка слишком свободная, используйте меньший размер. Для двух проводов лучше использовать серый, синий или оранжевый, в зависимости от толщины провода. Серый лучше всего подходит для тонких проводов, а оранжевый — для толстых.
Сращивание проводов с соединителем для стыкового соединения
Если у вас недостаточно слабины для гайки провода, вы можете использовать соединитель для стыкового соединения. С этим типом соединителя вы соединяете два оголенных конца провода вместе и обжимаете их, образуя хорошее электрическое соединение и приемлемое механическое соединение. В идеале вы должны использовать обжимной инструмент для лучшей прочности. Использование плоскогубцев обычно дает приемлемое электрическое соединение, но механическое соединение будет сомнительным.
Сращивание проводов с рычажными соединителями
Рычажный соединитель можно также использовать для сращивания проводов.
С помощью этих разъемов вы открываете рычаг, вставляете оголенный провод в отверстие, затем закрываете рычаг. Этот тип подключения превосходит все остальные с точки зрения простоты использования. Недостатком является то, что рычажные разъемы дороги, а соединение не очень прочное механически.Починить оборванный провод пайкой

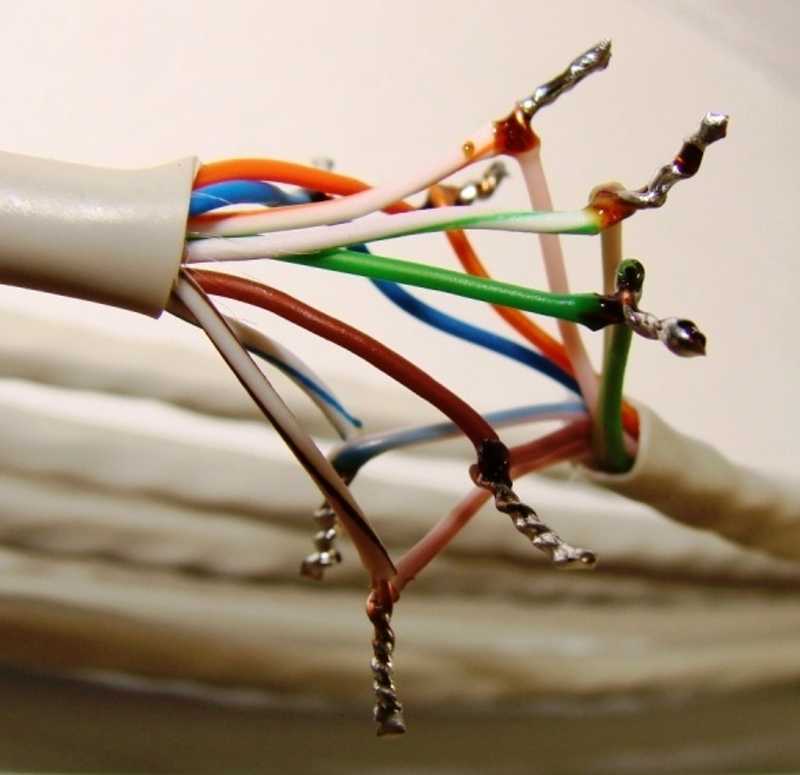

Лучший способ починить оборванный провод — припаять его. Он обеспечивает наилучшее всестороннее соединение, как механическое, так и электрическое, и, если все сделано правильно, ремонт будет прочнее, чем оригинал.
Для действительно профессионального ремонта наденьте на провод кусок термоусадочной трубки чуть больше размера изоляции. Используйте кусок немного больше, чем область ремонта. Скрутите концы проволоки вместе, перпендикулярно к проволоке, затем нанесите немного флюса. Флюс помогает припою течь и лучше прилипать.
Можно скрутить провода параллельно остальной части провода, но получить хорошее соединение проще, если сделать так.
Нагрейте паяльник, затем нагрейте провод и нанесите немного припоя на провод, а не на железо.
Я не мог поймать железо на проводе одновременно со своим припоем, потому что пытался одной рукой паять, а другой фотографировать. Приложите утюг к проводу, чтобы нагреть его, затем нанесите припой на провод, а не на утюг.
Припой будет течь равномерно и давать красивое блестящее соединение. Распылите немного спирта или очистителя контактов на соединение, чтобы смыть флюс.
Хорошая пайка будет блестящей. Тусклый припой указывает на то, что припой не обеспечивает хорошего электрического соединения.
Сложите муфту вниз на провод, затем наденьте термоусадочную трубку на муфту, чтобы полностью закрыть ее.
Термоусадочная трубка придает более профессиональный вид и обеспечивает более длительный ремонт, чем лента.
Нагрейте трубку феном или тепловым пистолетом, чтобы усадить трубку. В результате получается сильное, профессионально выглядящее исправление.
