Особенности подключения силового кабеля к различным элементам электрической сети

Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье — все варианты соединения проводов, их монтаж и разновидности. Электричество — это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью. Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность. Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода.

Наиболее распространенный кабель для домашней электропроводки — это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений. Сечение выбирается в зависимости от нагрузки:.

Они используются реже для домашней проводки, чем ПВС. Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:. Выбор способа соединения зависит от характеристик проводов.

Требуется учитывать вид и материал жилы , количество проводков, условия эксплуатации. Спайка — распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция.

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике. Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный. Медный провод можно соединить при помощи клеммных колодок, зажимов Wago обязательно с использованием специальной пасты , при помощи болта, пайки.

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции. Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов. При подсоединении многожильных проводов следует придерживаться следующих правил:. Скрутить одножильные провода намного проще.

Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать. Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы. При скрутке нужно следовать следующему порядку действий:. Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым.

Можно скручивать провода соседних сечений — например 4 кв. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения. Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто — нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто — достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима.

Контактные зажимы используются как для одножильных, так и для многожильных проводников. После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков.

После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным. Места соединения двух проводников должны удовлетворять следующим требованиям:.

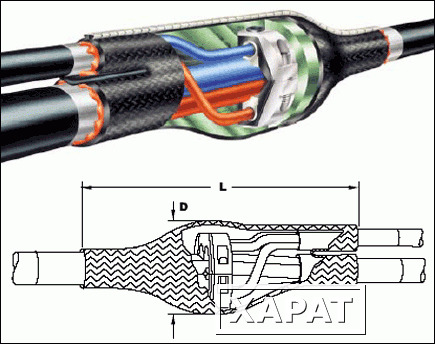

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза. Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта. Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом. Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе.

С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:. Всего существует 5 основных видов клеммников:.

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники — самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно.

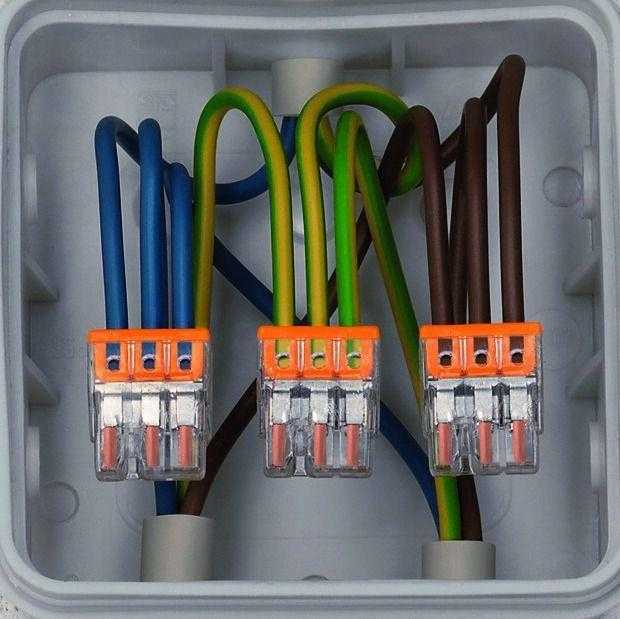

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Используется 2 вида клеммников Ваго:. Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов. Наконечники соединяются с проводком при помощи пресса.

Если его нет, можно обеспечить контакт путем пайки. Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова. Соединители — это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы. Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками.

Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать. Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения. В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки. Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение.

Плюс — можно внести коррективы. В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт.

Силовой кабель

В магазинах, торгующих товарами для автозвука, можно увидеть готовые комплекты для подключения. У тех, кто не очень хорошо разбирается в теме, может возникнуть соблазн купить такой комплект, чтобы не думать, сколько и каких проводов нужно приобретать. Особенно, если этот комплект дешевый. Во-первых: потому что их длины может не хватить для вашей акустической системы, и все равно придется докупать еще.

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Что такое ACC провод и что такое силовой 12В провод

Во время электромонтажа часто приходится наращивать кабели. Для этого два провода необходимо зачистить, а затем скрутить между собой. После этого провода изолируют специальной липкой лентой. Выполнять данную операцию следует тщательно, поскольку небрежно изолированные провода могут стать причиной короткого замыкания. Такие соединители представляют собой латунные держатели, внутри которых находятся винты, закреплённые в основании из пластика. В основном такие устройства используются потому, что они имеют низкую стоимость. Однако при их применении есть некоторые моменты, на которые следует обратить внимание. Дело в том, что каталог кабельной продукции в основном представляет такие устройства, поверхность которых неровная, из-за чего зажимной винт плохо прижимает провод. В итоге контакт получается частичный, благодаря чему соединённые кабели начинают перегреваться.

Как подключить усилитель

Каждый разъём с одной стороны припаян к проводам на заводе , с другой стороны используется как, собственно, разъём. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Прекратите скручивать! О обычной проводке Когда я вижу такое, мне становится неуютно: А когда я вижу такое, мне хочется убить автора: Дело в том, что соединять медные и алюминиевые провода скруткой ни в коем случае нельзя.

Промышленные предприятия производят большое количество разновидностей силовых кабелей и элементов цепи, через которые они подключаются:. Во всех случаях существуют особенности монтажных работ, которые рекомендуется соблюдать для качественного обеспечения контактов.

Электрика своими руками: Делаем качественные провода для прикуривания автомобиля

Повысить прочность соединения можно путём пайки проводов. Хотя недостатков подобного соединения для автомобильной проводки больше чем преимуществ. В видео представлена информация о различных вариантах соединения Есть способы соединять провода без пайки, но главное, чтобы это не была простая скрутка. Надежное соединение через скрутку создать невозможно, со временем она обязательно начнет перегреваться, а то и искрить. Сколько воспламенений и пожаров уже было и еще будет из-за наплевательского отношения к проводке.

Приспособления, которые помогут внедрить электронику в автомобиль

Соединение проводов — скорее всего самая распространенная задача в электротехнике. Поскольку по тем или иным причинам возникает нехватка длины проводников в электрических цепях, приходится соединять между собой их части. Очевидно, что при этом появляется контакт, который лежит в основе многих электротехнических проблем. И не электрические соединения в конкретном месте проводников подразумеваются в данном случае. Если контакт выполнен правильно, электрическая цепь будет исправно функционировать. Далее в статье речь пойдет о том, как правильно соединять провода для того, чтобы это соединение как можно дольше не создавало проблем. Помимо часто упоминаемых слов о контактах, в среде работников электротехники существует еще одна распространенная фраза о том, что работы, выполняемые электриками и минерами, часто весьма схожи своими летальными последствиями.

Подключение проводов к проводке в автомобиле на скрутки, разъемы, зажимы. один провод соединяется с другим, и на контактных колодках, когнда провода Для силовых цепей все же лучше использовать банальную скрутку.

Как установить усилитель в машину?

Как соединить силовой провод в авто

Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети — будь то профессионал или много знающий любитель — могут выставить в сеть лайфхаки простые полезные советы на разные темы , которые могут быть с пользой применены для вашего дома. На нашем форуме размещены все свежие новости строительства, ведь наши специалисты всегда держат руку на пульсе событий строительства.

Каждый человек делает что-то впервые. Когда дело доходит до автомобилей, особенно их электроники, лучше несколько раз все перепроверить, прежде чем приступать к каким-то действиям. Так будет, несомненно, проще и значительно дешевле, в конце концов. В данной статье мы вам расскажем о том, как подключить усилитель звука к автомобильной магнитоле.

Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе.

Современная акустическая система транспортного средства представлена сочетанием нескольких различных элементов, среди которых отметим сабвуфер и усилитель. Схема подключения сабвуфера и усилителя к магнитоле может несколько отличаться, все зависит от поставленной задачи. Рассмотрим особенности процедуры подключения подробнее. Подключить усилитель и сабвуфер к магнитоле можно самостоятельно, для этого требуется набор проводов и предохранительных элементов. Для установки усилителя в авто требуются следующие материалы:. Провести подключение усилителя автомагнитоле можно с учетом того, что подобный элемент часто располагается в багажном отделении.

Сегодня сложно представить работу электрика без использования монтажной фурнитуры, а именно — различных клеммников. С развитием техники устанавливаются все новые требования к безопасности и параметрам электрических сетей в помещениях разного назначения, издаются новые требования и устанавливаются нормы, которые уже запретили применение скруток, которые были незаменимы каких-то лет назад. Как вы уже могли догадаться, сегодня мы будем разговаривать про современный клеммники для проводов — расскажем, чем он примечателен, рассматривая давно известные и новаторские модели. Давайте сразу перейдем к главному.

Как подключить кабели блока питания к материнской плате — Руководство по кабелям блока питания

СОДЕРЖАНИЕ

1

Подключение кабелей блока питания может показаться сложной задачей.

Их немного, но все они разного дизайна и длины и, в зависимости от модели и производителя, окрашены во всевозможные цвета.

К счастью, нет причин для беспокойства: подключение кабелей блока питания — чрезвычайно простой процесс, который также редко меняется!

Вам достаточно испытать на себе этот процесс один раз и вы будете в порядке долгие годы! Плюс, это всего лишь , поначалу кажется устрашающим.

Как только вы поймете, какой кабель делает что , вы поймете, насколько все просто и понятно на самом деле!

Итак, с этим небольшим введением, давайте начнем!

Кабели питания блока питания — Что есть что

В частности, в этой статье мы сосредоточимся на вашем заурядном, стандартном блоке питания — , который вы можете купить в ближайшем ИТ-магазине.

Вы открыли упаковку, вынули блок питания и теперь смотрите на кучу разных кабелей и разъемов.

Итак, какова цель каждого кабеля, проложенного перед вами?

24-контактный разъем питания ATX

24-контактный разъем, пожалуй, самый важный, поскольку он обеспечивает питание всей материнской платы, необходимое для правильной работы.

Для старых материнских плат требовался 20-контактный разъем, а для более новых — дополнительные четыре контакта. Поэтому этот разъем разделен на две части — 20-контактный и 4-контактный сегменты (чтобы обеспечить максимальную аппаратную совместимость).

Самый простой способ подсоединить 24-контактный кабель блока питания — сначала вставить меньшую часть (4-контактную), затем соответствующим образом выровнять более широкую часть и протолкнуть ее до упора, чтобы она полностью выровнялась.

После подключения он должен выглядеть как единый разъем — ничего не должно торчать или смещаться.

Как и большинство других разъемов в этом списке, 24-контактный имеет ключи и , что означает, что он может работать только в одном направлении. Короче говоря, это отлично подходит для начинающих сборщиков ПК.

Соответствующий разъем для этого конкретного кабеля почти всегда расположен с правой стороны материнской платы. Другими словами: нельзя пропустить.

Вот как я устанавливаю блок питания:

Вот как это выглядит с подключенными 24-контактным кабелем питания ATX и кабелем питания процессора:

Подробнее о кабеле питания ЦП ниже:

8-контактный (4+4) разъем ЦП

Этот конкретный разъем обеспечит процессор всей необходимой ему мощностью. Это его основная функция, и она настолько важна, насколько вы можете себе представить.

Различные процессоры имеют разные требования к питанию, что также отражается на выбранной вами материнской плате.

Ваша материнская плата будет иметь один из следующих:

• один четырехконтактный разъем
• одинарная восьмиштырьковая колодка
• восьмиконтактный разъем и четырехконтактный разъем
• или двойной восьмиконтактный разъем .

Материнские платы более высокого уровня — те, которые позволят вам разогнаться до нужного вам содержания — обеспечивают большую гибкость и, в свою очередь, могут вмещать более мощные процессоры (те, которым требуется чрезмерное количество «сока»).

Теперь, поскольку некоторые процессоры не так уж и прожорливы, этот кабель также разделены на две части, вернее, два 4-контактных разъема, если быть точнее.

Вы всегда должны соединять и , даже если ваш процессор не требует такой большой мощности. Если, конечно, ваша материнская плата не имеет только один четырехконтактный разъем.

Один четырехштырьковый разъем обеспечивает мощность процессора до 155 Вт; комбинированный восьмиконтактный разъем обеспечивает мощность до 235 Вт.

Этот разъем , а также с выемками и ключами, поэтому подключение его к материнской плате не должно вызвать особых проблем. Сам разъем почти всегда находится с левой стороны материнской платы, в самом верху.

6/8-контактный разъем графического процессора

Видеокарты различаются по размеру и мощности.

Модели начального уровня могут потреблять менее 75 Вт, поэтому они не требуют дополнительного питания — они получают всю необходимую «сочность» через материнскую плату и ее слот PCIe x16.

Графические карты средней мощности потребляют более 100 Вт, поэтому они требуют дополнительного питания от блока питания.

Для этих моделей (а они — это наиболее распространенные) необходимо подключить соответствующий 6-контактный (+75Вт) или 8-контактный разъем (+150Вт).

Самые мощные графические процессоры на рынке требуют двух 8-контактных разъемов , а некоторые модели NVIDIA поставляются даже с 12-контактным разъемом.

8-контактные разъемы часто делятся на две части: 6-контактную и 2-контактную. Это сделано для того, чтобы обеспечить максимальную совместимость.

Заголовок (в единственном или во множественном числе) всегда находится на самой видеокарте.

Здесь я устанавливаю графический процессор и подключаю 6-контактный кабель питания графического процессора (на конце):

SATA (разъем питания Serial ATA)

Эти кабели предназначены для подачи питания на различные типы оборудования. включая жесткие диски, твердотельные накопители, внутренние оптические приводы CD/DVD, концентраторы вентиляторов, полосы RGB и т. д.

Их легко подсоединять, так как они имеют шпонку только с одной стороны, что означает, что они являются одними из «самых простых» доступных разъемов.

В зависимости от вашей сборки вы будете подключать несколько из них или вообще ни одного . Большинство людей перешли на формат M.2 SSD (по целому ряду причин).

Чтобы узнать больше об этом интересном переходе, обязательно нажмите на следующую ссылку.

Вот я подключаю кабель питания SATA к твердотельному накопителю SATA, установленному сзади моего корпуса (кабель данных SATA уже подключен):

разъемы Molex определенные (старые) аппаратные периферийные устройства.

Эти разъемы когда-то играли ту же роль, что и SATA, но с тех пор их использование было прекращено.

Тем не менее, в зависимости от вашей сборки и компонентов, с которыми вы работаете, вам могут понадобиться разъемы Molex (крайне маловероятно, но все же возможно), поэтому они определенно заслуживают небольшого внимания.

Если в вашем конкретном блоке питания нет кабелей/разъемов Molex, вы всегда можете купить адаптер SATA-to-Molex и таким образом обойти проблему.

Старый разъем Molex, который вы, вероятно, больше не найдете в более современных ПК

Резюме — обзорный рисунок

А поскольку текст не всегда все объясняет, вот наш обзор кабеля блока питания , рисунок :

Кабель блока питания Обзор Графика

Часто задаваемые вопросы

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно вашего блока питания и множества кабелей и разъемов, выходящих из него:

Нужно ли мне подключать все кабели блока питания?

На самом деле нет. Немодульные блоки питания поставляются с множеством различных кабелей и разъемов, но не все из них необходимо подключать для правильной работы компьютера.

должен быть подключен к : 24-контактный кабель для питания материнской платы, 4/8-контактный кабель для питания процессора, 6/8-контактный для видеокарты и, возможно, — несколько кабелей SATA.

Вот и все.

Для чего нужен мой блок питания?

Его цель довольно проста: обеспечить ваши компоненты (и, по доверенности, ваш компьютер) питанием.

Без него ваш компьютер — каким бы красивым или дорогим он ни был — будет примерно таким же полезным, как мешок с кирпичами (если даже так). У каждого отдельного компонента в вашей сборке есть определенные требования к питанию.

Они могут варьироваться от нескольких ватт (например, в случае твердотельных накопителей) до многих сотен в случае вашей видеокарты и процессора.

Итак, естественно, чтобы передать электричество от розетки к вашим компонентам, ваш блок питания должен быть подключен с помощью ряда кабелей, каждый из которых имеет очень специфическое назначение.

К счастью, их количество ограничено, и поэтому их легко классифицировать.

Должен ли я приобрести модульный блок питания?

Ну, это зависит от ваших личных предпочтений и общего бюджета. Модульные блоки питания

намного проще в использовании, поскольку они позволяют сборщикам ПК подключать только те кабели, которые им нужны, и ничего больше.

Однако они делают дороже. Если вы хотите, чтобы сборка вашего ПК была максимально «чистой» и имела наименьшее количество кабелей, то модульный блок питания не только рекомендуется , но и необходим .

Это их самое большое преимущество, но если у вас нет боковой панели из закаленного стекла и вам все равно, как выглядит внутренности вашего корпуса, то вы можете сэкономить несколько долларов/евро и пойти с немодульный БП.

В качестве альтернативы вы можете использовать полумодульный блок питания. У них постоянно подключены только самые важные кабели, так что это очень хорошая золотая середина.

Также стоит отметить, что полумодульные и полностью модульные блоки питания имеют более высокое качество.

Если вы собираете «обычный» ПК, т. е. такой, который можно отнести к категории «бюджетных», то немодульный блок питания определенно подойдет вам.

Если, однако, вы не жалеете средств и хотите получить самые лучшие компоненты, которые можно купить за деньги, то полу- или полностью модульный блок питания (тот, который энергоэффективен и имеет достаточное количество ватт) определенно должен быть на вершине. из вашего списка приоритетов.

Одинаковые ли кабели питания ЦП и ГП?

Абсолютно нет! Они могут выглядеть одинаково, но они обеспечивают разную мощность и имеют совершенно разные варианты использования.

Помните, что разъем ЦП разделен на две 4-контактных части одинакового размера.

Разъем графического процессора, с другой стороны, разделен на две неровные части: 6-контактный и 2-контактный сегмент, что позволяет легко отличить этот конкретный разъем от всех остальных.

Неправильно ли подключены кабели питания?

Не совсем так. Кабели блока питания (или, скорее, разъемы) хороши тем, что все они разработаны совершенно по-разному.

Другими словами: все они имеют разный дизайн и никак не взаимозаменяемы.

Просто убедитесь, что все ваши разъемы полностью вставлены в соответствующие разъемы, и все готово!

Over to You

Подключение кабелей питания может оказаться непростой задачей для непосвященных.

К счастью, это не только просто, но и довольно прямолинейно! И как только вы сделаете это раз , у вас будут практически все знания и опыт, которые вам понадобятся на годы, если не на десятилетия вперед!

Вам сложно подключить кабели блока питания? Или вам нравится и эта часть процесса сборки ПК? Дайте нам знать в разделе комментариев ниже, и если вам нужна помощь, зайдите на наш форум и спросите!

CGDirector поддерживает Reader. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию.

Как подключить шнур питания электрической плиты

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, которое было введено в 1996.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

• Крестовая отвертка или гаечный ключ
• Плоскогубцы с шипами и канавками (по желанию)

Материалы

• 40- или 50-амперный шнур для электроплиты, сертифицированный UL
• Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

1. Снимите крышку соединения проводов

   Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

   Ель / Кевин Норрис

2. Изменить заземление, если необходимо

   Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

   При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

   Для четырехжильного шнура :

   Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

   Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

   Для трехжильного шнура :

   Если нет винта заземления, никаких изменений не требуется.

   Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

   Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

   Ель / Кевин Норрис

3. Подключение шнура с четырьмя контактами (только четырехконтактный)

   Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

   Наконечник

   Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

   Ель / Кевин Норрис

4. Подсоедините трехжильный шнур (только трехжильный)

   Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

   Ель / Кевин Норрис

5. Установите зажим для снятия натяжения

   Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

   Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

   Ель / Кевин Норрис

6. Установите на место крышку

   Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.
