Как сделать контактную сварку из трансформатора микроволновки

Содержание

• 1 Как работает точечный сварочный аппарат
• 2 Изъятие и сборка трансформатора из СВЧ печи
• 3 Как соединить два трансформатора
• 4 Создание электродов
• 5 Элементы управления

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Содержание

1. Как работает точечный сварочный аппарат
2. Изъятие и сборка трансформатора из СВЧ печи
3. Как соединить два трансформатора
4. Создание электродов
5. Элементы управления

Как работает точечный сварочный аппарат

Чтобы расплавить металл требуется приложить большую силу тока. Уровень напряжения в этом случае не важен. Зачастую применяется уровень до 3 вольт.

Проводить эксперименты с различным уровнем тока не стоит. Каждый рассматриваемый вариант сварочного аппарата из трансформатора от микроволновки прошел неоднократное испытание. Мощности используемого трансформатора требуется подбирать из планируемой толщины соединяемых заготовок. Например:

• Толщина до 1 мм – хватит мощности в 1000 Вт;
• До 2 мм – достаточно 2000 Вт;
• До 3 мм – уровень 5000 Вт.

Первичная обмотка подбирается из расчета общей мощности собираемого устройства. Так как своими силами создать трансформатор весьма проблематично, то лучше использовать уже готовый вариант, применяя трансформатор от микроволновки. Этот вариант отлично функционирует со следующими особенностями:

• Излучающие элементы печи требуют напряжения в несколько тысяч вольт. Однако уровень силы тока не играет никакой роли;
• Мощность на обмотках одинаков. Увеличивая число витков на вторичной обмотке, величина напряжения будет также увеличиваться, теряя силу тока;
• Трансформирующие элементы в СВЧ печах имеют мощность до 3000 Вт. Этого хватит для создания контактной сварки своими руками.

Требуемые детали можно легко найти на радиорынках или изъять в своей старой печи. Выход из строя старых микроволновок характеризуется перегоранием вторичной обмотки, так как она имеет меньший диаметр.

Создаваемый уровень тока в 1 кА позволит с легкостью расплавить металл в точках контактирования, обеспечив надежное сваривание. Добиться этого можно от трансформатора в 3 кВт.

Принцип сваривания может наглядно объяснить видео урок.

Изъятие и сборка трансформатора из СВЧ печи

В любой микроволновке имеется магнетрон. Он, как было сказано, нуждается в повышенном напряжении. Встроенный трансформатор обладает меньшим количеством витков в первичной обмотке и больше во вторичной, на которой наводится напряжение до 2000 Вольт. При наличии удвоителя это значение увеличивается еще в 2 раза. Это свойство используется при создании точечной сварки своими руками из микроволновки.

Проводить извлечение трансформатора необходимо с аккуратностью. Во избежание повреждения устройства не следует использовать тяжелые инструменты. Для начала удаляется корпус и все крепежные элементы. Трансформирующий элемент вынимается с точки фиксации. В этом устройстве потребуются магнитопровод и первичная обмотка, обладающая более толстым проводом и меньшим числом витков.

Вторичная обмотка в конструкции не нужна и она должна быть удалена. Это можно сделать молотком и зубилом. Как сделать вырубку наверняка учить не стоит. Однако необходимо делать это аккуратно, чтобы не навредить первичной обмотке. Возможно, что во время работы вы отыщете шунтирующие устройства, которые используются в некоторых типах печей. Их также необходимо удалять.

При наличии магнитопровода не на клеевой основе, а на основе сварки, то извлекать из него обмотку удобнее будет стамеской или ножовкой по металлу. Обмотка может быть достаточно плотно посажена в магнитопроводе. В этом случае потребуется высверливание или удаление подручными средствами. Также необходимо выполнять аккуратно во избежание повреждения магнитопровода.

Далее сборка контактной сварки из микроволновки своими руками предполагает создание новой вторичной обмотки. Чтобы ее создать потребуется наличие целого провода, имеющего диаметр не меньше, чем 100 мм2, что соответствует 1 см. Возможно даже применять пучок из проводов, обеспечивающих подходящий диаметр. Когда вы создадите новую обмотку в вашем трансформаторе можно будет создавать силу тока до 1 кА.

Если есть желание собрать дуговую сварку из микроволновки более мощной, то одного трансформирующего элемента может быть не достаточно. В этом случае потребуется совмещать два элемента из двух СВЧ.

Достаточно будет создать два — три витка. При наличии слишком толстой изоляции, можно ее убрать и заменить на более тонкую, например, тканевую. При использовании сразу двух трансформаторов вторичную обмотку необходимо делать общую. Однако в этом случае необходим верно соединять выходы с первичных.

Как соединить два трансформатора

Создавая сварку из микроволновки своими руками из двух трансформаторов возможно добиться значительного увеличения мощности устройства. В этом случае можно добиться повышения до двух раз.

В подобной же пропорции будет увеличиваться сварочный ток. Однако будут иметься существенные потери, так как сопротивление цепи будет также велико. При этом концы вторичной обмотки требуется соединять с электродами.

Если у вас имеются 2 трансформатора, но их напряжения не хватит для того, чтобы сделать сварочник, то можно последовательно соединять их выходные обмотки. Но необходимо равное число витков на каждом элементе. Это также делается в случаях, когда на магнитопроводе не получается намотать необходимого количества витков.

Также, когда собирается подобный аппарат своими руками необходимо контролировать направление витков и их согласование между собой. Иначе возможно создание противофазы и получение практически нулевого итогового напряжения. В качестве эксперимента при определении правильности соединения можно задействовать провода малого сечения.

Создание электродов

Делая точечную сварку из трансформатора от микроволновки требуется создать подходящие электроды. При этом они по диаметру обязаны соответствовать диаметру проводов, с которыми будут соединяться. Для этого подойдут медные прутки, а при небольших мощностях можно применять жало от профессионального паяльника.

Работая, самодельная точечная сварка активно изнашивает электроды. Для корректировки геометрических размеров они нуждаются в постоянной подточке. Соответственно с течением времени их придется заменять.

Чтобы соединить аппарат с электродами необходимо использовать провода как можно короче.
Иначе будут существенные потери мощности. Они также будут иметь место при наличии большого количества соединений.

Чтобы повысить эффективность аппарата, созданного своими силами, можно на проводах, соединяющих электроды, создать медные наконечники. Так можно избежать появляющихся потерь мощности в точках контактирования.

Провода требуется подбирать довольно большого диаметра. Для облегчения пайки можно использовать луженые наконечники. Так как электроды выполняются съемного типа, в точках фиксации с наконечником пайку делать не следует. Естественно, что в этих точках будет происходить окисление и последующие потери мощности. Однако очищать их существенно легче, чем при обжатых наконечниках.

Наконечники фиксируются с электродами простым болтовым соединением. Его необходимо создавать надежным, чтобы не происходило повышение переходного сопротивления, способствующего потере мощности споттера. Целесообразно создать отверстия равного диаметра в обоих деталях.

Соединительные элементы лучше подбирать медные или сплава, который имеет минимальное электрическое сопротивление.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные — выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении. Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата.

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей.  Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Точечная сварка своими руками из микроволновки: как сделать, пошаговая инструкция

Сварочный аппарат пригодится каждому умельцу. Он применяется для работы со многими изделиями. Для его приобретения не обязательно обращаться в специализированный магазин. Аппарат контактной сварки  можно сделать самостоятельно из старой микроволновой печи, применив необходимые знания и немного фантазии.

Содержание статьи

• Определение
• Расходный материал
• Этапы работы
• Эксплуатация
• Заключение

Определение

Аппарат точечной сварки выделяется среди прочих своей функциональностью при небольшом расходе времени. Его применяют для соединения двух металлических частей. В момент нагревания с помощью электричества образуется сцепление поверхностей. Это гарантирует прочность соединения. Само устройство достигает небольших размеров и управляется вручную.

Расходный материал

Микроволновая печь — полезный кухонный прибор. В современном мире она присутствует практически в каждом доме. Особые специалисты нашли ей применение не только в кулинарной сфере.

Из составляющих печи можно собрать большое количество полезных устройств, среди которых аппарат точечной сварки.

Для изготовления потребуются:

• трансформатор из микроволновки;
• ленточная обмотка;
• электроды;
• провода для связки;
• детали управления (рычаг и выключатель).

После подготовки расходных материалов можно начинать процесс монтажа и сборки.

Этапы работы

Рабочий процесс занимает минимальное количество времени и знаний. Следуя установленным инструкциям и соблюдая технику безопасности, собрать из старой микроволновой печи сварочный аппарат сможет каждый желающий.

Первым этапом является извлечение трансформатора. Задний корпус требуется снять, соблюдая осторожность. Трансформатор следует осторожно извлечь, не применяя в процессе тяжёлые или острые предметы. Применение дополнительных материалов нанесёт серьёзные повреждения. Такие действия спровоцируют причины его неисправности.

Для изготовления аппарата точечной сварки рекомендуется использование трансформаторы из более мощных моделей микроволновых печей. Они отличаются улучшенным функционалом и будут более надёжны при эксплуатации.

После извлечения снимается одна из его обмоток — вторичная. При проведении демонтажных работ можно использовать вспомогательные инструменты для облегчения работы (главное — аккуратность). При обнаружении ограничительных шунтов также рекомендуется их устранение. Первичная обмотка оставляется по причине использования более плотного провода и меньшего количества витков.

После снятия крепится новая катушка. Для этого лучше использовать провод, в диаметре составляющий не менее 1 см. После такой модернизации трансформатор снова готов к применению. Он и будет служить основой сварочного аппарата.

Следующим этапом служит крепление электродов. При подборе специалисты рекомендуют уделять пристальное внимание соответствию диаметра электрода диаметру соединительных проводов. Для этого отлично подойдут небольшие медные прутки.

Рекомендуется использовать электроды минимальной длины. Это обеспечит стабильно высокую мощность устройства. При крупном диаметре компонента можно использоваться специальные наконечники.

Для установки наконечник и электрод соединяются с помощью болтов или гаек. В качестве соединяющего материала лучше использовать медь. Среди прочих они выделяются минимальными показателями электрического сопротивления. Это обеспечит отсутствие потери мощности.

Крепление элементов управления не займёт много времени. К таким относятся рычаг и выключатель.

Рычаг контролирует силовой поток между ремонтируемой деталью и электродами. Основание рычага крепится в цепи первичной обмотки, к подвижному электроду. Не рекомендуется подключение ко вторичной обмотке. Это спровоцирует значительные перебои электричества или вызовет замыкание.

Длина рычага выбирается в зависимости от личных предпочтений и удобства, которые необходимы в процессе работы.

Выключатель занимается подачей электричества от основания к сварочным электродам. Его также цепляют к первичной обмотке.

Выключатель рекомендовано располагать прямо над рычагом. Это обеспечит дополнительное удобство при работе со сварочным аппаратом.

Эксплуатация

Аппарат точечной сварки, изготовленный комплектующих из микроволновой печи, отличается не только простой сборкой. Главным преимуществом является выгодная ценовая политика: затраты на составляющие компоненты минимальны. В большинстве случаев они отсутствуют вообще, так как все необходимые составляющие и уже имеются в личном ящике с инструментами. Готовый аппарат на витрине магазина не всегда привлекает внимание покупателей из-за достаточно высокой цены. Самостоятельная сборка аппарата точечной сварки из микроволновки — выгодное решение.

Желательно, чтобы аппарат был оборудован вентилятором. Если такой возможности нет, периодически при использовании необходимо выключать для охлаждения деталей.

Заключение

Аппарат точечной варки применяется для большого перечня услуг. Собрать прибор можно самостоятельно из частей старой или неисправной микроволновой печи, сэкономив значительное количество денежных средств. Наличие личного сварочного аппарата сэкономит ещё и личное время, потому что не будет нужны обращаться в специализированные центры. При грамотном рабочем процессе и соблюдении правил эксплуатации аппарат будет долго служить своему изготовителю.

Как своими руками сделать точечную сварку из микроволновки

Некоторые мастера задумываются о том, насколько сложно самостоятельно собрать сварочный агрегат. Ведь это существенно снизило бы затраты на его эксплуатацию и помогло быстрее привести в порядок сломанные детали. Автомобилистам и владельцам приусадебных участков особенно важно иметь у себя под рукой устройство для сваривания деталей из металла.

Агрегат, созданный из подручных материалов, это не так затратно, как обычный инвертор. Устройство будет устойчивым, даже если хранить его не бережно. На такие устройства меньше влияют негативные факторы. И конструкция простая, ведь они собраны из доступных компонентов.

В нашей статье поговорим о том, что собой представляет точечная металлообработка. Вы узнаете, какие способы самостоятельной сборки аппаратов существуют. Также поможем понять, как из микроволновки сделать сварочник. И, надеемся, у вас больше не возникнет сложностей при работе точечным методом.

Для изготовления сварочного аппарата вам нужно будет взять следующий  набор инструментов:  ножовка по металлу или болгарка, дрель или шуруповерт, отвёртка, молоток.

Нужные материалы: трансформатор из микроволновой печи, кабель крупного сечения для новой обмотки, провод питания, кабель для подключения электродов, кнопка для мгновенного отключения питания, доски для корпуса, рычаги, которые будут использоваться в качестве прижимов, зажимные струбцины, электроды из меди, за счет которых и будет выполняться сварка, ампервольтметр. Геометрическая форма электродов — лучше всего прямая.

Содержание статьиПоказать

• Общие данные
• Где использовать
• Самостоятельная сварка точечным способом
• Рациональность производства
• Подведем итоги

Общие данные

Точечная металлообработка контактным методом представляет особую технологию. Она образует соединение от нескольких точек. От их количества напрямую зависит прочность соединений. Это лежит в основе как самодельной обработки и работе покупных агрегатов. Посмотрите на схему такой работы.

При этом возможно работать с сотнями точек, что позволяет их обработать за 60 секунд. Сварка от микроволновки не будет такой производительной, но позволит варить хорошие соединения.

Такой вид сварки считается методом контактной металлообработки. Металл прогревается до высокой температуры и получается сварочный конец. Детали при этом зажимаются, находясь посередине от двух электродов. Точка получается из-за сварочного напряжения. Оно проходит между ними и увеличивает температуру деталей. Получается прочное соединение.

Деталь может быть толщиной до 20 мм. При этом точка создается четкой. Если аппарат сделан своими руками, то у него менее мощные свойства. Но он способен обрабатывать тонкий сплав и создавать прочный шов. И соединение будет не хуже, чем при использовании магазинных инструментов.

Где использовать

Такие конструкции активно используют в промышленных целях. Их применяют для создания кораблей, авто. При этом можно брать маленькие микросхемы и работать с ними в целях формирования швов. Качество останется неизменным.

Если делать аппарат из МВ-печи, тогда его характеристики будут на порядок ниже. Но это все же позволит варить сложные конструкции из разных металлов. Вы сможете применять сталь, которая устойчива к жару и коррозии, легированные конструкции. Мастера определяют для себя, оправданной ли будет самостоятельная сборка аппарата.

Микроволновая печь придет на помощь, если необходимо провести небольшой ремонт в машине. Потребуется для этого разобрать микроволновку и достать оттуда достать трансформатор, который состоит из двух обмоток проволоки. Следует убрать вторичную обмотку. Ветки, выступающие за пределами корпуса, нужно пообрезать болгаркой или ножовкой. Остатки обмотки, которые остались внутри корпуса, высверлить шуруповертом или дрелью: сверлом сперва меньшего диаметра и далее все больше. Мелкие элементы, которые все еще останутся торчать, можно выбить с помощью отвертки и молотка. После достаточной чистки взять кабель и закрепить новую обмотку. Намотать плотно, чтобы не болталась. Чтобы аппарат был устойчивым,  обязательно нужно закрепить наш трансформатор на платформе, например соорудить из деревянных досок.

Размещаем электрод на рычаге неподвижного типа, далее второй электрод — на подвижном рычаге, который будет выполнять следующую функцию: подводить электричество и прижимать свариваемые детали между собой — для лучшего контакта. Можно закрепить его на платформе посредством пружины и оси. Он может быть и независим от сварочника  – так будет удобнее сваривать конструкции. Оборудование же для контактной сварки из микроволновки нужно очень крепко зафиксировать на своей рабочей поверхности. Для этого используют струбцины.

Нужно установить выключатель (он относится к частям управляющим контактной сваркой, включая изготовленную из микроволновки), в цепь первичной обмотки. Проигнорировав данное правило и установив его в цепь вторичной обмотки, по которой проходит ток большой величины, выключатель создаст еще большее сопротивление, и получится сваривание электродов. Также можно установить переключатель на подвижный рычаг, что не допустит случайного срабатывания аппарата. На всех проводах на рычагах нужно обязательно  делать изоляцию для своей безопасности.

Важно подать на аппарате контактной сварки ток на электроды, находящиеся именно в сжатом состоянии. Если ток включить до их сжатия, то будет сильно искрить, что приведет к подгоранию и неминуемому выходу из строя.

Также для самодельного сварочного аппарата обязательно предусмотреть (и нетрудно сделать) простую систему охлаждения. Для такой цели может использоваться обычный вентилятор. С помощью него охлаждается  трансформатор, электроды и тому подобное, проводящее ток. Конечно, это охлаждение не будет настолько эффективно, так что все равно нужно будет периодически прерывать работу, что потребуется во избежание чрезмерного нагрева некоторых частей оборудования.

Поговорим о том, как произвести контактную металлообработку без покупки оборудования. При этом вы потратите минимальный объем сил и денег. Не нужны сложные инструменты и сварочный опыт.

Самостоятельная сварка точечным способом

Для того, чтобы сделать аппарат из МВ-печки, нужно обладать начальными знаниями в электричестве. Вам будет на руку небольшой опыт в этом вопросе. Чтобы все получилось, нужно взять преобразователь из устройства. Не обязательно покупать целую машину для разогрева. Если дома есть старая печь – тогда трансформатор найдется в ней. Все инструменты не будут дорогими. Точечная металлообработка получится практически даром.

Принципы работы почти не отличаются от процессов работы сварочного аппарата промышленного производства. После сжатия заготовок и прикасания к ним электродов подается напряжение, в месте сварки возникает электрическая дуга. Ее плазма и плавит металл, таким образом и соединяя детали.

В видеоролике, что расположен в данной статье, находится подробная инструкция по изготовлению сварки. В этом поможет трансформатор от микроволновой печи.

Процесс может занять не более 120 минут. У вас получится создать рабочий аппарат, который станет надежным сварочником в доме. Он способен качественно формировать шов и при этом не требует к себе особенного отношения. В случае ремонта вы не получите непредвиденных больших затрат.

Мы предлагаем одну из известных методик создания аппарата. Вы можете использовать ту, которая нравится вам больше. В нашем случае идет речь о дешевом методе и минимальном количестве деталей. У вас не возникнет сложностей в поиске нужных компонентов.

Рациональность производства

Самодельный точечный агрегат для сварки – действительно ли он необходим? Бывают случаи, когда проще пойти в магазин и выбрать готовый сварочник. Мастера самостоятельно принимают решение, что для них будет оптимальным.

Иногда все зависит от того, какие деньги вы готовы отдать за аппарат и что вам от него требуется. Кто-то может заинтересоваться процессом сборки, для кого-то этот вопрос будет экономным решением. Бывает так, что нужный аппарат не продают в небольшом городе. Или вы не хотите тратить время на его долгие поиски. Да просто нравится собирать технику? Тогда этот вариант вам понравится. Вы точно будете уверены в сборке своего агрегата.

Когда есть возможность самостоятельной сборки аппарата, не стоит отдавать деньги на покупку дорогого оборудования. Целесообразным будет подготовка к вашему личному производству. Это позволит осуществлять быстрый ремонт сварочника и его деталей.

Если нет опыта в этом деле, тогда возможно вам не стоит собирать аппарат для сварки. Это может привести к тому, что вы сделаете что-то неверно и пострадаете. Когда есть большая сумма на готовый сварочник, лучше приобрести его в магазине. У него много возможностей.

Все же решили самостоятельно собрать агрегат? Будьте готовы к тому, что его производительность будет низкой. При быстрой работе он не способен формировать сотни точек, и делать соединение качественным. В его задачи входят скромные работы.

Только вы решаете, какой из аппаратов для сварки будет оптимальным. Иногда это нецелесообразные затраты. В остальных случаях вы сэкономите. А также получите опыт в создании собственных технологий.

Подведем итоги

Это информация, которой нужно владеть для сборки агрегата. Он сможет обеспечить металлообработку точечным методом и при этом сэкономить деньги на ремонт. Эта задача будет простой, но все же требует мастерства. При наличии начальных навыков у вас получится создать уникальный аппарат, который позволит варить дома.

Главное, не обязательно покупать новую микроволновку. Вам пригодится только трансформатор, который находится внутри нее. В этом помогут сайты, которые содержат позиции товаров, бывших в употреблении. Это гораздо выгоднее, чем покупка микроволновой печки. Данная информация предоставлена в справочных целях. По вопросам строительства всегда консультируйтесь со специалистом.

Поделитесь своим опытом в комментариях. Для вас приемлемо самостоятельное изготовление сварочника? Если вы работали с точечной сваркой – напишите об этом. Успехов в вашем деле!

Контактная точечная сварка своими руками из микроволновки

Для многих людей покупка точечного сварочного аппарата является достаточно дорогостоящим приобретением и не всегда это оказывается стоящим того. Дело в том, что для домашних целей сложный аппарат по высокой цене не сможет полностью раскрыть своих функций. Но есть возможность создавать данную технику своими руками. Контактная сварка своими руками из микроволновки является явным тому примером. Это отличный способ получить, пусть и не сильно мощный и многофункциональный, но все же действующий аппарат для контактной сварки.

Контактная сварка своими руками из микроволновки

Принцип действия ее сохраняется. Контактная точечная сварка своими руками также использует тепловую энергию, преобразованную из электрической. Для этого в любом случае требуется силовая часть. При создании оборудования своими руками не всегда есть возможность покупать новые комплектующие. Контактная сварка своими руками из микроволновки является отличной недорогой альтернативой. Особых чудес технических параметров от такого устройства ждать не стоит, но оно может оказаться очень уместных для домашних условий.

Преимущества самодельного аппарата из микроволновки

Самодельная контактная сварка обладает следующими преимуществами:

• Низкая стоимость оборудования при самостоятельном производстве из подручных материалов;
• Аппарат потребляет мало энергетической мощности;
• Рабочие параметры при этом остаются достаточно подходящими для основных операций по сварке в домашних условиях;
• Без проблем сваривает тонкие листы металла;
• Большинство расходных материалов являются очень доступными и распространенными;
• Есть возможность установки регулятора параметров.

Недостатки

Самодельная контактная сварка обладает и своими недостатками, которые для некоторых сфер применения оказываются существенными:

• Корпус плохо защищен от проникновения пыли, влаги и ударов;
• Нет широкого диапазона регулировки параметров;
• Надежность эксплуатации сильно уступает заводским вариантам.

Устройство и принцип работы

Самодельная контактная сварка из микроволновки обладает практически таким же устройством, какое имеется и у других аппаратов такого предназначения, даже заводских. Только модели комплектующего могут отличаться. Основной особенностью этого типа является то, что трансформатор берется со старой микроволновой печи.

Трансформатор из микроволновки

К основным блокам устройства относится:

• Система управления;
• Выключатель;
• Трансформатор;
• Электроды с зажимающим устройством;
• Блок питания.

Конструкция контактной сварки из микроволновки

Точечная сварка из микроволновки сделанная своими руками обладает простым принципом действия. Основан он на тепловом воздействии электрических импульсов. Через блок питания электричество поступает на трансформатор. Там параметры системы достигают заданных значений, которые требуются для проведения сварочного процесса. После этого ток передается на электроды, которые соединяются вплотную с заготовкой. Проходит короткий импульс, который длится менее секунды. Это достаточно мощный посыл энергии, так как способствует расплавлению металла в месте соединения.

Какие компоненты микроволновки необходимы?

Несмотря на то, что микроволновая печь является достаточно сложным устройством и в ней есть масса электроники и прочих полезных узлов, для точечной сварки из микроволновки здесь требуется только трансформатор. Он должен быть мощностью от 1 кВт и выше. Это обеспечивает возможность работы с листами толщиной от 1 мм. В современных микроволновках мощность может достигать и 3 кВт, что в свою очередь дает возможность сварки листов толщиною около 2 мм.

Процесс изготовления аппарата

Перед тем как сделать точечную сварку из микроволновки нужно рассчитать мощность, с которой придется работать.

«Важно!

Если вам одного трансформатора не хватает, то можно использовать их в количестве 2 и 3 штуки. Это способствует увеличению мощности используемого тока.»

Для начала требуется вытащить трансформатор из металлической оболочки. Нужно ликвидировать вторичную обмотку, а также убрать шунты, ограничивающие ток сопротивлением. В микроволновой печи зачастую используется высокий уровень напряжения, так что на первичной обмотке трансформатора, встроенного в нее, имеется значительно меньшее количество витков, если сравнивать с вторичной. Это приводит к большой разнице потенциалов. Это не нужно для контактной сварки, поэтому, вторичную обмотку нужно переделать.

«Важно!

Самодельная точечная сварка из микроволновки требует использования трансформатора данного устройства не в таком виде, как он используется в устройстве, а в измененном. »

Трансформатор поддается тщательной зачистке от всех остатков шунтов и вторичной обмотки. Для более тщательного проведения процесса стоит использовать металлическую щетку. Иногда части забиваются в труднодоступные места, для чего стоит использовать отвертку или другой узкий предмет. Со всего набора нетронутой остается только первичная обмотка, а вторичная полностью переделывается. Здесь следует учитывать, что работа ведется с высоким напряжением, поэтому, нужно использовать многожильную электрическую проводку, сечение которой должно быть не менее 1 квадрата.

Если вы применяете многотрансформаторную цепь, то все выводы на вторичных обмотках нужно соединить в один перед подключением к основной цепи. Если используется только один трансформатор в устройстве, то корпус от него можно взять из той же микроволновки, с которой вы его взяли. Для этого также потребуется переделка, чтобы уменьшить кожух, но можно подобрать что-то другое из доступных материалов. Кожух трансформатора всегда должен быть из железного листа, который снабжен слоем изоляции. На вторичную обмотку нужно намотать от двух до четырех мотков провода. Если на проводе будет толстый слой изоляции, то это не даст его нормально загнуть вокруг катушки. В таком случае, изоляция также должна быть заменена. Старый толстый слой нужно снять и заменить его на новый, сделанный при помощи изоленты. Три петли дадут напряжение около 2 Вт.

Рычажный механизм создается на месте подвода тока к месте сваривания металла. Для этого потребуется всего один рычаг. Его жестко крепят с помощью струбцин и располагают в кожухе трансформатора.

Второй рычаг служит для сдавливания деталей, когда его будут опускать. В цепь первичной обмотки вводится выключатель. Эта деталь устанавливается на верхний рычаг. Благодаря такому подходу появляется возможность пускать ток и сжимать деталь одновременно. Здесь не используются клещи, а наконечники нужно предварительно спаять с проводом, чтобы они не окислились во время работы устройства.

В качестве электродов используются медные стержни. Их толщина обязательно должна превышать диаметр провода. Во время работы они изнашиваются, так что со временем их нужно подтачивать, а когда придет время, полностью заменить. Во время использования деталь прижимается этими стержнями при помощи рычагов. После этого пускается ток.

Заключение

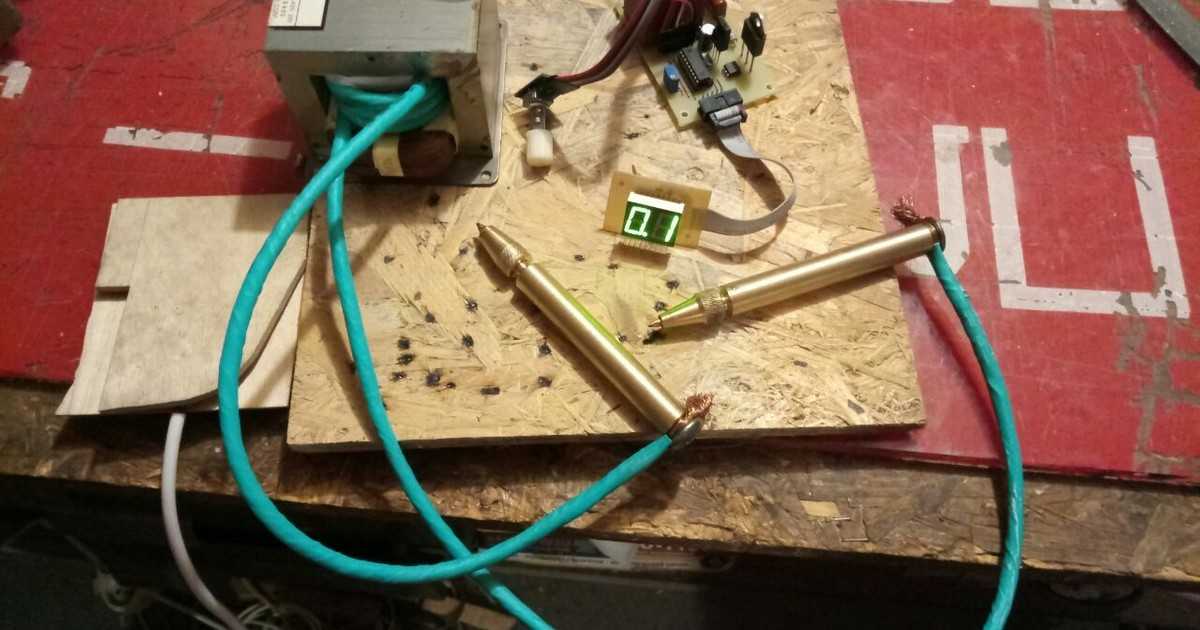

Контактная сварка своими руками из микроволновки с регулировкой времени может быть создана самостоятельно. Но ее не рекомендуется использовать в профессиональной сфере.

Контактная сварка своими руками из микроволновки

Для выполнения домашних хозяйственных работ постоянно требуются различные инструменты и приспособления. В их число входит и сварочная аппаратура, доступная не каждому хозяину по причине высокой стоимости. Поэтому многие народные умельцы предпочитают самостоятельно изготавливать все необходимое. Наиболее простым вариантом считается контактная сварка своими руками из микроволновки, для которой не требуется каких-либо дорогих или труднодоступных материалов.

Содержание

Принцип действия контактной сварки

Контактная или точечная сварка работает по очень простой схеме. Между латунными или медными электродами расположены металлические заготовки, прижатые друг к другу. Под действием электрического тока, пропускаемого через них, место сварки нагревается докрасна. В результате, детали приобретают пластичность, а место стыка переходит в жидкое состояние. Диаметр этой области составляет примерно 12 мм. Под влиянием давления обе жидкие среды перемешиваются и, таким образом, детали оказываются сваренными между собой.

Процесс подачи тока и последующий разогрев выполняются импульсом. После его воздействия обе детали остаются зафиксированными в изначальном положении, до того момента пока они не начнут остывать. Данная схема является основой работы контактной сварки. Она успешно применяется при самостоятельном изготовлении. К основным преимуществам данного вида сварки можно отнести экономичный режим работы, соединения с высокой прочностью, простое устройство аппарата, возможность автоматизировать технологический процесс при больших объемах работ. Существенным минусом является отсутствие герметичности швов, хотя в некоторых случаях это необязательное требование.

Продолжительность сварочного процесса при необходимости должна изменяться. В точке сварки создается значительное давление, которое максимально увеличивается к концу нагрева. Материал для электродов должен иметь высокую тепло- и электропроводность. На рабочем конце электрода площадь контакта как правило ниже размеров сварочного шва примерно в 2-3 раза.

Подготовка материалов и сборка трансформатора

При рассмотрении принципа работы выяснилось, что с помощью ручной контактной сварки обеспечивается нагревание деталей в точке соединения до температуры плавления. Каждый аппарат отличается индивидуальной мощностью нагрева, поэтому нужно заранее определить, с какими целями будет в дальнейшем применяться то или иное устройство.

Для сборки понадобится сам трансформатор, материал для электродов, провод в изоляции, диаметром не менее 10 мм. Также, нужно подобрать подходящие наконечники, выключатель, болты крепления. В зависимости от конструкции корпуса и сварочных клещей, возможно будут нужны деревянные бруски и фанера. В большинстве случаев самодельная контактная сварка из микроволновки изготавливается в настольном варианте. Часто применяется переносная сварка, по своим качествам не уступающая стационарным устройствам.

Для самодельной точечной сварки лучше всего подходит трансформатор от микроволновой печки, мощность которого составляет от 700 до 1000 ватт. Предпочтение отдается трансформаторам с более высокой мощностью. У микроволновок эта деталь выполнена в виде сварной конструкции.

В обязательном порядке с трансформатора удаляется вторичная обмотка. Это связано с тем, что по умолчанию она выдает примерно 2000В при очень незначительной силе тока. Такие параметры совершенно не подходят для проведения сварочных работ. Вместо вторичной обмотки наматывается толстый изолированный провод в количестве 2-3 витков, плотно входящий в проем между первичной обмоткой и сердечником. При отсутствии нужного провода может использоваться изолированная медная шина. С помощью готового устройства мощностью 1 кВт, можно сваривать пластины толщиной около 3 мм.

Мощность сварочного аппарата зависит от трансформатора, применяемого в его конструкции. Увеличение мощности возможно за счет использования двух одинаковых преобразователей напряжения, подключаемых параллельно между собой. С этой целью в схему контактной сварки включаются две одинаковые вторичные обмотки, в которых одноименные выводы соединяются на входе и выходе. За счет этого мощность и сварочный ток увеличиваются в 2 раза, а напряжение остается неизменным.

Подобная конструкция позволяет выполнять сварку пластин толщиной около 5 мм. Самое главное – правильно подключить выводы, в противном случае может произойти короткое замыкание. По окончании сборки сварочного аппарата трансформаторы закрепляются на основании корпуса, после чего их нужно заземлить.

Электроды, клещи, провода

Основным рабочим элементом контактной сварки являются электроды, сделанные из медных стержней. Для небольших устройств подойдут жала, установленные в мощном паяльнике. В процессе работы происходит постепенная потеря формы электродов, поэтому они требуют периодического подтачивания. В связи с этим следует изначально давать определенный запас по толщине. В самих стержнях сверлятся отверстия, через которые они соединяются с вторичной обмоткой с помощью болтов.

Электроды должны обладать высокой тепло- и электропроводностью, сохранять прочность при достижении рабочей температуры, легко обрабатываться механическим путем. Такие свойства более всего присущи медным сплавам, в которые добавляется вольфрам, хром или бронза. Эффективны сплавы с содержанием кобальта и кадмия. Нижний электрод фиксируется в неподвижном положении, а верхний устанавливается на верхний рычаг сварочных клещей.

Клещи, которые использует контактная сварка из микроволновки, могут изготавливаться разными способами. В наиболее распространенном варианте на концы сварочных клещей, изолированных между собой, устанавливаются наконечники, куда в свою очередь, помещаются электроды. Для рычагов используются деревянные бруски, а сам корпус изготавливается из фанеры. Нижний рычаг неподвижно закрепляется на основании, а верхний может перемещаться и сжимать заготовки. Сила сжатия должна быть максимальной, особенно при сваривании металлических листов большой толщины.

На верхнем рычаге устанавливается пружина, возвращающая электроды в исходное разомкнутое состояние. Для выполнения работ в домашних условиях вполне достаточно прижатия, не превышающего 30 кг. Длина рукоятки может достигать 60 см, а крепление электродов осуществляется ближе к оси вращения. Таким образом получается плечо в пропорции 1:10. В условиях промышленного производства прижатие деталей выполняется с помощью пневматических и гидравлических приспособлений с регулируемым усилием.

Выключатель сварочного аппарата выводится на рукоятку клещей. Он подключается к первичной обмотке с небольшим значением тока. В некоторых конструкциях для управления сваркой используется ножная педаль, приводящая в действие магнитный пускатель.

Провода, используемые для подключения к электродам должны иметь минимальную длину. Их соединение с наконечниками осуществляется методом пайки. Необходимо спаивать и отдельные жилы проводов, так как большой ток может вызвать окисление контактов и потерю мощности. Не рекомендуется обжимать наконечники, во избежание появления дополнительного сопротивления в местах контакта.

Технология применения контактной сварки

Самодельная точечная сварка из микроволновой печи имеет ряд специфических особенностей, которые необходимо учитывать в процессе эксплуатации. Следует помнить, что при сварке электроды должны быть прижаты, в противном случае они просто подгорят. Основными параметрами являются сила тока, продолжительность импульса, сила прижатия электродов, их форма и размеры.

Максимальная степень сжатия возникает во время прохождения тока и в течение короткого периода после этого. Таким образом, металл быстро кристаллизуется, усиливая прочность соединения. Для охлаждения аппарата рекомендуется использовать вентилятор. Также, нужно контролировать температуру проводов, электродов и трансформаторных обмоток. В случае опасного повышения температуры работу необходимо прервать.

Аппарат точечной сварки из трансформатора микроволновой печи

Точечная сварка из микроволновки своими руками

Содержание:

• Как сделать трансформатор
• Изготовление электродов точечной сварки
• Корпус для сварки из микроволновки
• Сварочные клещи
• Выключатель сварки
• Что я получил в итоге

• Как можно усовершенствовать сварку из микроволновки?

Насмотревшись интересных видео на YouTube, а также вдохновившись вот этой темой на ЧипМейкере я тоже очень захотел сделать точечную сварку из микроволновки своими руками.

Для изготовления сварки из микроволновки я приобрел трансформатор от микроволновки, медный многожильный провод 50 кв.мм. длиной порядка 2 м, но этого оказалось много… В качестве электродов для точечной сварки я использовал жала от паяльников диаметром 13 мм, другого медного прутка в моем городе раздобыть не удалось.

Итак, как изготавливал точечную сварку из трансформатора от микроволновки.

Как сделать трансформатор

Сначала я распилил трансформатор, чтобы снять вторичную обмотку, и повторю еще раз:

Обратите внимание, что трансформатор от микроволновки опасен для жизни! Т.е. его не стоит включать в сеть для проверки, пока не удалена вторичная обмотка, т.к. на ней напряжение порядка 2000В и он может убить человека на расстоянии!

С медного провода на 50кв. мм я снял изоляцию, т.к. она слишком толстая и рассчитана на 600 вольт, а у точечной сварки бывает напряжение 2-3 вольта всего.

Как шутят бывалые: Хватит и папируса для изоляции 🙂

Новую изоляцию я сделал из тканевой изоленты, провод получился заметно тоньше, в итоге на трансформатор влезло 3 вика провода — это уже хорошо, с родной изоляцией влезало всего 2 витка.

Что следует учесть при намотке вторичной обмотки трансформатора для точечной сварки:

• чем толще провод вы используете, тем меньше он будет греться и больший ток во вторичной обмотке вы получите, лучше даже использовать 70-100 кв.мм. Вся проблема  в том, что окно для намотки провода в трансформаторе микроволновки остается не такое большое, как хотелось бы. Но если использовать другой трансформатор с большим железом, например ОСМ-1, то можно впихнуть и провод потолще.
• чем больше витков вы намотаете, тем больше будет напряжение во вторичной обмотке, у меня получилось 2.5 в, т.е. 0.8 в на виток, а чем выше напряжение, тем длиннее можно будет сделать провода до электродов, т.к. в проводах происходит падение напряжения.
• для наивысшего кпд сварки, провода до электродов должны быть минимальной длины, в проводах длиной пару метров, вы уже получите значительное падение напряжения, также следует максимально заполнить окно магнитопровода обмоткой.

После намотки вторичной обмотки транса, я склеил сердечник эпоксидной смолой.

Далее я припаял медные наконечники на концы провода от трансформатора, паял их газовой горелкой, сначала залудив их, а затем вставил в наконечники и добавлял припой пока наконечники не наполнил им полностью. Затем, после остывания я натянул на них термоусадки, которые были заранее надеты на провода.  С одной стороны я зачистил наконечники до меди, чтобы избежать лишних потерь из-за сопротивления припоя. Хотя в паяном соединении уже будут потери, но тут уже ничего не поделаешь…

Изготовление электродов точечной сварки

Для электродов, как говорилось выше, я использовал 2 жала от паяльников, отпилил необходимые куски, просверлил в них отверстия на 7 мм и нарезал резьбу М8.

Затем я сделал для них медные шпильки, еще из двух жал от паяльников меньшего диаметра 9мм — на них я нарезал резьбу М9, затем резьбу М8, чтобы получить шпильки нужного диаметра. Шпильки закручиваются в электроды, на них одеваются клеммы от трансформатора и сверху притягивается шайбой и обычной гайкой, не медной, так я получил хороший контакт с низким сопротивлением между клеммами от транса и электродами.

Электроды для своей точечной сварки я заточил как иголки, а затем изготовил третий электрод, который не затачивал — с таким электродом гораздо удобнее сваривать проволоку, а двумя острыми удобнее сваривать листовую сталь.

Корпус для сварки из микроволновки

Затем я изготовил корпус из фанеры толщиной 16 мм и верхнюю крышку из стали толщиной 1мм.

В корпус также был установлен компьютерный вентилятор с отдельным трансформатором и диодным мостом для него на 12 вольт, если есть в налчии вентилятор на 220 вольт, то конечно лишний трансформатор уже не нужен. Просто я делал из имеющихся материалов.

Ножки у корпуса — ножки от системного блока компьютера.

На задней стенке корпуса я разместил также двухполюсный автомат на 20 А.

На передней панели корпуса я установил 2 лампы — красная — питание прибора включено, зеленая — идет сварка.

Сварочные клещи

Клещи для моей точечной сварки из микроволновки были изготовлен из профильной трубы на 15 мм, снизу нижней части установлена опора из куска профиля, чтобы аппарат не опрокидывался при сильном нажатии.

Ручка — кусок шестигранника на 12 мм и ручка от напильника. Крепление клещей — 2 уголка, купленные в магазине крепежа.

Кстати, электроды крепятся к клещам на уголках специально, чтобы можно было менять их угол наклона.

Выключатель сварки

Использован микропереключатель от микроволновки, который подает 12В на управляющую катушку реле РЭК-77/4. Т.к. моя сварка потребляет ток до 18А, я решил использовать такое реле, в нем есть 4 пары контактов, каждая из которых рассчитана на ток 10А, а соединил их параллельно и получил реле на 40А (спасибо пользователю с форума ChipMaker.ru).

Благодаря такому реле я даже не стал сильно изолировать выключатель, т.к. на нем всего 12в и небольшой ток (можно использовать любой микропереключатель), а не 220в, если бы я использовал выключатель без реле, тем более выключатель рассчитан на максимальный ток до 15А всего.

Реле включается в первичную обмотку трансформатора, т.к. использовать реле во вторичной обмотке представляется малореальным из-за большого тока. ..

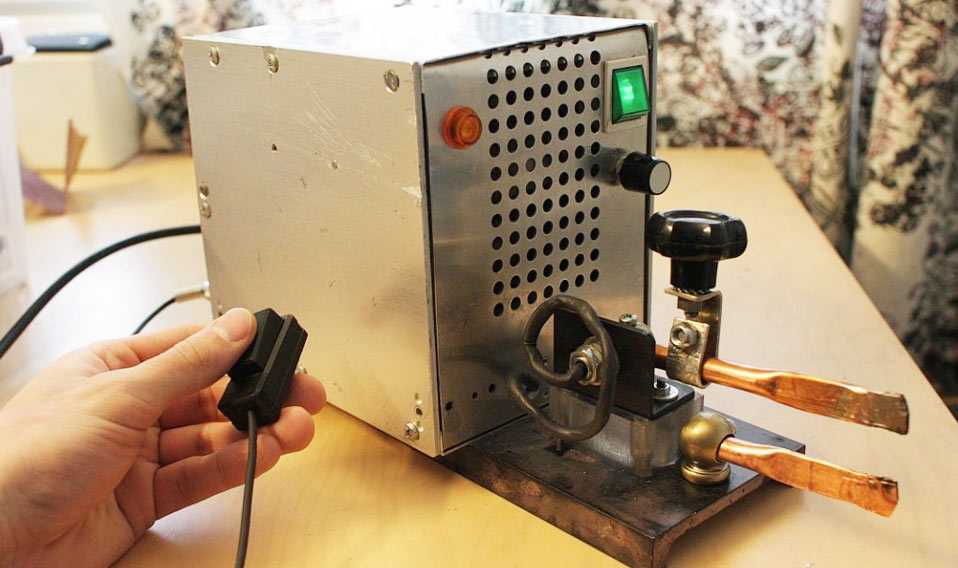

Далее  я собрал все вместе в аппарат, который вы видите на фото.

Что я получил в итоге

Мощность моего аппарата точечной сварки из микроволновки во время сварки порядка 4150 вт, потребляемый ток после 2 сек. сварки порядка 18 А, напряжение на вторичной обмотке получилось порядка 2.5 В, примерный ток во вторичной обмотке 1650 А.

Аппарат сваривает проволоку 3 мм очень быстро, даже плавит ее, если передержать… Сваривает листовую сталь 2 куска по 1.5 мм отлично,  а также сваривает: 2 куска по 1 мм, 3 куска по 1 мм, больше еще не пробовал, думаю, что оно сможет варить сталь до 2 мм (2 куска по 2 мм).

Вторичная обмотка греется после примерно 7-10 точек.

Как можно усовершенствовать сварку из микроволновки?

• можно добавить в него реле времени , т.е. вы сможете выставлять точное время сварки, это удобно при сваривании множества одинаковых деталей.
• возможно, что стоит добавить в него термореле, чтобы при нагреве трансформатора, аппарат отключался до остывания, как в утюге

P. S. Статью написал довольно сумбурно, не все моменты рассмотрел, т.к. их довольно много, аппарат я переделывал 3 раза  в течение 3 месяцев, поэтому в будущем статья будет дополняться новым подробностями и фото.

Приятно то, что сделал вполне рабочую точечную сварку из микроволновки своими руками, хотя нельзя сказать, что за так, т.к. на материалы ушло порядка 2 тыс., но  настоящий плюшкин, все эти материалы найдет у себя в запасах 🙂

Фото точечной сварки из микроволновки:

Видео о точечной сварке из трансформатора микроволновки:

Как сделать сварочный аппарат переменного тока из деталей старой микроволновки, часть 1

• Автор Король случайностей
• 11.
  04.13 12:35
• 5/5/13 6:30

В предыдущей статье я продемонстрировал дуговой сварщик, сделанный из деталей старых микроволновых печей.

Вот часть 1 из 2 о том, как был сделан этот аппарат для дуговой сварки, и как вы могли бы сделать его! Это первая из двух частей по его созданию, посвященная модификации трансформеров.

ПРЕДУПРЕЖДЕНИЕ: Сварка электродом и/или модификация трансформатора микроволновой печи (M.O.T) могут быть очень опасными и сопряжены с риском УФ-излучения, поражения электрическим током, ожогов, пожаров, дыма и множества других риски. Этот проект не следует предпринимать без полного понимания электричества, присмотра взрослых и соответствующей подготовки. Неправильное или небрежное использование инструментов или предметов может привести к серьезной травме и/или смерти. Вы используете этот контент на свой страх и риск.

В предыдущем проекте я расплавил провода на своем первом плавителе металла. Но сердечник трансформатора все еще был в отличном состоянии, поэтому я повторно использовал его, чтобы сделать сварочный аппарат на переменном токе!

Сварочный аппарат заставлял искры летать, но в конце концов, его мощности не хватило, чтобы металл прилипал, и детали разваливались без особых усилий.

Если бы я попытался увеличить мощность сварочного аппарата, провода бы перегрелись и расплавились.

Итак, чтобы решить эту проблему, мы будем использовать 2 MOT (трансформаторы для микроволновых печей), потому что чем больше трансформаторов, тем больше мощность!

Подготовка MOT для новой вторичной обмотки точно такая же, как первые несколько шагов, которые мы предприняли в проекте Metal Melter. Поскольку это немного избыточно, я не буду тратить много времени на пошаговые инструкции для этого, но если вы еще этого не видели, вы можете посмотреть видео или сослаться на мою предыдущую статью.

Чтобы сделать жизнь намного проще, вам понадобится сделать небольшое приспособление для намотки вторичной обмотки. Маловероятно, что вы получите все необходимые витки провода в таком ограниченном пространстве без него.

Чтобы сделать это приспособление, я использовал кусок дерева и обрезал его так, чтобы он был такой же ширины, как центр трансформатора, и чуть короче верхней части.

Длина была обрезана так, чтобы она свисала примерно на 1/2 дюйма с концов.

Я прикрутил деревянные панели сверху и снизу, чтобы направлять провода и удерживать их на месте, затем сложил лист бумаги так, чтобы он поместился в

После установки в тиски для рычага кабель можно наматывать

Для этого проекта попробуйте намотать около 50 футов многожильного медного кабеля 8 AWG из местного хозяйственного магазина. деньги, собирая бесплатный провод, но я решил заглянуть в раздел «конец катушки» в хозяйственном магазине и смог договориться о сделке за полцены на кабель, поэтому 50 футов обошлись мне всего около 17 долларов.

Для этих модифицированных MOT потребуется новая вторичная обмотка, состоящая из 18 витков кабеля 8 AWG, и оба MOT будут соединены последовательно. Я также обнаружил, что мне нужно запустить систему на 240 вольт переменного тока, чтобы получить выходную мощность для хорошей сварки. Моей целью было 30+ вольт переменного тока с переменной силой тока от 0 до 120+ ампер.

На практике это означает, что вам нужно намотать катушку на форму так, чтобы в итоге получилось 6 длин кабеля в высоту и 3 длины кабеля в ширину. Ах да, и все это должно поместиться обратно в трансформатор, так что наматывайте его потуже!

Первый слой не так уж и плох, но наматывать второй и третий слои становится все труднее и может показаться почти невозможным.

После того, как 18 витков провода поместятся в канавке, вы можете согнуть бумагу и скрепить ее скотчем, чтобы катушка держалась вместе.

Вот и сложная часть. Снимите его с приспособления, не дав ему распутаться!

Верхнюю и нижнюю панели можно снять, а блок выдвинуть из центра катушки.

Я использовал изоляционную ленту, чтобы убедиться, что катушки плотно прилегают.

Установка вторичной обмотки в трансформаторе требует очень плотного прилегания.

Наилучший результат я добился, используя набор зажимов, чтобы сжать края катушки, а затем аккуратно постучал по катушке резиновым молотком.

Когда он вставлен, катушка должна располагаться ниже верхней кромки трансформатора, иначе вы не сможете вернуть верхнюю часть обратно.

Крепление верхней части такое же, как и в проекте Metal Melter.

В основном, используйте двухкомпонентный эпоксидный клей, чтобы покрыть всю верхнюю поверхность, затем установите крышку утюга на место и плотно прижмите ее зажимами или большими тисками.

Чрезвычайно важно оказывать сильное давление на шов во время схватывания эпоксидной смолы. Я даю моему застыть около 24 часов.

Модифицированный трансформатор готов! Вторичная катушка там настолько плотная, что любые вибрации от сети 60 Гц будут сведены к минимуму.

Когда оба трансформатора модифицируются одинаково, мы в основном получаем то, что нам нужно для сварки. Осталось только немного почистить его и сделать более полезным и презентабельным.

Кстати, эти два оголенных провода от вторички станут нашим зажимом заземления и жалом.

Вот они! Основные характеристики сварочного аппарата переменного тока.

С этого момента нетрудно превратить систему в хороший маленький сварочный аппарат для хобби. Посмотрите, как это сделать, во второй части.

Если вы еще не видели видео, еще не поздно. Смотрите здесь!

Если вам нравится этот проект, возможно, вам понравятся некоторые из моих других. Проверьте их на thekingofrandom.com.

Обеспечьте безопасность соединения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%) >

Другие выгодные предложения:

• Скидка 41% на домашний анализатор Wi-Fi
• 9Скидка 8 % на набор для обучения программированию
• Скидка 98 % на учебный курс по бухгалтерскому учету
• Скидка 59 % на редактор фонового видео XSplit VCam

• Hot
• Последние

Самодельный аппарат для дуговой сварки с использованием трансформаторов для микроволновых печей (MOT)

С самого детства у меня были способности к технологиям и науке. Было интересно наблюдать, как люди плавят и сплавляют их вместе с помощью тонкого стержня и электричества. В старших классах я изучал и изучал процесс сборки сварщиков из разных источников. Я также долгое время экспериментировал с небольшими трансформаторами, чтобы получить о них хорошие знания. В конце концов, после окончания школы мне удалось заработать немного денег, и я их заработал. Итак, это мое руководство по сборке самодельного дугового сварочного аппарата для всех. Это интересный проект и может быть очень полезен для любителей.

Аппарат для дуговой/электрической сварки представляет собой устройство, использующее источник электропитания для создания горячей дуги. Он использует расходуемый электрод для плавления и сплавления металлов. Этот сварочный аппарат — действительно классный проект, и я настоятельно рекомендую вам его сделать. Это инструмент инженера и любителя, который может создавать другие инструменты и чинить вещи. В этом руководстве я объясняю, как сделать самодельный сварочный аппарат со схемой, фотографиями и видео.

Большинство сварочных аппаратов для дуговой сварки используют трансформатор для понижения напряжения питания низкого напряжения от настенной розетки дома до низкого напряжения и высокого тока. Низкий ток делает сварку безопасной, но достаточно подходящей для создания и поддержания дуги. С другой стороны, высокая сила тока помогает создать тепло и расплавить металл и электрод, чтобы сплавить их. Это процесс короткого замыкания. Короткое замыкание очень высокого напряжения с очень низкими амперами ничего не сожжет. Но они создадут опасную и смертельную дугу. Мы можем видеть такие дуги высокого напряжения в катушках тесла и подстанциях. В случае со сварочным аппаратом мы просто создаем устойчивую дугу с низким напряжением и высокой силой тока.

Схема дуговой сварки / Схема микроволновой сварки (схема)

Общие сведения о сварочном источнике питания

Для сварки вам понадобится хороший источник питания. Вот почему нам нужны большие трансформаторы. Аппараты для дуговой сварки, представленные на рынке, имеют один большой трансформатор. Мы можем использовать их, если вы найдете подходящий размер. Но здесь мы используем трансформаторы для микроволновых печей (MOT) по нескольким важным причинам. Первая причина в том, что МОТ компактны, вторая причина в том, что их вторичная обмотка велика, а третья — в доступности. Большие трансформаторы могут обеспечить требуемую выходную мощность высокой мощности. Наша цель — получить низкое напряжение около 40 вольт, но очень большую силу тока. Основная формула: (Ватт = Напряжение x Ток). Для идеального трансформатора (входная мощность = выходная мощность). Однако имеются некоторые потери в обмотке, пластинах, на вихревые токи, нагрев и т. д.

Реклама

Читайте также: Требования к дуговой сварке: оборудование, источник питания и основы

Пониженного напряжения достаточно для поддержания хорошей дуги. В то же время высокая сила тока полезна для создания тепла и проникновения в металл. Можно спросить, почему только трансформаторы для микроволновых печей (MOT). На самом деле, я пробовал все, начиная от телевизионных и инверторных трансформаторов. Но нет ничего лучше хорошего ТО. У них большой сердечник, меньше первичная обмотка, большое вторичное окно и большая мощность, которая нам и требуется. Собирая сварочный аппарат, убедитесь, что ничего не подключено к сети, и есть хорошая мера защиты. Внутри духовки находятся высоковольтные конденсаторы, поэтому сначала замкните их накоротко, чтобы разрядить.

Подготовка трансформаторов (ТО)

Во-первых, нам нужно спасти как минимум два ТО. Найдите в своем распоряжении любую старую микроволновую печь. Вы можете найти его в местных объявлениях, на свалке и в ремонтной мастерской. Попросите некоторых друзей и людей о помощи. В нашей стране большинство людей не пользуются микроволновыми печами, поэтому их трудно найти. Ради науки я спас свою работающую духовку. Другой я искал более 2 лет и нашел в электроремонтной мастерской. Это стоило мне 700 рупий или 7 долларов. Я торговался много раз в течение 6 месяцев, а затем, наконец, купил его.

Реклама МТ со снятыми вторичными катушками

Я обрезал вторичные обмотки обоих МТ. Вы можете полностью разобрать трансформаторы, удалив их I-секцию из E-секции. Для резки сварных соединений можно использовать ножовку или болгарку. У меня не было ни сварочного инструмента, ни эпоксидного клея, чтобы приклеить их обратно. Поэтому я отрубил вторичную обмотку зубилом и молотком. Вторичку нужно снимать, не повреждая первичку. Также следует сбить накальную обмотку и шунт. Шунты представляют собой две металлические пластины, закрепленные на окне трансформатора для поддержания тока или его контроля. Нам это не понадобится, потому что нам нужны высокие усилители.

Два трансформатора для микроволновых печей с новыми вторичными обмотками

Очистите все остатки и потеряйте вторичные провода перед обработкой вперед. Если вы видите какие-либо повреждения первичной обмотки, исправьте их. Кроме того, проверьте первичную обмотку на непрерывность и утечку на корпусе трансформатора. Если лак с медного провода соскоблил, покройте его новым лаком или другим изоляционным материалом.

Замена электропроводки и соединений

Теперь нам нужно проложить вторичные провода в трансформаторах. Поскольку нам нужно меньше вольт, мы собираемся установить толстые провода и сделать меньше витков. Меньше витков выше, усилителей и меньше напряжения. Нам нужен соответствующий размер провода, чтобы получить подходящий ток и напряжение. Многие строители-самоучки используют медный провод калибра 12 или 10. Я использую многожильный медный провод 14 калибра. Он также известен как провод 7/22, что означает 7-жильный провод калибра 22. Я установил обмотку в оба трансформатора и получил 38 вольт, что примерно правильно.

Подробнее: Руководство по дуговой сварке для начинающих

Реклама

Будьте очень осторожны при размещении вторичной обмотки. Не трогайте и не ломайте первичные катушки. Проверьте выходные напряжения, прежде чем завершить работу с основным входом. Установите вторичную обмотку последовательно, чтобы выходные напряжения складывались. У меня трансформаторы на 220В и выход от стен или сети тоже одинаковый. Мой вторичный выход составляет 38 вольт при 175 ампер при коротком замыкании. Если конечное выходное напряжение меньше, чем ожидалось, это означает, что МТ компенсируют друг друга. Просто переключите первичные клеммы любого из ТО, чтобы исправить это.

Накройте каждую клемму и ослабьте соединение должным образом. Затяните соединения проводов, чтобы предотвратить ослабление контактов и искрение. Не прикасайтесь к клеммам голыми руками. Кроме того, не используйте оба конца цепи одновременно. Используйте зажим и подходящий держатель палки, чтобы начать сварку.

Первое испытание сварочного аппарата

Отделка и консультации

Я также сделал корпус, чтобы сделать его компактным и портативным. Я использовал несколько соединительных кабелей для питания держателя палки. Вы можете использовать любые плоскогубцы, чтобы держать палку, но держатель для палочки облегчает сварку. Я также использовал несколько старых толстых медных проводов для заземления с зажимом для аккумулятора. Я купил соединительные провода диаметром 25 мм, которые обошлись мне в 1,5 доллара за метр. Но этого было достаточно, чтобы справиться с хорошим током.

При изготовлении корпуса и проводки предусмотрите также отсоединение выхода от одного МТ. Это может дать вам еще один вариант использования маломощных устройств. Некоторые люди используют это низкое выходное напряжение, чтобы расплавить металл из углеродистых стержней. Мы также изготовили небольшой плавильщик металла или аппарат для точечной сварки, используя один МОЛ. Самое главное, всегда будьте очень осторожны при прикосновении к проводам. Убедитесь, что помещение хорошо проветривается. Носите все средства защиты и всегда используйте маску и защиту для глаз.

Реклама

Ссылка:

• Построить микроволновый трансформатор. сварочный аппарат с трансформатором для микроволновки?

  Как сделать сварочный аппарат из микроволнового трансформатора?

  Как сделать генератор для сварочного аппарата?

  Что можно сделать со старым микроволновым трансформатором?

  Сколько вольт выдает микроволновый трансформатор?

  Домашний микроволновый трансформатор имеет две разные обмотки. Одна обмотка имеет в среднем от 3,1 до 3,2 вольт, а обмотка высокого напряжения имеет в среднем от 2200 до 2800 вольт . Вакуумная трубка, генерирующая микроволны, имеет источник света.

  Насколько мощным является микроволновый трансформатор?

  Напряжение трансформатора микроволновой печи и напряжение на конденсаторе около 9 В.0228 2,1 кВ Номинальное напряжение должно быть напечатано на конденсаторе.

  Какие 3 провода на микроволновом трансформаторе?

  Имеется три обмотки, первичная, на которую подается сетевое напряжение 120 или 240В. Вторичное устройство имеет высокую мощность . Потенциально смертельная величина тока обеспечивается другим концом трансформатора, заземленным на сердечник.

  Сколько витков делает микроволновый трансформатор?

  Выходное напряжение микроволнового трансформатора обычно составляет около 2200 В, что дает соотношение витков 2200/120 = 18.3/1 .

  Сколько обмоток имеет микроволновый трансформатор?

  Трансформатор состоит из трех обмоток . Ваша первичная обмотка с более толстыми проводами, ваша вторичная обмотка высокого напряжения с более тонкими проводами и ваша вторичная обмотка низкого напряжения, которая находится между первичной и вторичной обмотками.

  Микроволновые трансформаторы переменного или постоянного тока?

  Для работы магнетрона требуется постоянный ток, а не переменный ток . Постоянный ток остается постоянным с течением времени, сохраняя постоянное положительное значение, как показано на рисунке 2. Именно такая стабильность необходима для работы магнетрона.

  Что можно сделать из трансформатора?

  Что особенного в микроволновом трансформаторе?

  Этот трансформатор может поддерживать стабильность анодного тока магнетрона в широком диапазоне колебаний городской мощности , поэтому он широко используется в микроволновых печах.

  Есть ли золото в микроволновке?

  Платы с содержанием золота все чаще используются в таких приборах, как микроволновые печи , кондиционеры, холодильники и кухонные плиты. Хорошее эмпирическое правило: чем больше технологических возможностей у прибора, тем больше вероятность того, что он содержит небольшое количество золота.

  Как сделать электромагнит из микроволнового трансформатора?

  1. Шаг 1: Приобретите микроволновую печь.
  2. Шаг 2: Разберите микроволновую печь.
  3. Шаг 3: разрядите конденсатор.
  4. Шаг 4. Снимите трансформатор.
  5. Шаг 5: Соберите необходимые ручные инструменты, чтобы открыть трансформатор.
  6. Шаг 6: Найдите и отрежьте по линиям сварки.
  7. Шаг 7: При необходимости подденьте.

  Какой тип трансформатора используется в микроволновой печи?

  Высоковольтный трансформатор в основном используется в бытовых приборах, таких как микроволновая печь, которая генерирует микроволны для приготовления пищи и т. п., для подачи на них высокого напряжения. ИНЖИР. 1 представляет собой вид в перспективе, показывающий обычный высоковольтный трансформатор.

  Как перемотать микроволновый трансформатор?

  Как сделать мощный трансформатор?

  Бериллий все еще используется в микроволновых печах?

  В плотно упакованных схемах (например, в электронных системах зажигания автомобилей) слои бериллиевой керамики могут отводить тепло от других компонентов схемы. Поскольку BeO прозрачен для микроволн, он также использовался в микроволновых печах .

  Что можно сделать с помощью микроволнового магнетрона?

  Сколько времени требуется для разрядки микроволнового конденсатора?

  Время разряда до безопасного напряжения будет порядка нескольких десятков секунд , если внутренний резистор 10 МОм, а конденсатор менее 1 мкФ. Крышка должна быть мертвой, если вы оставите микроволновую печь на ночь.

  Как сделать катушку Тесла из микроволновки?

  Что такое микроволновый конденсатор?

  Микроволновые конденсаторы используются в качестве элементов настройки или в качестве компонентов в простых или сложных структурах фильтров . При использовании в качестве элемента настройки часто требуется высокий допуск при низком значении емкости. При использовании в качестве блока постоянного тока или байпаса обычно все, о чем вы заботитесь, это то, что ваш радиочастотный сигнал видит низкий импеданс.

  Что внутри магнетрона?

  магнетрон, диодная электровакуумная лампа, состоящая из цилиндрического (прямого провода) катода и коаксиального анода , между которыми потенциал постоянного тока (постоянный ток) создает электрическое поле. Магнитное поле прикладывается продольно внешним магнитом. Подключенный к резонансной линии, он может действовать как осциллятор.

  Как обесточить микроволновый конденсатор?

  Использование отвертки с изолированной рукояткой практически коснитесь кончиком конденсатора и медленно перетащите его к конденсатору напротив . Это создает короткое замыкание, которое приводит к разрядке электричества. Возможно, вам придется сделать это несколько раз.

  Какой трансформатор используется в сварочном аппарате?

  Чтобы получить требуемый ток и напряжение, требуется сварочный трансформатор, который преобразует высокое напряжение и малый ток в низкое напряжение и большой ток, т.е. понижающий трансформатор .

  Как сделать сварочный аппарат?

  ---

  Видео

  ---

  Другие статьи

  Какие 5 обязанностей сварщика?

  Почему в космосе происходит холодная сварка металлов?

  Как работает система удаления дыма?

  Почему при сварке MIG происходит разбрызгивание и брызги?

  Что такое сварка MMA и MAG?

  Уэс Роуз

  Уэс Роуз — опытный сварщик с более чем 15-летним опытом. Он работал в различных областях сварки, в том числе в автомобилестроении, судостроении и строительстве. Он сертифицированный сварщик и выиграл несколько соревнований по сварке. Уэс увлечен обучением других сварке и любит делиться своими знаниями с другими.

  Вопрос по сварщику микроволновки

  • Форум
  • Сварочные веб-дисциплины
  • Сварочные проекты и фотографии
  • Вопрос по сварщику микроволновки

  ---

  1. 17.05.2009#1

     Вопрос по сварщику микроволновки

     Прочитав сообщение Llamafur о богомоле, мы с сыном решили построить один из микроволновых сварочных аппаратов. Но у нас есть только один трансформатор. Мы перемотали вторичку проводом 10gaage. Он измеряет 24 вольта на вторичной обмотке, что, как я полагаю, должно быть правильным и достаточно хорошим, чтобы запустить бусину. В любом случае, мы используем стержни 1/16 6013 и не можем зажечь дугу. Хорошая синяя искра, но тогда электрод просто прилипает к заготовке. Если его не удалить достаточно быстро, весь стержень светится вишнево-красным. Кажется, что он слишком греется, но я не понимаю, как это может быть только с одним трансформатором. Буду признателен за любые мысли по этому поводу. (Я не могу просто купить сварочный аппарат, я слишком беден сейчас, и до сих пор мы весело проводили время, занимаясь этим.) Спасибо за любые мысли.

     Ответить с цитатой

     ---

  2. 17.05.2009 #2

     Re: Вопрос по сварочному аппарату для микроволновки.



     один трансформатор не даст достаточно сока.
     два нормально, работает.
     три…
     четыре зона, приличный бисер. но создание этого зверя требует много времени и знаний об электричестве и о том, как оно работает.
     Направляйтесь к Instructables Home Made Welder, они объясняют это намного лучше, чем я когда-либо мог. обязательно зарегистрируйтесь, чтобы увидеть все шаги.

     не используйте провод 10 awg, используйте 6 или 8. когда я использовал 10, изоляция расплавилась.

     Ответить с цитатой

     ---

  3. 17.05.2009 #3

     Re: Вопрос по сварочному аппарату для микроволновки.



     Я построил один 6 или 7 лет назад. Он работал чертовски хорошо, дуга не сильно отличалась от любого сварочного аппарата переменного тока.

     Как сказал ламафур, вам нужно 4 трансформера. Вам также нужен способ контролировать силу тока. Есть несколько способов сделать это. Я выбрал широтно-импульсную модуляцию, для чего потребовалась простая печатная плата. В основном это таймер 555 и несколько больших транзисторов. Это много работы, но можно построить довольно приличный сварочный аппарат. Тем не менее, может быть дешевле просто купить бывшую в употреблении надгробную плиту. Я, вероятно, потратил 150 долларов или около того на создание своего, но это был забавный проект.

     Миллер Эконотиг
     Cutmaster 38

     Да, мэм, это ЕСТЬ отвертка в моем кармане!

     Ответить с цитатой

     ---

  4. 17. 05.2009 #4

     Re: Вопрос по сварочному аппарату для микроволновки.

     Да, недостаточно сока имеет больше смысла, чем слишком много с одним трансформатором. Я постараюсь найти еще хотя бы одну или две микроволновки. Мы делаем это в основном потому, что это классный, хороший проект отца и сына. Если я найду четыре трансформатора и подключу их на 220 В, какой толщины металл я смогу сварить?

     Ответить с цитатой

     ---

  5. 17. 05.2009 #5

     Re: Вопрос по сварочному аппарату для микроволновки.

     вероятно, сталь 3/8, 6013 работает лучше всего на моем. обязательно очистите зону сварки и очистите весь шлак за несколько проходов.

     Ответить с цитатой

     ---

  6. 18.05.2009#6

     Re: Вопрос по сварочному аппарату для микроволновки.



     Видишь, что ты начал, Лламафур? Теперь все забывают о создании вещей с помощью сварки и просто строят сварочные машины …..

     Если вы все собираетесь говорить об этих великолепных машинах, которые вы построили, лучше всего прикрепить несколько фотографий ….

     Ответить с цитатой

     ---

  7. 18.05.2009#7

     Re: Вопрос по сварочному аппарату для микроволновки.






     Вот старый, который я построил в банке с боеприпасами на 50 кал, он сгорел, когда я использовал его слишком много, два микроволновых трансформатора. были реле включения/выключения.




     Ответить с цитатой

     ---

  8. 06-10-2009#8

     Re: Вопрос по сварочному аппарату для микроволновки.

     Привет, мой первый пост, я увлекаюсь микроволновыми трансформаторами, я создаю источник очень сильного тока для тестовых ячеек HHO

     Вот картинка

     Гэри

     Ответить с цитатой

     ---

  9. 06-11-2009 #9

     Re: Вопрос по сварочному аппарату для микроволновки.



     Первоначально Послано HHO BLASTER

     Привет, мой первый пост, я занимаюсь микроволновыми трансформаторами, я создаю источник очень высокого тока для тестовых ячеек HHO…

     Добро пожаловать, HHO BLASTER,

     Продолжайте писать! Это очень интересная тема. Я бы не хотел уходить от темы, но знаете, что я хотел бы видеть построенным из этих самых компонентов? . .

     Настоящее зарядное устройство! Сверхмощный, для грузовых автомобилей и спецтехники.
     Давно я не видел приличного зарядного устройства, купленного в магазине.

     Сделайте его промышленным, с настоящим трансформатором, настоящими диодами и настоящим таймером.
     Можно также добавить серьезный шнур, поводки и зажимы.

     Удачи

     Ответить с цитатой

     ---

  10. 06-11-2009 #10

      Re: Вопрос по сварочному аппарату для микроволновки.



      Первоначально написал denrep

      Добро пожаловать HHO BLASTER,

      Продолжайте писать! Это очень интересная тема. Я бы не хотел уходить от темы, но знаете, что я хотел бы видеть построенным из этих самых компонентов? . .

      Настоящее зарядное устройство! Сверхмощный, для грузовых автомобилей и спецтехники.
      Давно я не видел приличного зарядного устройства, купленного в магазине.

      Сделайте его промышленным, с настоящим трансформатором, настоящими диодами и настоящим таймером.
      Можно также добавить серьезный шнур, поводки и зажимы. Удачи! их для очень дешевых сильноточных источников питания, для людей, которые экспериментируют с HHO, но если кому-то здесь они нужны с вторичной перемоткой с проводом № 6, я могу сделать это, я не знаю, какой уровень тока необходим, и у меня также есть хороший источник для диодов на 150 ампер, которые можно снова подключить параллельно так как мне сейчас нужна замена тазобедренного сустава
      Гэри

      Ответить с цитатой

      ---

  11. 06-11-2009 #11

      Re: Вопрос по сварочному аппарату для микроволновки.



      Некоторое время назад я сделал один сварочный аппарат с двумя трансформаторами … насколько я помню, ТО был пикапом на улице, бесплатно … вы можете использовать два микроволновых трансформатора.
      2 магнитных сердечника были легко открыты небольшим прикосновением ручной пилы, в результате чего образовались сердечники «I» и «E», удалены вторичная катушка и несколько небольших листов магнитного шунта.
      Железо «I» было собрано вместе, образуя первичный реактор с сечением активной зоны 2200 мм2
      Позже я использовал оригинальные магнитные шунты для уменьшения тока.
      Два сердечника «Е» имели поперечное сечение 2200 мм2 или 0,0022 м2 каждый, собранные зеркально, что давало длинный замкнутый сердечник с поперечным сечением 0,0022 м2.
      Данные первичной катушки с использованием той же исходной первичной катушки (120 витков, 115 В). Две первичные катушки соединены последовательно e (всего 240 витков размера # 14Awg) и имеют правильную фазировку, подходящую для 230 В.

      Вторичное напряжение должно быть больше 25В, чтобы избежать залипания электрода в работе> Мой случай 55В. Я навожу 60 витков размера 8AWG, медный провод для обмотки двигателя, 180C.
      Сердечник МОЛ работал с повышенной индукцией, +- 1,7 тесла, ток намагничивания выше нормы. Два вентилятора обеспечивают охлаждение теплообменника. Работает более 20 лет.
      Помню еще, что допустимый ток в катушках был 11 или 12 А/мм2, для меди с вентиляторами.
      С Уважением

      Ответить с цитатой

      ---

  « Предыдущая тема | Следующая тема »

  Разрешения на публикацию

  микроволновая печь для сварки | TikTok Search

  TikTok

  Upload

  For You

  Following

  scoolscience

  sCoolScience

  project succeed ☺️ #scool #science #physics #transformer #weldingmachine #microwave #diy

  4,4 тыс. лайков, 22 комментария. Видео в TikTok от sCoolScience (@scoolscience): «Проект удался ☺️ #школа #наука #физика #трансформатор #сварочныйаппарат #микроволновка #самоделки». НЕ ДЕЛАЙТЕ ЭТОГО САМОСТОЯТЕЛЬНО | ⚠️ | КАК СДЕЛАТЬ СВАРОЧНЫЙ АППАРАТ | …. Розы Иманбек (Афро Ремикс).

  157 тыс. просмотров|

  Розы Иманбек (Afro Remix) — Kris & William NC

  Tecno.tech

  👑🅼🅰🅷🅼🆄🅳👑

  الرد على @rus ._. fypシ #viral

  35,3 тыс. лайков, 46 комментариев. Видео в TikTok от 👑🅼🅰🅷🅼🆄🅳👑 (@tecno.tech): «الرد على @rus._.lan3 #foryoupage #foryou #fypシ #viral». Часть 3 | Микроволновая печь и превратила ее в аппарат для точечной сварки! EA7 唯美纯电.

  1 млн просмотров|

  EA7唯美纯电 — 爱恒恒

  tecno.tech

  👑🅼🅰🅷🅼🆄🅳👑

  #foryoupage #viral #fypシ #foryou

  9. 1K Likes, 18 комментариев. Видео TikTok от 👑🅼🅰🅷🅼🆄🅳👑 (@tecno.tech): «#foryoupage #viral #fypシ #foryou». Часть 1 | Старая микроволновка превратилась в аппарат для точечной сварки. оригинальный звук.

  447,7 тыс. просмотров|

  оригинальный звук — anyflug

  thechupacabra01

  chupacabra

  Дуговой сварщик своими руками. #arc #arcwelder #stickwelding #stickwelder #diy #diyproject #transformer #dutycycle #electronics #weld #welding #fyp # fypシ

  Видео TikTok от chupacabra (@thechupacabra01): «Сделай сам дуговую сварку. микроволновая трансформаторная дуговая сварка.. оригинальный звук.

  389 просмотров|

  original sound — chupacabra

  thechupacabra01

  chupacabra

  DIY welding machine #diy #arc #arcwelding #smaw #stickwelding #stickwelder #6011 #e6011 #microwavewelder #diyproject #diywelding #fyp #fypシ

  TikTok видео от chupacabra (@thechupacabra01): «DIYding #1derstick #1derwelding #mawels #diwel #arc #arc #arc e6011 #microwavewelder #diyproject #diywelding #fyp #fypシ». E6011 3/32 на микроволновом сварочном аппарате. . оригинальный звук.

  395 просмотров|

  original sound — chupacabra

  jam_the_welder

  𝙹𝚊𝚖𝚒𝚎 👩🏼‍🏭

  Inspired by my old coworker Dave, that dude was something ELSE #welderslife #weldernation #fyp #lunchbreak #weldergirl #weldhub #weldlifehack #weld

  975 лайков, 19 комментариев. Видео TikTok от 𝙹𝚊𝚖𝚒𝚎 👩🏼‍🏭 (@jam_the_welder): «Вдохновленный моим старым коллегой Дэйвом, этот чувак был чем-то ДРУГИМ #welderslife #weldernation #fyp #lunchbreak #weldergirl #weldhub #weldlifehack #weld». Другие сварщики обедают в микроволновке, как обычные люди | Я, надев его на горячую жопу, приварил кусок металла за 20 минут. оригинальный звук.

  31,1 тыс. просмотров|

  original sound — Karma Choki

  mr.dkdiy

  Mr.DK DIY

  #weldingmacine #diy #mrdkdiy #howto #foryou #youtube #homemade # foru

  TikTok видео от Mr.DK DIY (@mr.dkdiy): «#weldingmacine #diy #mrdkdiy #howto #foryou #youtube #homemade #foru». СВАРОЧНЫЙ АППАРАТ С ИСПОЛЬЗОВАНИЕМ 5 СВЧ ТРАНСФОРМАТОРОВ часть 2 | Mr. DK DIY / Канал DIY на YouTube. Друзья мои.

  3058 просмотров|

  My Friends — Mr_hotspot

  mr.dkdiy

  Mr.DK DIY

  #weldingmachine #foryou #youtube #diy #mrdkdiy #homemade #howto #howtomake #diywelding #weldingmachine

  TikTok видео от Mr.DK DIY (@mr.dkdiy): «#weldingmachine #foryou #youtube #diy #mrdkdiy #homemade #howto #howtomake #diywelding #weldingmachine». СВАРОЧНЫЙ АППАРАТ С ИСПОЛЬЗОВАНИЕМ 5 СВЧ ТРАНСФОРМАТОРОВ | Mr.DK DIY Канал DIY на YouTube. Друзья мои.

  3110 просмотров|

  My Friends — Mr_hotspot

  dominiclonemanmn

  user1550424429508

  The ladder kid strikes again #SeeHerGreatness #WomenOwnedBusiness #microwave #fyp #fypシ #foryou #welding

  Видео TikTok от пользователя 1550424429508 (@dominiclonemanmn): «Ребенок с лестницей снова наносит удар #SeeHerGreatness #WomenOwnedBusiness #microwave #fyp #fypシ #foryou #welding». оригинальный звук.

  3539 просмотров|

  оригинальный звук — user1550424429508

  Сварщик из микроволновки своими руками: контактная или точечная сварка

  Из неисправных устройств можно извлечь большое количество различных запчастей, которые можно использовать не только для ремонта других устройств, но и для самостоятельного изготовления оригинальной продукции. Одной из таких домашних самоделок является точечная сварка, которую очень легко сделать из ненужных микроволновых печей.

  Не выбрасывайте старую микроволновую печь

  Как самостоятельно сделать споттер из старой микроволновки будет подробно рассказано в этой статье.

  Споттер микроволновки своими руками: сборка трансформатора

  Микроволновая печь может быть использована для изготовления сварочного аппарата только при условии исправности ее высоковольтного трансформатора. Для самостоятельной точечной сварки потребуется снять эту деталь с бытового прибора. Для демонтажа высоковольтного преобразователя:

  • Снимите заднюю крышку, предварительно открутив несколько винтов;
  • Отсоединить клеммы от силового трансформатора;
  • Открутить винты крепления трансформатора;
  • Вытяжка.

  Теперь из повышающего трансформатора можно сделать понижающий, который будет использован в конструкции самодельной точечной сварки. Для такой переделки в первую очередь следует аккуратно демонтировать вторичную высоковольтную обмотку. Для этого потребуются следующие инструменты:

  • Ножовка по металлу;
  • Молоток;
  • Шпилька;
  • Клещи;
  • Электродрель;
  • Сверло по металлу.

  Демонтаж вторичной обмотки производится в следующей последовательности:

  • Закрепить трансформатор в тиски, чтобы не повредить первичную обмотку;
  • Ножовкой отрезается вторичная обмотка с двух сторон.

  Снятие вторичной обмотки высоковольтного трансформатора

  • Сверло для сверления проводов вторичной обмотки, оставшихся в корпусе трансформатора;
  • С помощью шпильки и молотка выбейте остатки медной проволоки.

  При полном снятии высоковольтной обмотки необходимо правильно намотать провод для понижающей обмотки. Диаметр медного провода для вторичной обмотки должен быть не менее 16 мм. Если проводника подходящего диаметра нет, то можно использовать несколько проводов в жгуте.

  Трансформатор точечной сварки

  При таком варианте изготовления обмотки токопроводящие жилы следует выбирать таким образом, чтобы сумма диаметров всех медных жил была не менее 16 мм. Для вторичной обмотки достаточно будет намотать 2 — 3 витка, чтобы получить ток достаточно высокой мощности.

  Витки должны располагаться как можно ближе друг к другу.

  На этом сборку трансформатора можно считать завершенной.

  Изготовление электродов

  Точечная сварка из старой микроволновки будет работать эффективно только при использовании качественных электродов. Можно самостоятельно изготовить электроды из медного стержня. Соединение электродов с контактным проводом осуществляется через наконечник, который следует качественно припаять к медному проводнику.

  Рабочая сторона электрода должна быть заточена в виде конуса для получения более качественного сварного соединения.

  Электрод для точечной сварки

  Если нет желания самостоятельно изготавливать электроды, то можно купить готовые, но стоимость фабричных изделий будет не менее 500 рублей за 1 шт.

  Изготовление органов управления

  Для того, чтобы точечной сваркой было просто и удобно управлять, необходимо изготовить корпус аппарата, с помощью которого можно будет легко сваривать металлы.

  Первое, что нужно сделать, это починить трансформатор. Для этой цели можно использовать толстый лист фанеры, в котором дрелью проделываются отверстия для крепления трансформатора. Управление процессом точечной сварки может осуществляться как на внешнем устройстве, когда трансформатор располагается отдельно от корпуса и от него по проводам подается напряжение на контакты зажимов. Такое устройство позволит производить сварку в труднодоступных местах и ​​на крупногабаритных объектах.

  Существенным недостатком выносного аппарата является необходимость использования достаточно длинного кабеля, при прохождении по которому электрический ток будет значительно снижен из-за нагрева проводника в момент сварки металла. Также к неспособности дистанционного устройства относится невозможность использования клещей с длинным рычагом, поэтому контактное усилие будет незначительным, что не может не сказаться на качестве сварки.

  Клещи можно изготовить самостоятельно с помощью инверторного сварочного аппарата. Для изготовления клещей потребуется найти 2 большие шайбы-прокладки толщиной не менее 8 мм и диаметром 50 мм. При отсутствии подходящих деталей их можно изготовить самостоятельно на токарном станке. Если шайбы изготавливаются своими руками, то в середине каждой из них нужно будет сделать отверстие диаметром 20 мм.

  Следующим этапом самостоятельного изготовления клещей является вырезание из толстого эбонитового стержня утеплителя.

  Стержни из эбонита

  Стержень желательно подобрать таким образом, чтобы его диаметр соответствовал внешнему диаметру металлических шайб. Средняя изоляция изготавливается следующим образом.

  • От эбонитового стержня отрезается кусок длиной 30 мм.
  • Шайба эбонитовая прочно закрепляется в сверлильном станке и ровно посередине делается сквозное отверстие диаметром 8 мм.
  • На токарном станке снимается материал с обеих сторон эбонитовой шайбы до диаметра 20 мм. Материал следует снимать на расстояние, равное толщине металлической шайбы.

  Таким образом, получится надежный изолятор, который не допустит короткого замыкания между рычагами зажима.

  На следующем этапе изготовления самодельных клещей привариваются к металлическим шайбам, с одной стороны ручки длиной около 40 см, а с другой контактная часть прибора, к которой будет подведен силовой кабель и зажим электрода прикрепил. Ручки и контактная часть устройства могут быть выполнены из металлического прутка, который со стороны оператора должен быть прямым, а со стороны контактной части — Г-образным. Подгибание клещей со стороны рабочей части необходимо для того, чтобы соприкосновение контактов производилось только в месте сварки деталей. Металлические шайбы, к которым были приварены ручки и контактные детали, после сварки зачищают напильником или наждаком, чтобы после сборки клещей детали свободно скользили по эбонитовой изоляции.

  Сборка самодельных клещей осуществляется следующим образом:

  • На болт длиной 50 мм и диаметром 8 мм надевается металлическая шайба, затем шайба из любого изоляционного материала с внешним диаметром не менее 30 мм.
  • Половина клещей установлена.
  • Установлен разделительный эбонитовый изолятор.
  • Вторая половина галочек установлена.
  • Ставится изолирующая шайба, затем металлическая шайба, после чего накручивается гайка М8.

  Клещи самодельные

  Помимо значительной потери мощности на проводнике, при использовании клещей не всегда удается свести контакты с необходимым усилием. Особенно этот недостаток отмечается при контактной сварке металлических деталей толщиной 0,5 мм и более. Для обеспечения достаточного усилия контактная сварка своими руками из старой микроволновки выполняется в виде стационарного аппарата.

  Стационарный сварочный аппарат

  Пружина рычага

  Все основные детали этого вида контактной сварки выполнены по описанному выше принципу, но с той лишь разницей, что рабочая часть перемещается только в вертикальной плоскости, а контакты, благодаря наличию более длинного рычага, замыкаются под гораздо большим усилием.

  В стационарном устройстве подвижным выполнено только верхнее плечо, которое, как и при изготовлении клещей, должно быть надежно изолировано от основного корпуса при помощи эбонитовой вставки.

  Использование одного рычага значительно упрощает управление сварочным аппаратом, а также позволяет изготовить механизм, автоматически включающий аппарат при перемещении рычага вниз.

  Также вам потребуется оснастить рычаг пружиной, которая вернет верхний контакт сразу после прекращения давления.

  Нет необходимости оснащать стационарную конструкцию рычагами типа «ножницы», поэтому достаточно сделать один подвижный верхний рычаг, на котором будет установлен зажим для подключения провода от трансформатора и механизм фиксации электрода.
